TAK
I ett isolerat förråd bör du välja fönster med termoglas så att glaset inte blir en köldbrygga.
GOLV

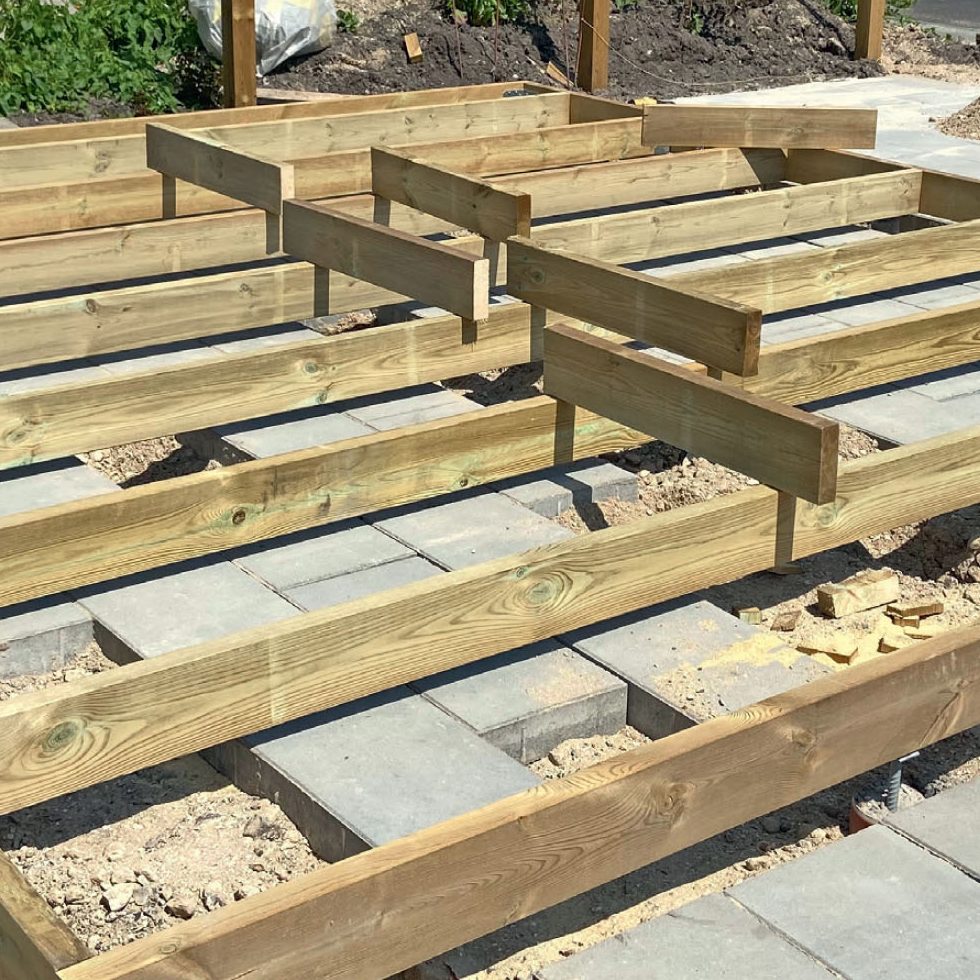

Golvet isoleras med två 75 mm isoleringsskikt mellan de 145 mm höga bjälkarna som används som balkar.
VÄGGAR
I väggarna finns det plats för 100 mm isolering, eftersom det har använts kraftiga hörnstolpar.
Instruktion
01
Väggar i isolerat förråd
6
Steg

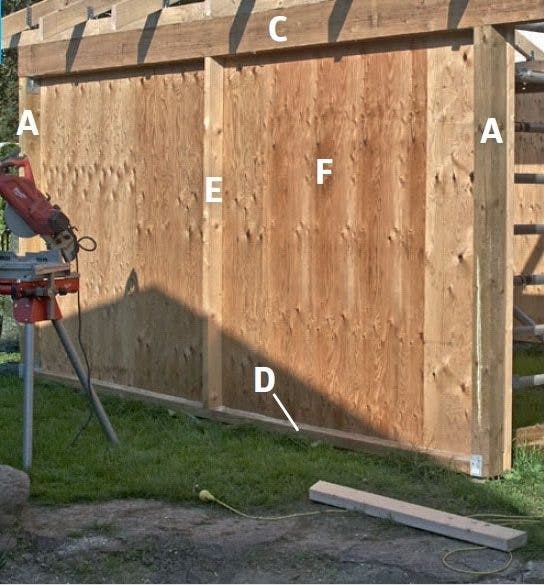

De kraftiga 100 mm-stolparna (A) har placerats så att de bildar en rätvinklig fyrkant. Stolparna gjuts fast. De två ”gavel”-stolparna (B) har placerats mitt emellan hörnstolparna. För att sätta ihop och bära upp konstruktionen har en solid topplatta (C) monterats överst på stolparna på bägge sidor. I botten har stolparna satts ihop med en syll (D). Sidorna har förstärkts på mitten med en lodrät regel (E), som även placeras vid varje hörnstolpe (A). På detta kan kryssfanerskivorna (F), som klär insidan av gavlarna och väggarna, sättas upp.
De kraftiga stolparna (A) gör att hålrummet mellan de invändiga kryssfanerskivorna (F) och den yttre fodringen blir så stor att det finns plats för 100 mm isolering

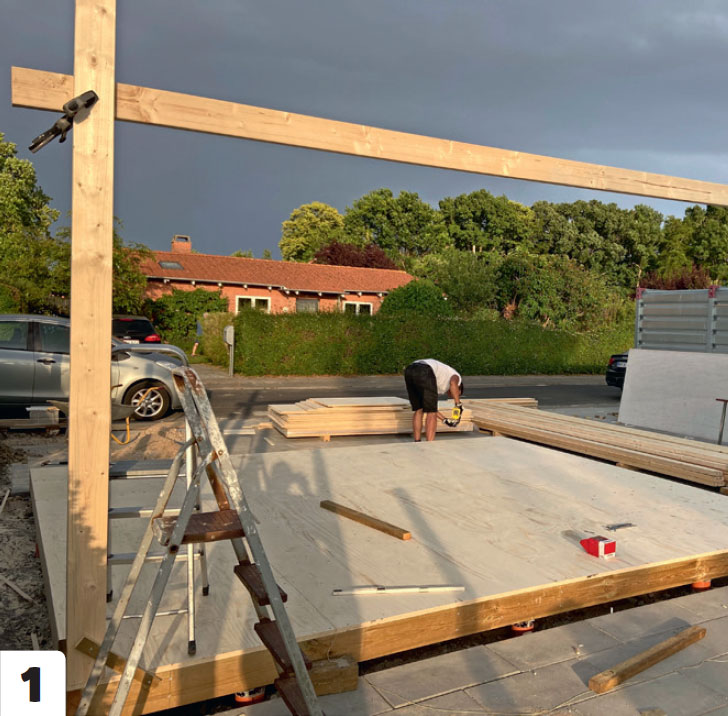

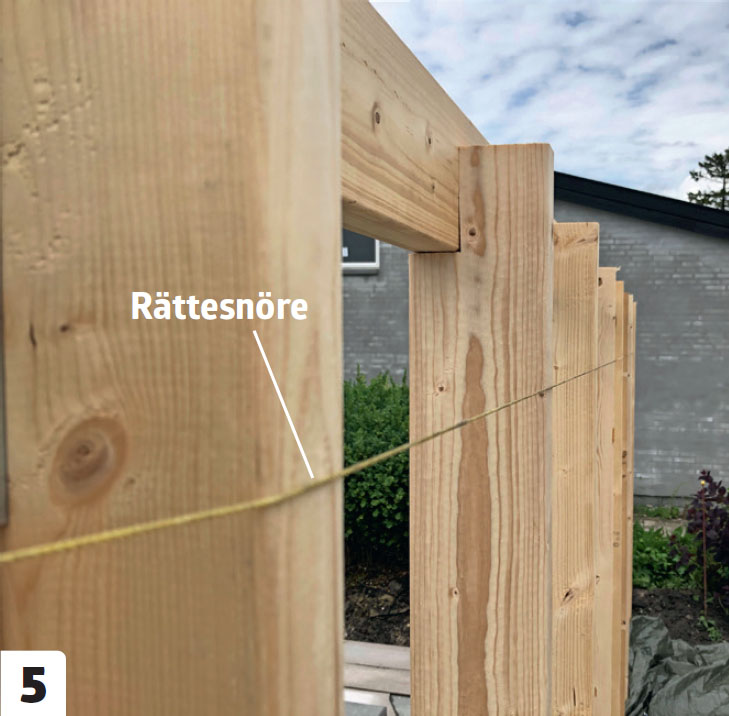

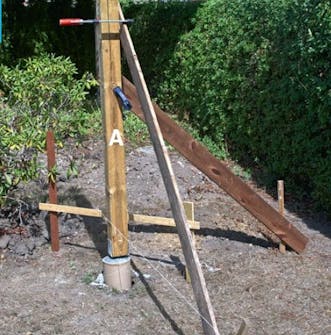

Gjut fast stolparna (A) - till förrådets hörn och ev. i sidorna. Kontrollera att stolparna står rakt och fixera dem tillfälligt med snedsträvor.

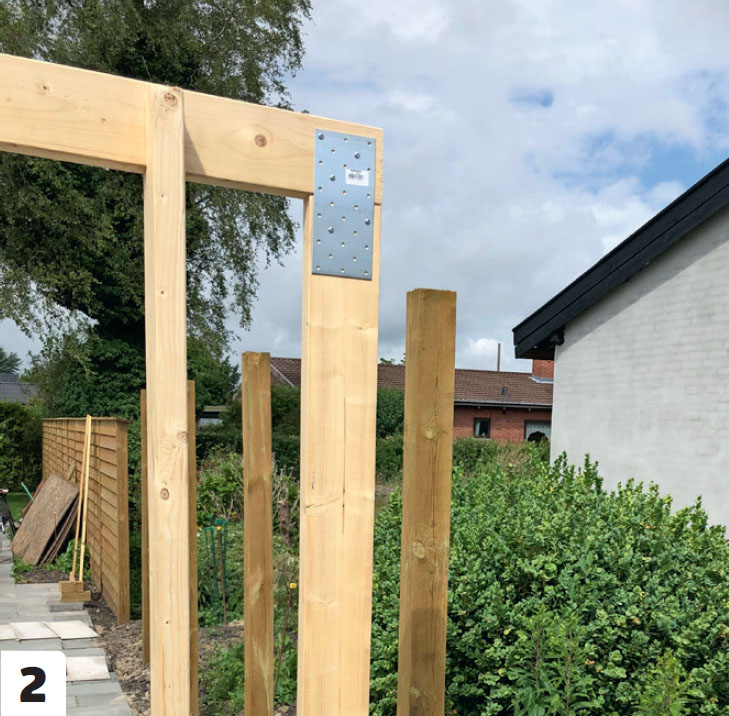

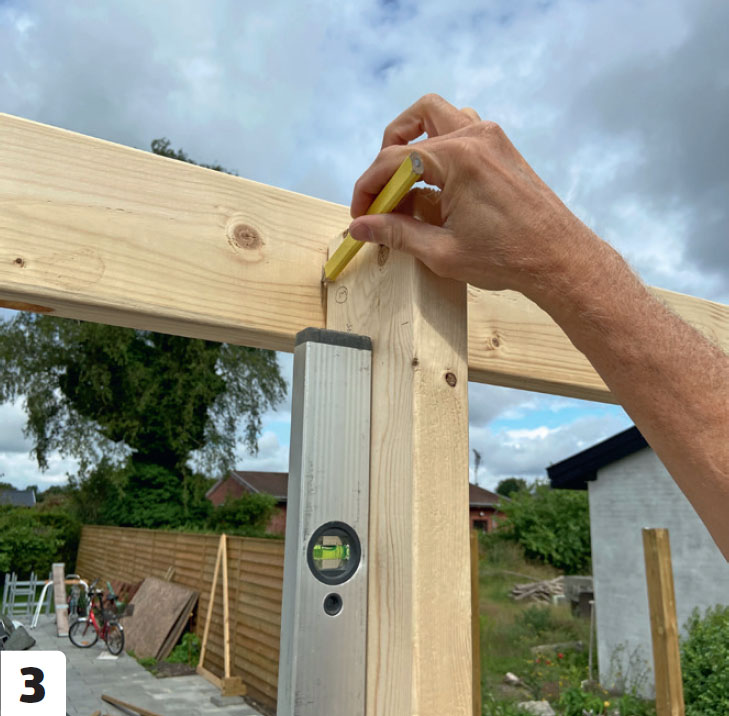

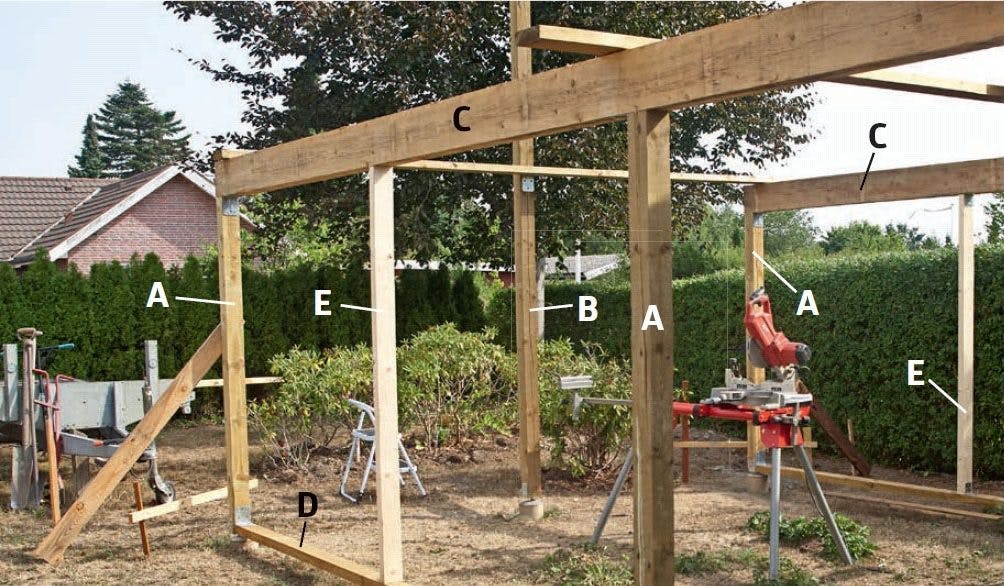

Montera topplattan (C) och syllen (D) längst upp samt längst ned på stolparna. På gaveln ska det finnas en stolpe till taknocken (B). Sidorna förstärks med en lodrät regel (E) som placeras mitt för de två hörnstolparna (A). Fördelen med så få stolpar som möjligt är att man minimerar andelen köldbryggor.
Sätt upp kryssfanerskivor (F) på insidan av träkonstruktionen. Detta blir förrådets invändiga väggar. Skivorna limmas med PU-lim på de lodräta reglarna (E) samt i skarvarna innan de skruvas fast.

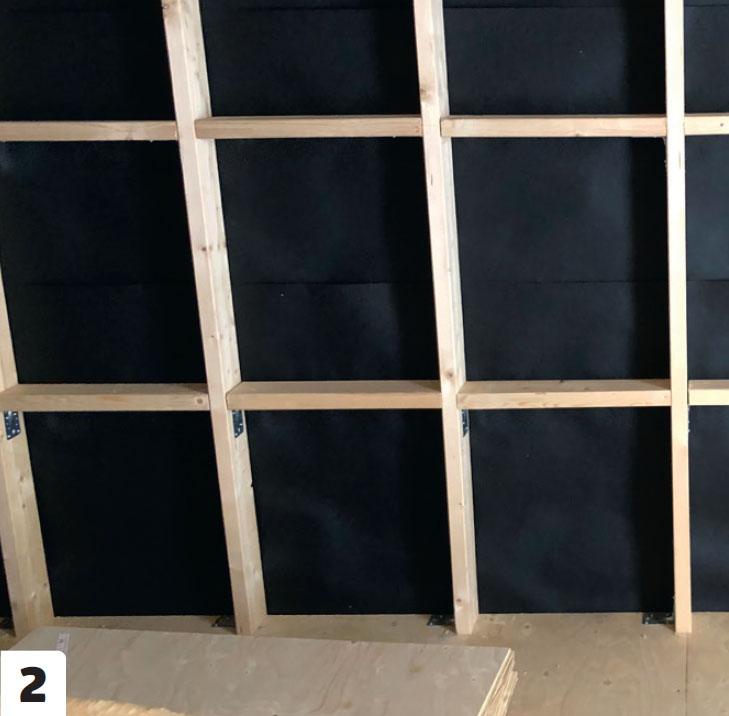

Fyll med isolering i väggarna när du har monterat tvärgående reglar (G) mellan stolparna. Det finns plats för 100 mm isolering.

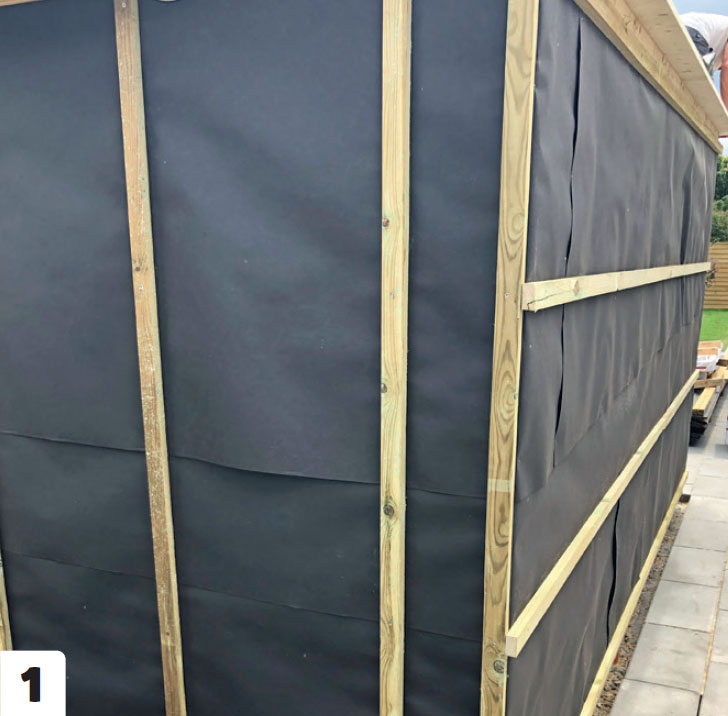

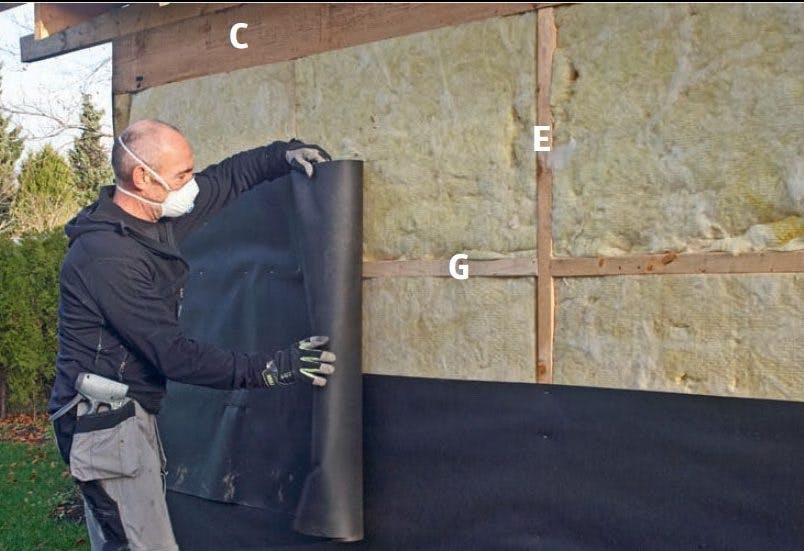

Sätt upp vindpapp. Den ska monteras vågrätt, eftersom den avslutande fodringen på förrådet här ska vara lodrät.
Skruva fast avståndslister (H) så att det skapas ventilation bakom fodringsbrädorna.
02
Golv i isolerat förråd
6
Steg

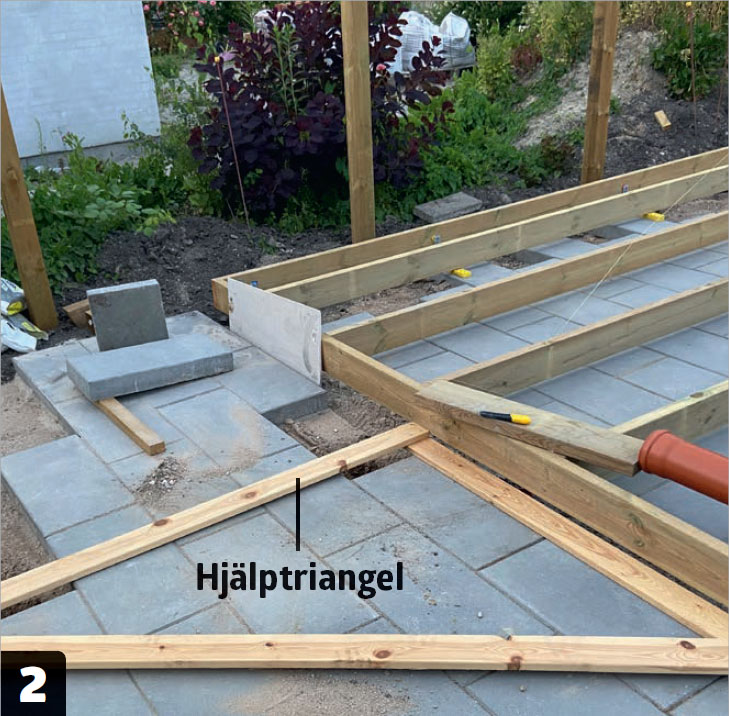

Golvet består av golvplywood som ska fästas på tvärbalkar (J) som limmas och skruvas på väggen av kryssfaner (F), minst 10 cm ovan marken. Balkarna (K) fördelas mellan tvärbalkarna och fästs med balkskor. På undersidan av balkarna monteras en bräda (L) som ska bära nät och isolering. Nätet stänger samtidigt ute skadedjur så att de inte kan tränga in nedifrån.

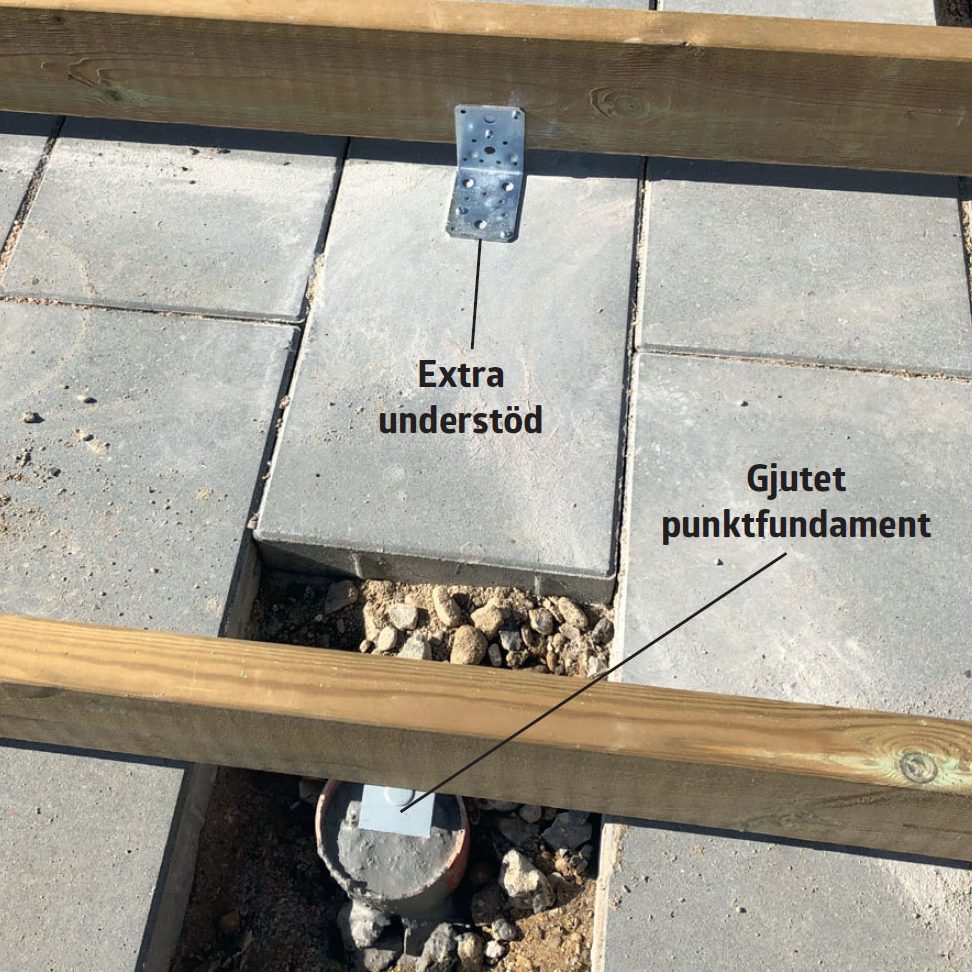

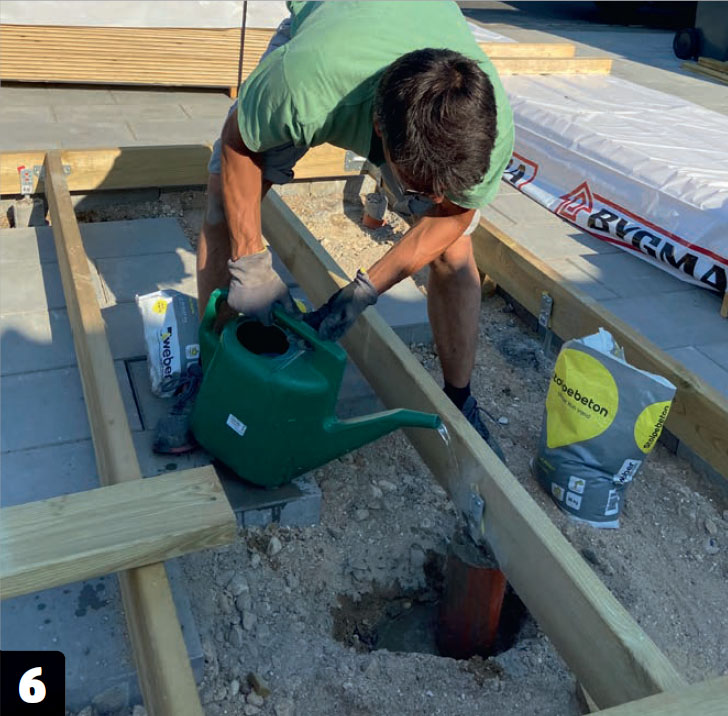

Balkarna (K) stöds på mitten av en uppklossning (M), så att golvet blir helt stabilt. När den underliggande träkonstruktionen är på plats läggs 18 mm golvplywood (N) ovanpå.

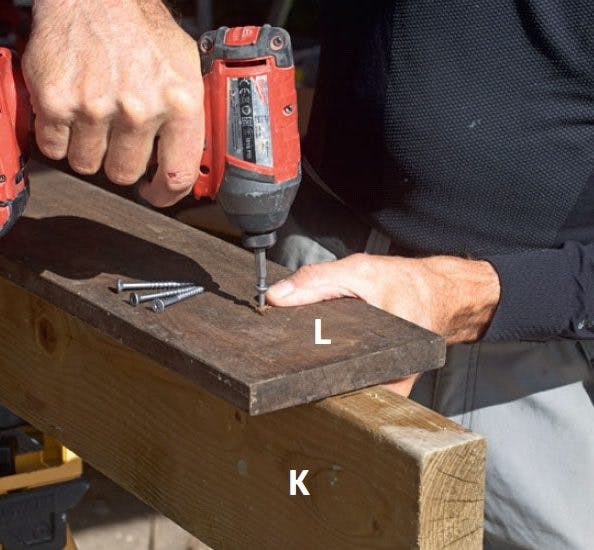

Skruva fast brädorna (L) på undersidan av balkarna (K). Brädorna ska användas till att fästa ett nät som kan bära isoleringen och hålla borta skadedjuren.
Balkarna (K) fästs på balkskor på tvärbalken (J) som har fästs minst 10 cm ovanför marken i sidorna på den invändiga väggen av kryssfaner (F). På tvärbalkarna applicerades PU-lim innan de skruvades fast från yttersidan med förskjutna skruvrader för varje avstånd på 20 cm.
Lägg ut ett finmaskigt nät mellan balkarna (K) som har fästs med ett avstånd på 60 cm. Det passar med bredden på nätet.

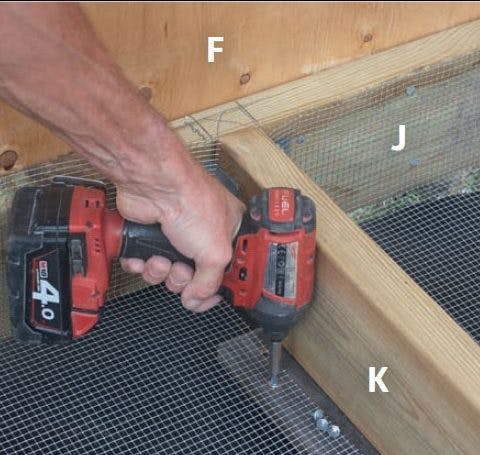

Nätet skruvas fast på brädorna (L). Se till att nätet ger en fullständig tätning.

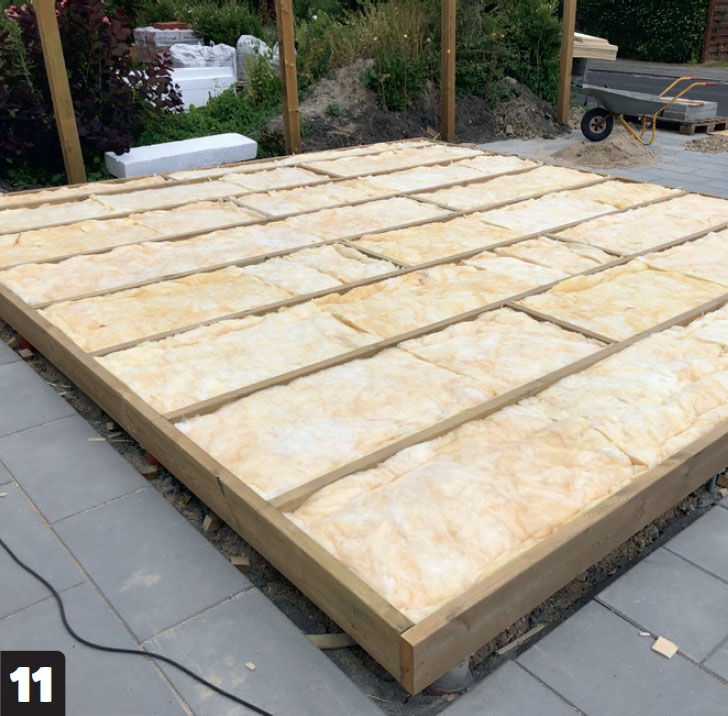

Fyll med två lager isolering, 75 mm tjockt, mellan balkarna. Isoleringen skärs till. Se till att skarvarna är förskjutna så att det inte uppstår köldbryggor.
Lägg ut 18 mm-skivor av golvplywood (N). Dessa limmas och sätts ihop med fjäder och not. Ändskarvarna placeras rakt över en balk (K).
03
Tak i isolerat förråd
5
Steg
En så s.k. lådkonstruktion av reglar (P) byggs och fästs på de höga gavelstolparna (B). Den kläs med kryssfaner (S) som fästs med lim och skruvar till en stark konstruktion som kan bära de kraftiga 125 mm höga takstolarna (T), där det finns plats för mycket isolering. Takstolarna skarvas över lådkonstruktionen och fästs med beslag. Avståndet ska vara 80-90 cm. Ovanpå takstolarna monteras läkter (U) med ett avstånd som passar takbeklädnaden. På undersidan av takstolarna monteras brädor (V) så att isoleringen hålls på plats.

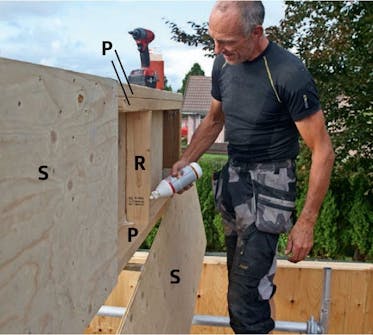

Bygg en lådkonstruktion. Den skarvas av tre längsgående reglar (P) som fästs på de höga gavelstolparna (B). Mitt på P sätts en tvärslå (R) upp som är 60 cm hög. Lådkonstruktionens delar limmas och skruvas ihop. Den kläs med 12 mm kryssfaner (S).

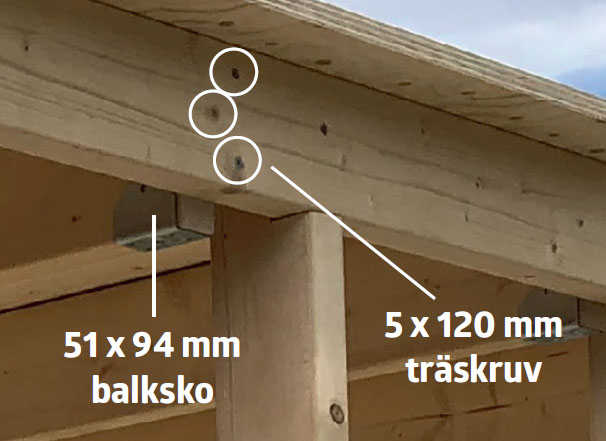

Takstolarna (T) fästs med beslag för lådkonstruktion och platta. Överst sätts de ihop med hålplattor på den ena sidan och med vinkelbeslag till lådkonstruktionen på den andra.

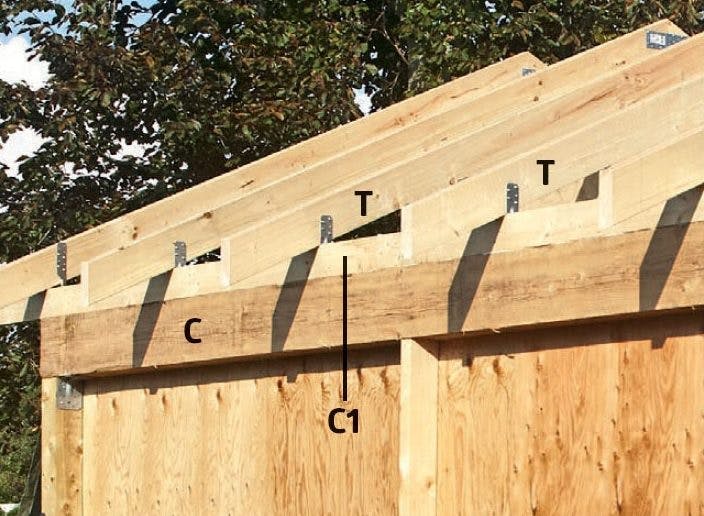

Vid takfoten fästs takstolarna på plattan med vinkelbeslag i båda sidorna. Här har en extra platta (C1) lagts in för att lyfta taket så att det passar en intilliggande byggnad.

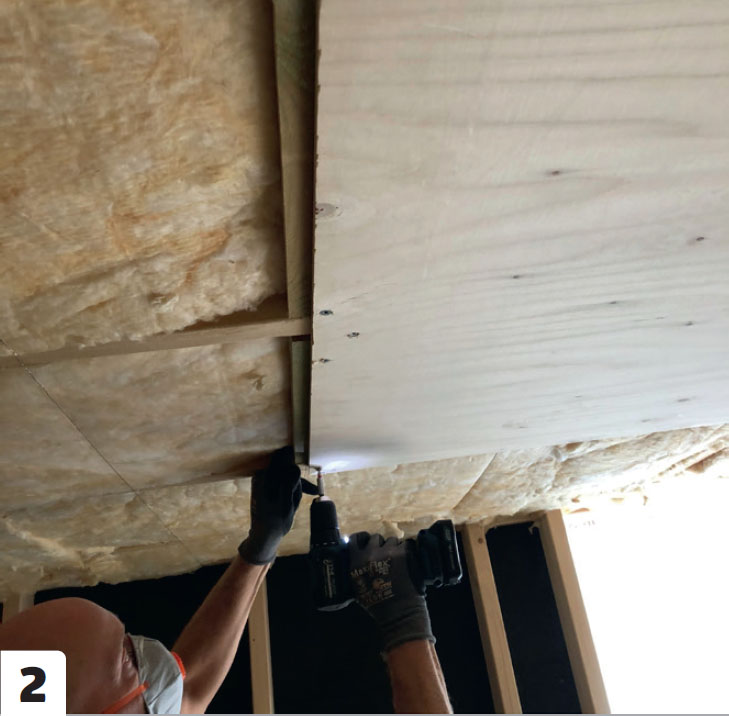

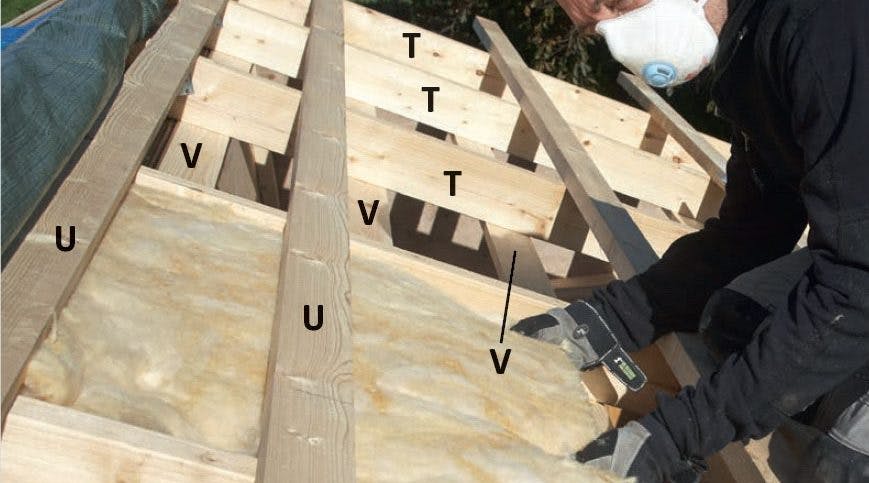

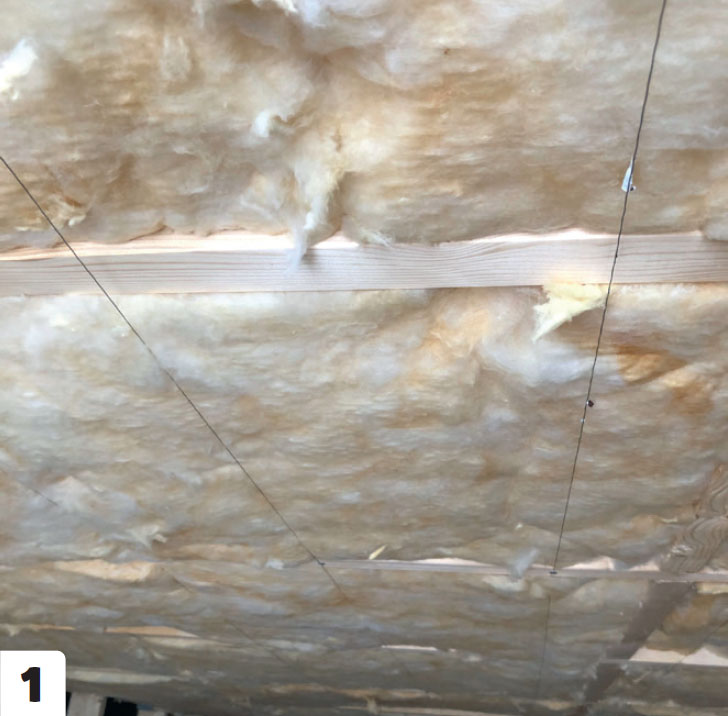

Montera läkter (U) ovanpå takstolarna (T) och fyll med isolering mellan takstolarna. Här har avståndet mellan läkterna anpassats till takbeklädnaden som här består av eternit. På undersidan sätts formsättningsbrädor (V) upp. De håller isoleringen på plats och gör det möjligt att sätta upp innertak.

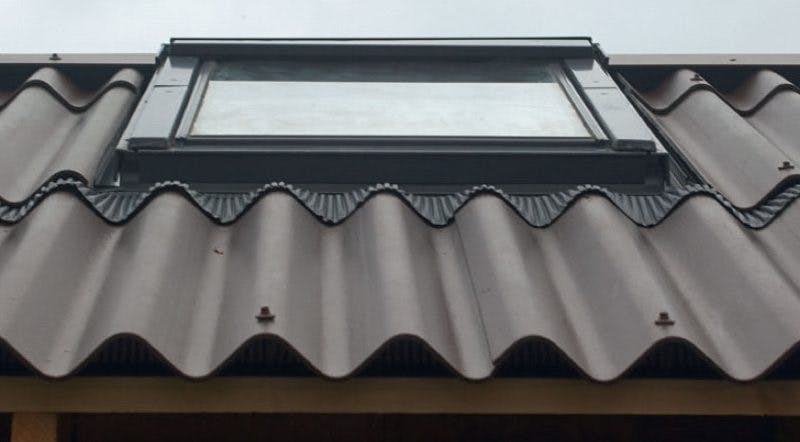

Lägg på takplattorna och sätt ev. i fönster. Vi sätter in ett takfönster.
Ritning
Isolerat förråd ritning: Väggar
Til ett isolerat förråd användas kraftiga 100 mm-stolpar och en stabil topplatta vilket ger massor av plats för isolering.

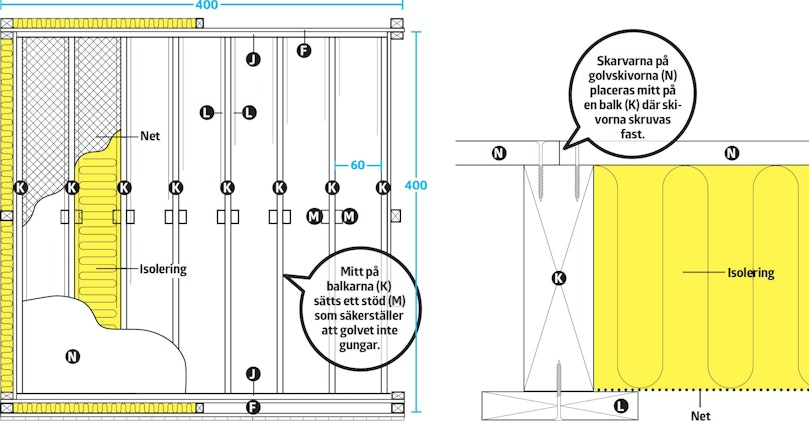

Isolerat förråd ritning: Golv
Golvet har lyfts ovanför marken så att det finns plats för ventilation under isoleringen mellan balkarna.

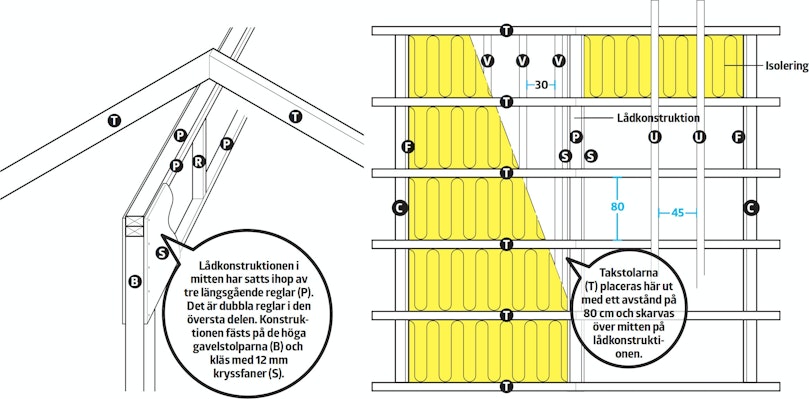

Isolerat förråd ritning: Tak
Detta isolerade förråd har sadeltak och vind upp till taknocken. Takstolarna skarvas på en lådkonstruktion och däremellan fylls det på med isolering.
3D-modell
Video
Tips & Tricks

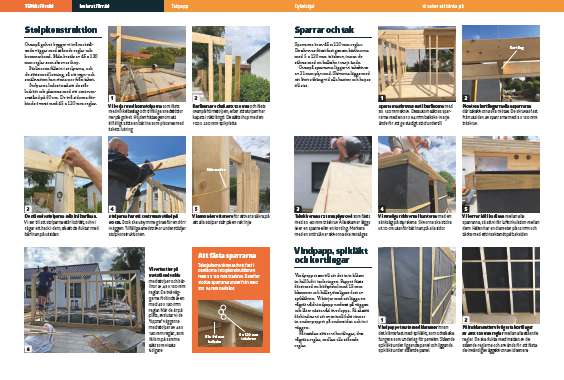

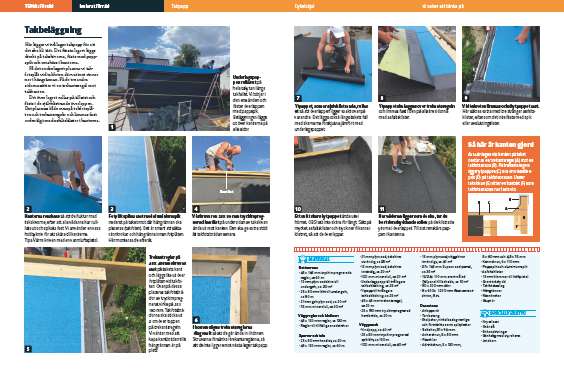

Tidningsartikel

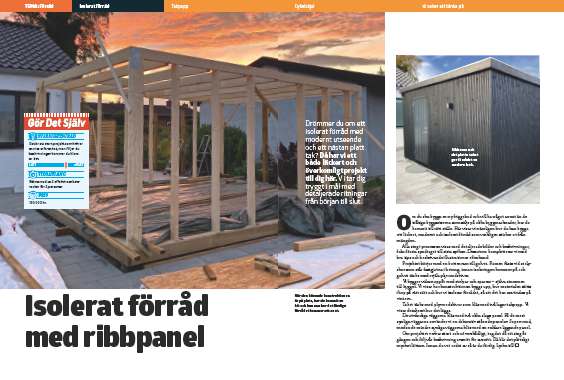

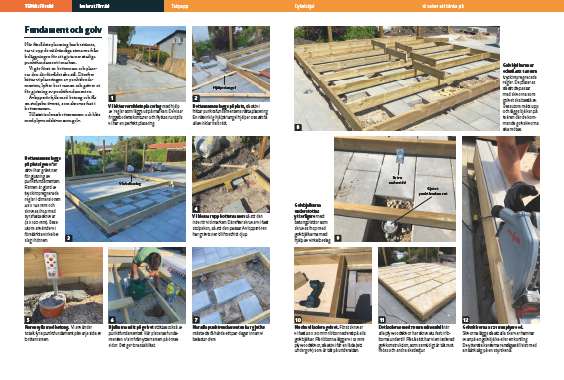

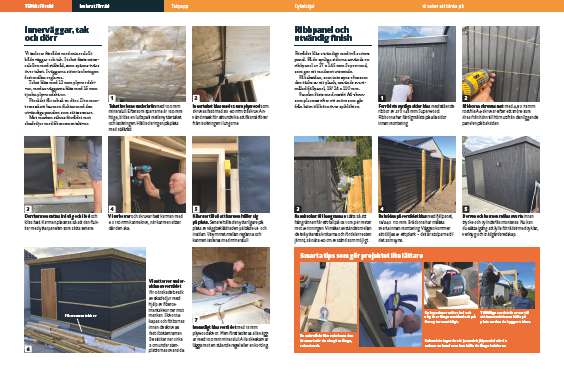

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
