Överblick
Materiallista
20 x 95 mm staketbrädor:
- 6 brädor (A) a 120 cm till bordsskiva
20 x 45 mm lister:
- 2 lister (B) á 91 cm till bakre ram
- 6 bordsben (C) á 85 cm
- 3 ribbor (D) á 57 cm till bordsskiva
- 4 lister (E) á 41 cm till sidoramar
- 2 klossar (F) á 6 cm
Dessutom:
- Skruvar: 3,5 x 20, 4 x 35 och 5 x 80 mm
- 7 gångjärn, 35 x 200 mm
- 1 handtag
- Heltäckande träskydd
Tidsförbrukning
Ca. en halv dag.
Pris
Ca 500 kr.
Svårighetsgrad
Fällbordet är ett bra nybörjarprojekt.

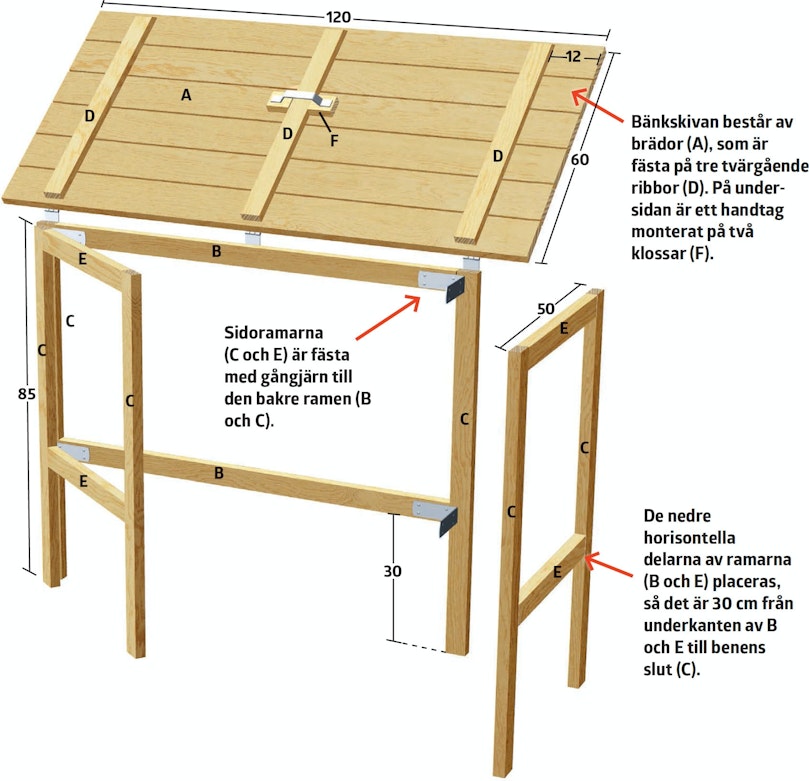

Ritning
Arbetsmetod
01
Så byggs fällbordet
9
Steg
Bordet består av tre ramar: en bred bakre ram och två mindre sidoramar som monteras med gångjärn, så de kan fällas ut och ihop.
Bordsskivan är byggd av brädor som hålls samman med tre ribbor på baksidan. Den fästs till underredet med två gångjärn på baksidan av skivan, så att den kan vikas bakåt. På baksidan av bordsskivan fästs även ett handtag, så bordet blir lätt att flytta runt.

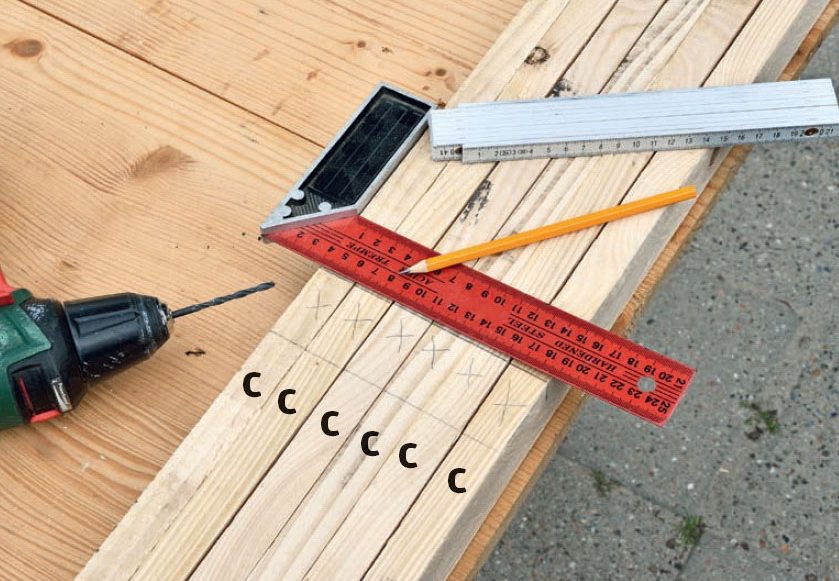

Börja med att såga till listerna (B, C och E) till ramarna. Lägg ut benen (C) och markera var de ska skruvas ihop med de horisontella delarna (B och E). Mät ut på en list och för över måttet till de andra. Därefter borras två skruvhål till varje skarv med ett 5 mm-borr.

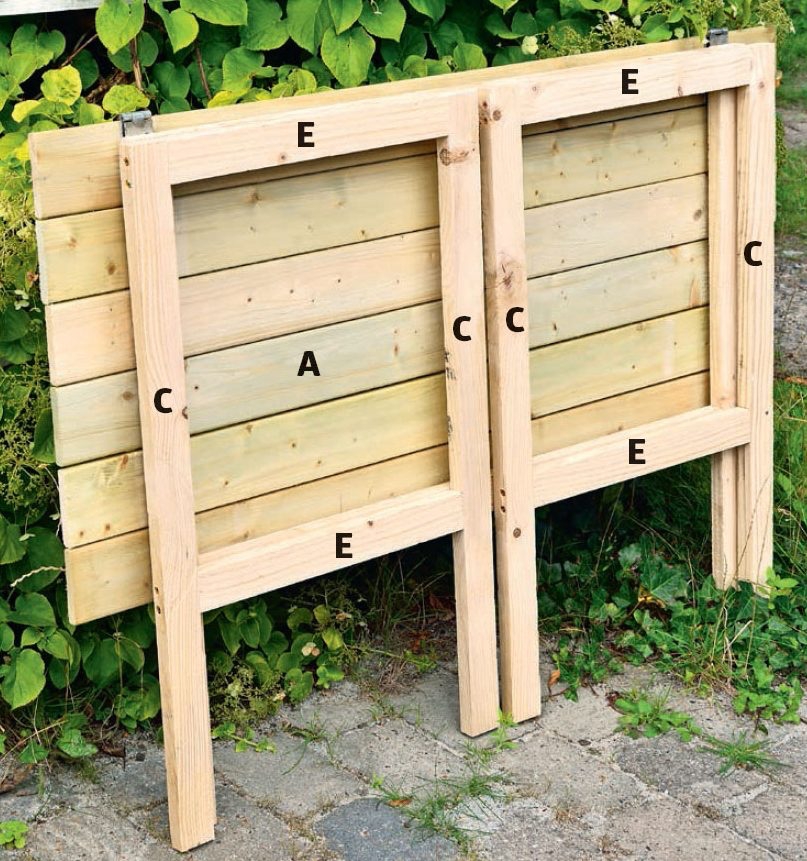

Montera sidoramarna (C och E) på en skiva med vinkelräta hörn som du kan rätta in dem efter. Fäst med tvingar medan du skruvar i 5 x 80 mm-skruvar.
Bakre ramen (C och B) sätts ihop på samma sätt som sidoramarna.
Två gångjärn monteras på sidoramar och bakre ram, som visas. Använd 3,5 x 20 mm skruvar.

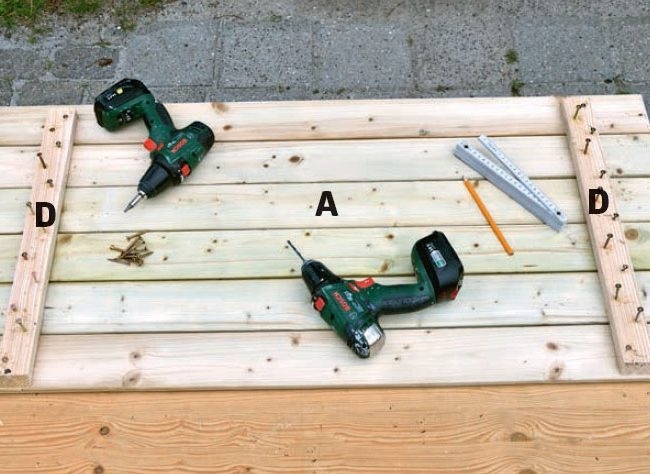

Bordsskivan byggs av brädorna (A) och ribborna (D). Förborra i ribborna, och skruva fast dem med 4 x 35 mm skruvar.
Underredet är klart att fästas till bordsskivan. Lägg skivan på plats och skruva fast den med två gångjärn och 3,5 x 20 mm-skruvar vid de två yttre ribborna (D).
Bordet är nästan färdigt och klart att användas. Kontrollera att det fungerar som det ska.

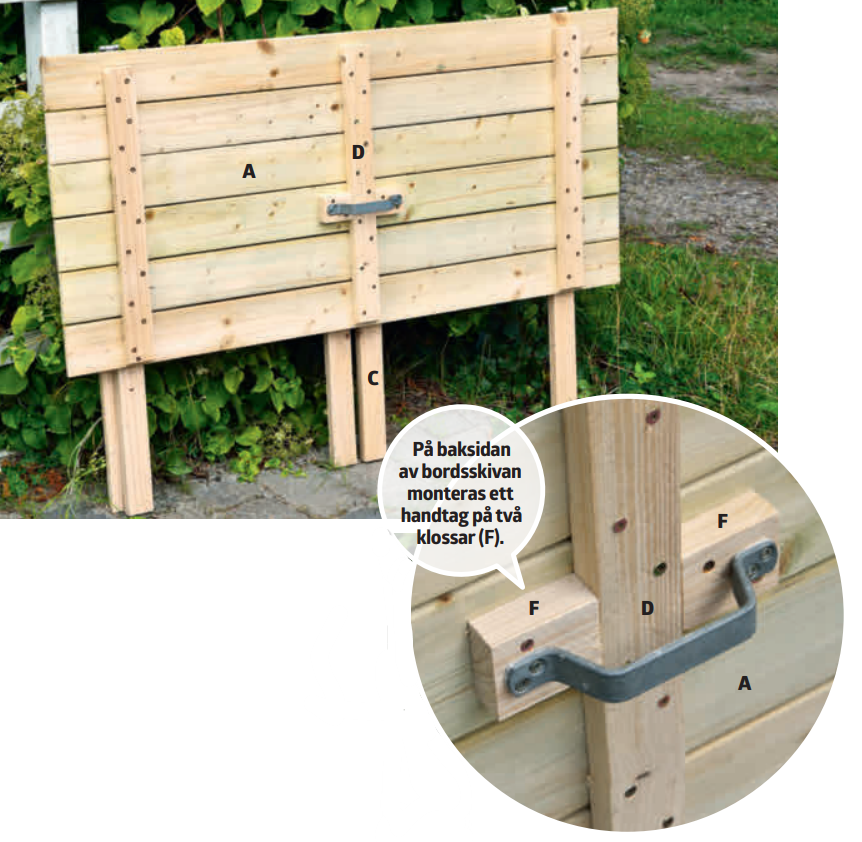

Montera ett handtag på två klossar (F) på var sida av den mittersta ribban (D), på baksidan av bordsskivan. Handtaget fästs med 4 x 35 mm-skruvar.

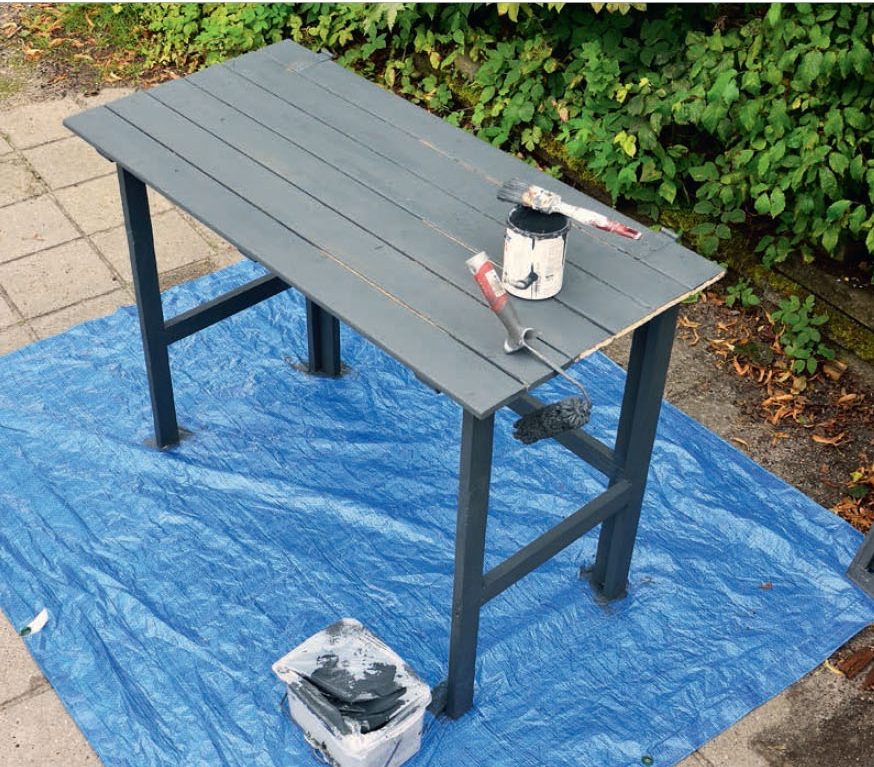

Måla bordet ett par gånger med heltäckande träskydd så det tål att stå utomhus.
