Flytta värmen till svala rum

Intro

Hela huset får glädje av värmen från vedkaminen när du installerar en värmeflyttaranläggning: ett enkelt rörsystem som drar varm luft längs med taket och bort till utrymmen i andra delar av huset. Den varma luften trycker tillbaka den kalla luften till vardagsrummet och kaminen, och på så sätt cirkuleras luften runt i huset medan den gradvis värms upp.

Värmeflyttaranläggningar kan köpas som färdiga paketlösningar, där du får allt som behövs för det antal rum du vill flytta värmen till. Ett komplett värmeflyttarpaket med allt du behöver för att flytta värmen kostar ca 7000-8000 kr. Du kan själv montera och installera rören, men anslutningen av el bör du låta en elektriker göra.

LÄS OCKSÅ: IR termometer – mät temperaturen överallt

Luften ska kunna röra sig

För att värmeflyttaranläggningen överhuvudtaget ska fungera krävs det att luften i hemmet kan cirkulera fritt mellan rummen och vardagsrummet. Är de svala rummen hermetiskt slutna är det inte meningsfullt att försöka blåsa in varm luft i dem. Övertrycket kommer nämligen göra att där inte finns plats för den varma luften, som bara kommer fastna i rörsystemet. Kan luften inte cirkulera riskerar du även att anläggningen drar ut rök ur din kamin, och det blir direkt livsfarligt.

Instruktion

Hål i taket

logga in eller köp åtkomst för att läsa detta avsnitt

Det kan kännas oroväckande att såga genom innertakets många lager, men det är inte så besvärligt och farligt som det låter. Du behöver bara veta hur du tar dig an uppgiften.

Vill du vara helt säker på att inte råka såga rakt i en bjälke, kablar och andra vitala delar, så ska hålen borras uppifrån vinden. Här kan du lätt se om det finns tillräckligt med utrymme.

Ta en titt under isoleringen uppe på vinden. Finns det tillräckligt med plats för röret, eller är du för nära en bjälke?

Borra med en träborr ner genom taket, när du har hittat en lämplig plats att borra i.

Borra hålet med en hålsåg av rätt storlek. Hålets diameter ska passa till både tilluftsdon och frånluftsdon.

Skär till rören

logga in eller köp åtkomst för att läsa detta avsnitt

När du ska montera ett värmeflyttarsystem, oavsett om det är köpt som ett helt paket eller är skräddarsytt, kommer du behöva såga till alla raka, långa rör. Det är enklast att såga med en vinkelslip och den finaste skivan du kan hitta.

Markera måttet för hur långt röret (B) ska vara.

Vik ett A4-ark om röret (B), och gör en markering. Är det ett mycket tjockt rör kan du tejpa ihop två A4-ark.

Såga av röret (B) med vinkelslipen medan du håller fast det hårt. Fila till sist rörets vassa kanter.

Montera rören

logga in eller köp åtkomst för att läsa detta avsnitt

Ventilationsnipplarna används när du ska sätta ihop de långa och raka rören. Alla skarvar (+ böjar) är i behov av en flat gummipackning, som hjälper till att göra systemet helt tätt. Om du applicerar lite silikonolja på packningarna glider det hela mycket lättare.

Spruta lite olja på de svarta packningarna, som sitter inne i ventilationsnipplarna (L), innan du sätter ihop rören.

Massera nipplen (L) på plats mellan två rör (B). Se upp för de vassa kanterna.

Ge varje skarv tre självborrande skruvar. Fördela dem runt om röret, så att du säkert vet att konstruktionen håller.

Montera rörfästen

logga in eller köp åtkomst för att läsa detta avsnitt

För att rören inte ska ligga löst uppe på vinden ska de monteras i en typ av hållare, även kallade fästen. Dessa skruvas fast på reglarna, rören läggs sedan ner i dem, och till sist fixeras rören i sina fästen med ett par självborrande skruvar.

Skruva fast fästena (J) på reglarna med spånskruvar. Se upp så att du inte skär dig på de vassa kanterna.

Lägg ner rören (B) i fästena (J). Fästena finns i tre storlekar så de passar med de tre olika tjocklekarna på rören.

Skruva ihop med en självborrande skruv genom hållare (J) och rör (B) från båda sidor.

Montera kanalfläkten

logga in eller köp åtkomst för att läsa detta avsnitt

Hjärtat i systemet, kanalfläkten, monteras mellan två av de stora, raka rören. Här ska du vara noga med att fläkten INTE får kontakt med några av rören - sker det, kommer bullret nämligen kunna fortplanta sig och förstärkas genom systemet. Därför fästs kanalfläkten mellan rören med två gummiklamrar.

Den första montageklammern (D) skruvas om röret (B), så dess ena halva är fri.

Spänn fast kanalfläkten (E) i montageklammern (D) - kom ihåg att vända den rätt och med kabellådan överst.

Spänn fast den andra montageklammern (D). När fläkten är monterad låter du en elektriker ansluta den.

Isolera rörsystemet

logga in eller köp åtkomst för att läsa detta avsnitt

Det vi absolut vill undvika är att värmen förflyttar sig till vindsutrymmet och bara ”försvinner”. Därför ska systemet isoleras. Vi rekommenderar, i den mån det går, att man trycker ner rören i den befintliga isoleringen och förseglar med isoleringsskivor. Du kan också använda en alu-matta att linda runt rören.

Skär till isoleringen, så den passar runt om rören och de övriga delarna.

Vik isoleringen runt rören, och tejpa fast den med alutejp. Förslut alla skarvar med tejp.

Packa in systemet i isolering. Det är viktigt att du fortfarande lätt kan nå filterboxens lucka och kabellådan.

Material

Tidsförbrukning

En helg.

Pris

Ca 8 000 kr för ett värmeflyttar-paket till flera rum.

Svårighetsgrad

Det är många delar att hålla koll på och det kan vara en utmaning att krypa runt på vinden, men själva systemet är enkelt att montera.

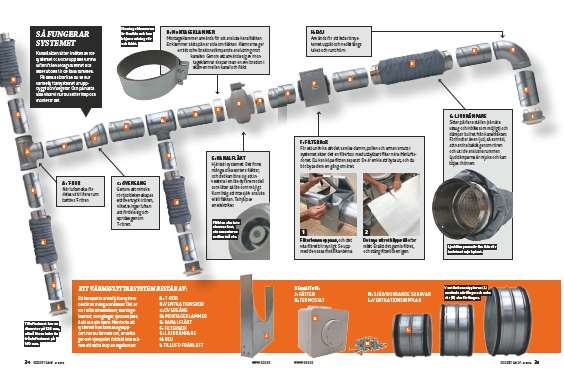

Ett värmeflyttarsystem består av:

Ett komplett värmeflyttarsystem består av många smådelar. Det är rör i olika dimensioner, montageklamrar, övergångar, ljuddämpare, fläkt och så vidare. Men trots att systemet kan kännas ogreppbart när du får hem det, är detta gör-det-självpaket faktiskt inte svårare att sätta ihop än legoklossar.

A: T-RÖR
B: VENTILATIONSRÖR
C: ÖVERGÅNG
D: MONTAGEKLAMMER
E: KANALFLÄKT
F: FILTERBOX
G: LJUDDÄMPARE
H: BÖJ
I: TILLUFT/FRÅNLUFT

DESSUTOM:
J: FÄSTEN
K: TERMOSTAT
L: VENTILATIONSNIPPLAR
M: SJÄLVBORRANDE SKRUVAR

Ritning

Video

Tips & Tricks

Så installeras systemet

För att uppnå bäst resultat med ditt nya värmeflyt-tarsystem gäller det att vara väl förberedd. Även en komplett anläggning, som det gör-det-självpaket som ventilationsbutiken.se erbjuder, kräver att man mäter upp de långa rören och sågar till dem enligt mått - mått som du själv tar. Ett bra tips är att börja med att montera frånluftsröret ovanför kaminen och sedan anpassa rören, allt eftersom monteringen fortskrider. Skär alltså INTE allihop i förväg, utan ta dem en efter en.
