01
Flexibel bänk
12
Steg
Den rullande arbetsbänken snickras mycket lätt och snabbt. Du börjar med att skruva fast benen på sidorna (skivorna) och därefter skruvar du fast bakstycket. Bänkskivan och bottnen (verktygshyllan) ser till att bänken bir stadig. Den smarta, uppfällbara luckan körs in i bänken på spår framtill och på sidorna.
Måtten som finns i materiallistan passar till den verkstad där bänkarna står. Du ska naturligtvis ändra måtten så att de passar i din verkstad. Gör du bänkarna längre kan du använda lite grövre brädor som stöd.
Limma och skruva ihop alla delar och förborra för skruvarna så att mdf-skivorna inte skadas.

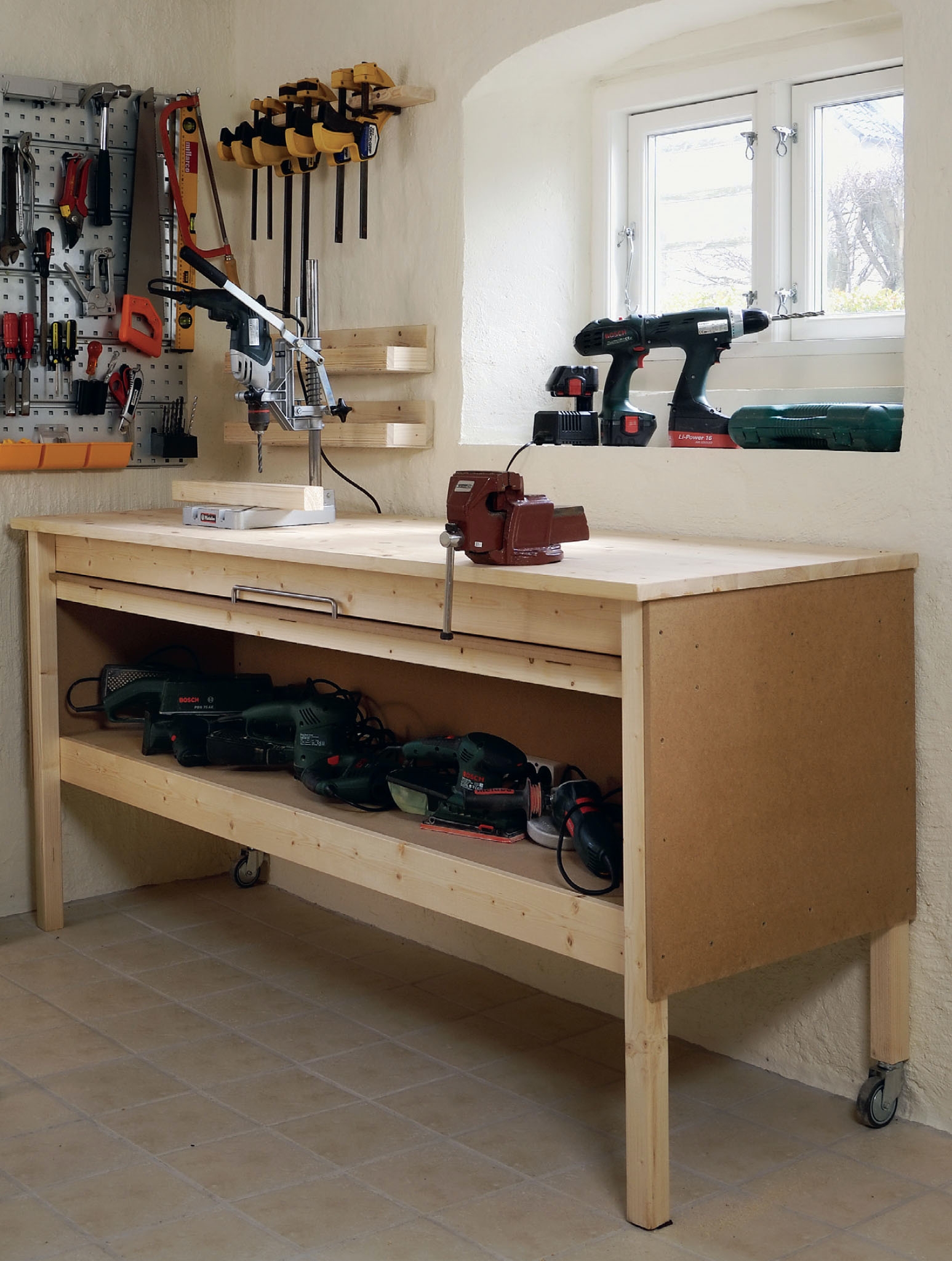

Det stora öppna förvaringsutrymmet har plats för många maskiner. Och när luckan fälls ner skyddas de mot damm och spån.

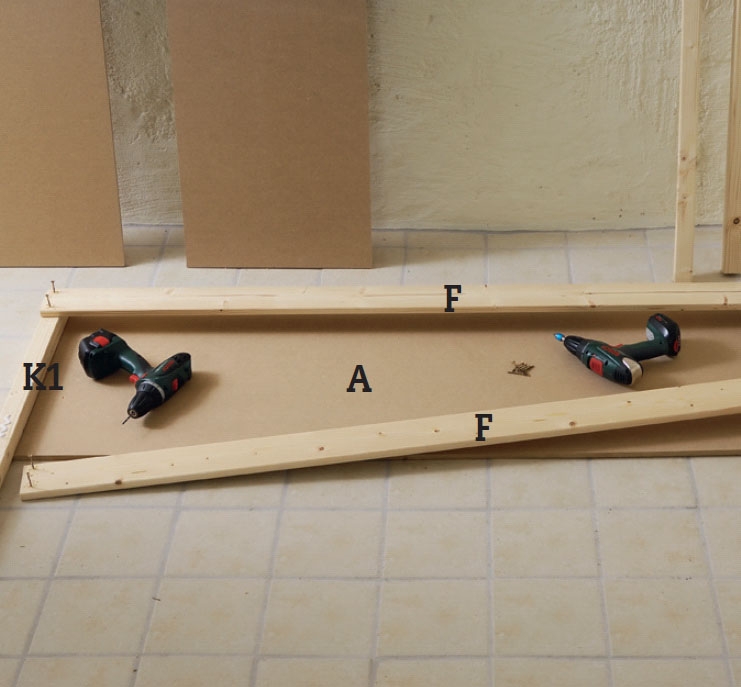

Börja med att sätta ihop fronten genom att limma och skruva fast två brädor (F) på de främre benen (K1). Använd 5 x 50 mm skruvar. Skruva och limma fast de två bakre benen (K2) på bakstycket (A) med 4 x 40 mm skruvar.

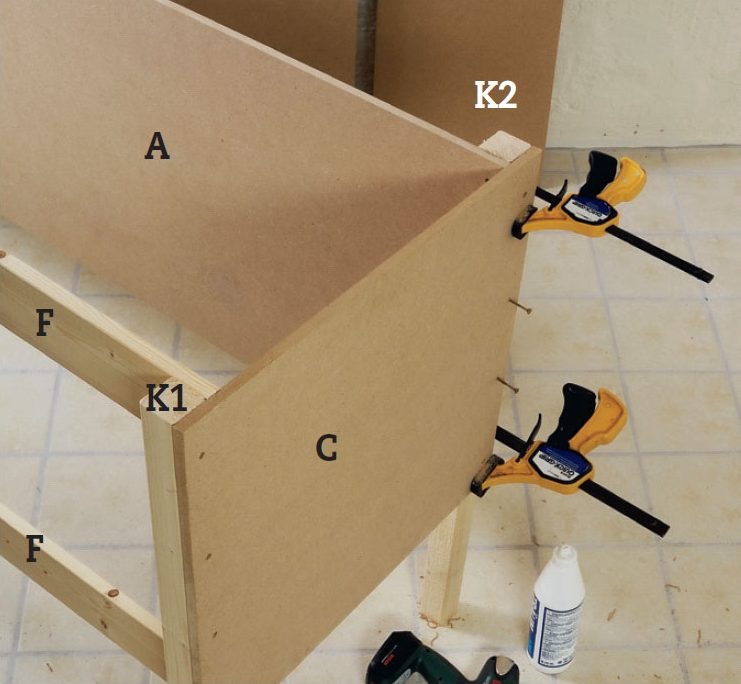

Limma och skruva fast sidorna (C) på de främre benen (K1) med 4 x 40 mm skruvar. Limma och skruva sedan fast de bakre benen med 4 x 40 mm skruvar.
TIPS: Håll fast sidorna med tvingar medan du skruvar. Då går det mycket lättare.

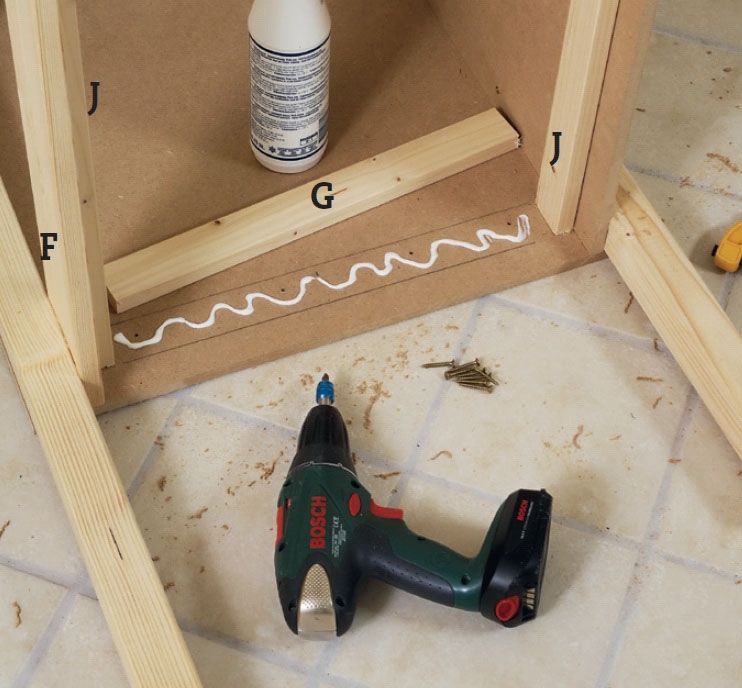

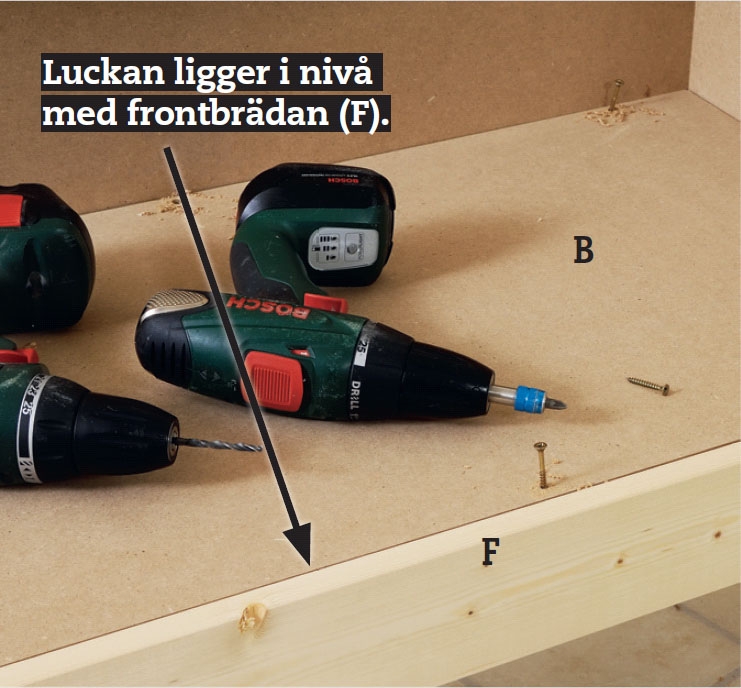

Gör ett stöd för bottnen (B) av listerna (G och J), som placeras 12 mm längre in än frontbrädan (F). Då kommer hyllan att ligga i nivå med brädans ovankant. Limma och skruva fast listerna med 4 x 30 mm skruvar.
Lägg verktygshyllan (B) på plats, och skruva fast den på stödlisterna (G och J) med 4 x 40 mm skruvar.

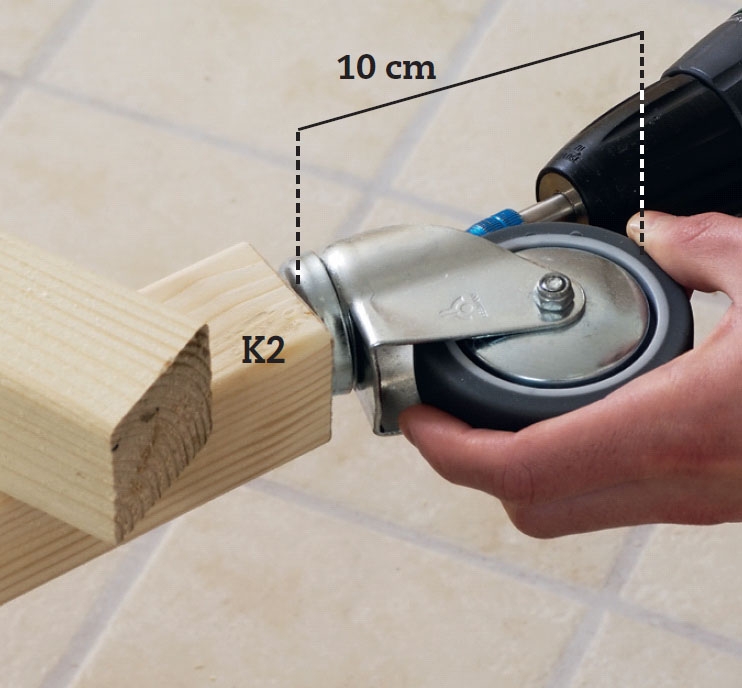

Mät hjulen, så att du får exakt höjd (här är hjulen 10 cm), och såga av de bakre benen (K2) innan hjulen monteras under dem. Hjul och bakre ben ska vara lika höga som de främre benen för att bänken ska stå stadigt.
Luckan görs av två skivor (D och E). Sätt ihop skivorna med tre gångjärn, som fästs med 3,5 x 12 mm skruvar.
TIPS: Den smala delen (E) är bredare än luckan (D), eftersom den fungerar som stopp när luckan dras ut och fälls ner.

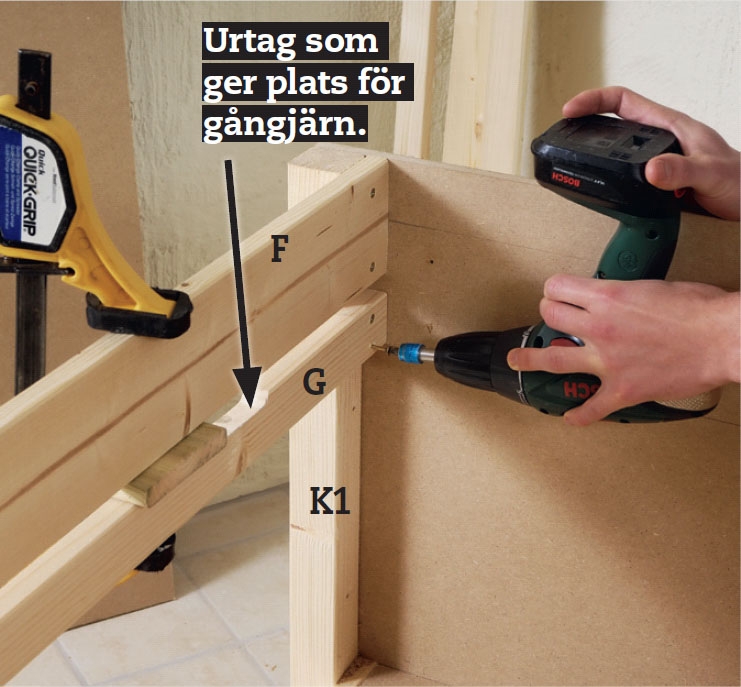

Skruva fast listen (G) på benen (K1) med 5 x 50 mm skruvar cirka 15 mm under frontbrädan (F). Såga spår och stäm sedan bort träet mellan spåren i listen (G) där gångjärnen ska passera, när luckan skjuts upp eller ner.
Sätt fast stödlisterna (H1) på sidorna med lim och 4 x 30 mm skruvar. Fäst listerna från utsidan och se till att de kommer i nivå med stödlisten (G), som luckan vilar på.

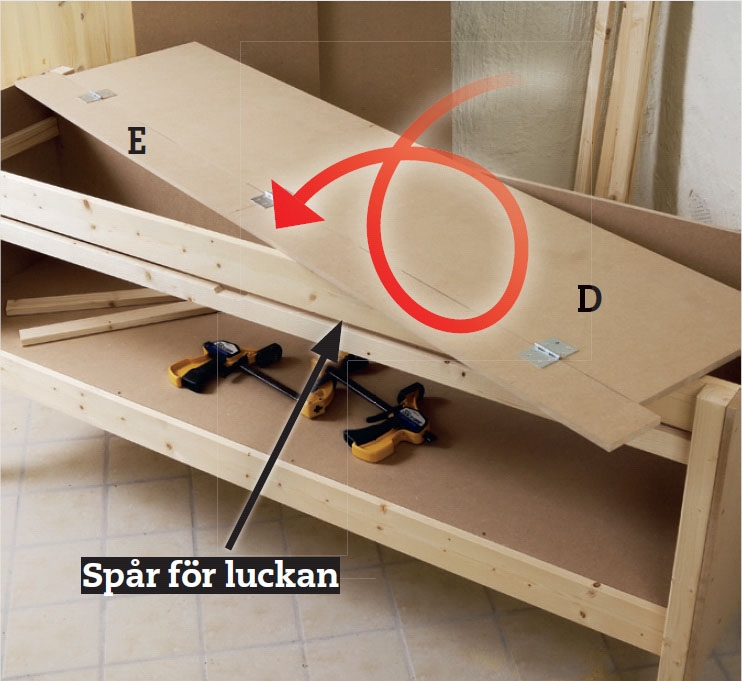

Nu är det dags att sätta luckan på plats. Den vänds med gångjärnen neråt och skjuts in bakifrån i spåret. Nu ska luckan (D) komma ut på framsidan medan luckdelen (E) fungerar som stopp.

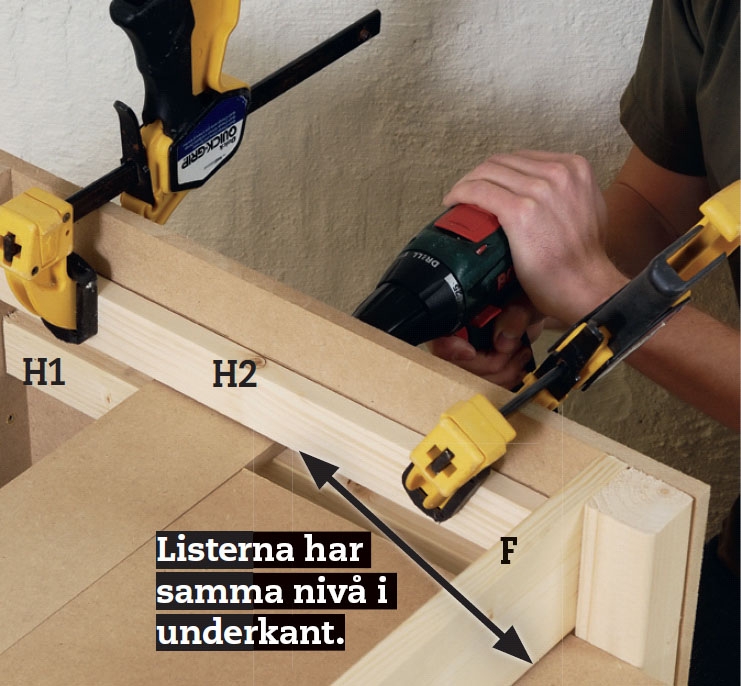

Skruva fast de övre stödlisterna (H2) så att den undre kanten på dem hamnar på samma nivå som underkanten av frontbrädan (F). Då hålls luckan på plats i spåret.

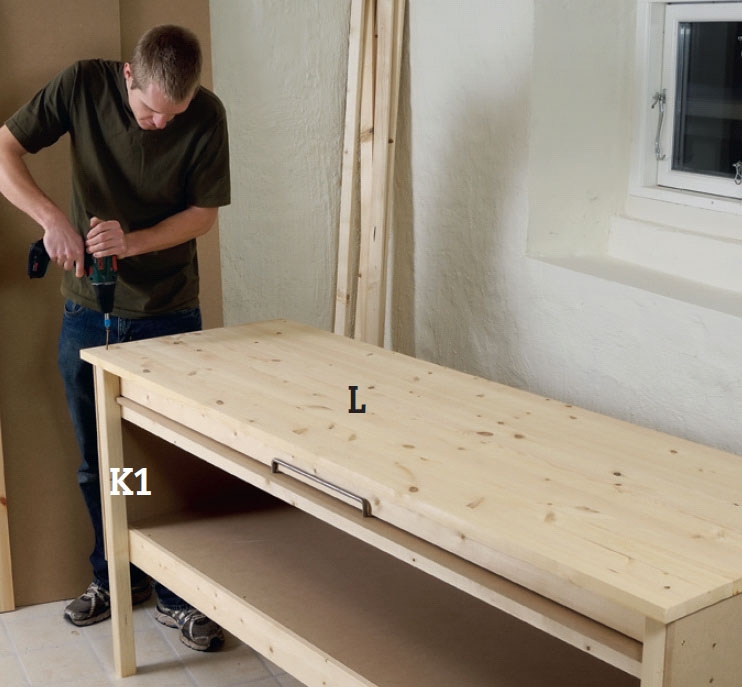

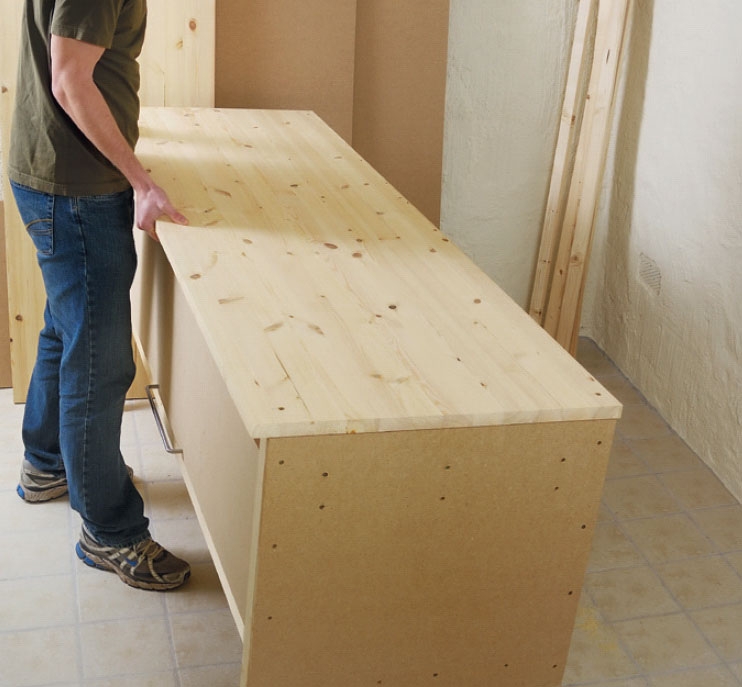

Skruva fast bänkskivan (L) på benen (K1 och K2) med 6 x 120 mm skruvar. Fäst också ett handtag - gärna brett - längst ner på luckans utsida.
När bänken ska flyttas lyfter du den framtill så att tyngden hamnar på hjulen.
02
Ordning och reda
2
Steg
Det lönar sig att ägna en timme åt att snickra en eller ett par skruvlådor till verkstan. Då blir det lättare att hålla ordning bland skruvarna - och att hitta dem. Och du slipper vända och vrida varje paket för att leta efter storleken.

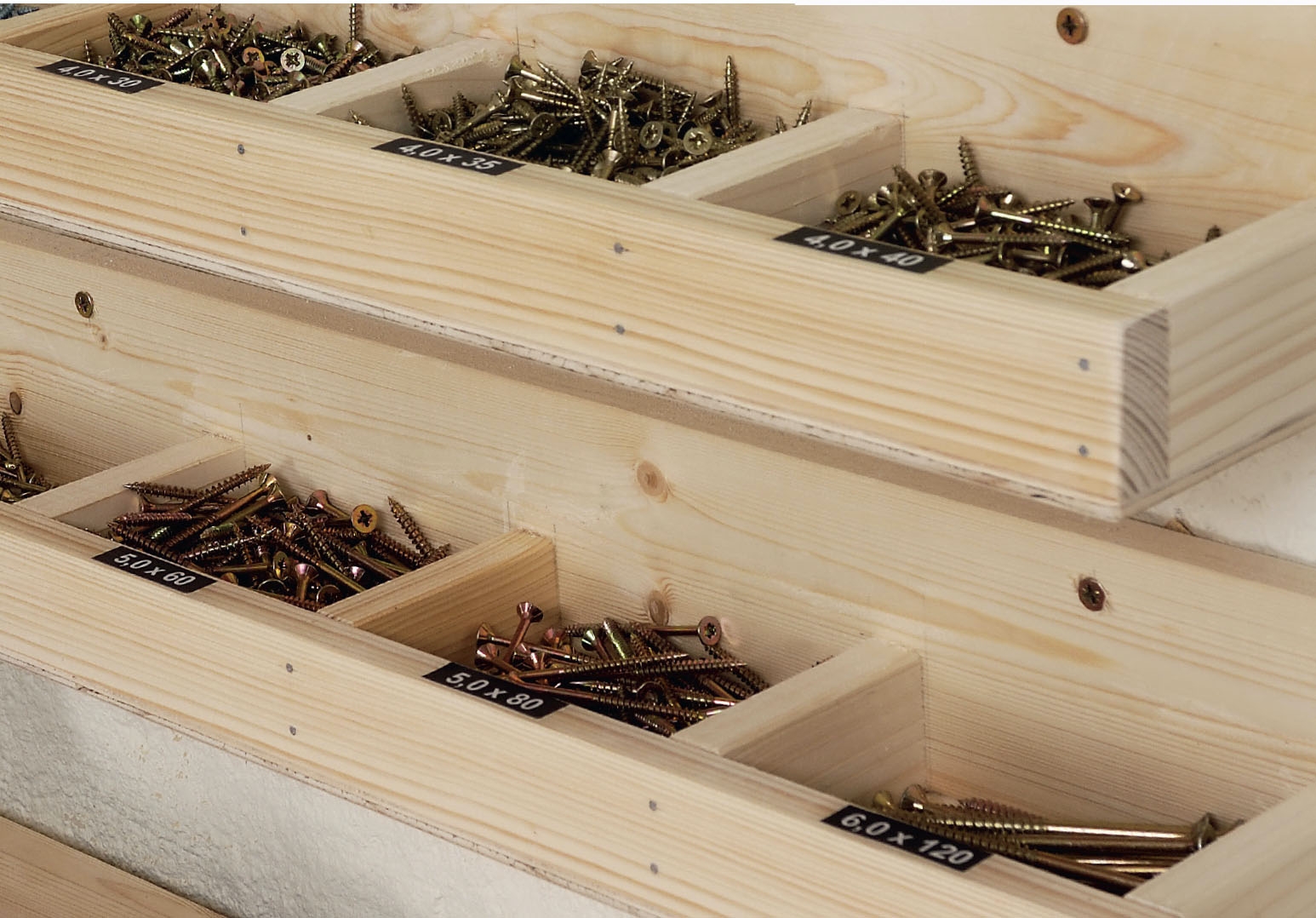

Ordning och överblick. Du kan snickra så många du behöver.

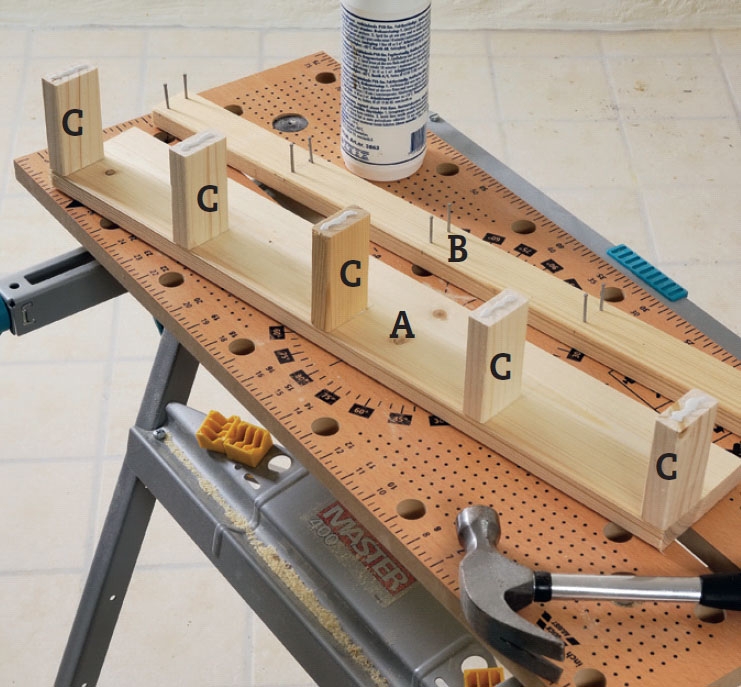

Fäst bakstycket (A) på mellanväggarna (C) med lim och 4 x 40 mm skruvar. Fäst därefter framstycket (B) på mellanväggarna på samma sätt.

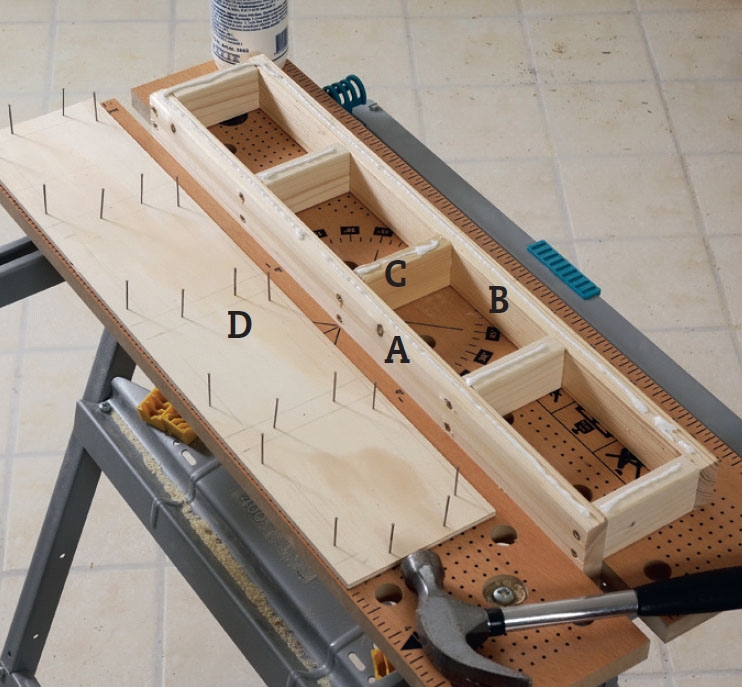

Limma och spika fast bottnen (D) under framstycke, mellanväggar och bakstycke. Använd 25 x 1,6 mm dyckertar. Häng sedan upp lådan på väggen, sätt etikett vid varje fack och fyll dem med skruvar. Gör eventuellt flera lådor.
03
Rulla bort skräpet
3
Steg

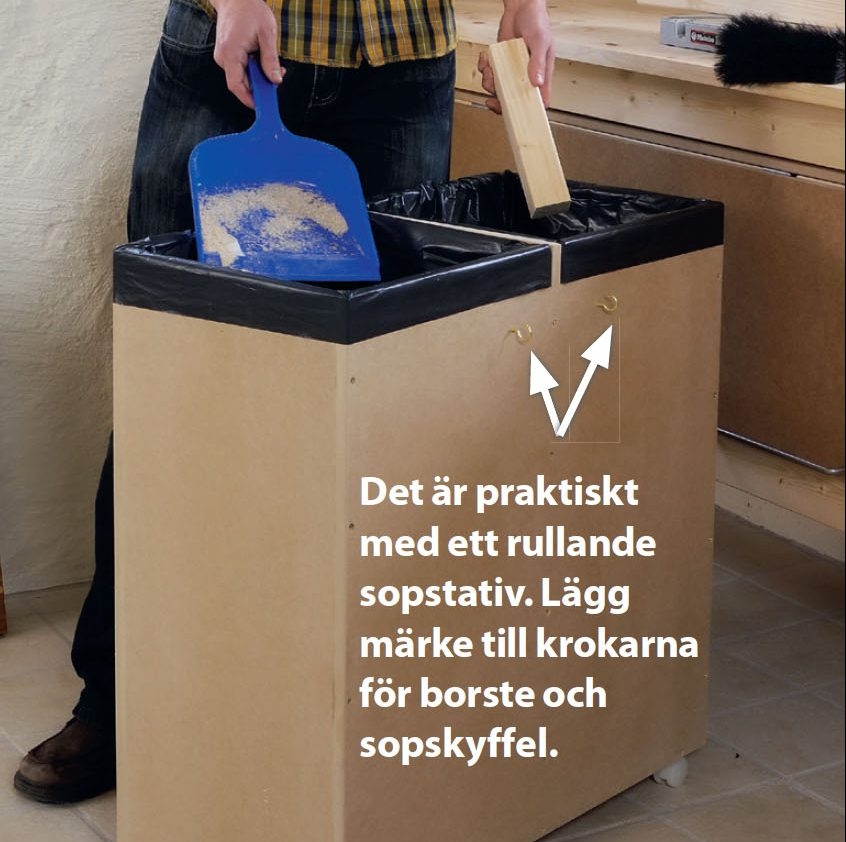

Du kommer att bli glad för ett rullande sopstativ i din verkstad. Det kan lätt flyttas och det gör det lätt att ta hand om allt skräp i verkstan. Och med två säckar - eller flera - i stativet kan du avfallssortera på ett tidigt stadium.
Vi har här utformat de två facken så att de passar till vanliga sopsäckar i plast. Anpassa storleken på facken i ditt stativ efter de säckar du använder. Lägg märke till den smarta finessen vid mellanväggen - ett par sågade spår som gör det lätt att klämma fast säckarna.

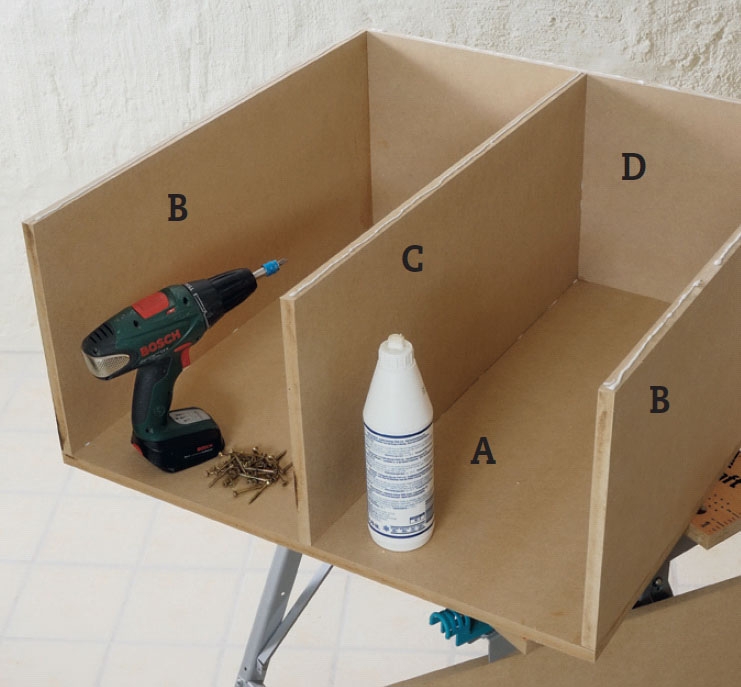

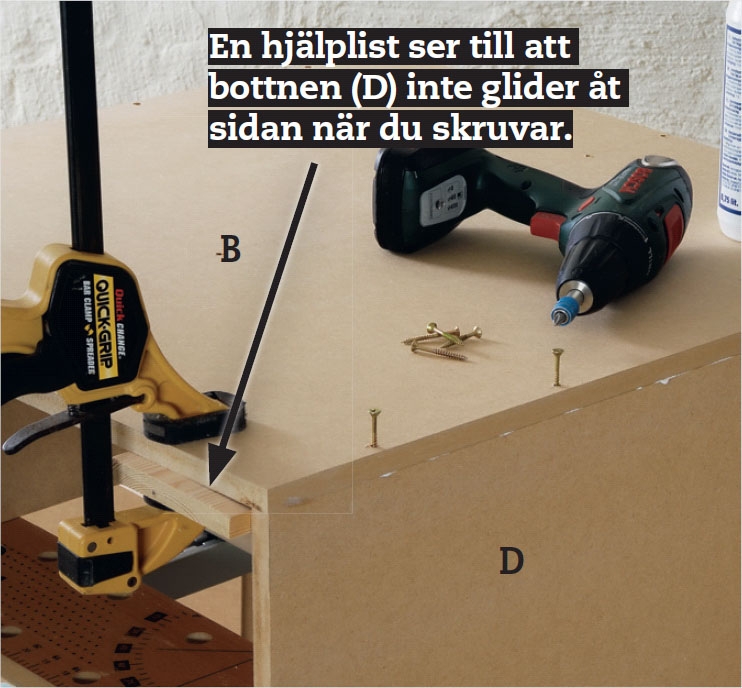

Limma och skruva ihop de två sidorna (B) på bottnen (D). Fäst dem sedan på framstycket (A). Förborra och använd långa, tunna skruvar så att skivorna inte spricker.
Markera för mellanväggen (C), limma och skruva fast den. Avsluta med att limma och skruva fast bakstycket (A).

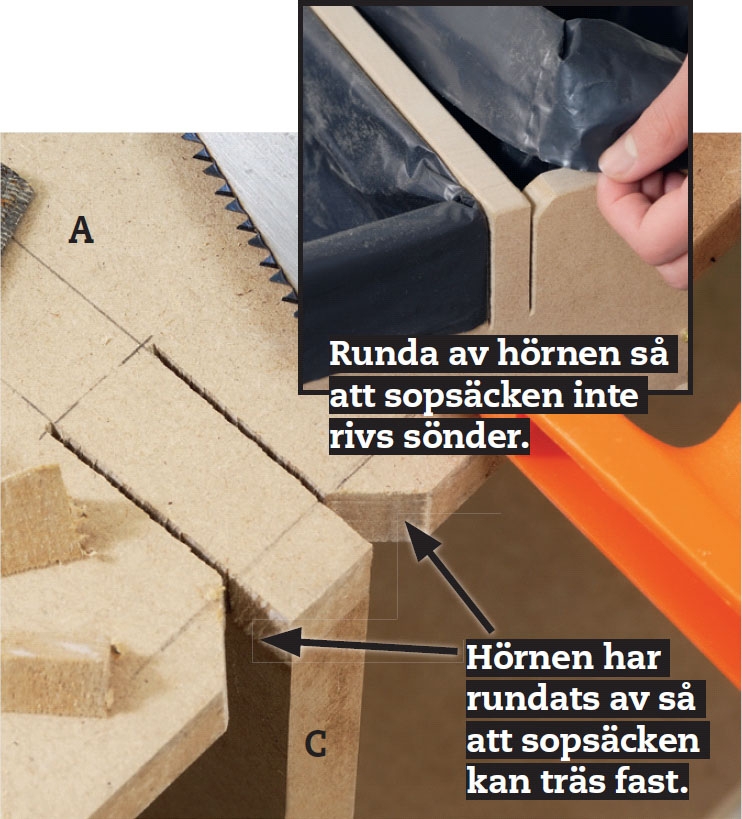

Såga 5-6 cm ner i både fram-och bakstycke (A) på bägge sidor av mellanväggen (C). Såga av hörnen för att det ska gå lättare att trä fast sopsäcken. Runda till sist av hörnen med fil.
04
Stöd för långa lister
3
Steg
Om du har en kap- och geringssåg är det en stor fördel att ha ett eller flera anhåll, som du kan lägga långa brädor och lister på medan du bearbetar dem.
Du snickrar snabbt ett anhåll genom att skruva ihop tre brädor. Gör helst två par, så kan du lägga två anhåll på varje sida av sågen. Du kan hålla fast anhållen med pluggar på arbetsbänken.

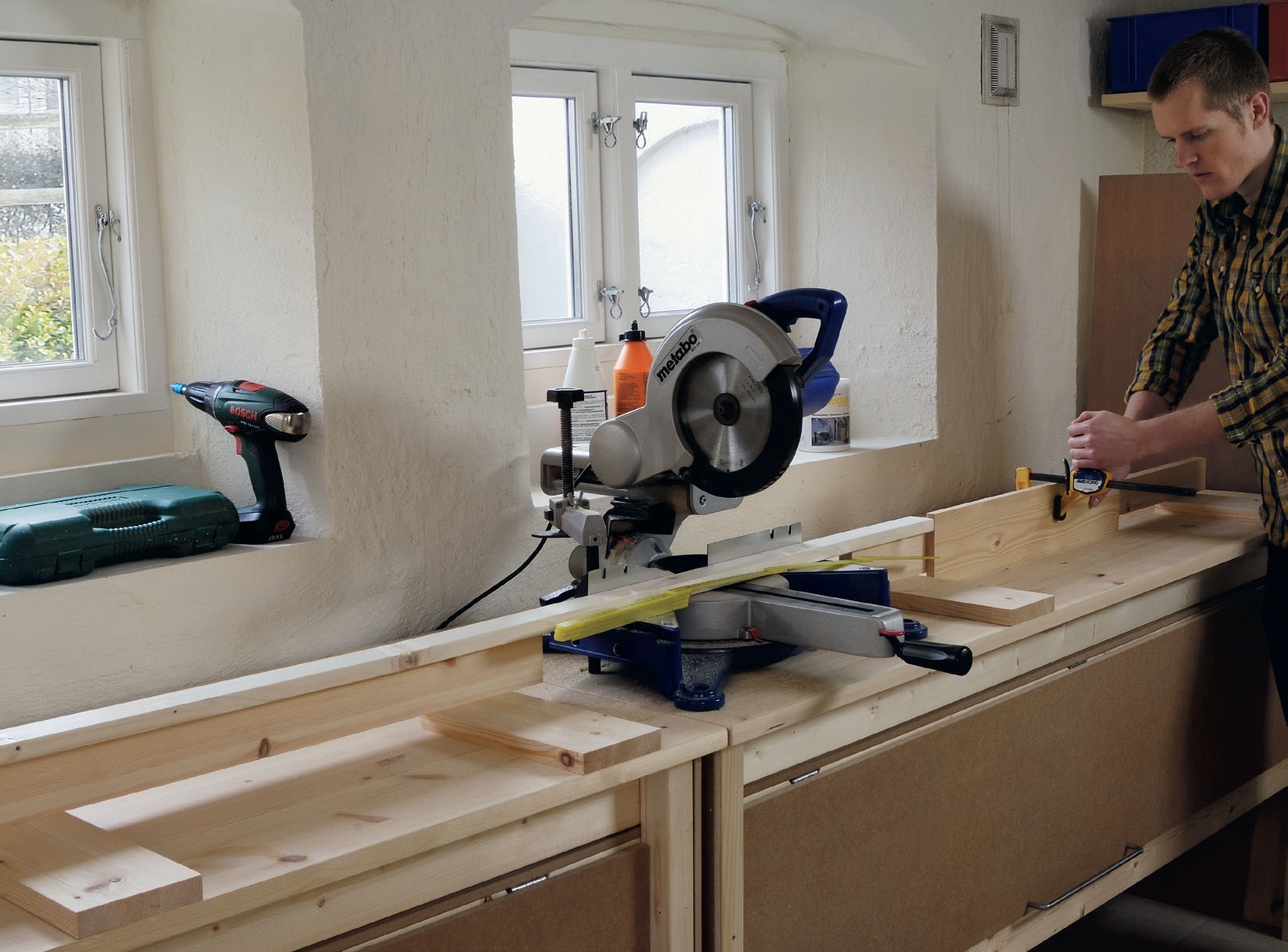

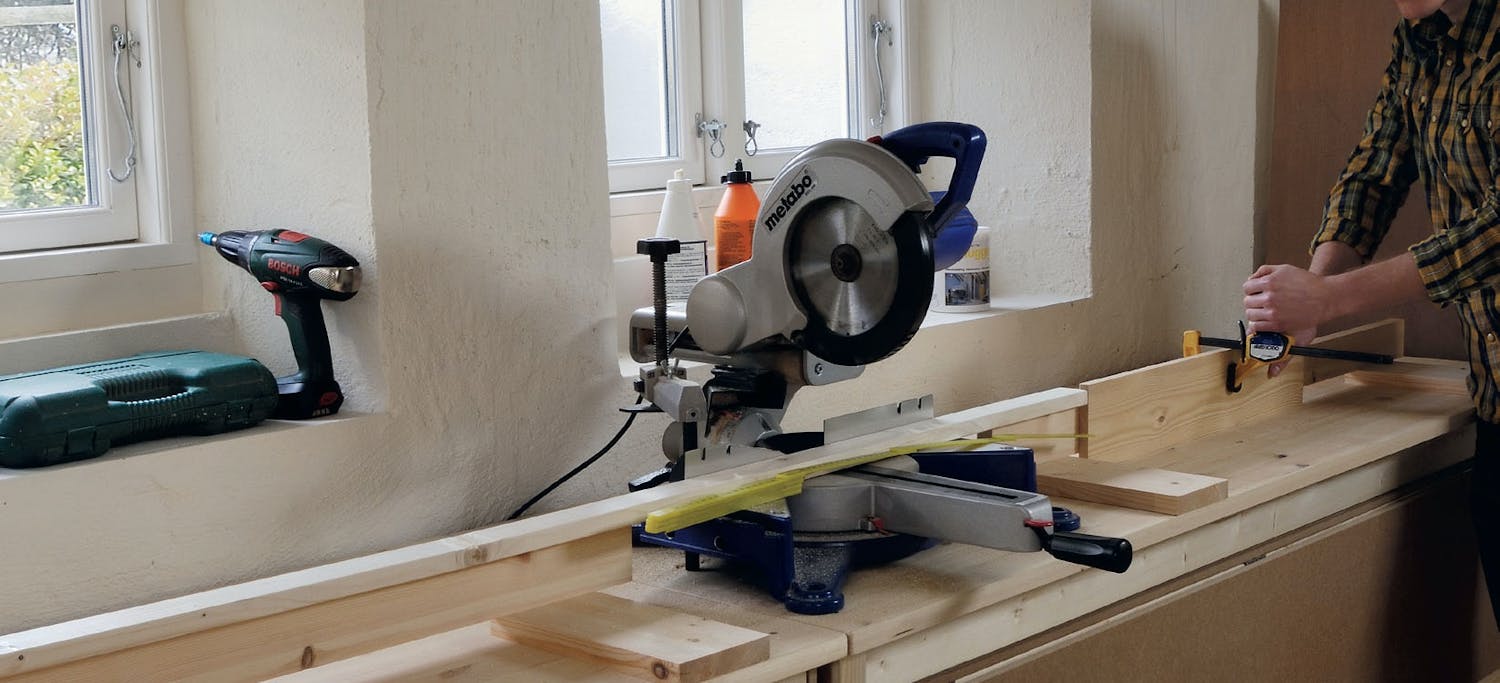

Med ett anhåll på vardera sidan av sågen får brädorna perfekt stöd när du bearbetar dem.

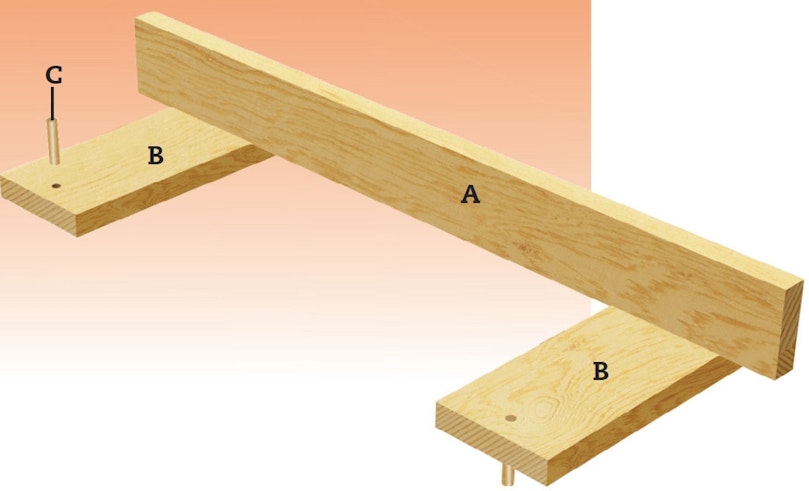

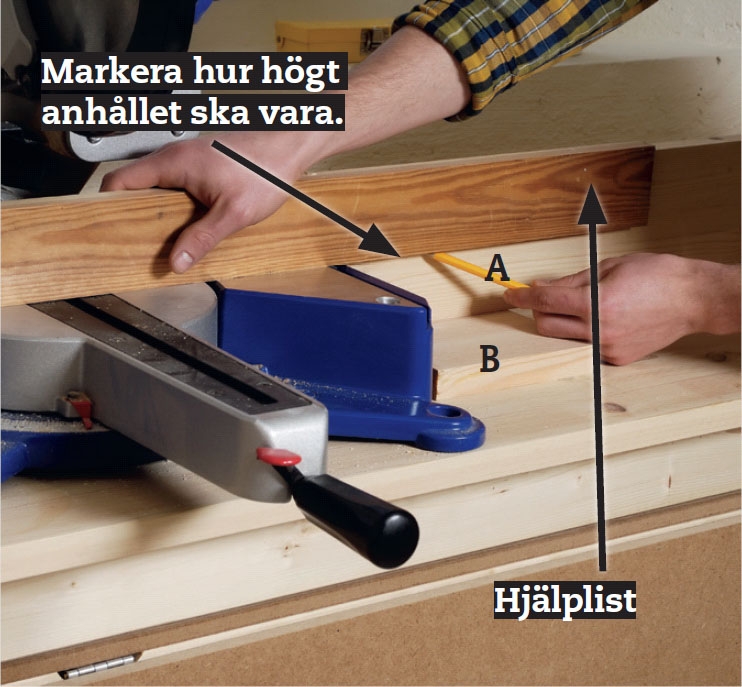

Lägg listen (A) ovanpå två fötter (B) i förlängning av sågbordet till kapsågen. Lägg en exakt rak och vågrätt placerad list (hjälplisten) på sågbordet och överför sågbordets höjd till (A).

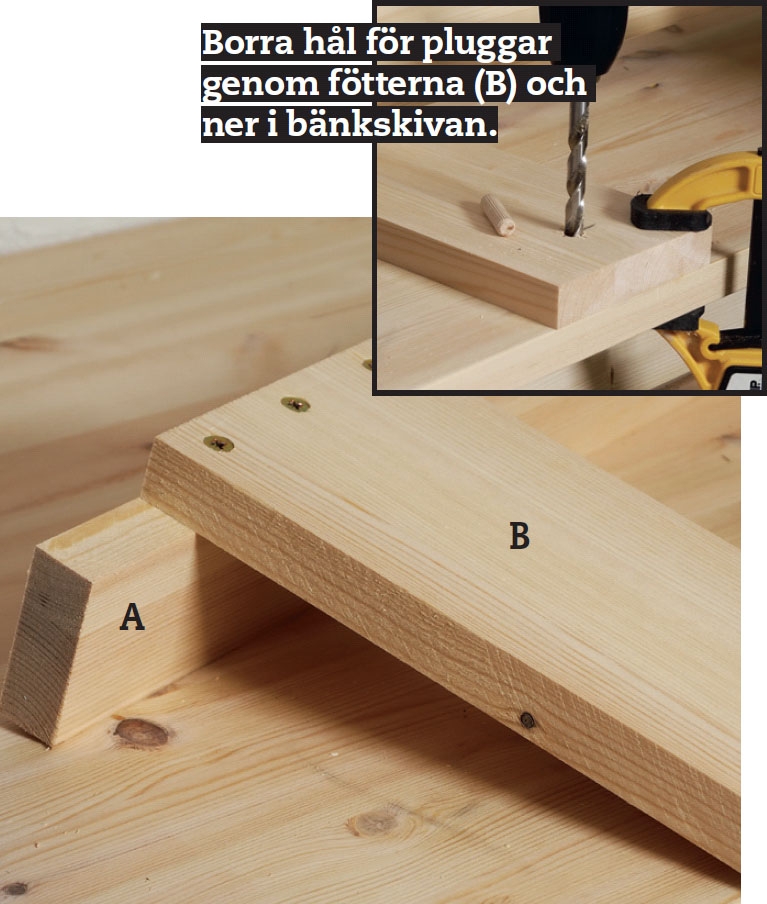

Såga till listen (A) i bredd och limma och skruva fast de två fötterna (B) under listen. Använd tre skruvar på 5 x 60 mm i varje fot.

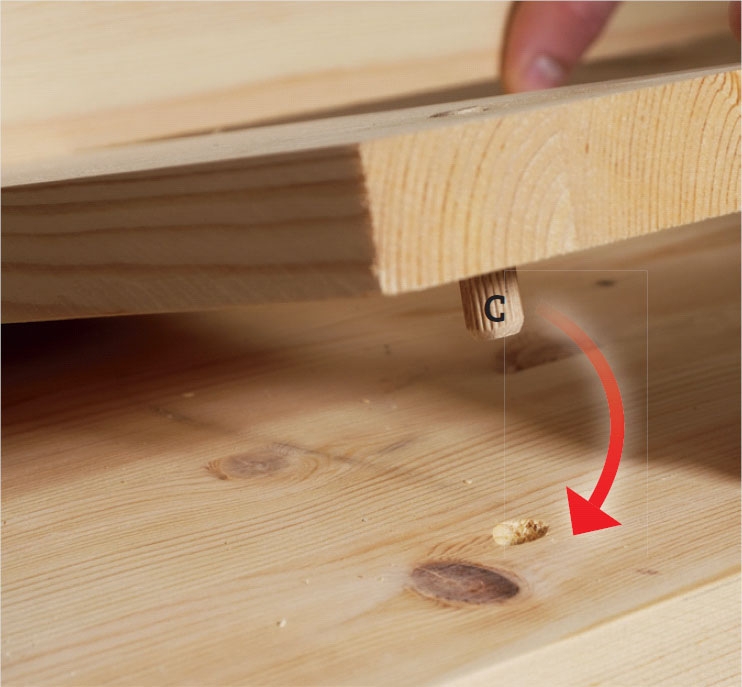

Limma fast träpluggar (C) i hålen i fötterna. Pluggarna ska sticka ut en bit på undersidan. När limmet har torkat kan du lätt låsa anhållet på bänken, och du kan lika lätt lyfta upp det och flytta det till ett par andra hål (om du har gjort flera).
Material
Detta har använts till arbetsbänkar
12 mm mdf-skiva:
- 1 bakstycke (A), 56 x 185,6 cm
- 1 botten (B), 45,9 x 185,6 cm
- 2 sidor (C) à 56 x 58 cm
- 1 lucka (D), 37 x 176,3 cm
- 1 luckdel (E), 10 x 185,3 cm
- 22 x 95 mm lister:
- 2 frontbrädor (F) à 185,6 cm
- 22 x 44 mm lister:
- 3 stödlister (G) à 185,6 cm
- 4 stödlister (H1 och H2) à 45,9 cm
- 2 tvärstag (J) à 42,1 cm
44 x 44 mm lister:
- 2 bordsben (K1) à 87,5 cm
- 2 bordsben (K2) à 87,5 cm, som sågas av 10 cm till 77,5 cm
26 mm stavlimmad skiva:
- 1 bänkskiva (L), 61 x 190 cm
Dessutom:
- 2 möbelhjul med en höjd på 10 cm
- 3 gångjärn à 50 x 80 mm uppfällda till luckan
- Luckhandtag
- Skruvar: 3,5 x 12 mm, 4 x 30 mm, 4 x 40 mm, 5 x 50 mm och 6 x 120 mm
- Trälim
Detta har använts till skruvlådorna
22 x 95 mm brädor:
- 1 bakstycke (A), 62 cm
22 x 44 mm hyvlat trä:
- 1 framstycke (B), 62 cm
5 mellanväggar (C) à 8 cm
6 mm plywood:
- 1 botten (D), 11,8 x 62 cm
Dessutom:
- 4 x 40 mm skruvar
- 26 x 1,6 mm dyckertar
- Trälim
Detta har använts till sopsäckarna.
16 mm mdf-skiva:
- 2 fram- och bakstycken (A) à 70 x 70 cm
- 2 sidor (B) à 30,8 x 70 cm
- 1 mellanvägg (C), 30,8 x 68,4 cm
1 botten (D), 30,8 x 66,8 cm
Dessutom:
- 4 x 40 mm skruvar
- 4 möbelhjul
- Trälim
Detta har använts till anhållen
26 mm stavlimmat trä:
- 1 list (A), 6,5 x 90 cm
- 2 fötter (B) à 12 x 26 cm
- 2 träpluggar (C) à 4 cm
Dessutom:
- 6 skruvar, 5 x 60 mm
- Trälim
Tidsförbrukning
Du kan faktiskt bli klar redan på en helg.
Pris
Räkna med 2500 kr för 2 bänkar, 2 skruvlådor, 2 anhåll och 1 soptunna.
Svårighetsgrad
Det är relativt enkelt att sätta ihop de olika delarna. Ta god tid på dig och följ våra arbetsanvisningar.
Ritning
Arbetsbänkar

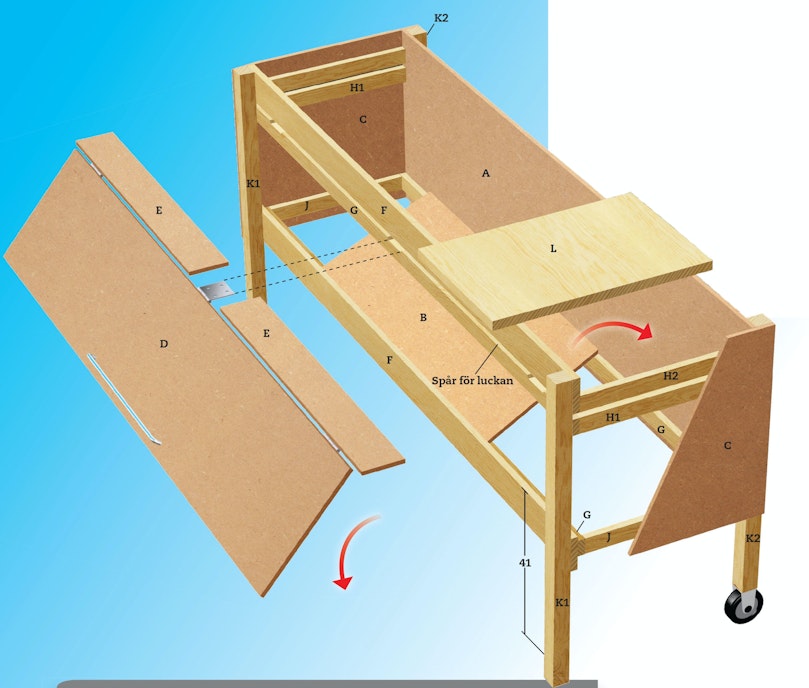

Bänken har enkel konstruktion: fyra ben, tre fasta sidor, en botten och en bänkskiva. Den stora, fällbara frontluckan ser till att dina maskiner inte täcks med damm och spån när du arbetar i verkstan.
Skruvlådor
Skruvlådorna är egentligen bara en lång låda, och den består av ett bakstycke (A), ett framstycke (B), ett anta mellanväggar (C) och en botten (D). Delarna limmas och skruvas lätt ihop.
Soptunna

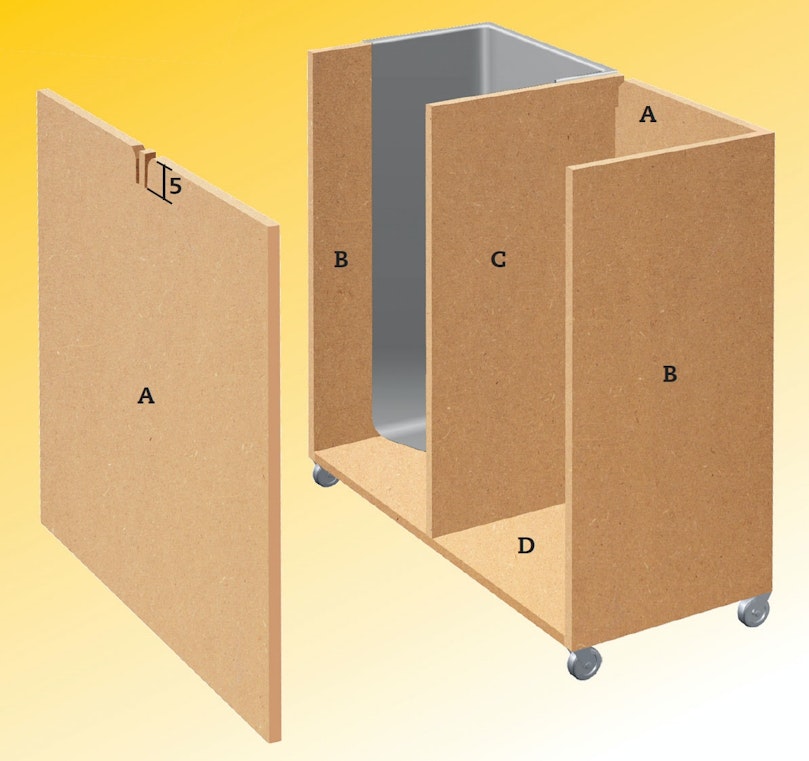

Du behöver 6 mdfskivor och 4 hjul för att snickra det praktiska, rullande stativet för sopsäckarna.
Med stativet slipper du skyffla ner sågspån i en plasthink, som du sedan lätt välter…
Anhåll
Börja med att kapa brädorna till önskad längd, men vänta med bredden (höjden) på brädan (A) tills du vet hur höga anhållen ska vara. Det räknar du ut om du följer anvisningarna i bildserien till höger. När alla delar har sågats till ska de bara skruvas ihop och förses med pluggar.
Video
Tips & Tricks

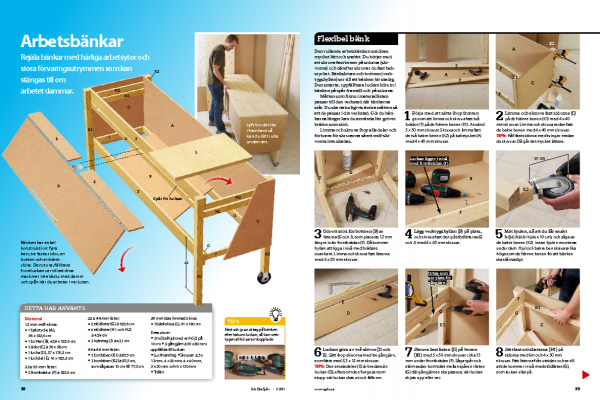

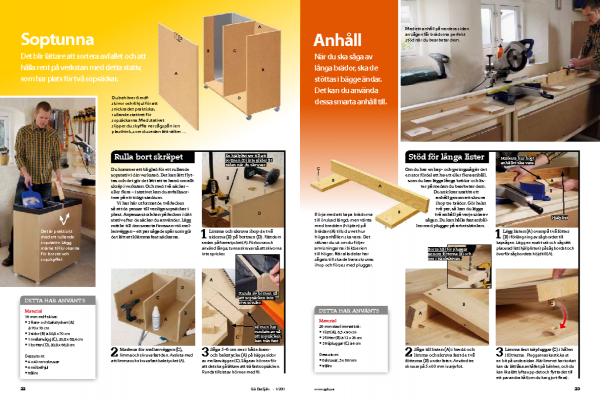

Tidningsartikel

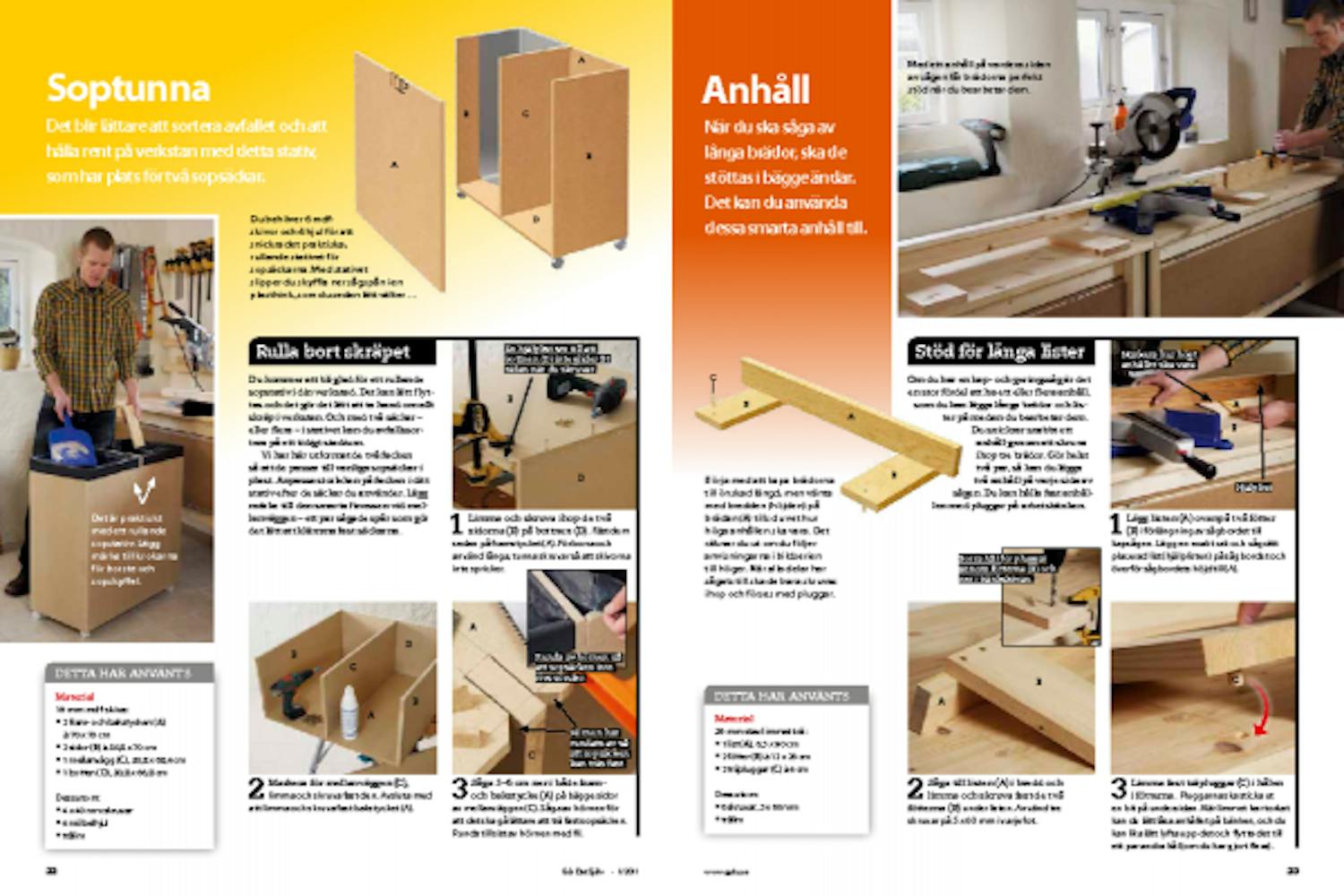

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
