Extra styrka krävs när trappan till ovanvåningen kommer att väga 1.700 kg, eftersom den är gjuten i betong. En så tung och samtidigt slank trappa kräver styrka både i den vägg som den ska fästas i, i golvet som vangen står på, i själva vangen som ska bära upp det hela, och i stegen som bara sitter fast på den ena sidan. Den extra styrkan åstadkoms med beslag och extra armeringsjärn som gjuts in på de rätta ställena.
Betongblandning med hög hållfasthet
Det krävs också en bra betong. Erling har använt en färdig blandning med hög hållfasthet från danska Kroghs A/S, där det bara ska tillsättas vatten. Trappans vang gjuts på plats, så det måste byggas en bra gjutform som betongen hälls ner i. Även stegen gjuts i gjutformar.
Det är viktigt att betong får tid att härda ordentligt innan formen tas bort. Hur länge beror på temperaturen i det rum som gjutformen står i. Här har betongen härdat i 2-3 dygn.
Räcket har Erling också designat själv, kapat till och valsat, men han har dock fått hjälp med svetsningen. Det är nämligen gjort av rostfritt stål, som är svårare att forma än obearbetat stål.
Betongtrappan gjuts i en form byggd av trä och vattenfast masonit.
Vangen förstärks med armeringsjärn och speciella beslag monteras för att fästa stegen. Plaströr läggs in för eldragningar, så att stegen ska kunna få belysning.
Räcket till trappan görs av rostfritt stål som först ska valsas och bockas och därefter svetsas ihop.
Instruktion
01
Steg gjuts, och golv och vägg armeras
7
Steg

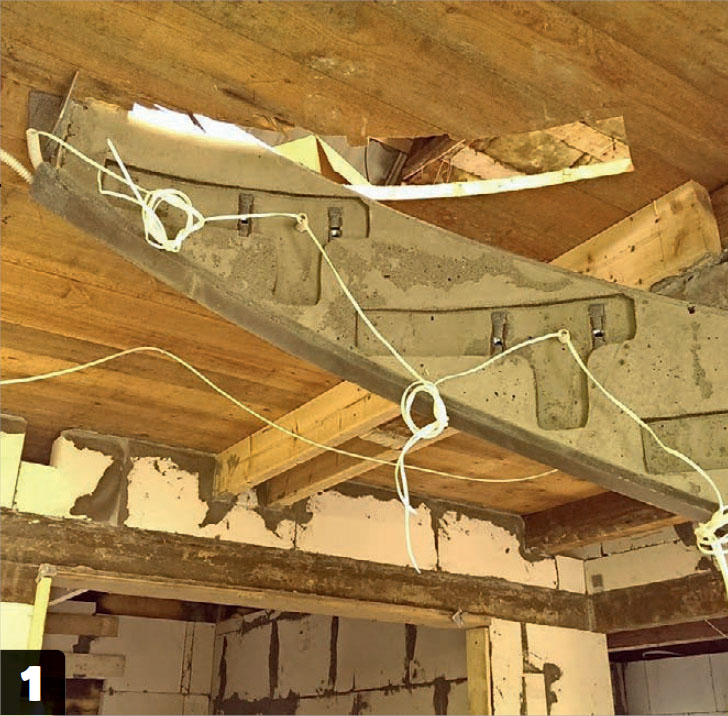

Stegen gjuts i betong i gjutformar med armeringsjärn i, så att de blir tillräckligt starka. Ett plaströr gjuts också in i varje steg för el, så att steget får belysning. På den sida där steget ska fästas i vangen, gjuts fast ett speciellt beslag som steget kan bultas fast med.
Hörnet på den vägg där trappan ska fästas förstärks med armeringsjärn ingjutna i betong. På samma sätt förstärks golvet där vangen ska börja, så att den är stadigt förankrad i det gjutna golvet.

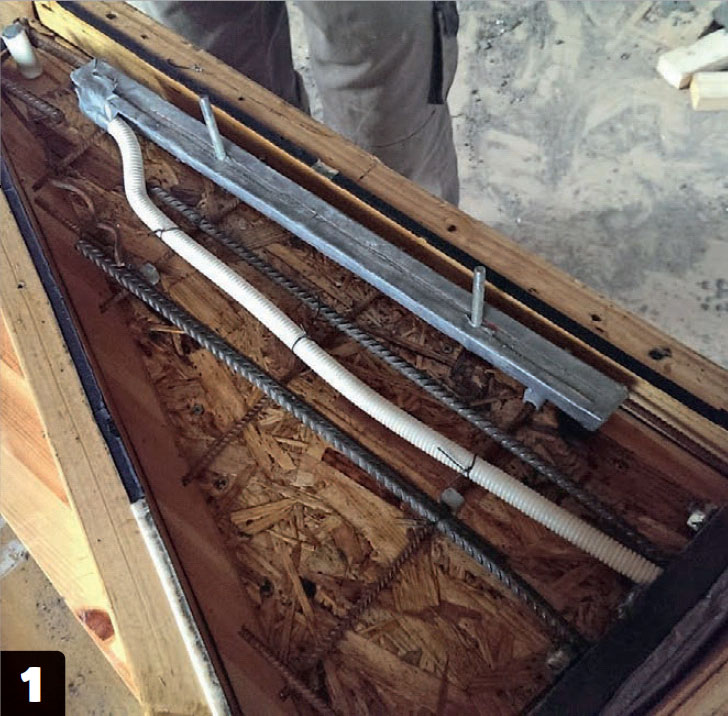

Gjutformen till stegen är byggd av trä. I formen sätts armeringsjärn och beslag, så att det går att fästa steget, samt elrör. Plats görs för en ljusskena och en platta på stegets ovansida.

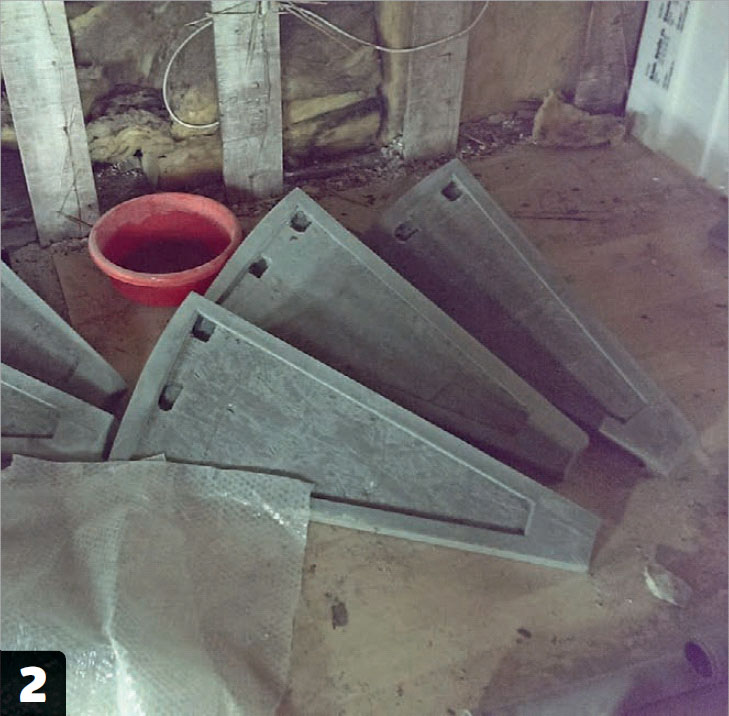

De färdiggjutna stegen har en liten fördjupning på ovansidan så att det finns plats för en platta. Den döljer beslagen i steget. Det är två hål i varje steg, så det går att bulta fast stegen i beslagen i vangen.

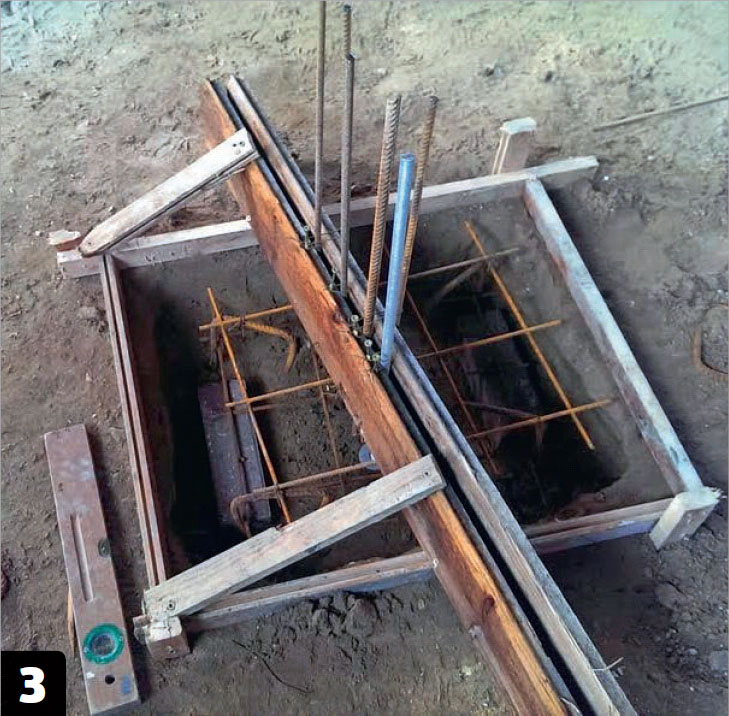

Armeringsjärn gjuts ner i golvet där trappans vang ska stå. Det ger trappan ett stadigt fundament att stå på. Armeringsjärnen hålls på plats med ett par brädor tills betongen har stelnat.

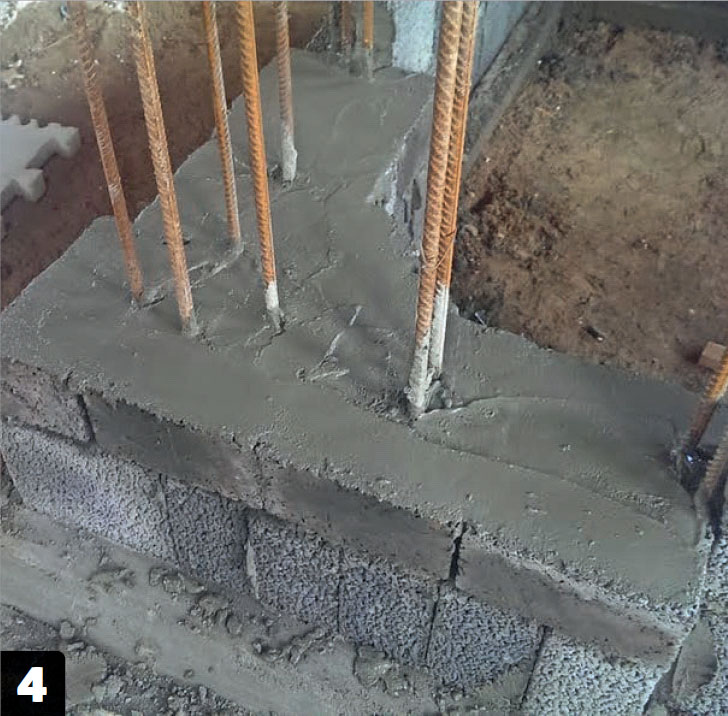

Ett stadigt fundament görs i hörnet av den vägg som vangen ska fästas i. Armeringsjärn gjuts fast mellan lecablocken för att förstärka hörnet extra mycket.
I hörnet byggs en gjutform som består av OSB-skivor. Skivorna hålls på plats med både längs- och tvärgående brädor, så att skivorna inte bågnar och det finns en stabil form att fylla med betong.

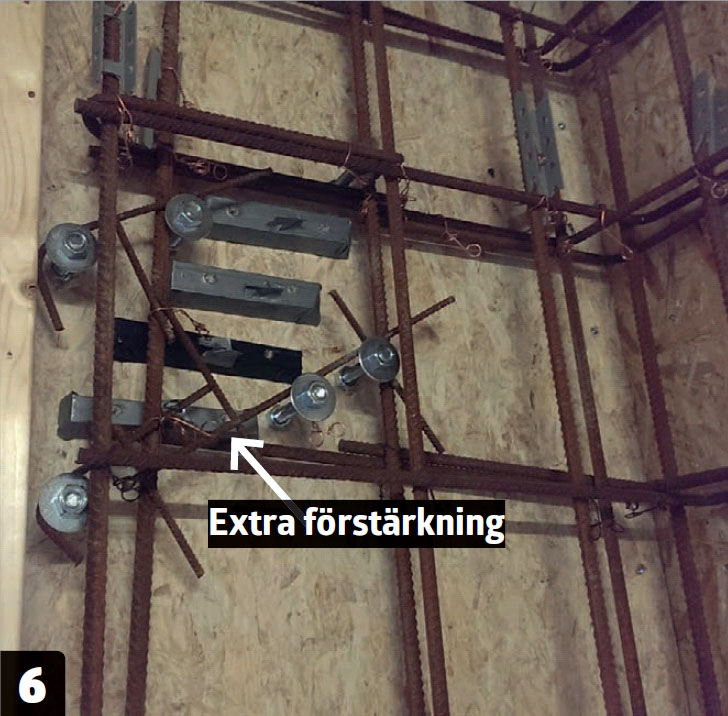

I gjutformen sitter armeringsjärn som ska gjutas in i betongen i hörnet. En extra förstärkning görs där trappvangen ska fästas i väggen, innan gjutformen fylls med betong.

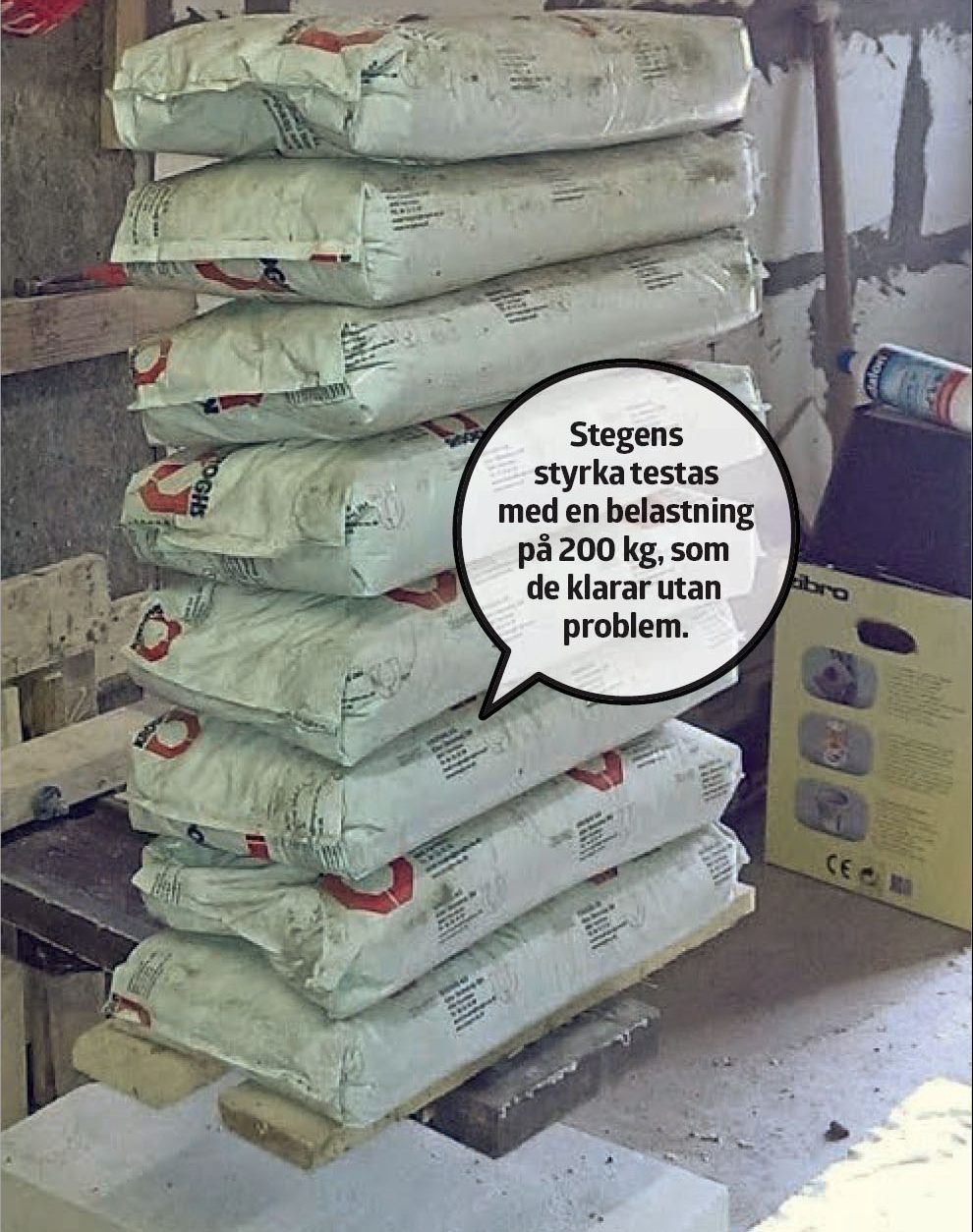

Stegens styrka testas. Betongsäckar staplas på varandra - totalt 200 kg - vilket stegen enkelt klarar av.
02
Vangen armeras och gjuts
6
Steg
Vangen ska gjutas direkt på plats, så en gjutform ska byggas exakt där trappan ska stå.
På ovanvåningen fästs ett snöre där trappans centrum ska vara. Med ett tungt lod i änden kan platsen rakt nedanför markeras på golvet, varifrån trappans rundning ritas upp. Den ritas direkt på det gjutna betonggolvet, då blir det lätt att se var gjutformen ska placeras. Den byggs av trä och vattenfast masonit. Armeringsjärn sätts i gjutformen för att förstärka vangen.

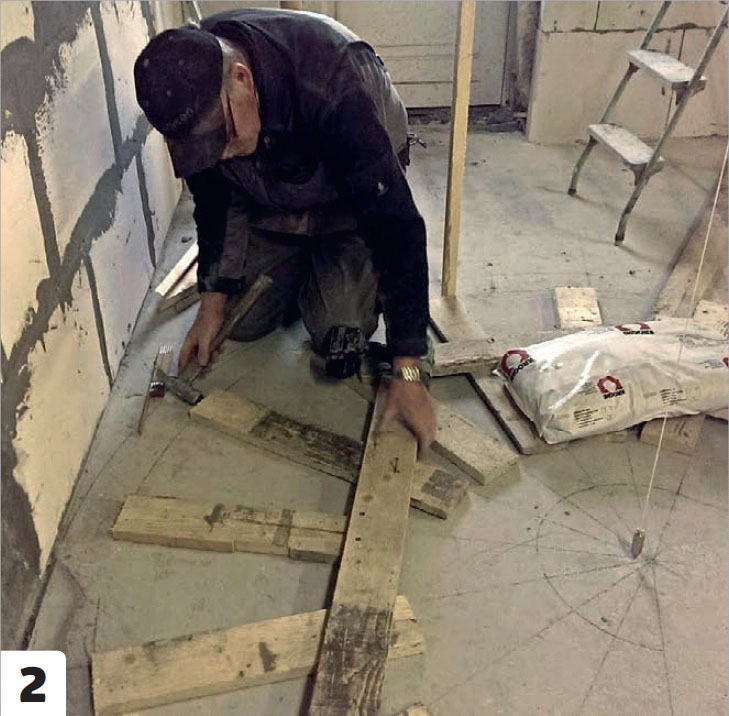

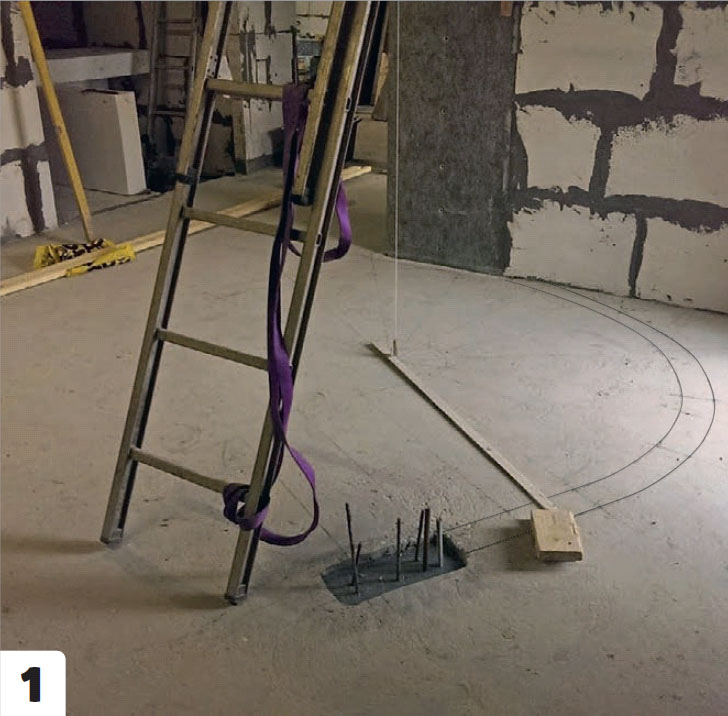

Golvet har gjutits runt armeringen som sticker upp där vangen ska möta golvet. Vangens böjning ritas upp med en list och en blyertspenna från centrummärket som har gjorts med ett lod från ovanvåningen.
Gjutformen till vangen byggs av trä efter markeringarna på golvet. Vangens böjning markeras med brädor på golvet, så att det vid änden av dessa kan ställas de lodräta reglar som gjutformen byggs av.

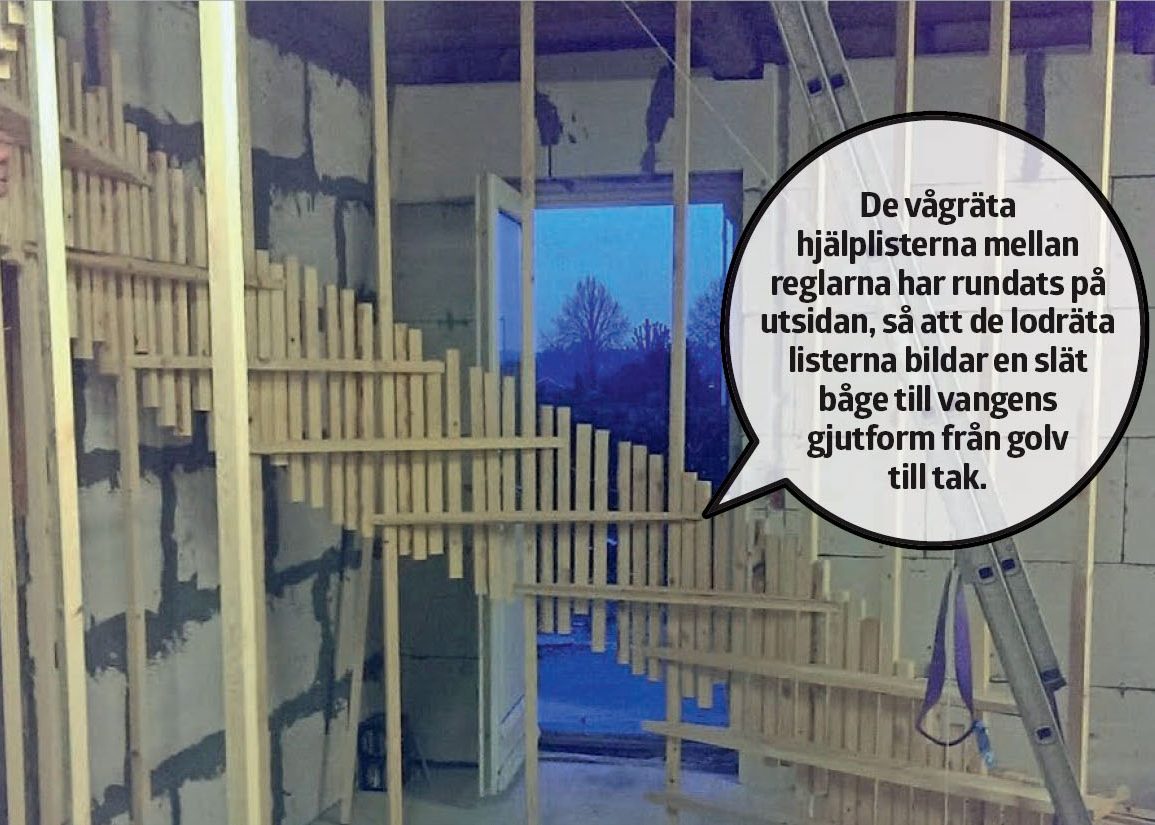

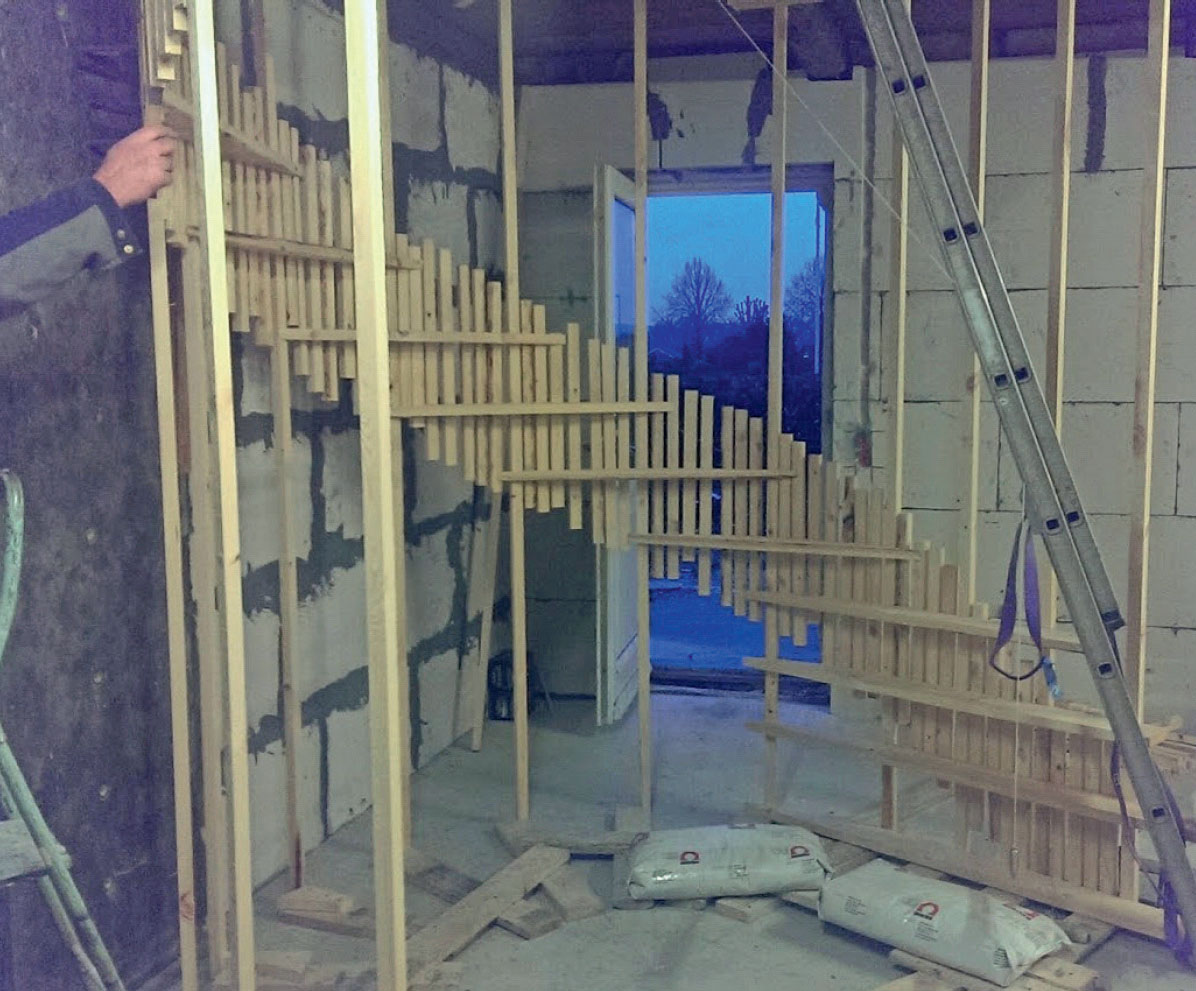

Mindre, lodräta lister fästs mellan reglarna så att gjutformen får sin rundning från golvet upp mot ovanvåningen. Mellan reglarna fästs vågräta hjälplister, som har rundats till på utsidan, som de mindre, lodräta listerna stöttar sig mot så att de bildar en mjuk båge.

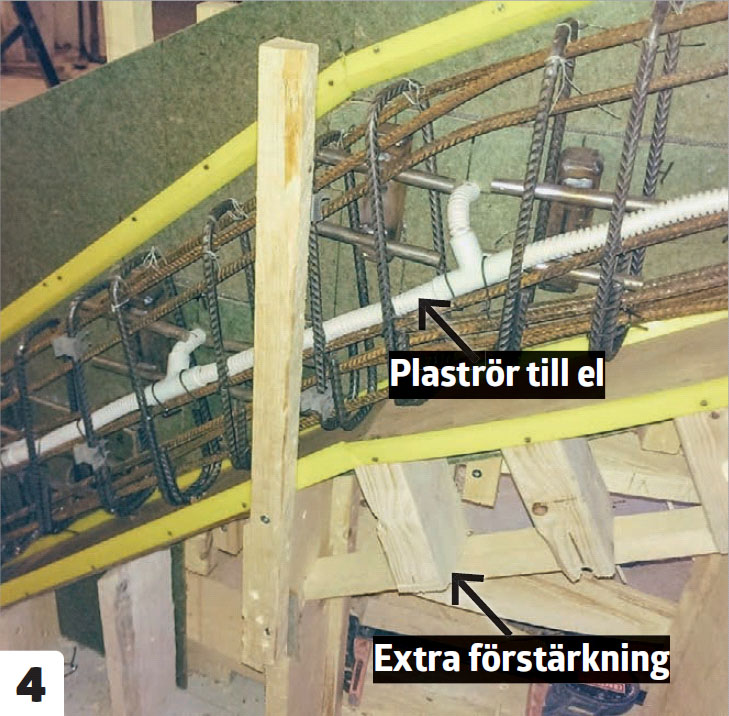

Armeringsjärn bockas och fästs i gjutformen som kläs med vattenfast masonit och förstärks på undersidan. Plaströr dras i formen till el med en utgång vid varje steg.

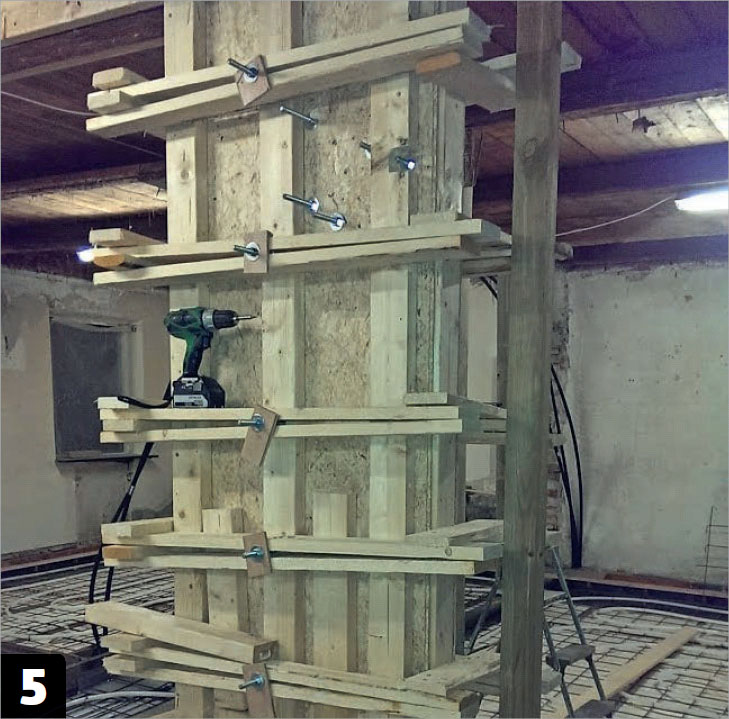

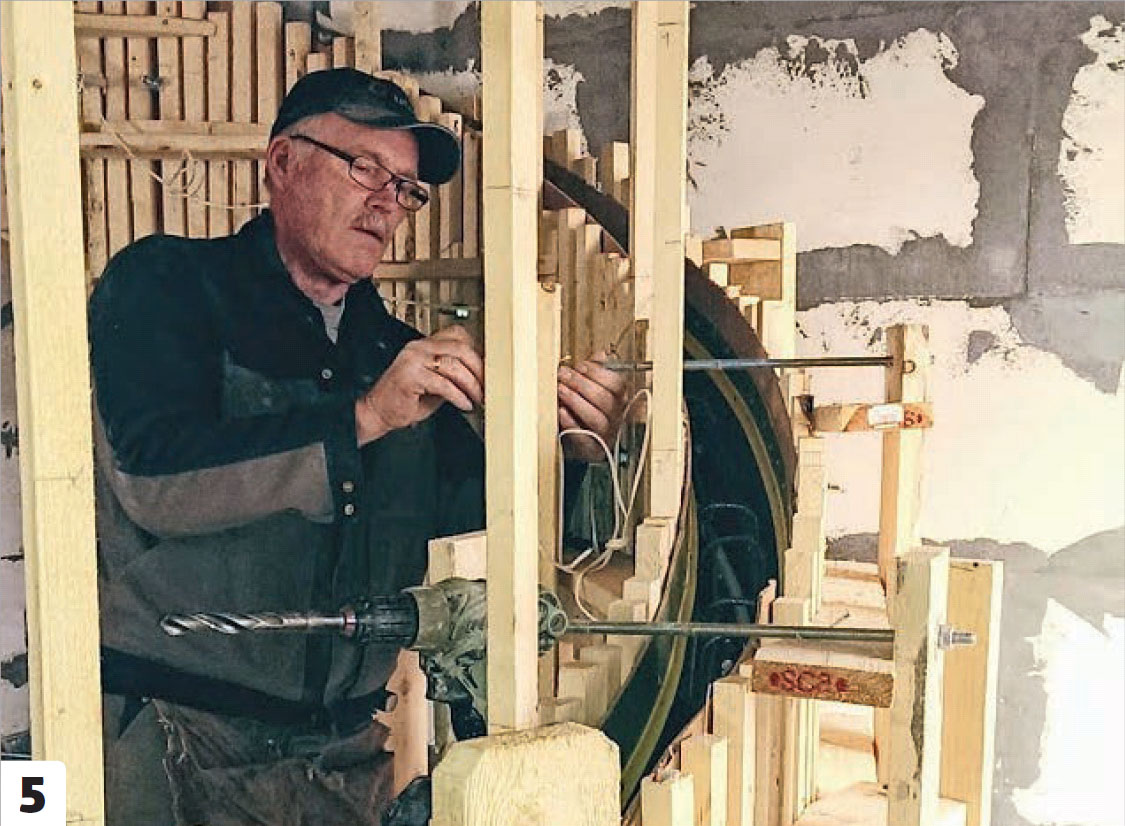

De lodräta reglarna på båda sidor om gjutformen spänns fast med långa skruvar och muttrar. Trycket på formen blir stort när den fylls med betong, så den måste vara stark!

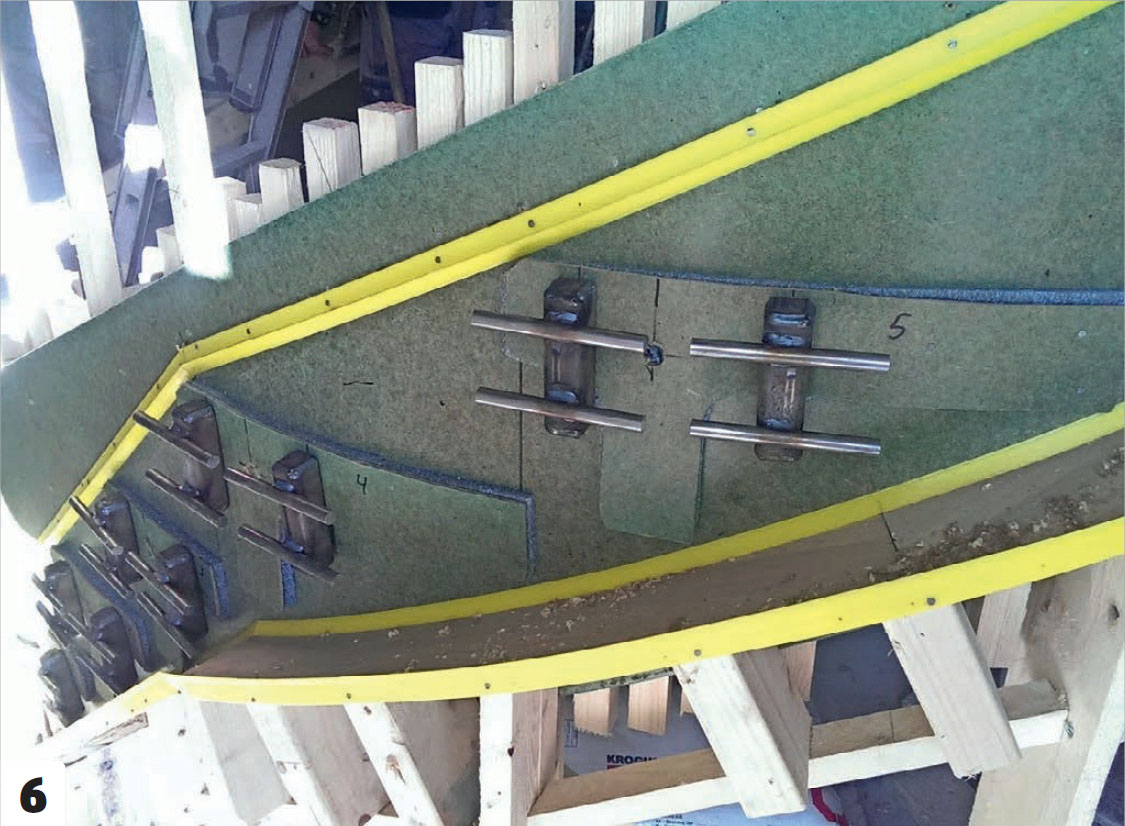

För varje steg gjuts ett specialbyggt beslag in i vangen. Det ser till att det svävande steget kan fästas i vangen och att steget sitter fast ordentligt.
03
Steg bultas fast och räcket monteras
6
Steg

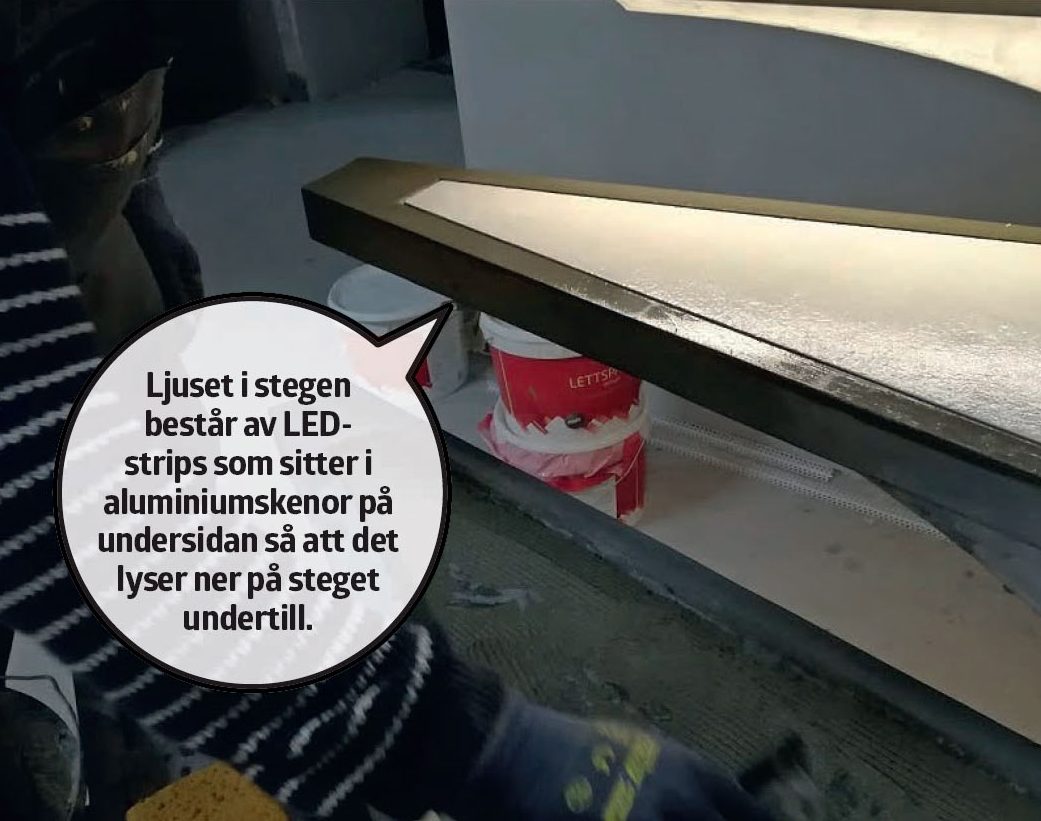

Stegen bultas fast i vangen med hjälp av de speciella beslag som har gjutits in i både steg och vang. När alla steg sitter fast läggs plattor i den lilla fördjupningen i stegen. Plattorna döljer beslagen. Även belysning monteras i stegen, så att de går att se i mörkret.
Räcket består av fyra moduler som har svetsats ihop i verkstan och slutmonteras först när modulerna fästs i vangen. Rostfritt stål kräver extra bearbetning - det ska först valsas och sedan böjas för att få den rätta formen som passar till vangens rundning.
El ska dras ut i varje steg så att de får belysning. Till varje steg, inklusive deras understöd, har det dessutom gjorts en liten fördjupning i vangen.

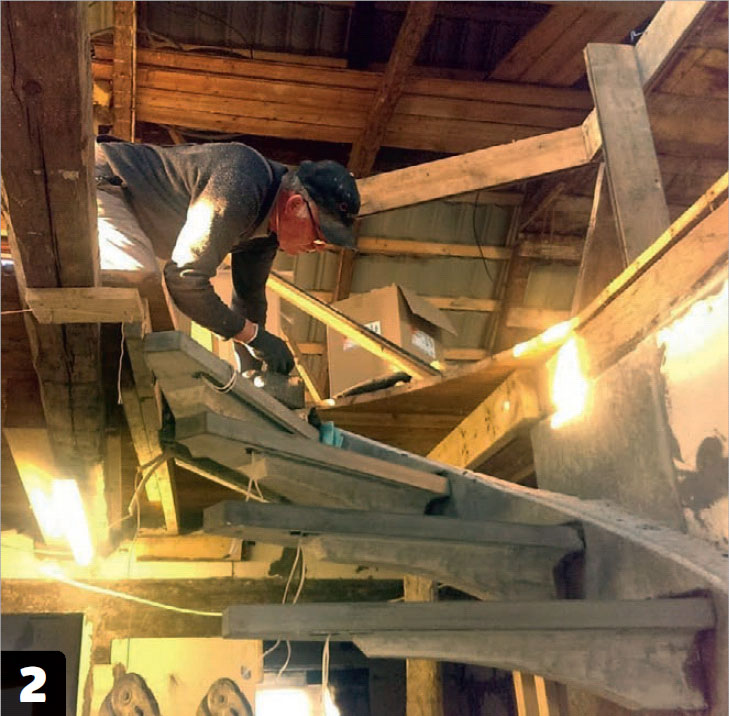

Stegen bultas fast i vangen. På den breda sidan av varje steg har ett beslag gjutits in i steget så att det kan fästas i beslaget som har gjutits in i vangen. Det gör att steget sitter fast stenhårt.
Plattorna kapas så att de passar ner i stegens fördjupningar - en platta per steg. Plattorna döljer bultarna som stegen sitter fast i vangen med. Plattorna limmas fast med kakellim och fogas runt om med fogmassa.

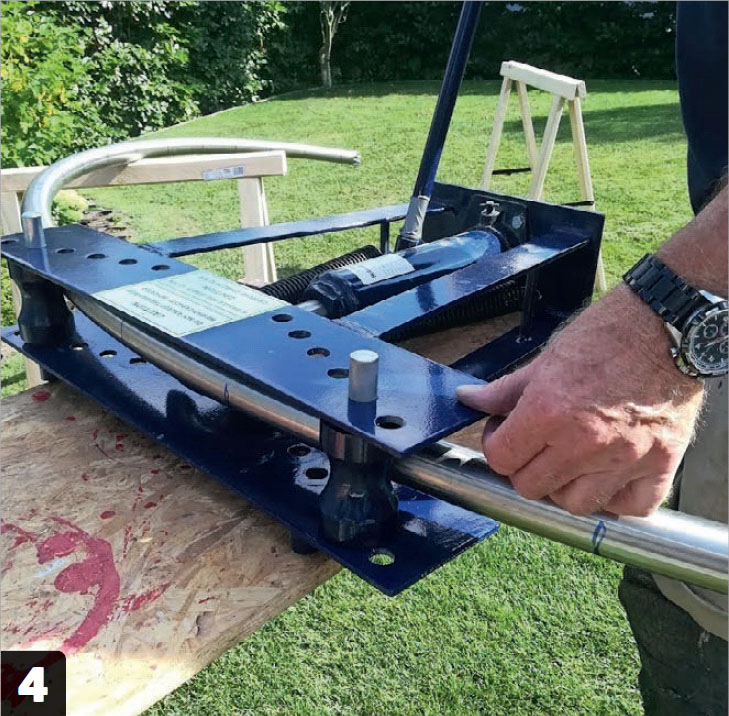

Räcket av rostfritt stål tar form i en rörbock efter att det har valsats. Rostfritt stål är svårbearbetet, här är det ledstången som vrids rätt på känsla, eftersom det inte finns några mått att gå efter.

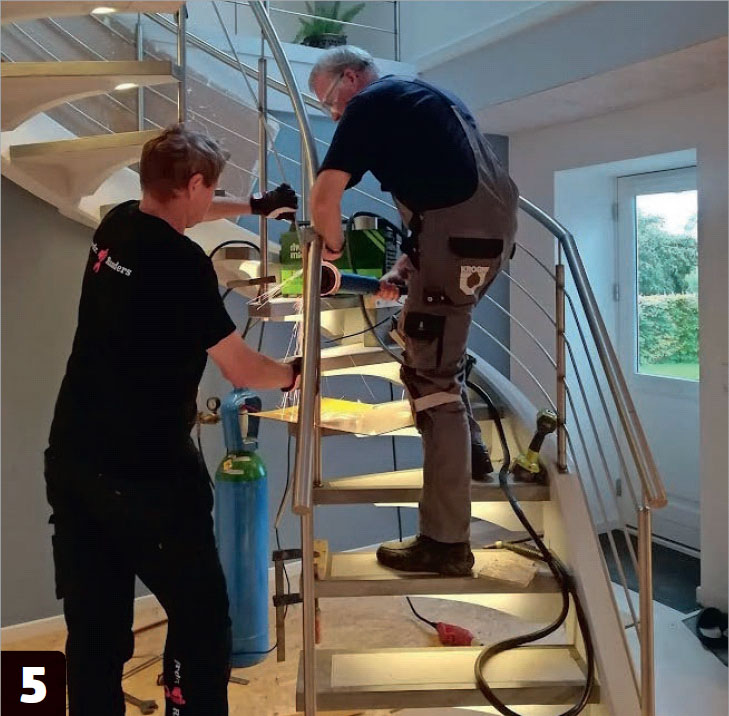

Räcket monteras på trappan. Det svetsas först ihop till fyra större moduler som därefter monteras på trappan ett efter ett - det går lättare att hantera på det sättet.

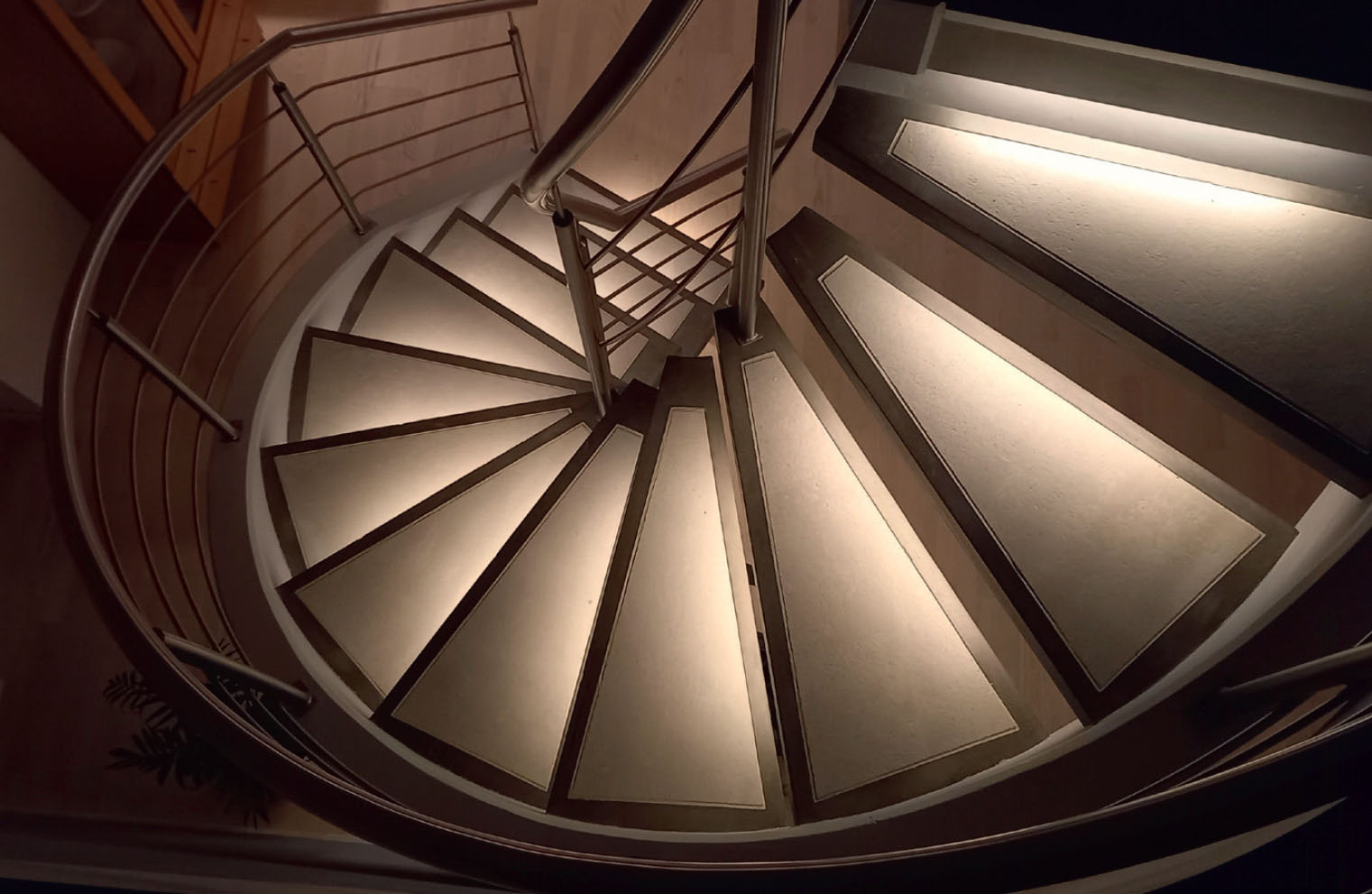

Ljuset i stegen gör det lätt att se var du ska gå. Det styrs med ett så kallat astrour som tänds när solen går ner och slocknar när solen går upp.
Ritning
Så här byggs trappan

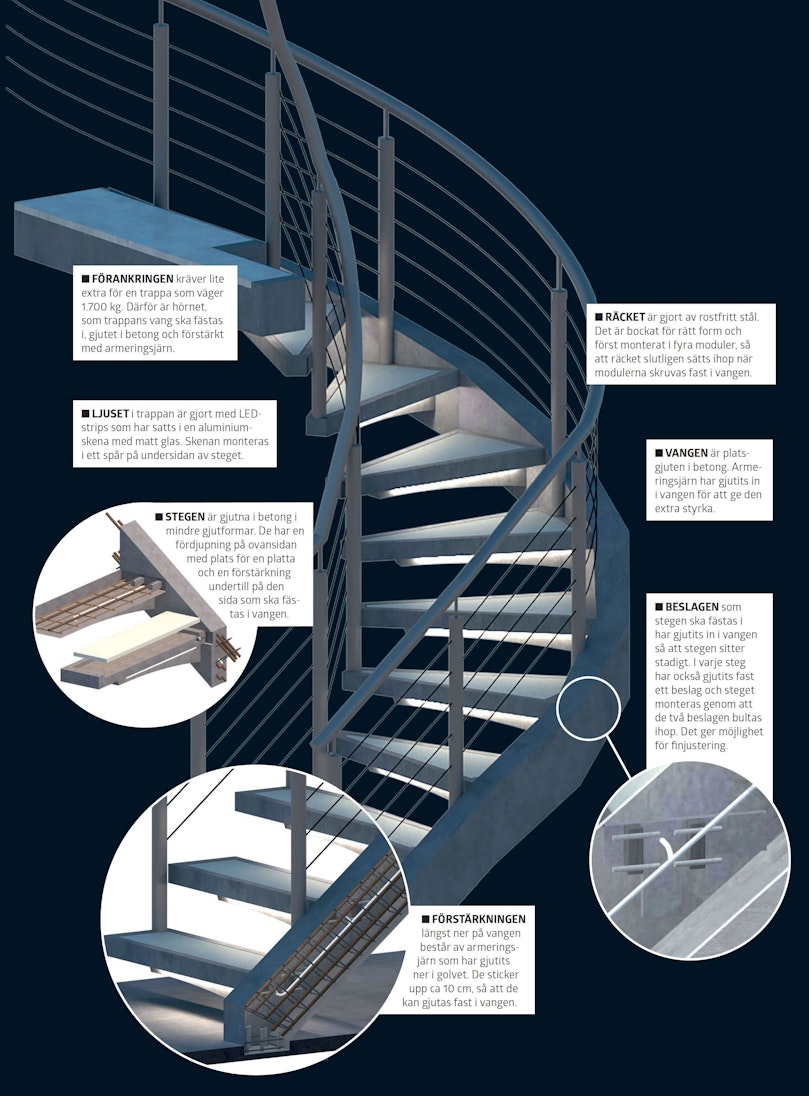

Trappans speciella konstruktion med bara en vang gör att förstärkningar är extra viktiga, så att den totalt 1.700 kg tunga trappan blir stadig. Förstärkningarna finns både i steg och vang och där den fästs uppe och nere.

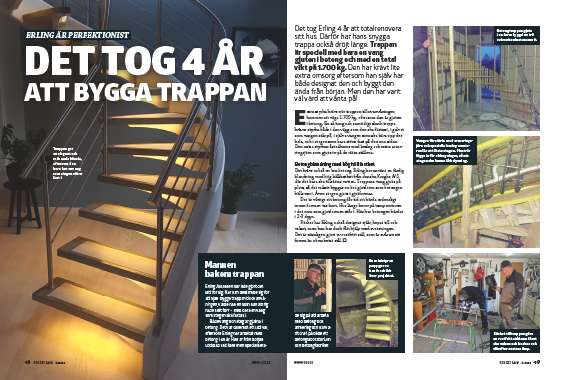

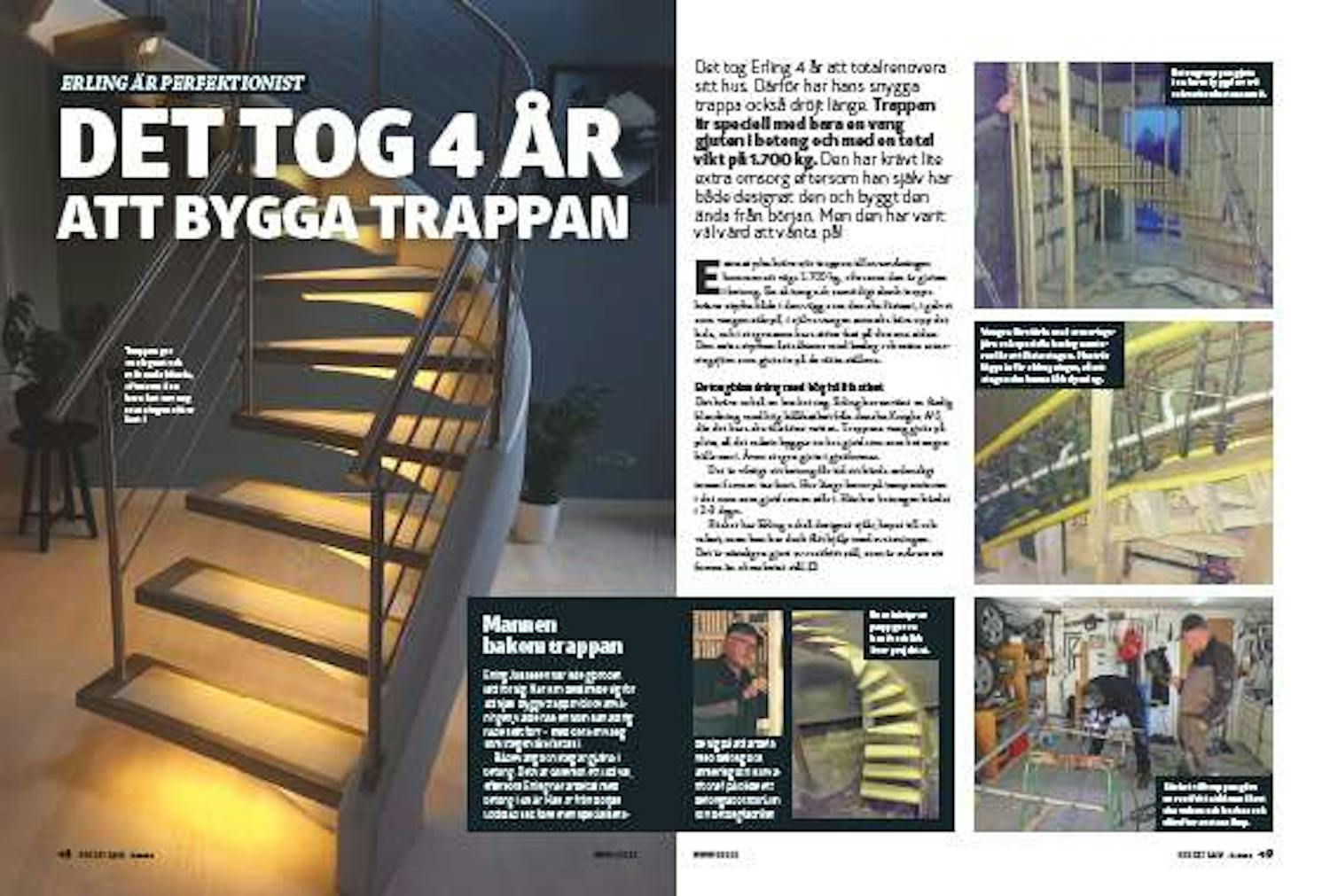

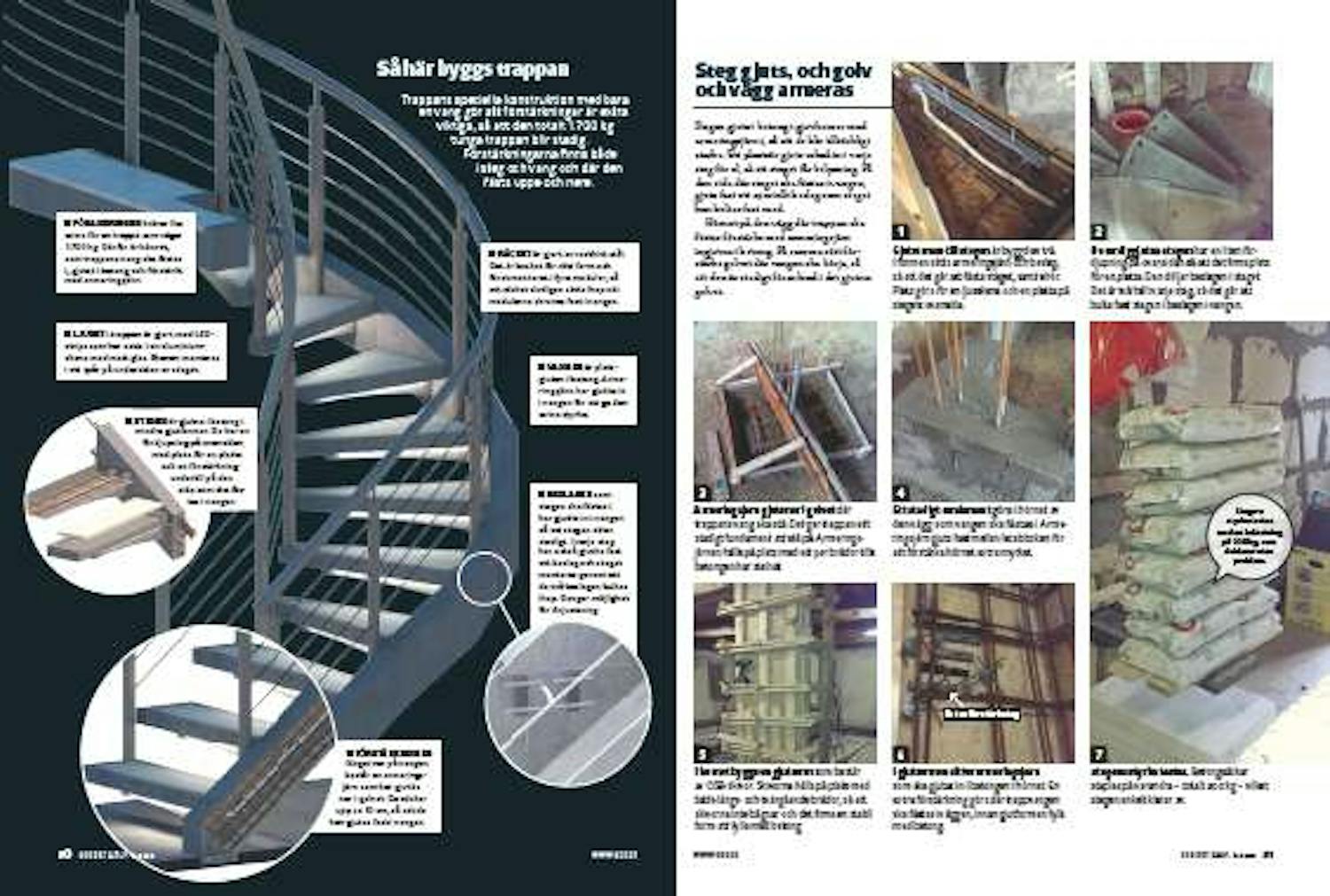

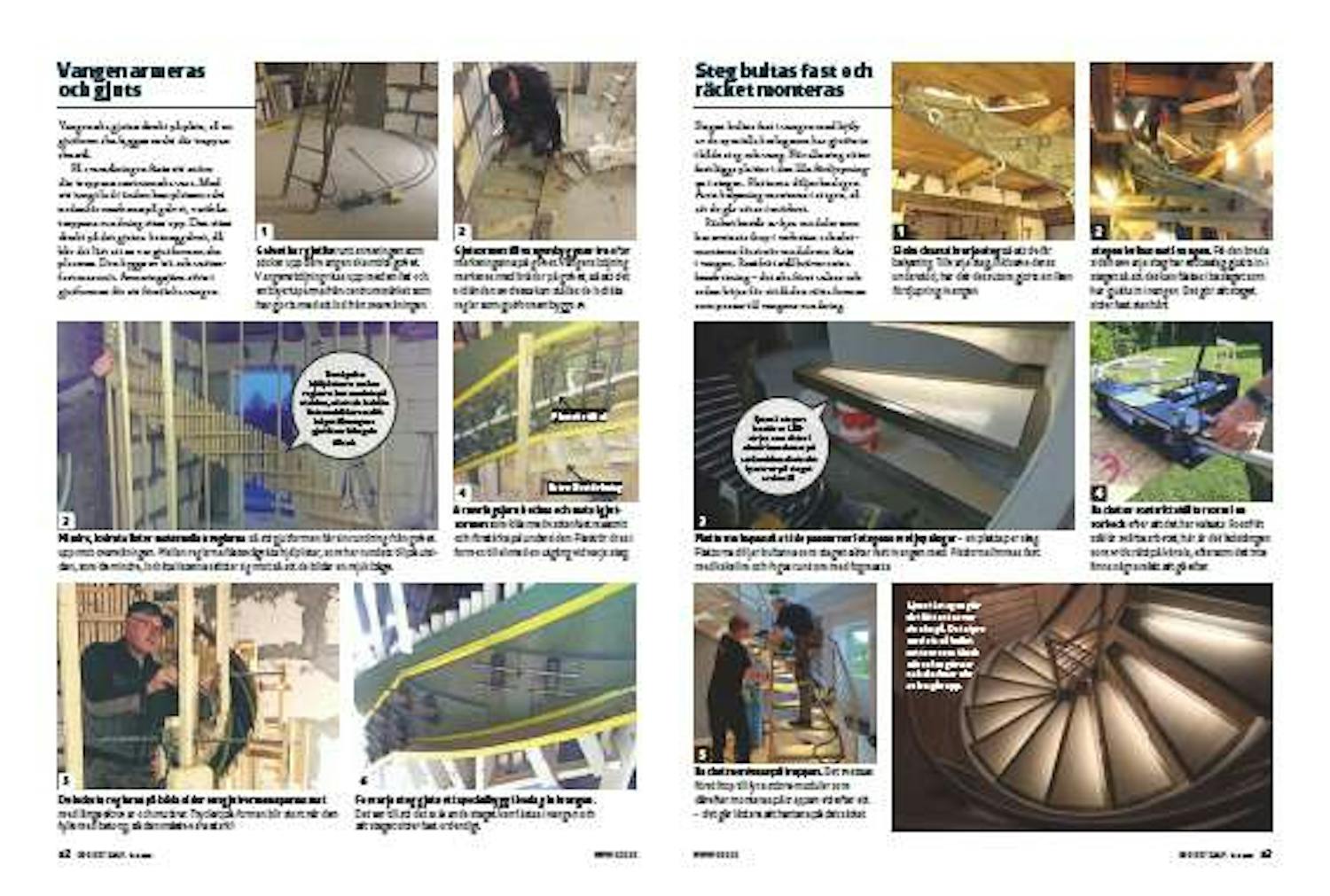

Tidningsartikel
