Svagström kräver inte elektriker
Instruktion
01
Så här monterar du delarna
9
Steg

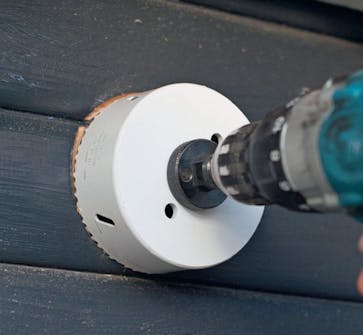

Borra hål i väggen för ventilationsröret. Välj en borr/hålsåg som är något större än rörets diameter.

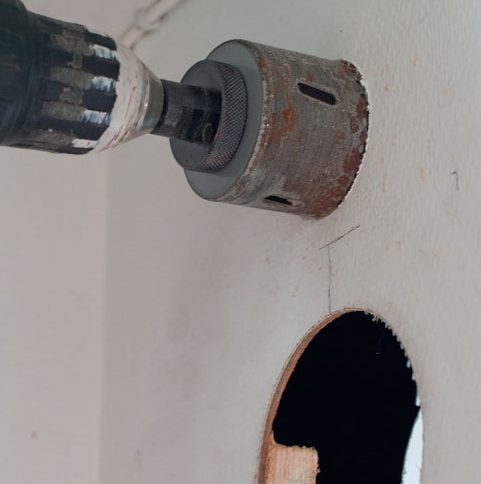

Borra hål för strömbrytaren. Välj en borr/ hålsåg som passar till dosan, som kontakten ska monteras i. Det är ju bra att kunna stänga av fläkten när du är i stugan.

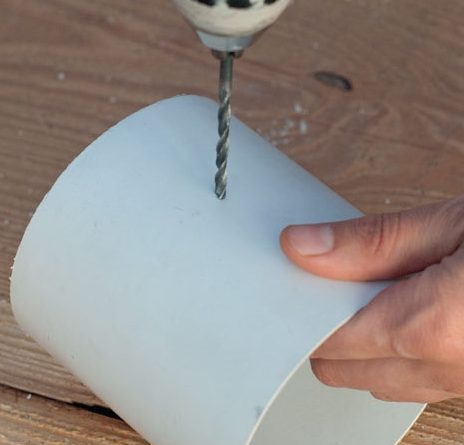

Borra hål i röret så att du kan ansluta en sladd mellan fläkten och strömbrytaren.
TIPS: I tegelväggar kan du fräsa in sladden.
Anpassa fläkten. Den sitter ofta i en fyrkantig ram, som är lite för stor för att få plats i ett runt rör. Du måste därför såga av hörnen.

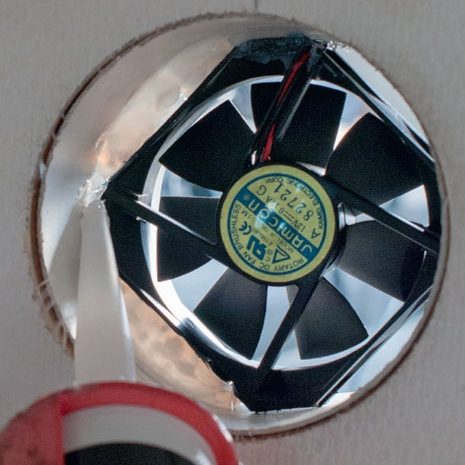

Limma fast fläkten i röret, som du nu har skjutit in i väggen. Sätt upp ventilationsgaller utvändigt.
VIKTIGT! Se till att fläkten vänds så att luften blåses in och inte sugs ut!

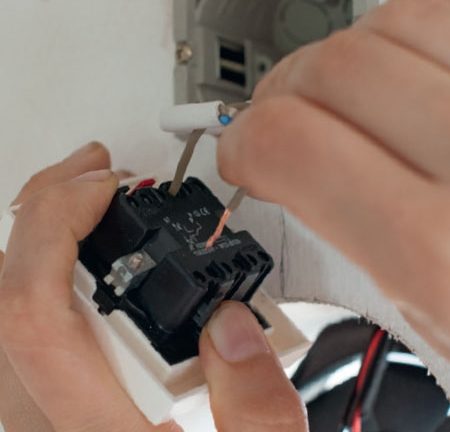

Anslut sladden. Den bruna ledaren (visas som röd i kopplingsschemat) från kondensatorn och regulatorn ska anslutas till strömbrytaren. Anslut också den bruna ledaren från solcellen.

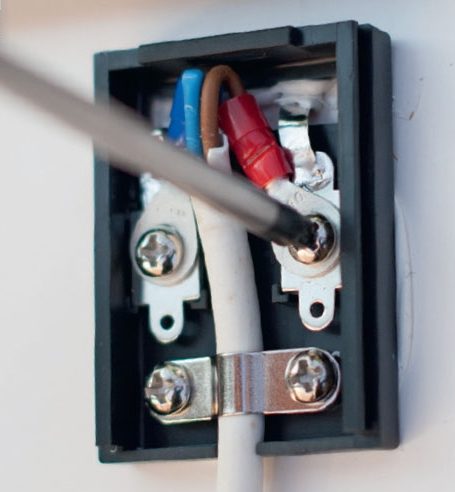

På baksidan av solcell-panelen ansluts den bruna ledaren till plus och den blå till minus. Men först ska de förses med var sin rör- eller gaffelkabelsko.

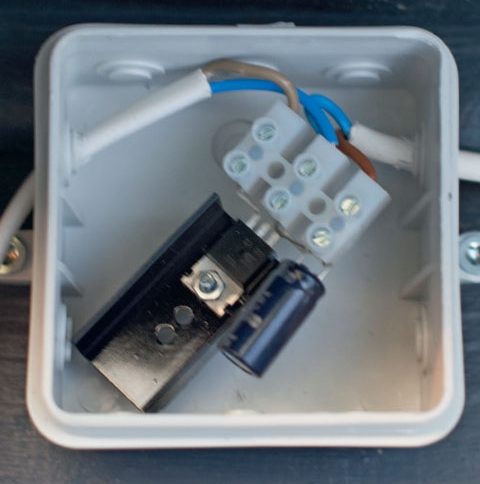

Mellan solcellen och fläkten kopplas sladdarna till kondensatorn och spänningsregulatorn. Se kopplingsschema till höger.

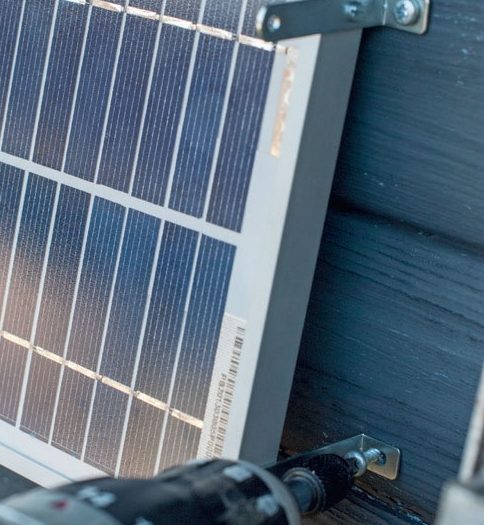

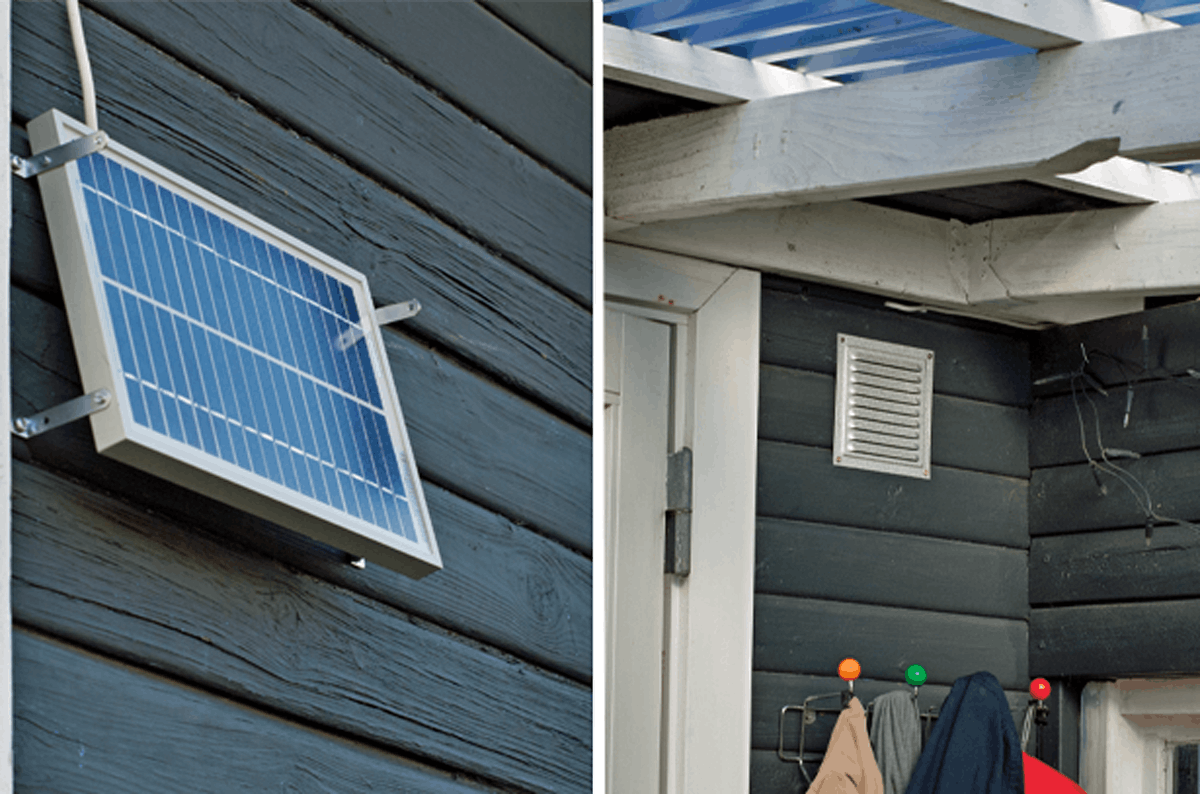

Sätt upp solcellen på väggen med lämpliga beslag. Solcellen fungerar bäst om du vänder den mot söder.
Material

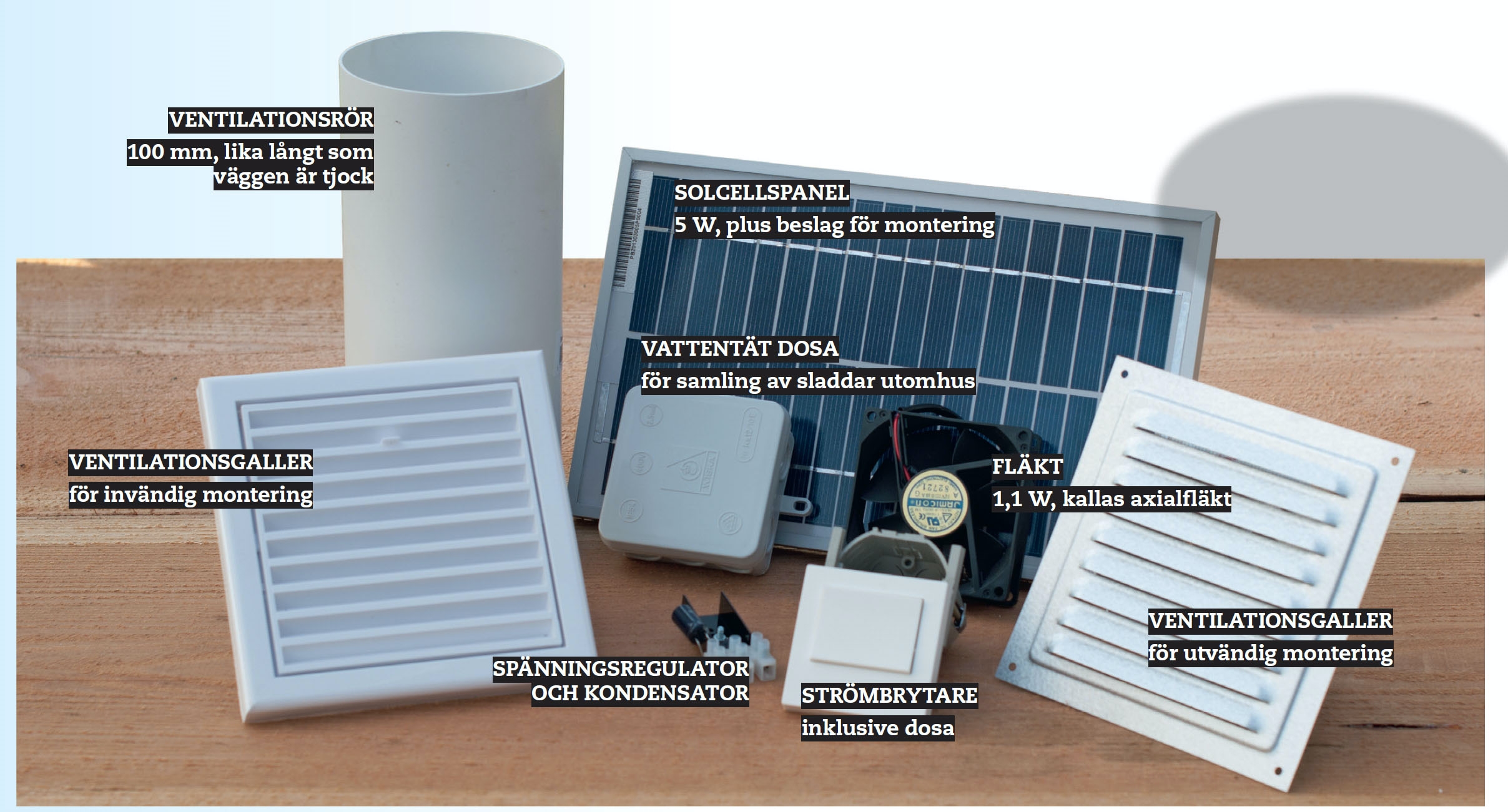

Elektronikdelar (kjell.se):
• 5 W solcell och beslag för montering
• 1,1 W fläkt
• Spänningsregulator och kondensator
Övriga delar:
• 100 mm ventilationsrör
• Ventilationsgaller, invändigt
• Ventilationsgaller, utvändigt
• Kontakt med dosa
• Vattentät dosa för kopplingar
• Sladd av standardtyp
• Byggfogmassa
Tidsförbrukning
Ett par timmar.
Pris
Cirka 600 kr för både elektronik och andra delar.
Svårighetsgrad
En uppgift som nästan alla kan sätta igång med.
Ritning
Så här kopplar du ihop delarna
Video
Tidningsartikel

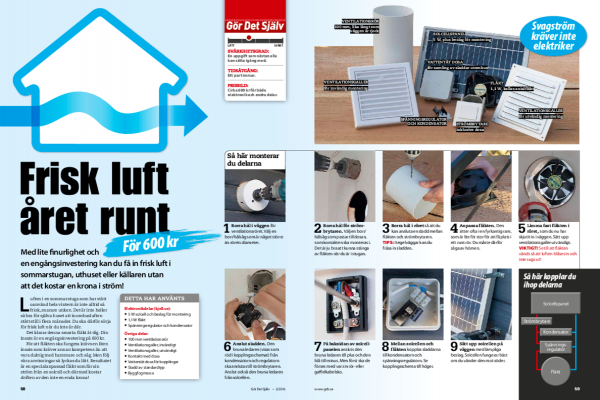

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
