Intro
Instruktion
01

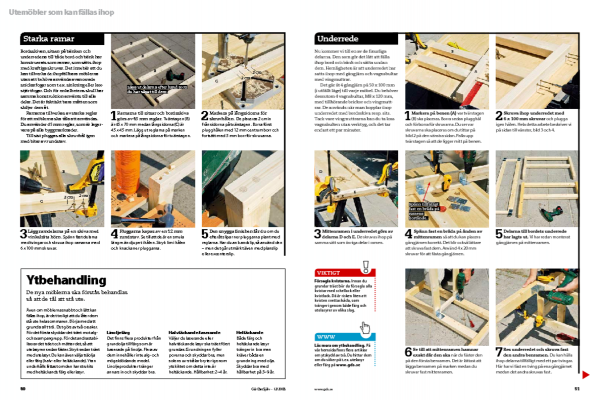

Starka ramar
5
Steg
Bordsskivan, sitsen på bänken och underredena till både bord och bänk har konstruerats som ramar, som sätts ihop med kraftiga skruvar. Det innebär att du kan tillverka de ihopfällbara möblerna utan att behöva använda avancerade snickarfogar som t.ex. sinkning eller lax-stjärtfogar. Och för enkelhetens skull har samma konstruktion använts till alla delar. Det är faktiskt bara måtten som skiljer dem åt.
Ramarna tillverkas av starka reglar för att möblerna ska tåla att användas. Du använder 45 mm reglar, som är lagervara på alla byggmarknader.
Till sist pluggas alla skruvhål igen med bitar av rundstav.

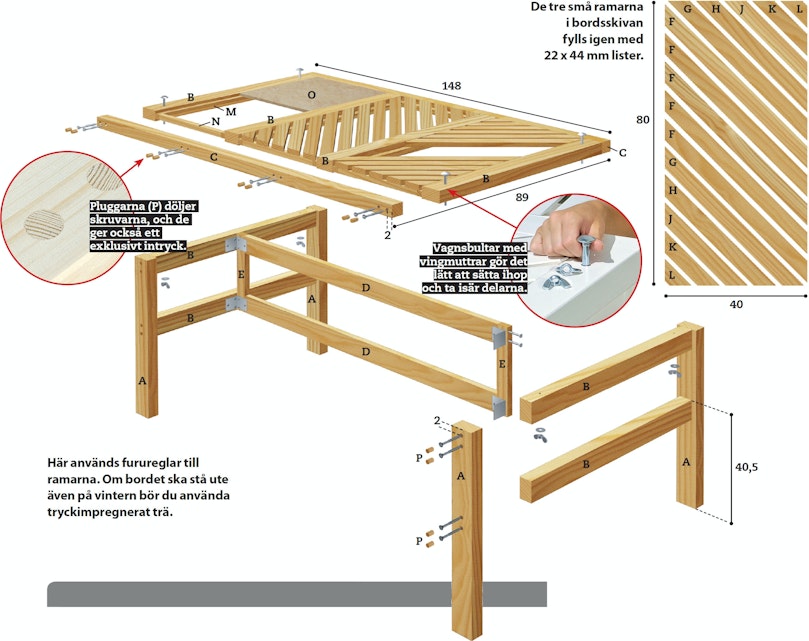

Ramarna till sitsar och bordsskiva görs av 45 mm reglar. Tvärstagen (B) är 45 x 70 mm medan långsidorna (C) är 45 x 45 mm. Lägg ut reglarna på marken och markera på långsidorna för tvärstagen.

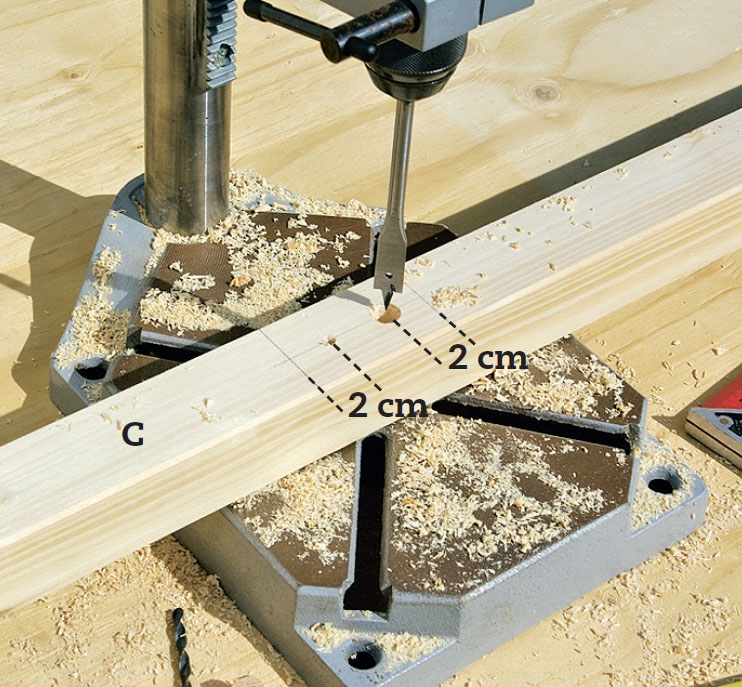

Markera på långsidorna för skruvhålen. De placeras 2 cm in från sidorna på tvärstagen. Borra först plugghålen med 12 mm centrumborr och fortsätt med 5 mm borr för skruvarna.

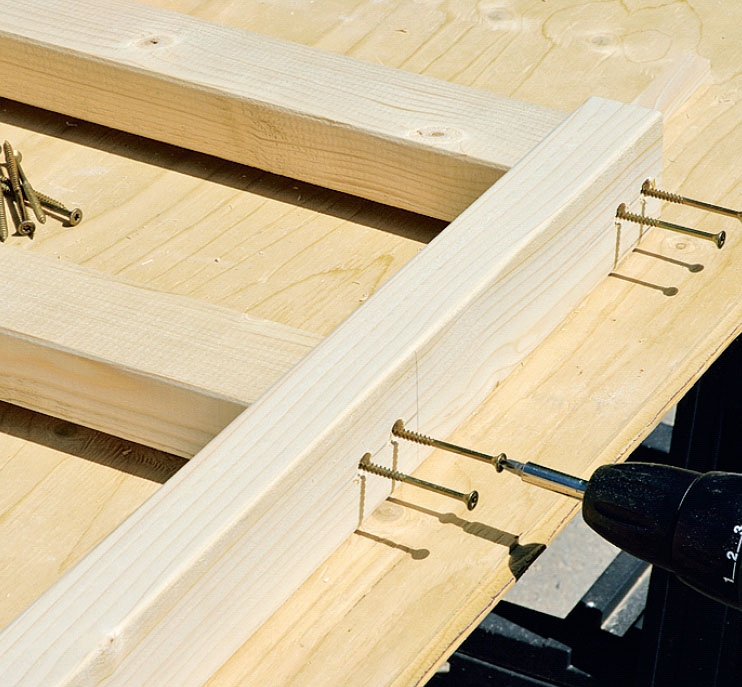

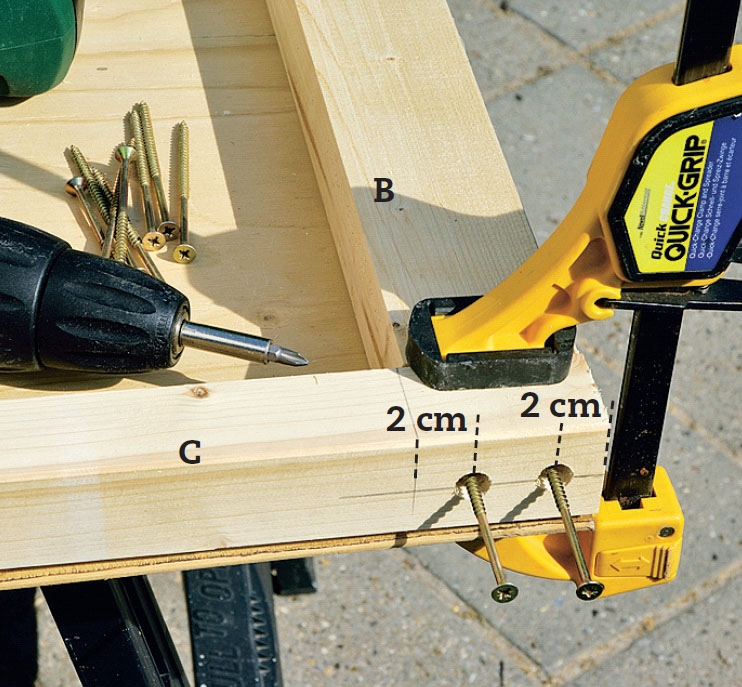

Lägg ramdelarna på en skiva med vinkelräta hörn. Spänn fast delarna med tvingar och skruva ihop ramarna med 6 x 100 mm skruvar.

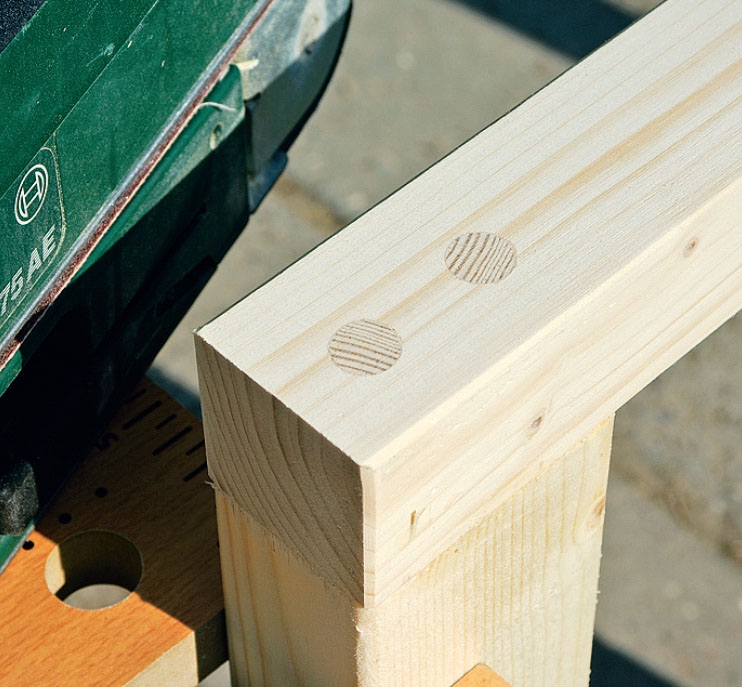

Pluggarna kapas av en 12 mm rundstav. Se till att de är en smula längre än djupet i hålen. Stryk lim i hålen och knacka ner pluggarna.
02
Underrede
7
Steg
Nu kommer vi till en av de finurliga delarna. Den som gör det lätt att fälla ihop bord och bänk och sätta undan dem. Hemligheten är att underredet har satts ihop med gångjärn och vagnsbultar med vingmuttrar.
Det går åt 4 gångjärn på 50 x 100 mm (i utfällt läge) till varje möbel. Du behöver dessutom 4 vagnsbultar, M8 x 120 mm, med tillhörande brickor och vingmuttrar.

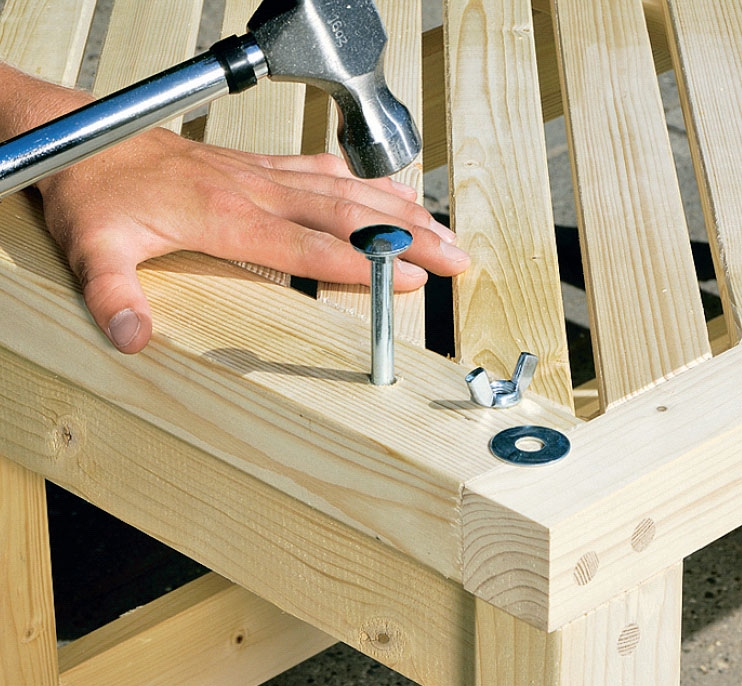

De används när man kopplar ihop underredet med bordsskiva resp. sits. Tack vare vingmuttrarna kan du ta loss vagnsbulten utan verktyg, och det tar endast ett par minuter.

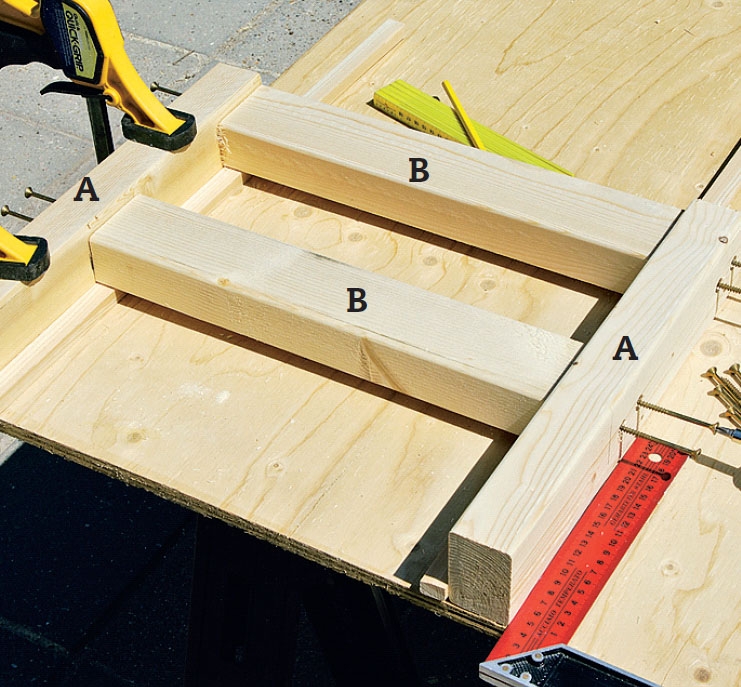

Markera på benen (A) var tvärstagen (B) ska placeras. Borra sedan plugghål och förborra för skruvarna. Du ser var skruvarna ska placeras om du tittar på bild 2 på den vänstra sidan. Palla upp tvärstagen så att de ligger mitt på benen.
Skruva ihop underredet med 6 x 100 mm skruvar och plugga igen hålen. Hela detta arbete beskriver vi på sidan till vänster, bild 3 och 4.

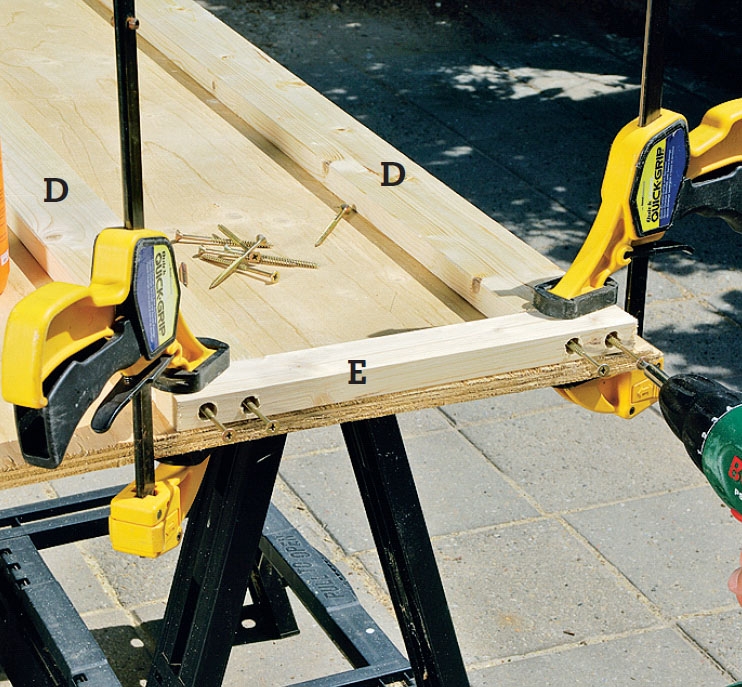

Mittenramen i underredet görs av delarna D och E. De skruvas ihop på samma sätt som övriga delar i ramen.

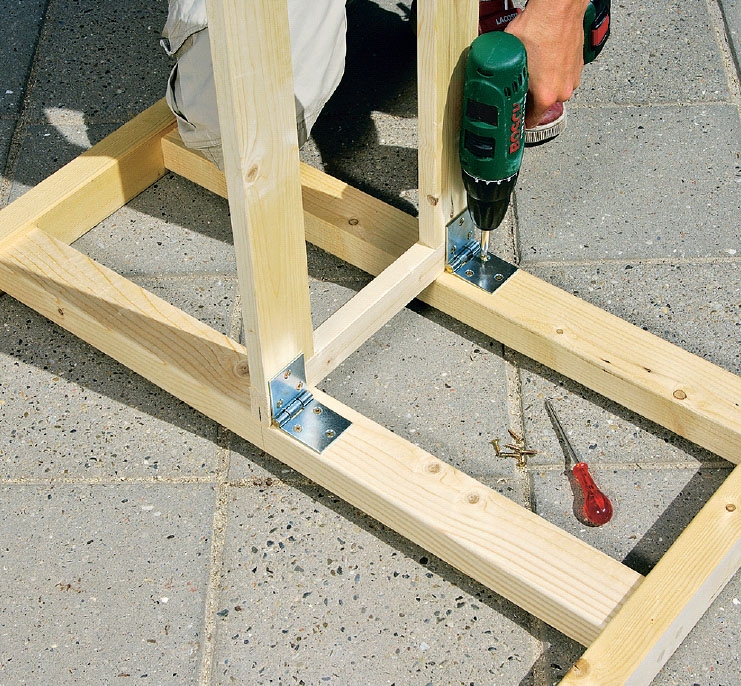

Spänn fast en bräda på änden av mittenramen så att du kan placera gångjärnen korrekt. Det blir också lättare att skruva fast dem. Använd 4 x 20 mm skruvar för att fästa gångjärnen.
Se till att mittenramen hamnar exakt där den ska när du fäster den på den första benramen. Det är lättast att lägga benramen på marken medan du skruvar fast mittenramen.
03

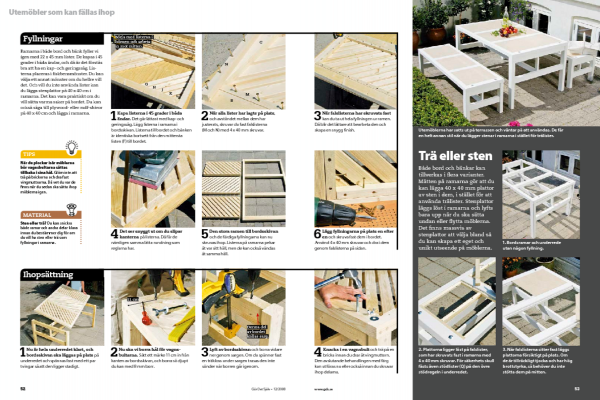

Fyllningar
6
Steg
Ramarna i både bord och bänk fyller vi igen med 22 x 45 mm lister. De kapas i 45 grader i båda ändar, och då är det förstås bra att ha en kap- och geringssåg. Listerna placeras i fiskbensmönster. Du kan välja ett annat mönster om du hellre vill det. Och vill du inte använda lister kan du lägga stenplattor på 40 x 40 cm i ramarna. Det kan vara praktiskt om du vill sätta varma saker på bordet. Du kan också såga till plywood- eller mdf-skivor på 40 x 40 cm och lägga i ramarna.

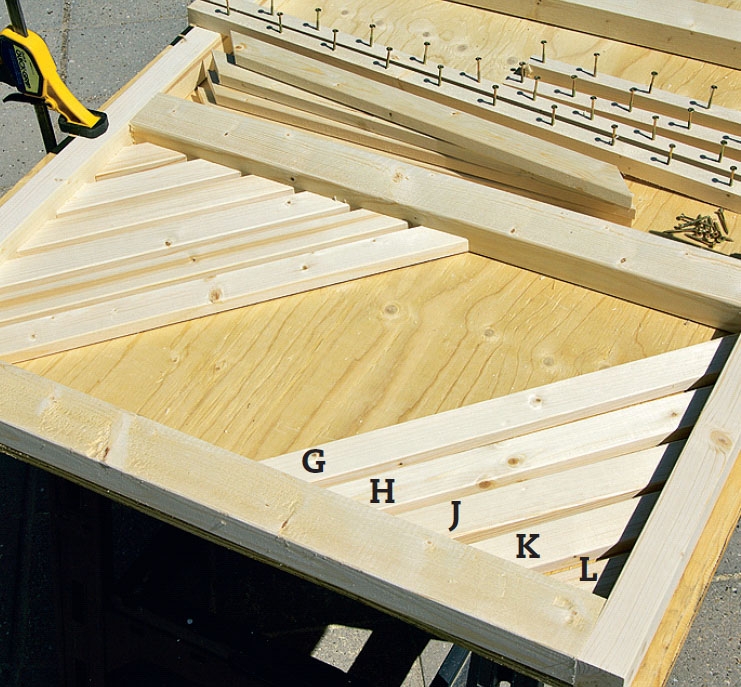

Kapa listerna i 45 grader i båda ändar. Det går lättast med kap- och geringssåg. Lägg listerna i ramarna i bordsskivan. Listerna till bordet och bänken är identiska bortsett från den mittersta listen (F) till bordet.

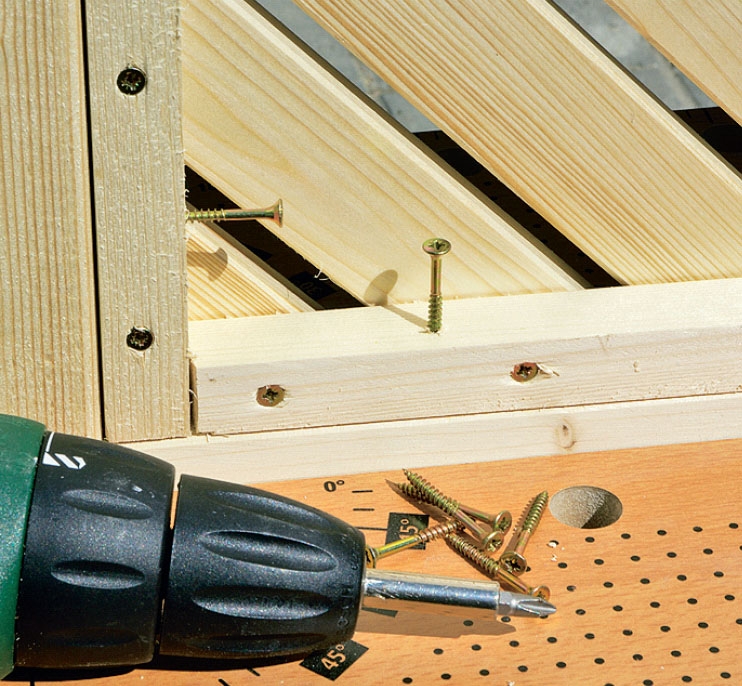

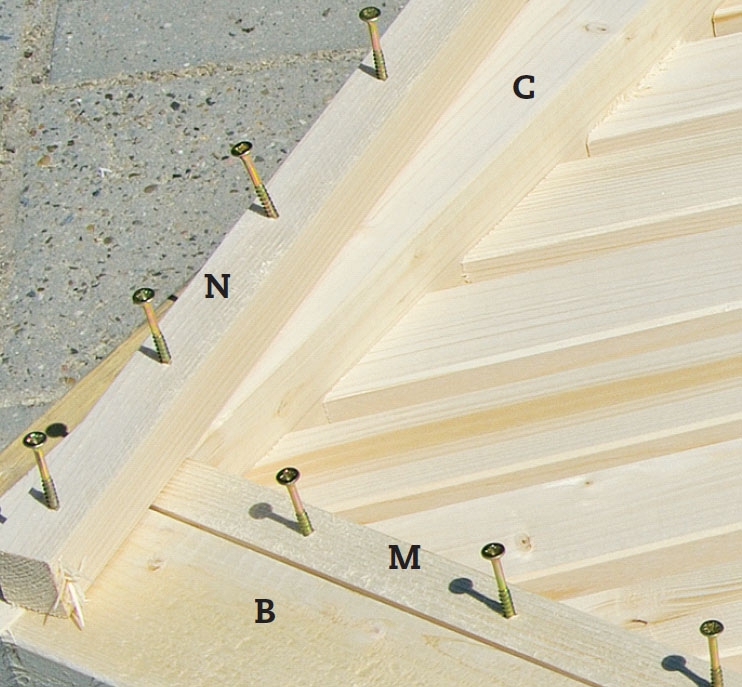

När alla lister har lagts på plats, och avståndet mellan dem har justerats, skruvar du fast falslisterna (M och N) med 4 x 40 mm skruvar.

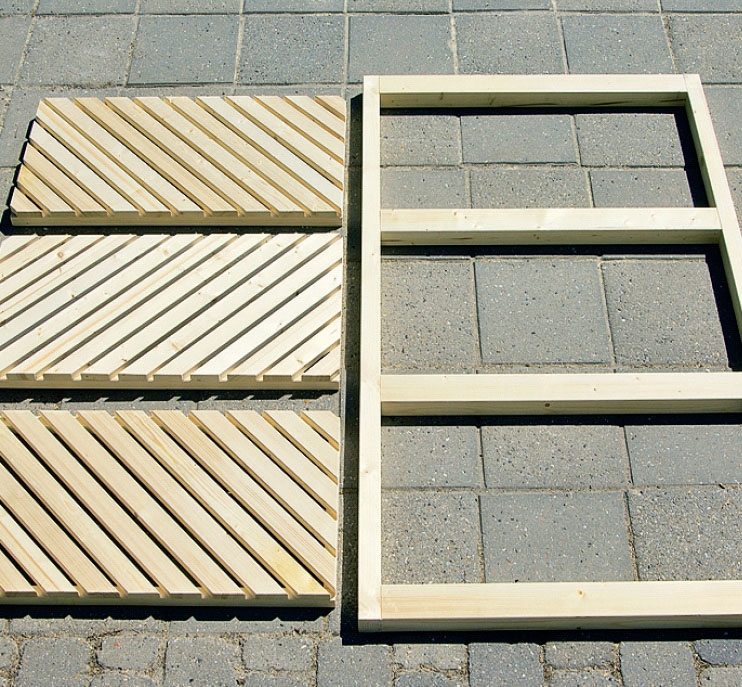

När falslisterna har skruvats fast kan du ta ut hela fyllningen ur ramen. Då blir det lättare att bearbeta den och skapa en snygg finish.

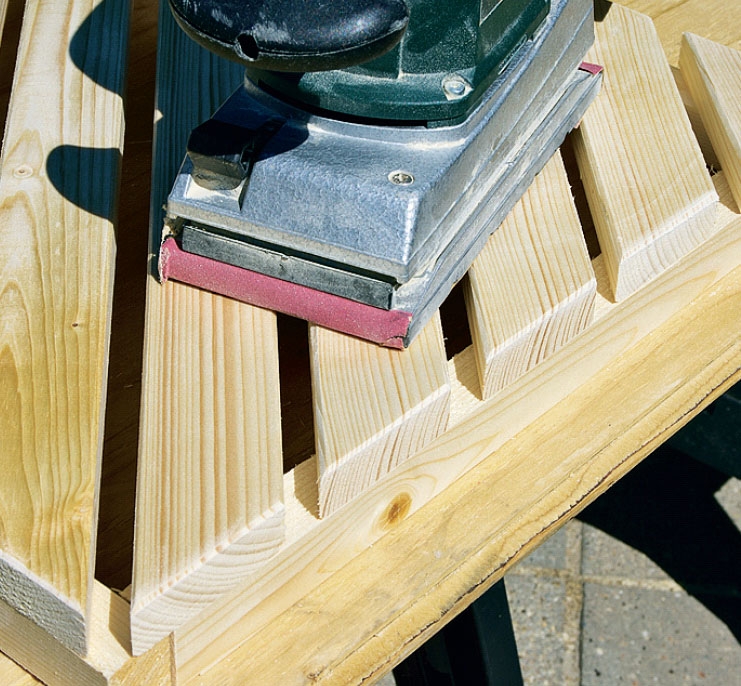

Det ser snyggt ut om du slipar kanterna på listerna. Då får de nämligen samma lätta rundning som reglarna har.
Den stora ramen till bordsskivan och de färdiga fyllningarna kan nu skruvas ihop. Listerna på ramarna pekar åt var sitt håll, men de kan också vändas åt samma håll.
04
Ihopsättning
4
Steg

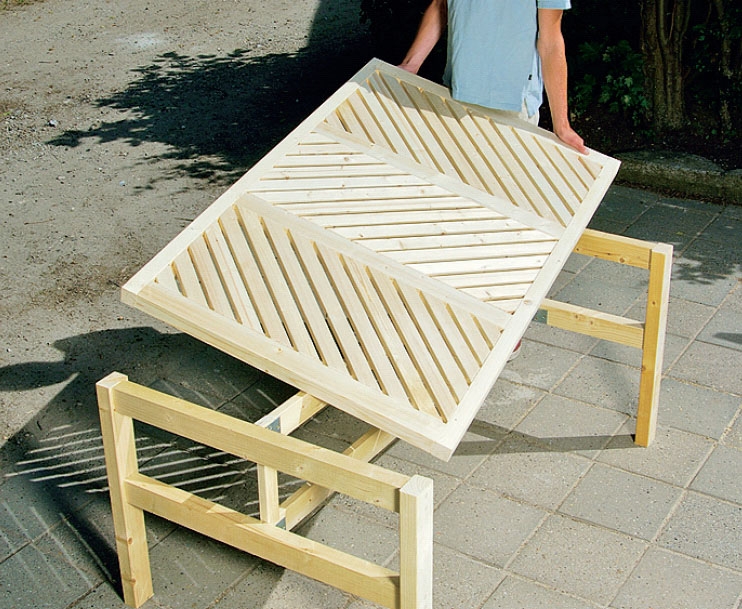

Nu är hela underredet klart, och bordsskivan ska läggas på plats på underredet och spännas fast med ett par tvingar så att den ligger stadigt.

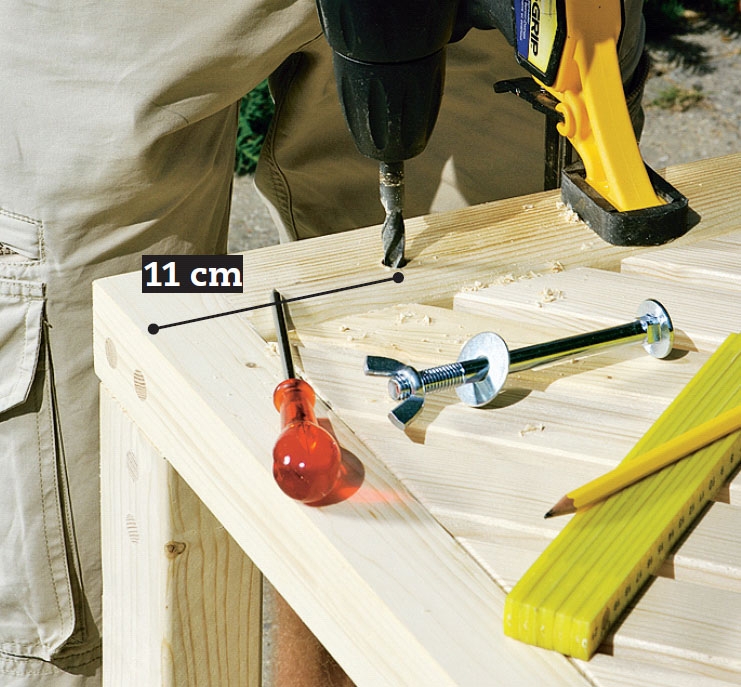

Nu ska vi borra hål för vagnsbultarna. Sätt ett märke 11 cm in från kanten av bordsskivan, och borra så djupt du kan med 8 mm borr.

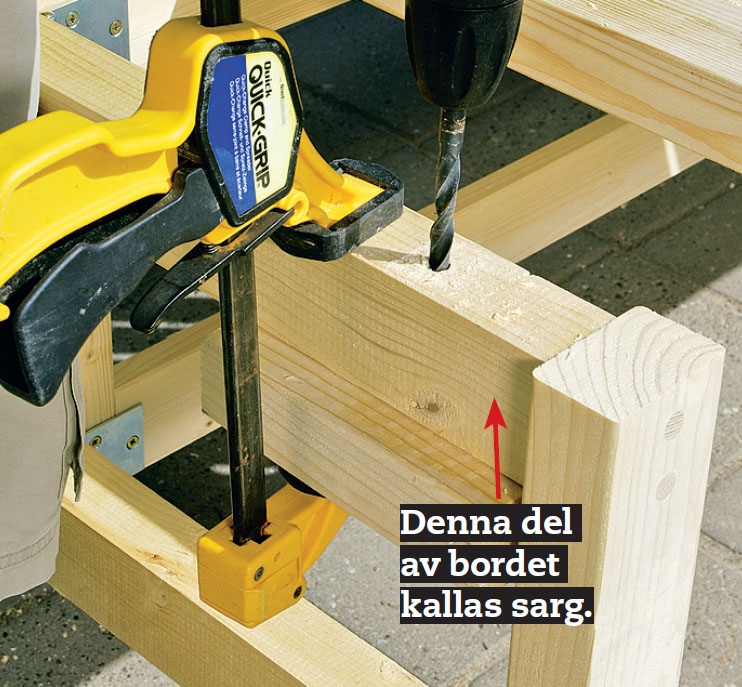

Lyft av bordsskivan och borra vidare ner genom sargen. Om du spänner fast en träkloss under sargen trasas den inte sönder när borren går igenom.
05
Trä eller sten
3
Steg

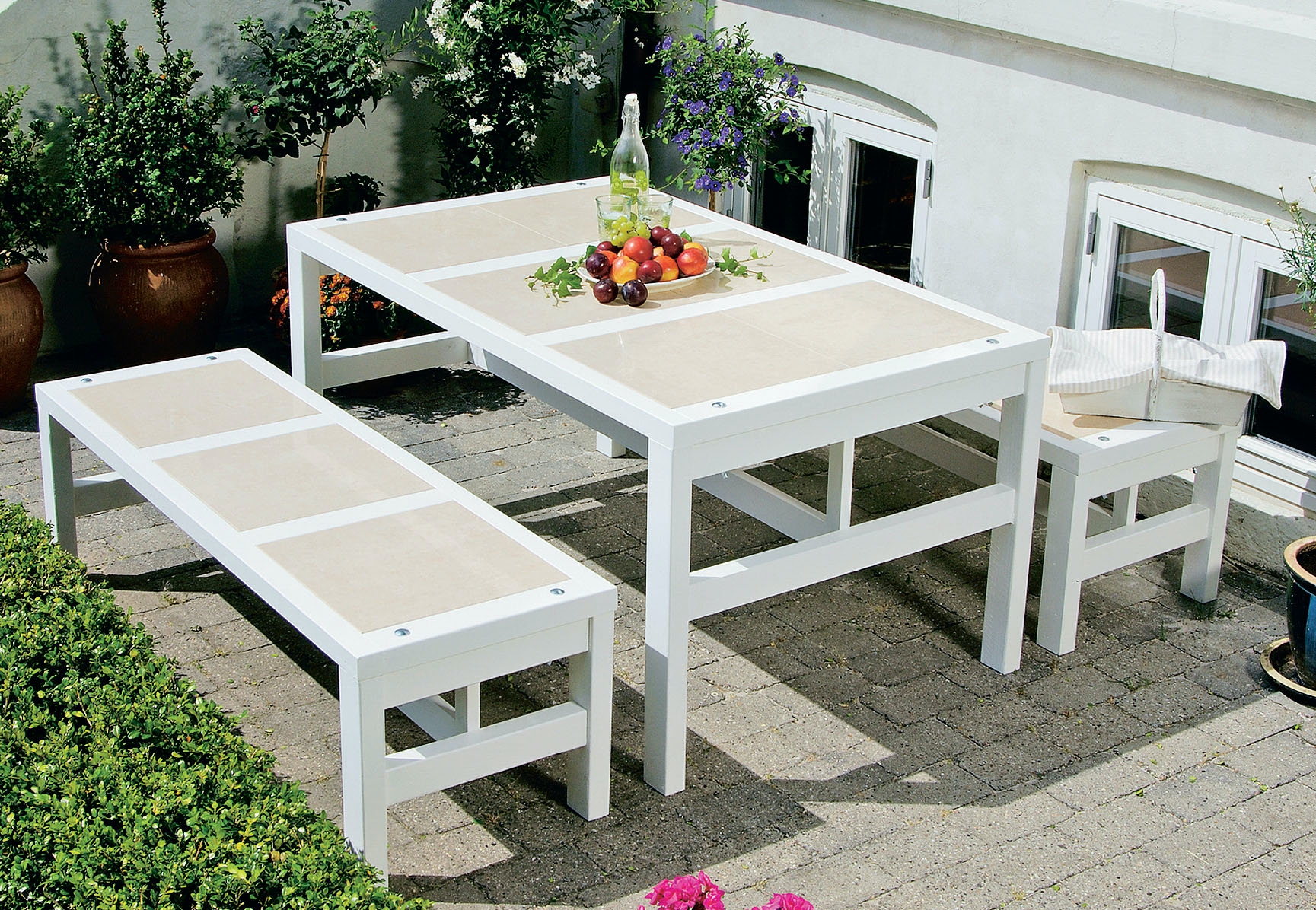

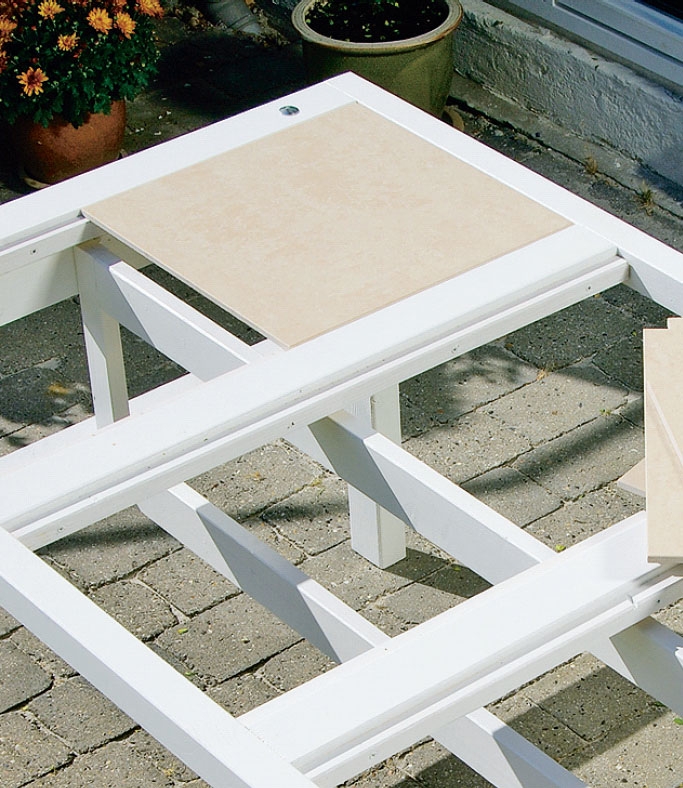

Både bord och bänkar kan tillverkas i flera varianter. Måtten på ramarna gör att du kan lägga 40 x 40 mm plattor av sten i dem, i stället för att använda trälister. Stenplattor läggs löst i ramarna och lyfts bara upp när du ska sätta undan eller flytta möblerna. Det finns massvis av stenplattor att välja bland så du kan skapa ett eget och unikt utseende på möblerna.

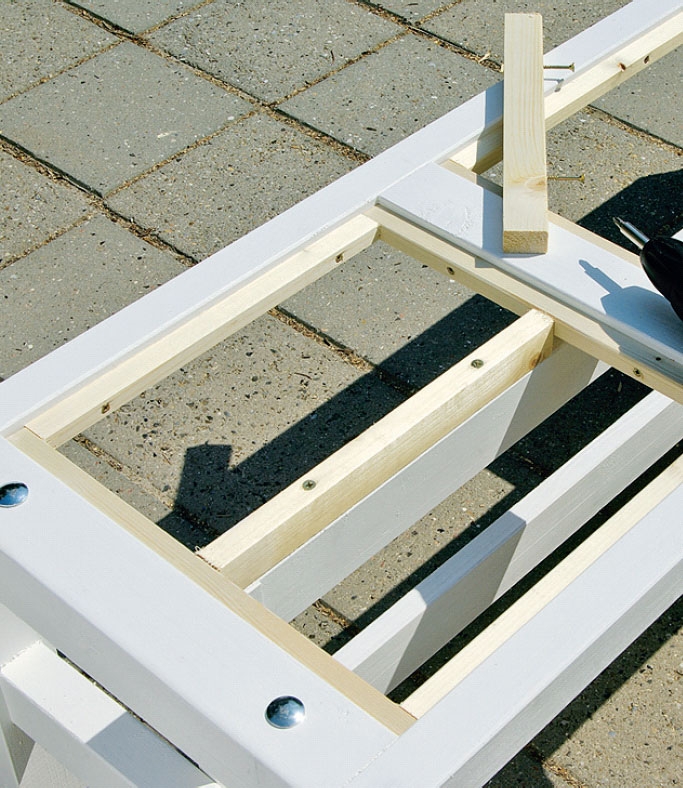

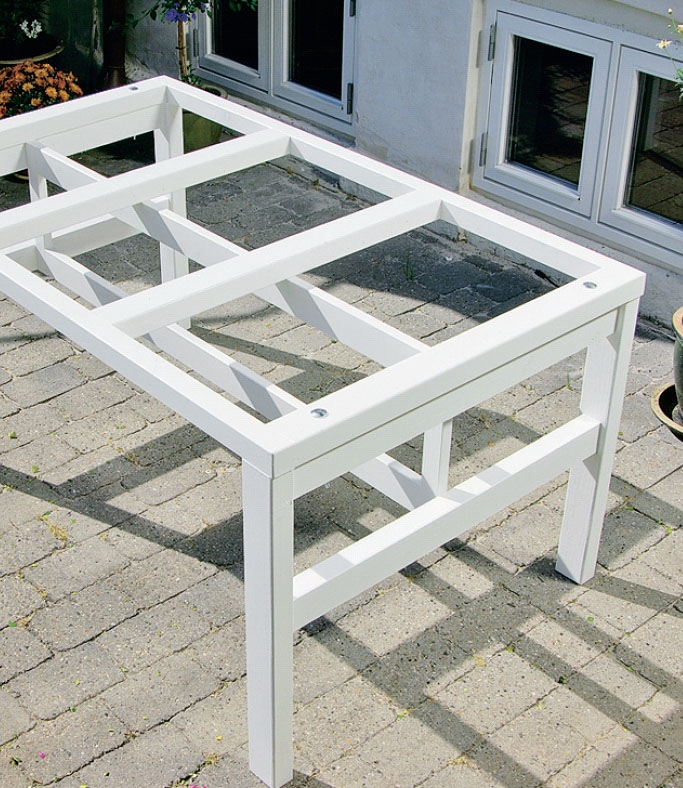

Plattorna ligger löst på falslister, som har skruvats fast i ramarna med 4 x 40 mm skruvar. För säkerhets skull fästs även stödlister (Q) på den övre stödregeln i underredet.
Material
Material till bordet
45 x 70 mm reglar:
• 4 bordsben (A) à 67,5 cm
• 8 tvärstag (B) à 80 cm
45 x 45 mm reglar:
• 2 långsidor (C) à 148 cm
28 x 70 mm råplan:
• 2 stödreglar (D) à 127,5 cm
28 x 45 mm råplan:
• 2 kortändar (E) à 34 cm
22 x 45 mm hyvlat trä:
• 15 lister (F) à 60,9 cm
• 6 lister (G) à 55,4 cm
• 6 lister (H) à 44,2 cm
• 6 lister (J) à 33 cm
• 6 lister (K) à 21,8 cm
• 6 lister (L) à 10,5 cm
OBS!
• I stället för lister kan du använda stenplattor eller träskivor (O) på 40 x 40 cm
• Plattorna vilar på 3 lister (Q), se nästa sida, 22 mm x 35,8 cm. Tjockleken beror på plattornas tjocklek.
22 x 22 mm lister:
• 6 falslister (M) à 40 cm
• 6 falslister (N) à 35,8 cm
12 mm rundstav:
• 40 pluggar (P) à 1,5 cm
Dessutom:
• Skruvar: 4,0 x 20 mm, 4,0 x 40 mm och 6,0 x 100 mm
• 4 gångjärn, 50 x 100 mm
• 4 vagnsbultar, M8 x 120 mm, med vingmuttrar och brickor

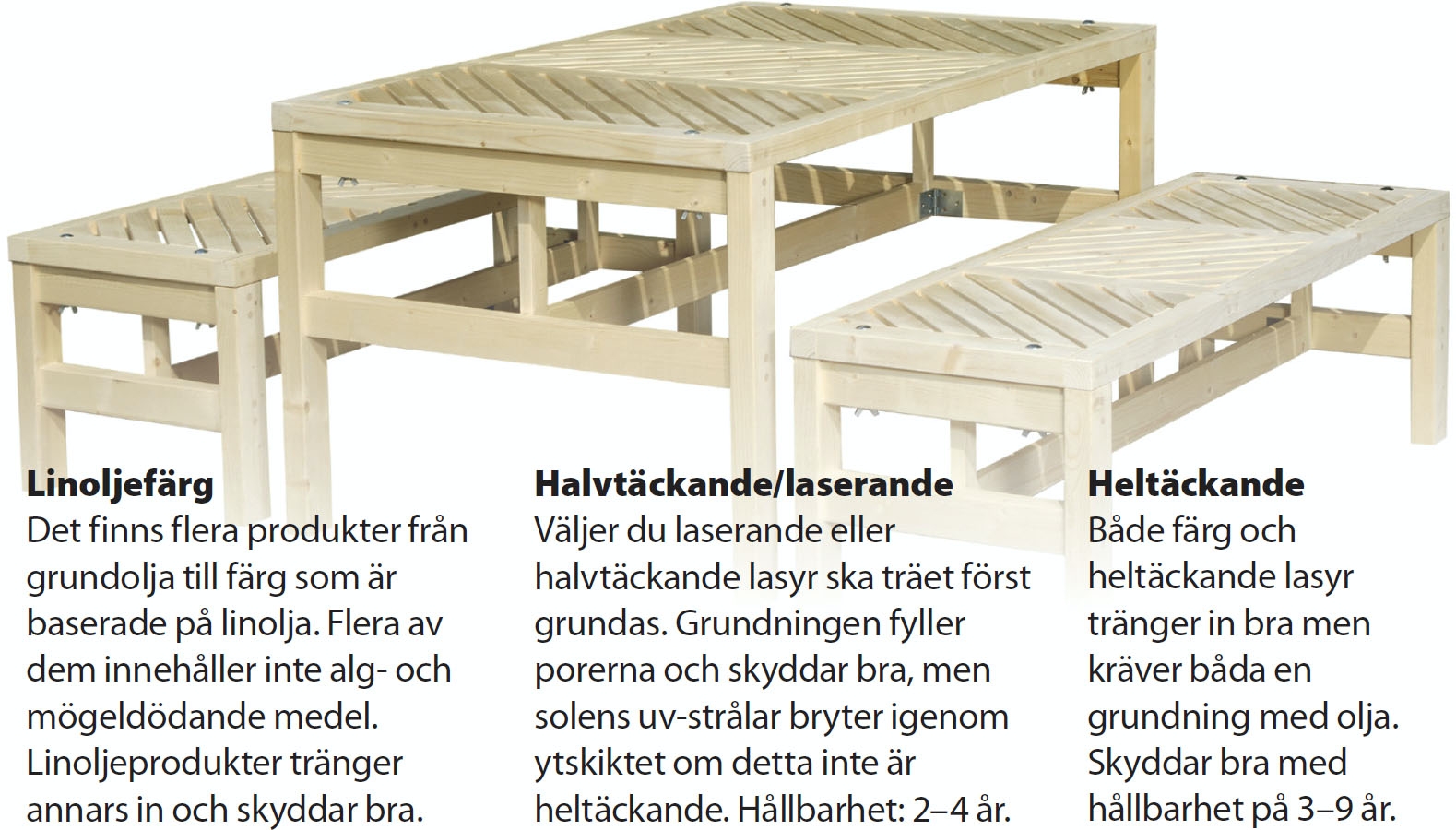

• Heltäckande utelasyr, grundolja och trälim
Specialverktyg
• Kap- och geringssåg
• Cirkelsåg
• Pelarborrmaskin eller borrstativ
Material till bänken
45 x 70 mm reglar:
• 4 bordsben (A) à 40,5 cm
• 8 tvärstag (B) à 40 cm
45 x 45 mm reglar:
• 2 långsidor (C) à 148 cm
28 x 70 mm råplan:
• 2 stödreglar (D) à 127,5 cm
28 x 45 mm råplan:
• 2 kortändar (E) à 25 cm
22 x 45 mm lister:
• 6 lister (G) à 55,4 cm
• 6 lister (H) à 44,2 cm
• 6 lister (J) à 33 cm
• 6 lister (K) à 21,8 cm
• 6 lister (L) à 10,5 cm
22 x 22 mm lister:
• 6 falslister (M) à 40 cm
• 6 falslister (N) à 35,8 cm
Dessutom:
• Rundstavar (P) samt skruvar, gångjärn och vagnsbultar (liksom till bordet)
Tidsåtgång:
Räkna med att varje möbel tar en dag att snickra.
Pris:
Bordet snickras för 900 kr och en bänk för 500 kr.
Svårighetsgrad:
Alla delar sätts ihop med skruvar vilket gör arbetet lätt. Det är en fördel att ha en kap- och geringssåg.
