Intro
Instruktion
01
Delarna sågas till
4
Steg
Det är tämligen enkelt att såga till delarna, eftersom nästan alla bara ska kapas. Det klarar du snabbt och lätt med en kap- och geringssåg, men det går bra även med sticksåg - ja, även fogsvans.

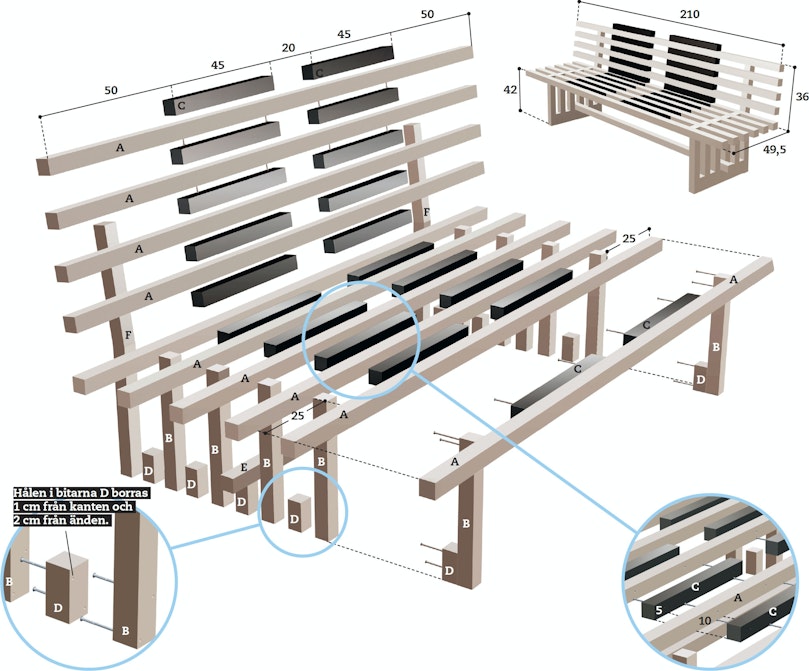

Det är endast de bakre benen som ska sågas till en viss form (för att ryggstödet ska få behaglig lutning). Om du överför måtten från ritningen nedan och är noggrann när du mäter - och använder första regeln som mall för den andra - så går det lätt.
Det sista - och det är viktigt - är att borra alla skruvhål så att de hamnar förskjutna från varandra. Du kan borra alla på en gång eller borra dem fortlöpande. Det bestämmer du själv.

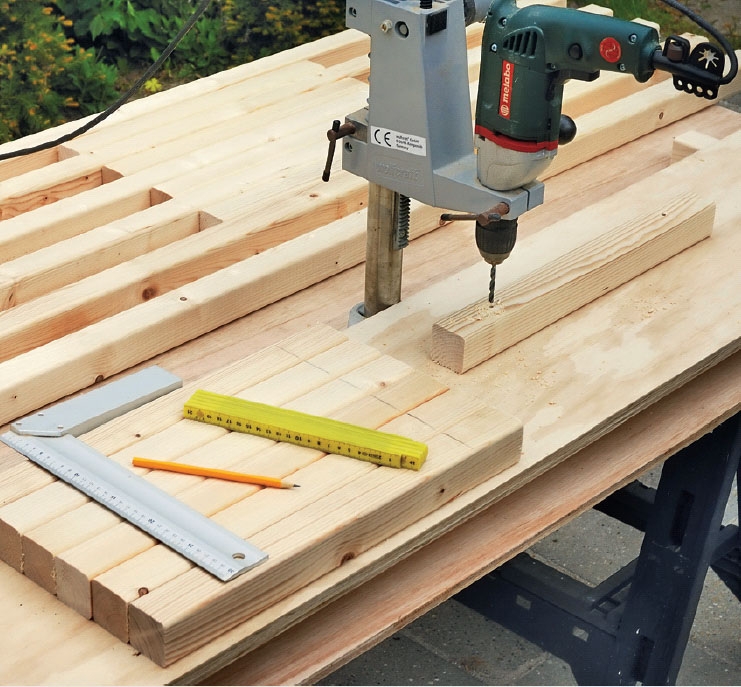

Börja med att kapa alla 45 x 45 mm reglar till rätt längd, se materiallistan. Räkna därefter ut var de ska skruvas ihop och förborra för skruvarna med 4,5 mm borr. Här har du nytta av borrstativ, men det går att borra på fri hand.

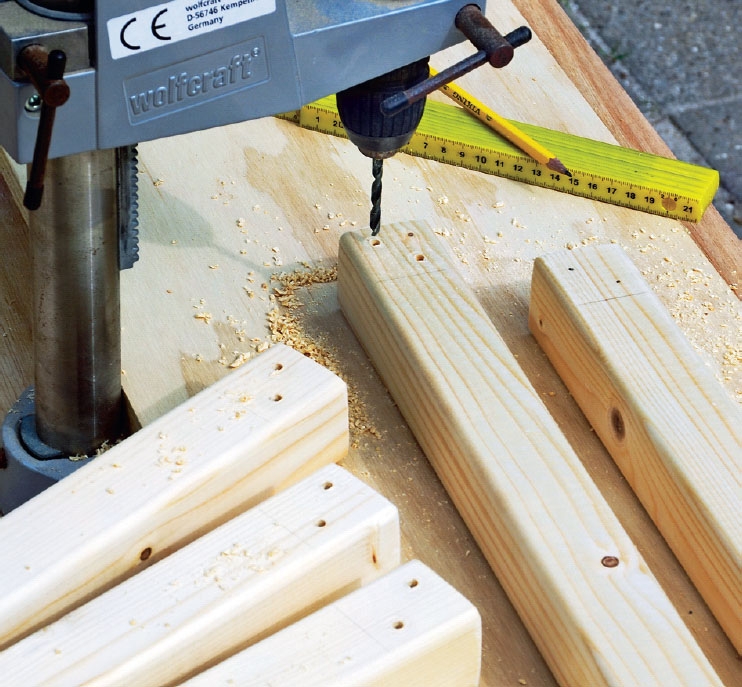

Hålen i klossarna (D) borras så att de hamnar förskjutna i förhållande till hålen i benen (B). Då krockar inte skruvarna i träet när delarna skruvas ihop.

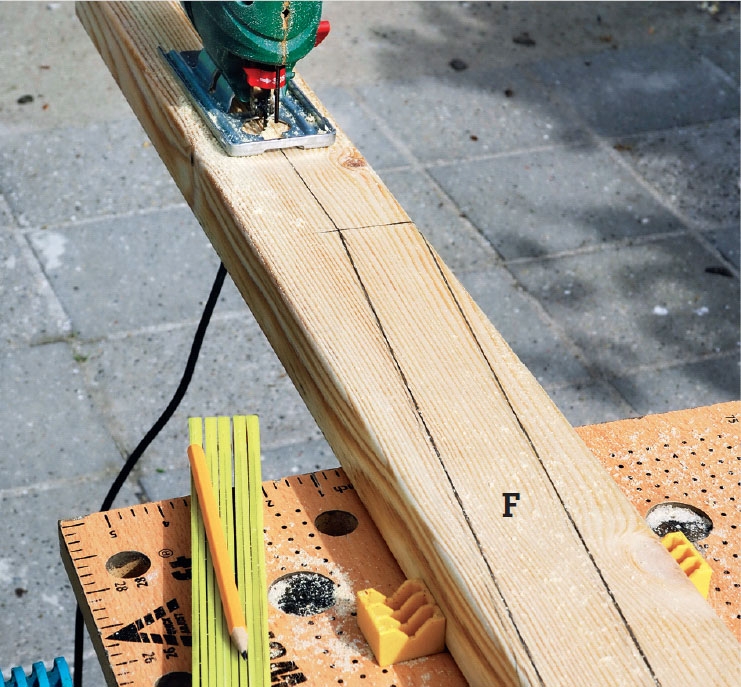

De bakre benen (F) sågas till med sticksåg, när du har markerat formen på en av de kraftigare reglarna. Se mått och tips i texten till vänster.

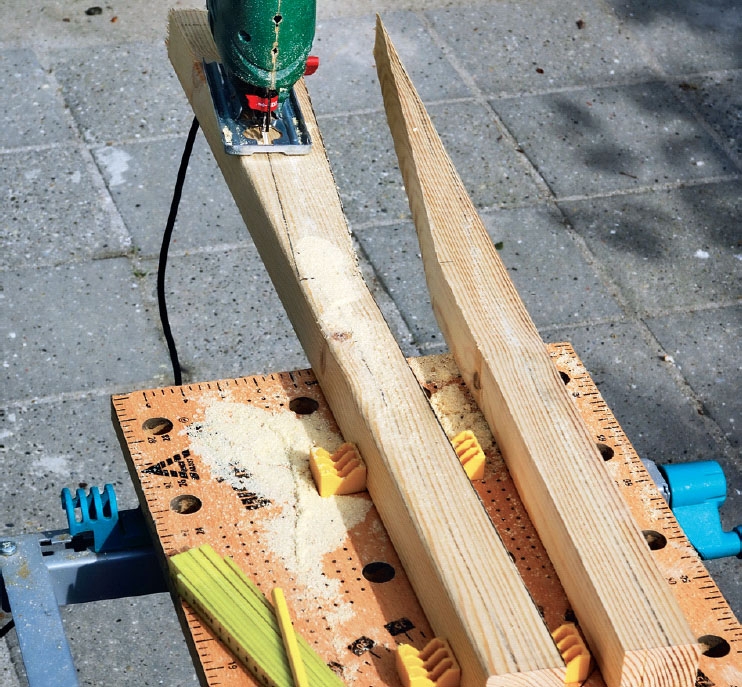

Använd det första benet (F) som mall för den andra. När du har sågat färdigt slipar du delarna släta och fina. Arbetet går snabbt med bandslip men det går utmärkt även med en annan slipmaskin, t.ex. planslip.
02
Bänken sätts ihop
6
Steg
Om du har varit noggrann när du förborrade för skruvarna, och placerade dem förskjutna i förhållande till varandra, så går det snabbt att sätta ihop delarna.
Med två hjälplister på 25 resp. 50 cm kan du snabbt markera placeringen av benen (B) och sitlister och rygglister (C).
För att slippa synliga skruvhål börjar du ihopsättningen framifrån, alltså med den främre sitlisten. Nästa list fästs bakom den första och skruvarna dras i bakifrån. Då täcks varje skruvrad av den senast monterade sitt- eller rygglisten. Du kan se några av hålen från baksidan, men där spacklas de igen och målas över så att de inte syns.

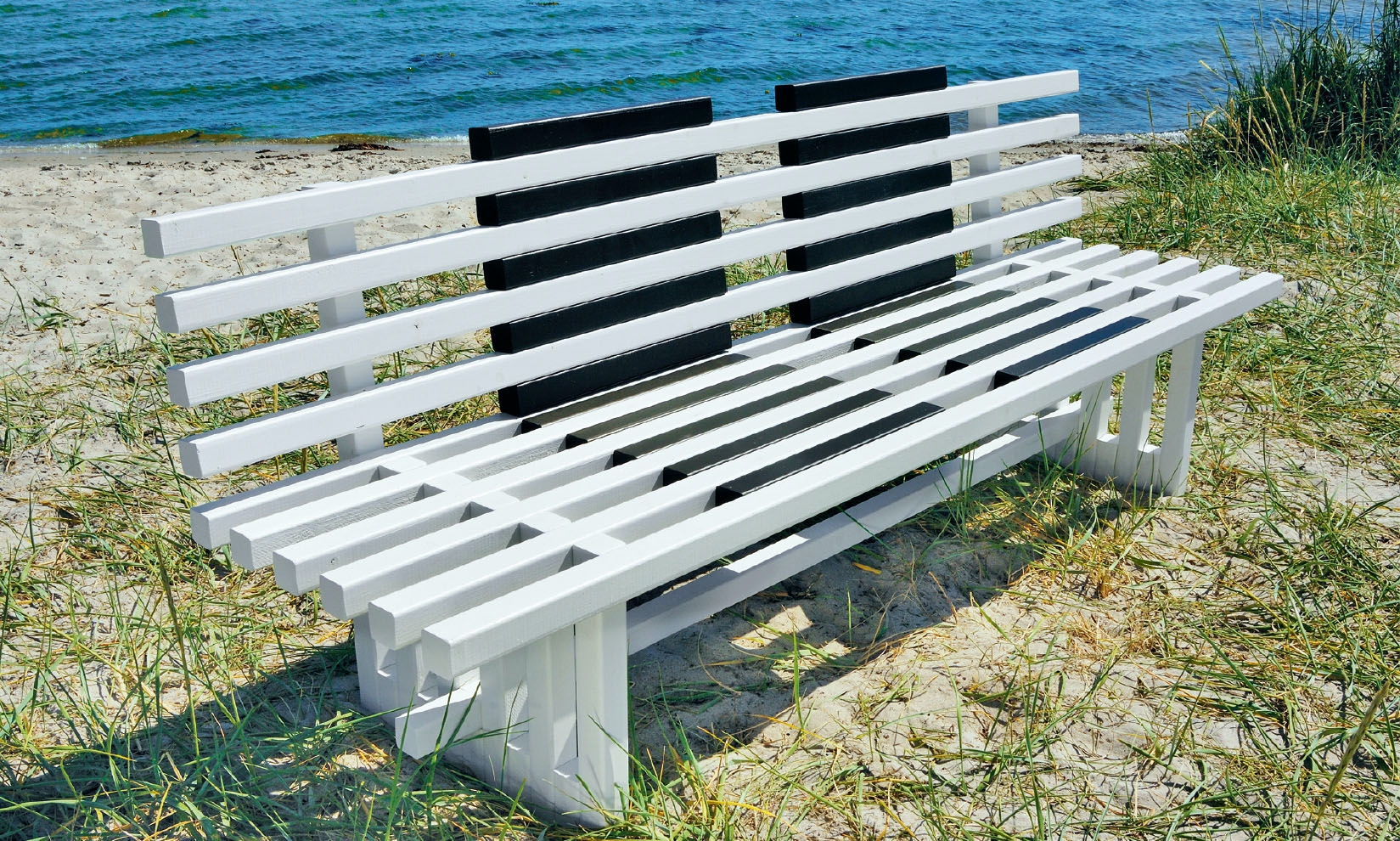

Elegant, stadig och superenkel att snickra av endast två virkesdimensioner.

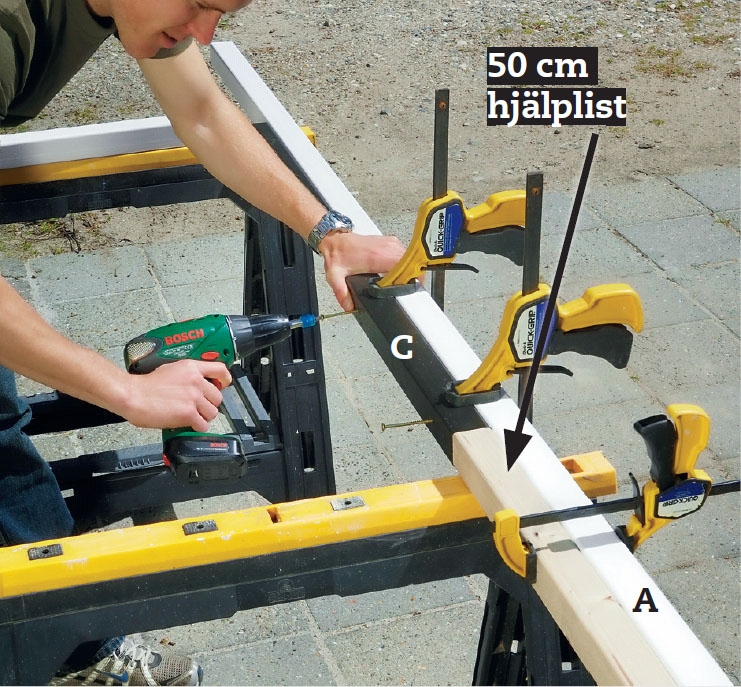

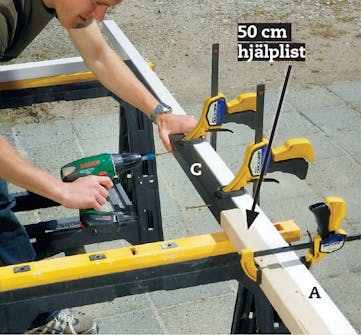

Skruva fast de första mellanbitarna (C) på den främre sitslisten (A) 50 cm från kortändarna på (A). För att underlätta arbetet använder vi en 50 cm lång regelstump.

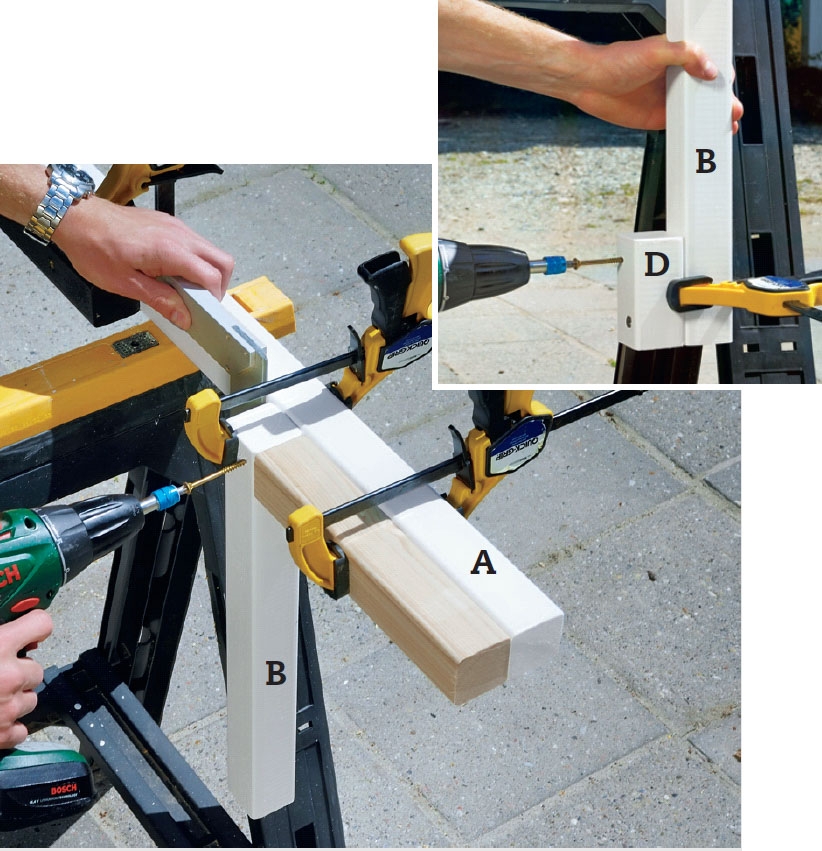

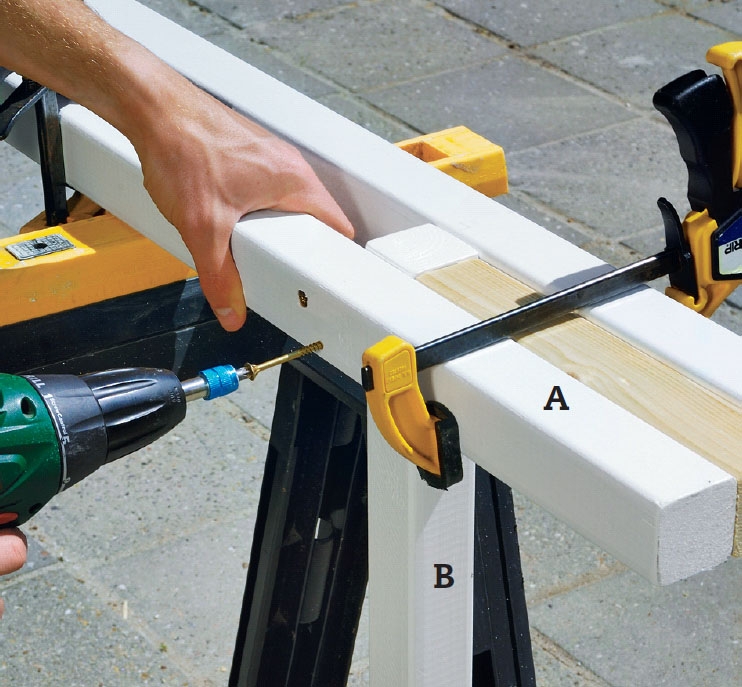

Benen (B) fästs 25 in från kortändarna på sitslisterna (A). Även här underlättar en hjälplist, men den ska förstås bara vara 25 cm lång. Till varje ben och andra fogar används två 4,8 x 75 mm trallskruvar i de diagonalt placerade hålen.
Klossarna (D) fästs i nivå med undersidan av benen (B).
25 cm hjälplist
Fortsätt med nästa sitslist (A). Fixera den med snabbtvingar och skruva fast den i båda benen (B) och de två mellanbitarna (C). De förborrade hålen, som vänder diagonalt motsatt, ser till att skruvarna inte krockar i träet.
När du ska fästa nästa ben (B) sitter skruvhålen diagonalt mittemot dem i listen (A).

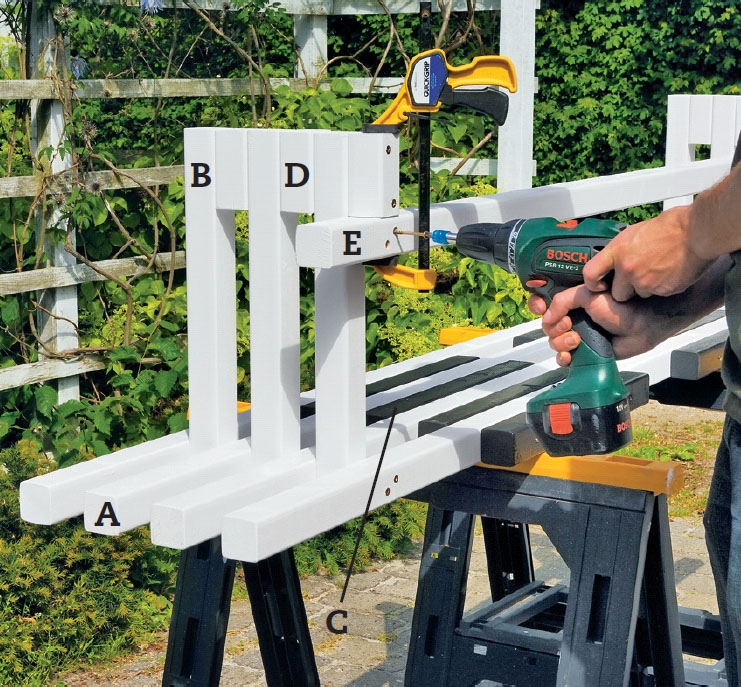

Fortsätt med listerna (A), benen (B), mellanbitar (C) och klossar (D). När du har kommit halvvägs, ska du montera ett tvärstag (E). Det skruvas fast i benen med två skruvar i varje. Fortsätt sedan med resten av listerna och benen.

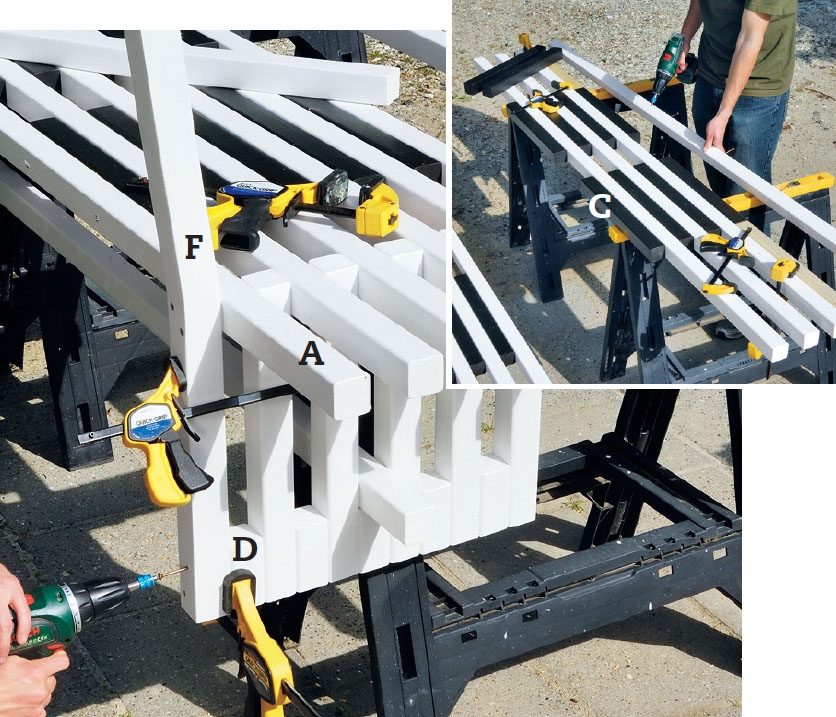

De bakre benen (F) skruvas fast på klossarna (D) nertill och sitslisterna (A) upptill. Därefter kan du fortsätta med alla ryggstödslister (A) och mellanbitar (C). Det gör du på samma sätt som när du skruvade ihop sitslisterna (A).
A Börja med de två översta bitarna (C), så kommer alla skruvhuvuden i ryggstödet neråt.

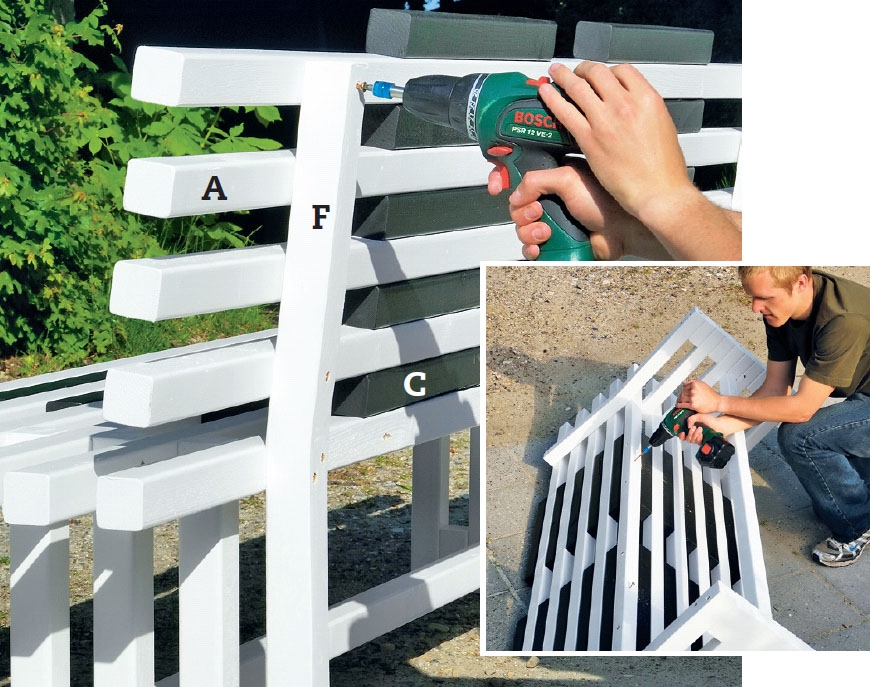

När ryggstödet har lyfts på plats, fästs det på de bakre benen (F). Skruva bakifrån genom benen och in i de fyra ryggstödslisterna (A). En skruv i varje fog. Vänd bänken och skruva till sist fast ryggstödet genom den bakre sitslisten (A).
Det räcker med två skruvar i mellanbitarna (C) när ryggstödet fästs på sitsdelen.
Material
45 x 45 mm reglar:
• 10 sits- och rygglister (A) à 210 cm
• 10 ben (B) à 42 cm
• 20 mellanbitar (C) à 45 cm
• 10 klossar (D) à 10 cm
• 1 tvärstag (E), 175 cm
45 x 95 mm reglar:
• 2 bakre ben (F) à 78 cm
Dessutom:
• 4,8 x 75 mm trallskruv, rostfria
• Grundningsolja
• Heltäckande utelasyr eller färg
Specialverktyg
• Borrstativ
• Ev. bandslip
Tidsförbrukning

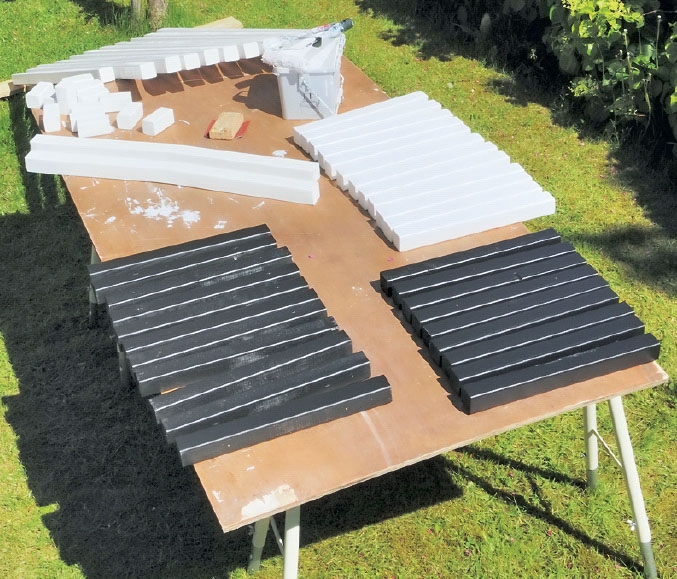

Räkna med en arbetsdag. Tänk på att färgen ska torka innan delarna skruvas ihop.
Pris
Om du har färg hemma kostar bänken 380 kr för skruvar och virke. Annars tillkommer utgift för träolja och färg.
Svårighetsgrad
Med endast två trädimensioner och en storlek på skruvarna är denna bänk lagom för en nybörjare.
Ritning

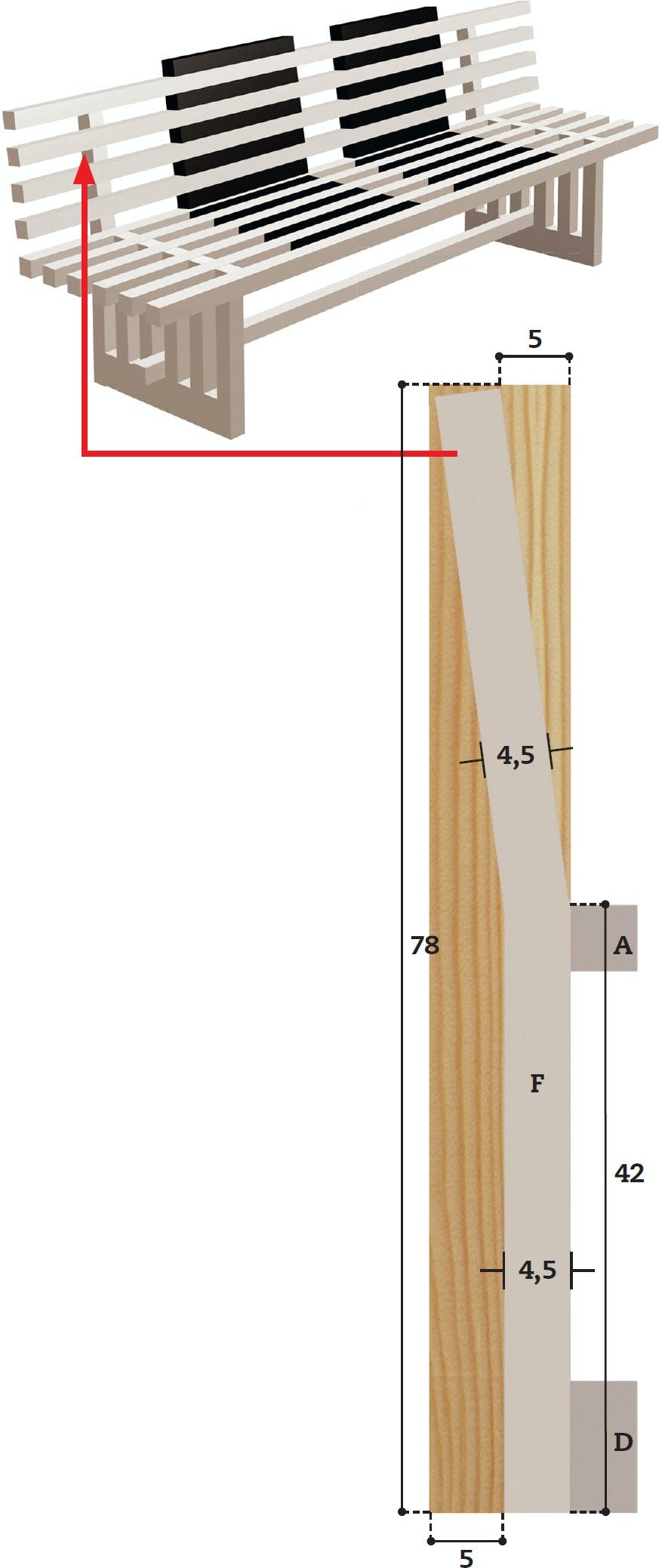

De bakre benen ska figursågas
De två bakre benen (F), som bär ryggstödet, är de enda delarna i bänken som inte görs av 45 x 45 mm reglar. De sågas i stället av 45 x 95 mm reglar så att de lutar svagt bakåt, för att bänken ska bli behaglig att sitta på. På ritningen till höger ser du vilka mått du bör använda när du överför formen till en av de grova reglarna. De två mörkgrå delarna på ritningen visar placering av sittlister (A) resp. klossar (D).
Tips & Tricks

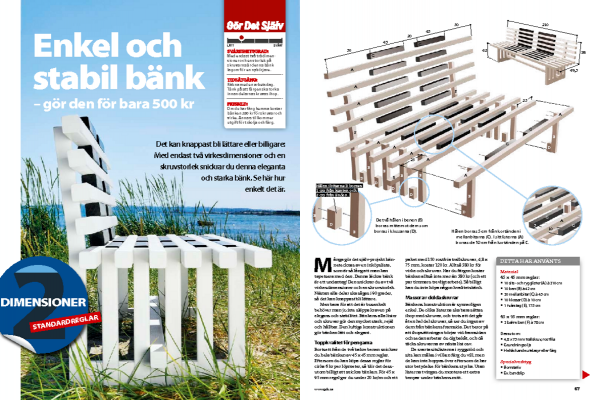

Tidningsartikel
Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
