Intro
Instruktion
01
Stolparna sågas till i de rätta måtten
4
Steg
Grillbordet består av två rejäla ramar. De sammanfogas och hålls ihop av fyrkantiga ribbor.
Vi använder inga spik eller skruvar när vi bygger ihop bordet. Det hela hålls ihop av ribbor och lim. För att det ska fungera måste delarna sågas med enorm precision, så att alla fogarna passar ihop.
Du behöver en bordcirkelsåg för att såga till de stenhårda azobéstolparna med största möjliga precision.

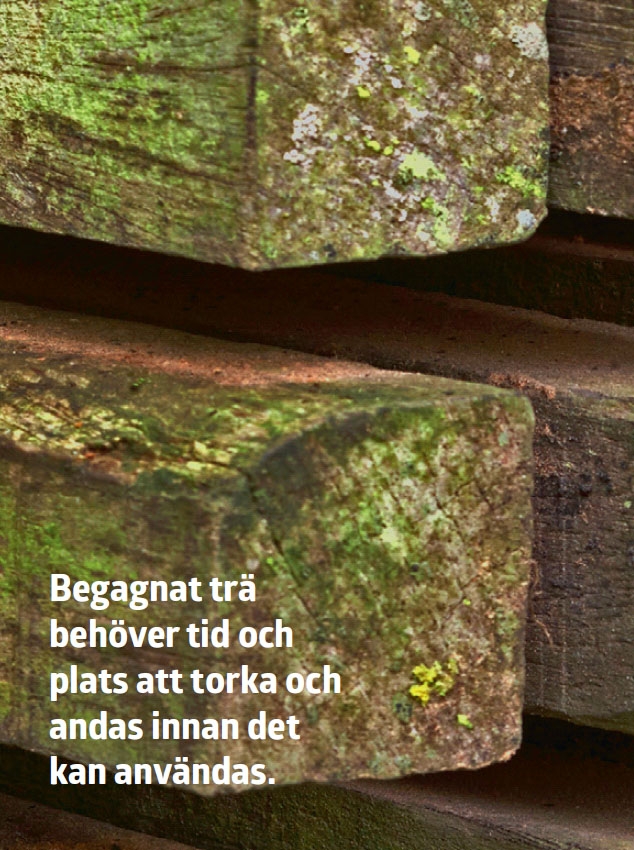

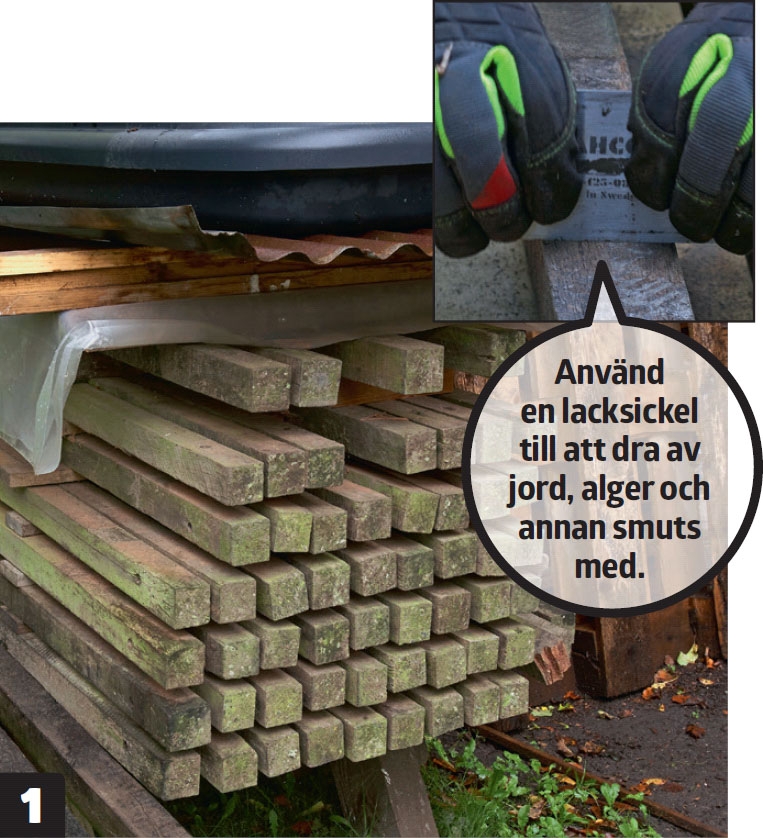

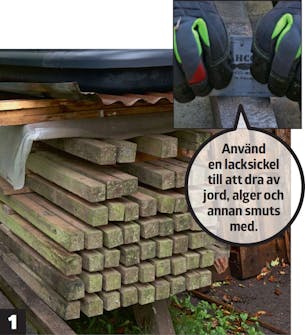

Träet har legat på tork. Nu är det dags att såga upp det. Först dras det värsta lagret smuts av med en lacksickel.

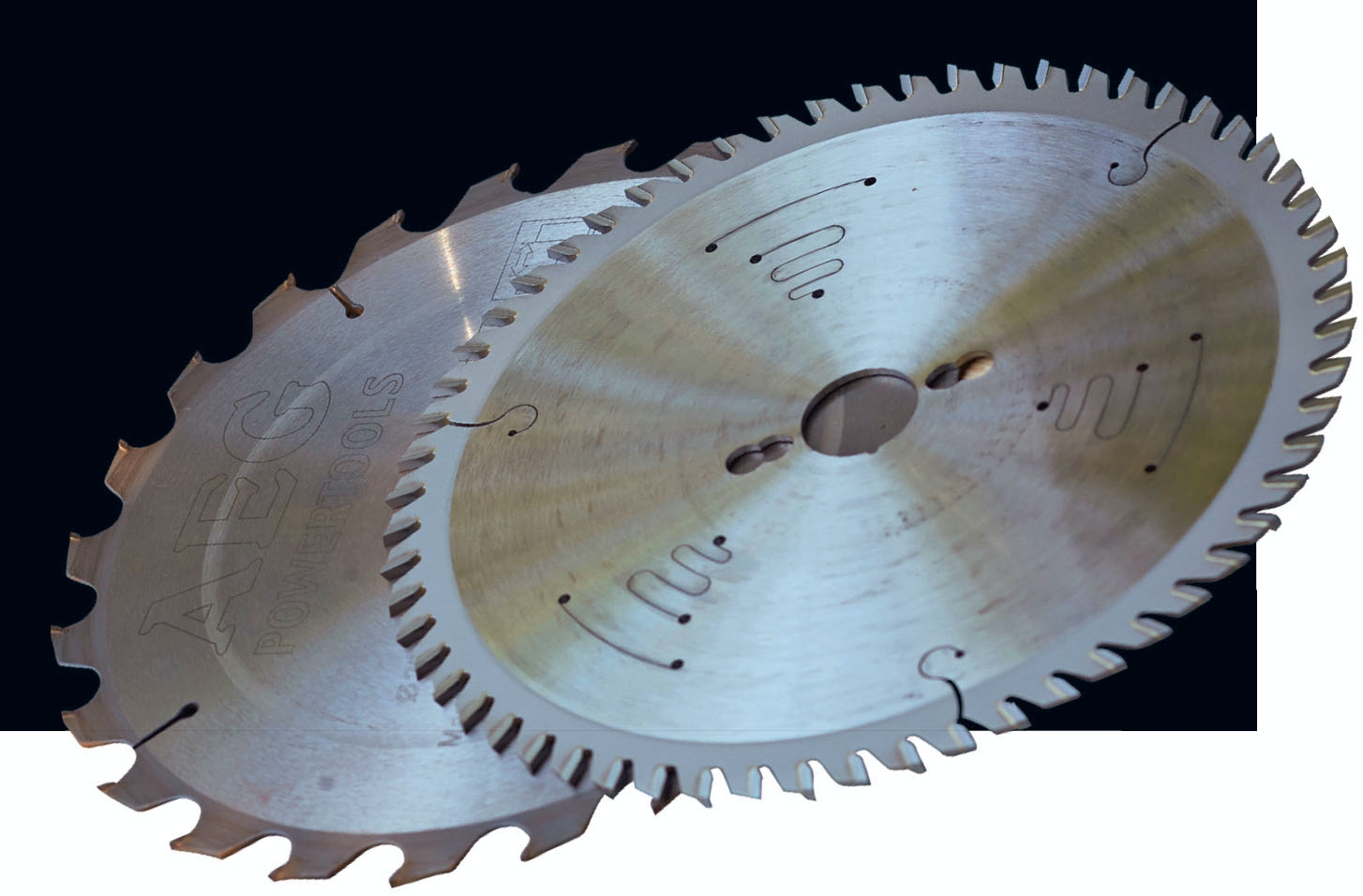

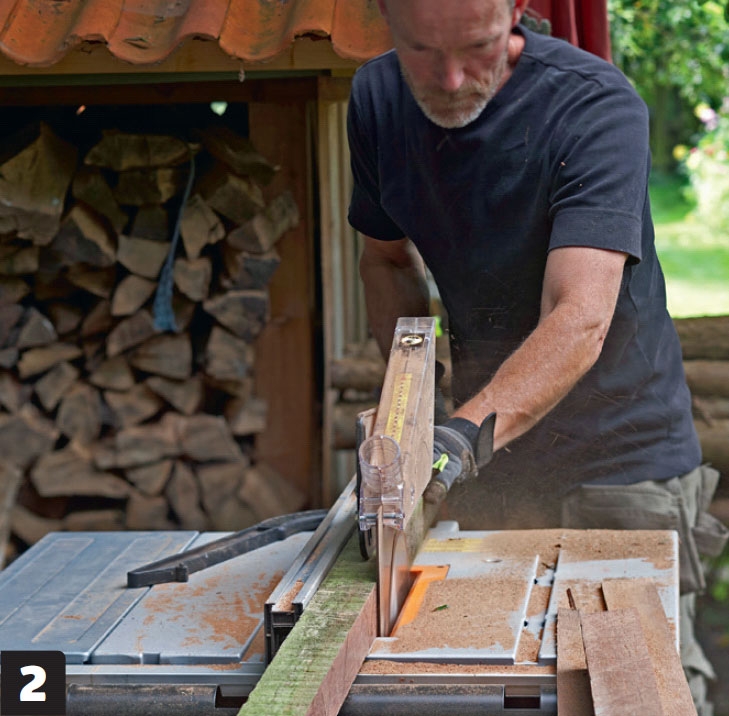

Stolparna sågas till grovt i alla fyra sidor. Använd en grov 24-tandsklinga på bord-cirkelsågen. Träet sågas inte till i de slutgiltiga måtten ännu.

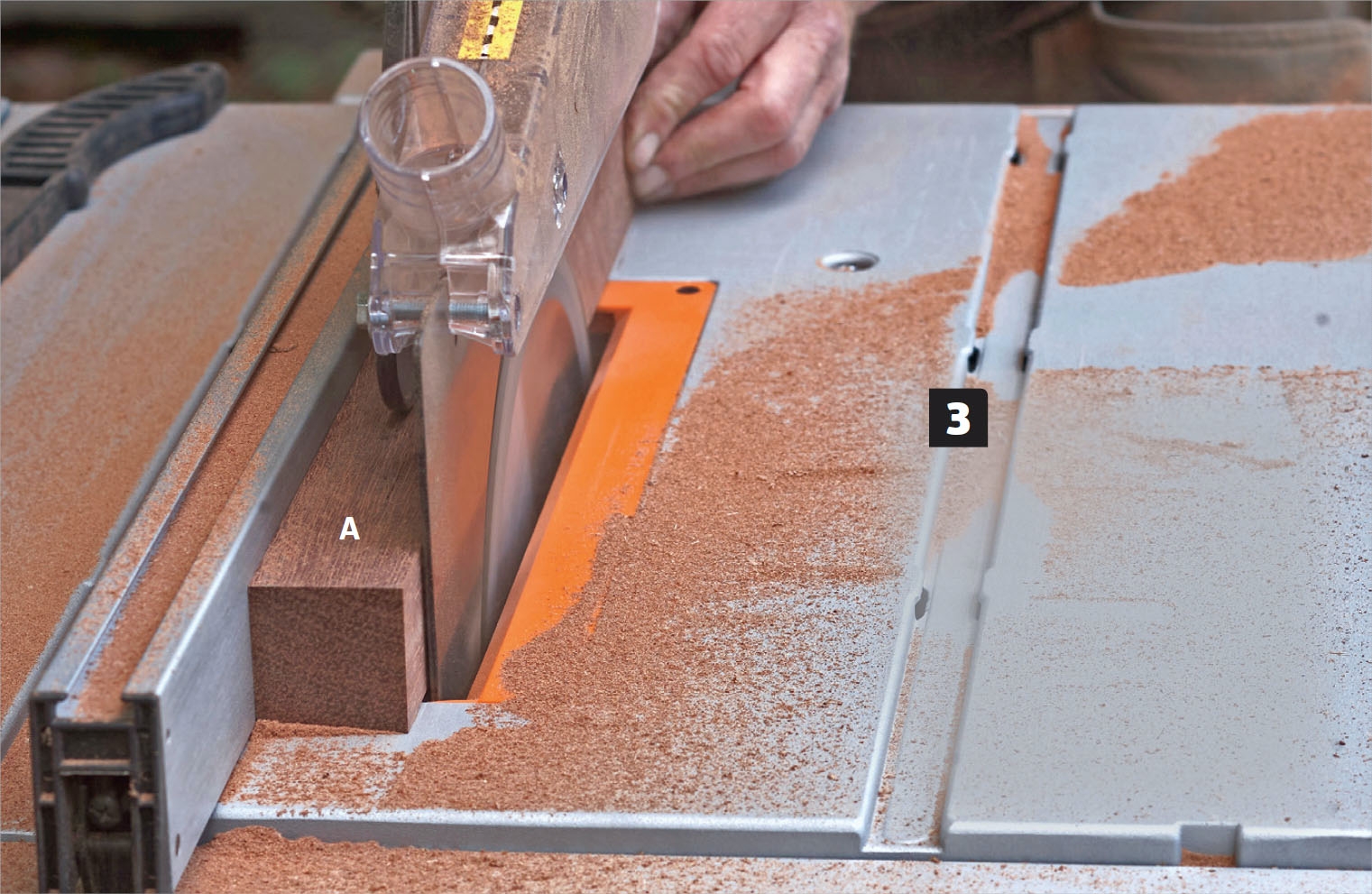

Ben (A) och reglar (B) sågas till. Här använder vi en klinga med 60 tänder. Den ger ett fint snitt. De slutgiltiga måtten på ben och reglar är 4,3 x 4,3 cm. Ribborna är 1,8 x 1,8 cm.

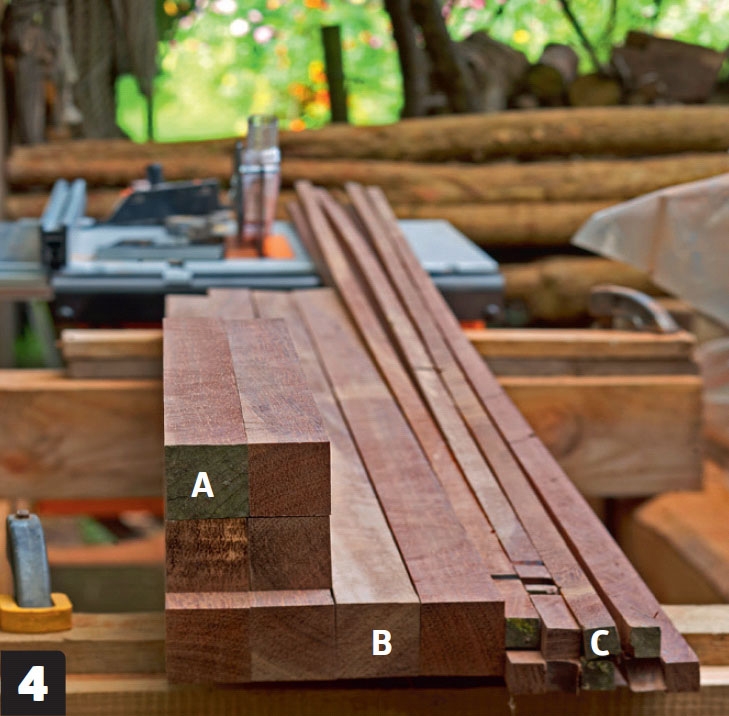

Vi är nu klara med bordcirkelsågen. Vi har kortat av benen (A), så att de är 60 cm långa. De tvärgående reglarna (B) och ribborna (C) väntar vi med att såga till i längden.
02
Spåren för ribborna fräses
4
Steg
Nu ska vi fräsa spår i de tvärgående reglarna (B), som ribborna (C) ska vila i. Det är ett tidskrävande arbete, och precision är viktigt.
Man kan använda en kapsåg till att såga spåren, men vi använder en handöverfräs, då det garanterar att spåren blir helt identiska.
Vi har gjort en mall av en MDF-skiva. Den ser till att det blir samma avstånd mellan spåren, och att spåren får samma bredd och djup, så att de passar till ribborna (C).

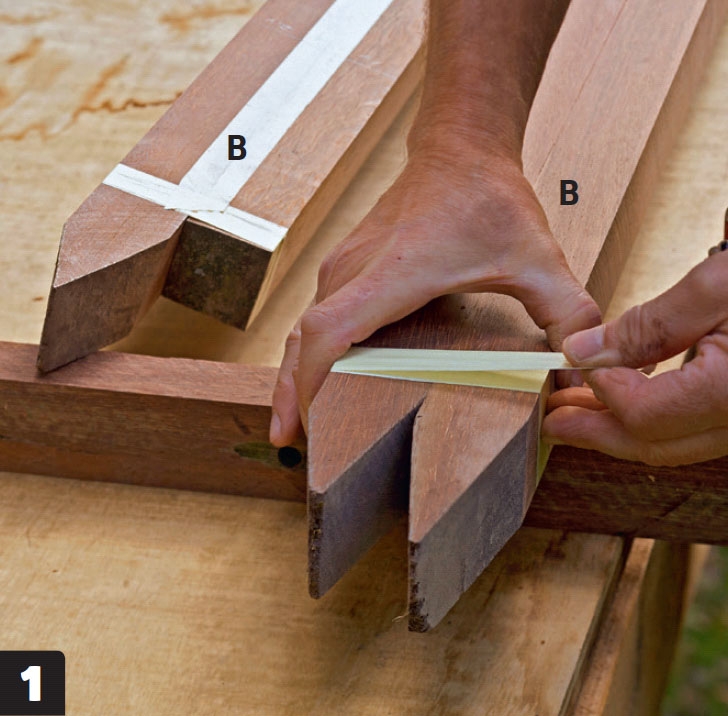

Reglarna (B) tejpas ihop. De som ska utgöra den översta hyllan och de som ska sitta nederst tejpas ihop parvis.

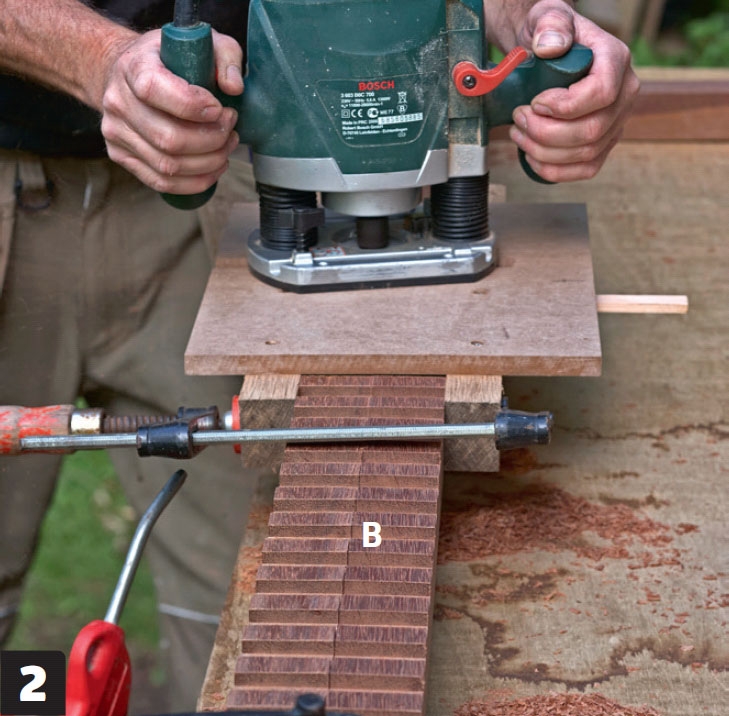

Det första spåret fräses. Det ska finnas plats för en tapp på 3 cm i ändarna av reglarna (B). Den tvärgående pinnen i mallen sätts på i föregående spår när vi fräser ut för de 57 ribborna. Spåren blir 8 mm djupa.

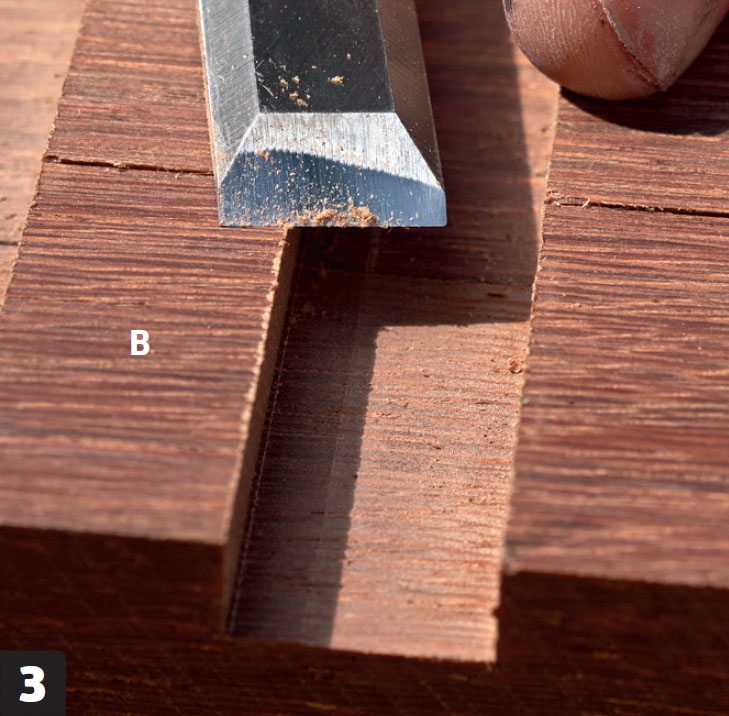

Spåren rensas. Botten av frässpåret är plant, men kanterna kan flisa en smula. De bör rensas med ett nyslipat stämjärn.

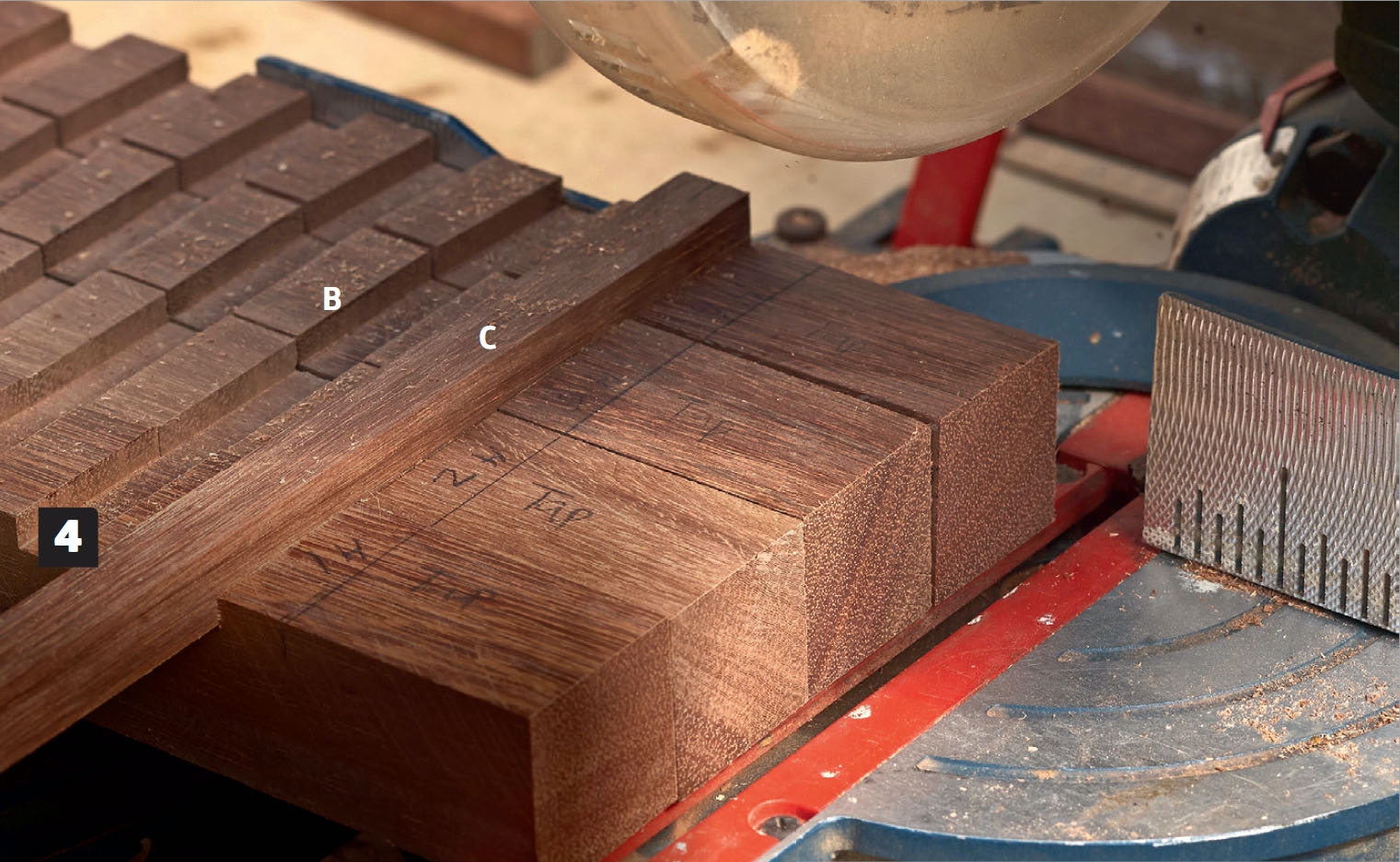

De fyra vågräta reglarna (B) kortas av. Reglarna ska vara 137,4 cm, och det ska finnas plats för de 3 cm långa tapparna. En ribba (C) håller reglarna på plats så att de kan sågas i exakt samma längd.
03
Tappfogarna anpassas
8
Steg
Då vi eftersträvar ett elegant utseende ska våra ramar monteras utan skruvar. Därför använder vi tappfogar och lim. Vi borrar även hål genom tappfogarna, och sätter dymlingar i hålen för att få extra styrka och hållbarhet.
Tappfogarna kräver stor precision, och stämjärnet måste vara knivskarpt för att kunna äta sig igenom det stenhårda träet.
Bordet kan så klart även byggas med skruvar och beslag om du inte har lust att göra tappfogar.

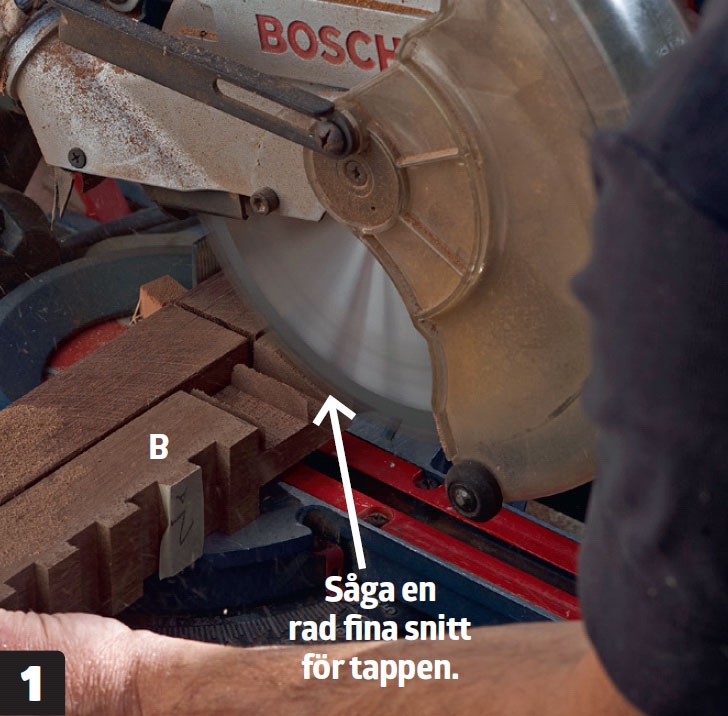

Tapparna på reglarna (B) sågas. Från bägge sidor av ämnet sågas ett antal parallella spår som huggs bort. Tapparna ska vara en tredjedel av ämnets tjocklek.
Tappen mäts upp på benen (A). Det sågas ett snitt på ca. 5 mm i topp och botten. Märk upp vad som ska huggas bort på alla fyra benen (A).
Kistorna i benen (A) förborras. Tapparna är 3 cm, men vi gör kistorna 3,3 cm, så att vi är säkra på att det finns tillräckligt med plats. Med borrstativ är det lätt att få hålen helt raka.

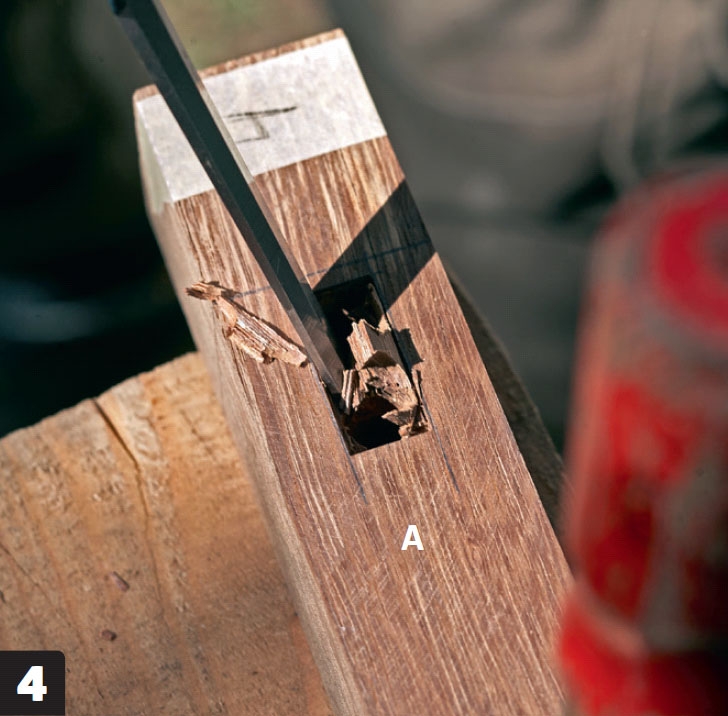

Hålet huggs ut längs kanten. Håll stämjärnets plana sida mot kanten. Byt till ett mindre stämjärn om det behövs.

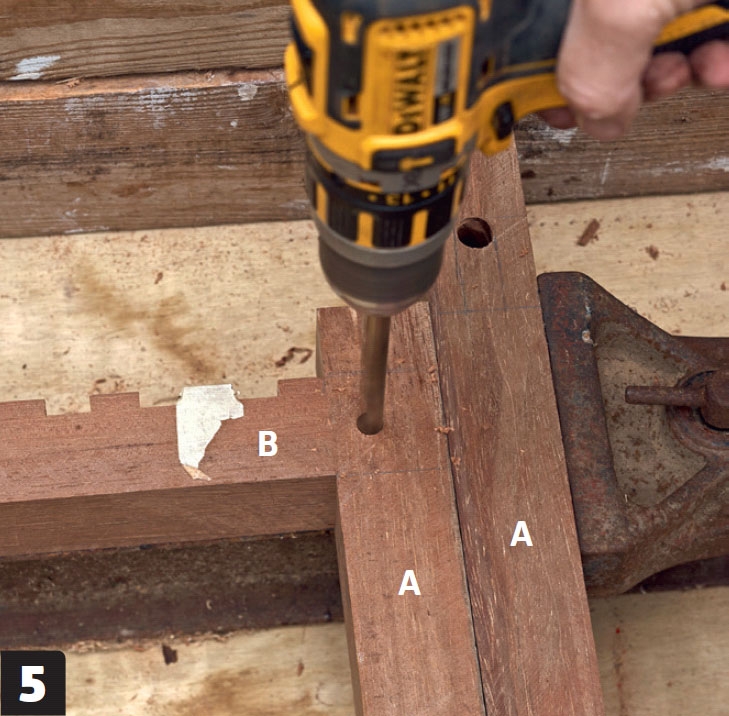

Hålen för dymlingarna borras. Hålen ska vara helt precisa. Sätt eventuellt borrmaskinen i ett borrstativ för maximal precision.

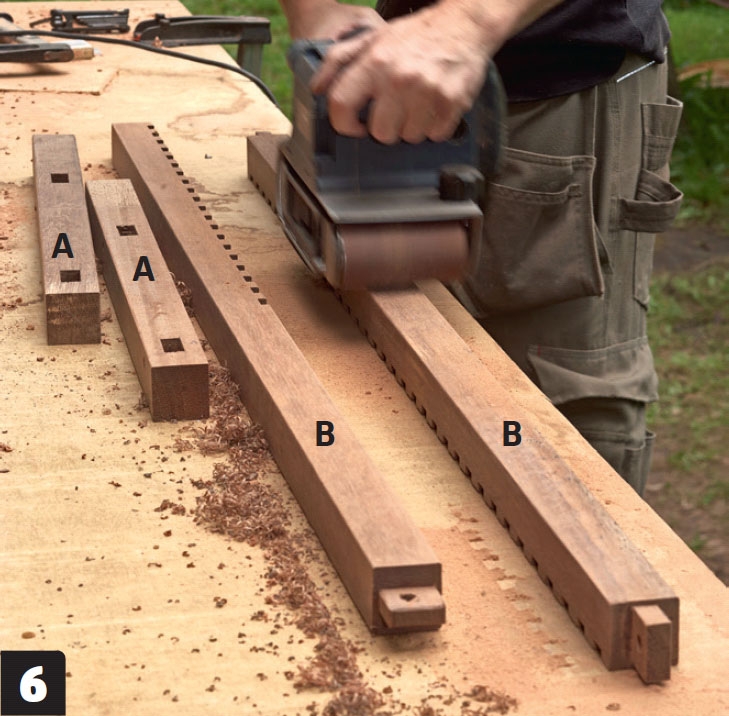

Reglarna (B) slipas med en bandslip. Börja med korn 60, och fortsätt med 120 och 180. Till sist hyvlas de skarpa kanterna.

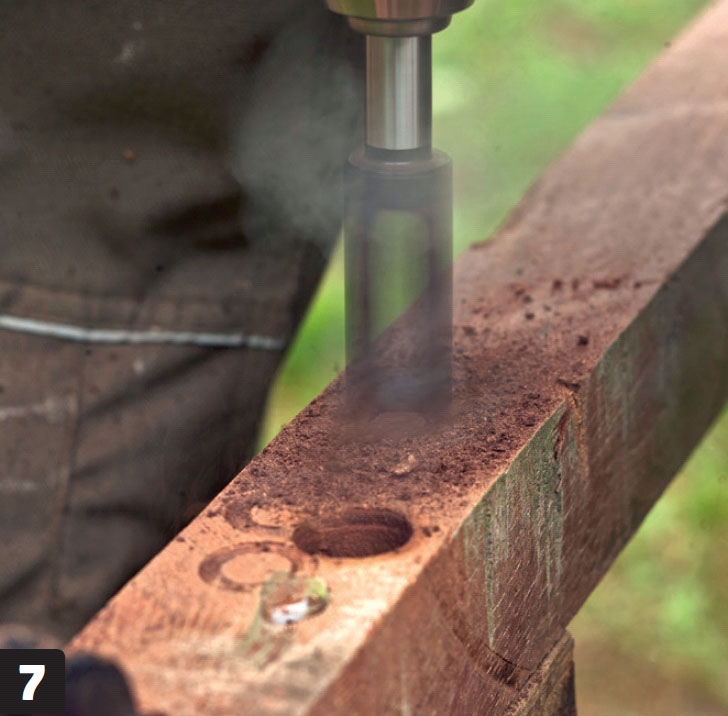

Dymlingarna borras. Använd ett proppborr till att borra dymlingarna som ska hjälpa till att hålla ihop konstruktionen.

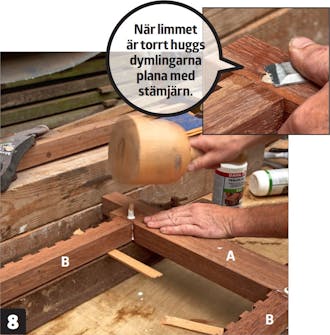

Tappfogarna låses med dymlingar. Sätt ramen i press, och stryk dymlingarna omsorgsfullt med lim och slå dem på plats.
04
Ribborna limmas fast och oljas in
5
Steg
Vi har nu nått sista etappen för vårt grillbordsbygge - och det är det mest spännande. Vi ska nämligen få de många ribborna att passa i ramarna, så att bordet kan stå.
När ribborna är anpassade i längd och fastlimmade i ramarna, är grillbordet nästan färdigt.
Avslutningsvis behandlar vi bordet med linolja med fungicider för att slippa svampangrepp.

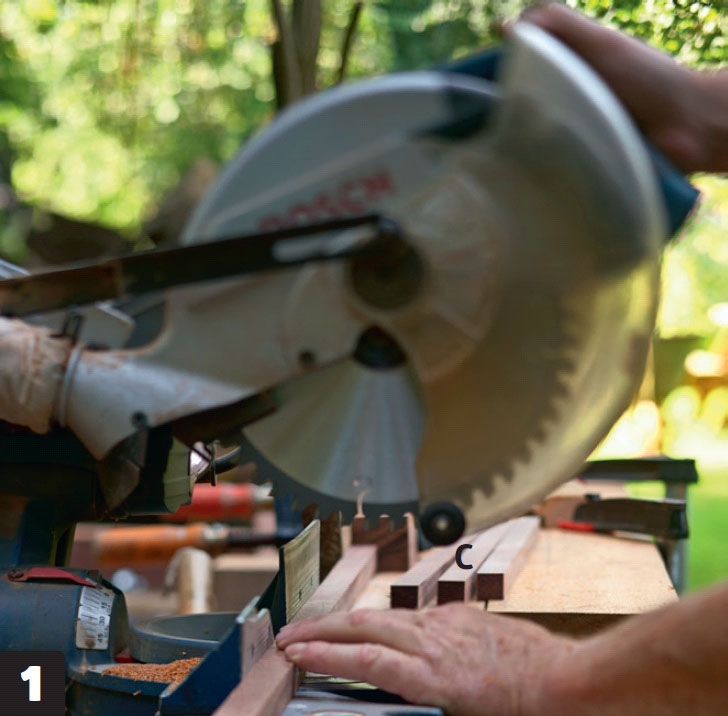

Ribborna (C) sågas till i längden. Vi behöver totalt 57 ribbor.

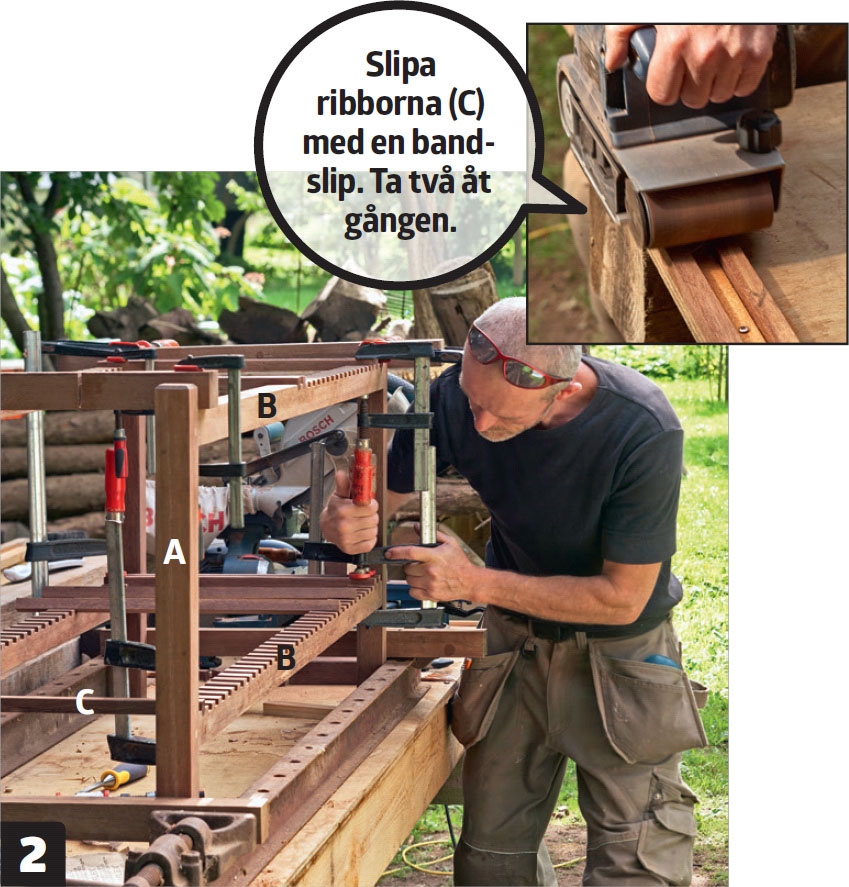

Bordet sätts i spänn. Det limmas fast ett par ribbor (C) i varje ände av bordet i topp och botten. Det säkerställer att avståndet är korrekt, och håller bordet på plats.

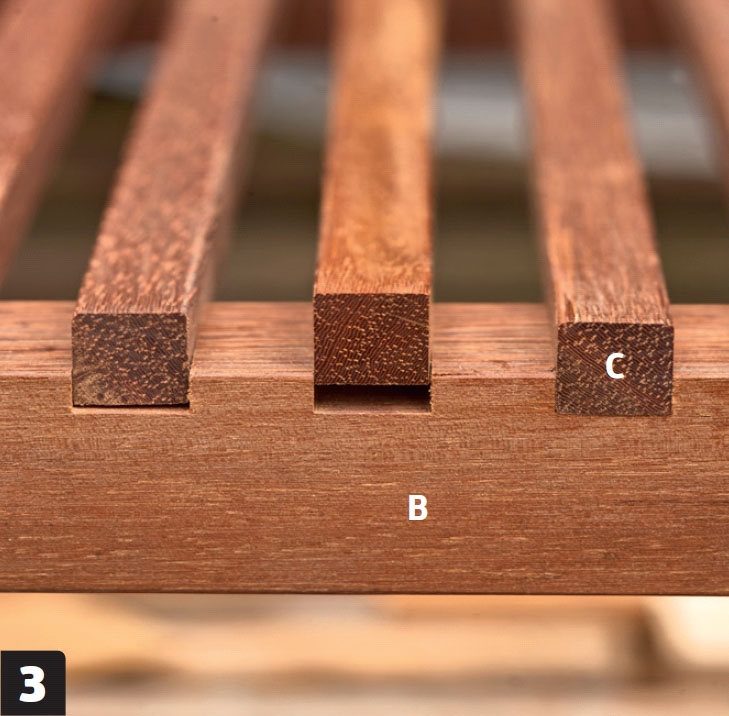

Ribborna (C) limmas fast. Försök inte tvinga ribborna på plats. Då kan träet spricka. Ge dem istället en omgång med bandslipen tills de passar.

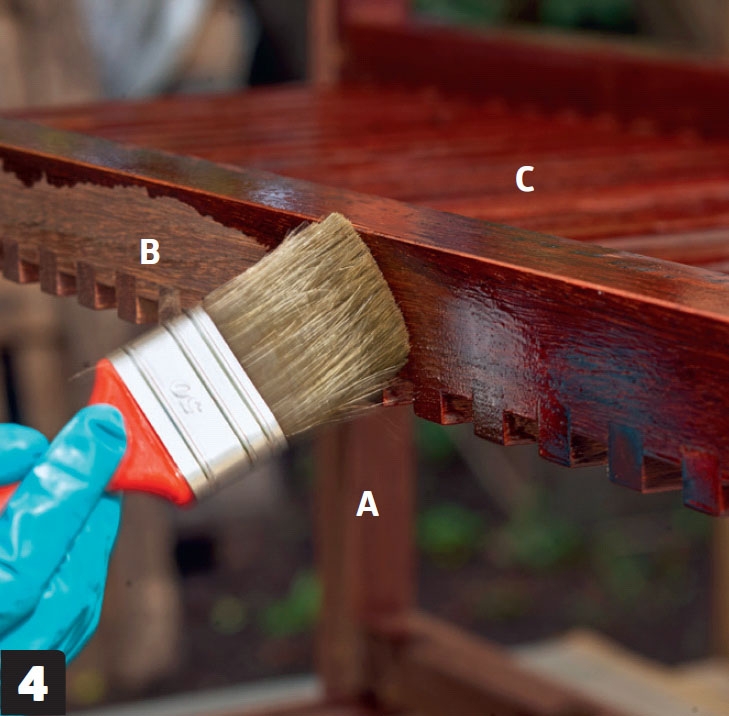

Bordet behandlas med linolja. Even tuella limrester slipas bort. Den nya nyansen talar verkligen för sig själv!
Nu är grillbordet klart. Linoljan ger ett optimalt skydd mot väder och vind, och det hårda tropiska träet är rustat för att klara våra fyra årstider.
Material
- 4 ben (A) à 60 cm, 4,3 x 4,3 cm
- 4 tvärgående reglar (B) à 137,4 cm, 4,3 x 4,3 cm
- 57 ribbor (C) à 45 cm, 1,8 x 1,8 cm
- MDF-skiva till mall
- Skifferskiva
- Trälim
- Linolja
- Dymlingar
Specialverktyg
- Bordcirkelsåg
- Överhandsfräs
- Lacksickel
- Proppborr
- Bandslip
- Ev. pelarborr/borrstativ
Tidsförbrukning
Träets hårdhet och kravet på precision gör arbetet tidskrävande. Vi har spridit ut arbetet över ungefär tio dagar.
Pris
Ca. 300 kr. för material. Ca. 1.500 kr. i kostnad för förstörda verktyg, sågklingor och liknande.
Svårighetsgrad
Precision är avgörande, och träet är inte så lätt att arbeta med.

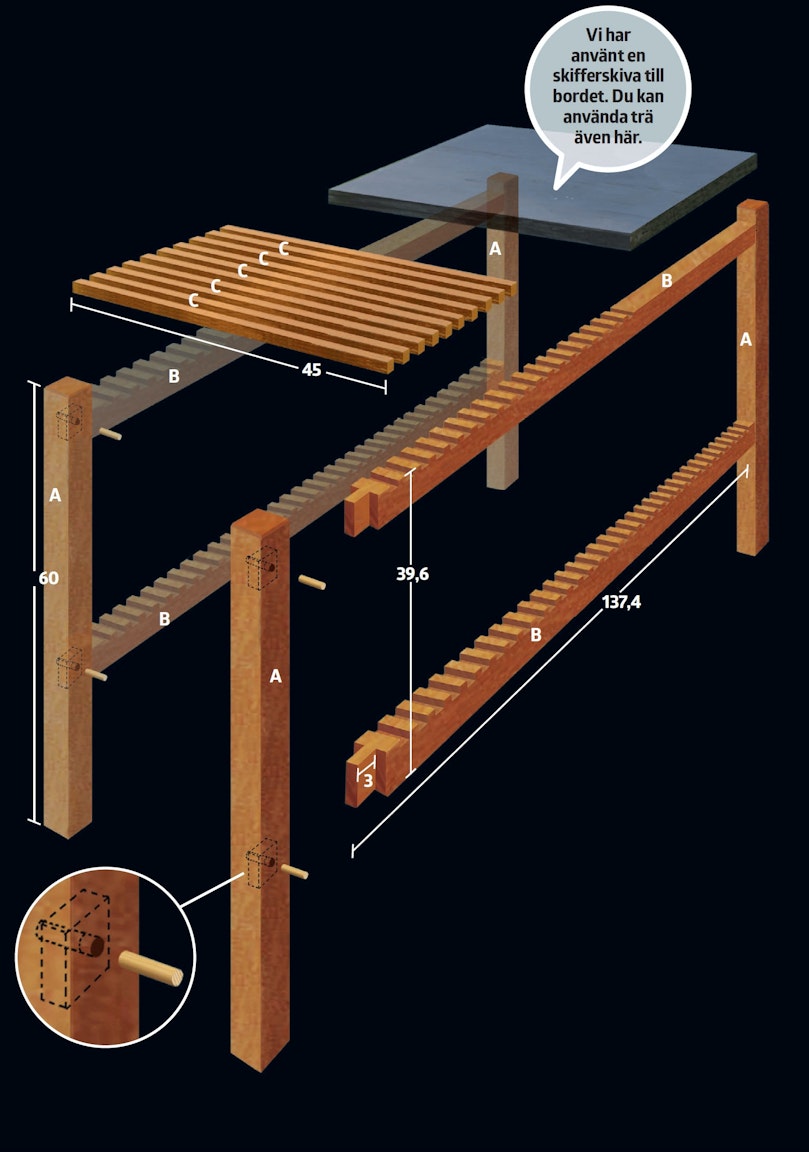

Ritning
Totalt 57 ribbor (C) håller ihop grillbordet. Det är viktigt att alla delar av bordet är millimeterprecisa.
Reglarna (B) i grillbordet tappfogas in i benen (A), och ribborna (C) vilar i frästa spår i reglarna.
3D-modell
Video
Tips & Tricks

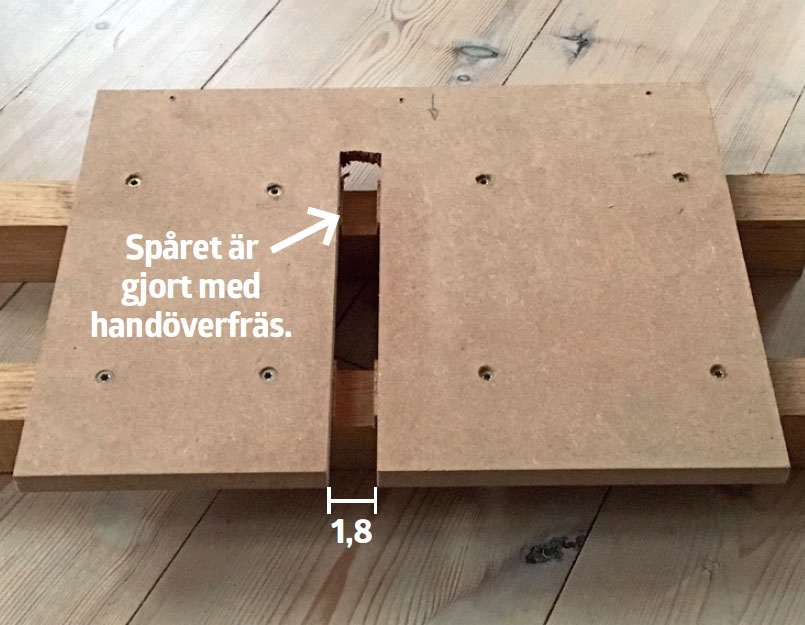

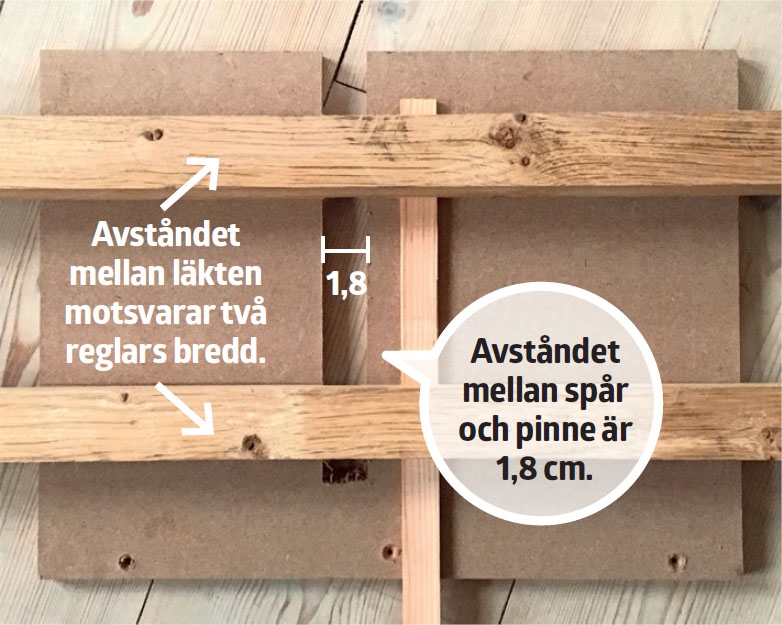

Smart mall ger samma djup överallt
Ribborna (C) sitter i frässpår i reglarna (B). För att spåren ska bli identiska bygger vi en smart mall.
Mallen består av en bit MDF-skiva, i vilken vi har fräst ett spår som motsvarar ribbornas bredd. Skivan är monterad på två läktstumpar, som sitter i samma bredd som reglarna när de ligger i par. Vi har fräst ett spår i läkten, där vi har skjutit in en pinne under MDF-skivan. Den pinnen vilar i det föregående spåret när vi fräser, och säkerställer att alla spår blir likadana.

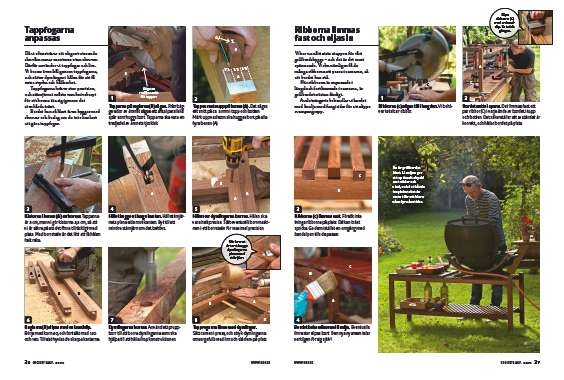

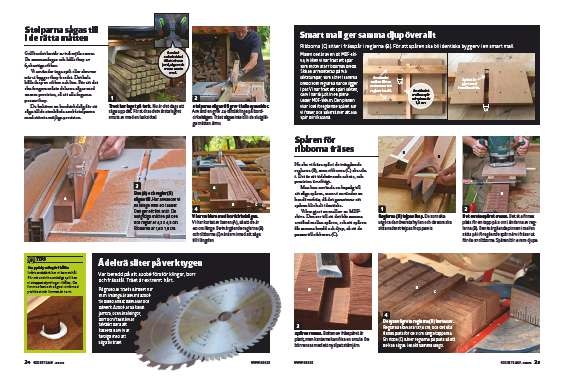

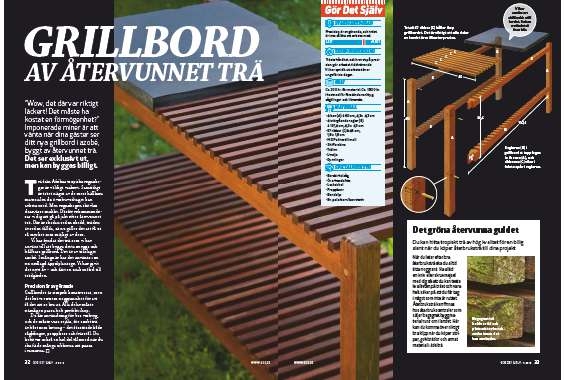

Tidningsartikel
Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
