Intro
Instruktion
01
Sätt ihop delarna
5
Steg

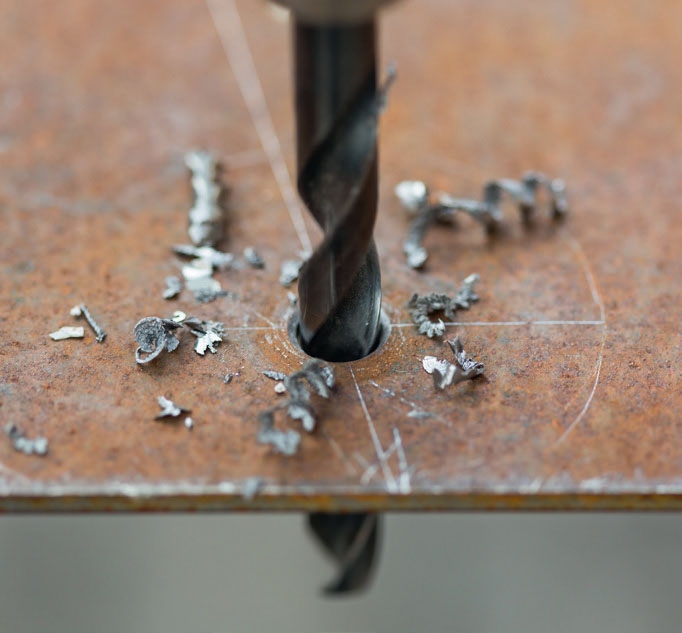

Om du själv vill borra hålen ska du först markera dem mycket noga med hjälp av mätband och rits eller körnare. Därefter ska de borras större och större med först 4 mm borr och sedan 8 mm och slutligen med 10 mm borr. Du bör ha nya och vassa borr för det är tungt att borra i 4 mm järnplåt.
Först skruvas de fem stängerna fast i ryggen, men utan att dras åt. Därefter sätts stängerna som håller fast bottnen i sina hål och muttrarna dras åt lätt. Lägg sedan bottnen på plats och dra åt mutter efter mutter så att delarna kommer i rätt vinkel mot varandra. När alla muttrar har dragits åt är eldstaden klar.
Borra samtliga hål i de två sidorna A enligt ritningen på föregående sida. Markera var du ska borra och gör anvisningar med körnare så att borren inte glider. Eller beställ plåtarna med hål.

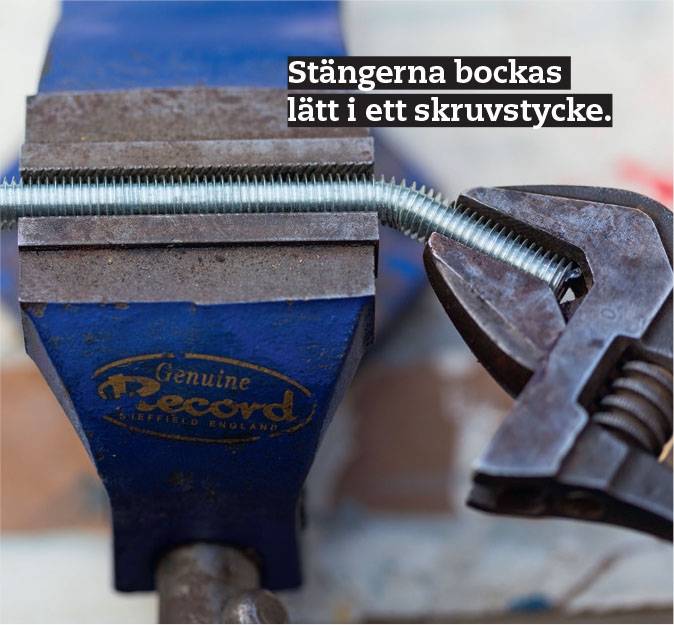

Kapa den gängade stången i mindre bitar enligt materiallistan. Använd bågfil. Bocka de yttersta 30 mm i 30 grader - se foto. Fäst sedan en bricka och en mutter på varje ände av samtliga stänger innan eldstaden skruvas ihop.

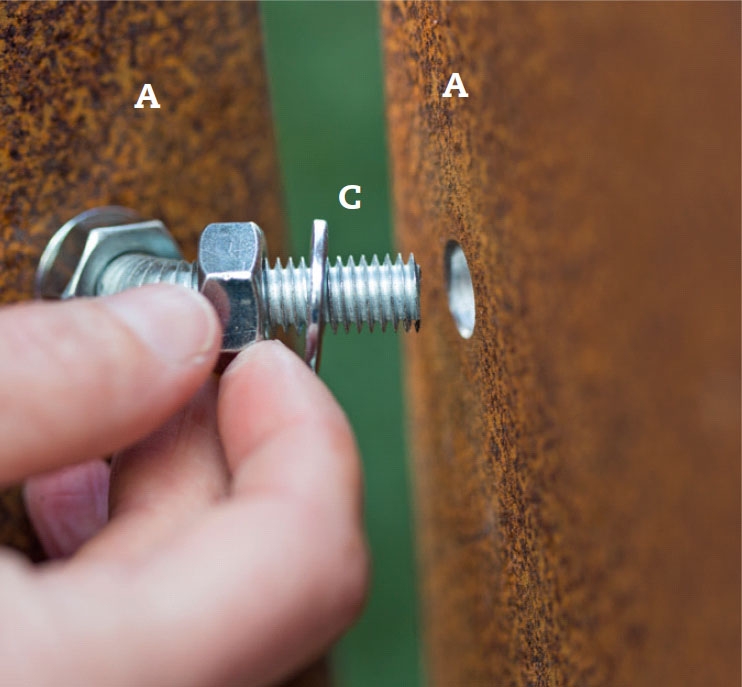

Ställ de två sidorna A med ryggen mot varandra och stick in de fem gängade stängerna C i hålen från insidan. Fäst därefter brickor och muttrar på stängerna från utsidan, men dra inte åt.

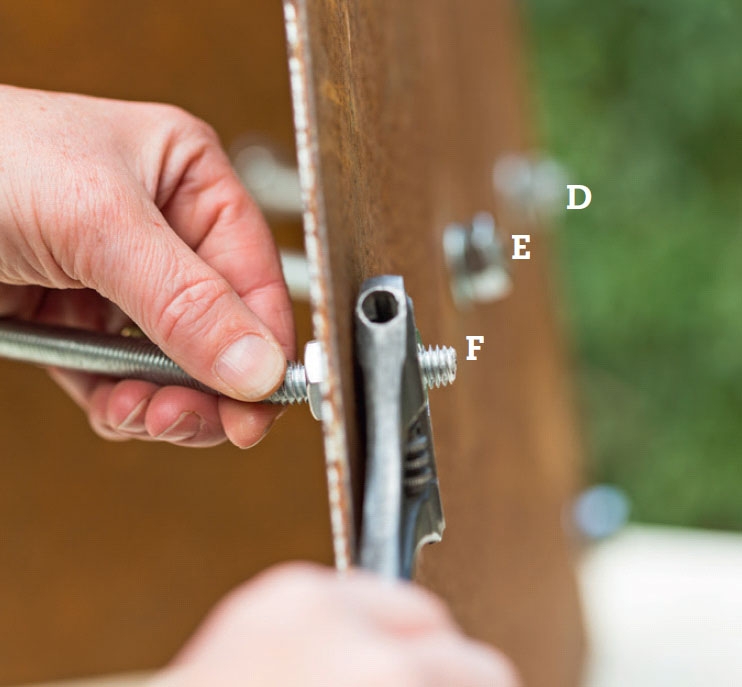

Spänn utvändiga brickor och muttrar på de tre långa stängerna D, E och F när de har satts på plats. Lägg bottnen B på plats så att den ligger an mot sidorna. Dra därefter åt samtliga muttrar.
Eldstaden har satts ihop och muttrarna har dragits åt. Det är lätt att flytta eldstaden och om du vill kan du skruva isär den när den inte används.
Material
4 mm grov järnplåt:
- 2 sidor (A) à 55 x 120 cm
- 1 botten (B), 55 x 55 cm
10 mm gängad stång (totalt 100 cm):
- 5 stänger (C) till ryggen à 7 cm
- 1 hållare (D) till bottnen, 14 cm
- 1 hållare (E) till bottnen, 30 cm
- 1 hållare (F) till bottnen, 46 cm
- 40 muttrar (G), 10 mm
- 40 brickor (H), 2 x 10,5 x 20 mm
Specialverktyg
- Blocknyckel/hylsnyckel 17 mm
Tidsförbrukning
Ett par timmar.
Pris
Räkna med att ge 700-800 kr för material + arbetslön.
Svårighetsgrad
Om du får en plåtslagare att kapa skivorna och borra hål i dem, så är resten lätt. Borrar du själv måste du vara noggrann när du mäter.
Ritning
Så enkel är eldstaden som består av tre järnplåtar och åtta gängade stänger med muttrar och brickor.

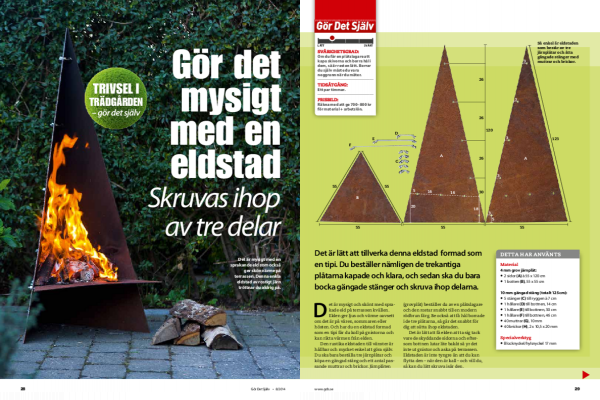

Tidningsartikel
Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
