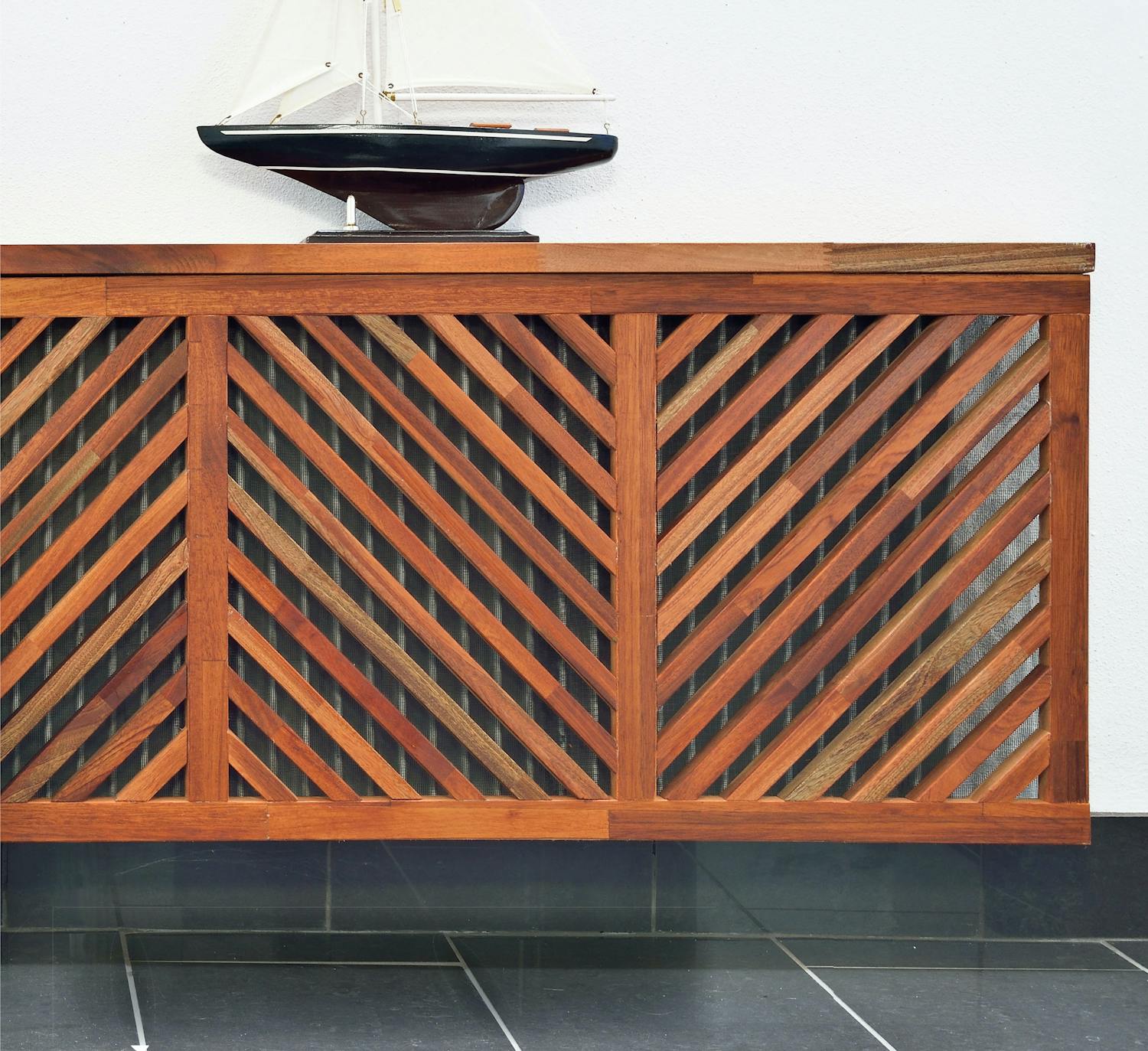

Snyggt elementskydd med smart sammanfogning

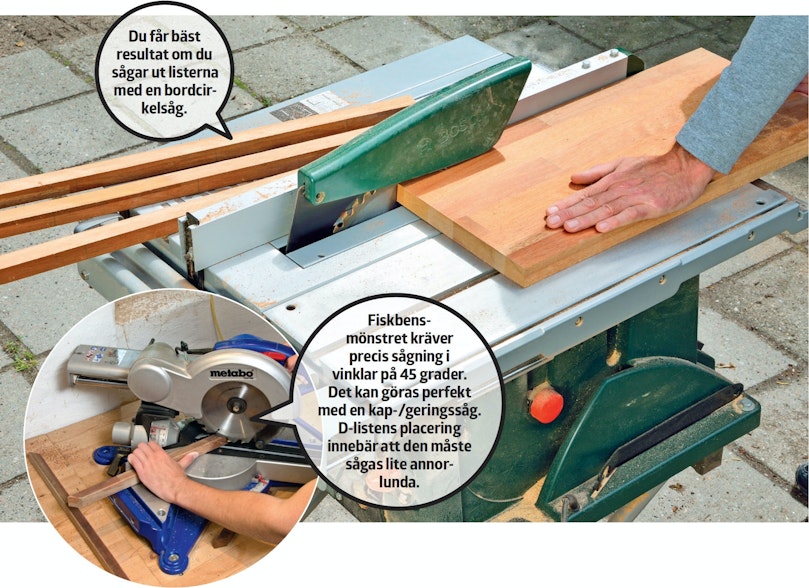

Har du ett element som förfular vardagsrummet? Med lite snille och en simpel teknik med maskeringstejp kan du bygga ett elegant elementskydd som löser problemet. Listerna kan t.ex. sågas ut från en vanlig bänkskiva, om du har en liggande.

Svårighetsgrad
Tidsförbrukning
1 dag
Pris
800 kronor

Intro

Elementskyddet är ett projekt som de flesta kan klara av, men det kräver noggrann mätning och exakt kapning. Med vår byggbeskrivning i handen kommer det att gå som en dans. Vi visar hur du:

  • sågar till listerna
  • sammanfogar ramen
  • monterar beslag och skydd över elementet

LÄS OCKSÅ: Från persienn till elementskydd

Instruktion

01
Ramen byggs ihop 2 Steg

Vi börjar med att bygga ihop ramen, som består av sju delar. Delarna till den här ramen är sågade i en bredd på 35 mm. Kom ihåg att förborra, så att träet inte spricker.

1

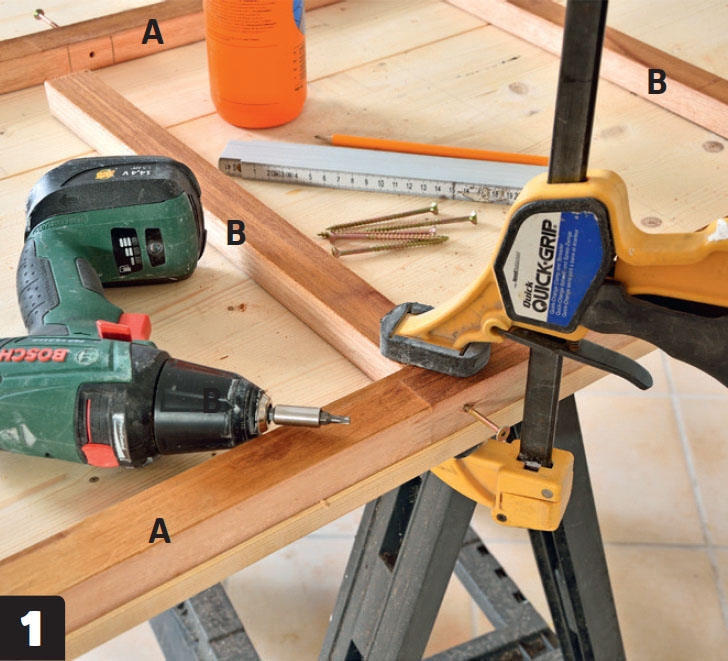

Ramen hålls fast mot underlaget med en tving. Då blir det enklare att skruva i skruvarna, så att listerna hamnar i exakt samma nivå. Glöm inte att förborra.

2

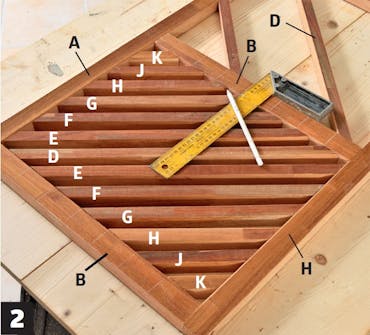

Lägg i listerna, och märk ut var de ska placeras. Avstånden mellan listerna motsvarar ungefär deras tjocklek på 2 cm. Ta listerna från första fältet som mall för resten.

02
Listerna limmas fast i ramen 5 Steg

Nu ska listerna limmas fast. Det kan du göra på ett smart sätt med maskeringstejp som du vecklar runt om varje enskild list. Då hålls de på plats medan limmet torkar.

1

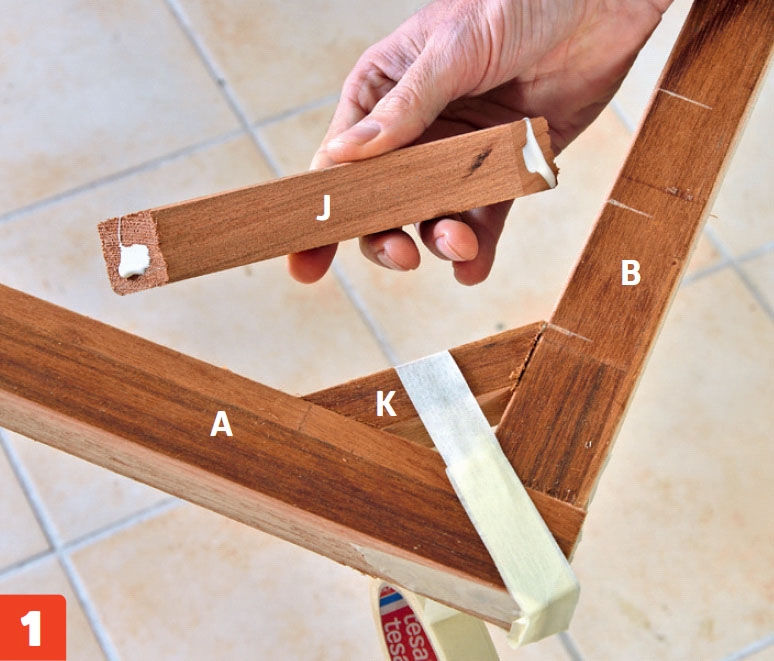

Applicera trälim på snitten, och sätt listerna på plats i ramen.

2

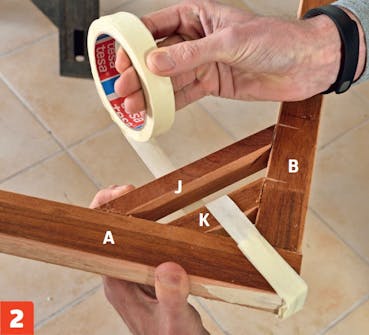

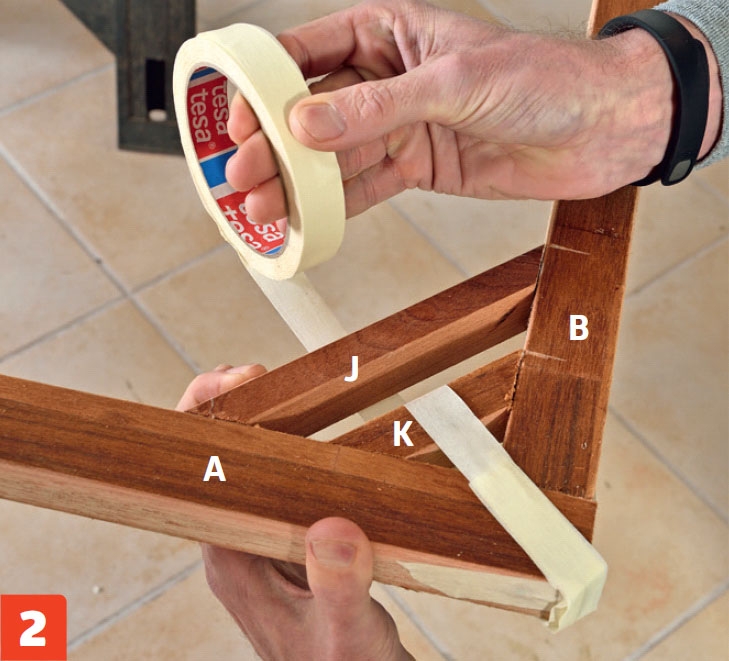

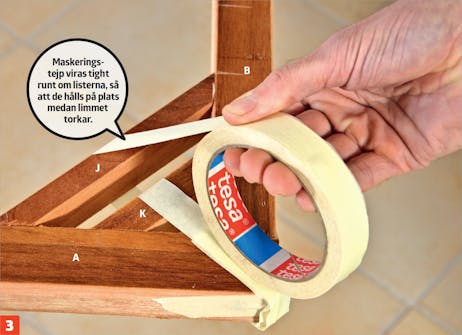

Dra tejpen från hörnet av ramen och runt om listen.

3

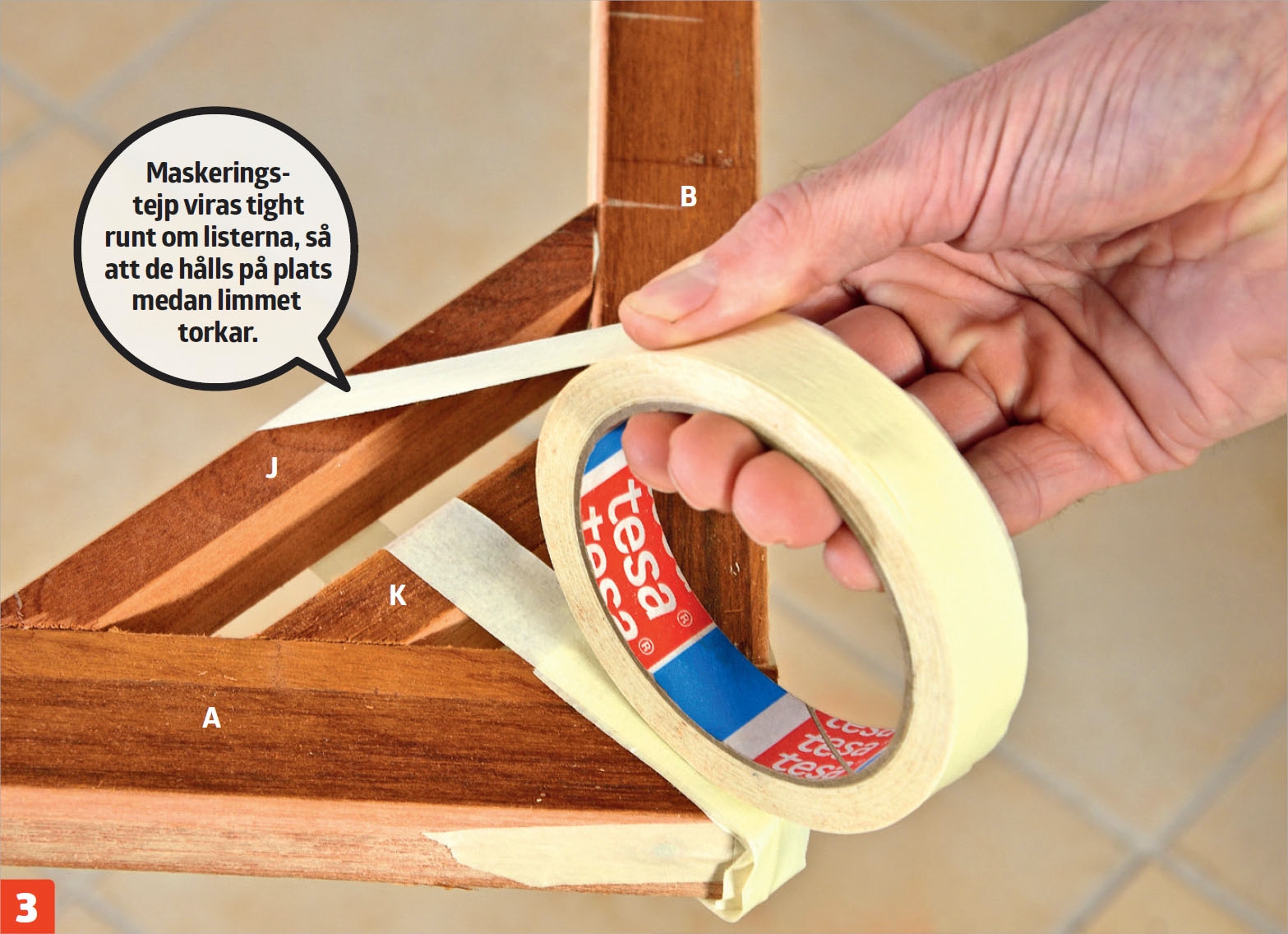

Listen hålls nu ordentligt på plats. Applicera lim på nästa list. Sätt listen på plats, och dra ännu ett varv med tejprullen.

4

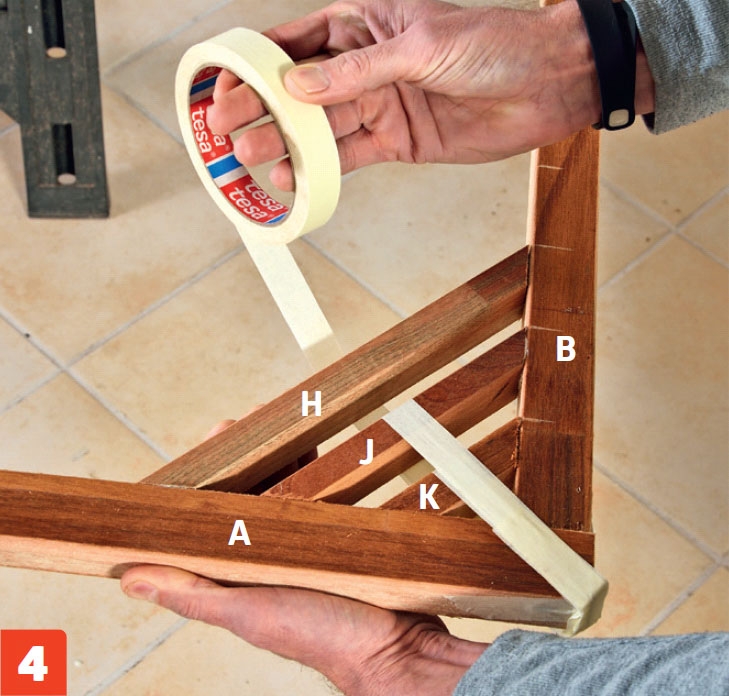

Fortsätt enligt samma metod, tills alla lister i fälten är på plats.

5

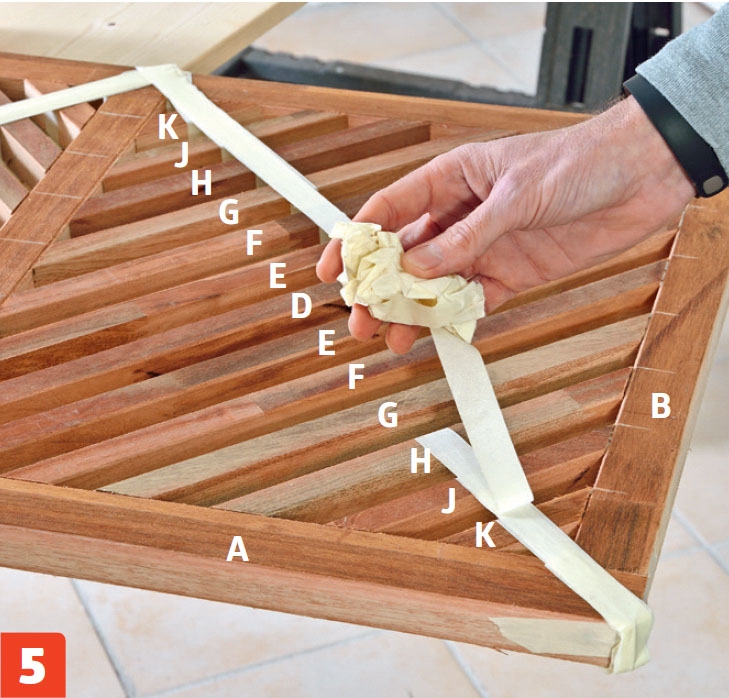

Avlägsna tejpen, när limmet har torkat. Efteråt slipar du elementskyddet noggrannt med en planslip.

03
Montera beslag och skydd över element 5 Steg

Du behöver ett par vinkelbeslag, så att skyddet kan hänga på elementet. Mät elementet på plats, så att du vet hur breda beslagen behöver vara.

1

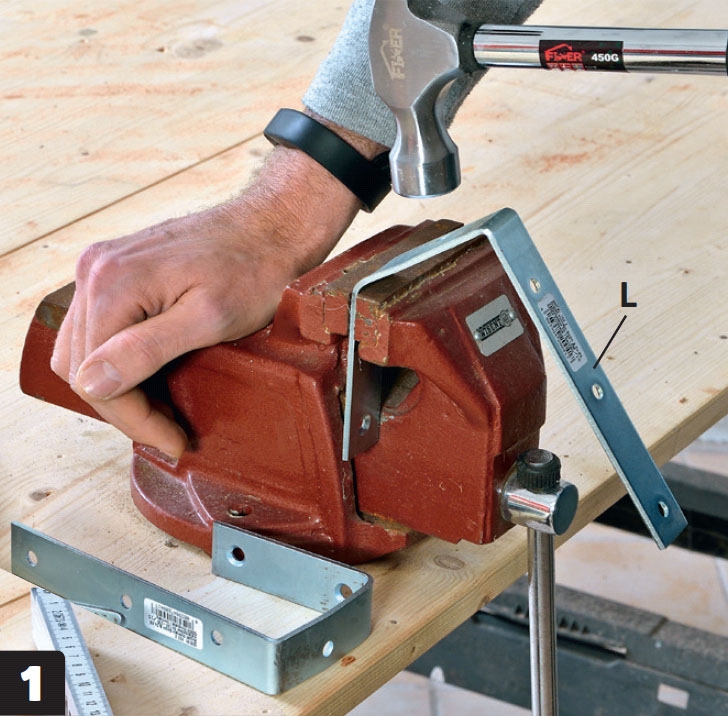

Sätt vinkelbeslaget i skruvstädet. Böj det så att det kan greppa över elementet. Gör likadant med nästa beslag.

2

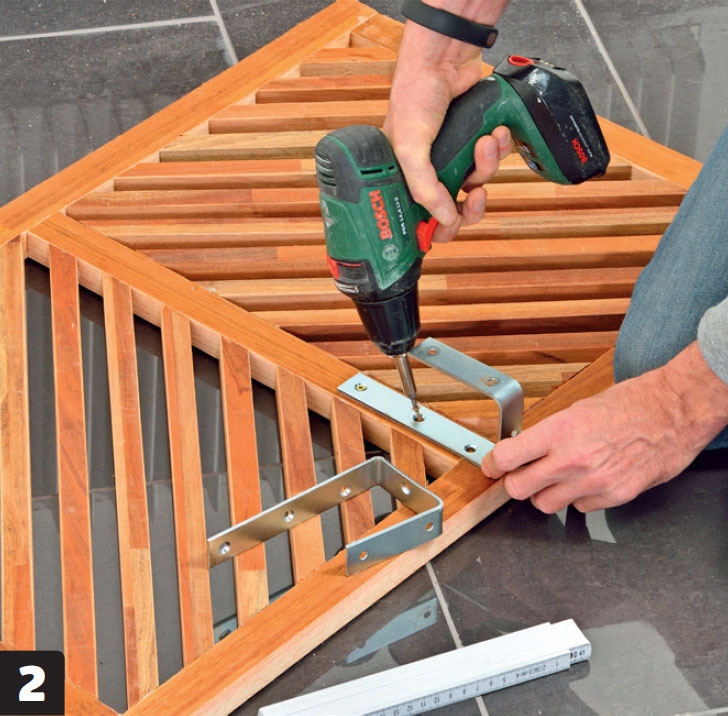

Skruva fast de båda vinkelbeslagen bak på skyddet med 4 x 20 mm skruvar. Beslagen ska sitta på de två näst yttersta stolparna.

3

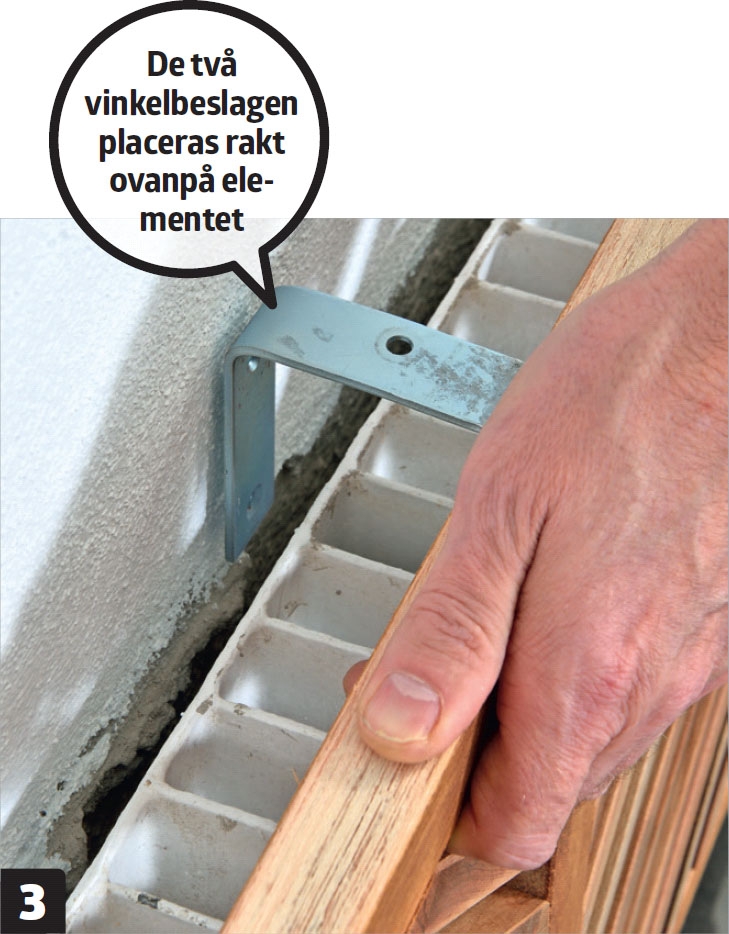

Beslaget håller skyddet på plats. Det pressas inte in mot väggen av skyddet.

4

Såga till hyllan som ska sitta ovanpå skyddet. Hyllan ska sticka ut cirka 1 cm över skyddets framkant.

5

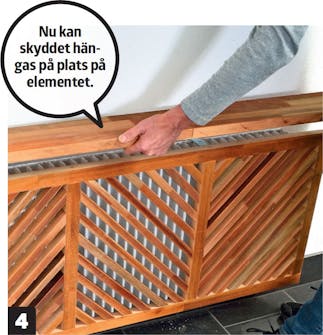

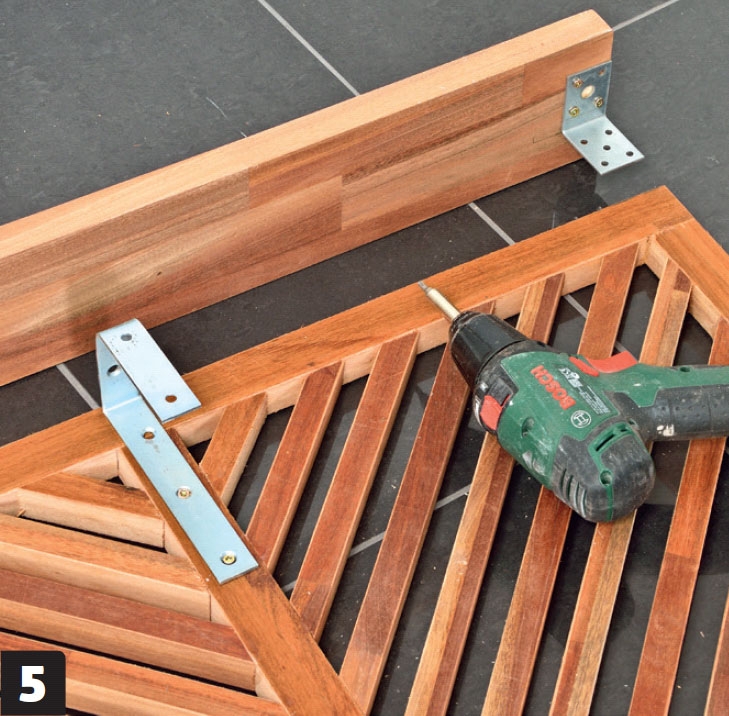

Skruva fast hyllan i de två tillböjda vinkelbeslagen. Fäst ytterligare två beslag ytterst för att hålla ihop hyllan och skyddet.

Material

26 x 35 mm nyatoh:

  • 2 horisontella ramdelar (A) à 155,5 cm
  • 5 vertikala ramdelar (B) à 43 cm

26 x 95 mm nyatoh:

  • 1 överliggare (C) à 158 cm

26 x 20 mm nyatoh:
För beklädnad av ett fält:

  • 1 list (D) à 50,8 cm
  • 2 lister (E) à 48,8 cm
  • 2 lister (F) à 40,8 cm
  • 2 lister (G) à 32,8 cm
  • 2 lister (H) à 24,8 cm
  • 2 lister (J) à 16,8 cm
  • 2 lister (K) à 8,8 cm

Dessutom:

  • 2 vinkelbeslag (M), 50 x 50 x 50 mm
  • 2 vinkelbeslag (L), 50 x 150 x 150 mm
  • 4 x 20 mm skruvar
  • Trälim och maskeringstejp

Tidsförbrukning

1 dag.

Pris

Nyatoh-bänkskiva: ca. 800 kr.

Svårighetsgrad

Ett projekt där de flesta kan vara med. Men det kräver noggrann uppmätning och sågning.

Ritning

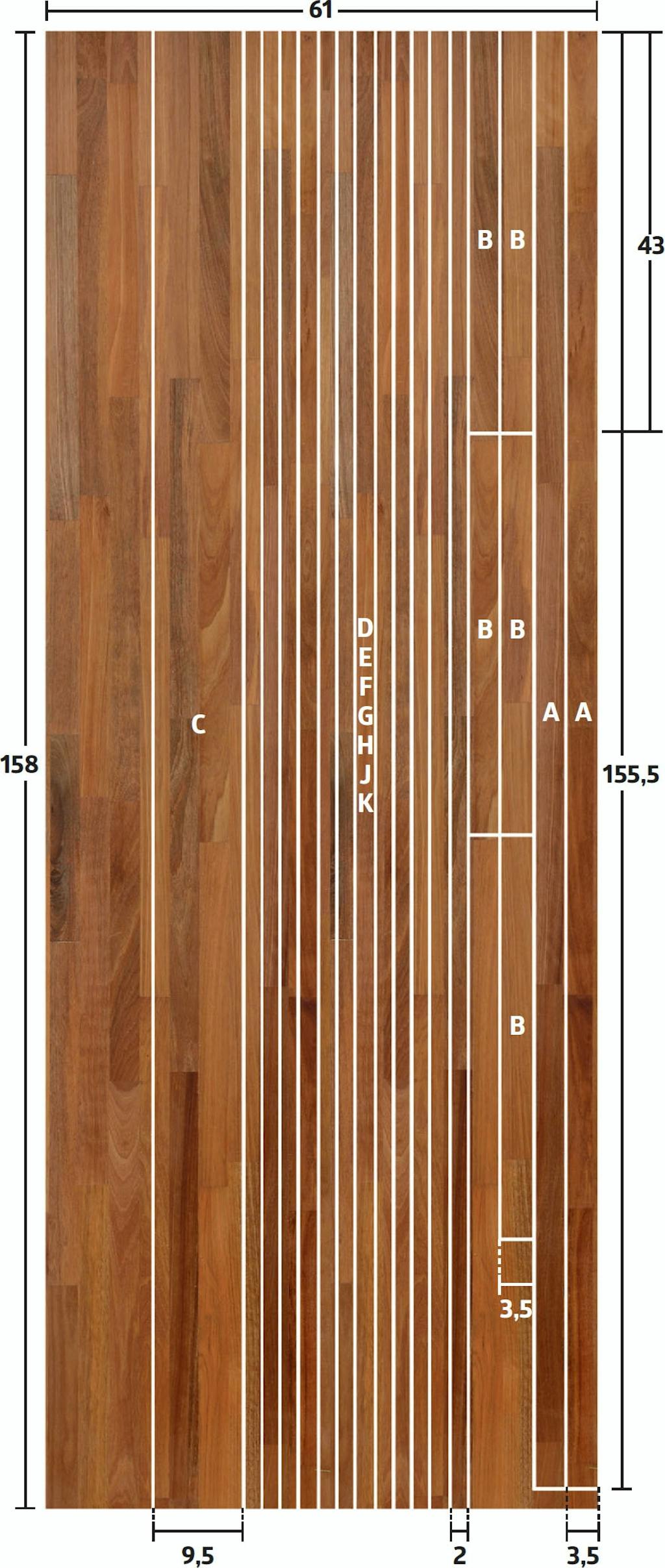

Sågskiss för bänkskiva till elementskydd

Elementskyddet är gjort av nyatoh-trä. Det blev nämligen ett fint stycke bänkskiva över från ett projekt i badrummet.

Du kan utnyttja skivan optimalt genom att göra en skiss och markera de olika delarna på själva skivan.

Den drygt en och en halv meter långa skivan sågas upp till lister med en bredd på 20 mm. Ramdelarna har en bredd på 35 mm, och över liggaren är 95 mm bred.

Sågskiss för bänkskiva till elementskydd

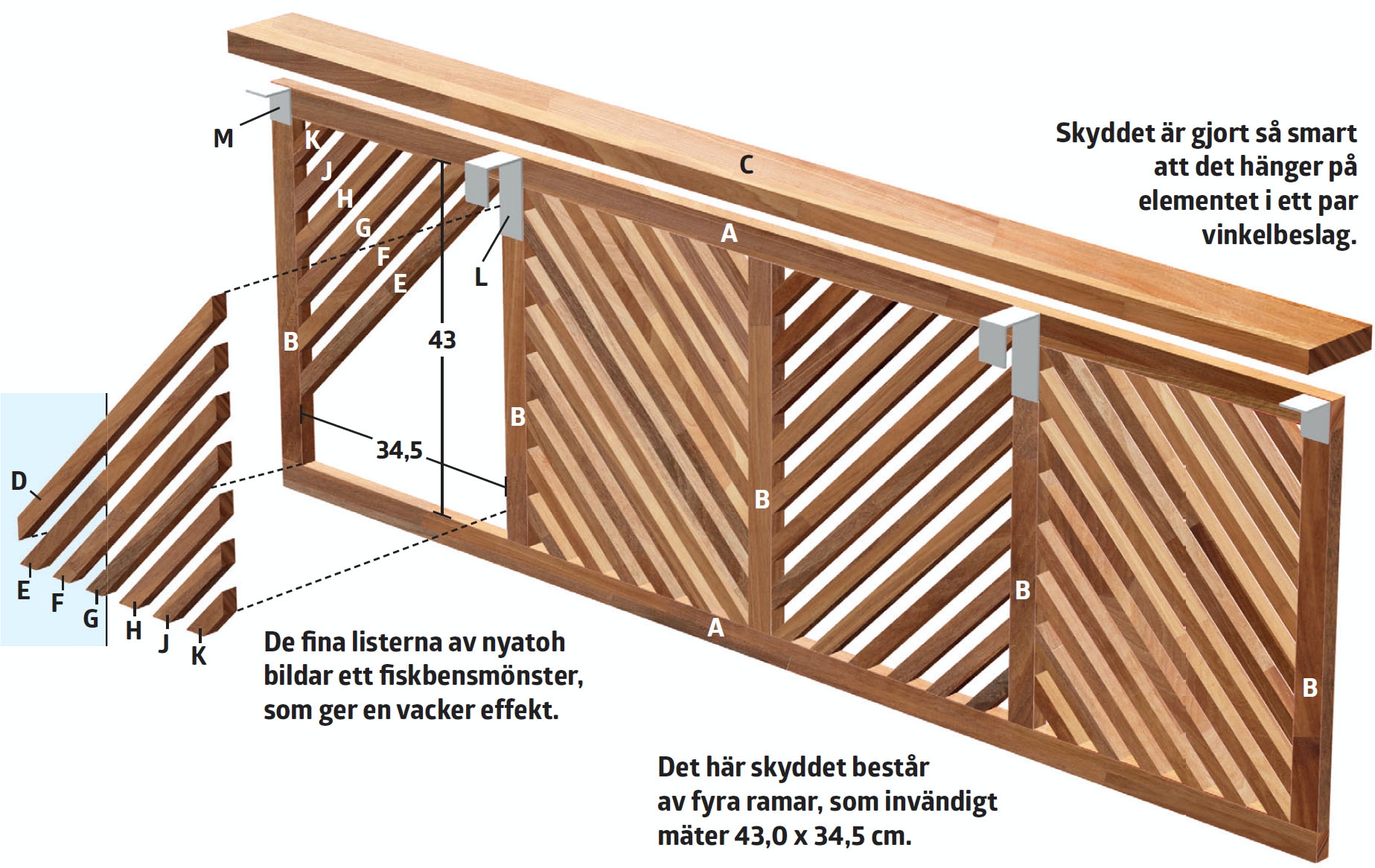

3D-modell

Elementskydd

3D-modell

Se konstruktionens principer

Lägg märke till vinkelbeslagen som håller fast ramen på elementet.

Öppna 3D-modell

Tips & Tricks

Multimedia

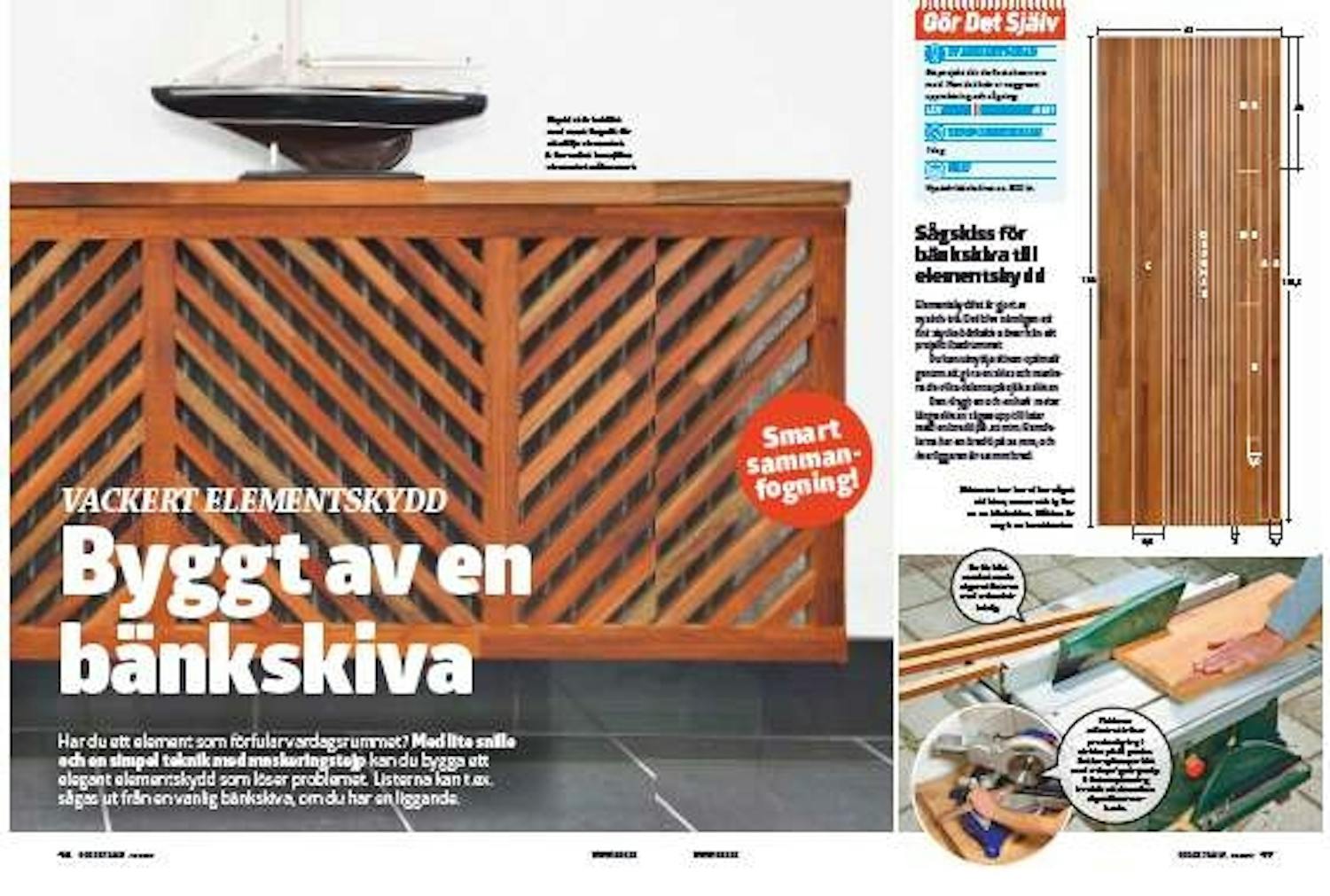

Tidningsartikel

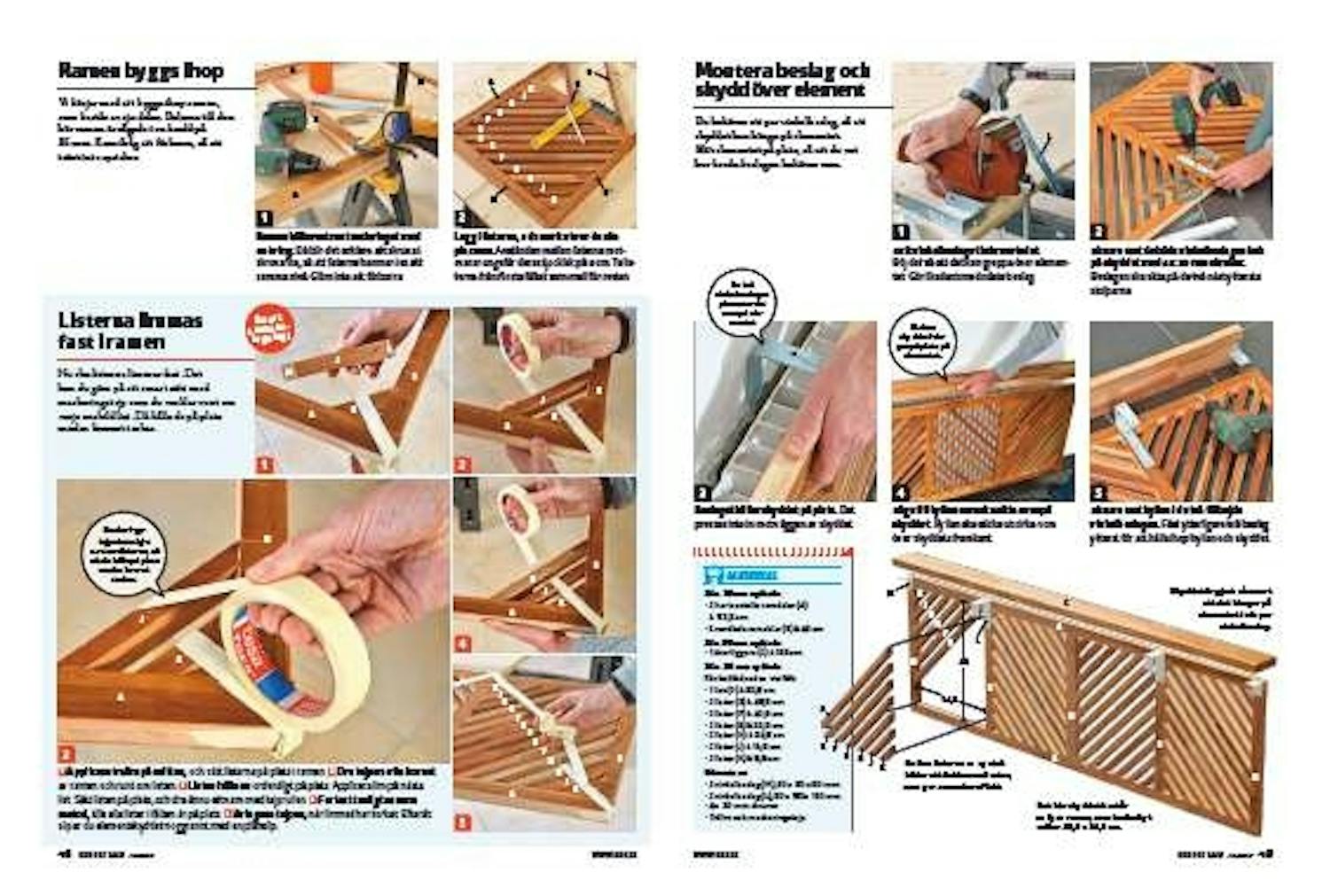

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
