Specifikationer, dimensioner och priser
Beskrivning: Hålplatta
En hålplatta är en bit galvaniserat stål med hål för skruv eller spik.
Hålplatta, skruvplatta eller spikplatta är olika ord för samma typ av beslag: en perforerad stålplatta, som finns i många storlekar, som används för att förstärka träfogar.
Plattan läggs över skarven mellan två träbitar och sedan sätts skruvar (eller spikar) i några av hålen.
Mängden skruvar eller spikar och deras placering i förhållande till träets kanter är viktig om man inte vill riskera att försvaga konstruktionen.
Prisexempel
- 5-150 kronor
Priset ökar med storleken på hålplattan. Nedan visas några exempel.
- Hålplatta, 2 x 40 x 120 mm: ca 8 kronor
- Hålplatta, 2 x 160 x 400 mm: ca 80 kronor
Var används: Hålplatta
Hålplattor används för förstärkning och sammanfogning av virke eller annat trä för byggnadsändamål.
Hålplattor (spik- eller skruvplattor) används t.ex. om du ska bygga takbjälkar till ett förråd eller liknande. Där träet möts i den triangulära konstruktionen kan spikplattor som läggs över skarvarna vara en bra förstärkning.
På samma sätt kan mindre hålplattor användas när du vill foga samman två brädor, förstärka en hörnfog eller liknande.
Fördelar
- Enkel och rejäl förstärkning
- Finns i många storlekar
- Finns i alla byggvaruhus
Nackdelar
- Mindre snyggt än dolda träfogar
- Kräver rätt montering för optimal styrka
Styrka
Styrkan beror delvis på storleken och en hålplatta bör i allmänhet vara så stor som möjligt i förhållande till det trä som ska sammanfogas eller förstärkas.
En rätt monterad hålplatta ökar styrkan i en fog avsevärt eftersom den motverkar spänningar i alla riktningar och vridningar i träet.
Dimensioner
- Tjocklek: 1,5 och 2 mm
- Längd: 40, 50, 60, 80, 100, 120, 140, 160 och 200 mm
- Bredd: 120, 140, 160, 200, 240, 300 och 400 mm
Detta är exempel på vanliga storlekar, men hålplattor finns även i andra dimensioner.
Princip
När det gäller montering av hålplattor och andra byggbeslag är det viktigt att försvaga träet så lite som möjligt. Undvik därför att placera skruvar/spikar för nära träets kanter och för nära andra skruvar/spikar.
Kraven på antalet skruvar/spikar är större när hålplattan monteras längs träets ådring (i fiberriktningen). Här ska de sitta närmare en sidokant än en ändkant, och två skruvar/spikar ska sitta närmare tvärs fiberriktningen än i längdriktningen.

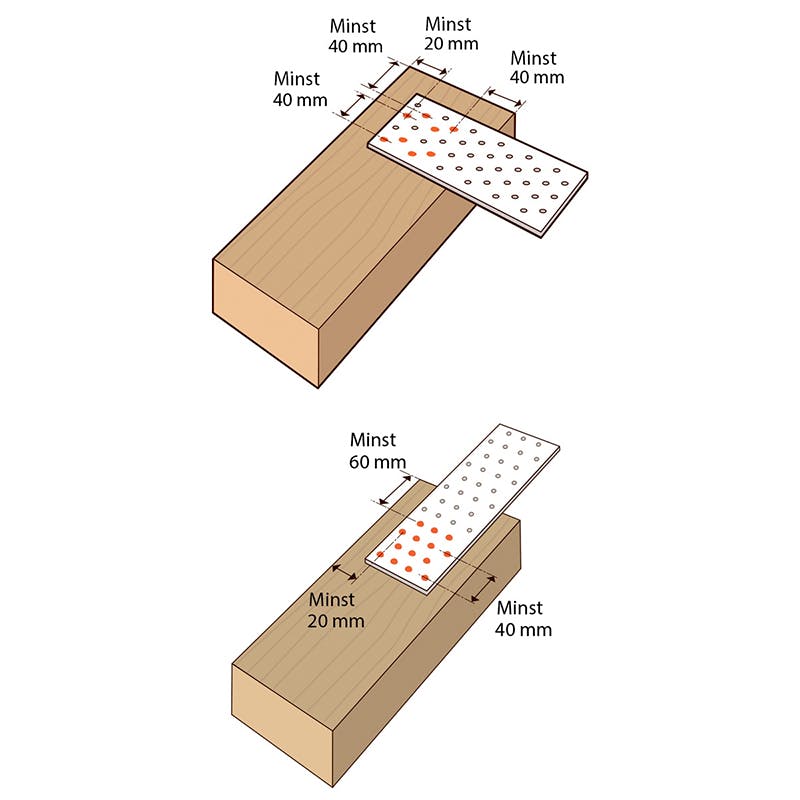

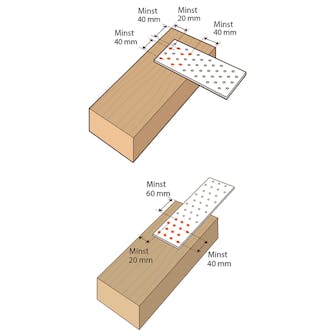

De exakta avståndskraven beror på belastningen. På den översta illustrationen är draget tvärs träets fiberriktning och här ska du hålla 40 mm till den sidokant som draget sker över. Om draget är längsgående, som i den nedre illustrationen, behöver du bara hålla 20 mm till sidokanten och 60 mm till ändkanten.
Om det är möjligt ska hålplattorna placeras parvis så att det finns en platta på vardera sidan av fogen.
Montering
Här förstärker vi en stolpe. Det kan till exempel vara till en carport. Den första hålplattan placeras över T-skarven.
Optimalt är att hålplattorna döljs bakom en beklädnad eller ovanför ett innertak, men här visar vi dem så att du kan se dem.
Här använder vi ankarspik och håller 20 mm avstånd till kanterna och 60 mm till träets ände. Samma princip gäller för skruvar (ankarskruv).
De två diagonala fogarna här är säkrade med hålplattor som är precis tillräckligt stora för att spika inom avståndskraven.
Det är besvärligt om plattorna sticker ut utanför träet, så det är bra att ha ett litet urval av hålplattor i olika storlekar.
Bärlina och snedsträva får en hålplatta som är så stor som möjligt. Håll även här 60 mm avstånd till ändträet.
Upprepa hela övningen på virkets baksida så att hålplattorna sitter parvis vända mot varandra.
Principerna är exakt desamma om du använder ankarskruv. Detta är ofta den bästa lösningen eftersom du då kan ta loss och montera fogen igen eller flytta en skruv som du har placerat fel.
Varianter
Hålplattor finns i många storlekar, men det finns inte mycket variation utöver det.
