Snyggt tak av takshingel - del 2:3

Skriv ut Spara artikel

Den stora byggnaden ska förses med ett tak av shingel. Det är praktiskt för att de självhäftande takpappsbitarna snabbt kan monteras på takplywooden och andra spikfasta underlag med ett par spikar.

Svårighetsgrad
Tidsförbrukning
5 dagar
Pris
30.000 kr/65 m2

Intro

Takshingel läggs med överlappning. Varje bit har en självhäftande del, som får överlappningarna att smälta ihop så snart solen värmer taket. Det innebär att du inte behöver en gasvärmare, som annars är nödvändig när man lägger vanlig takpapp.

När man lägger shingel direkt på tak-plywood - som vi gör - måste lutningen vara brantare än 1:2, och det motsvarar en taklutning på minst 27 grader. Du kan lägga shingel även om taket bara lutar 14 grader, men i så fall ska du först lägga underlagspapp, för annars blir taket inte tillräckligt tätt. Vill du slippa arbetet med att lägga underlagspapp måste taklutningen alltså vara minst 27 grader.

Du kan beställa färdiga takstolar eller snickra dem själv som vi gör. Följ i så fall vara anvisningar.

Serie i 3 delar

Se hur du bygger garaget – steg för steg

Del 1: Bjälklaget
Konstruktionen är relativt enkel, bl.a. för att vi inte gjuter golv i garaget. Byggnaden vilar på syllar som har fästs i stolpskor.

Del 2: Shingeltak
Dags för taklagsfest! Taket består av plywood som vi täcker med shingel, som är ett lättlagt material. Vi visar också hur du gör takstolar.

Del 3: Väggar
Nu ska vi resa väggar invändigt, isolera och klä regelstommen utvändigt med stående panel av lärkträ. Till sist sätter vi in fönster och dörrar.

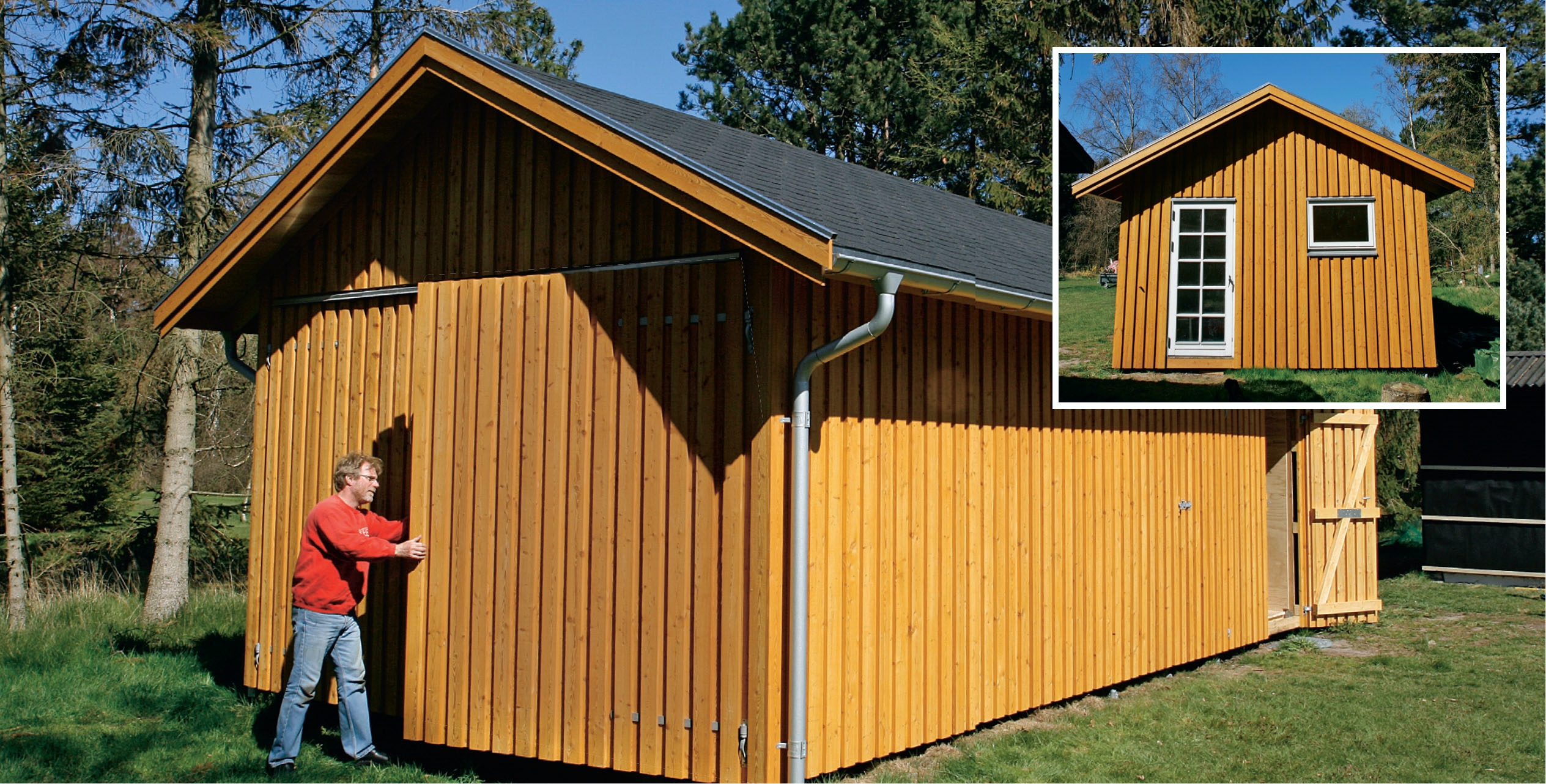

I ena änden kan du parkera bilen eller båten. I den andra finns en isolerad snickarbod och i mitten ett förråd för cyklar och redskap.

Instruktion

Snickra takstolar

låst innehåll

logga in eller köp tillgång för att läsa detta avsnitt

Det är naturligtvis enklast att beställa takstolarna färdiga från närmaste fabrik, men då måste du ta hänsyn till leveranstiden när du planerar ditt bygge. Du sparar inte särskilt mycket på att snickra takstolarna själv, men glädjen och tillfredsställelsen är stor.

För att alla takstolar ska bli lika stora använder du en mall, och du kan med fördel använda den först färdiga takstolen som mall. Lägg övriga ovanpå så är du säker på att vinklarna blir desamma.

Mallen består helt enkelt av stopplister och klossar som fästs runt den första takstolen, när den har monterats på ett arbetsbord - se bilderna.

1

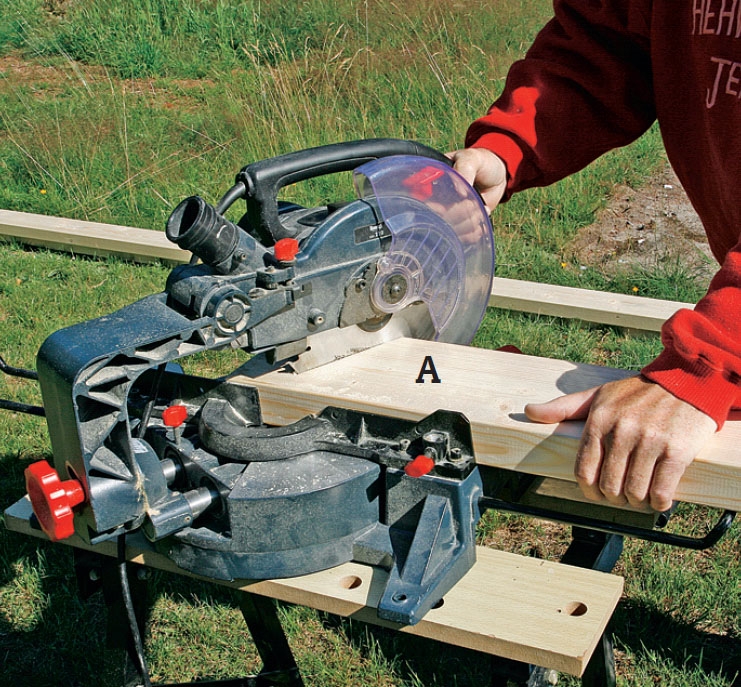

De två högbenen (A) geringssågas upptill med kap- och geringssågen, som har ställts in på 27 grader - den lutning som taket ska ha. Fogen blir tät.

Viktigt! Gör ett arbetsbord av tre bockar och några skivor så du får bra arbetshöjd.

2

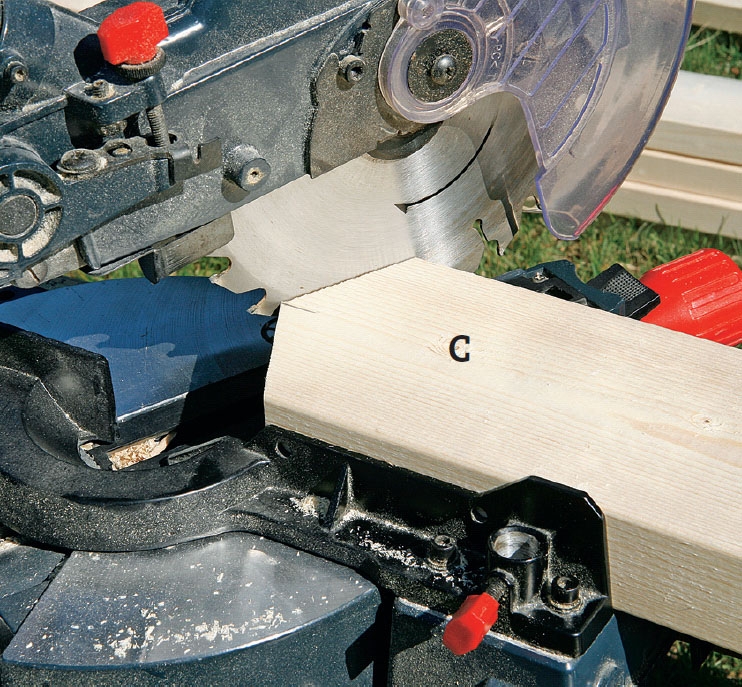

Stödbenet eller stolpen (C) i mitten ska spetsas upptill. Sätt ett märke exakt mitt på stolpen så att du vet var sågspåren ska möta varandra.

3

Underramen eller bjälken (B) sågas med cirkelsåg eftersom spåret blir för långt för kap- och geringssågen. Skruva fast sågskenan på en regelstump och fäst den med tvingar på underramen i 27 graders vinkel.

4

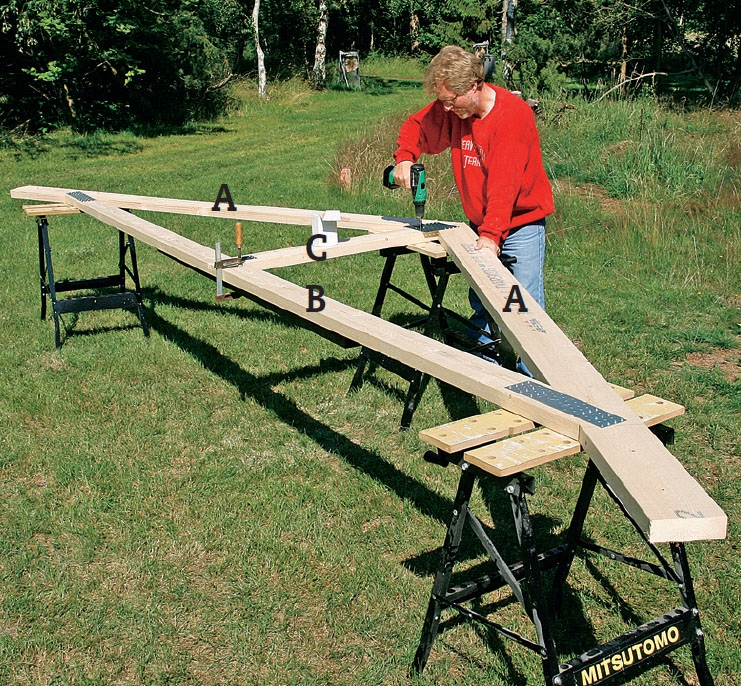

Lägg de fyra delarna på bockarna och skruva ihop dem med hjälp av spikplåtar och beslagsskruvar.

VIKTIGT! De två takstolarna i gavlarna skruvas ihop med spikplåtar på endast den ena sidan.

5

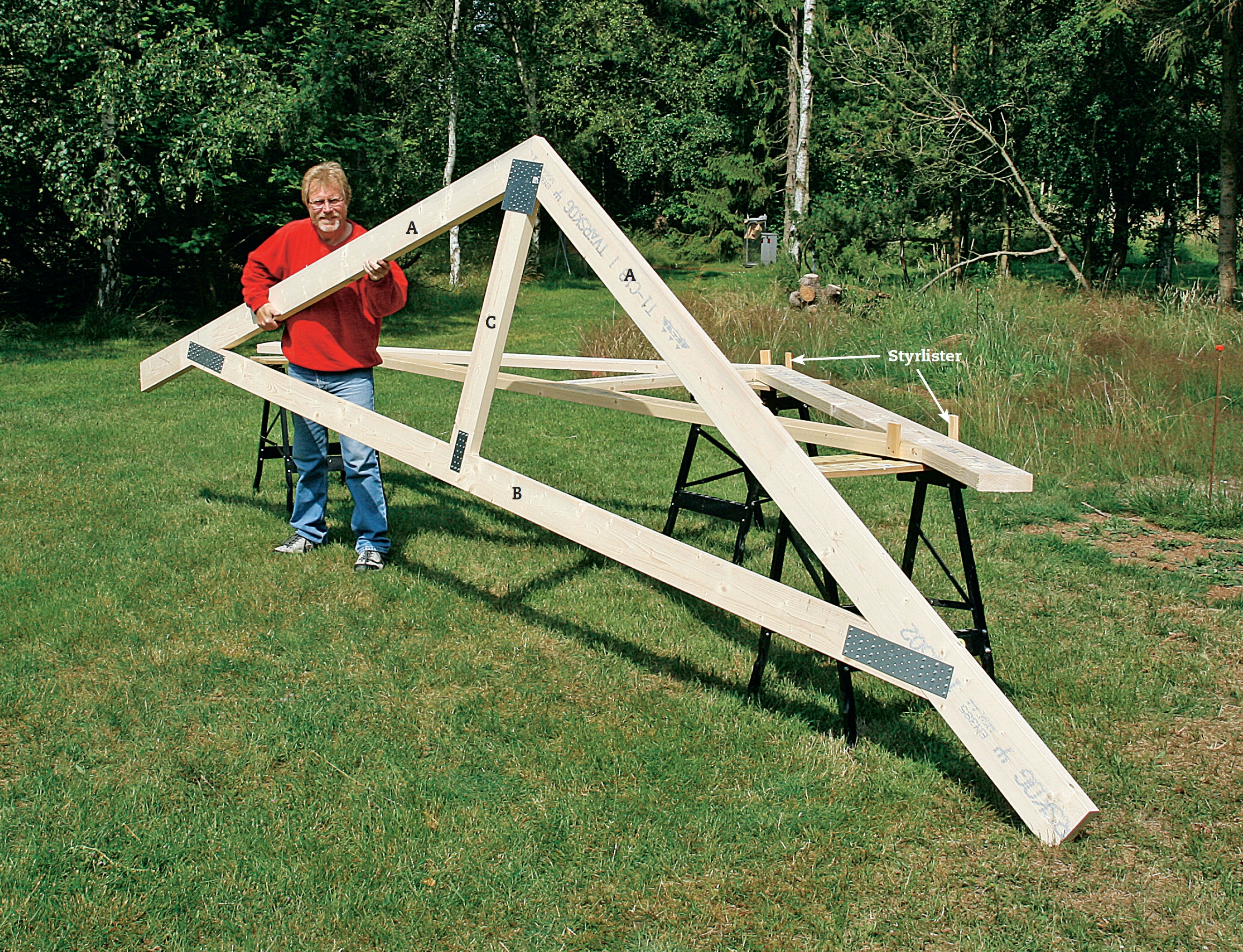

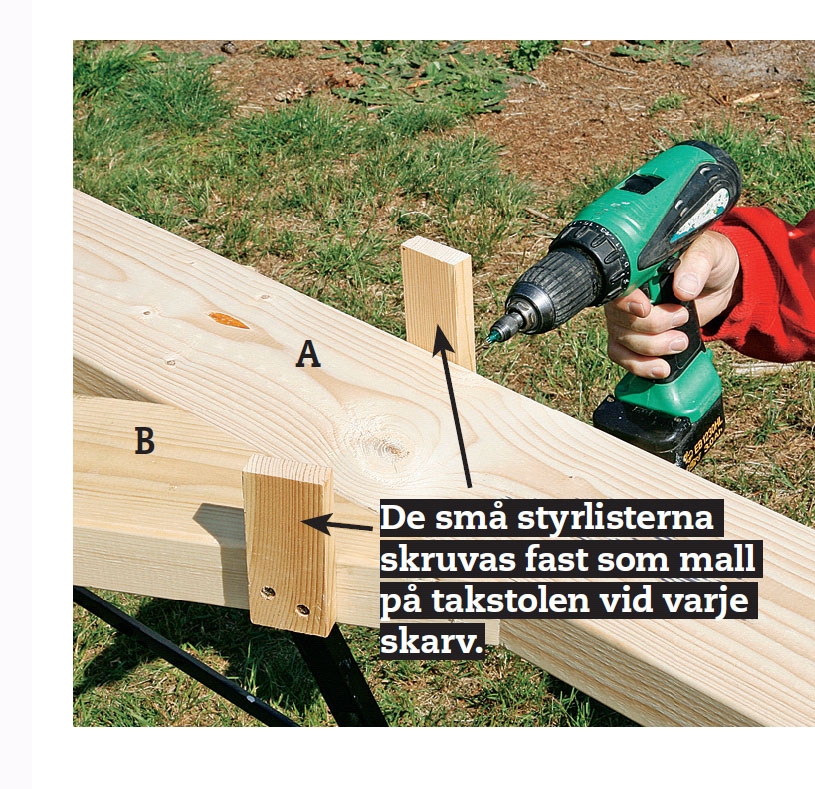

Gör nu om den första takstolen till mall. Vänd takstolen med spikplåtarna neråt. Skruva fast små styrlister på sidan av takstolen vid fogen mellan underramen och mittstolpen och på båda sidor av nocken.

6

Lägg alla delar till nästa takstol ovanpå mallen och markera för de olika sågspåren. Kolla vinklarna noga och såga ut delarna. När de tillsågade delarna läggs på plats, ska de passa precis.

7

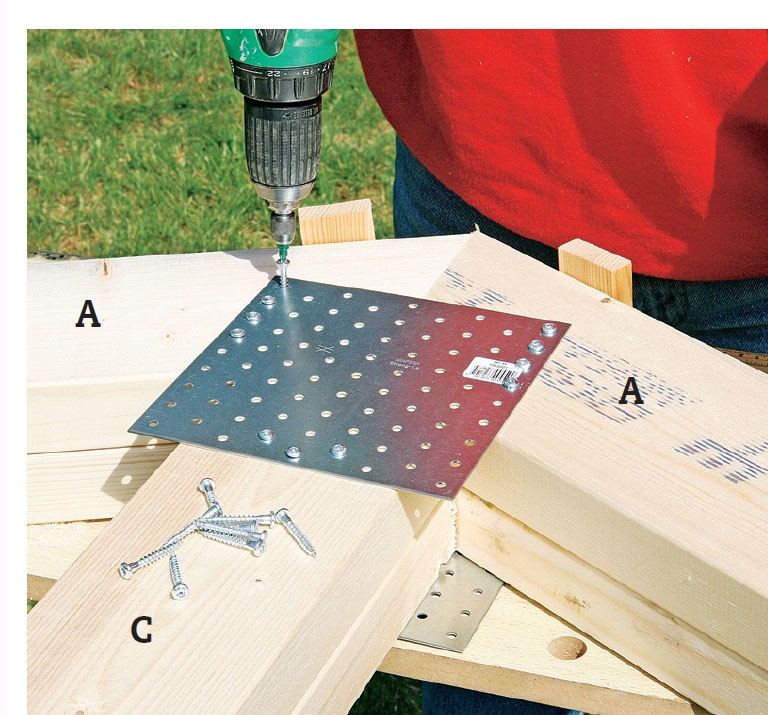

Takstolen skruvas ihop med spikplåtar och beslagsskruvar. Börja med en 180 x 180 mm plåt i nocken. Se till att högbenen pressas ihop när skruvarna dras i. Här fäster vi delarna med 11 skruvar.

8

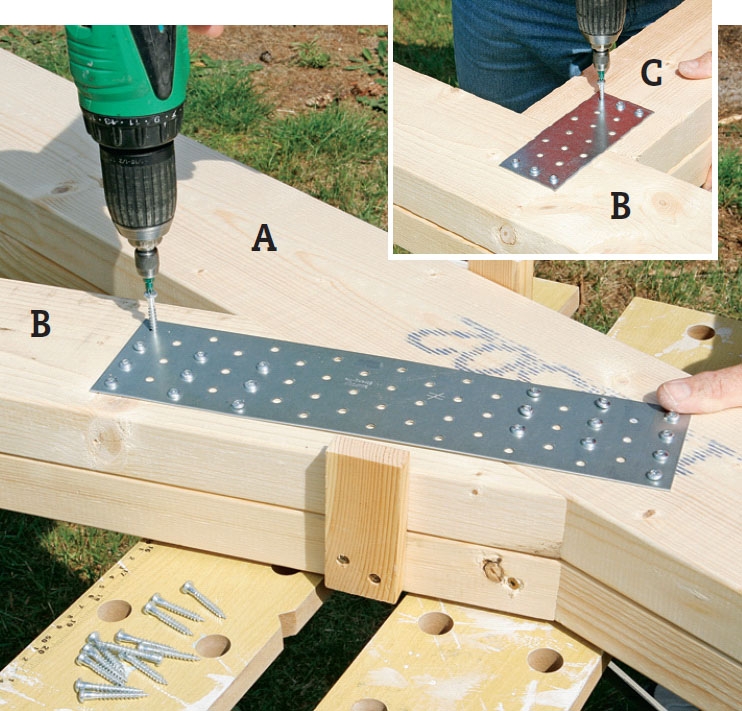

Högben och underram sätts ihop med en 80 x 340 mm hålplåt. Det ska vara en skruvfri zon mitt på plåten för vi ska senare fästa ett vinkeljärn där. Fäst den långa plåten med 20 skruvar, 10 i varje ände av plåten.

9

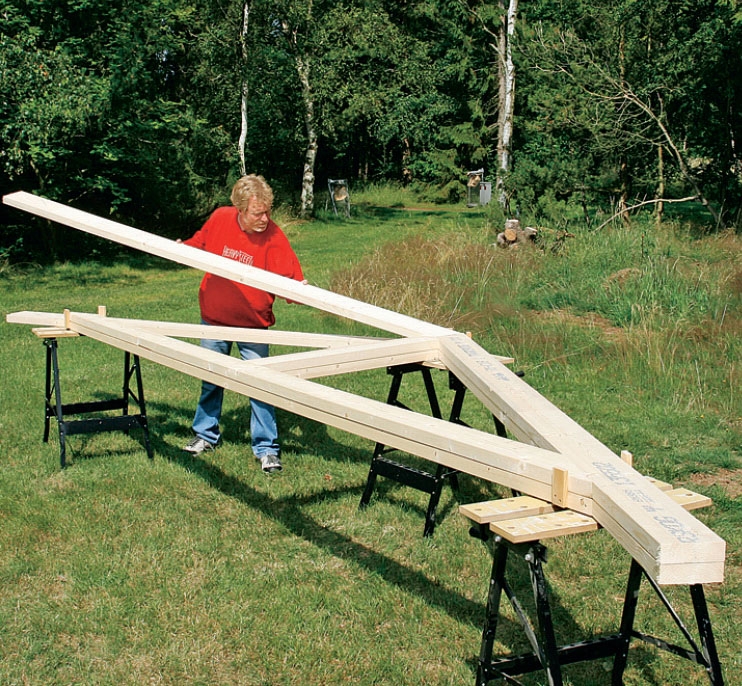

Nu är takstolen nästan klar. Det återstår bara att fästa hålplåt även på den andra sidan. Det är lättast att lyfta ner den halvfärdiga takstolen från arbetsbordet, lägga den på marken och fästa återstående plåtar med beslagsskruvar. De två yttersta takstolarna ska inte ha plåtar på båda sidorna, endast på den ena.

Takläggning

låst innehåll

logga in eller köp tillgång för att läsa detta avsnitt

Takstolarna monteras med kraftiga vinkelbeslag, som sätts fast på hammarbanden innan du lyfter upp takstolarna. När du har fäst dem i beslagen kan de stå upprätt tills alla är på plats och därefter skruvar du fast en nockregel. Takstolarnas övre spets, nocken, har sågats av plant, så att det går att fästa nockregeln. Vi satte ett märke 11,5 cm ner från spetsen på båda högbenen och drog ett vågrätt streck mellan punkterna och sågade bort spetsen ovanför strecket. Då blir det precis plats för nockregeln, som du sedan fäster takplywooden i.

När nockregeln har fästs i alla takstolar kan takplywooden läggas på. Den ska sticka ut 40 cm på gavlarna.

1

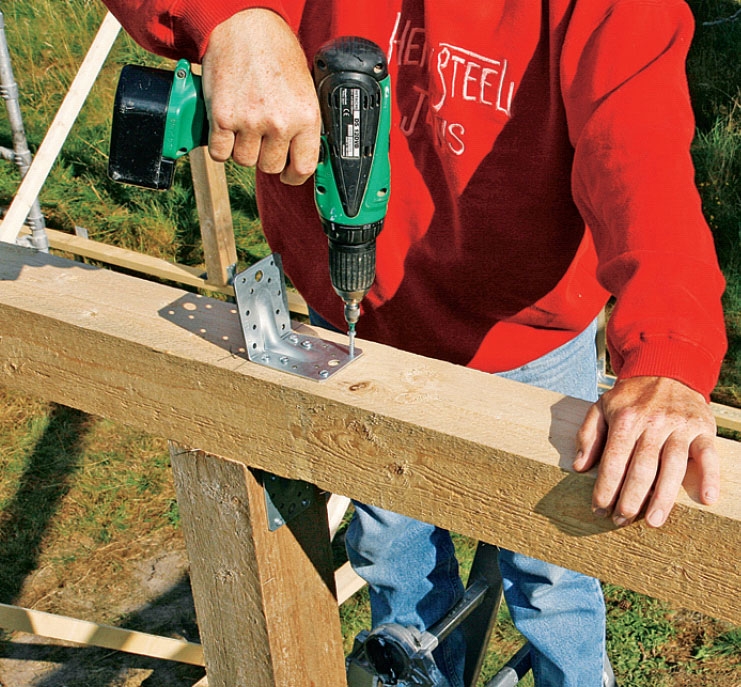

Skruva fast vinkeljärn på båda hammarbanden - mitt emot varandra - så att du kan fästa takstolen när den har lyfts upp. Börja med att markera noga för placeringen av vinkeljärnen så att de hamnar på rätt ställen.

2

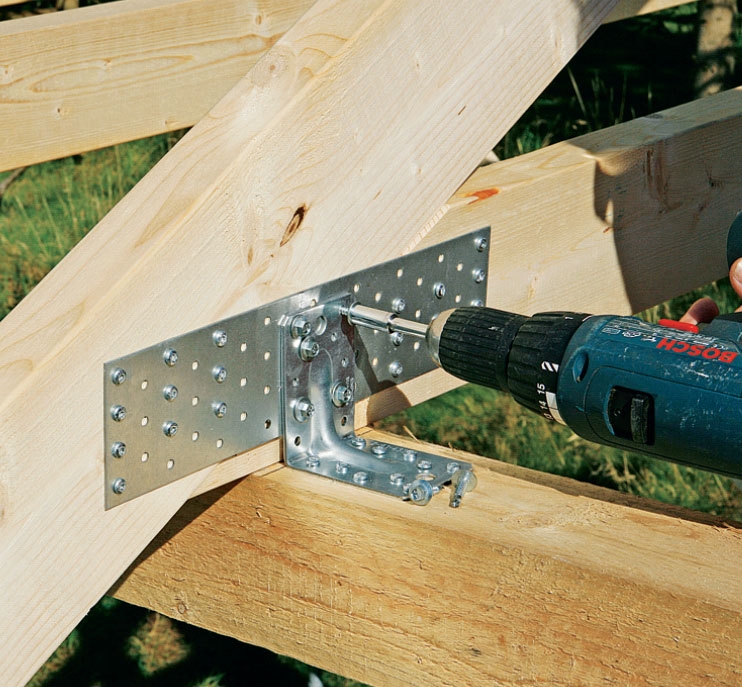

Skruva fast vinkeljärnet på takstolen. Bilden visar varför det var viktigt att lämna plats för beslaget när beslagsskruvarna drogs i genom hålplåten. Här används självborrande 5,5 x 25 mm beslagsskruvar som borrar sig in i plåten.

3

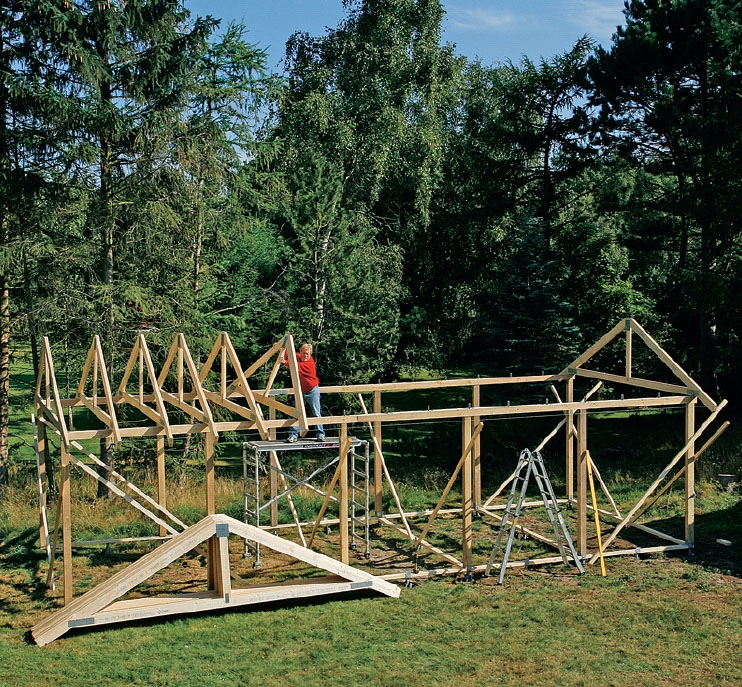

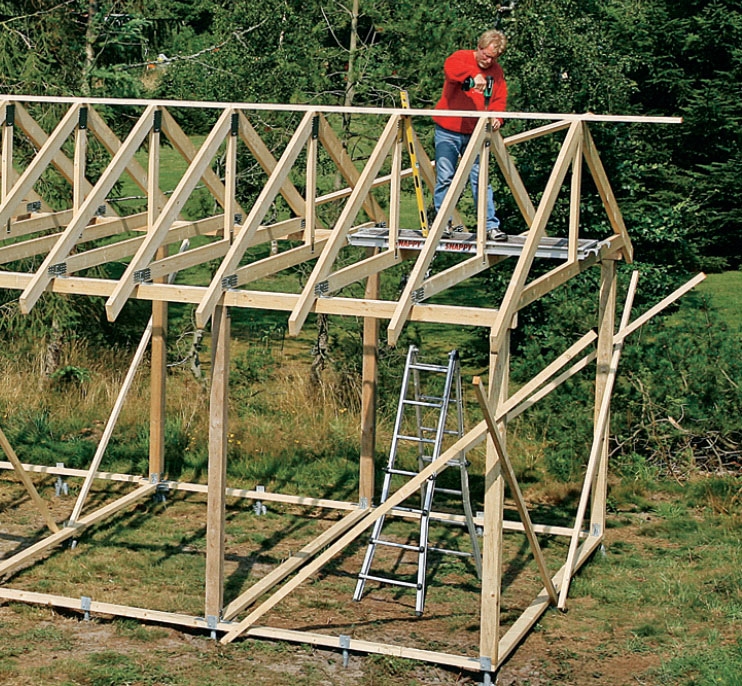

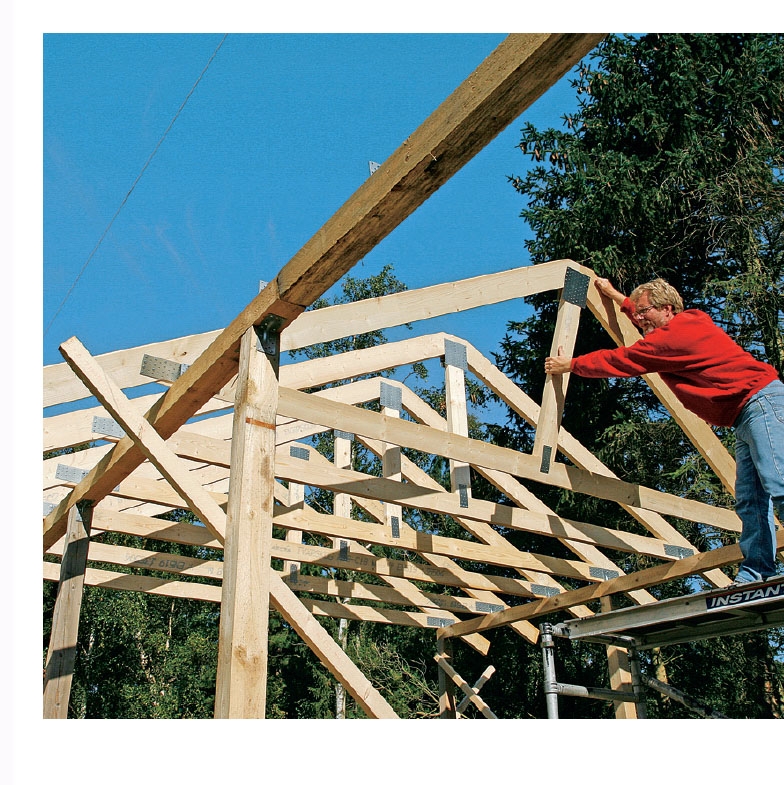

Sätt upp en takstol i varje ände och dra en lina mellan ändarna. Då kan du styra in följande takstolar på rätt plats.

4

Justera placeringen av takstolarna genom att följa de uppspända linorna. Lägg märke till att nocken har sågats av för att vi ska få plats för nockregeln.

5

Lägg nockregeln på plats och skruva fast den i den första takstolen. Fortsätt med resten av reglarna men fäst dem inte. Låt dem ligga löst tills varje takstol har justerats till lodrätt läge.

När alla takstolar är på plats fixeras gaveltakstolarna med reglar från den femte takstolen.

6

Justera en takstol i sänder tills den står lodrätt och fäst sedan nockregeln i den. På så sätt låses takstolarna och förblir fixerade tills det är dags att lägga takplywood på ena takhalvan. Låt snedsträvorna sitta tills takhalvan är klar.

7

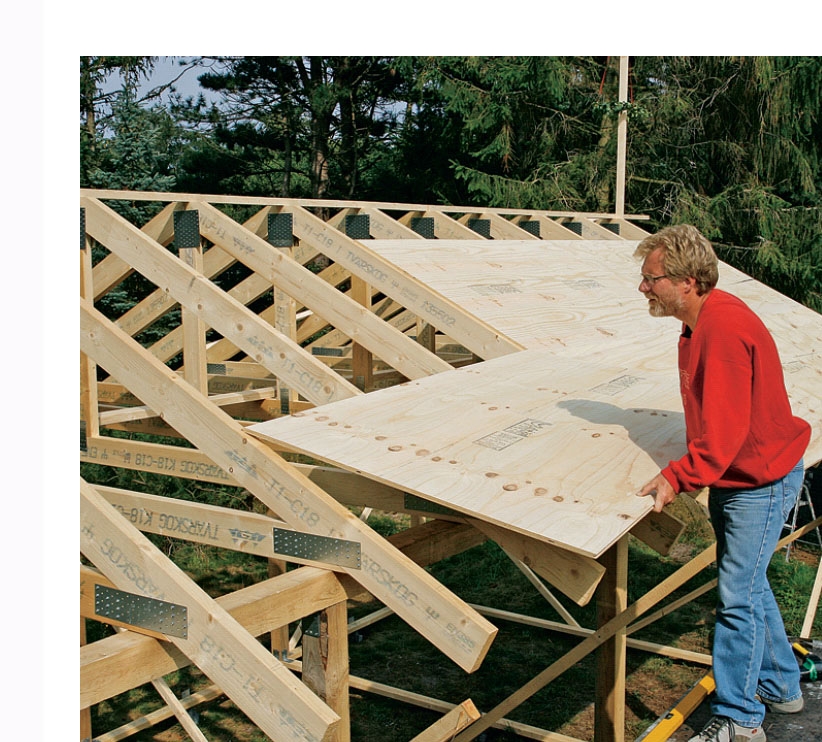

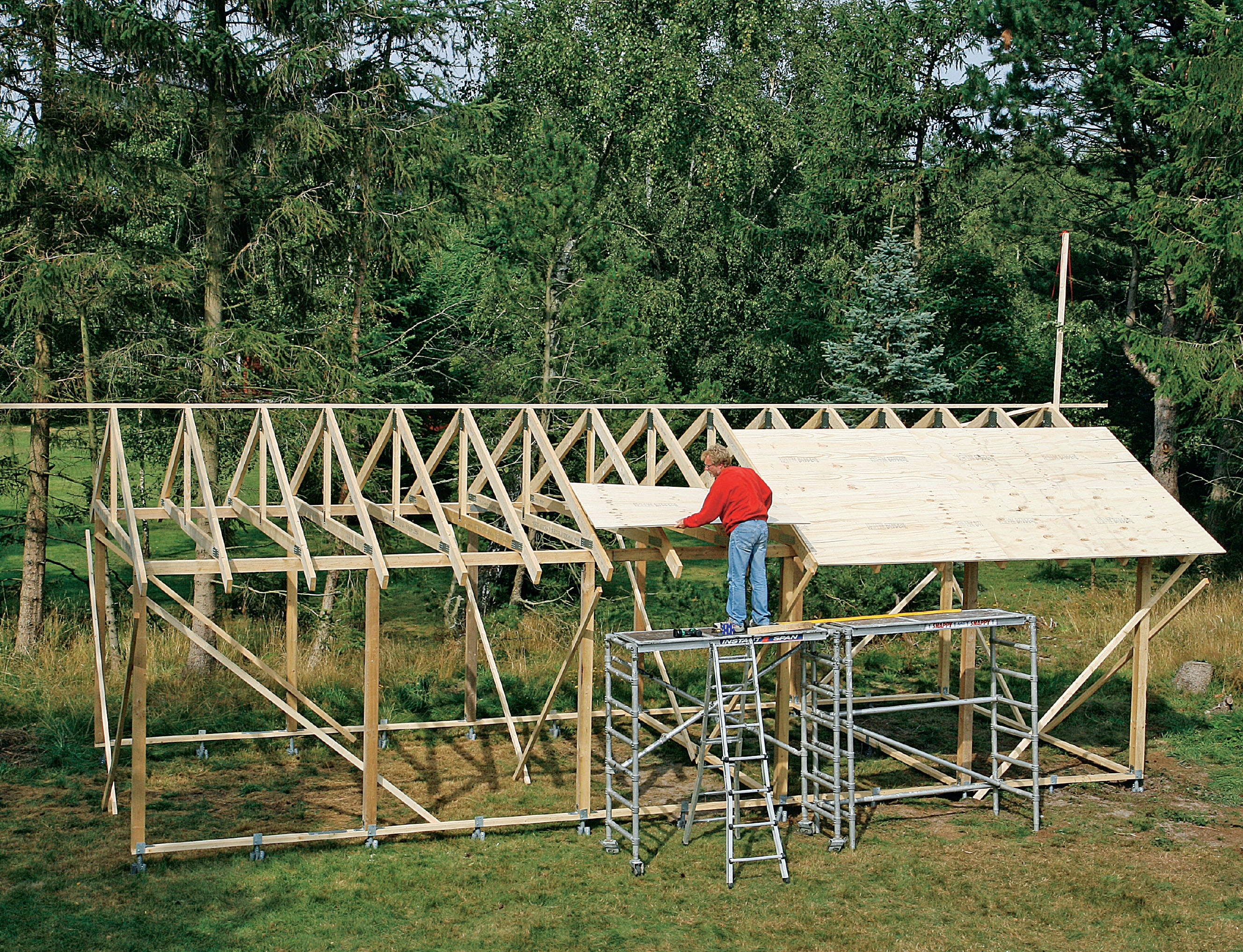

Lägg takplywood (E) på den ena sidan när samtliga takstolar har gjorts fast. Här är skivorna 122 x 244 cm och vi låter vi dem sticka ut 40 cm på gavlarna.

8

Plywoodskivorna sågas till så att de kan skarvas mitt på en takstol. Låt dem sticka ut 5 cm över kortändarna på takstolarna. Fäst dem med 4 x 60 mm skruvar var 15 cm i takstolarna.

9

Nu är takstolarna på plats och har fixerats både i nockregeln och med vinkeljärn i hammarbanden. Skivorna sticker ut 40 cm på gavlarna och 5 cm nedanför takstolarna.

Vindskivor

låst innehåll

logga in eller köp tillgång för att läsa detta avsnitt

Innan du kan lägga shingel på taket måste resten av taket vara klar. Det innebär att vindskivor och takfotsbräda först ska monteras. När det är klart kan du avsluta takytorna längst ner med en aluminiumprofil, som ska sörja för att leda bort vatten från taksprånget och ner till hängrännan. En annan fördel med aluminiumprofilen är, att den ser till att den nedre raden shingel sitter bra och att det inte kan tränga upp fukt under takläggningsmaterialet.

1

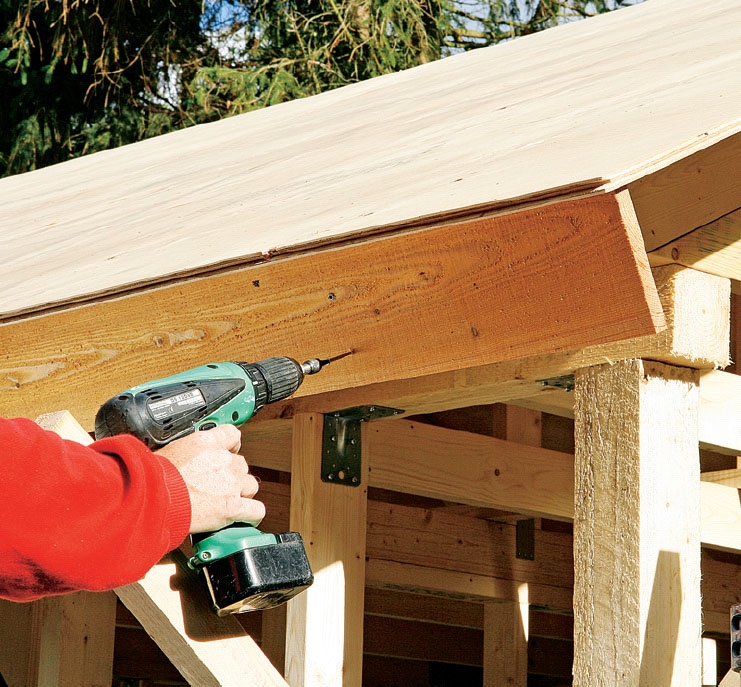

En takfotsbräda (F) monteras på takstolarnas kortändar med 4,2 x 55 mm rostfria skruvar. Fäst brädan även uppifrån med skruvar genom takplywooden.

2

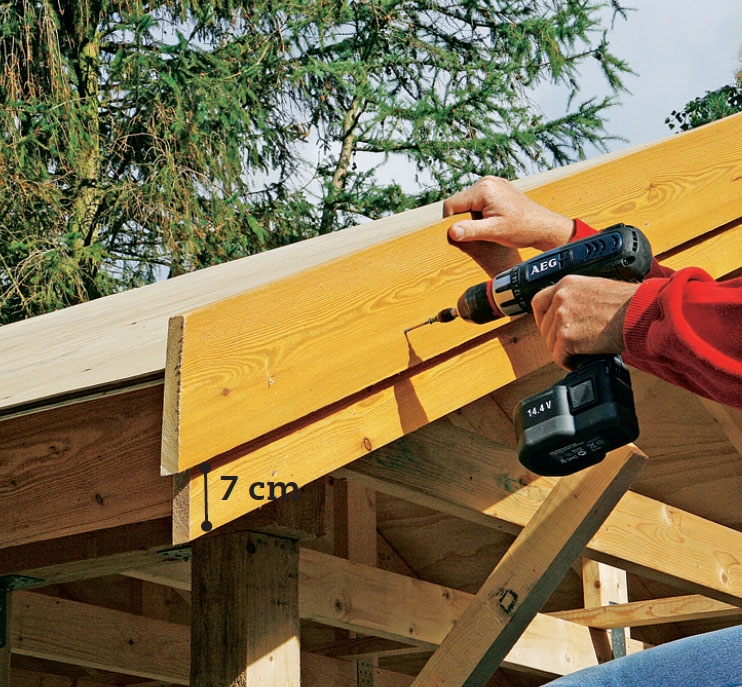

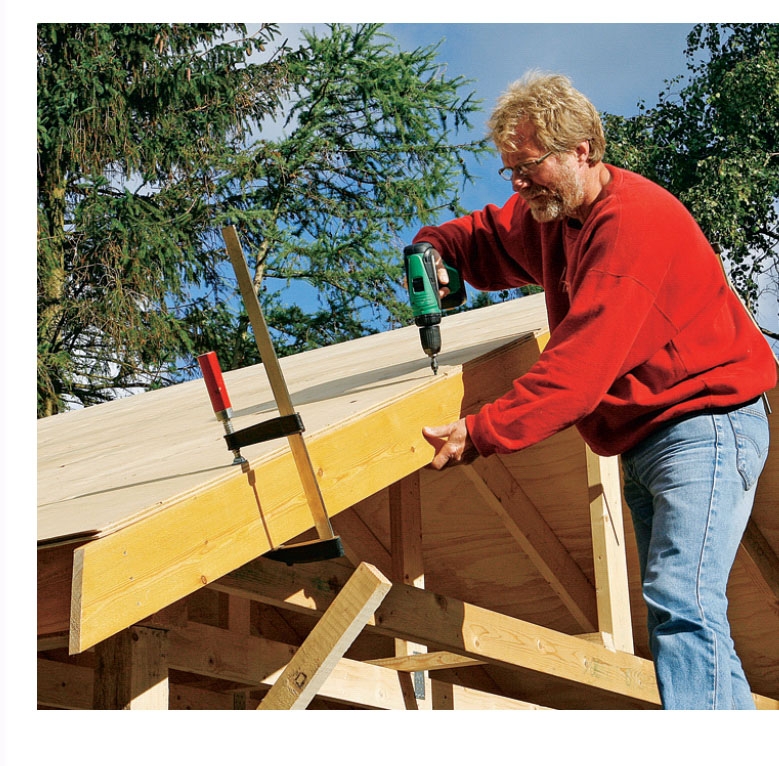

En vindskivebräda (G) skruvas fast genom takplywooden. Håll den på plats med tvingar medan du fäster den. Brädan fästs även i takfotsbrädan och nockregeln.

3

Skruva fast en vindskivebräda utanpå den första. Brädan är 5 cm längre än den inre brädan och lyfts så att den sticker upp 7 cm ovanför den inre.

4

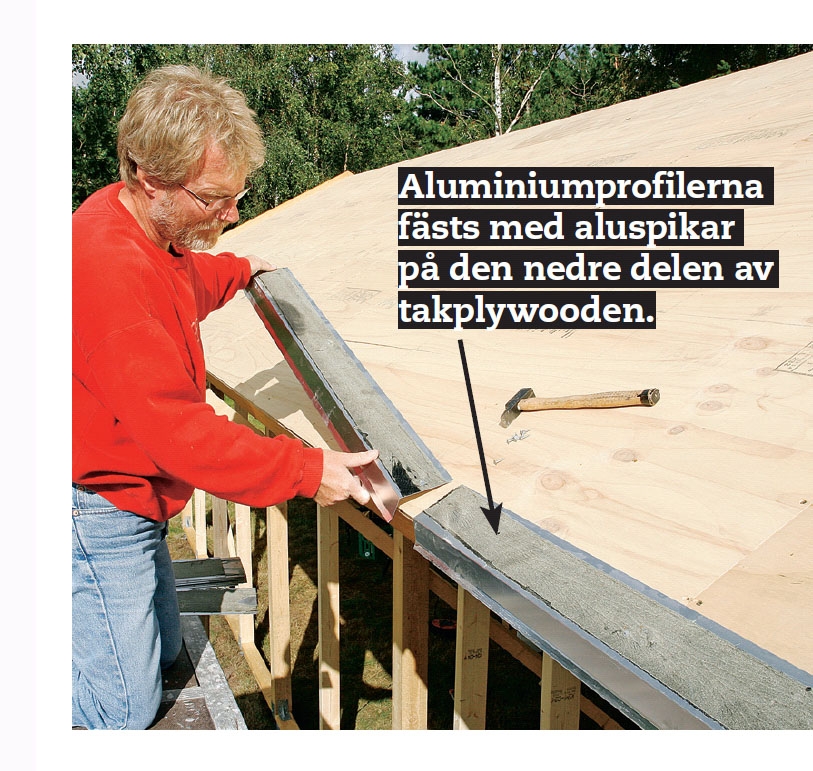

Längst ner på takskivorna fästs en aluminiumprof l, som kan leda bort vatten. Skjut ihop profilerna helt och dra sedan isär dem någon enstaka millimeter. Då kan de utvidga sig om det blir varmt.

5

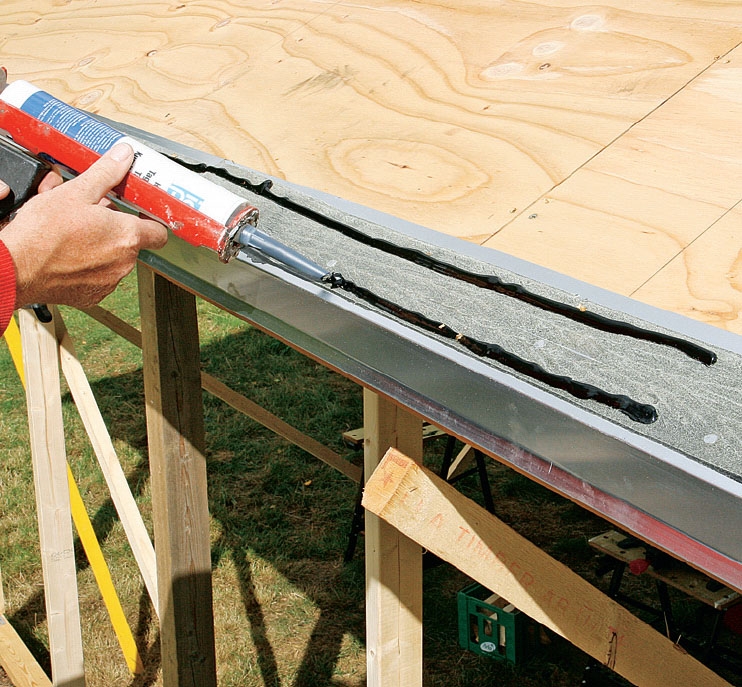

Lägg två strängar takkitt på aluminiumprof len som du kan trycka fast den nedre raden shingel i. Takkitt och -massor säljs i patroner och klickas lätt ut med fogpistol.

6

Taket har täckts med plywood, och nu är det dags att fästa vindskivor och takfotsbrädor. När det är klart kan takshingeln läggas.

Lägg takshingel

låst innehåll

logga in eller köp tillgång för att läsa detta avsnitt

När du lägger takshingel ska du se till att förskjuta dem så att det inte blir en skarv rakt ovanför en skarv i takskivorna. Sätt därför ett märke 16,6 cm vid sidan av en takskiveskarv (det är en halv shingelskiva). Om du gör det är det ingen risk att skarvarna hamnar rakt ovanför varandra.

Det kan vara en fördel att starta längst ner mitt på taket och arbeta ut mot sidorna. Den första (nedersta) raden shingel är en så kallad takfotsshingel - en utan ”tunga”. Plattorna fästs på den takfotsplåt av aluminium som ska leda bort vattnet från takfoten. Takfotsshingel är perforerad så den kan rivas av i halva bitar och läggas över takåsen.

1

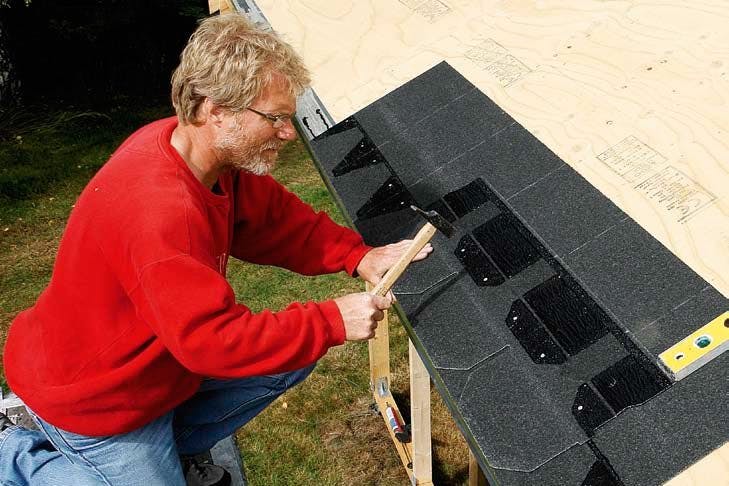

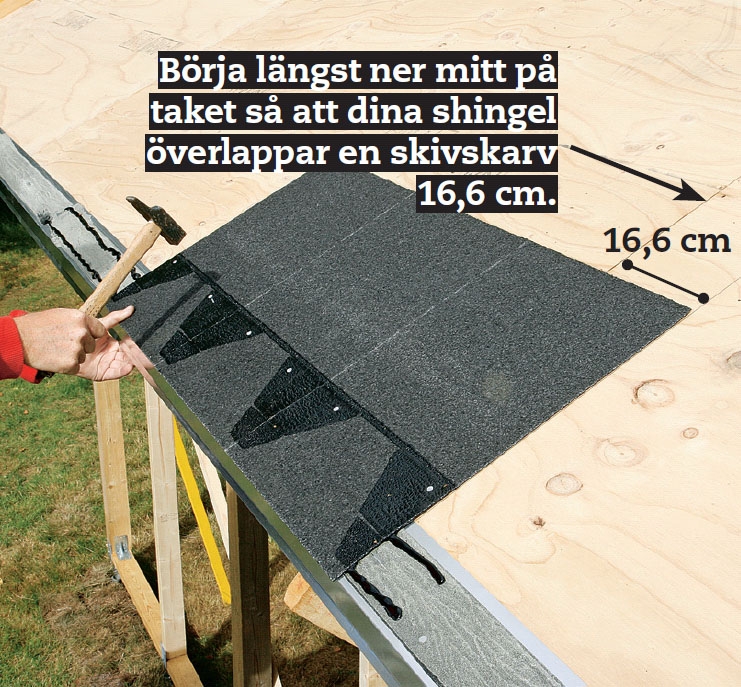

Sätt ett märke 16,6 cm från en lodrät skarv mellan taksskivorna. Lägg en takfotsshingel längs strecket och fäst den med två pappspikar i vardera av de två mörka fälten.

2

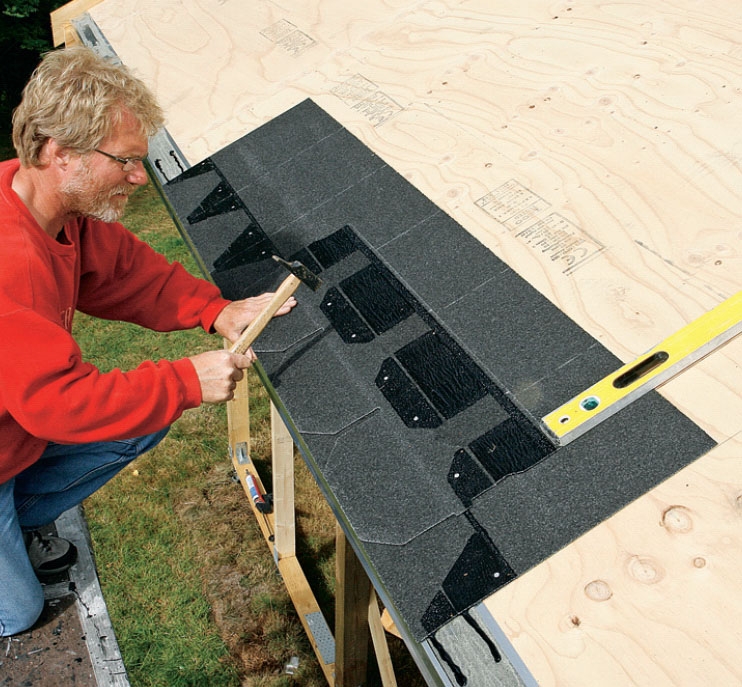

Ovanpå takfotsshingeln läggs den första raden shingel. Skjut fram den helt till takfotsplåten och spika fast den på båda sidor i de självhäftande fälten.

3

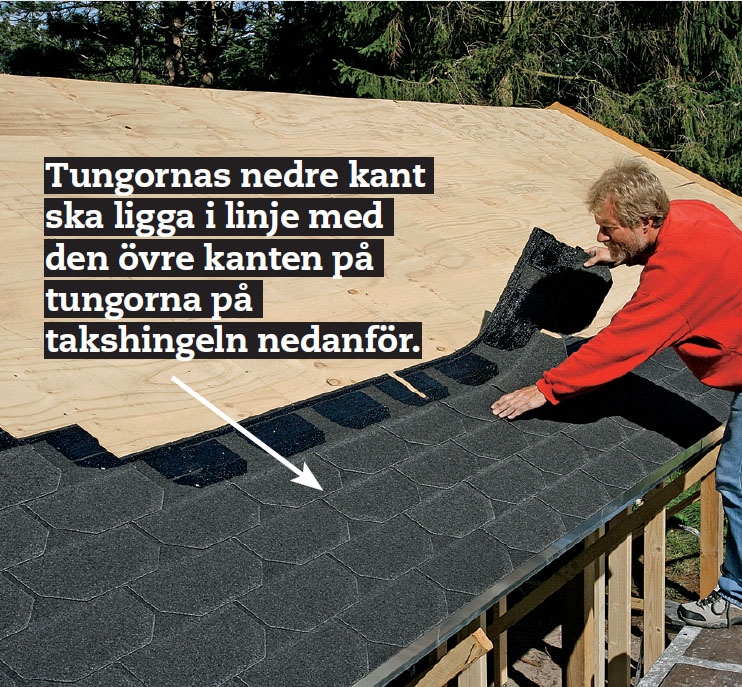

Följande rader takshingel läggs med en förskjutning på 16,6 cm. Det är lätt att se var de ska läggas eftersom de mörka fälten markerar var nästa shingel ska läggas. Spika i de mörka fälten.

4

Du kan lägga shingel åt ena hållet först och dessutom arbeta lite uppåt. Det är förnuftigast när du arbetar från en ställning. När du är klar flyttar du ställningen och fortsätter på den andra sidan.

5

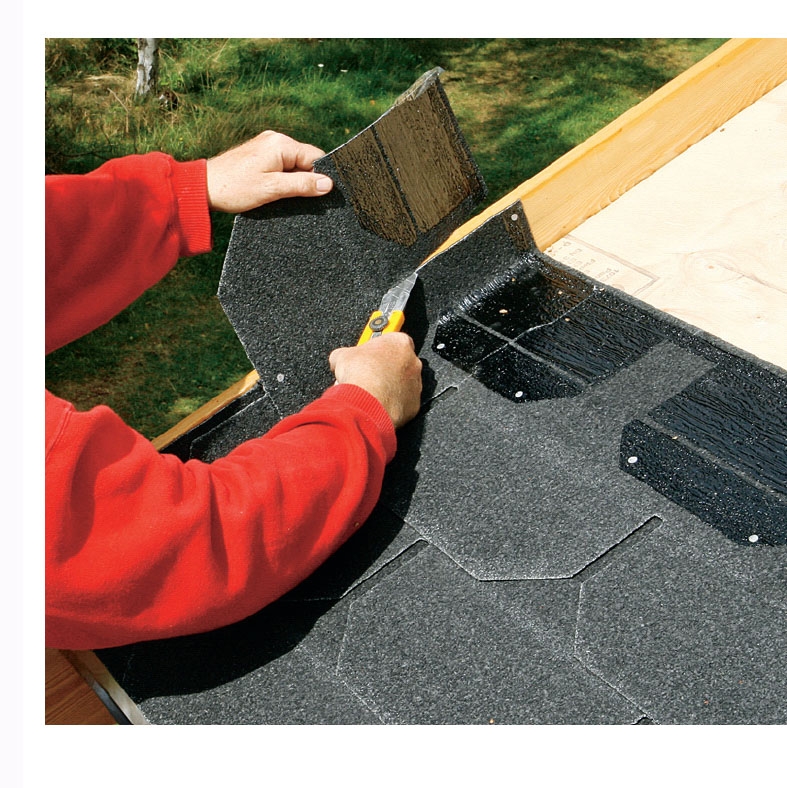

Vik upp shingelplattorna på vindskivebrädorna när du kommer så långt. Spika fast shingelplattorna på ovansidan av vindskivebrädan. Skär bort överflödigt material med kniv.

6

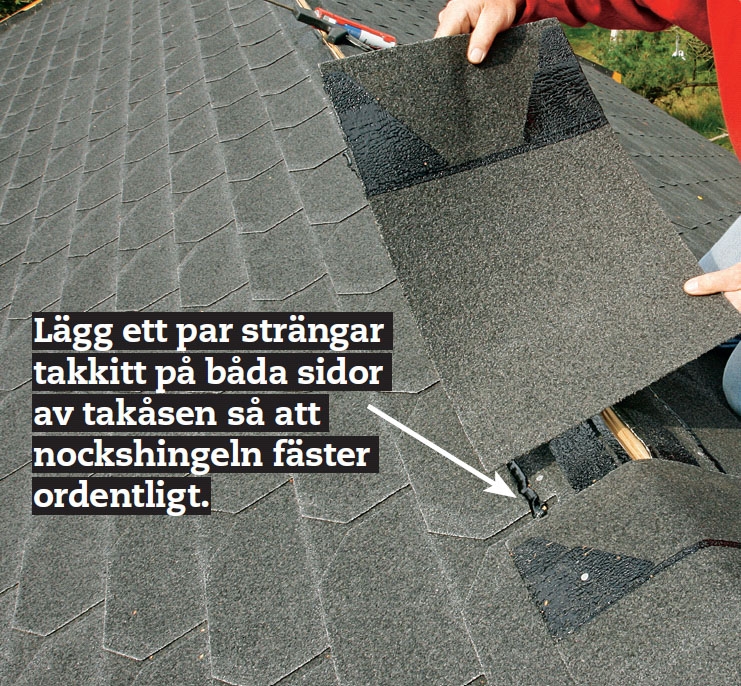

Takfotsplattor används också på takåsen. Dela plattorna i tre delar och använd dessa som takåsshingel.

7

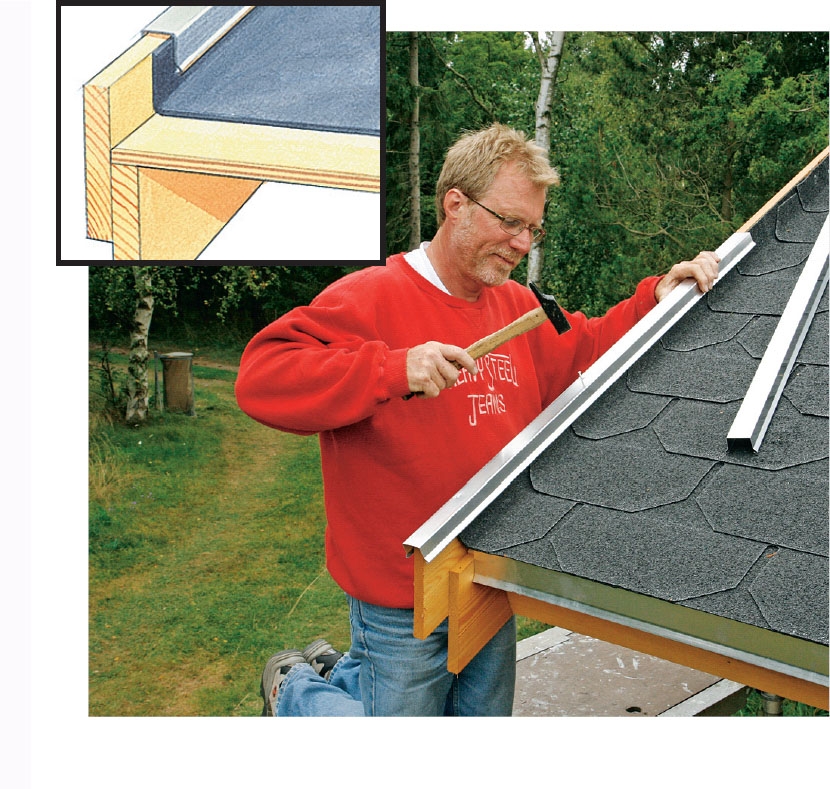

Fäst aluminiumprof ler ovanpå vindskivorna. Profilerna skjuts in i varandra och dras sedan isär 2 mm så att det finns möjlighet för dem att röra sig en smula när det blir riktigt varmt. Fäst profi-lerna med aluminiumspikar.

Med takshingel uppvikt mot vindskivan och en vindskiveprofil av aluminium skyddas taket bra.

8

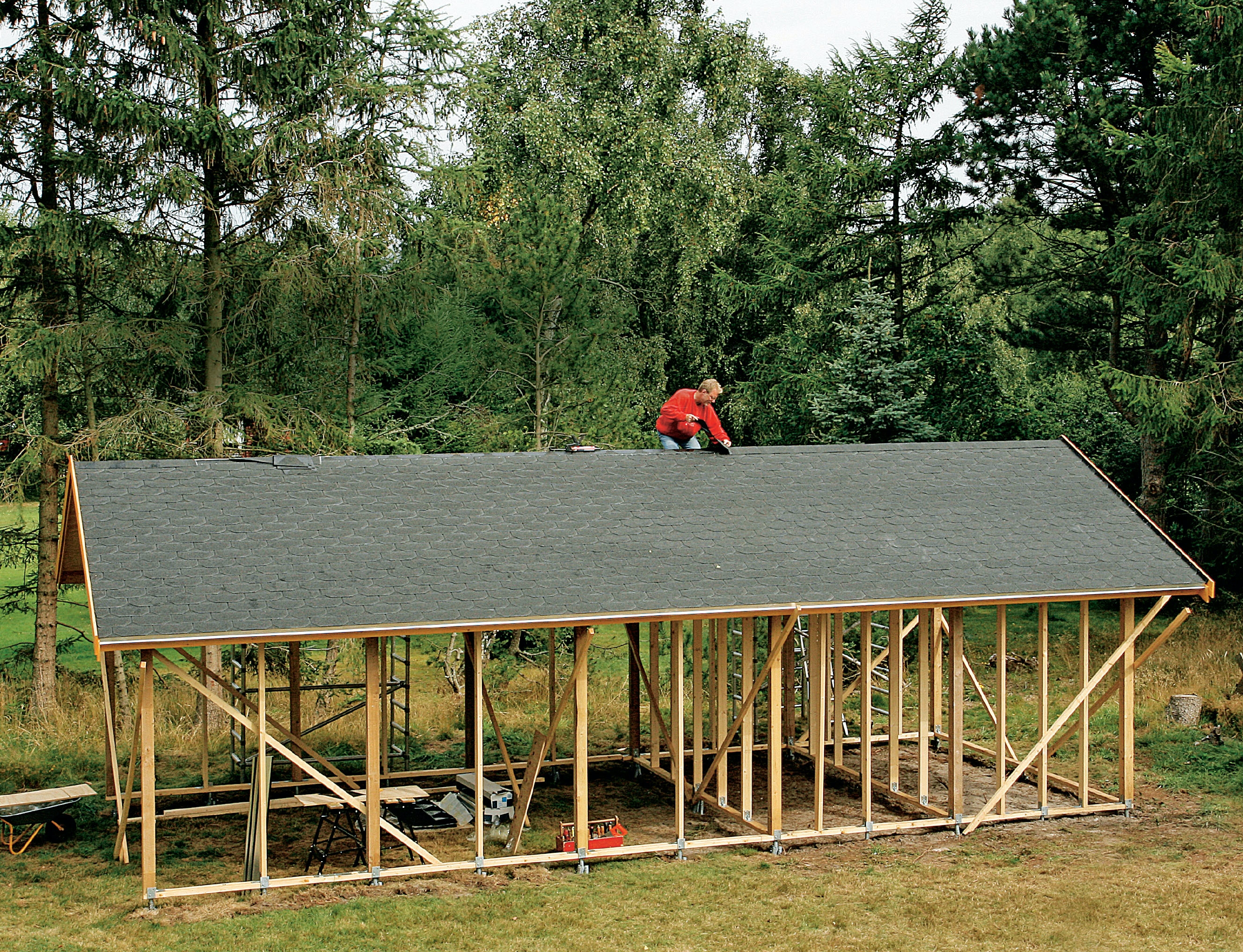

Nu är det endast några få takåsshingel som ska läggas på plats innan taket är klart. Därefter fortsätter vi med väggarna. Fasadpanelen ska vara av lärk och dörrarna tillverkar vi på plats.

Material

Material till taket

45 x 145 mm konstruktionsvirke:
• 32 högben (A) à 290 cm
45 x 120 mm konstruktionsvirke:
• 16 underramar (B) à 420 cm
• 16 stolpar (C) à 95 cm
45 x 70 mm reglar:
• Nockregel (D)
15 mm takplywood, P30:
• Takskivor (E) à 122 x 244 cm

Dessutom:
• Hålplåt: 60 x 140, 80 x 340, 180 x 180 – alla 1,5 mm tjocka
• Beslagsskruvar
• Vinkelbeslag, 90 x 90 mm
• 5,5 x 25 mm plåtskruvar
• 4 x 60 mm skruvar
• 5 x 80 mm skruvar

Specialverktyg

• Cirkelsåg med sågskena
• Ev. kap- och geringssåg

Material till taket

25 x 150 mm lärkträ:
• Takfotsbrädor (F)
• Vindskivebrädor (G)

Dessutom:
• 4,2 x 55 mm rostfria skruvar
• Takfotsprofiler i aluminium
• Underramsreglar, 45 x 70 mm

Material till takläggning

• Takshingel, svarta
• Kombinerade takfots- och takåsshingel
• Takkitt
• 20 mm pappspikar
• Aluminiumprofiler
• Aluminiumspikar

Takshingel från www.icopal.se

Tidsförbrukning

4-5 dagar för ett tak på 65 m2

Pris

Räkna med 25000-30000 kr för ett tak på 65 m2

Svårighetsgrad

När man snickrar takstolar måste man vara noggrann med måtten. Arbetet är relativt enkelt och shingel läggs lätt.

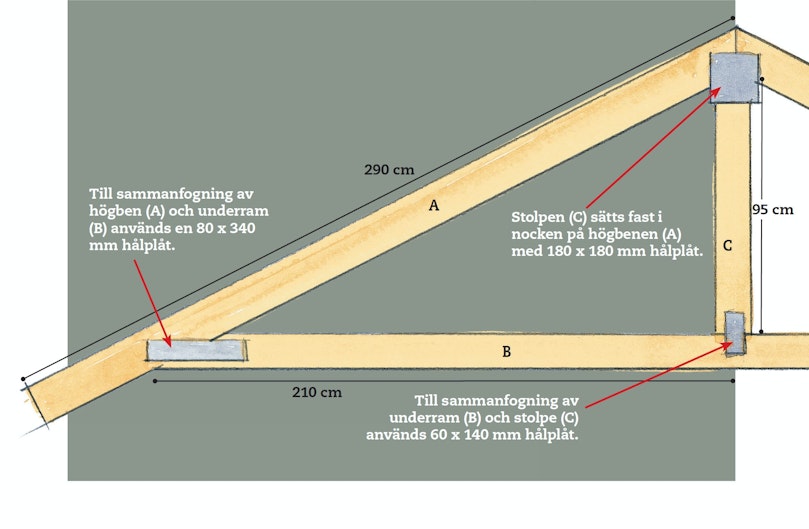

Ritning

En enkel takstol

Högbenen (A) är av 45 x 145 mm konstruktionsträ. Underramen (B) och stolpen (C) är här av 45 x 120 mm konstruktionsvirke. Till denna byggnad går det åt totalt 16 takstolar. Varje takstol sätts ihop med hålplåtar i olika storlekar och beslagsskruvar.

logga in eller köp tillgång för att se skissen

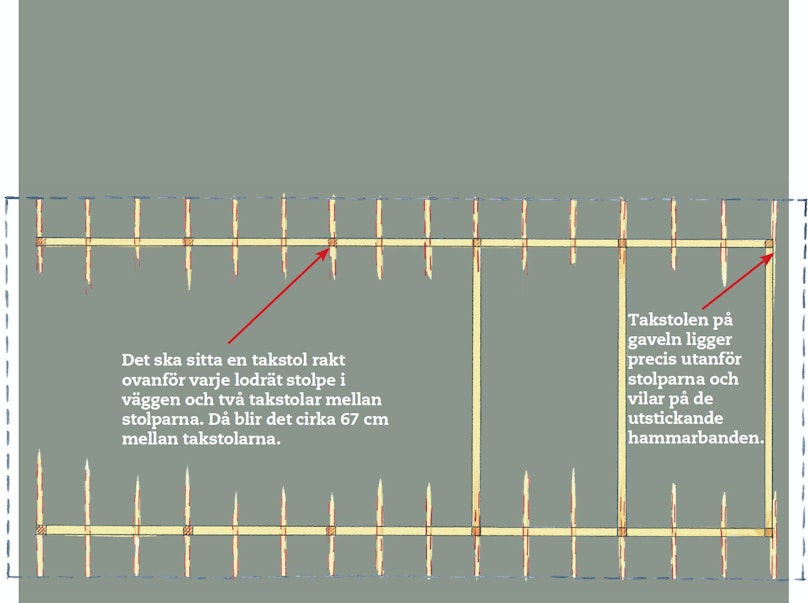

Takstolarnas placering

De 16 takstolarna fördelas så att det sitter en rakt ovanför varje stående regel i väggarna. Lägg märke till att takstolen vid snickarboden ligger kant i kant med stolparna, eftersom den vilar på de utstickande hammarbanden. När luften fördelas mellan takstolarna blir det 67 cm mellan varje

logga in eller köp tillgång för att se skissen

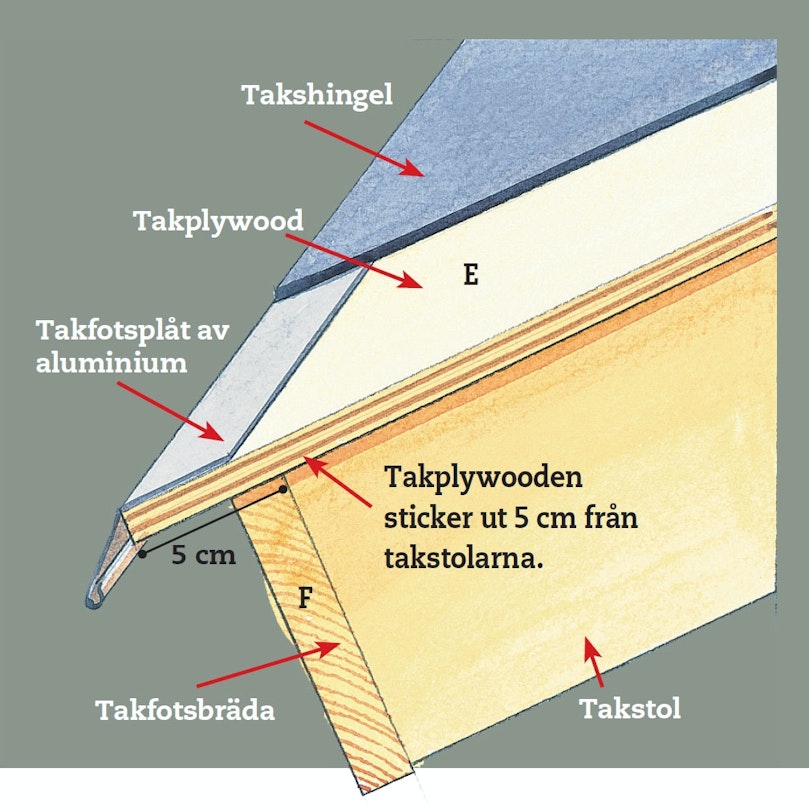

Så här byggs takfoten upp

Det är viktigt att det inte kan tränga upp fukt mellan tak-plywooden och shingelbitarna. Därför monteras här en takfotsprofil i aluminium längs den nedre kanten på takskivorna. Med takkitt fäster du sedan den nedre raden shingel så att det blir helt tätt mot proflen. Regnvatten leds ner i hängrännan via profilen.

logga in eller köp tillgång för att se skissen

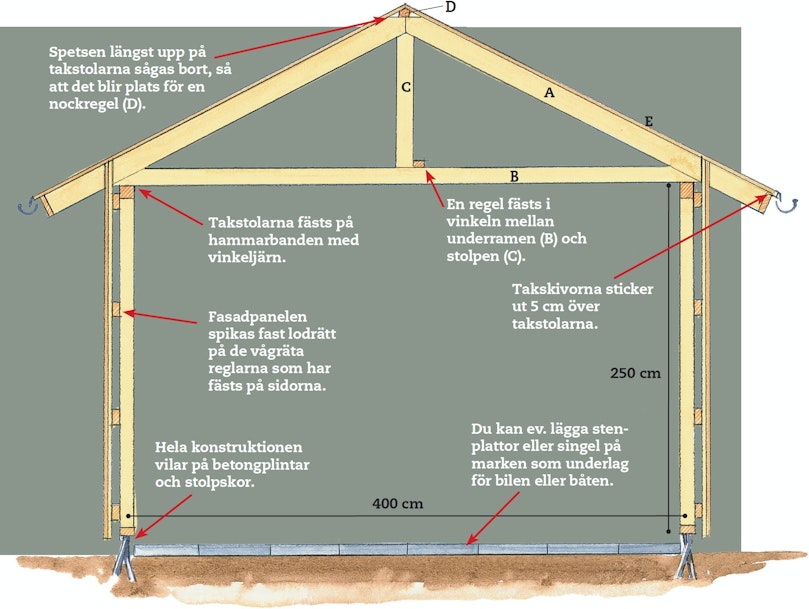

Garagets konstruktion

Takstolarna placeras ovanpå de två hammarbanden. Innan de monteras sågas spetsen av takstolarna av i nocken, så att det blir plats för en nockregel (D). Takplywooden fästs i denna och i takstolarna. En underramsre-geln fästs i vinkeln mellan stolparna (C) och underramarna (B) som en extra förstärkning av konstruktionen. På långsidorna skruvar vi fast vågräta reglar som den stående panelen kan fästas i - när vi kommer så långt.

logga in eller köp tillgång för att se skissen

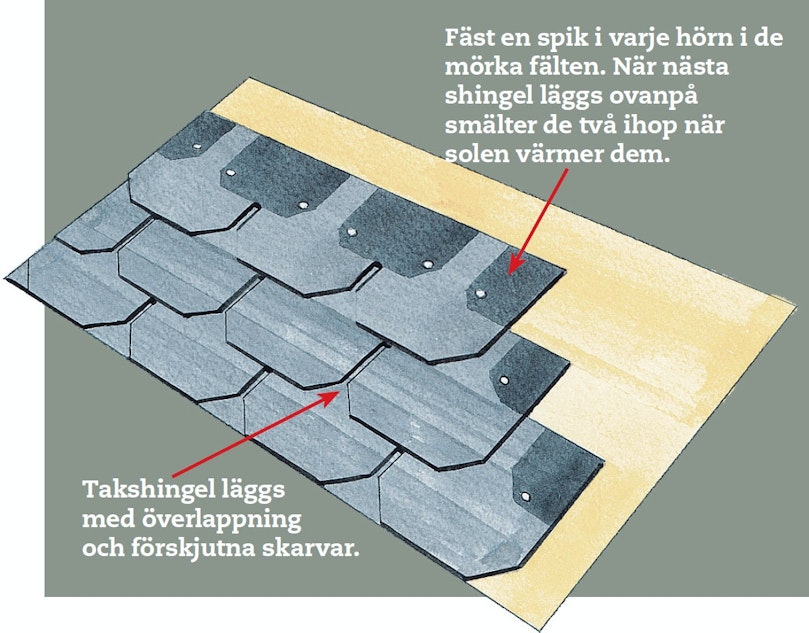

Så här läggs shingel

Takshingel ska läggas så att de överlappar varandra. Den första (nedersta) raden är så kallade takfotsshingel utan tungor. När den första raden är klar fortsätter du med ”vanliga” shingel med tungor. Nästa rad är lättlagd eftersom de mörka självhäftande fälten visar var tungorna ska hamna.

logga in eller köp tillgång för att se skissen

Tips & Tricks

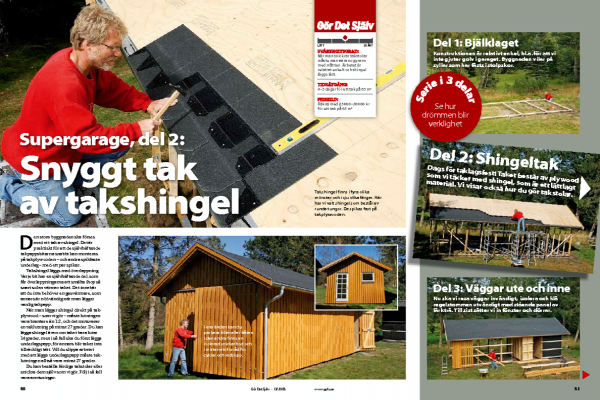

Tidningsartikel

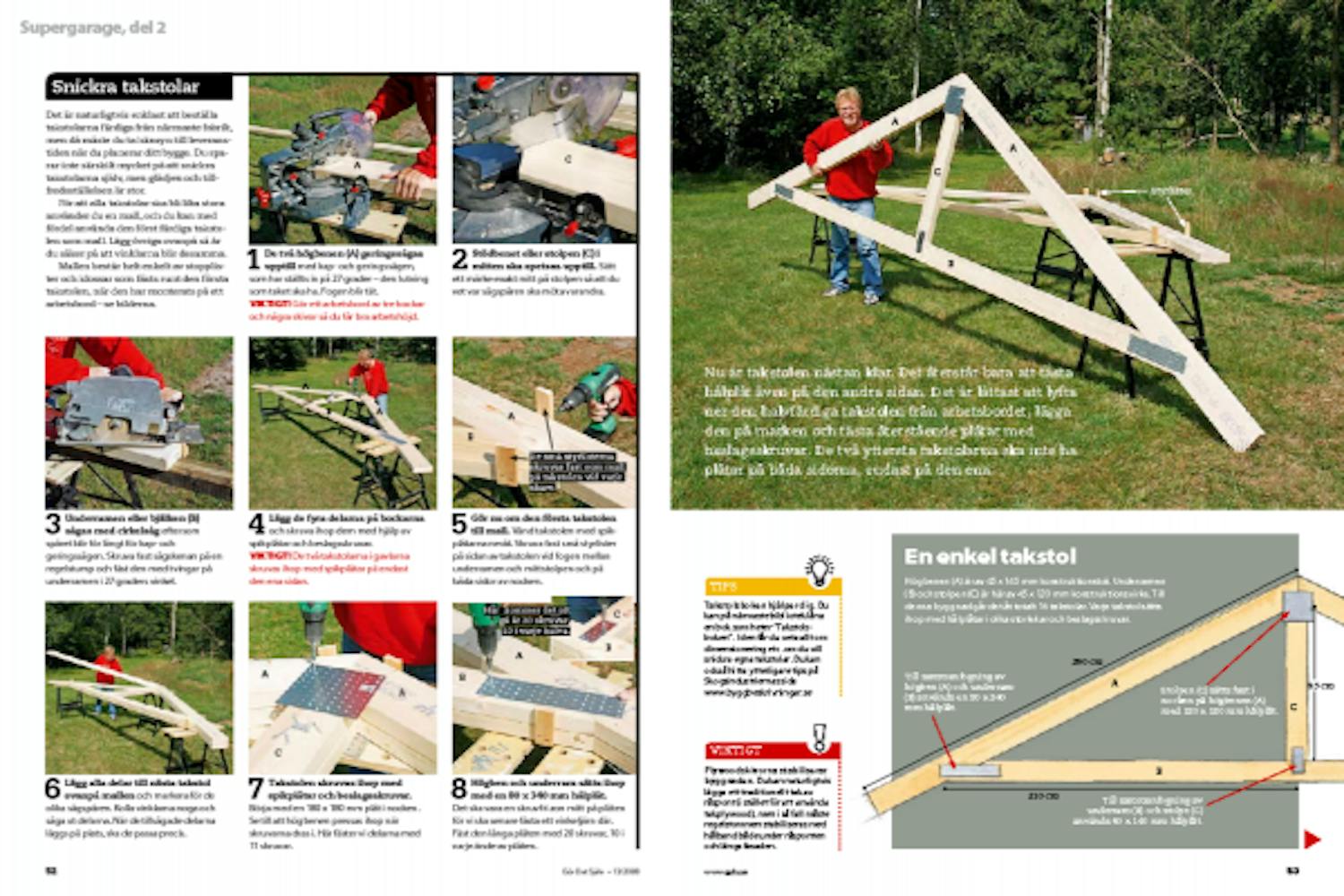

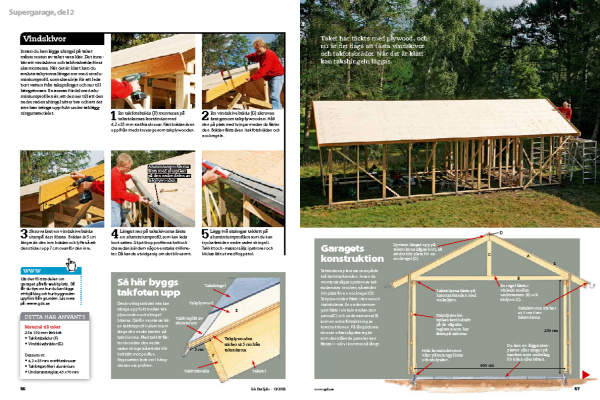

Ladda ner tidningsartikeln
