Intro
Instruktion
01
Mät och såga
4
Steg
Samtliga delar som behövs till burkautomaten kan sågas ut enligt materiallistan under teckningen på nästa sida, oavsett om du använder plywood eller mdf.
Det lutande underlaget, som får burkarna att rulla ner på plats framför öppningen, uppstår först när hyllplanen har satts på plats och samtliga hyllplan sågats som vanliga fyrkantiga rätvinkliga fyrkanter. Hyllplanen F–L placeras mellan sidorna A och mellanväggarna B.
För att få ett lutande underlag markerar du på insidan av sidorna och på mellanväggarna var hyllplanen ska sitta. Lägg märke till att det är de undre kanterna som ska markeras.
Såga ut alla delar och markera för de lutande hyllplanen. På sidorna A sitter de övre hyllplanen F och H 15 cm från botten vid hyllans framkant och 12,5 cm vid baksidan. Motsvarande mått för de nedre hyllorna är 1 resp. 3,5 cm.
På mellanväggarna B markerar du för hyllplanen på bägge sidor. Lägg märke till att mellanväggarna står på bottenskivan och att du därför ska sätta dina märken 1 cm lägre än på sidorna.
Mellanväggarna markeras på bottenskivan och toppskivans undersida. Avstånden anges från vänster. På ovansidan av toppskivan och under bottnen markeras var dyckertarna ska slås i, 13 resp. 23,5 cm från vänster sida. Markera med en pil var framsidan på automaten är.
För att markera för underkanten på de lutande hyllplanen på sidorna A och mellanväggarna B sätter du märken på kortändarna och förenar punkterna.
02
Urtag för fingrarna
2
Steg
På sidorna A och mellanväggarna B markeras för urtag som gör det lätt att greppa önskad burk. Rita en halvcirkel längs framkanten med en diameter på 5 cm. Placera centrum 65 mm från botten på sidorna och 55 mm på mellanväggarna.
De halvrunda urtagen sågas med sticksåg. Släta till kanterna efteråt med lite slippapper. Om kanterna känns grova måste du kanske också fila träet.
03
Snygga halva hål med hålsåg
3
Steg
Om du har en hålsåg med en diameter på cirka 50 mm så kan du använda den för att göra urtagen. Då har du nytta av ett gammalt snickarknep som gör det enklare och snabbare att få ett exakt och elegant resultat – bättre än om du använder sticksåg.
Den skiva som du ska göra ett urtag i skjuts ihop med en annan skiva som också ska förses med urtag. Då kan centrumborren styras ner mellan de två skivorna och hålsågen arbetar lodrätt och ger raka sidor. Här är det bäst att skjuta ihop de två sidorna resp. de två mellanväggarna innan du borrar och spänna fast delarna.
Om din hålsåg är större eller mindre än 50 mm ska du bara placera hålet så att det hamnar 4 cm från bottnen.
Lägg de två sidorna A mot varandra och bestäm var urtagets centrum ska vara.
Spänn fast sidorna på ett par reglar som det inte är så noga med. Lägg en brädbit under så trasas inte kanterna sönder när hålsågen tränger igenom.
Borra igenom de två skivorna på en gång. MDF är ett hårt material så kanterna blir lätt varma och bränns. Borra med lågt varvtal. Lyft hålsågen och blås bort spån.
04
Delarna sätts ihop
10
Steg
När alla delar har sågats ut, urtagen har borrats och placeringen av hyllplanen har markerats så kan delarna sättas ihop. Medan limmet härdar hålls delarna ihop med dyckertar som också används under hyllplanen som stöd.
Hyllplanen sätts fast sist men dyckertarna måste slås i rätt tidigt i processen. De ska fästas i borrade hål för att lätt kunna dras ut när limmet är torrt.
För att vara säker på att delarna ska passa ihop spänns de ihop runt de två mellanväggarna.
På samtliga sidor och mellanväggar borras hål för de dyckertar hyllplanen ska vila på. Hålen borras på var 10:e cm i de streck som markerar den undre kanten på varje hyllplan. Använd 1,5 mm borr och sätt de yttre hålen 20 mm från hylländarna.
Knacka ner dyckertar i hålen på sidorna A och mellanväggarna B. Då kan hyllplanen vila på dem medan limmet härdar.
De två mellanväggarna B sätts ihop utan lim. Lägg det nedre hyllplanet K mellan väggarna B – men limma inte! Spänn ihop delarna med ett par snabbtvingar.
Toppskivan C limmas och spikas fast. Lägg det översta hyllplanet G löst på dyckertarna, lägg lim på den övre kanten på mellanväggarna och lägg på toppskivan. Se till att den hamnar rätt.
Limfogen förstärks med dyckertar. Har du en dyckertpistol kan du använda den annars slår du i dem med hammare. I så fall bör de har slagits i halvvägs innan delarna sätts ihop. Vänd automaten och fäst bottnen på samma sätt.
Bakstycket D och sidorna A sätts fast och även nu används lim och dyckertar. Börja med bakstycket och sätt fast sidorna efteråt.
Sidorna fästs när bakstycket är på plats.
Hyllplanen F–L limmas fast. Kolla att alla dyckertar sticker ut tillräckligt långt där hyllplanen ska placeras. Stryk lim på hyllplanens sidor och sätt dem i spänn så att de vilar på dyckertarna. För att de inte ska glida kan de fixeras med tejp.
Avsluta arbetet med att limma fast framkanten E. Den behöver inte vila på dyckertar eftersom det skulle orsaka hål i den synligaste delen på automaten. Slipa allt trä lätt och runda av kanterna. Om du vill kan du måla eller lackera den.
Burkautomaten har sin fasta plats och håller ordning bland burkarna.
Material
- 2 sidor (A) à 26 x 54,5 cm
- 2 mellanväggar (B) à 24 x 53,5 cm
- 1 toppskiva (C), 30,5 x 54,5 cm
- 1 bottenskiva (C), 30,5 x 54,5 cm
- 1 bakstycke (D), 24 x 30,5 cm
- 1 framkant (E), 4 x 32,5 cm
- Hyllplan (F), 12,5 x 45 cm
- Hyllplan (G), 9,5 x 45 cm
- Hyllplan (H), 6,5 x 45 cm
- Hyllplan (J), 12,5 x 53,5 cm
- Hyllplan (K), 9,5 x 53,5 cm
- Hyllplan (L), 6,5 x 53,5 cm
Dessutom:
Tidsåtgång:
En halv till en hel dag.
Prisbild:
Cirka 150 kroner.
Svårighetsgrad:
Lige til at gå til, selvom du skal holde tungen lige i munden, når delene limes sammen. En stor hjælp er at få alt skåret ud på trælasten.
Ritning
VIDEO
Tidningsartikel

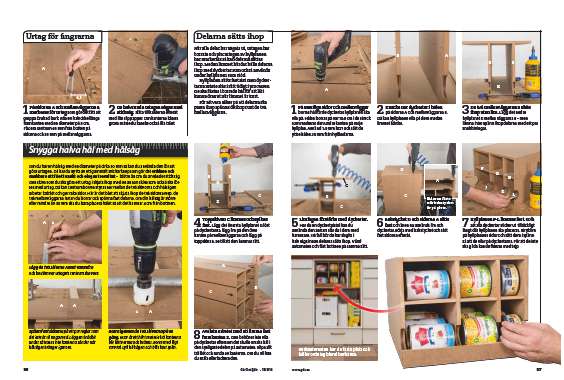

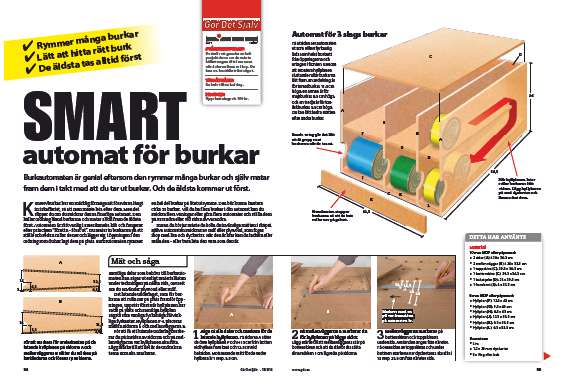

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
