Flexrör eller spirorör?
Det är tillåtet att använda isolerade flexrör mellan spiskåpa och imkanal, mellan imkanal och motor och mellan motor och bjälklag. Flexrör får aldrig användas i dolda utrymmen, t.ex. lådor du har snickrat själv, i bjälklag eller yttertak. Alla dolda rör ska vara isolerade spirorör.
När du använder flexrör, ska du veta att luften bromsas av den skrovliga och ringformade insidan och att det lättare samlas fett, damm och smuts inuti rören. Det kan därför vara en fördel att genomgående använda spirorör.
Fråga alltid där du köper rör och fläkt om de senaste bestämmelserna.

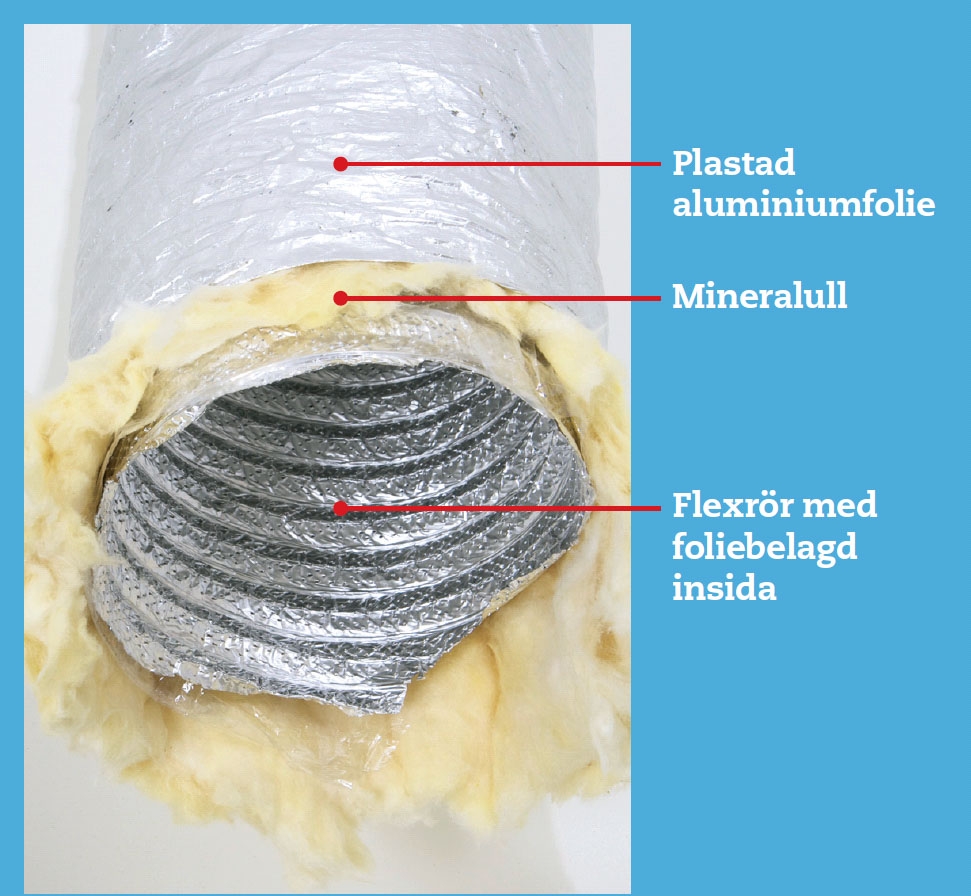

Flexrör

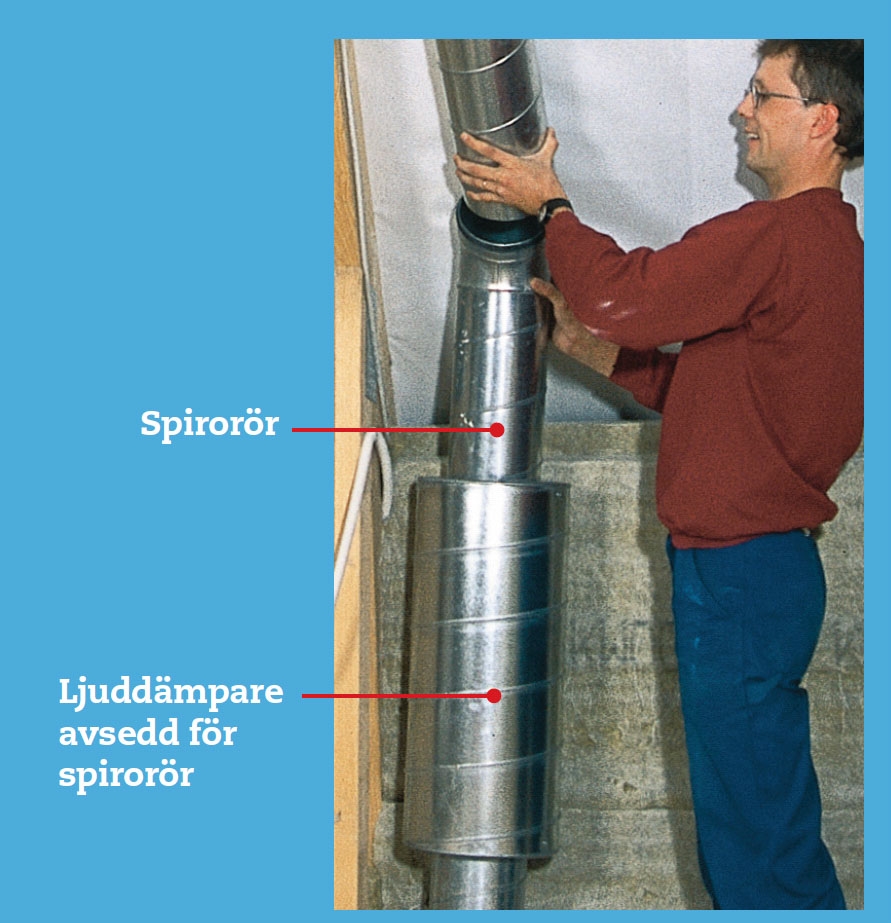

Spirorör
Instruktion
01
Montera spiskåpan
6
Steg

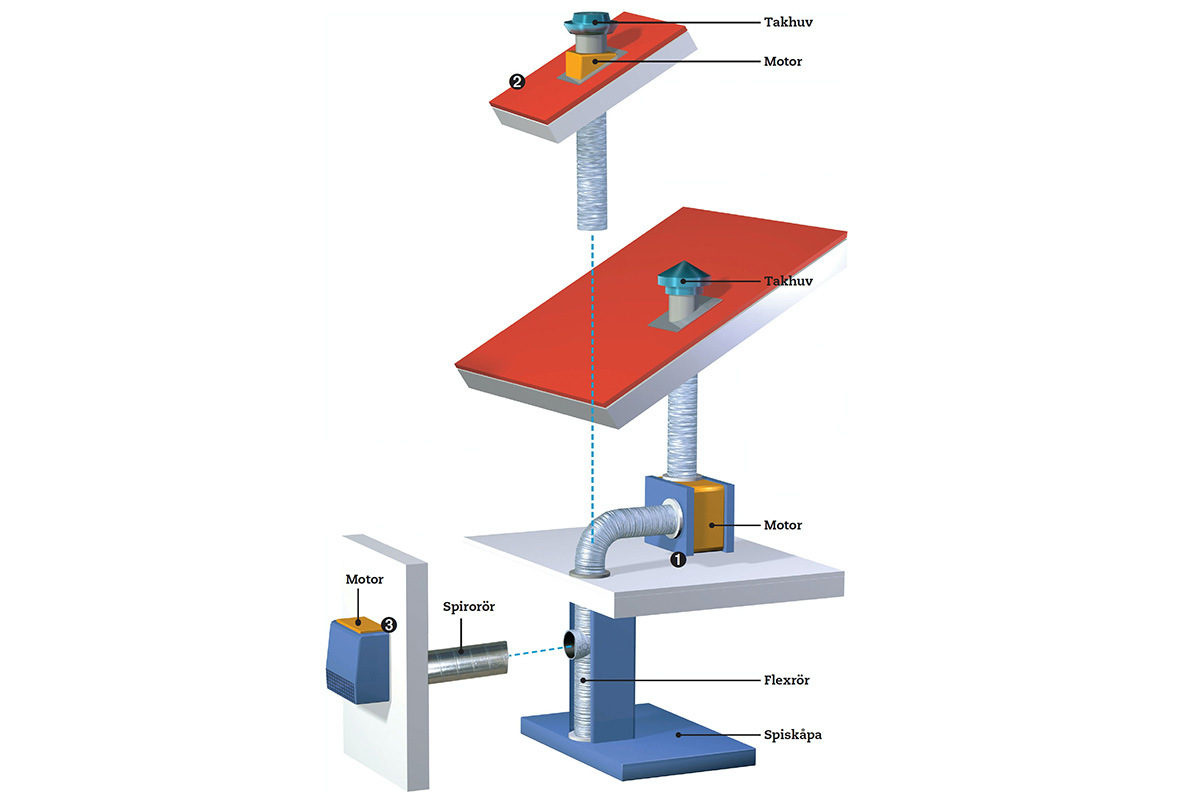

När du planerar för systemet ska du veta, att om du använder rör med liten diameter, så är det risk att du hör motorn - även om du ställer den på vinden. Välj därför rör med stor diameter, och motorn ska förstås dimensioneras efter rören och avståndet till spiskåpan.
Rören kan vara av typ flexrör mellan spiskåpa och imkanal, men genom våningsbjälklag och i imkanaler duger endast isolerade spirorör. Läs mera om detta längst ner på nästa sida.
Motorn placeras i en låda av cellplast som dämpar ljud och håller fukt ute. Kondensisolering är viktig för att det inte ska droppa från spiskåpan.

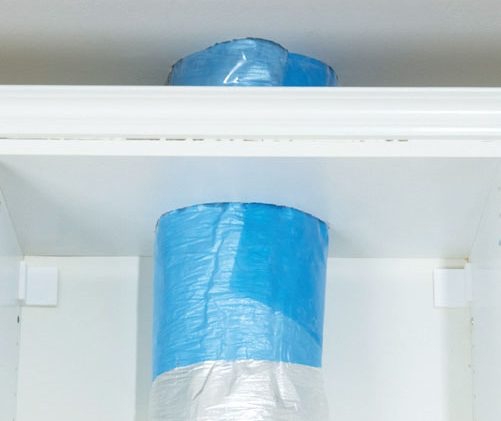

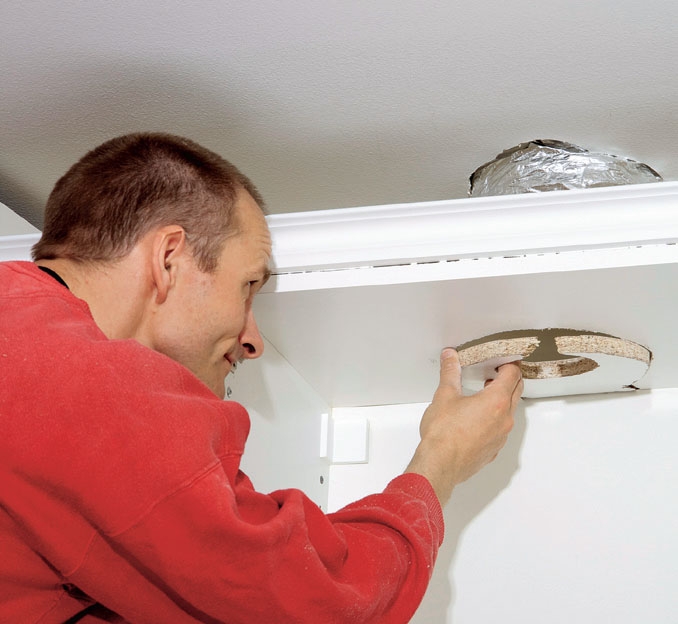

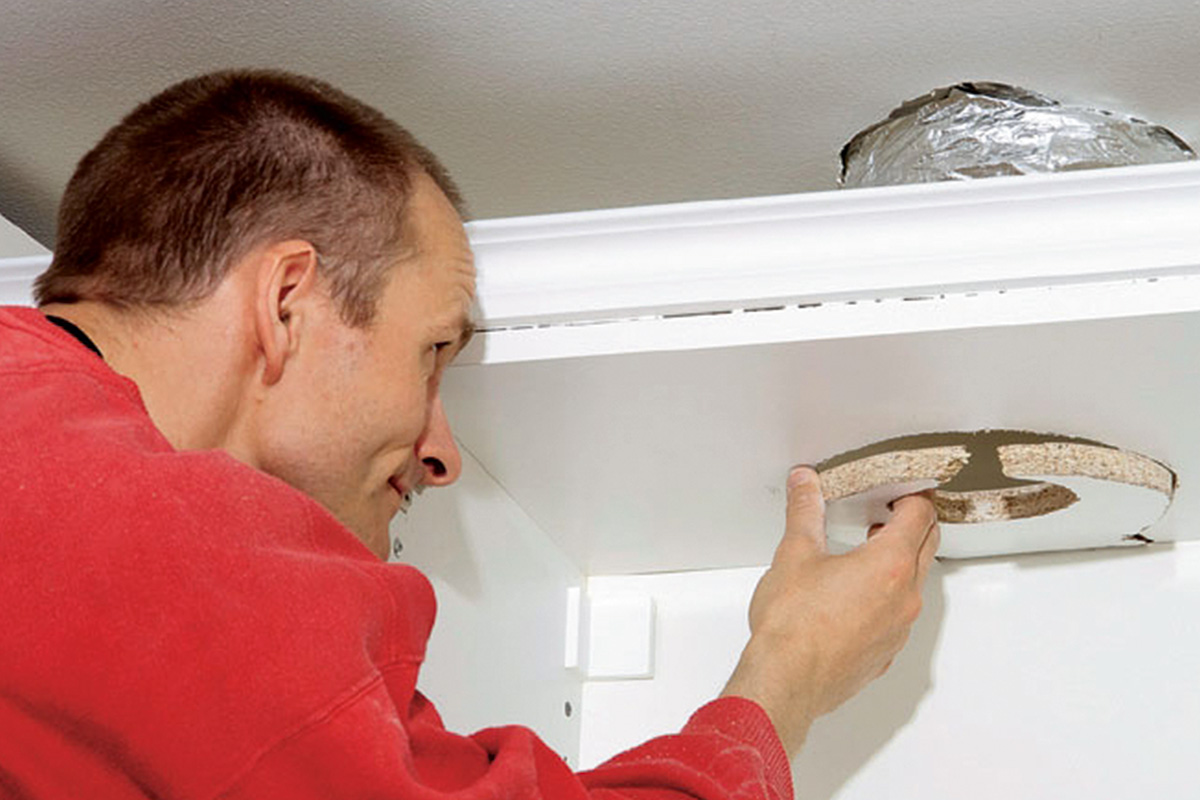

Plocka bort den gamla fläkten och tillhörande slang. Om det gamla hålet i köksskåpet är för litet sågar du upp ett större hål rakt under imkanalen.

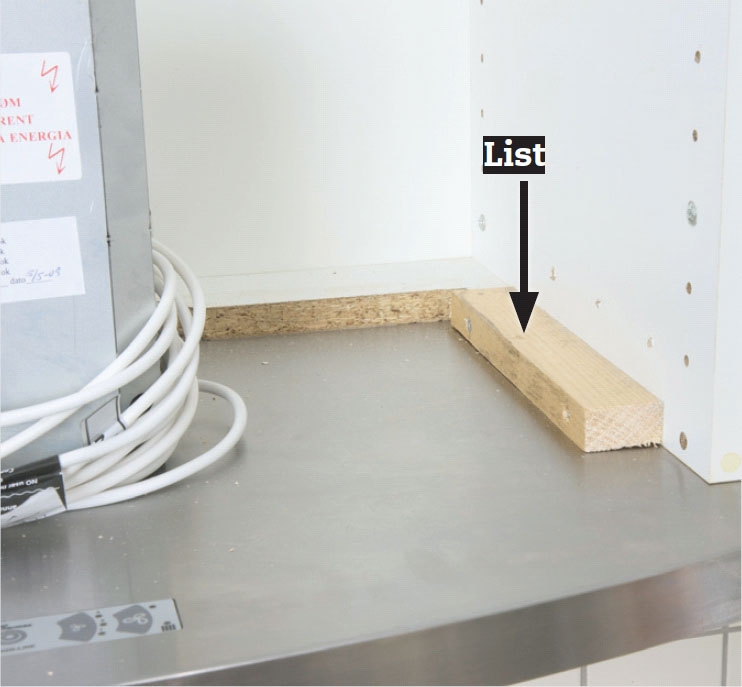

Skruva fast en list hela vägen runt om i öppningen mellan köksskåpen. Listen ska sedan bära den nya spiskåpan, som monteras med skruvar nerifrån.

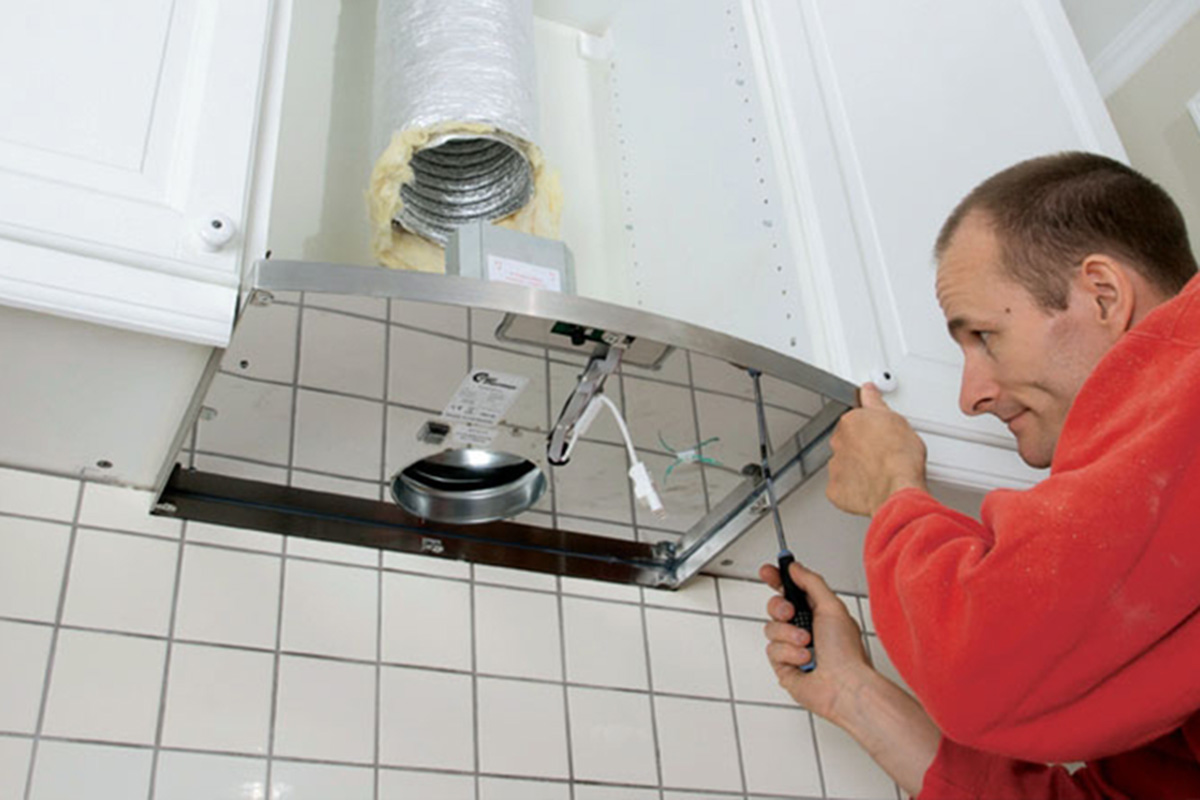

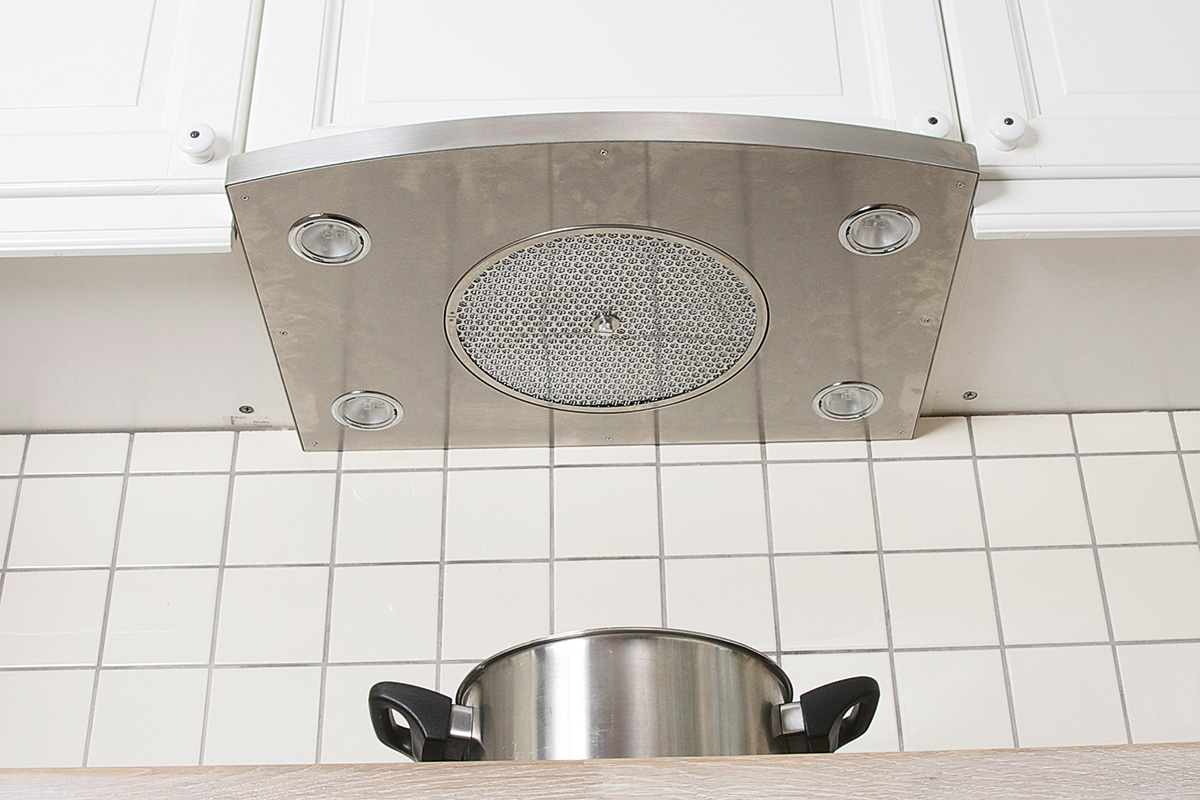

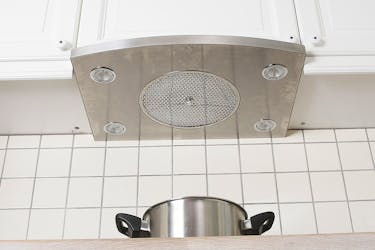

Skruva fast spiskåpans övre del i listerna. Det görs nerifrån med skruvar genom de förborrade hålen i kåpan. Beroende på vilken modell du har valt, kan monteringen naturligtvis skilja sig från monteringen av vår kåpa.

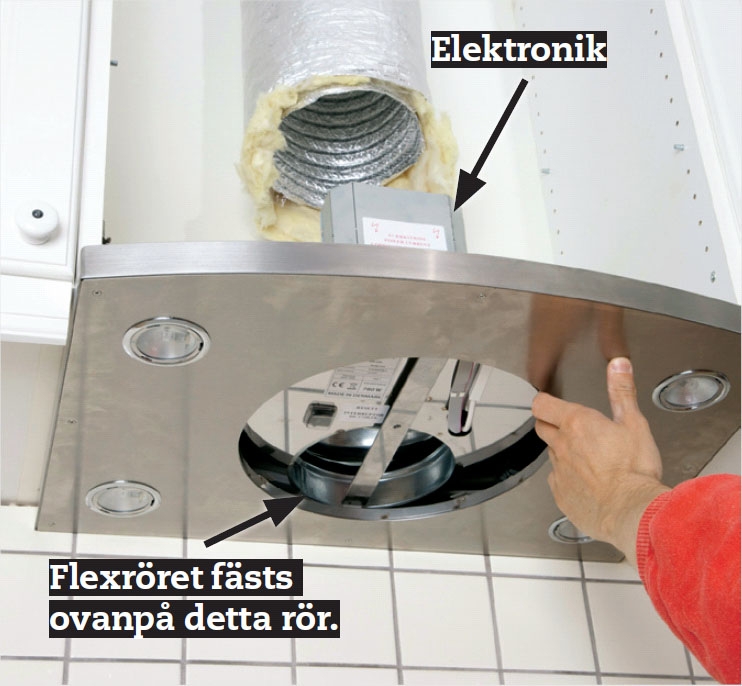

Skruva nu fast den undre delen av kåpan på den övre. Ventilationsröret (flexröret) fästs på röret på ovansidan av kåpan med slangklämma. Den ena kabeln ska dras upp till fläktmotorn på vinden. Den andra ska anslutas av en elektriker.

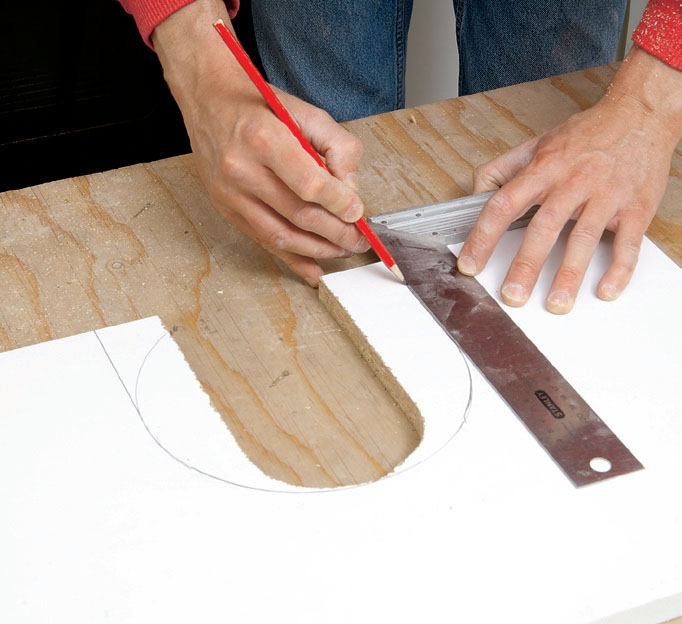

Om du vill ha hyllor framför röret ska du göra urtag i dem. Rita av en bit av röret på varje hyllplan och dra streck från kanten in till cirkeln. Som du ser är de nya rören större än de gamla.
Såga nu längs strecken med en sticksåg så att det bildas hästskoliknande urtag. Slipa sågkanterna lätt med slippapper.
02
Montera motorn
6
Steg

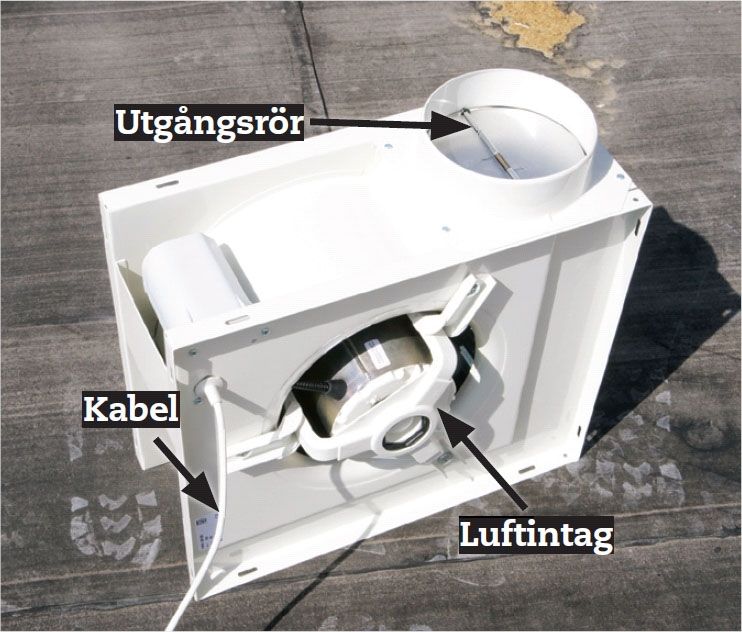

Denna motor suger in luften från sidan och blåser ut den via ovansidan. Överlåt till en elektriker att ansluta ström till både fläktmotor och elektronik.

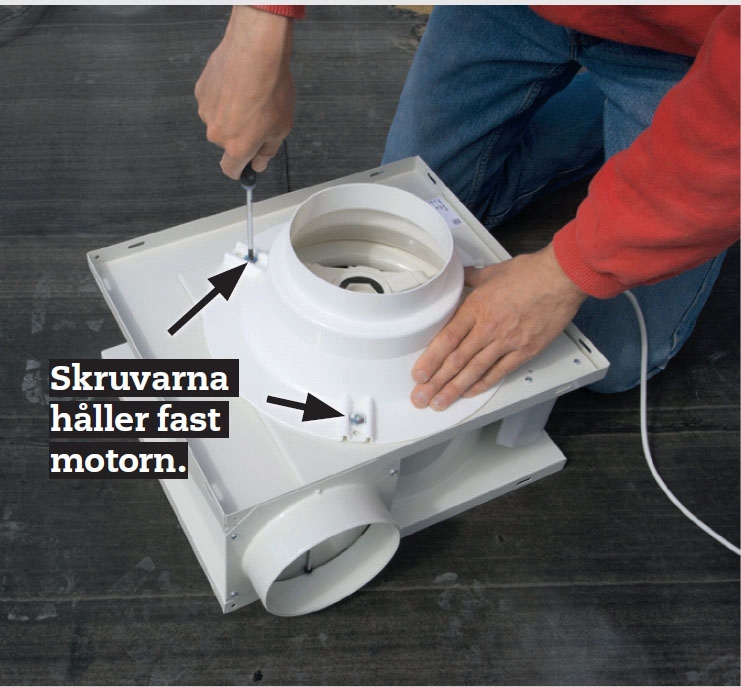

Sätt fast den sida av motorn där du ska ansluta från imkanalen. Ta bort de tre skruvar som håller fast motorn och sätt fast flänsen som du ska montera flexröret eller spiroröret på.

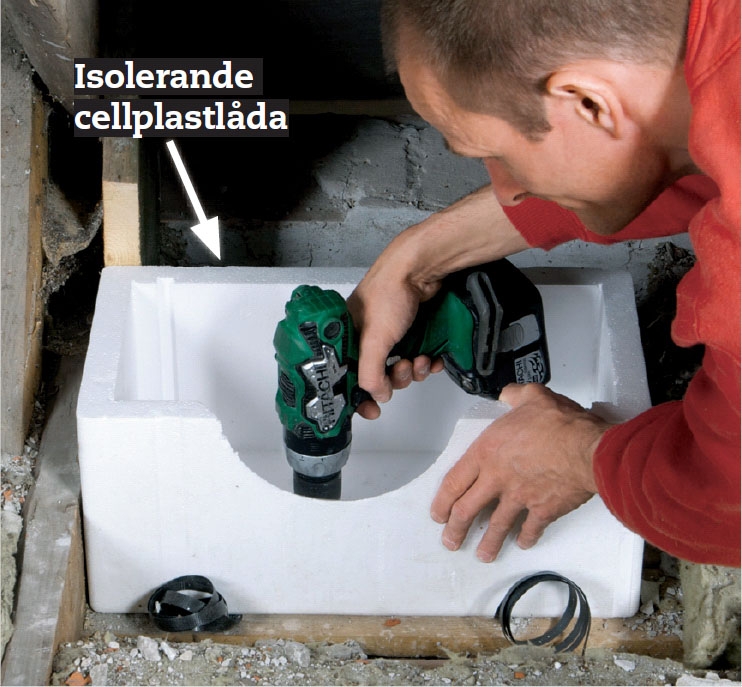

Sätt fast den nedre delen av den isolerande lådan på gångbrädor eller reglar med två skruvar försedda med stora brickor. Här har vi tillfälligt tagit bort isoleringen ovanpå.

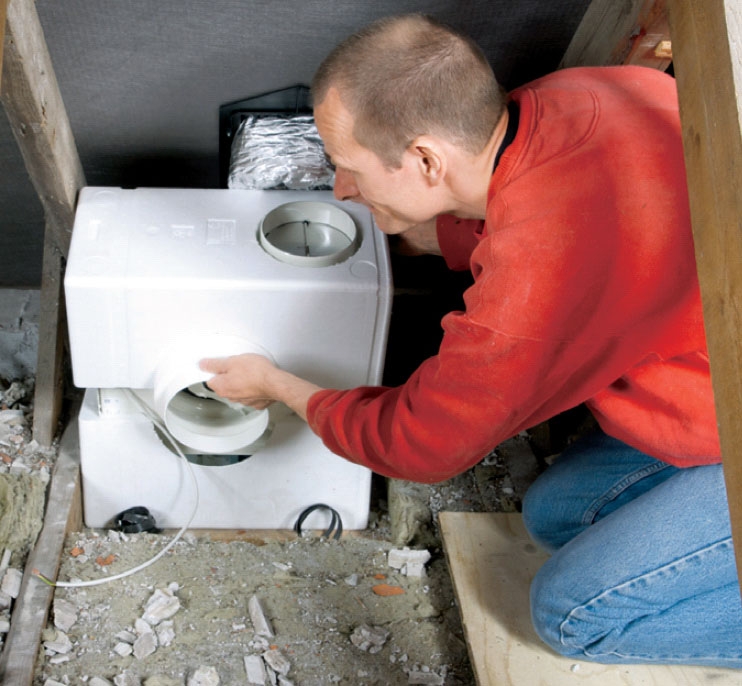

Sätt motorn och den övre delen av isoleringen på plats. Montera därefter det rör som ska gå mellan motorn och rörfästet i yttertaket.

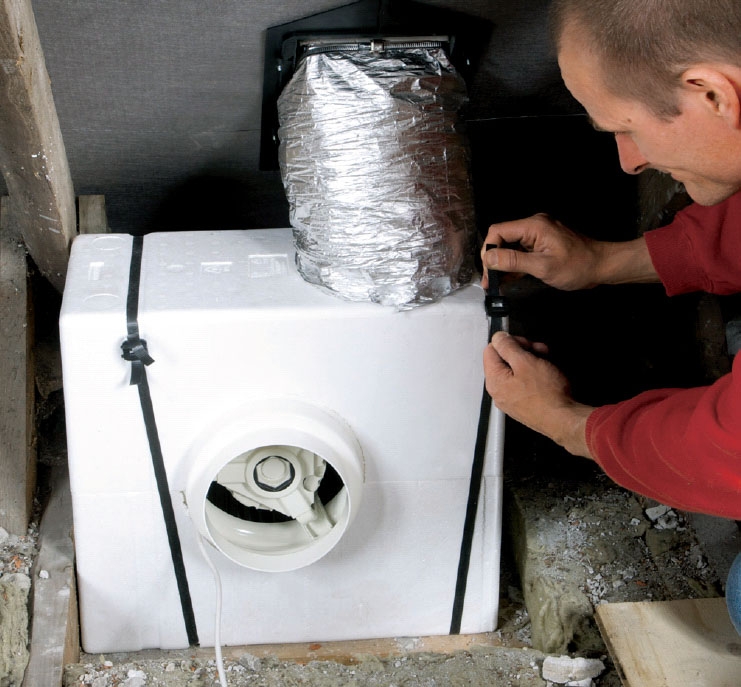

Spänn fast den övre delen av isoleringen på den undre med plastband. Dra åt banden men inte så mycket att de skär sig ner i cellplasten.

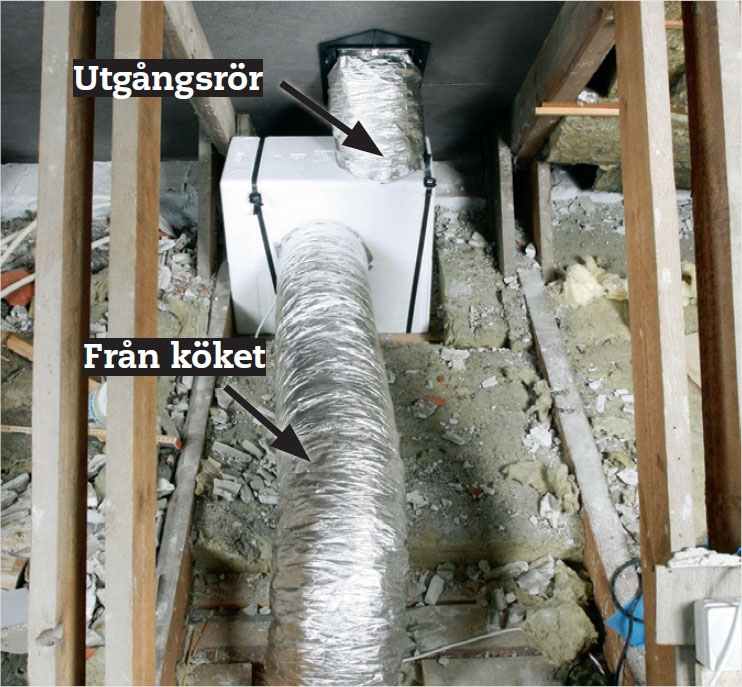

Från den fasta imkanalen har vi dragit ett isolerat flexrör till motorn. Det ska bara sättas fast på insugsflänsen med slangklämma och när vi har plockat undan verktygen fyller vi på ny isolering runt ventilationsröret.
Material
- Spiskåpa
- Motor som ställs på vinden
- Isolerat spirorör och flexrör
- Slangklämmor
- Ev. takhuv
- 2 lister, t.ex. 22 x 44 mm
- Skruvar
Spiskåpa (Pompeji) och fläktmotor från Thermex www.thermex.se
Tidsförbrukning
Upp till en halv arbetsdag, beroende på om befintlig takhuv är tillräckligt stor.
Pris
Spiskupa, cirka 11500 kr Motor, cirka 7500 kr Spirorör, isolering, flexslang och andra material går på cirka 300 kr/meter.
Svårighetsgrad
Om du inte måste borra hål i en takstol så är monteringen ganska enkel.
