Bygg din ordning

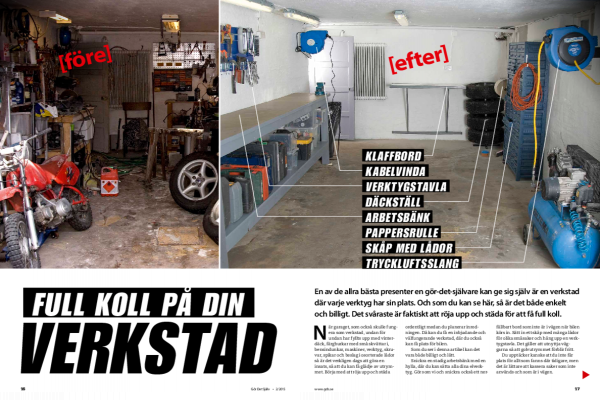

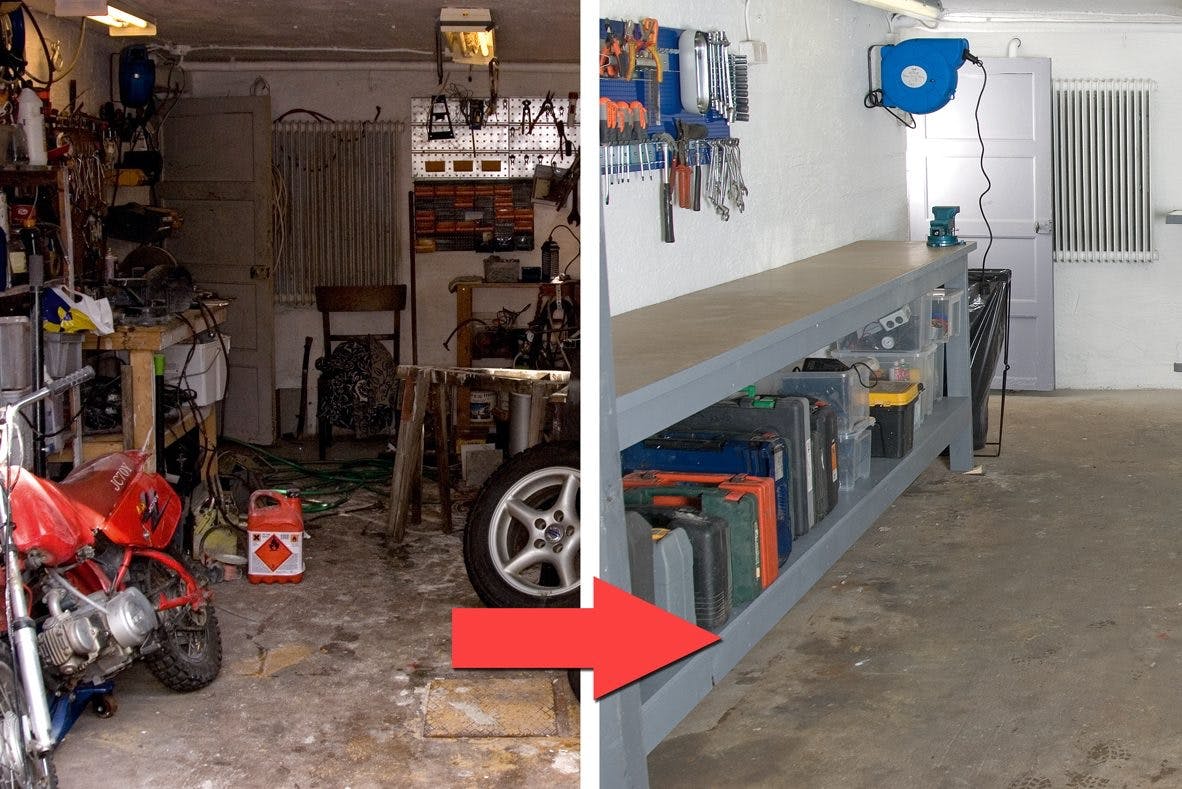

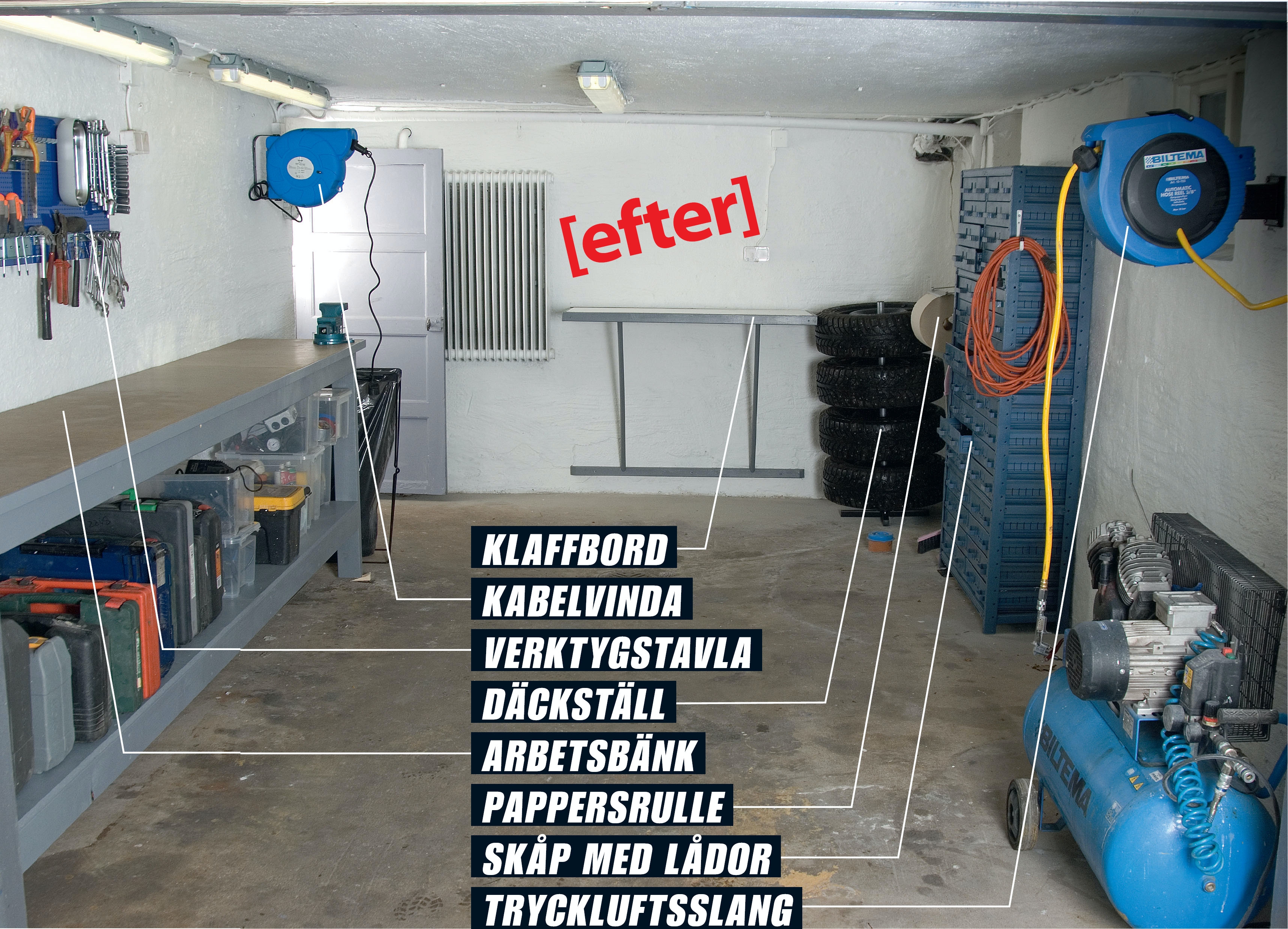

En välorganiserad verkstad handlar kortfattat om att sortera allting i grunden, att städa och börja från början. Och så handlar det förstås om att inreda verkstaden på ett överblickbart sätt.
KLAFFBORD
Även det nerfällbara bordet kan snickras. Det sitter fast med gångjärn på en list på väggen och stöttas av ett par rundstavar när det har fällts upp.

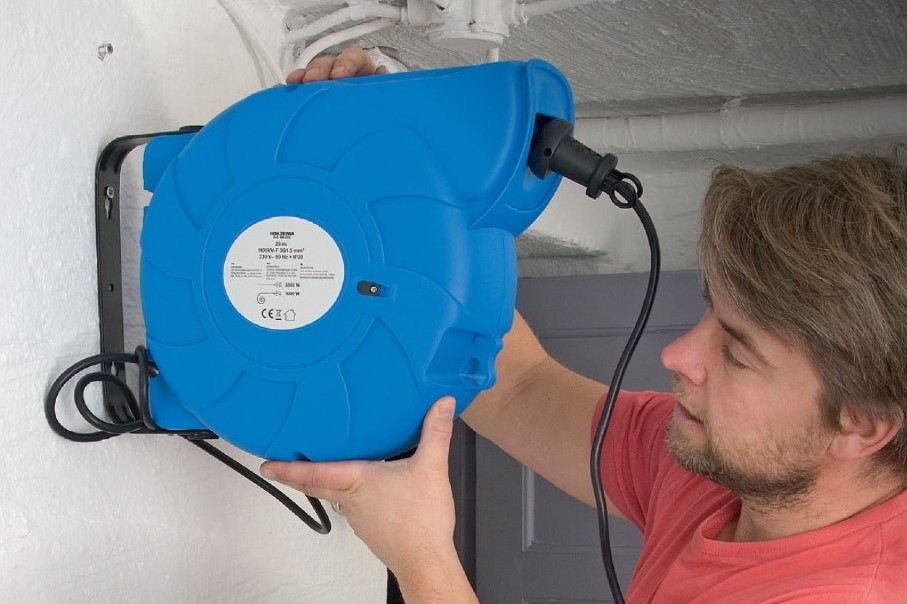

KABELVINDA
Den stora kabelvindan hakas fast på två skruvar. Med den slipper du trassla med lösa sladdar och den kraftiga kabeln tål hög belastning.
VERKTYGSTAVLA

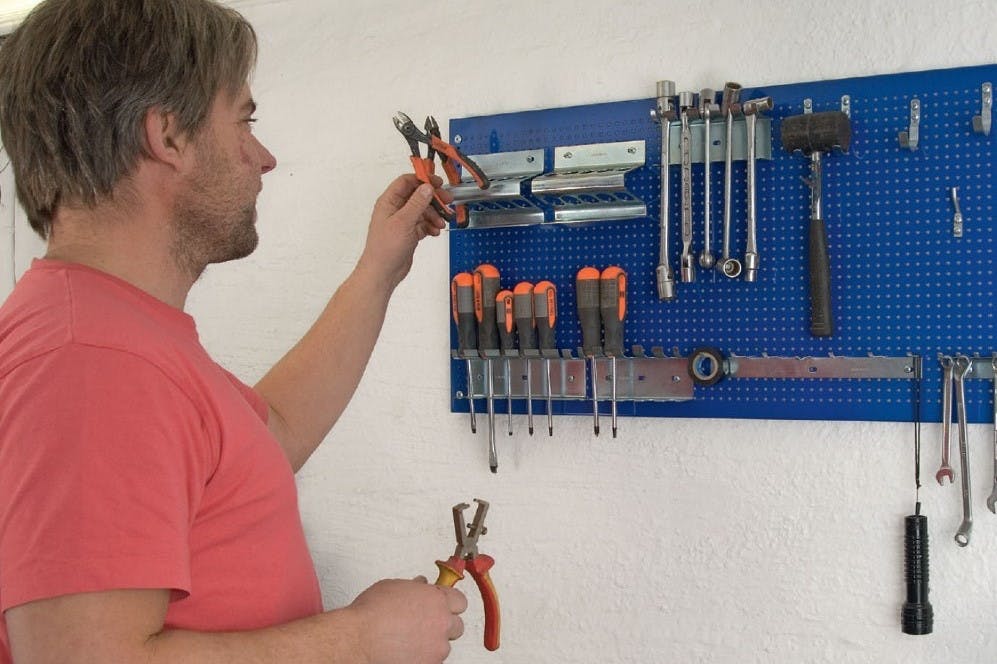

Det går snabbt att skruva upp verktygstavlan. Du kan göra en egen eller köpa en färdig. Placera hållarna efter ditt behov.

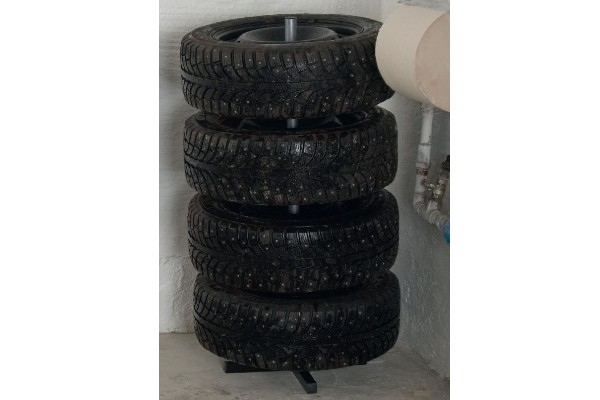

DÄCKSTÄLL
Vinterdäck (och sommardäck) tar nästan ingen plats om de förvaras i ett däckställ, där däcken inte blir skeva.
ARBETSBÄNK
Arbetsbänken är den största pusselbiten i den nya verkstan och den snickrar du lätt själv. Storleken anpassas efter utrymmet och de personer som ska använda det.

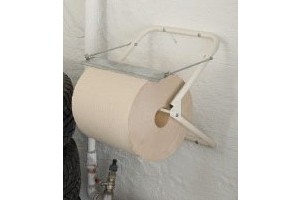

PAPPERSRULLE
En hållare för en stor pappersrulle hängs upp på väggen. Man behöver alltid papper för att torka upp spillt lim, olja eller färg.

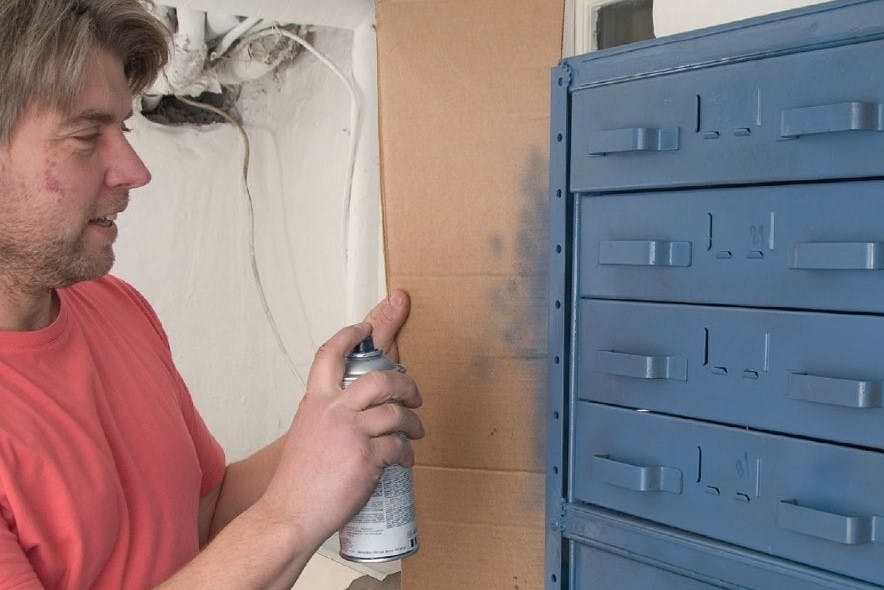

SKÅP MED LÅDOR
Ett skåp med många lådor är perfekt för alla de småsaker man har i en verkstad. Lite sprayfärg så ser skåpet nästan ut som ett nytt.
Instruktion
01
Arbetsbänken
8
Steg

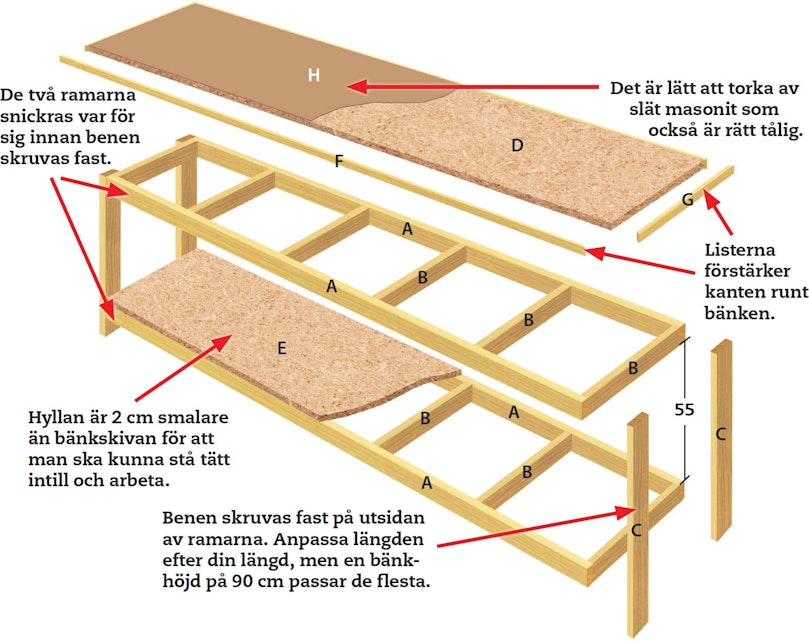

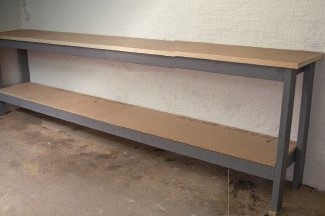

Underredet till arbetsbänken består av två ramar som förenas med de fyra benen. På den undre ramen lägger du en skiva som hyllplan och på den övre läggs bordsskivan, som du bör täcka med slät masonit och förstärka med lister längs sidorna.
Anpassa bänkens längd och bredd efter utrymmet och ditt behov och justera höjden efter din längd.
Fördela de tvärgående reglarna så att det är cirka 60 cm mellan dem. Arbetar du med tunga saker bör avståndet inte vara större än 45 cm.

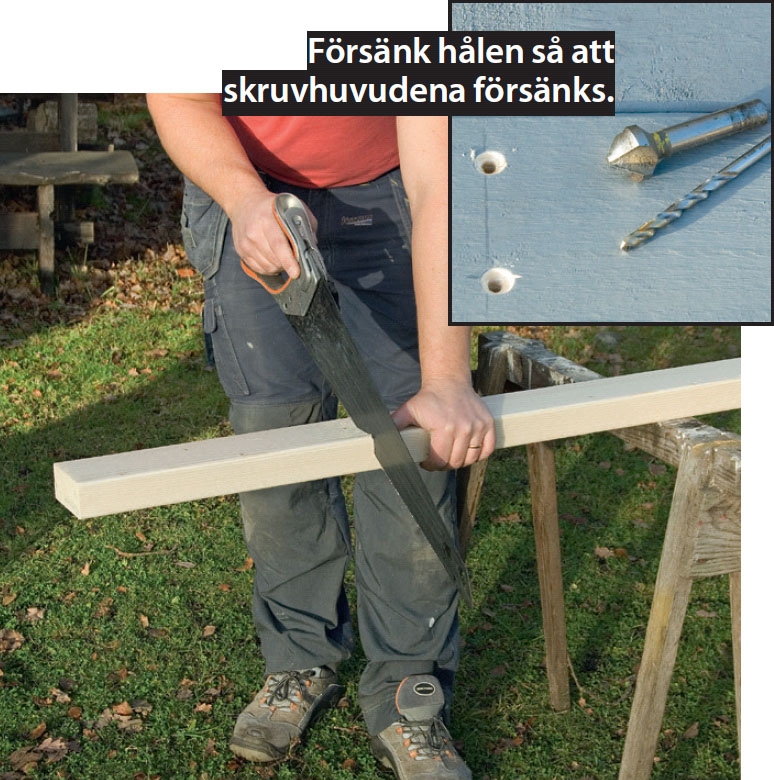

Samtliga delar till ramar och ben sågas till och målas. Har du en kapsåg använder du förstås den men det går även bra med fogsvans. Måla delarna och låt dem torka ett dygn innan du förborrar och försänker för skruvarna.

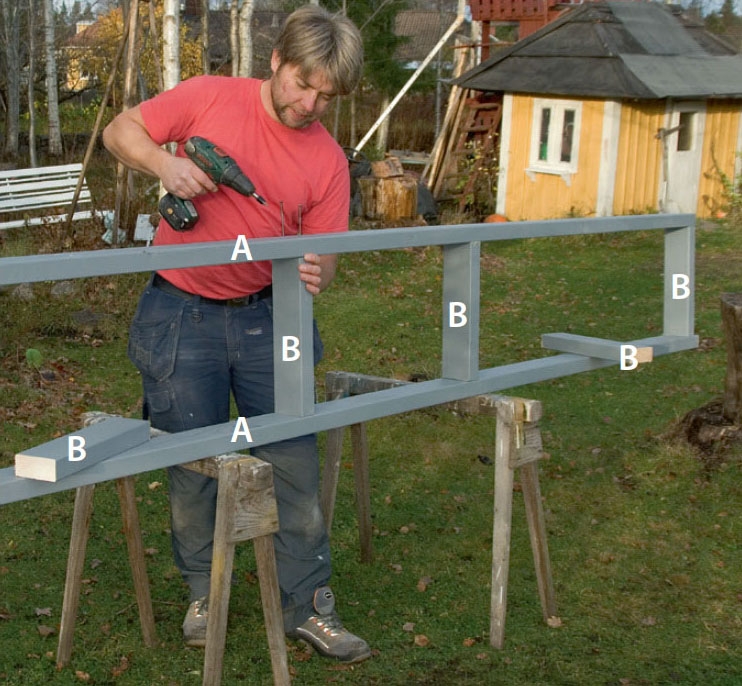

Ramarna är lika stora och sätts ihop var för sig. Markera på ena långsidan A var tvärreglarna ska sitta och vinkla över till de andra tre långsidorna. Skruva ihop delarna med två 5 x 100 mm skruvar i varje fog.

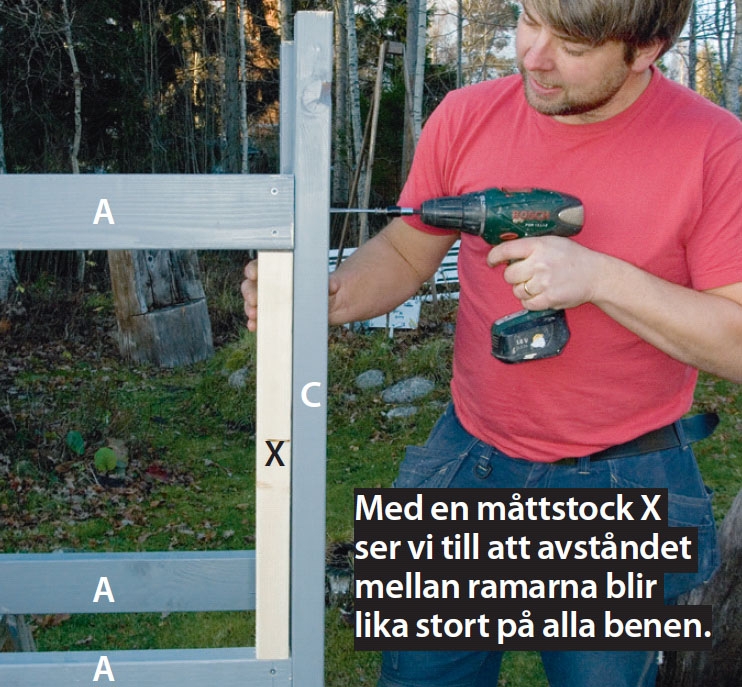

Benen C skruvas fast på ramarna. Fäst benen på den övre ramen så att ovankanten ligger plant med ramens ovankant. Det går lättast om du vänder allt upp och ned. Sätt fyra skruvar i varje fog innan hyllramen skruvas fast.
Stommen ställs längs ena väggen där den justeras vågrätt innan den skruvas fast på väggen.
TIPS: Fäst extra tvärreglar där du har tänkt placera tunga verktyg.

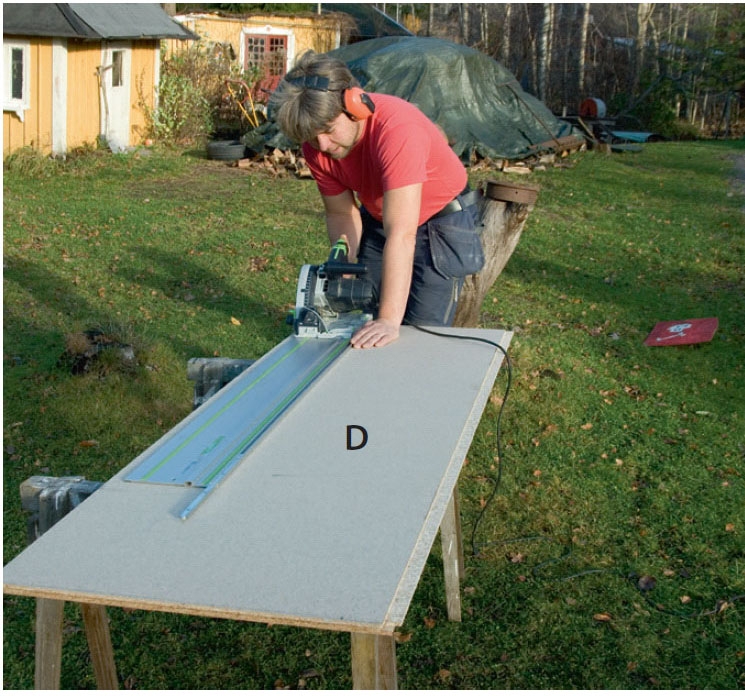

Bänkskivan D och hyllan E sågas till med cirkelsåg. Golvspånskivan är notad och spontad och kan därför lätt förlängas till önskad längd med plana och starka fogar.

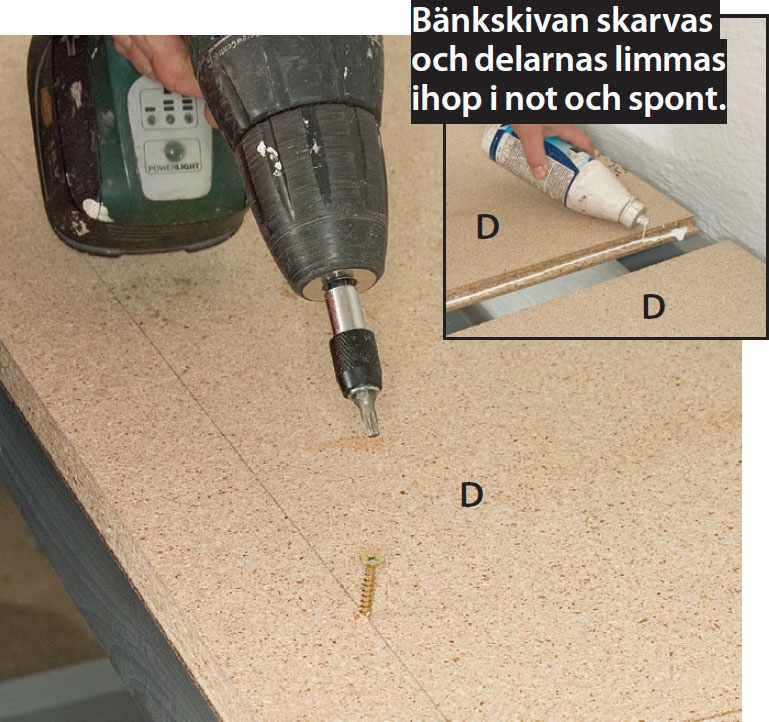

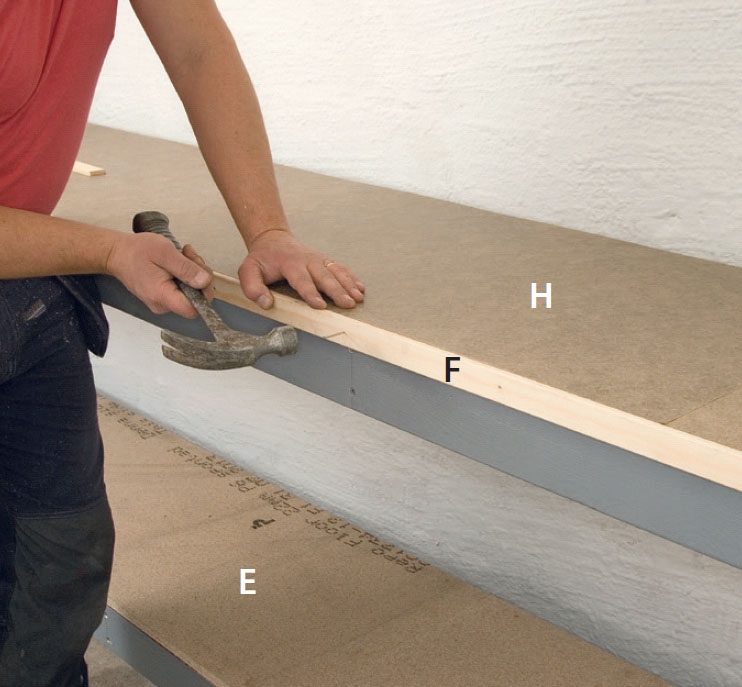

Bänkskivan D och hyllan E läggs på plats och skruvas fast på var sin ram med 4 x 55 mm skruvar. Hyllan passar perfekt i storlek till ramen medan bänkskivan sticker ut 2 cm framtill och längs kortändarna. Alla skarvar limmas med trälim i not och spont.

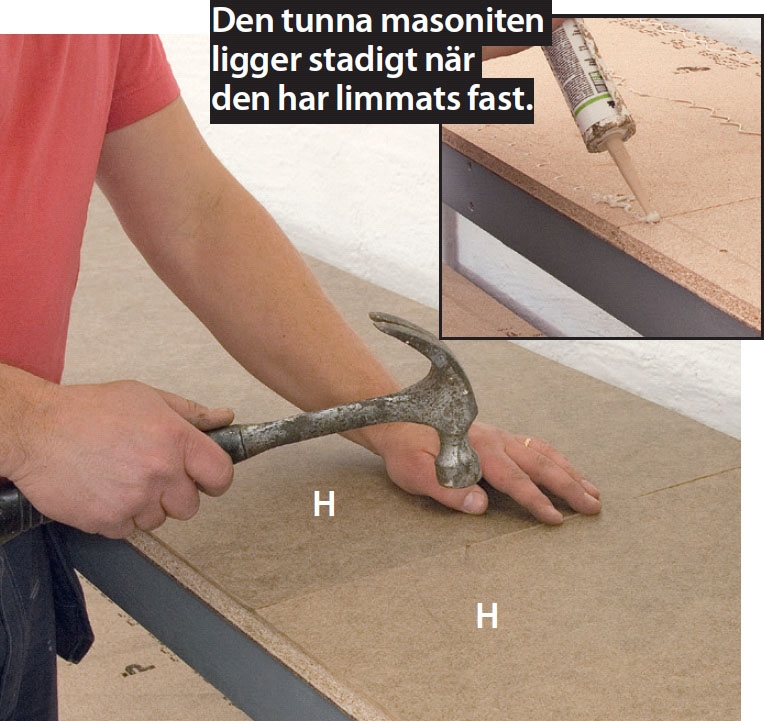

Den oljehärdade masoniten H fästs på bänkskivan. Även den måste sättas hop av flera bitar. Lägg strängar av monteringslim på bänkskivan och fäst masoniten med 20 mm dyckertar.
02
Snickra klaffbordet
8
Steg

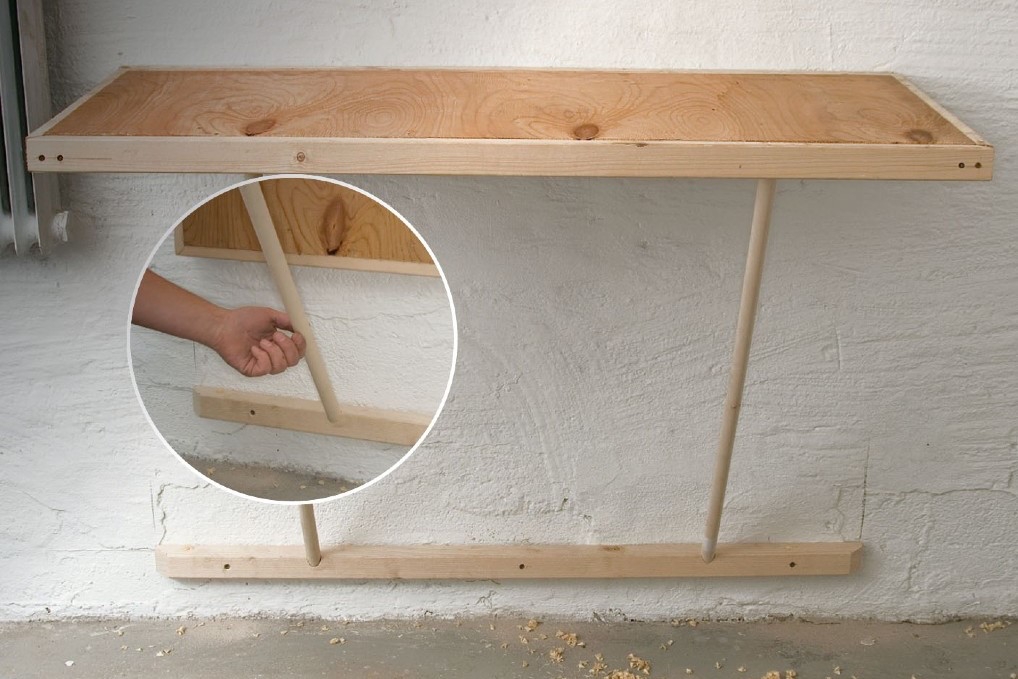

Det lilla bordet till verkstan behöver inte vara så kraftigt som arbetsbänken, eftersom det mest ska fungera som avlastningsbord. Och de ska lätt kunna fällas ner när bilen ska på plats.

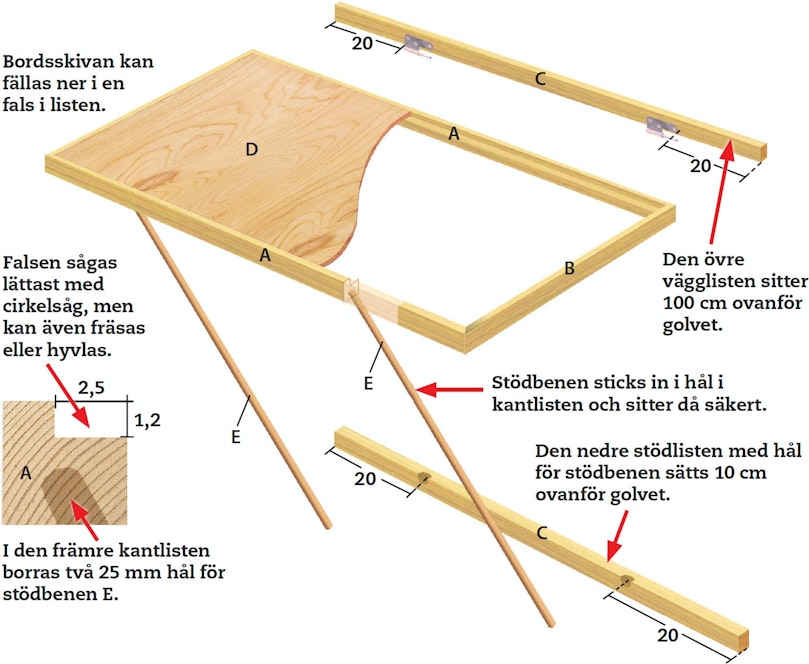

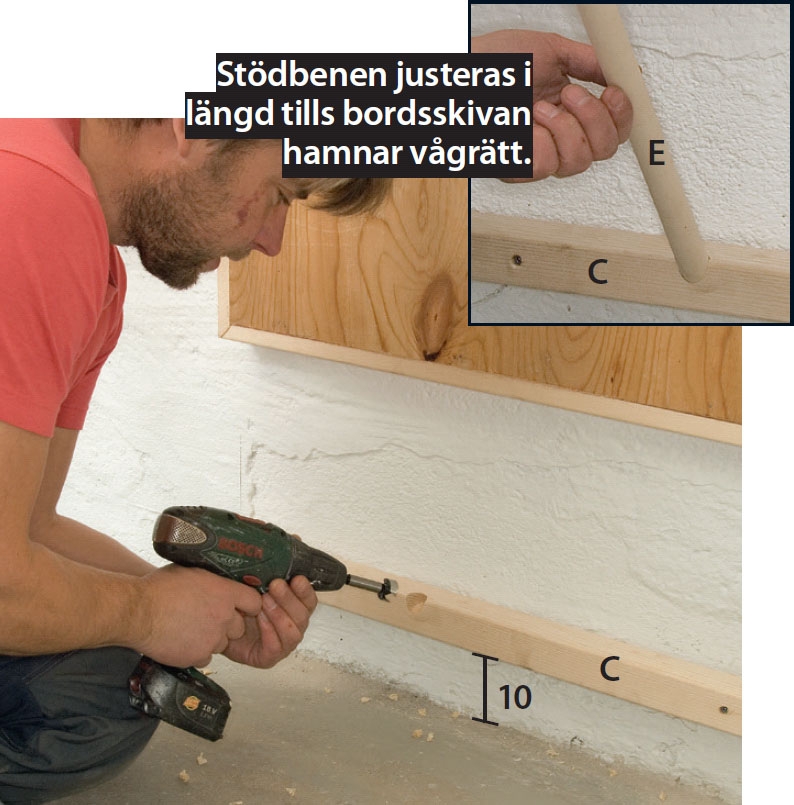

Bordet består av en ram av lister och hängs på en list på väggen. Nedanför vägglisten fästs en stödlist på väggen så att de lösa stödbenen får mothåll.
Genom att fräsa en fals i kantlisterna kan bordsskivan försänkas och ligga innanför listerna. Det ser snyggt ut och skyddar skivan. Om du vill ha en större skiva kan den ligga ovanpå listerna.

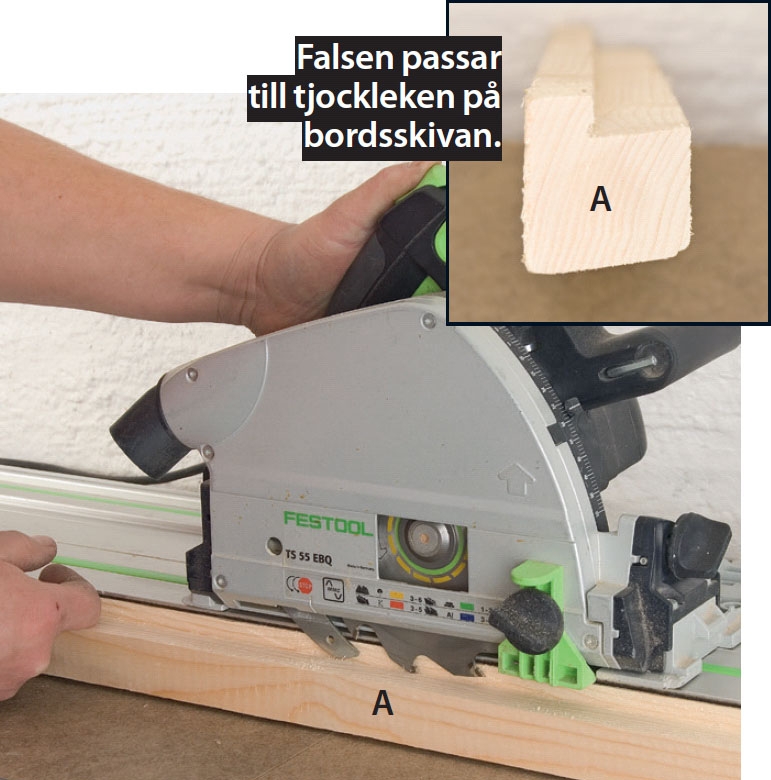

Skapa en fals i kantlisterna A och B. Det kan efter lite övning göras med en cirkelsåg men om du har en elhyvel eller handöverfräs, så går det lättare.

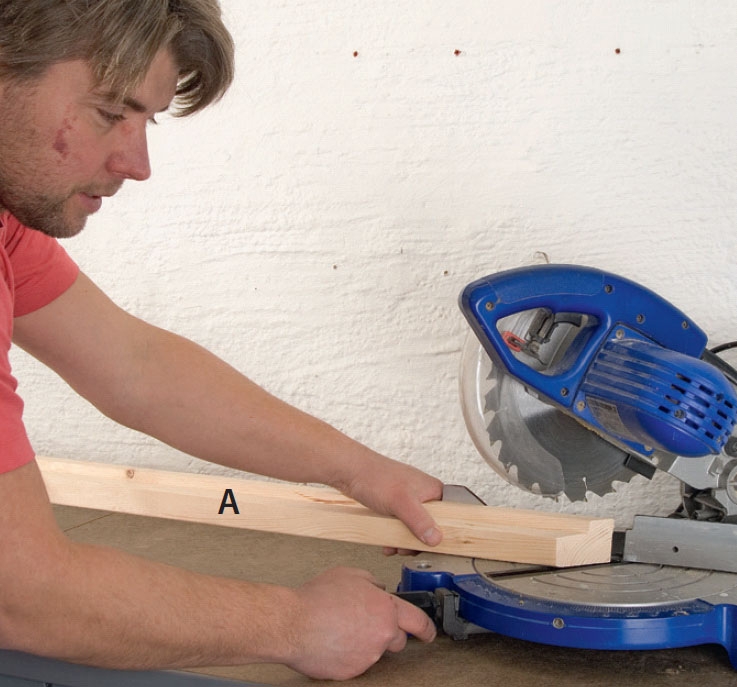

Kantlisterna geringssågas och i materiallistan ser du de utvändiga måtten. När delarna geras ihop är det inte bara för att det ska se snyggt ut utan även för att bordsskivan då kan försänkas i listerna.

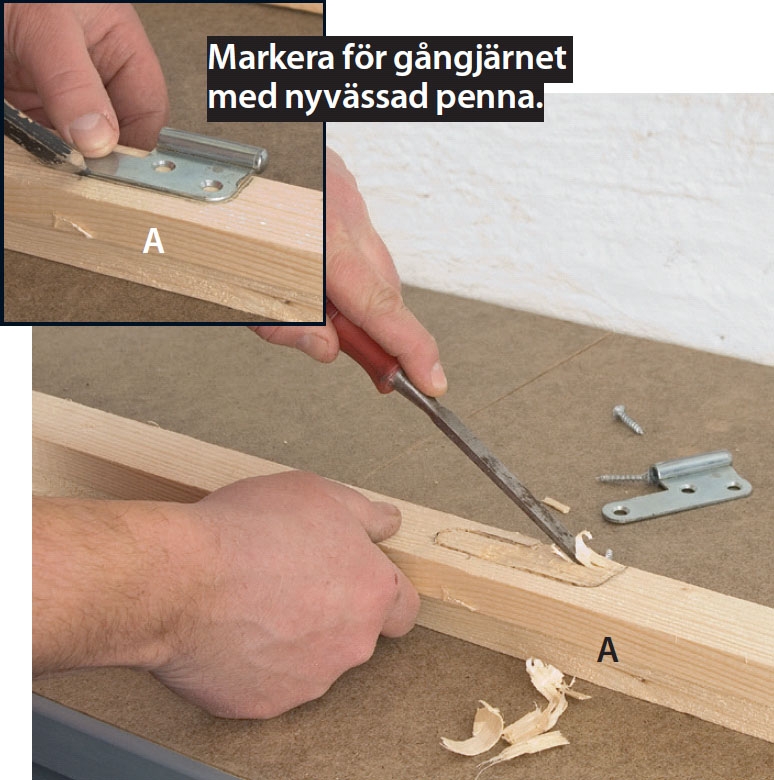

Fäll in gångjärnen i den bakre kantlisten A. Markera för placeringen cirka 20 cm från kortändarna. På den övre vägglisten C placeras de andra delarna i gångjärnen och även de försänks.
Skruva ihop ramen. Förborra i de lister som skruvarna dras i. Var noga med att listerna ligger vinkelrätt och borra först med 5 mm borr i listen A och sedan med 3 mm borr i listen B.

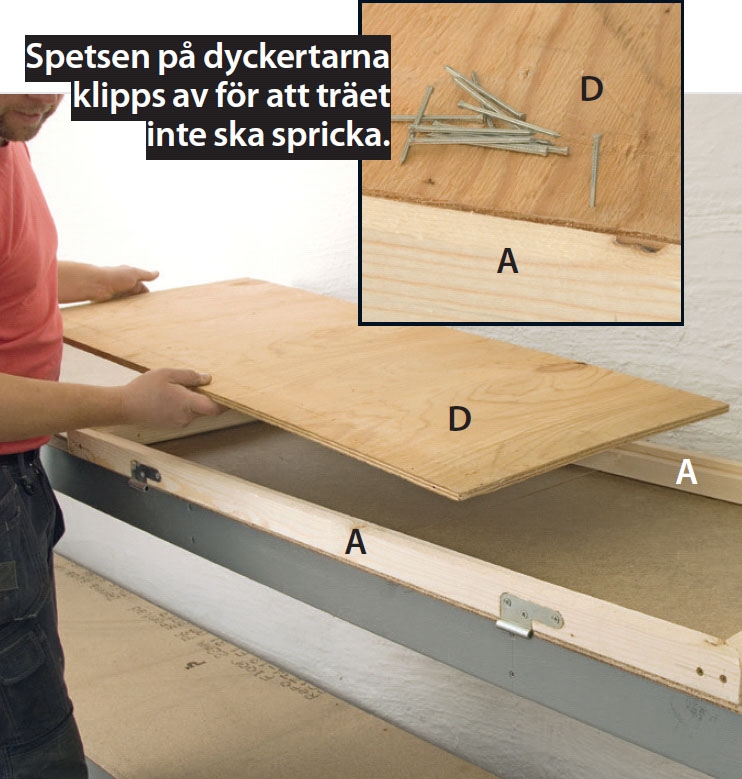

Bordsskivan D spikas fast i kantlisterna med små dyckertar. Förstärk monteringen genom att först lägga en sträng lim i falsen.

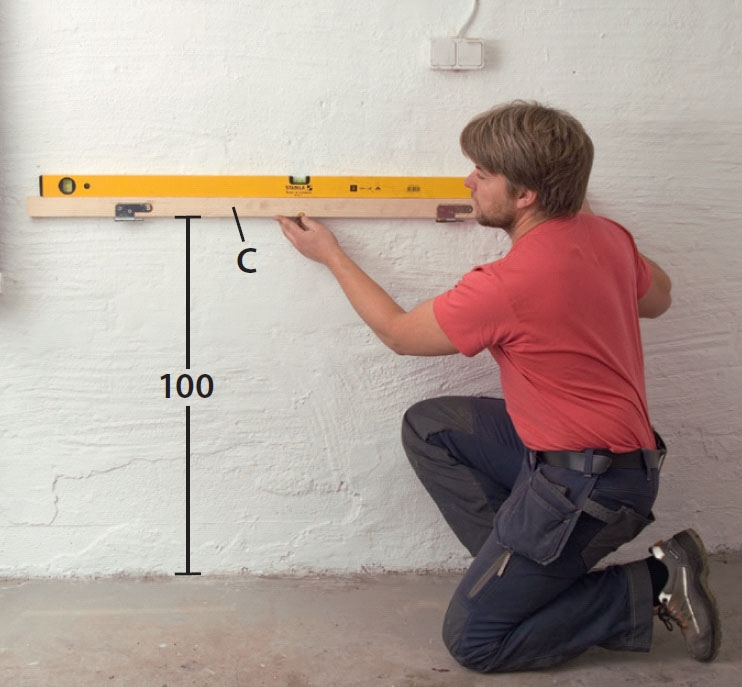

Den övre vägglisten C med gångjärn sätts fast på väggen. Bordet är relativt klent och ska inte fungera som arbetsbänk utan mer som avlastningsbord eller till att lägga ritningar på. Här placerar vi den övre listen 100 cm ovanför golvet.

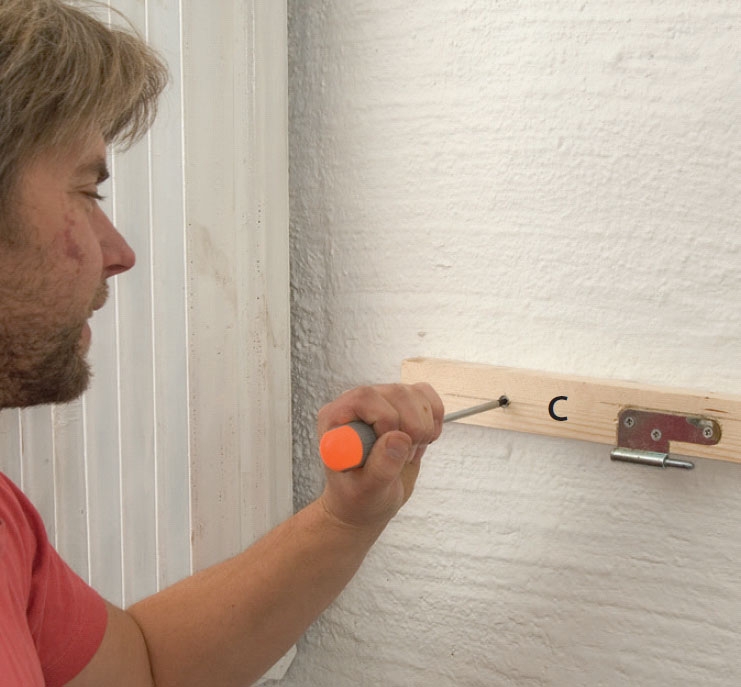

Listen C skruvas fast. I en trävägg räcker det med skruvar men är det tegel eller betong krävs pluggar. Det är ofta en fördel att dra i skruvarna för hand när de ska in i pluggar för då märker man att de får fäste och man drar inte för hårt.
Material
Arbetsbänken
45 x 95 mm hyvlat trä:
• 4 långsidor (A) à 343 cm
• 12 tvärreglar (B) à 38 cm
• 4 ben (C) à 87 cm
22 mm golvspånskiva:
• 1 bänkskiva (D), 49 x 356 cm (totalt)
• 1 hylla (E), 47 x 343 cm (totalt)
8 x 33 mm hyvlat trä:
• 2 långa kantlister (F) à 357,6 cm
• 2 korta kantlister (G) à 49 cm
Dessutom:
• 1 täckskiva (H), 49 x 356 cm (totalt), av 3 mm oljehärdad masonit
• 5 x 100 och 4 x 55 mm skruvar, 20 x 1,2 mm dyckertar, trälim, monteringslim, färg
Klaffbordet
45 x 45 mm hyvlat trä:
• 2 långa kantlister (A) à 124 cm
• 2 korta kantlister (B) à 54 cm
• 2 vägglister (C) à 124 cm
12 mm plywood:
• 1 bordsskiva (D), 50 x 120 cm
22 mm rundstav:
• 2 stödben (E) à cirka 95 cm
Dessutom:
• 2 dörrgångjärn (90 mm) med skruvar
• 5 x 100 mm skruvar, 20 x 1,2 mm dyckertar, trälim, färg och ev. pluggar
