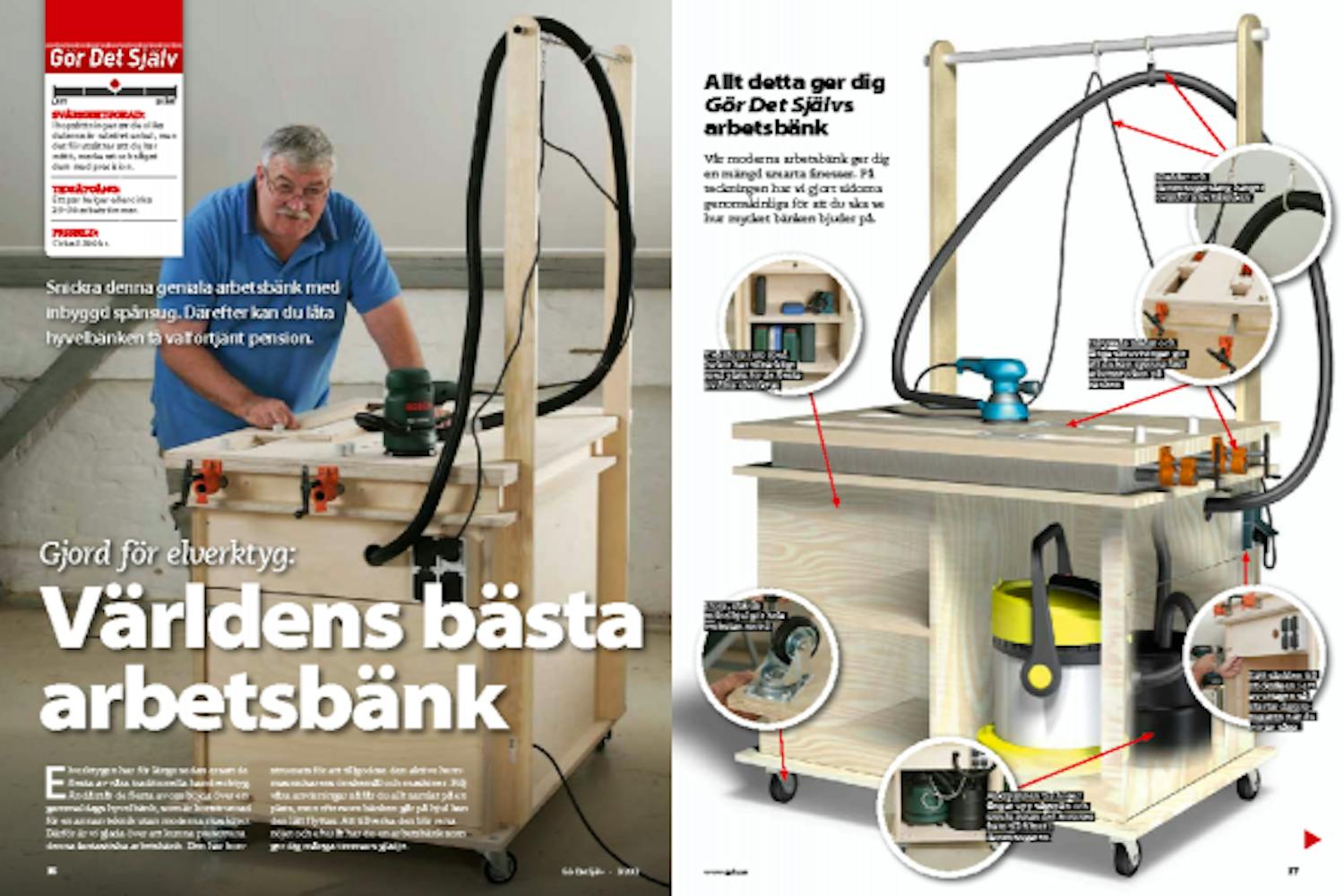

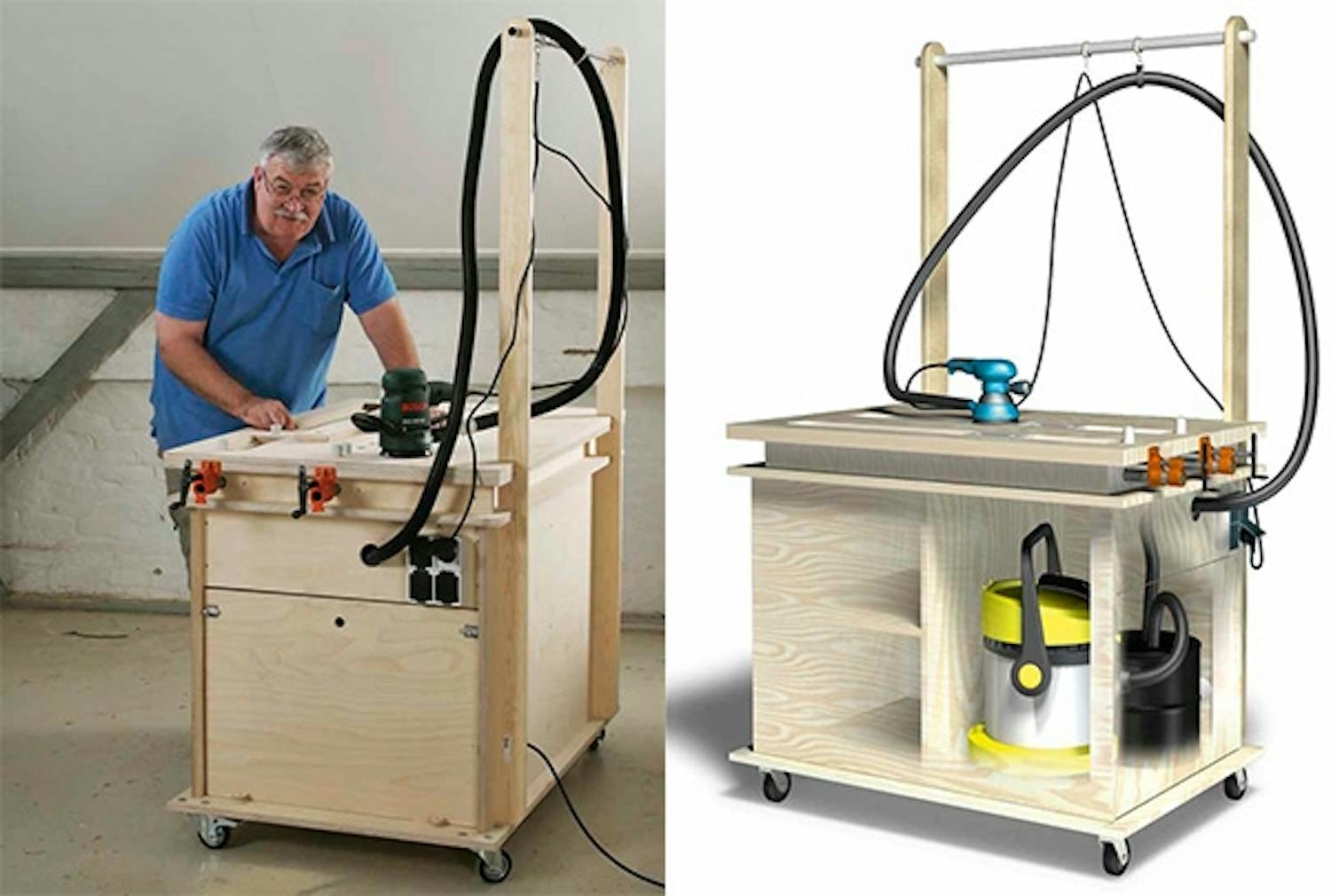

Världens bästa arbetsbänk

Lägg en smal limsträng där den ena sidan B ska placeras på bottenskivan A.

TIPS: Markera för sidorna B och mellanväggen C på bottenskivan och markera också för alla skruvhål.

Skruva fast sidan B underifrån med 4 x 45 mm skruvar genom bottnen A.

TIPS: Gör en hjälpvinkel som håller sidan lodrätt och på plats.

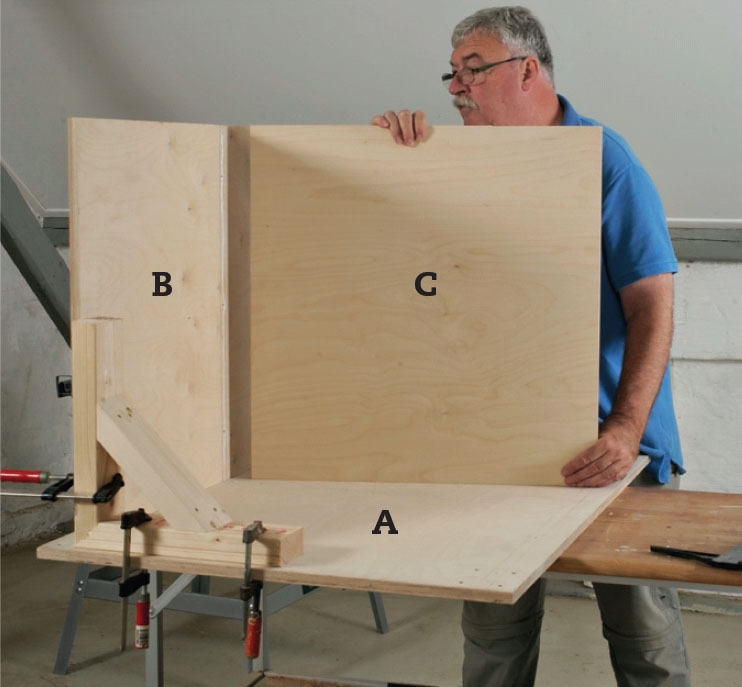

Mellanväggen C monteras med lim och skruvar. Här har den placerats mitt på bottnen och mitt emellan sidorna B så att skåpen på båda sidor av mellan-väggen blir lika stora. Du kan ev. anpassa placeringen efter storleken på din spånsug.

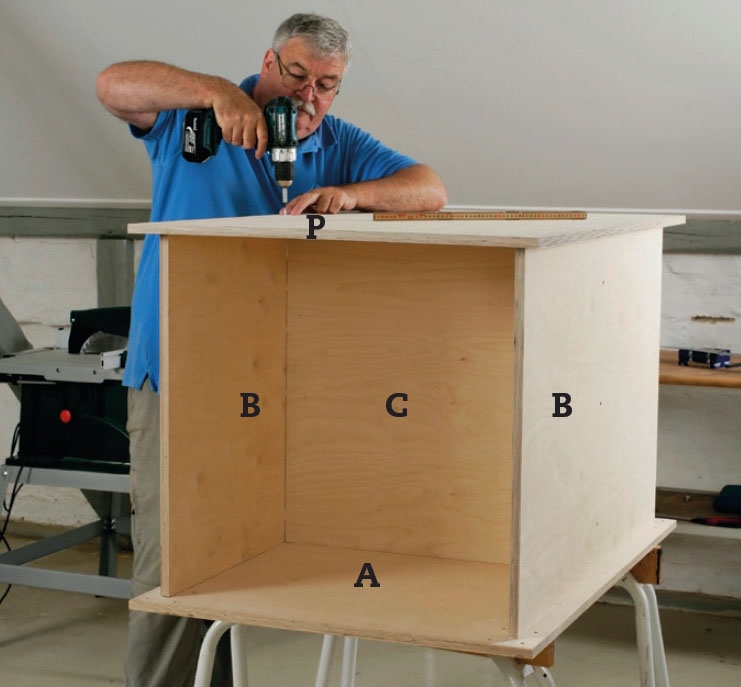

Toppskivan P sätts fast ovanpå sidorna B och mellanväggen C. Se till att den ligger exakt rakt ovanför bottnen A, 4 cm från långsidorna och 5 cm från kortsidorna.

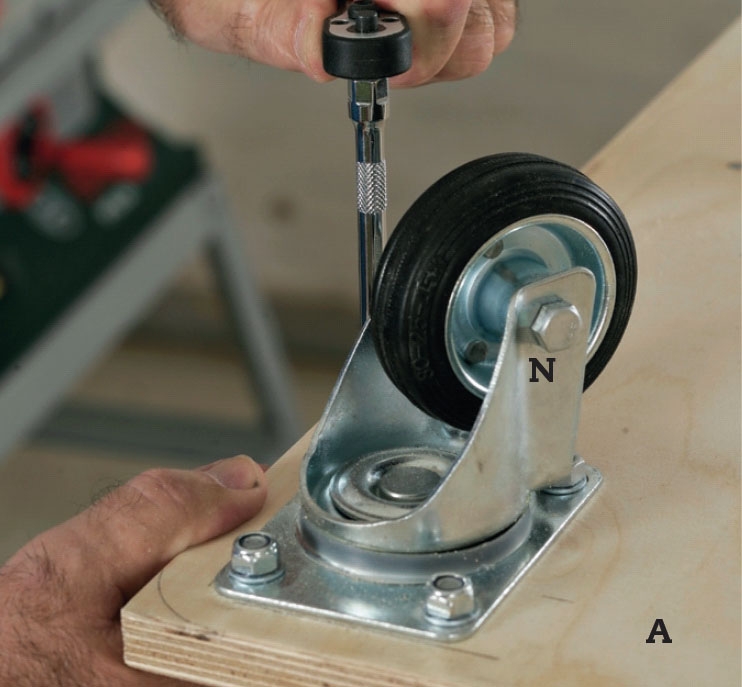

Lägg lådan på golvet med bottnen uppåt så du kan montera hjulen i förborrade 8 mm hål. Varje hjul monteras med fyra M8 x 30 mm vagnsbultar och tillhörande låsmuttrar.

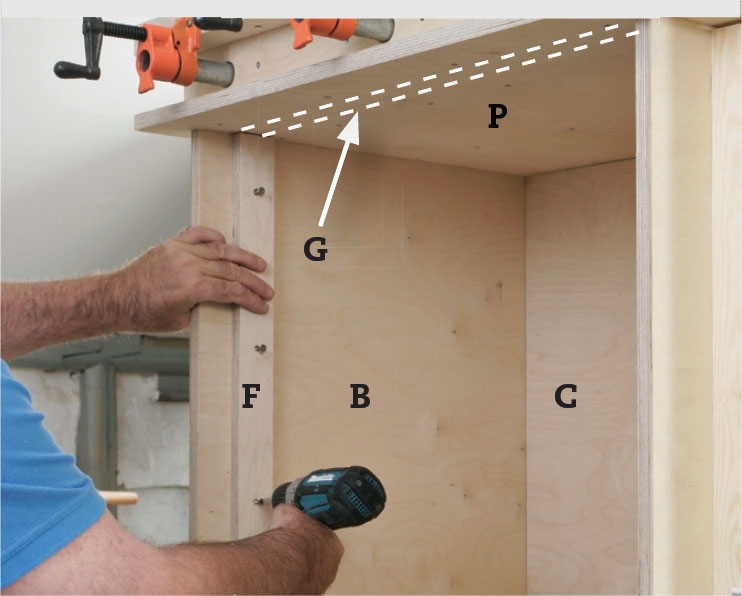

Anslagslisterna F skruvas fast på båda sidorna B 5 cm från framkanten. Avsluta med en topplist G mellan de två listerna på sidorna. Använd 4 x 30 mm skruvar till monteringen.

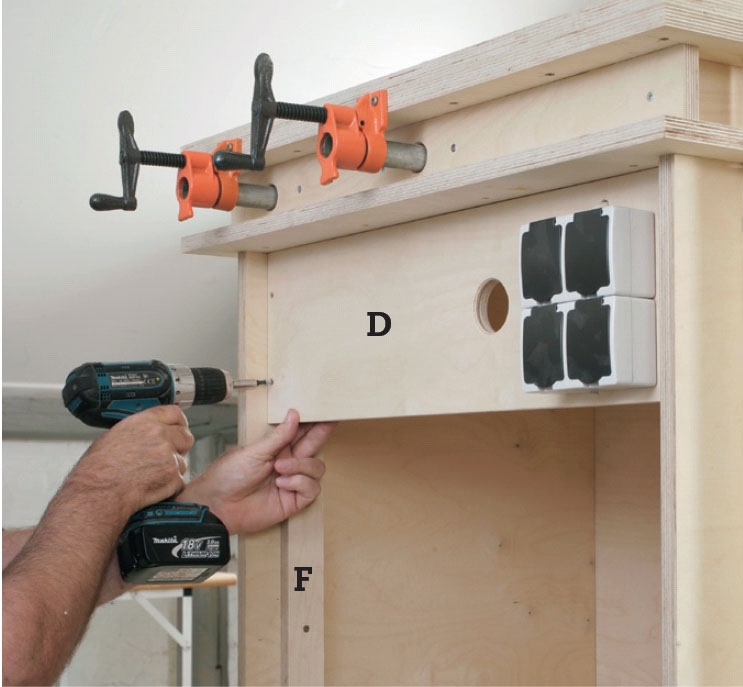

Skruva fast skivan D för eluttag på listerna F och G. Be en elektriker montera uttagen på skivan och ansluta dem till dammsugaren. Sedan kan du sätta dina elverktyg i uttagen.

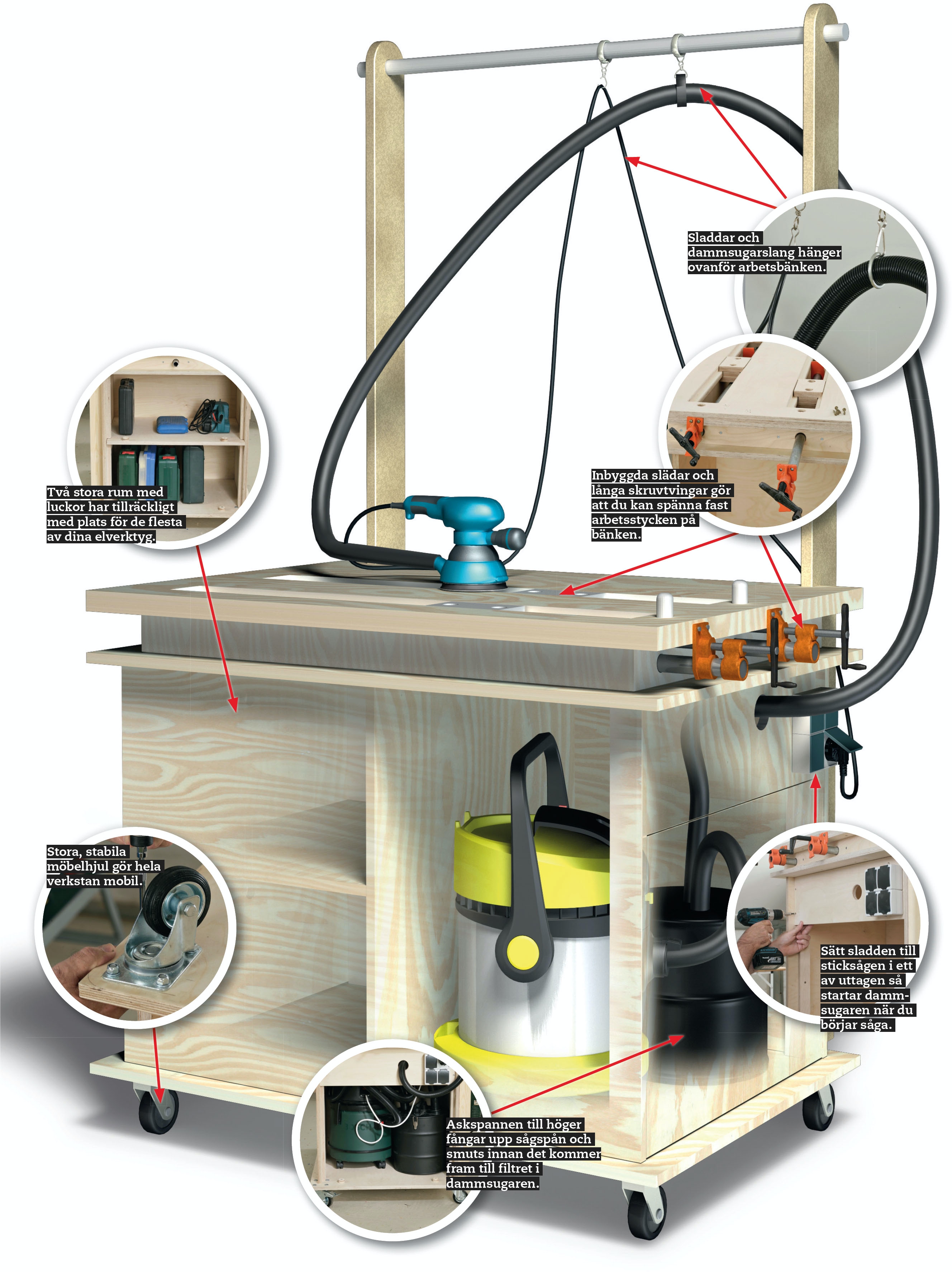

Skåpet utnyttjas till dammsugare med askspann för uppsamling av spån. Eluttagen är anslutna med kabel till dammsugaren, som startar när du startar din ansluta maskin.

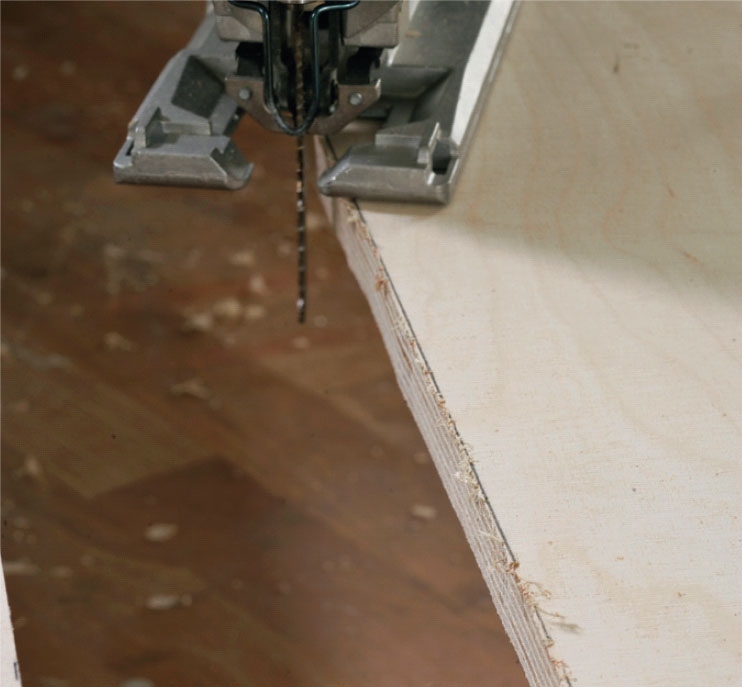

Börja med att såga de långa spåren i de två övre bänkskivorna Q och R. Var noga med mätningen och såga med fintandat sågblad i sticksågen.

TIPS: Såga längs sågskena eller en rak bräda så att du får raka fina spår.

Fräs kanterna längs spåren släta och fina. Sticksågen lämnar ju sällan ett snyggt, slätt och fint spår efter sig, så därför bör du jämna till kanterna med notfräs. Till sist ska kanterna slipas lätt.

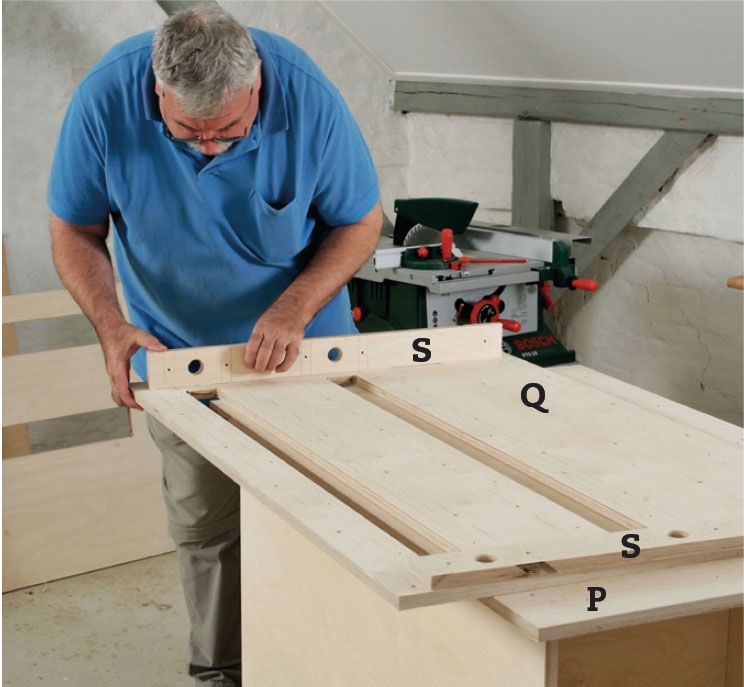

Limma fast den första gavellisten S på undersidan av den undre skivan Q. Fixera den med tving innan du vänder skivan och skruvar fast den med 4 x 45 mm skruvar från den andra sidan.

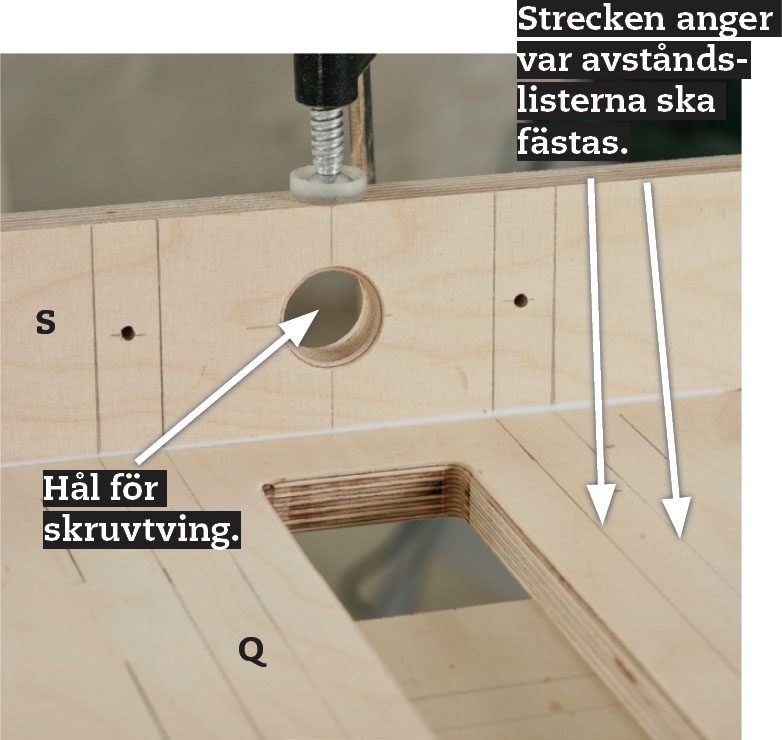

Mät, markera och borra 30 mm hål för skruvtvingarna. Hålen ska sitta exakt i linje med de sågade spåren i bänkskivan. Markera för alla lister och förborra för skruvarna.

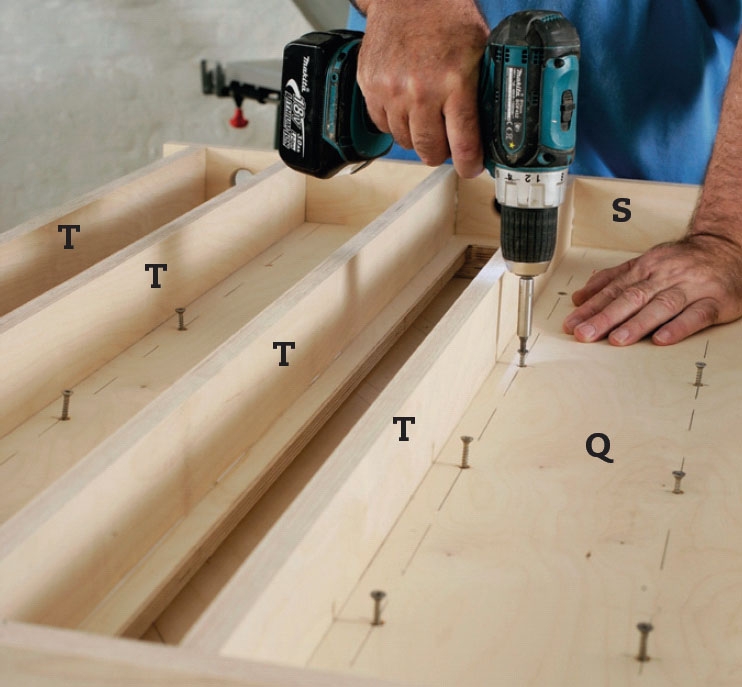

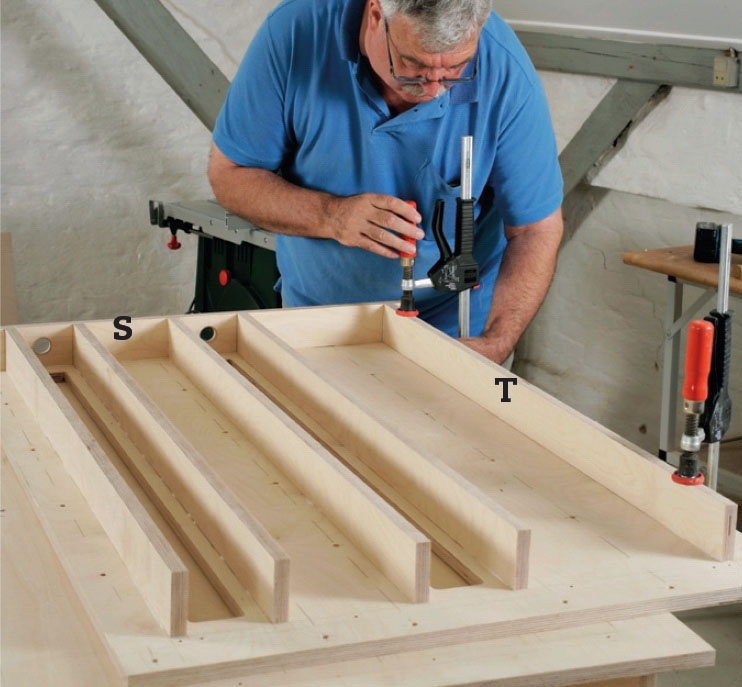

Fixera avståndslisterna T med skruvtvingar, men fäst en list i sänder. Skruva sedan fast dem från den andra sidan.

Skruva fast skivan Q med sina avståndslister på den övre skivan R. Fördela lim mellan skivorna och fäst sedan en 4 x 30 mm skruv på cirka var 20:e cm över hela skivan.

Här har bänkskivan vänts. Lägg märke till falsen, som slädarna ska glida i. Hålet i gaveln är 30 mm i diameter och ska användas av tvingen. Därför är det viktigt att hålet ligger i rak linje med mitten av spåren.

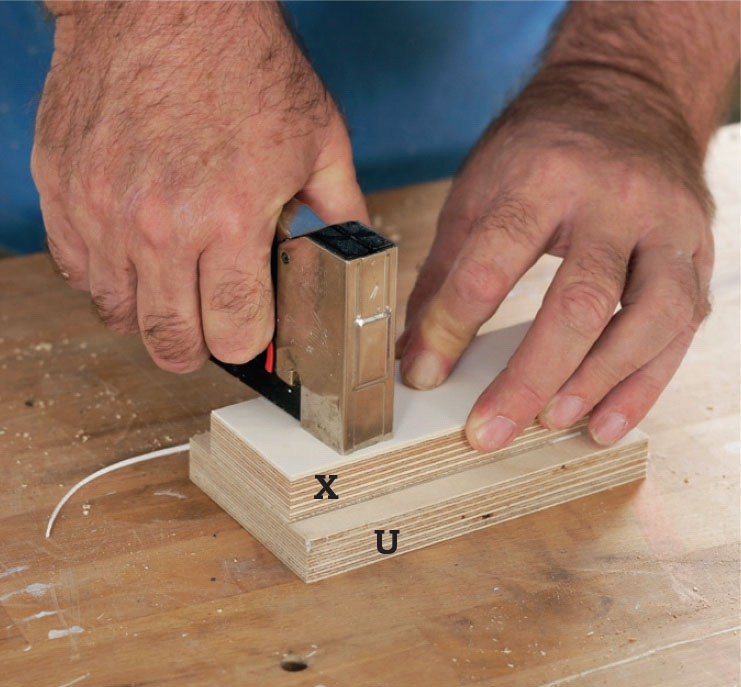

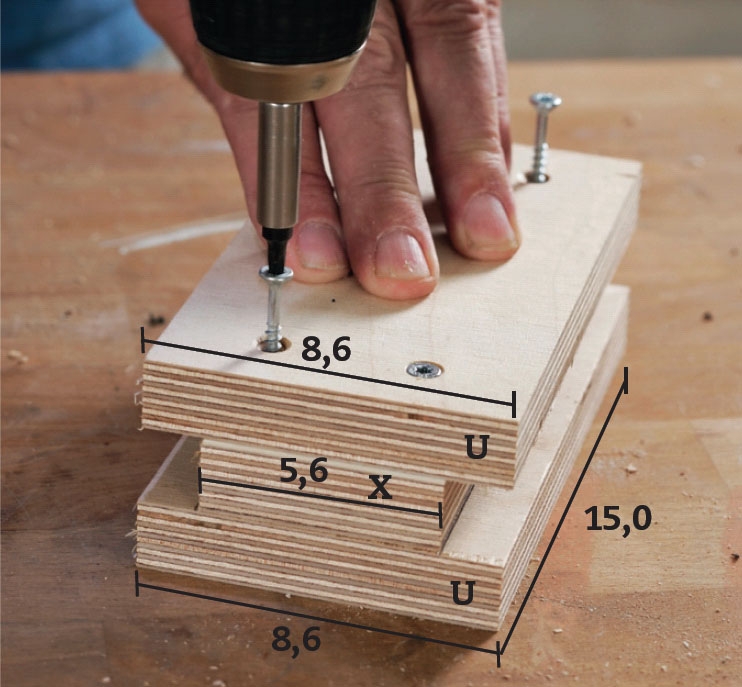

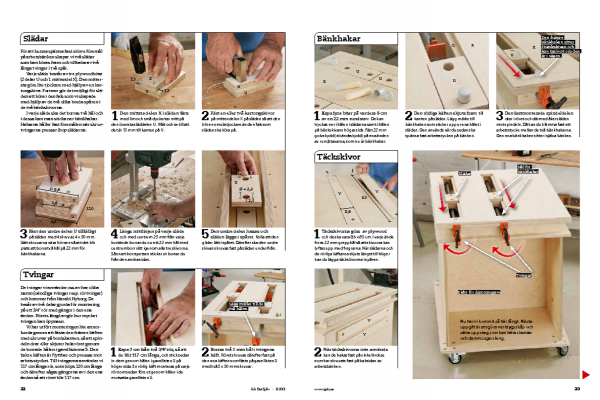

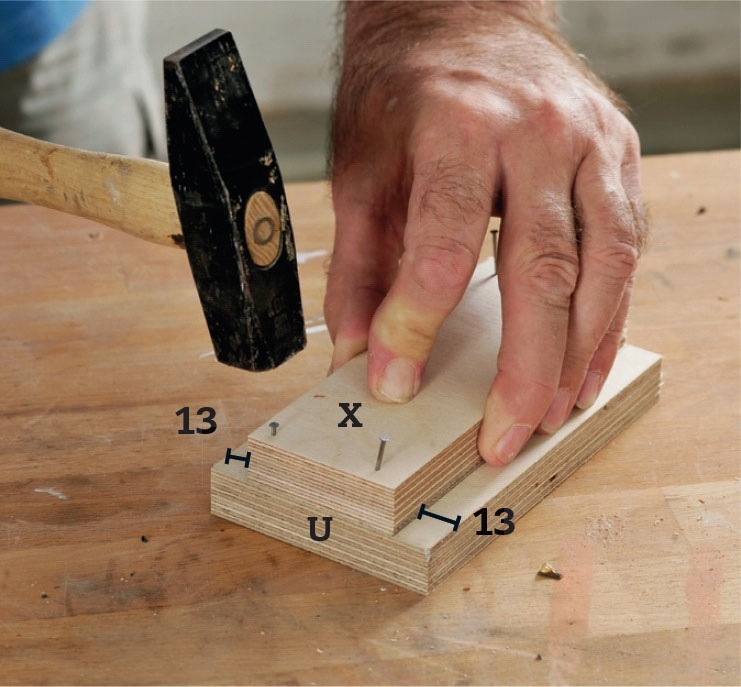

Den mittsta delen X i släden fästs med lim och små dyckertar mitt på den översta släddelen U. Mät och se till att det är 13 mm till kanten på U.

Fäst en eller två kartongskivor på mittendelen X på släden så att den blir en smula tjockare än den fals som släden ska köra på.

Fäst den undre delen U tillfälligt på släden med 4 skruvar, 4 x 30 mm. Sätt skruvarna nära hörnen så att det blir plats att borra två hål på 22 mm för bänkhakarna.

Längs mittlinjen på varje släde och med centrum 25 mm från varje kortände borrar du nu ett 22 mm hål med centrumborr rätt igenom alla tre skivorna. Så snart borrspetsen sticker ut borrar du från den andra sidan.

Den undre delen lossas och släden läggs i spåret. Kolla att den glider lätt i spåret. Därefter ska den undre skivan skruvas fast på släden underifrån.

Kapa 3 cm från två 3/4" rör, så att de blir 117 cm långa, och stick sedan in dem genom hålen i gavellisten S på höger sida. En rörlig käft monteras på varje rör som sedan förs ut genom hålen i de motsatta gavellisten S.

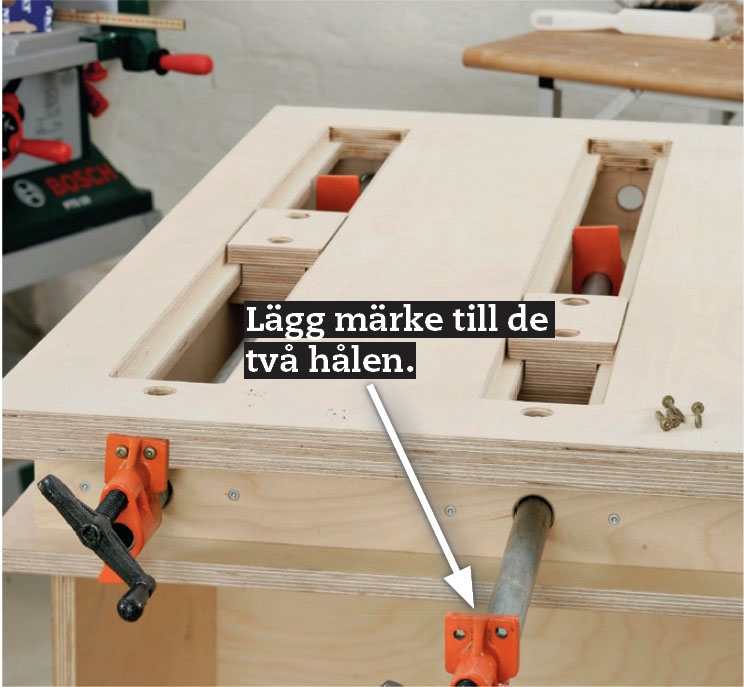

Borrra två 5 mm hål i tvingens käft. Röret skruvas därefter fast på den ena käften som fästs på gavellisten S med två 5 x 50 mm skruvar.

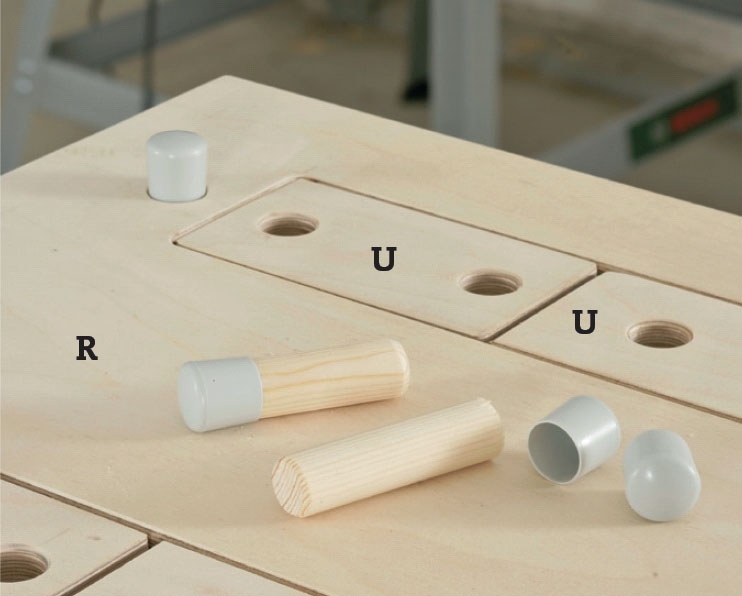

Kapa fyra bitar på vardera 8 cm av en 22 mm rundstav. De kan tryckas ner i hålen i slädarna samt i hålen på bänkskivans högra sida. Fäst 22 mm golvskydd (rörändsskydd) på ena änden av rundstavarna, som nu är bänkhakar.

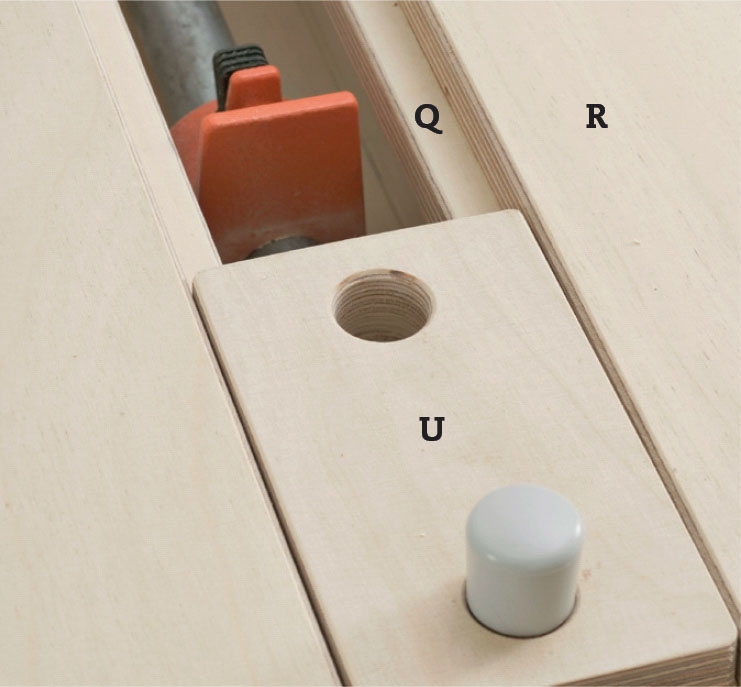

Den rörliga käften skjuts fram till kanten på släden. Lägg märke till bänkhaken som sticker upp ur ena hålet i släden. Den används när du sedan ska spänna fast arbetsstycken på bänken.

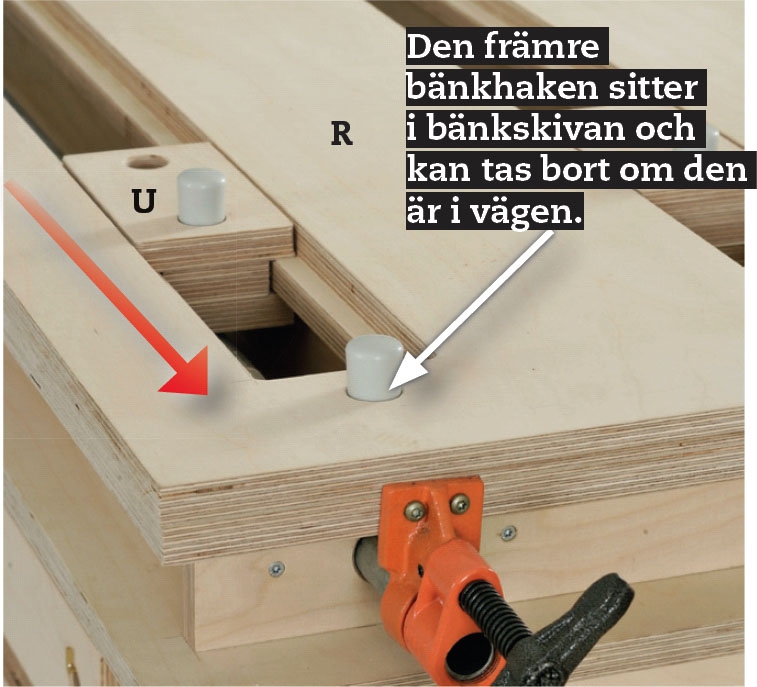

Den fastmonterade spindeldelen drar i röret och därmed åker släden mot spindeln. Då kan du klämma fast ett arbetsstycke mellan de två bänkhakarna. Den ena bänkhaken sitter i själva bänken.

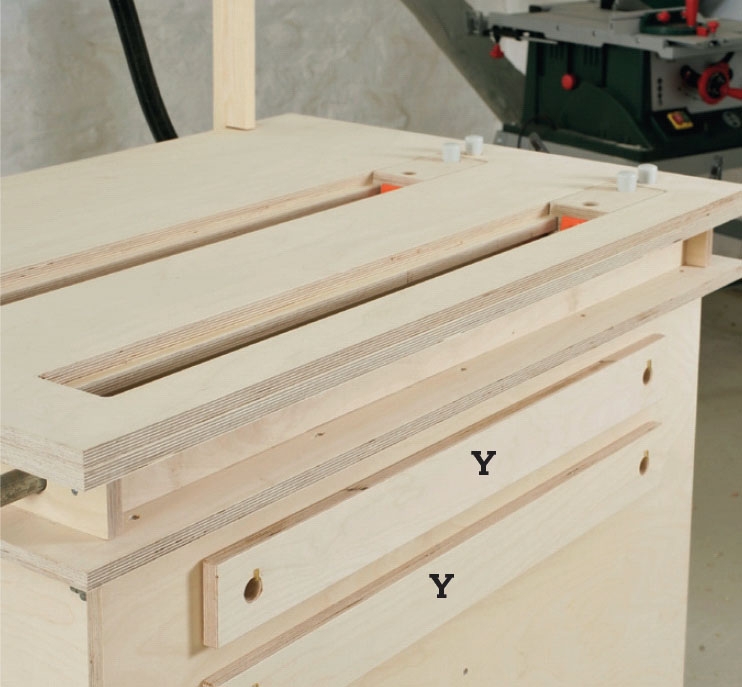

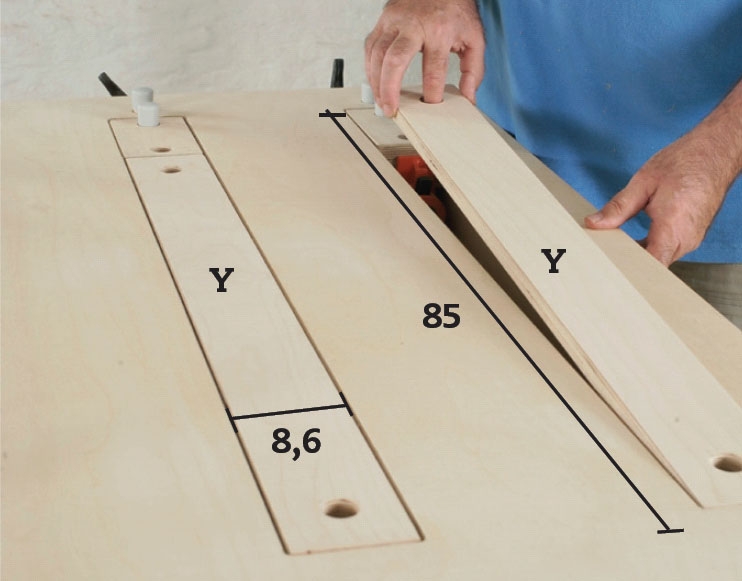

Täckskivorna görs av plywood och de ska vara 8,6 x 85 cm. I varje ände finns 22 mm grepphål så att skivorna kan lyftas upp med fingrarna. När slädarna och de rörliga käftarna skjuts längst till höger kan du lägga täckskivorna i spåren.

När täckskivorna inte används kan de hakas fast på vinkelkrokar, som har skruvats fast på baksidan av arbetsbänken.

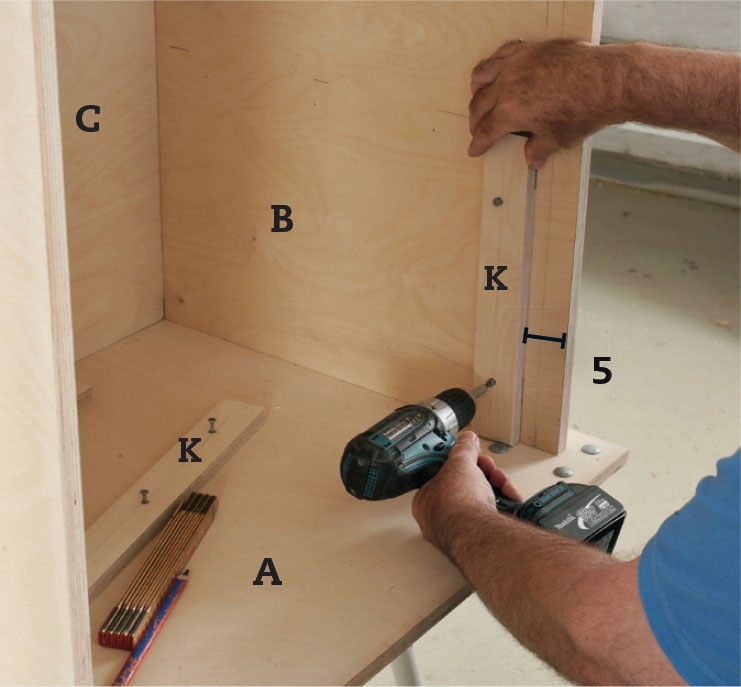

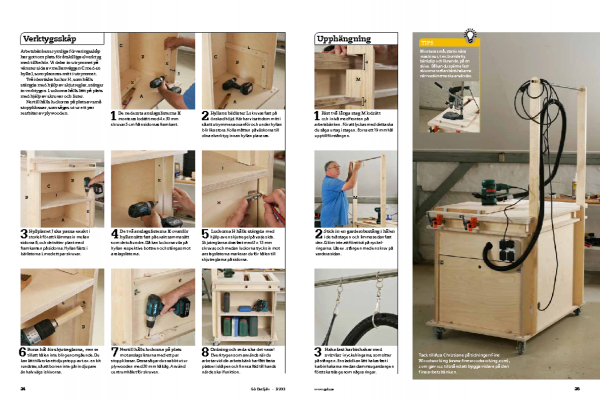

De nedersta anslagslisterna K monteras lodrätt med 4 x 30 mm skruvar 5 cm från sidornas framkant.

Hyllans bärlister L skruvas fast på önskad höjd. Här har vi satt dem mitt i så att utrymmena ovanför och under hyllan blir lika stora. Kolla måtten på väskorna till dina elverktyg innan hyllan placeras.

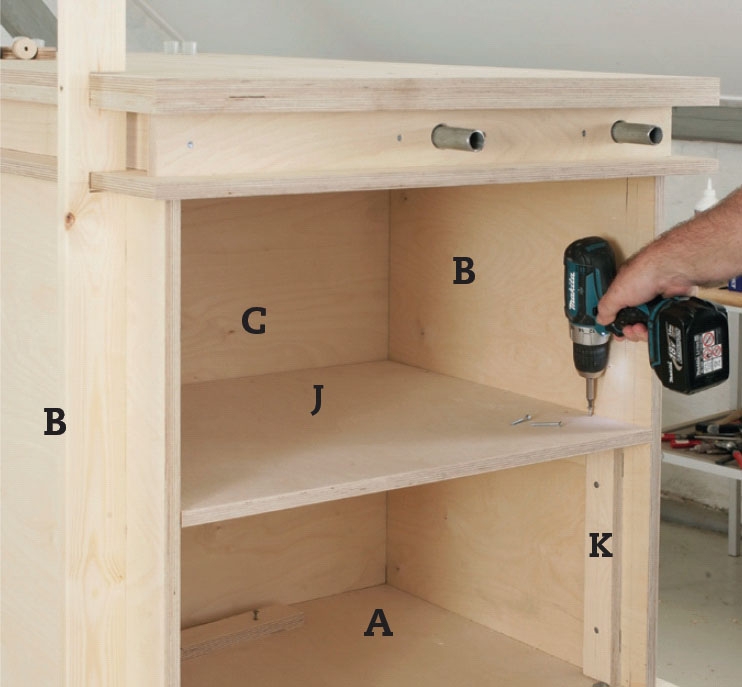

Hyllplanet J ska passa exakt i storlek för att klämmas in mellan sidorna B, och det sitter plant med framkanten på sidorna. Hyllan fästs i bärlisterna L med ett par skruvar.

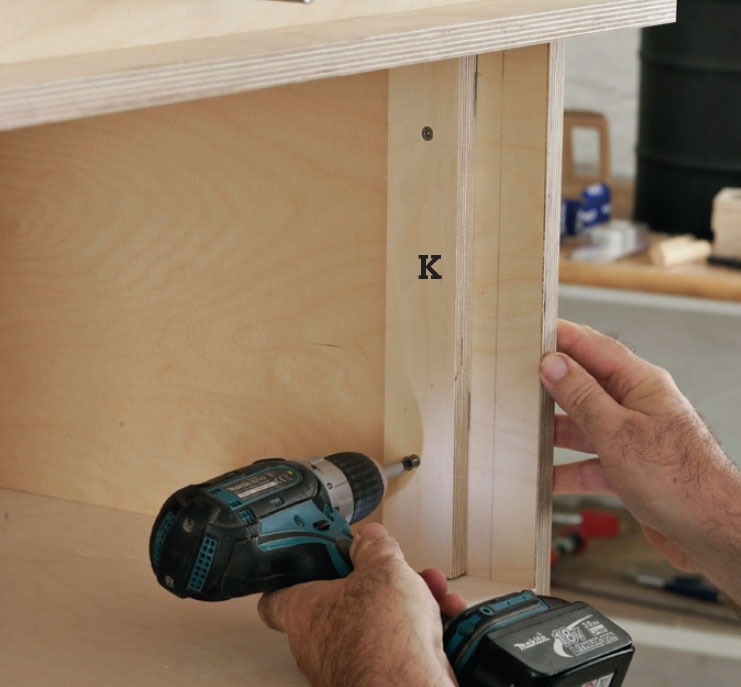

De två anslagslisterna K ovanför hyllan sätts fast på exakt samma sätt som de två undre. Då kan luckorna vila på hyllan respektive bottnen och stängas mot anslagslisterna.

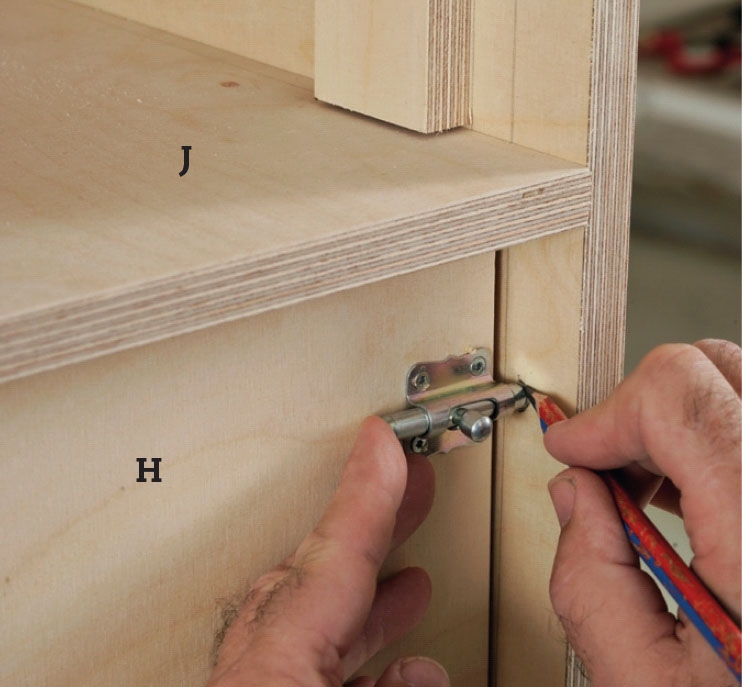

Luckorna H hålls stängda med hjälp av en skjutregel på varje sida. Skjutreglarna dras fast med 3 x 15 mm skruvar, och medan luckorna trycks in mot anslagslisterna markerar du för hålen till skjutreglarna på sidorna.

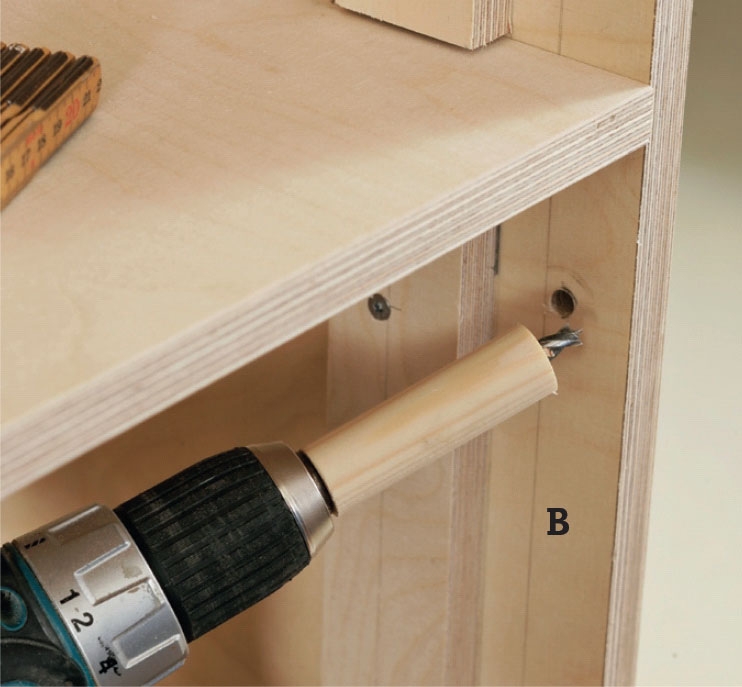

Borra hål för skjutreglarna, men se till att hålen inte blir genomgående. Du kan lätt tillverka ett djupstopp av t.ex. en bit rundstav, så att borren inte går in djupare än halvvägs i skivorna.

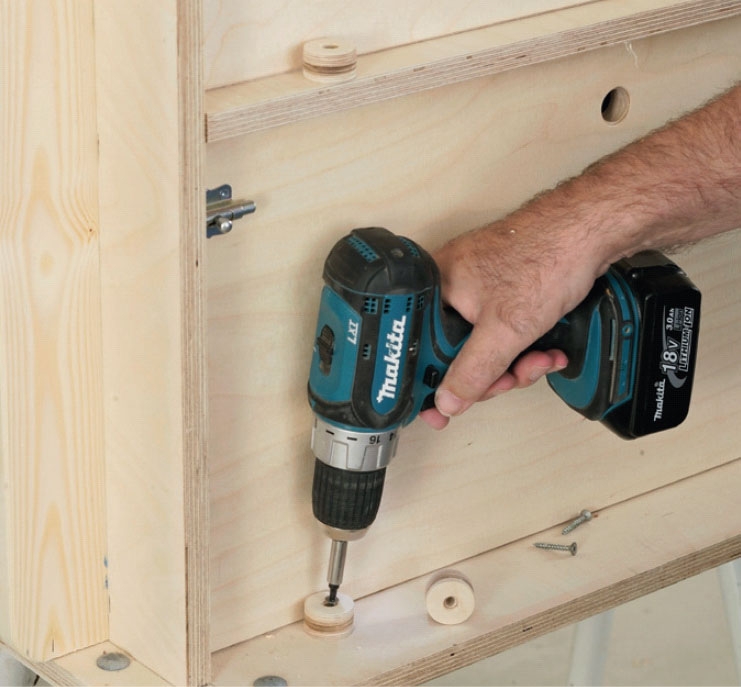

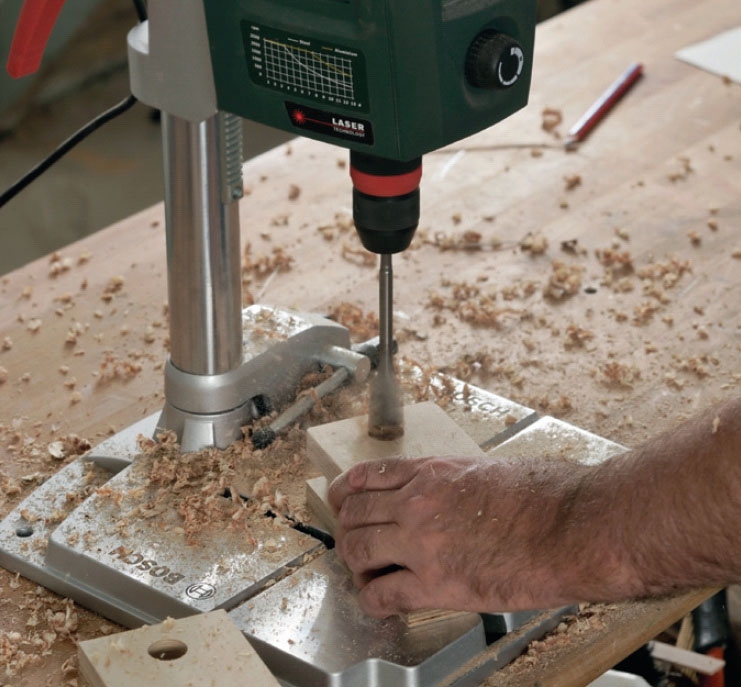

Nertill hålls luckorna på plats mot anslagslisterna med ett par stoppklossar. Dessa sågar du snabbt ut ur plywooden med 30 mm hålsåg. Använd centrumhålet för skruven.

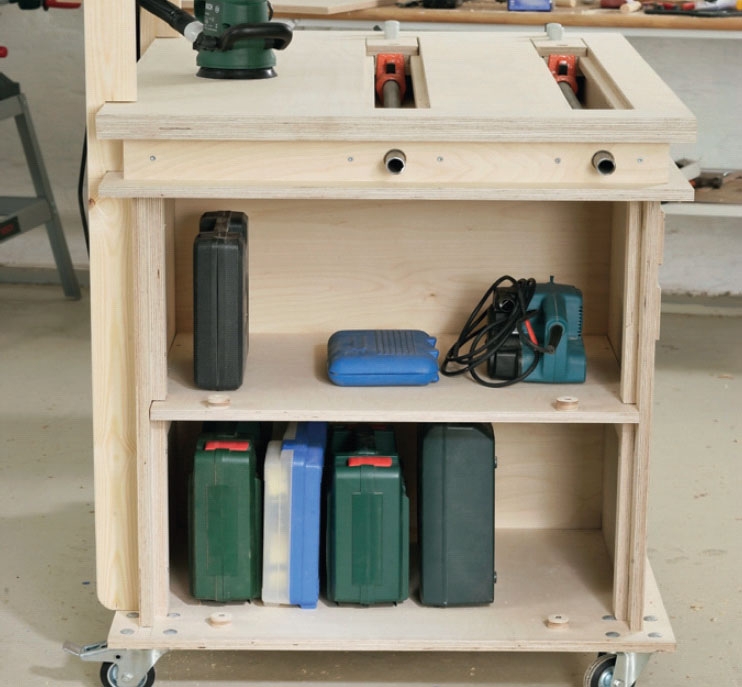

Ordning och reda ska det vara! Elverktygen som används när du arbetar vid din arbetsbänk har fått fasta platser i skåpen och finns alltid till hands när de ska i funktion.

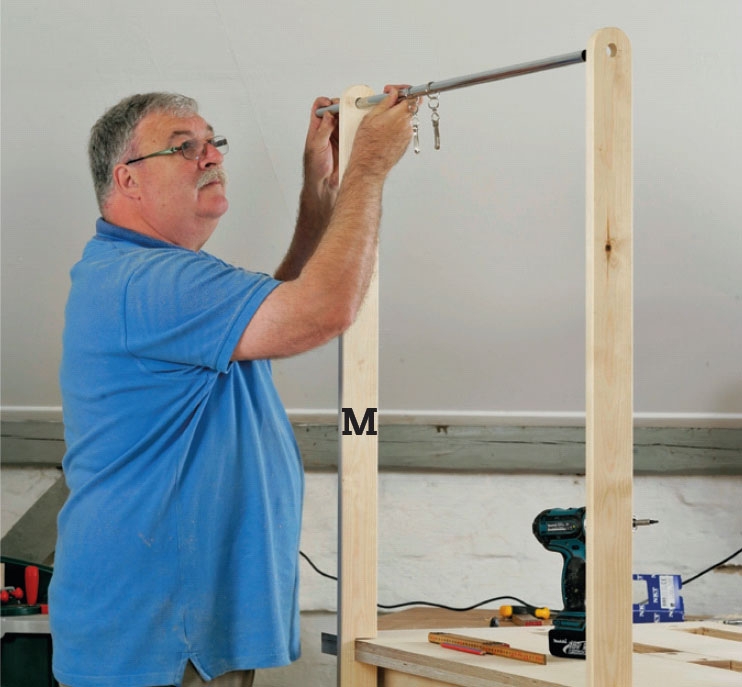

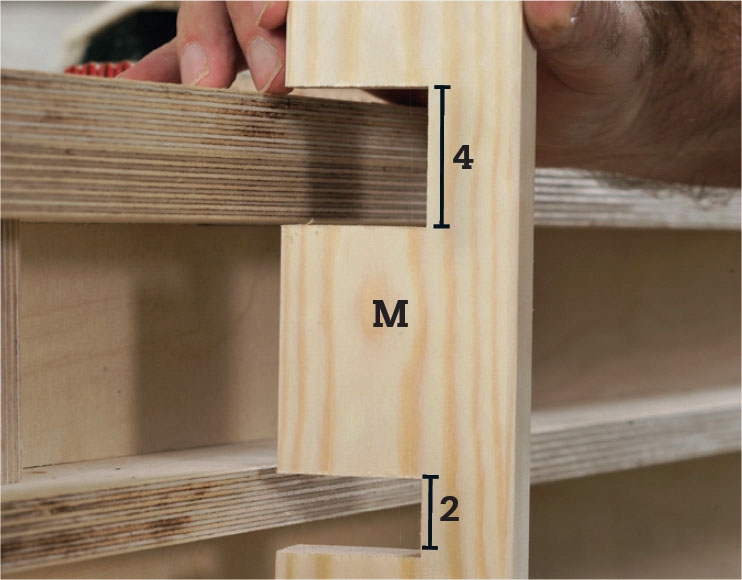

Fäst två långa stag M lodrätt och i nivå med fronten på arbetsbänken. För att lyckas med detta ska du såga urtag i stagen. Borra ett 19 mm hål upptill för stången.

Stick in en garderobsstång i hålen i de två stagen och limma sedan fast den. Glöm inte att först trä på nyckelringarna. Lås ev. stången med en skruv på vardera sidan.

Haka fast karbinhakar med svirvlar i nyckelringarna, som sitter på stången. En sladd kan lätt hakas fast i karbinhakarna medan dammsugarslangen först ska träs genom några ringar.
