Vindfång med glastak

Spara artikel Du måste vara inloggad för att kunna spara artiklar

Om du vågar vara lite otraditionell och vill lägga lite tid på att fila på detaljerna, titta då hitåt. Vi visar hur du bygger en rejäl ram till taket, ställer den på fyra stolpar, fäster den med dolda bultar och muttrar och avslutar med att lägga glas ovanpå.

Svårighetsgrad
Tidsförbrukning
5 dagar
Pris
8.000 kronor
Vindfång med glastak

Intro

Kan du tänka dig ett vindfång där du kan stå i lugn och ro, även när vädret visar sig från sin sämsta sida, och du känner för att lägga ner lite extra mycket tid på detaljerna?

I så fall är det här vindfånget med dolda fogar ett lämpligt projekt.

Själva ramen, som utgör nederdelen av vindfångets tak, består av sju reglar som spänns ihop med speciella bultar som vi gör plats för inne i virket så att de inte syns.

Bultarna gör fogarna starka, och så är det väldigt tillfredsställande med att proppa igen hålen, slipa ner träet och känna hur hela konstruktionen “flyter” ihop.

Instruktion

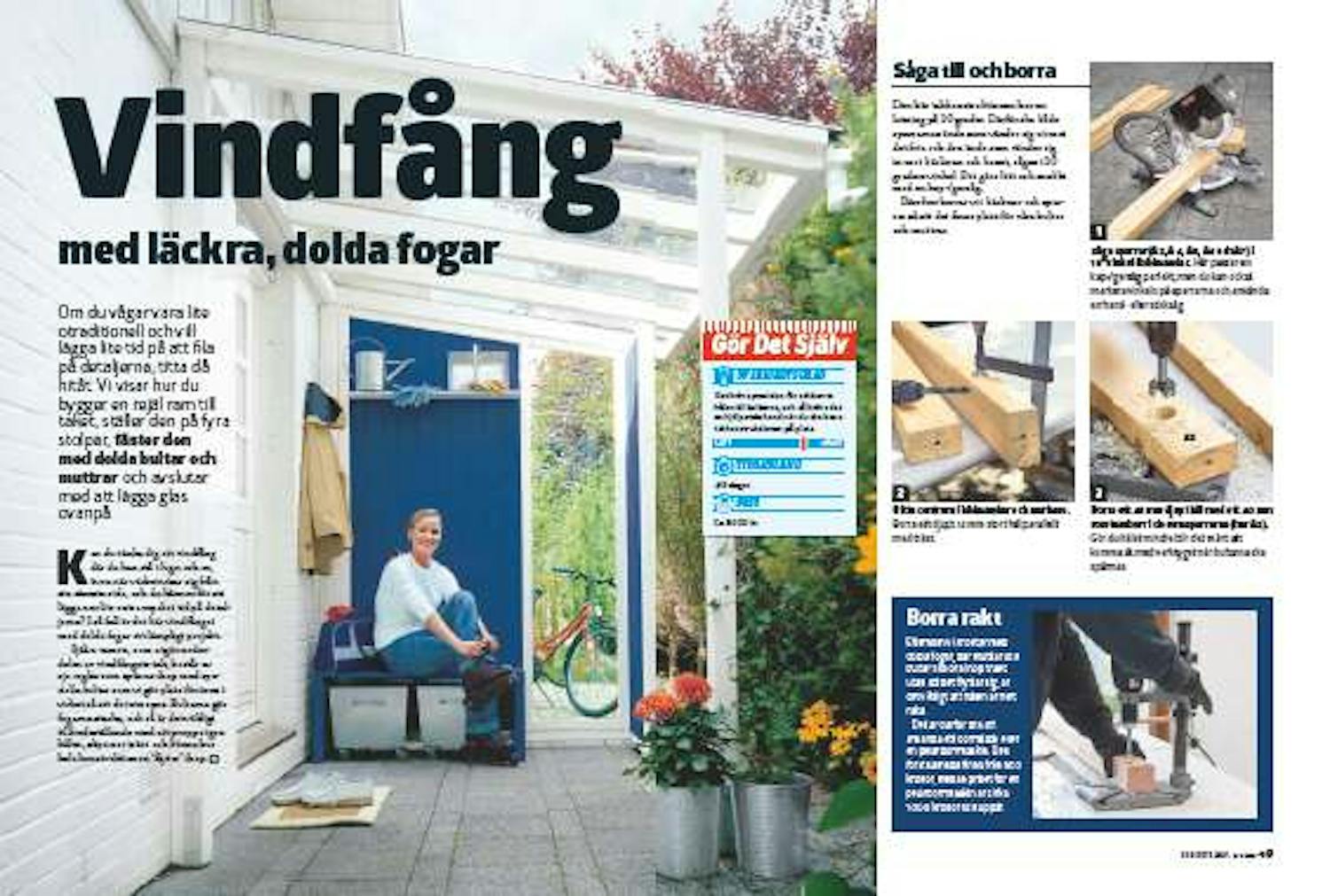

Såga till och borra

Låst innehåll

logga in eller köp åtkomst för att läsa detta avsnitt

Den här takkonstruktionen har en lutning på 10 grader. Därför ska både sparrarnas ände som vänder sig ut mot det fria och den ände som vänder sig in mot bärlinan och huset, sågas i 10 graders vinkel. Det görs lätt och snabbt med en kap-/gersåg.

Därefter borrar vi i bärlinor och sparrar så att det finns plats för våra bultar och muttrar.

1

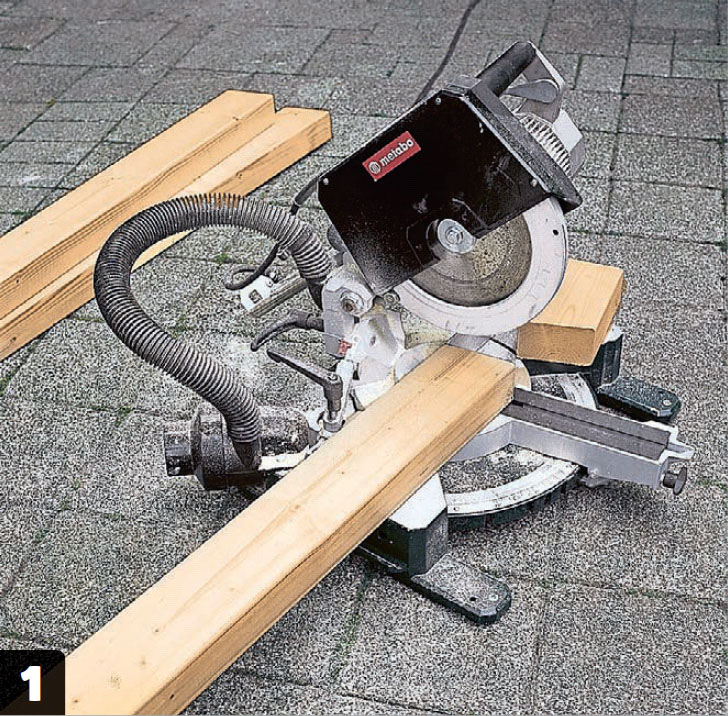

Såga sparrar (A2, A4, A5, A6 och A7) i 10° vinkel i båda ändar. Här passar en kap-/gersåg perfekt, men du kan också markera vinkeln på sparrarna och använda en hand- eller sticksåg.

2

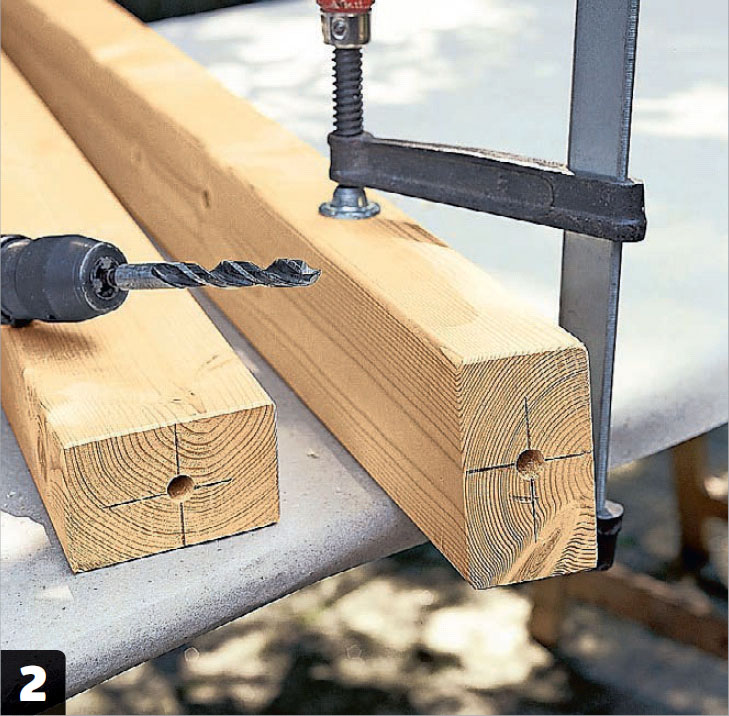

Hitta centrum i båda ändar och markera. Borra ett djupt 12 mm stort hål parallellt med träet.

3

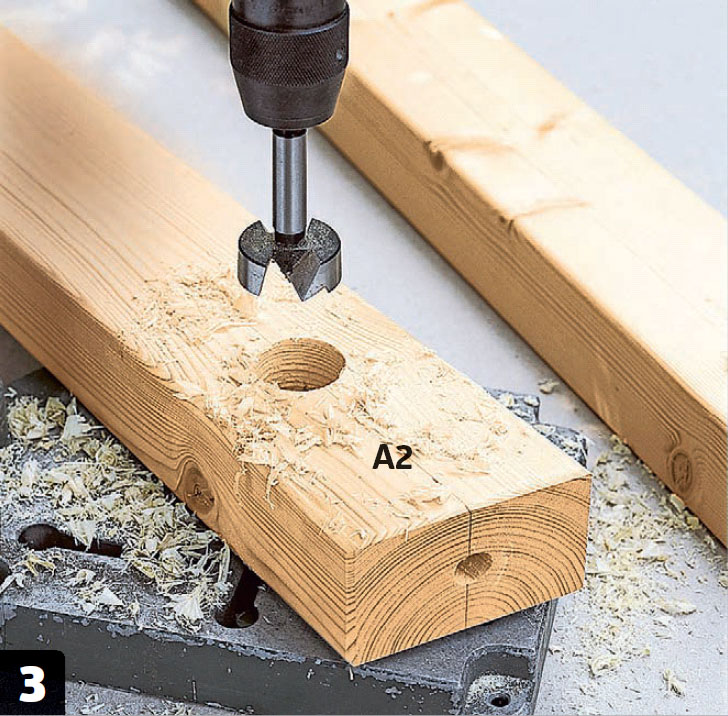

Borra ett 45 mm djupt hål med ett 40 mm forstnerborr i de fem sparrarna (här A2). Gör du hålet mindre blir det svårt att komma åt med verktyget när bultarna ska spännas.

Gör plats för stödet

Låst innehåll

logga in eller köp åtkomst för att läsa detta avsnitt

Ska du bygga en stor konstruktion, där snölasten kan bli hög, är det en bra idé att förse vindfånget med ett stöd (C). I vårt fall har vi valt att såga och stämma ut för det och göra plats så att den yttersta sparren (A2) kan ligga ovanpå. Det ger stabilitet, samtidig som det ser lätt och enkelt ut.

1

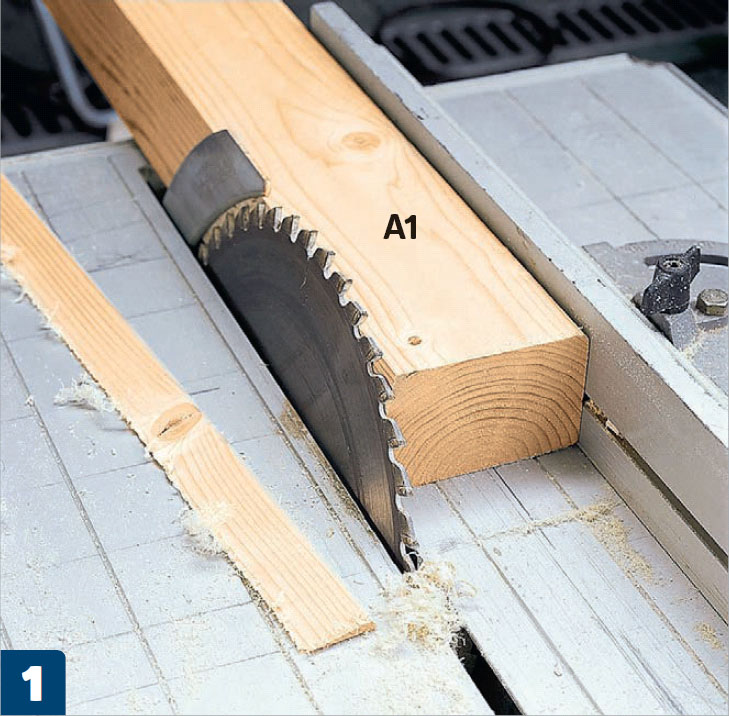

Ställ in bordscirkelsågen så att klingan lutar 10°. Såga av en kil från bärlinan (A1) och se till att mothållet är rätt inställt så att det inte är luft mellan bärlinan och mothållet.

2

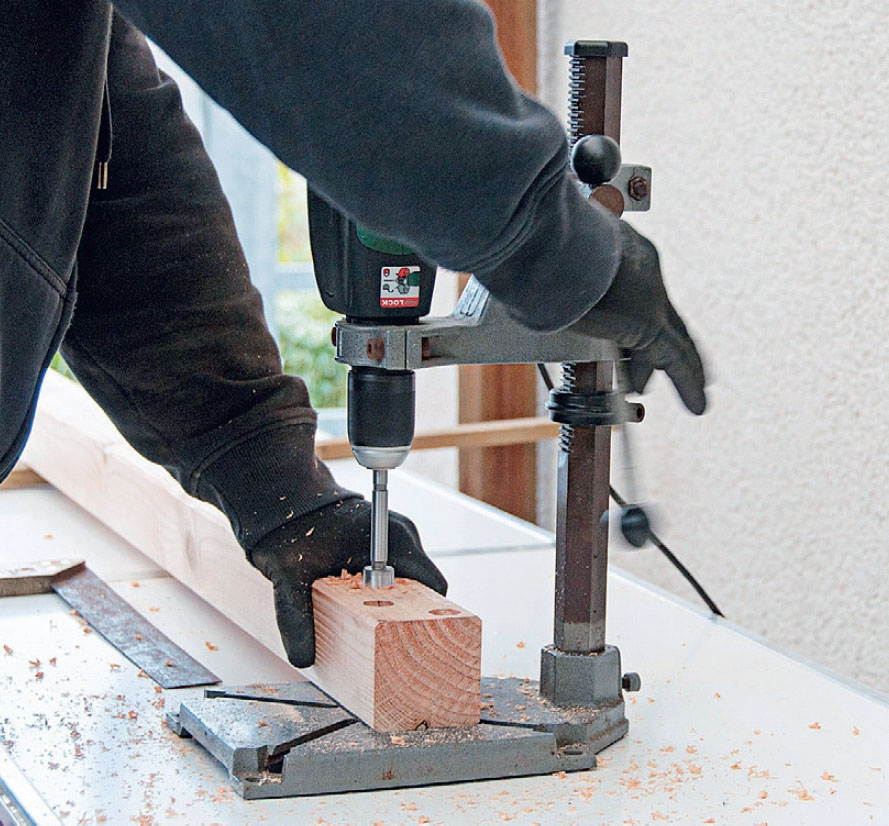

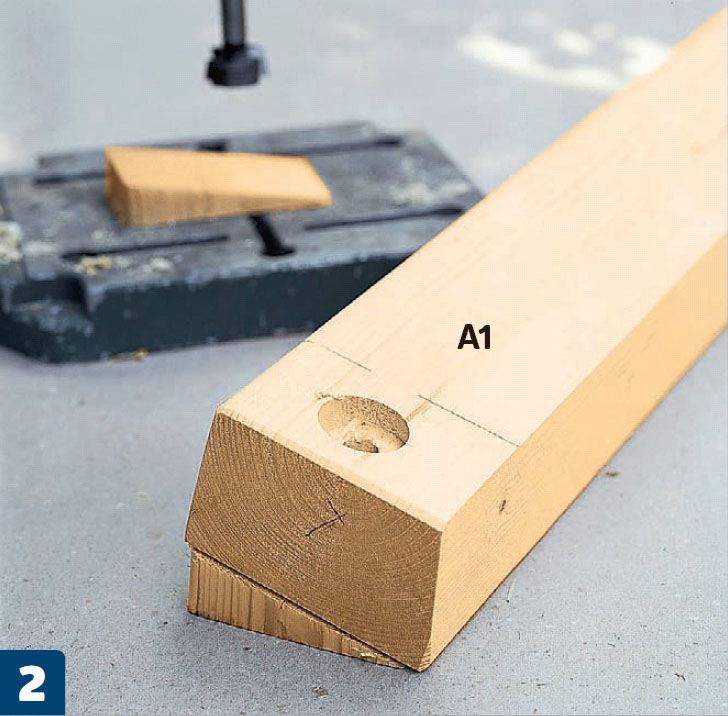

Lägg kilen under bärlinan (A1). Borra därefter, med en pelarborrmaskin eller en borrmaskin i ett borrstativ, ett hål i bärlinan med ett 40 mm forstnerborr, så att hålet får en vinkel som passar till sparren (A2).

3

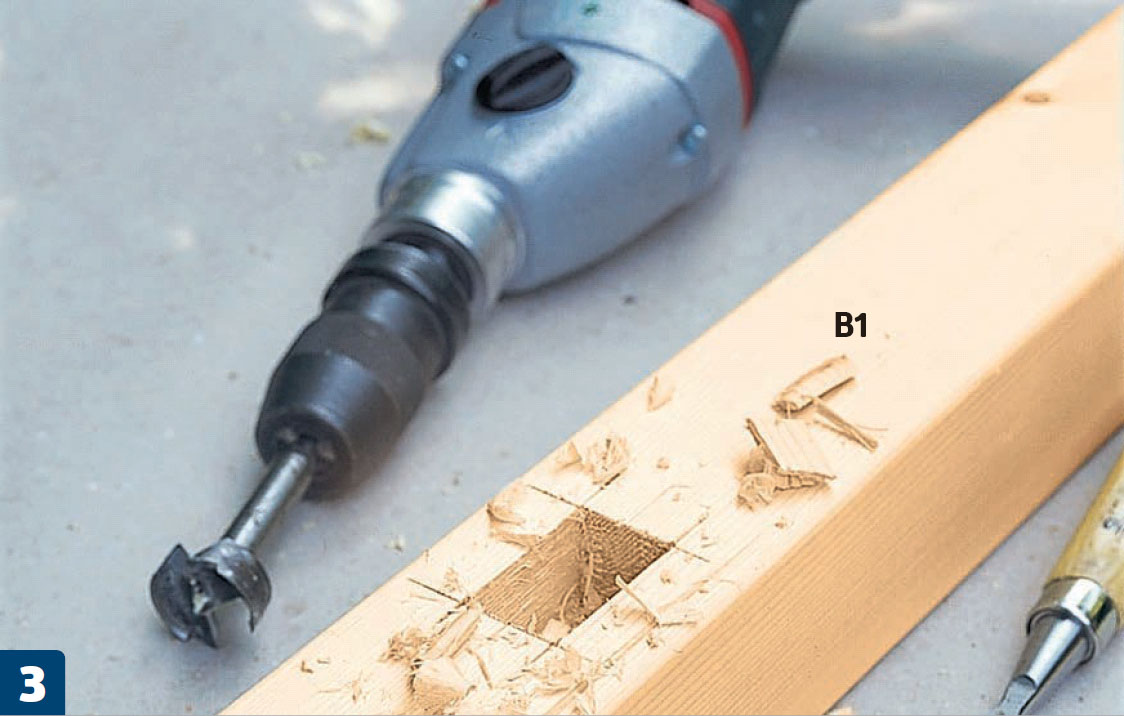

Markera för stödet (C) 200,2 cm uppe på stolpen (B1). Stödet mäter 27 x 43 mm, och i stället för att börja med stämjärnet kan du borra ut så mycket trä som möjligt med forstnerborret.

4

Markera en lutning på 10° överst på stolparna (B1 och B2) och kapa dem med en fogsvans. Hacket ska vara 6 cm djupt. Vinkeln gör att sparrarna får rätt lutning.

5

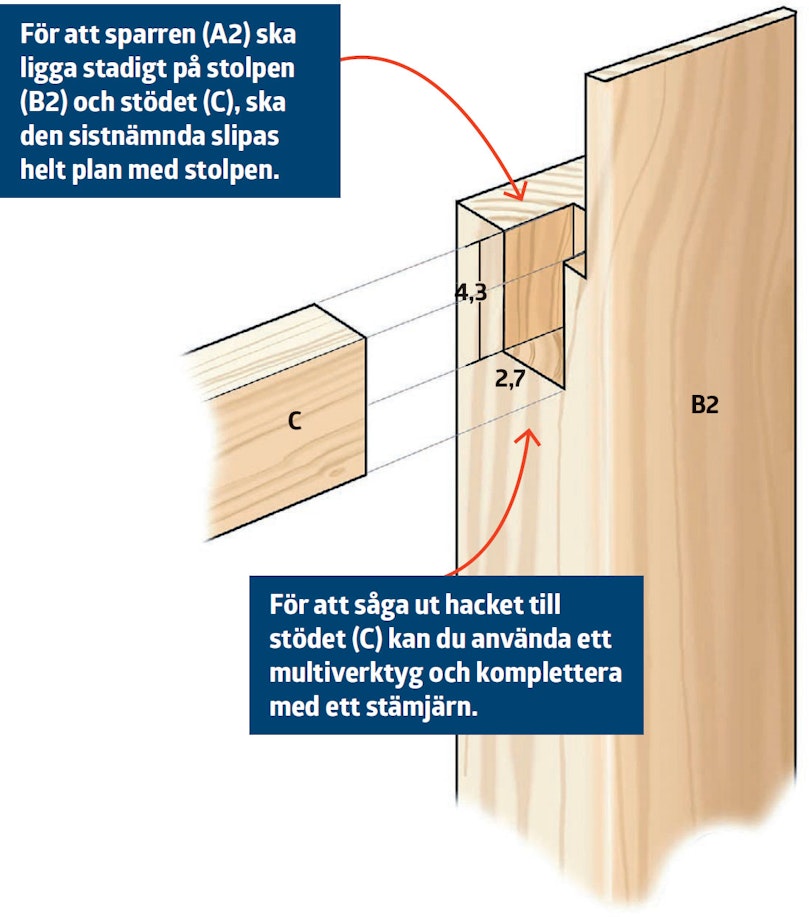

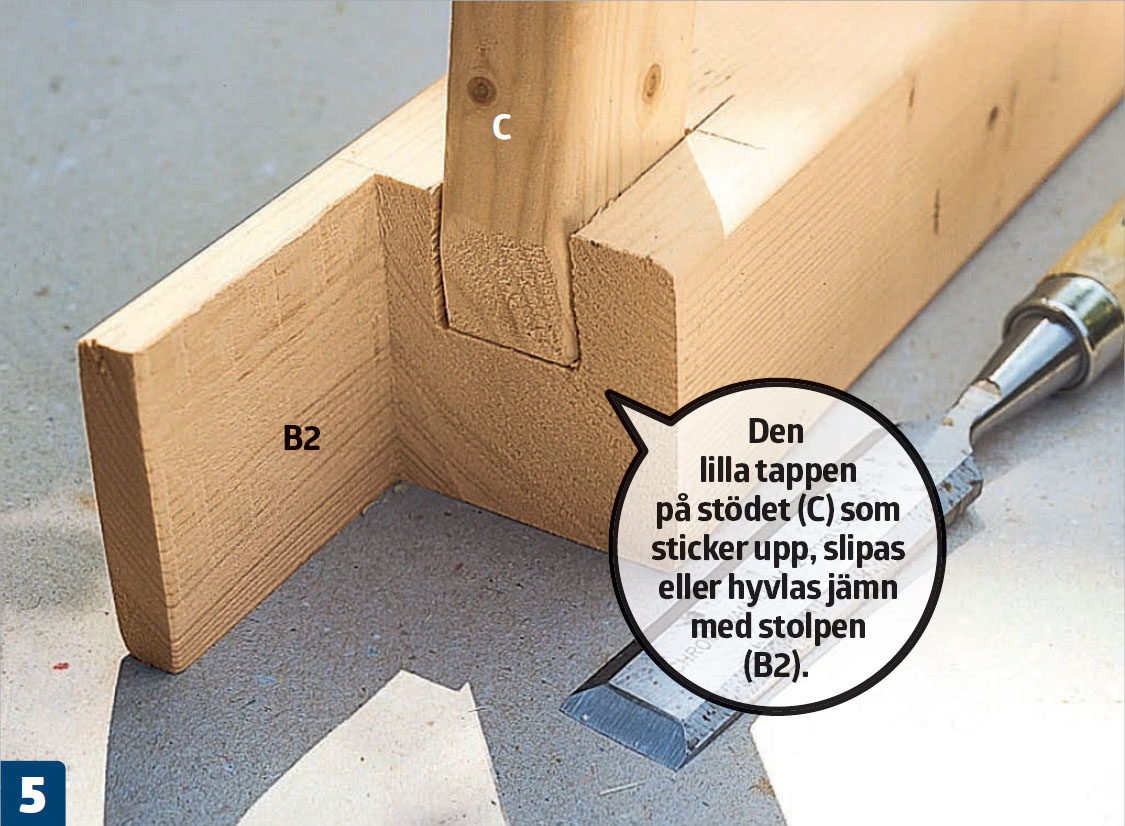

Såga ytterligare ett hack på 27 x 43 mm som stödet (C) sedan kan tryckas ner i. Skilj delarna åt och skriv eventuellt bokstäver på varje del så att du inte råkar förväxla dem.

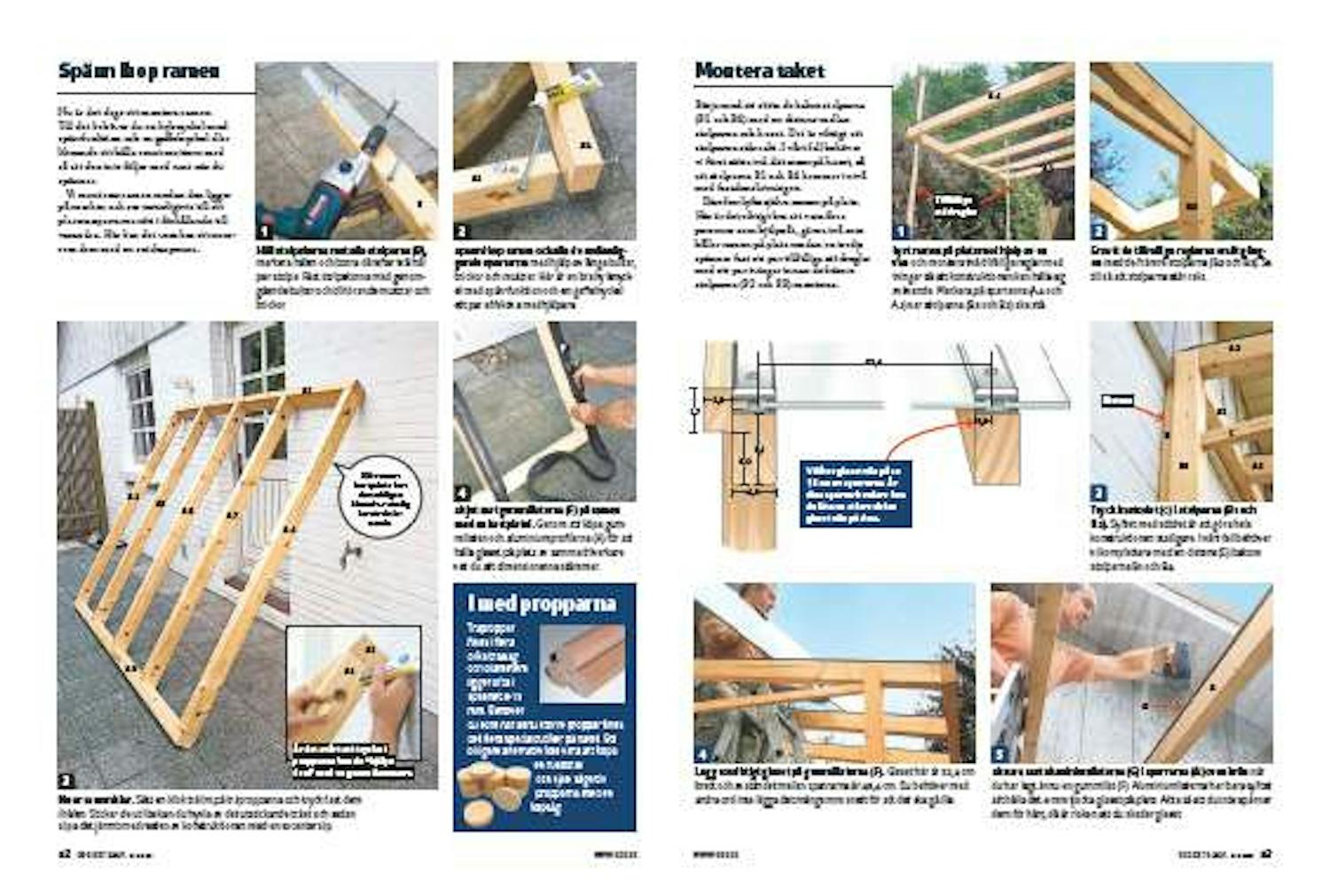

Spänn ihop ramen

Låst innehåll

logga in eller köp åtkomst för att läsa detta avsnitt

Nu är det dags att montera ramen. Till det behöver du en hylsnyckel med spärrfunktion och en gaffelnyckel eller liknande att hålla emot muttern med så att den inte följer med runt när du spänner.

Vi monterar ramen medan den ligger på marken och ser naturligtvis till att placera sparrarna rätt i förhållande till varandra. Här kan det vara bra att numrera dem med en snickarpenna.

1

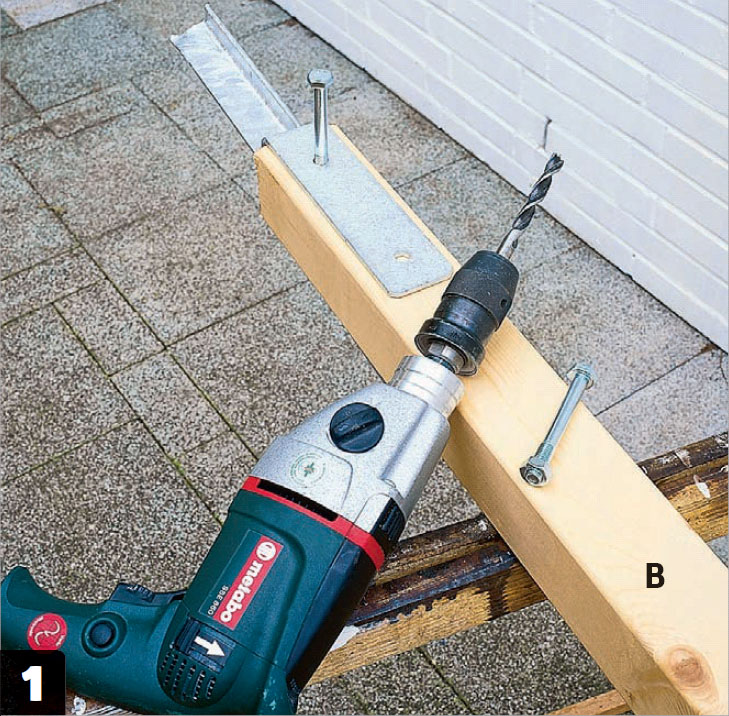

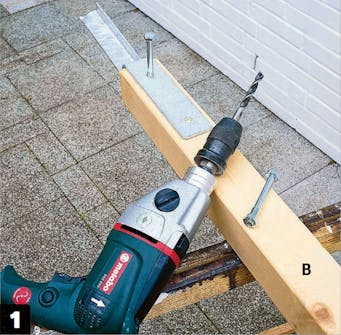

Håll stolpskorna mot alla stolparna (B), markera hålen och borra därefter två hål per stolpe. Fäst stolpskorna med genomgående bultar och tillhörande muttrar och brickor.

2

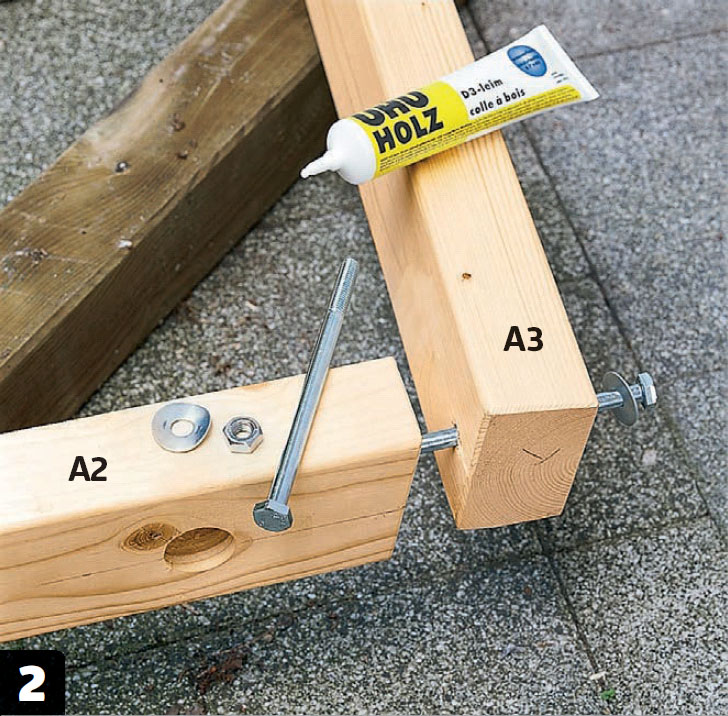

Spänn ihop ramen och alla de mellanliggande sparrarna med hjälp av långa bultar, brickor och muttrar. Här är en bra hylsnyckel med spärrfunktion och en gaffelnyckel ett par effektiva medhjälpare.

3

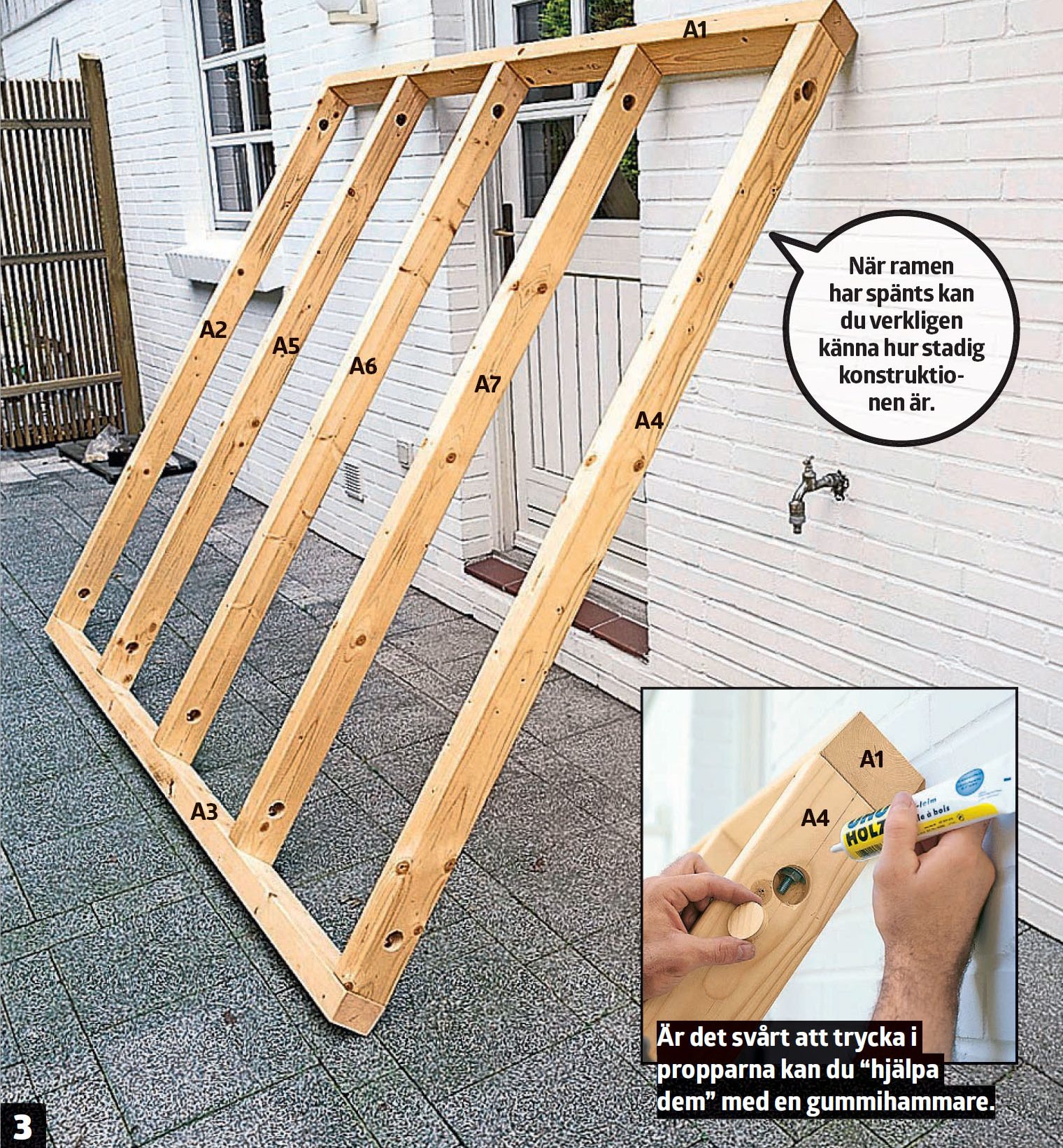

Nu är ramen klar. Sätt en klick trälim på träpropparna och tryck fast dem i hålen. Sticker de ut lite kan du hyvla av det utstickande träet och sedan slipa det jämnt med resten av konstruktionen med en excenterslip.

4

Skjut fast gummilisterna (F) på ramen med en häftpistol. Genom att köpa gummilisten och aluminiumprofilerna (H) för att hålla glaset på plats av samma tillverkare vet du att dimensionerna stämmer.

Montera taket

Låst innehåll

logga in eller köp åtkomst för att läsa detta avsnitt

Börja med att sätta de bakre stolparna (B1 och B4) med en distans mellan stolparna och huset. Det är viktigt att stolparna står rakt. I vårt fall behöver vi först sätta två distanser på huset, så att stolparna B1 och B4 kommer i nivå med fasadanslutningen.

Därefter lyfts själva ramen på plats. Här är det riktigt bra att vara flera personer som hjälps åt, gärna två som håller ramen på plats medan en tredje spänner fast ett par tillfälliga stödreglar med ett par tvingar innan de främre stolparna (B2 och B3) monteras.

1

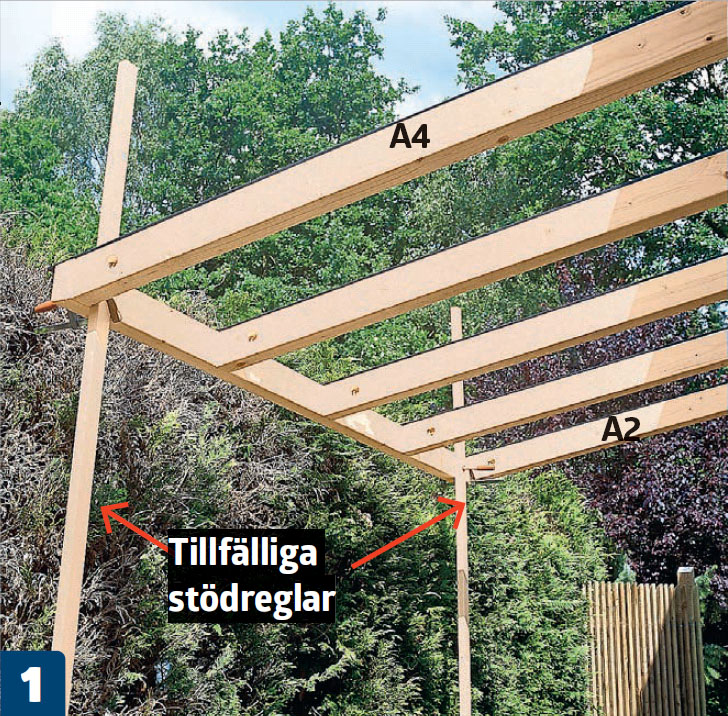

Lyft ramen på plats med hjälp av en vän och montera två tillfälliga reglar med tvingar så att konstruktionen kan hålla sig svävande. Markera på sparrarna (A4 och A2) var stolparna (B3 och B2) ska stå.

2

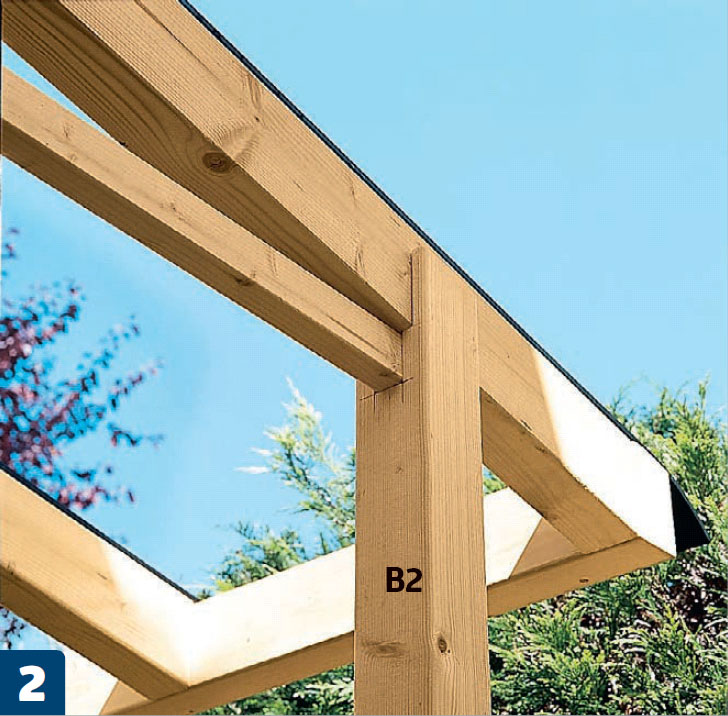

Ersätt de tillfälliga reglarna en åt gången med de främre stolparna (B2 och B3). Se till så att stolparna står rakt.

3

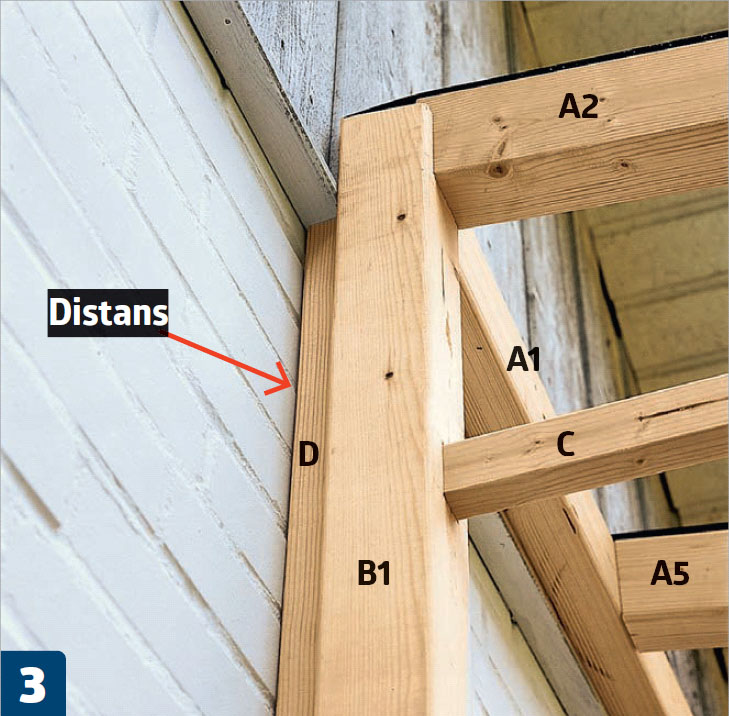

Tryck in stödet (C) i stolparna (B1 och B2). Syftet med stödet är att göra hela konstruktionen stadigare. I vårt fall behöver vi komplettera med en distans (D) bakom stolparna B1 och B4.

4

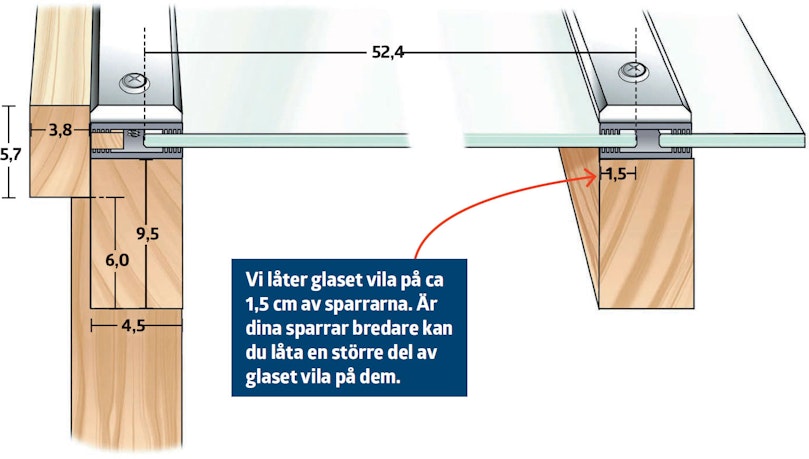

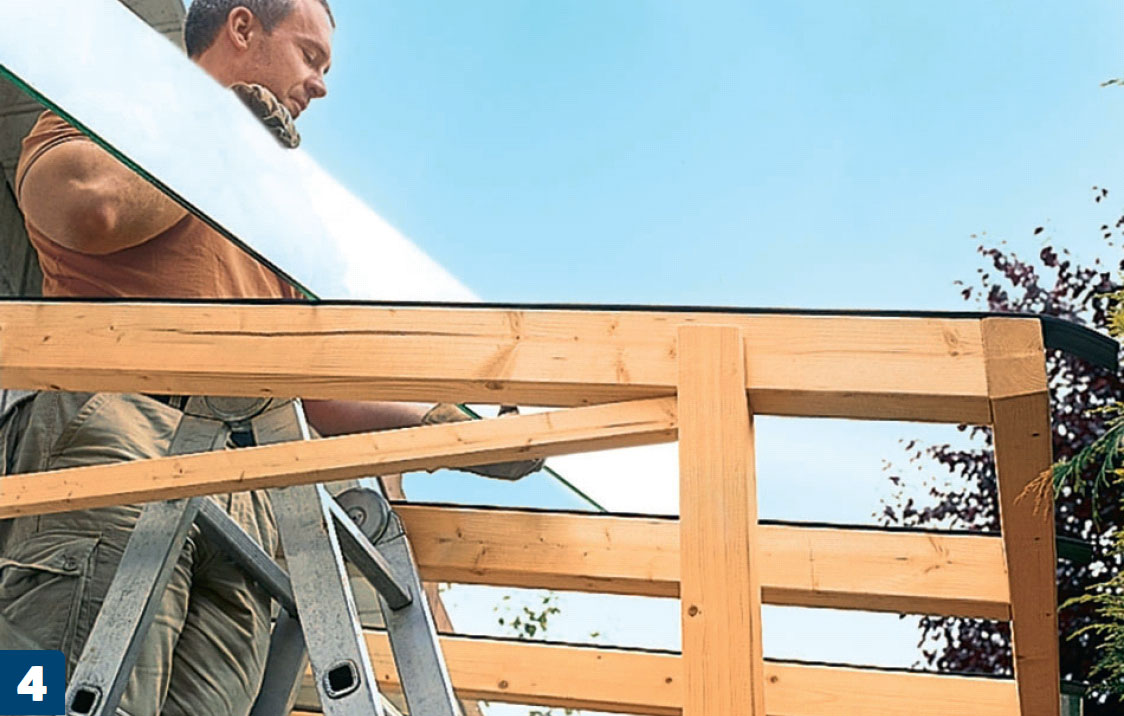

Lägg försiktigt glaset på gummilisterna (F). Glaset här är 52,4 cm brett och avståndet mellan sparrarna är 49,4 cm. Du behöver med andra ord inte lägga det många mm snett för att det ska gå illa.

5

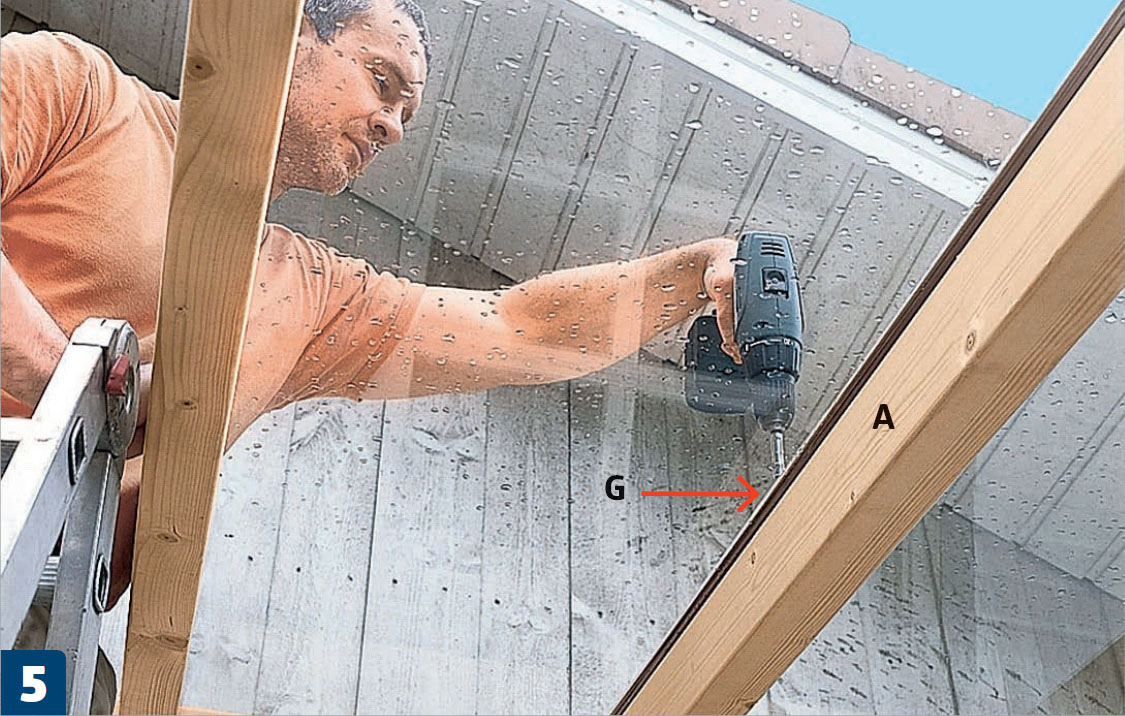

Skruva fast aluminiumlisterna (G) i sparrarna (A) ovanifrån när du har lagt ännu en gummilist (F). Aluminiumlisterna har bara syftet att hålla det 6 mm tjocka glaset på plats. Akta så att du inte spänner dem för hårt, då är risken att du skadar glaset.

Material

  • 45 x 95 mm reglar (A)
  • 70 x 70 mm tryckimpregnerade stolpar (B)
  • 27 x 43 mm hyvlad ribba (C)
  • 38 x 57 mm tryckimpregnerade läkt (D och G)
  • Säkerhetsglas (E), 6 mm
  • Gummilist (F)
  • Aluminiumlister (H)

Tidsförbrukning

4-5 dagar.

Pris

Ca 8.000 kr.

Svårighetsgrad

Det krävs precision för att borra hålen till bultarna, och så krävs det en hjälpande hand när du ska baxa takkonstruktionen på plats.

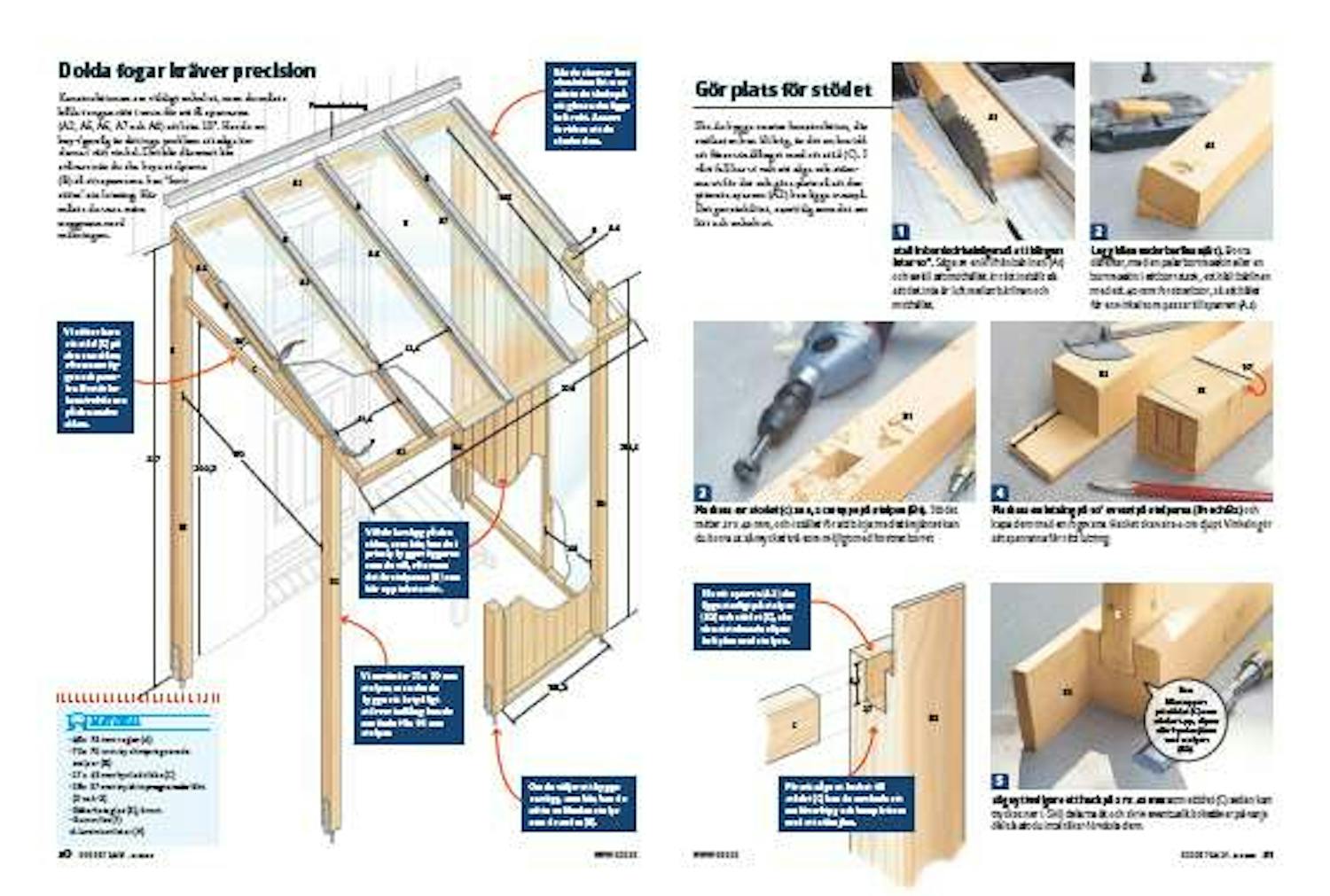

Ritning

Dolda fogar kräver precision

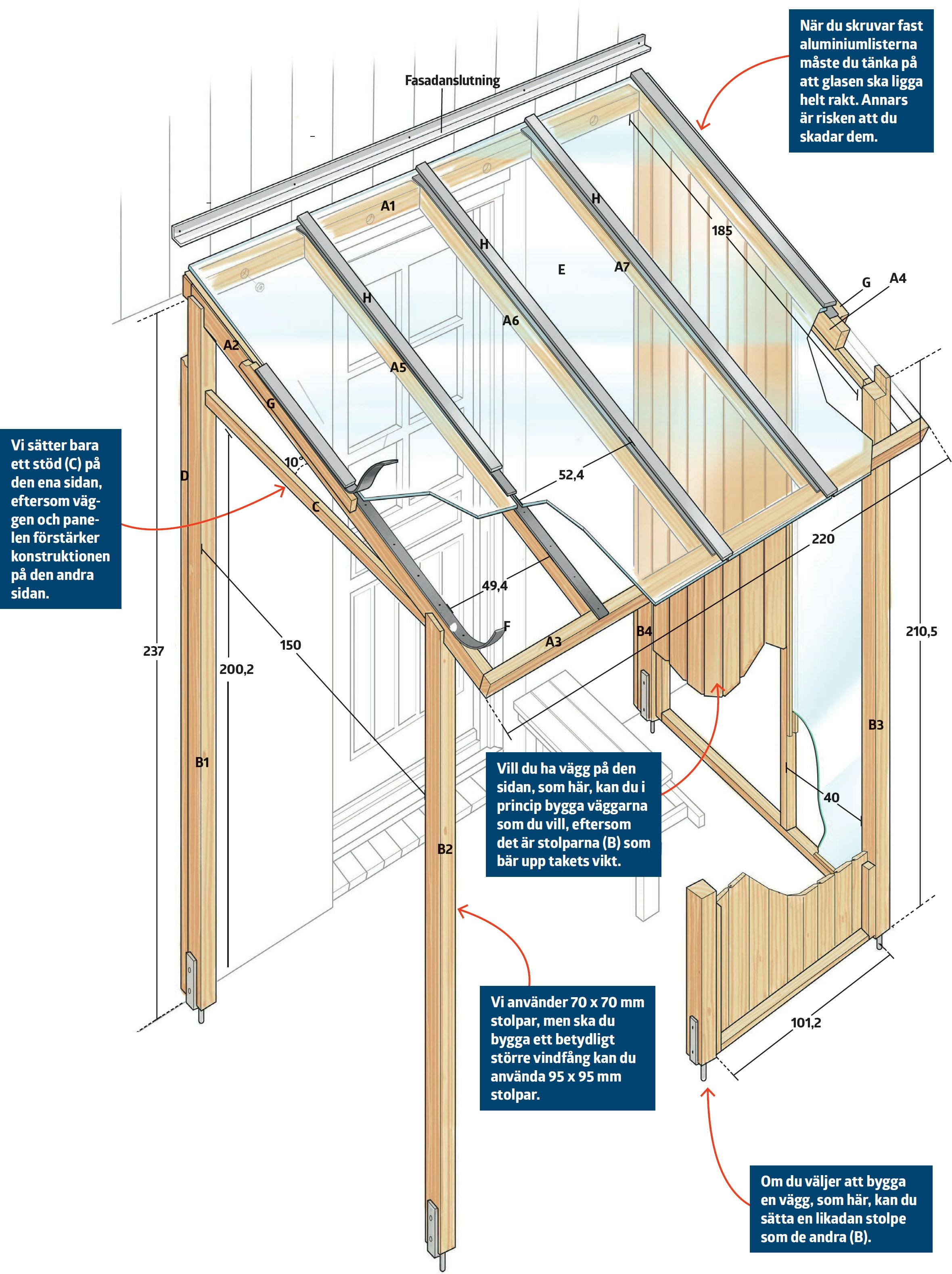

Konstruktionen ser väldigt enkel ut, men du måste hålla tungan rätt i mun för att få sparrarna (A2, A5, A6, A7 och A4) att luta 10°. Har du en kap-/gersåg är det inga problem att såga ändarna i rätt vinkel.

Det blir däremot lite svårare när du ska kapa stolparna (B) så att sparrarna kan “fortsätta” sin lutning. Här måste du vara extra noggrann med mätningen.

logga in eller köp åtkomst för att se ritningen

logga in eller köp åtkomst för att se ritningen

logga in eller köp åtkomst för att se ritningen

Video

Så här använder du kap-/gersågen

I den här videon kan du se hur du ställer in och använder sågen, så att du kan använda den fullt ut. Kapsågen är genialisk när du ska såga många likadana korta snitt tvärs över brädor och reglar. Du kan både såga raka, gerade och vinklade snitt i bl a trä, metall, fibercement och laminat – rakt igenom eller exakt så djupt som du vill.

Så här använder du bordscirkelsågen

I den här videon lär du dig hur du arbetar med sågen. Sågbordet och de många olika inställningarna ger möjlighet att såga långa, exakta snitt – både raka och i vinkel och med olika djup och bredd – så att du kan klyva paneler och brädor på längden, göra spår i brädor, kapa till mindre skivor exakt och mycket mer.

Tips & Tricks

Tidningsartikel

Ladda ner tidningsartikeln

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
