Intro
Instruktion
01
Allt markeras efter en mall
3
Steg

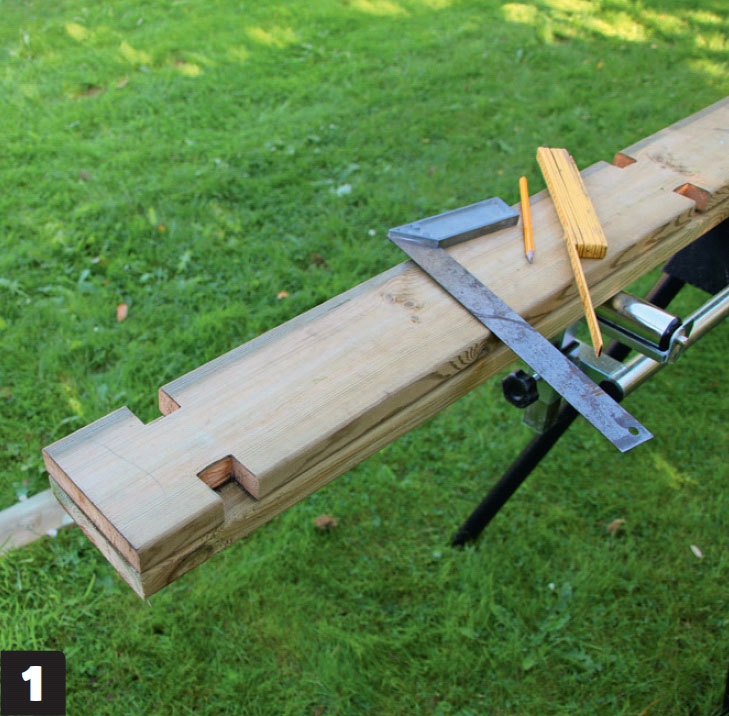

Vi börjar med att göra en fjärdemodul, som vi sparar och använder som mall till samtliga resterande moduler. Var noggrann med att mäta och markera enligt ritningen.
Kom ihåg att hacken på mallen ska vare en aning större, då du ritar linjerna invändigt i hacken. Om du är tveksam till om du ska såga innanför eller utanför linjen, så såga utanför. Det gör ingenting om hacken blir lite för stora. Men om de passar “för bra”, blir lekstugan svårare att bygga ihop.
Lägg mallen ovanpå en osågad bräda. Märk först upp längden, och rita ut det antal hack du ska använda. Åtta för en fjär-demodul, sex för en tredjemodul, fyra för en andramodul och två för en förstamodul.

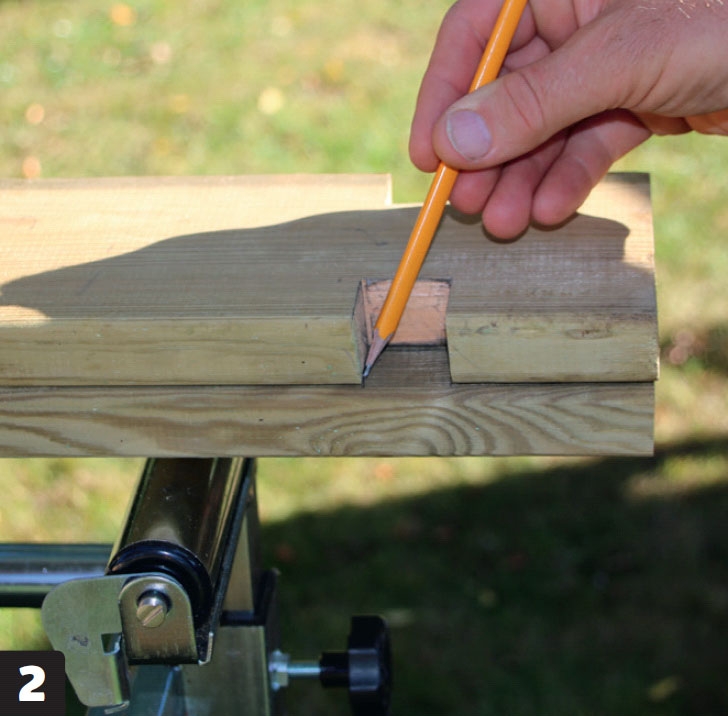

Var noggrann med att dra linjerna hela vägen in i hacket på mallbrädan och helt in i hörnena. Det enda svåra med det här projektet är att du måste se upp så att hacken inte blir för små.

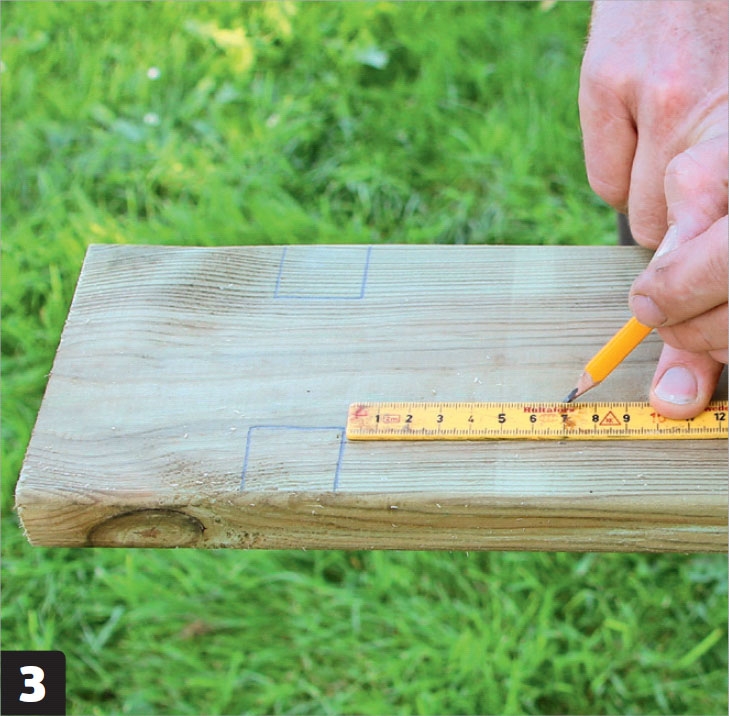

När du har ritat upp antalet hack som du behöver, tar du bort mallbrädan och mäter 7 cm ut från det sista hacket och ritar ut med vinkel och blyerts. Det är lättast att se på en förstamodul, som har har ett set hack.
02
Hacken görs med såg och stämjärn
6
Steg
När hacken är markerade ska de sågas i sidorna, och klossarna huggs av med ett skarpt stämjärn. Sågningen går lättast med en sticksåg, men en fogsvans fungerar också.
Om du mäter fel eller skadar en bräda eller ett hack så är det ingen större skada skedd. Stumparna kan alltid används till förstamoduler. Det är dem som används vid dörrar och fönster, och dem kan du nästan inte tillverka för många av. Det gör heller inte någonting om en bräda är skev; konstruktionen är inte stenhård.

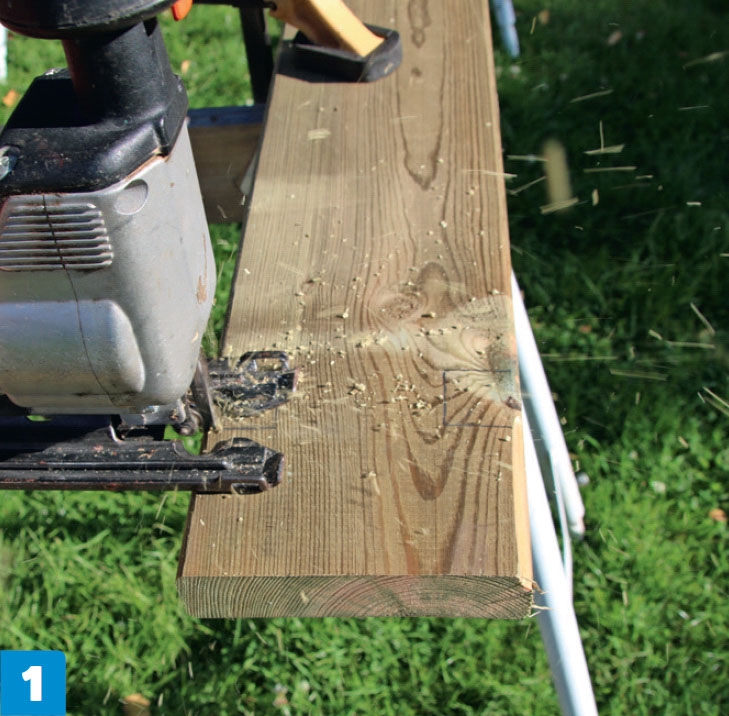

Såga i bägge sidor av varje hack med en sticksåg eller en fogsvans. Se till att komma hela vägen in till linjen, så att hacket inte blir för kort.

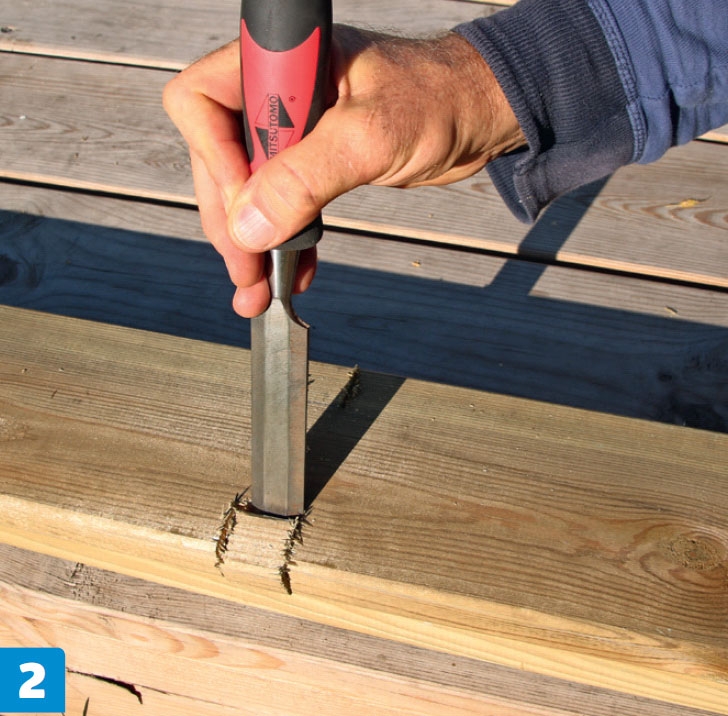

Hugg av klossen med ett skarpt stämjärn. Vänd stämjärnet som visat för att få kanten så rät och skarp som möjligt. Lägg brädan på ett underlag som inte vibrerar, och som tål några hårda slag.

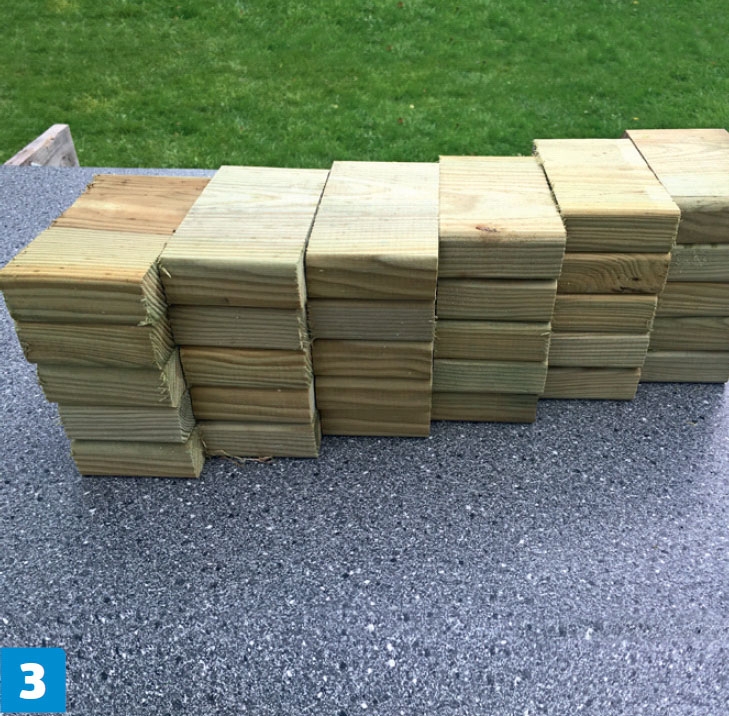

Såga ut klossar för takmodulerna. De är 6,7 cm långa och ser till att takmodulerna griper tag om väggarna. Det kan löna sig att såga alla klossar på samma gång.

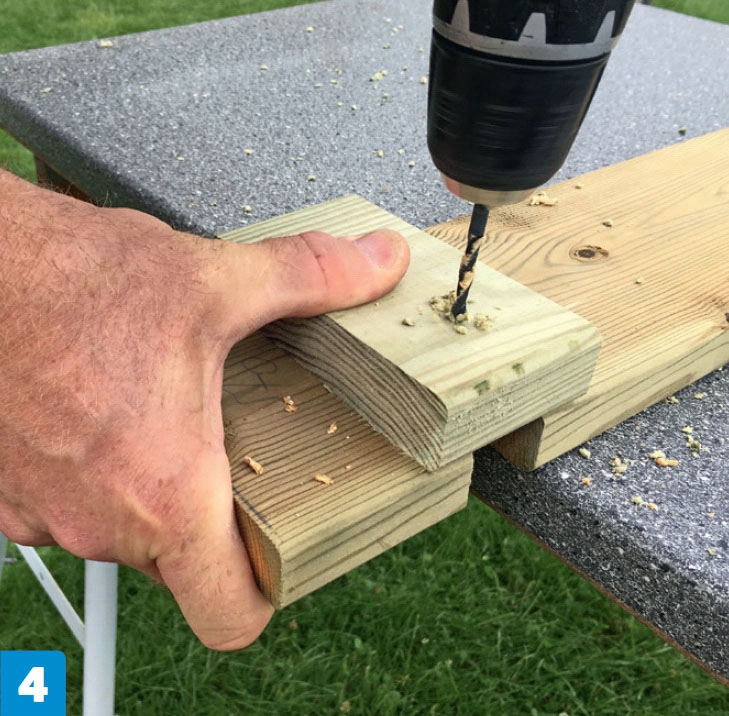

Vi förborrar för två hål i varje kloss. Vi använder mallbrädan som underlag, då de två hacken i den passar perfekt. Du kan också bara borra ned i en träbit som ska slängas.
Var noggrann med att lägga klossen hela vägen ut i änden av brädan, och skruva fast den med två skruvar. Om den inte sitter precist kan takmodulen inte nå över en fjärdemodul. WWW.GDS.SE

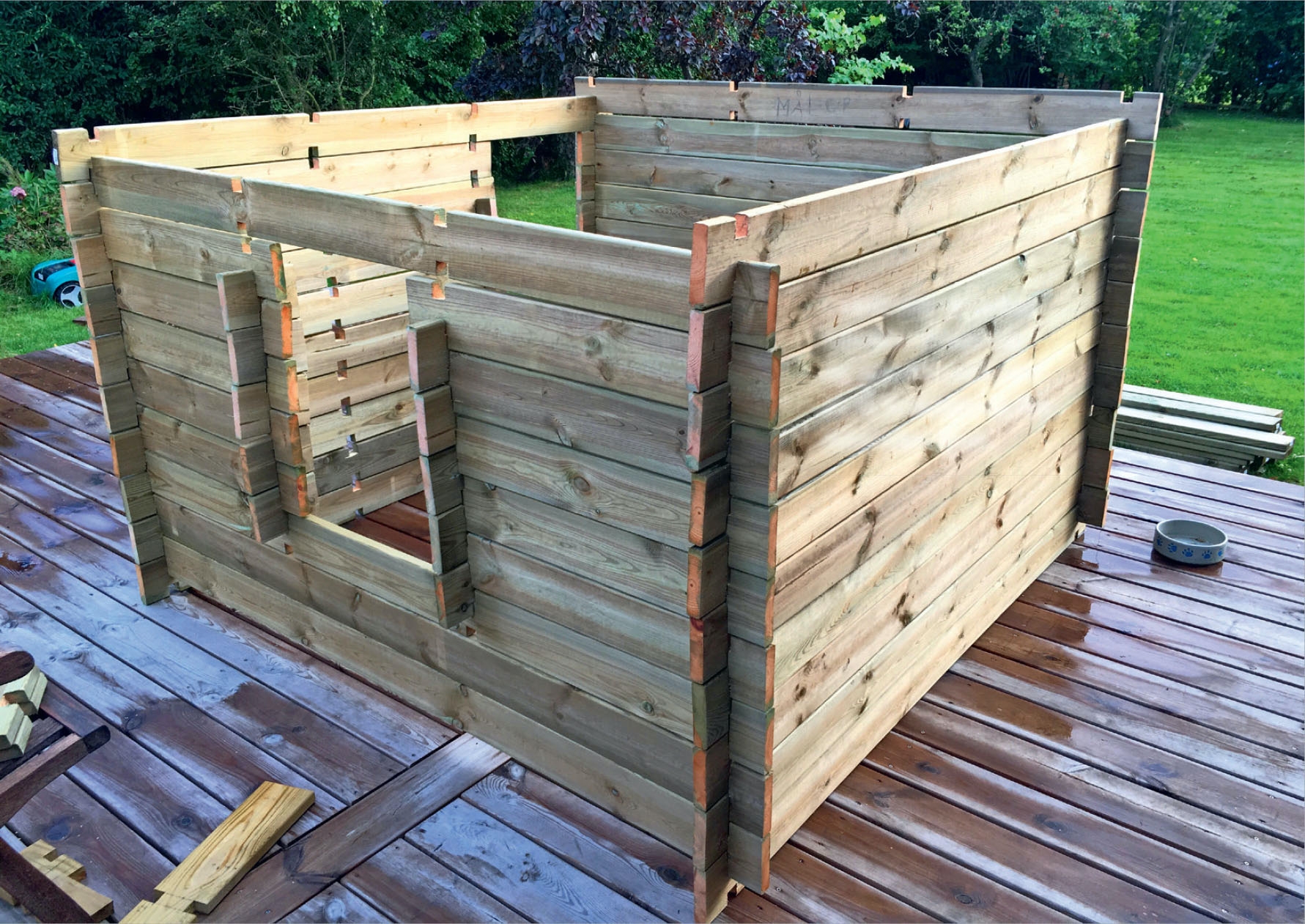

I blött väder som här sväller träet, vilket gör det svårare att separera modulerna igen.
Material
- 120 x 28 mm trall, 150 meter totalt
- 64 stk. 4,0 x 45 mm skruvar
Specialverktyg
- Kap-/geringssåg
Tidsförbrukning
En helg.
Pris
Ta den billigaste trallen på byggvaruhuset. Vi gav 13 kr. per meter. Totalt blev det 2.000 kr. inkl. skruvar.
Svårighetsgrad
Det är inte särkilt svårt, men det tar lång tid att mäta, såga och hugga ur alla hacken.

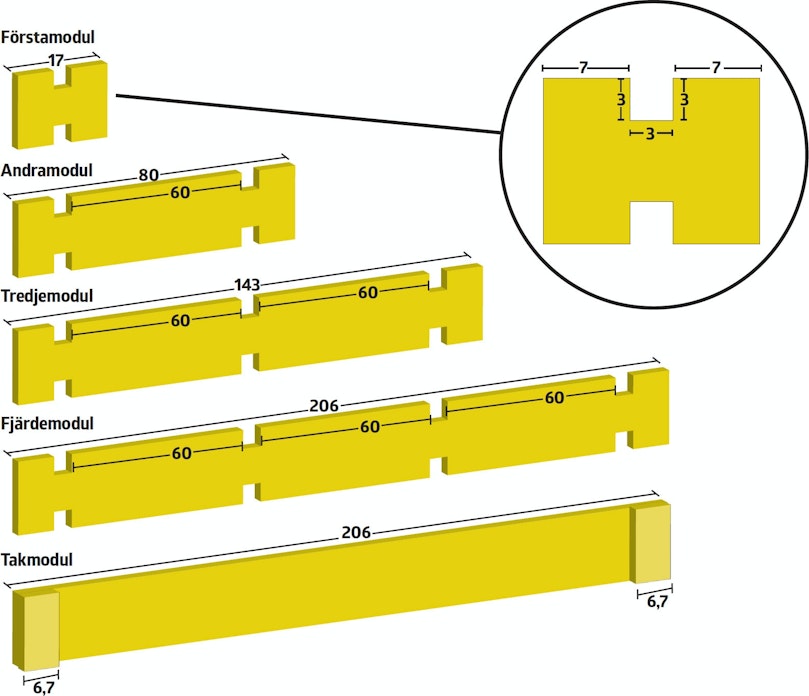

Ritning
Samma mått på alla moduler
De tre likadana avstånden går igen och igen på samtliga moduler.
Ett hack är 3 cm brett, avståndet till nästa hack är 60 cm, och avståndet till änden är 7 cm. Det är bara längden som förändras. Lägg till 63 cm (60 + 3) varje gång du går upp en modulstorlek.
En takmodul är 206 cm, precis som en fjärdemodul. På takmo-dulen skruvas en kloss på 6,7 cm i varje ände, så att den kan gripa tag om sidorna.
3D-modell
Video
Tips & Tricks
3 tips som gör arbetet enklare

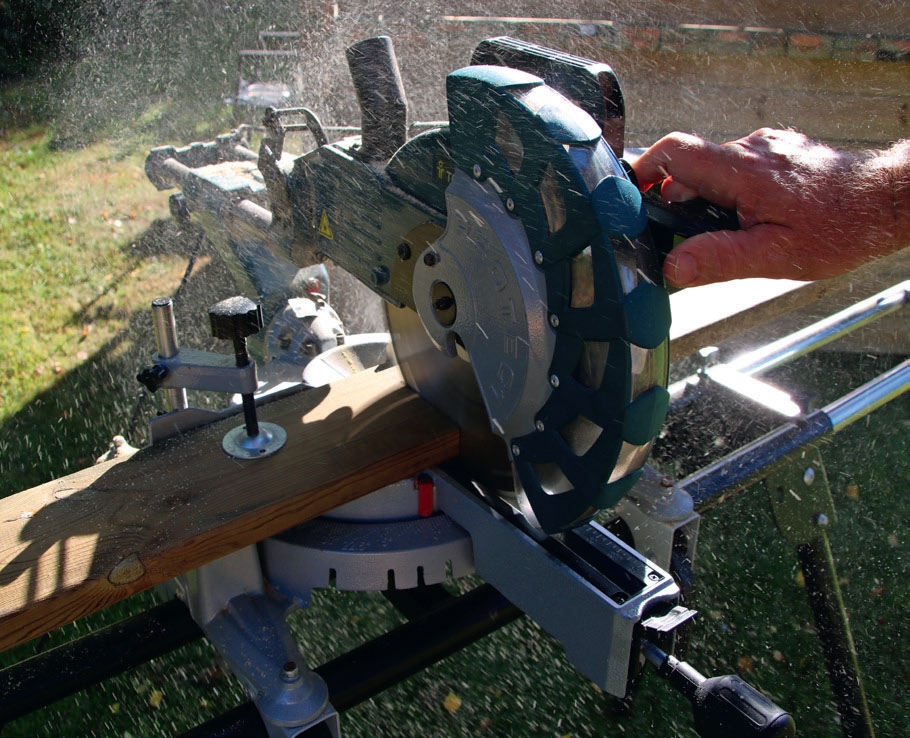

Använd kapsåg! Om du inte har en kap-/geringssåg, så låna grannens - eller utnyttja behovet till att övertala dig själv att köpa en. Det ska sågas riktigt många brädor, och med en kapsåg går arbetet betydligt lättare, och resultatet blir mycket bättre än med fogsvans.

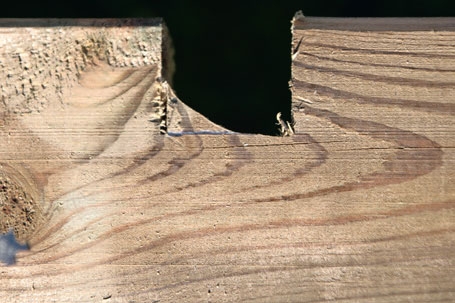

Undvik att hugga i kvistar Om du har otur och det sitter en kvist i träet precis där du har markerat för ett hack, så låt bli att använda stämjärnet. Såga istället från bägge sidor med sticksågen. Det tar lite längre tid, men du slipper att hela hacket spricker.
Kapa av 5 cm Vanligtvis spelar små sprickor i ändträet ingen roll för en brädas hållbarhet, men när det som här ska sågas ett hack bara 7 cm från ändträet så är det viktigt att börja med att såga rent brädan. På bilden ser vi att den bit vi har sågat av kan knäckas hur lätt som helst.

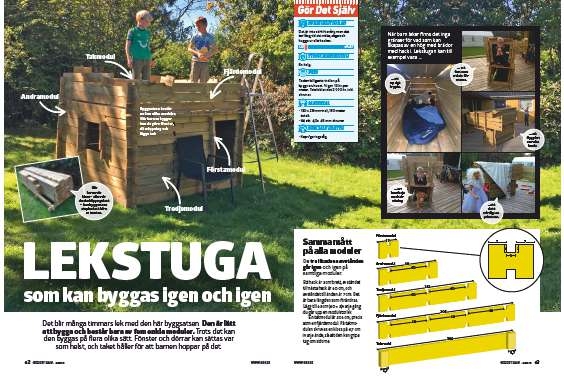

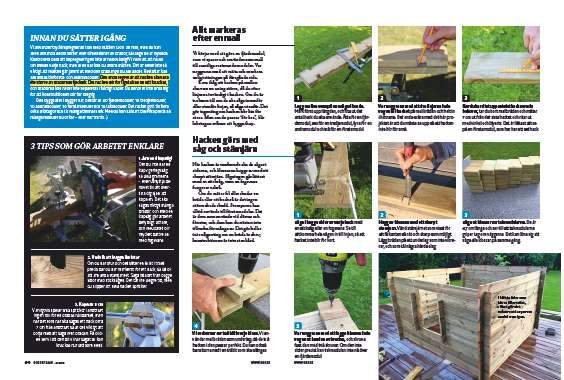

Tidningsartikel
