Instruktion
01
Gjut fast stolparna
4
Steg

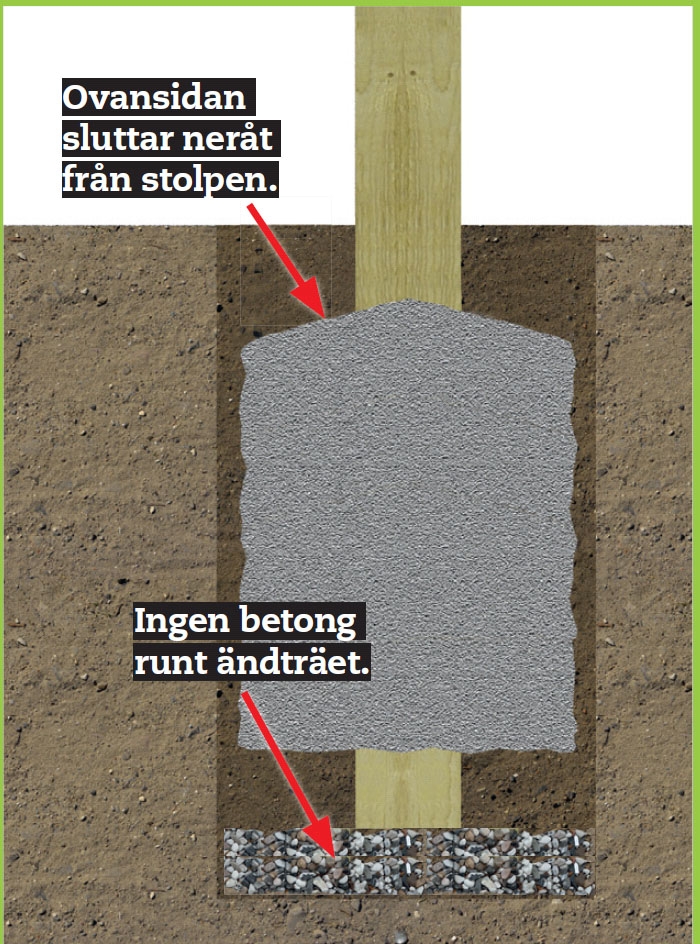

Fyll 10 cm grus eller makadam i varje hål och sätt ner stolparna (A). Stampa först bottnen i varje hål med en stolpe så att det bildas ett fast men dränerande underlag.

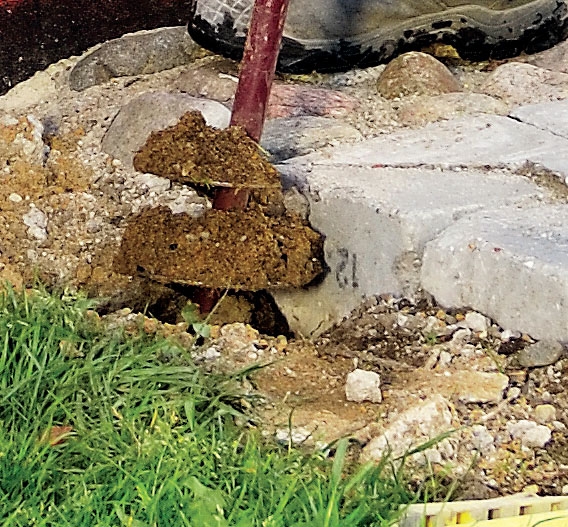

När marken är mjuk eller lös går det att borra hål med jordborr.

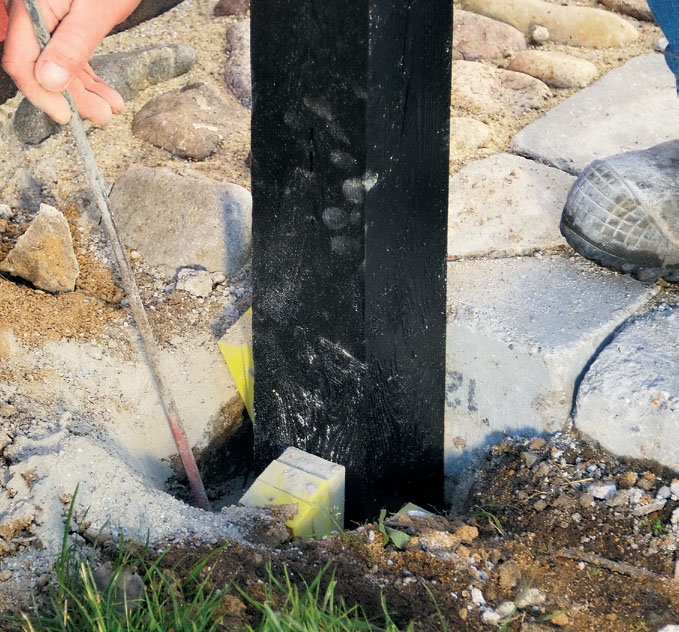

Kontrollera att stolpen står lodrätt och fixera den sedan med kilar. TIPS: Du kan fixera varje stolpe med två långa snedsträvor, som knackas ner i marken. Då blir det lättare att fylla i betong.

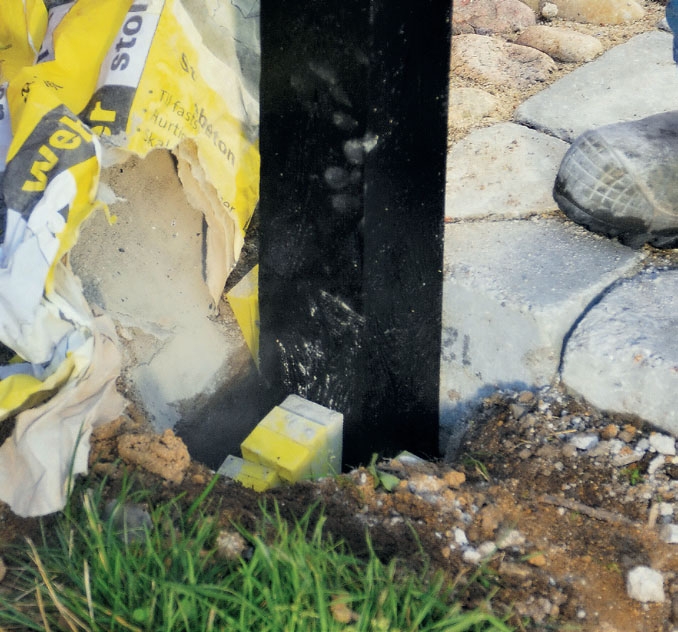

Fyll betong i hålen. Här har vi använt en säck torrbetong till varje hål. TIPS: Du kan även blanda betong i en skottkärra. Då blir det lättare att få en jämn blandning som är lätt att forma.
När du har fyllt upp 3/4 av hålet häller du i lite vatten. Följ doseringsanvisningarna på säcken. Blanda sedan med en käpp eller ett spett så att vattnet fördelas överallt.
Innan betongen härdar kollar du noga att stolparna står lodrätt. Mät på flera sidor av stolparna.
02
överliggaren fästs
5
Steg

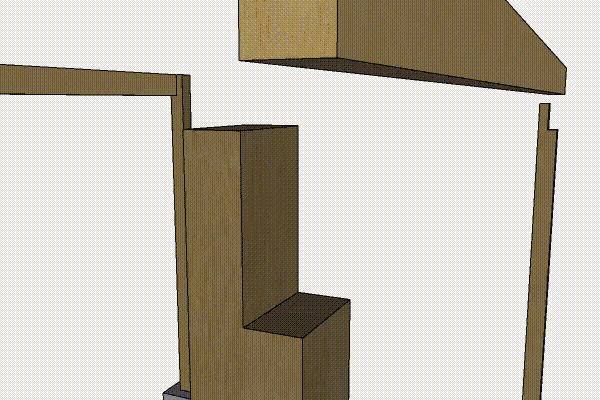

Stolparna har gjutits fast och efter några dagar, när betongen har härdat, står de stadigt. Det är då dags att kapa dem till rätt höjd och såga ett 145 mm urtag i varje stolpe för överliggaren, så att den har något att vila på.
Här har vi räknat ut att överliggaren kan placeras 200 cm från marknivå, och eftersom överliggaren är 145 mm så kapas stolparna 214,5 cm ovanför marken. Men innan vi kapar dem, fäster vi ett par snedsträvor mellan stolparna så att vi inte rycker stolparna ut sina lägen.

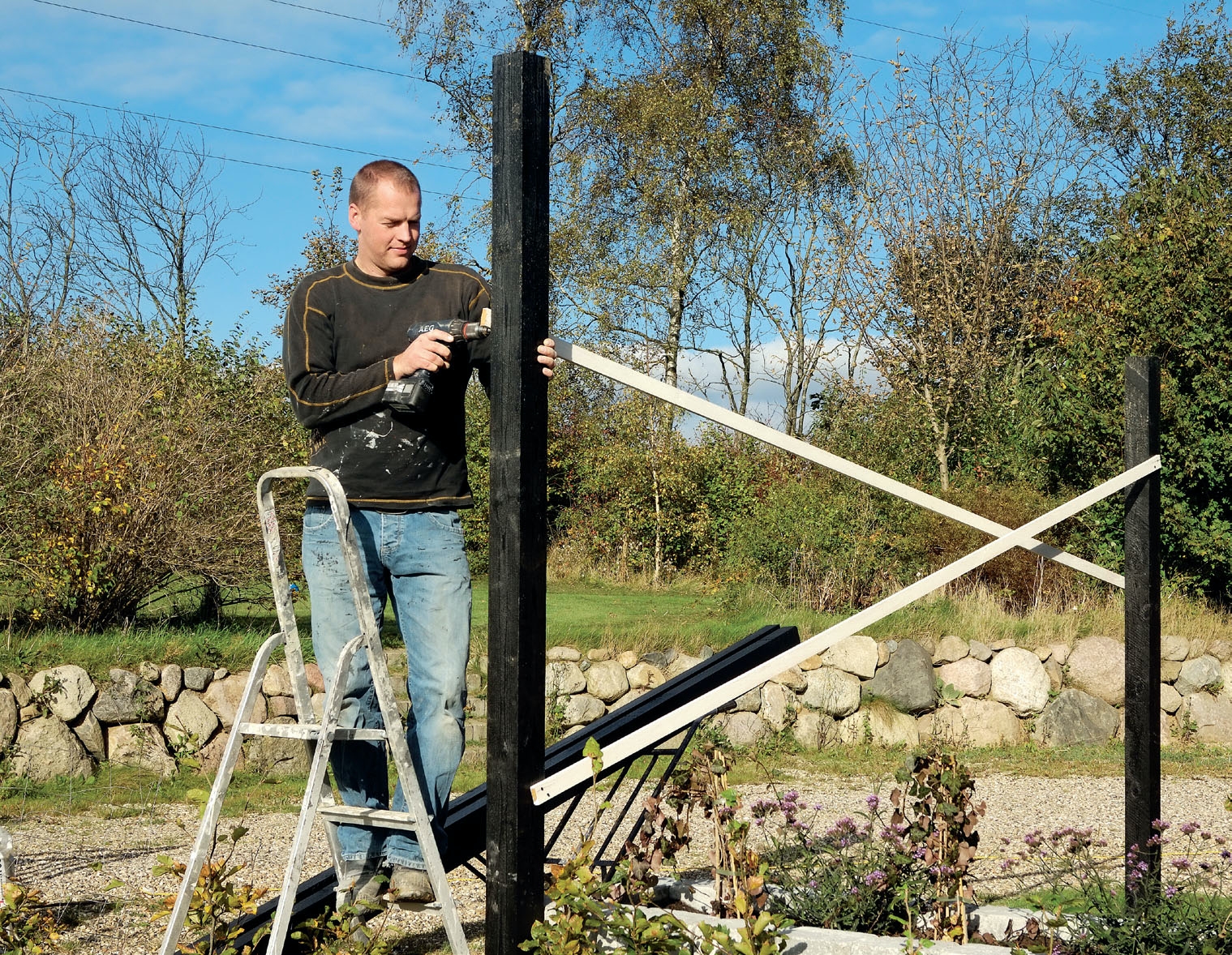

När betongen har härdat några dagar kan du fortsätta. Under mellantiden bör du fixera stolparna med snedsträvor.

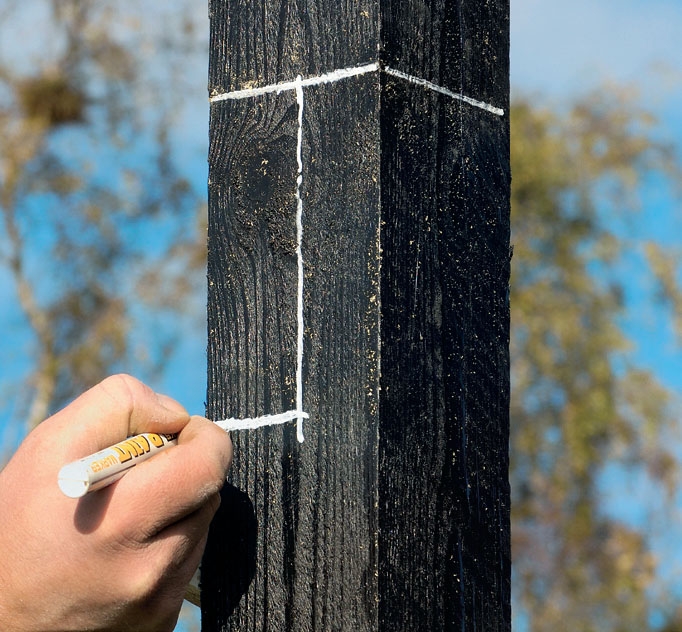

Stolparnas höjd och urtaget för överliggaren markeras. Det gör vi med krita för att vi tydligt ska se var vi ska såga. Vi överför höjdmarkeringen från sida till sida med vinkel.

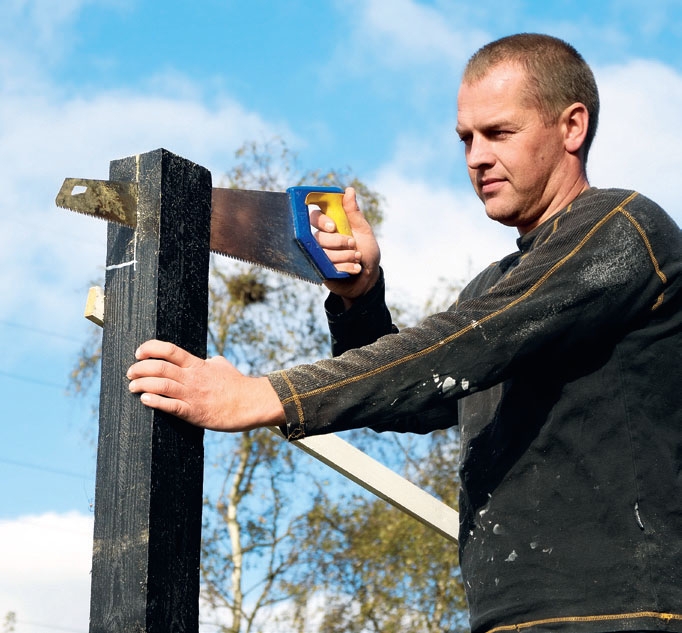

Först kapar vi stolparna på höjden och det går lätt med fogsvans. Därefter sågar vi lodrätt ner för att göra ett urtag för överliggaren.

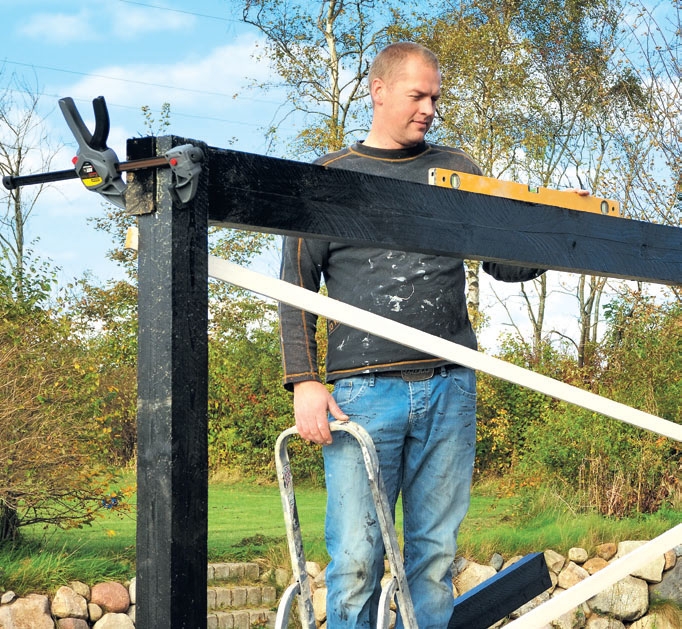

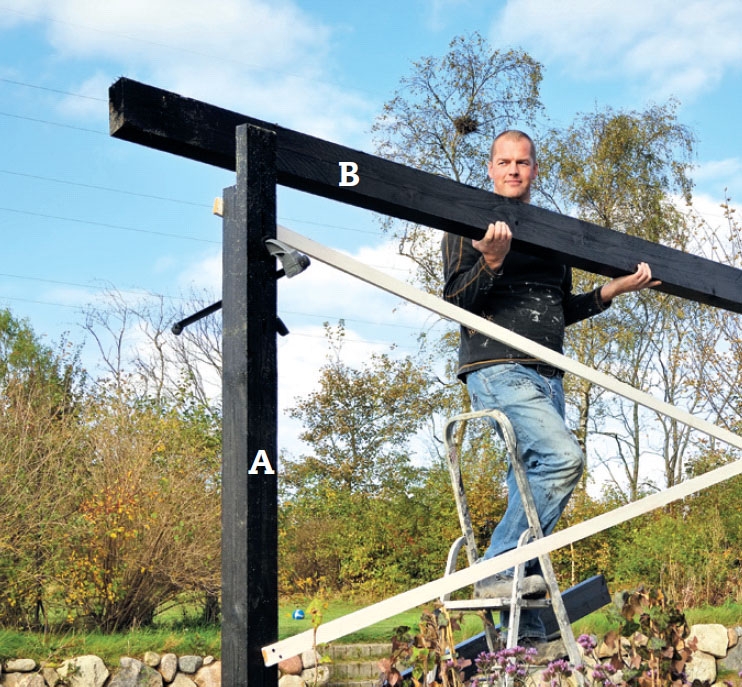

Överliggaren (B) läggs på plats i urtagen i stolparna (A). Det ska erkännas att man till detta arbete har nytta av en medhjälpare. När överliggaren är på plats låses den med tvingar.
Det är viktigt att överliggaren ligger vågrätt. Små avvikelser kan elimineras med t.ex. tjärpapp mellan stolpe och överliggare.

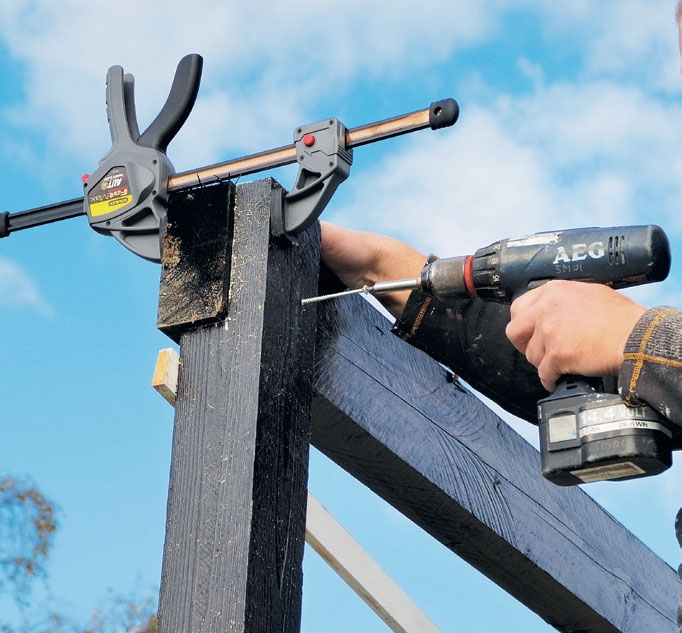

Överliggaren skruvas fast på stolparna. Här använder vi fyra stycken 5 x 90 mm skruvar i varje stolpe. Lägg märke till att vi skruvar från stolpen och in i överliggaren.
03
Sparrar och reglar
2
Steg

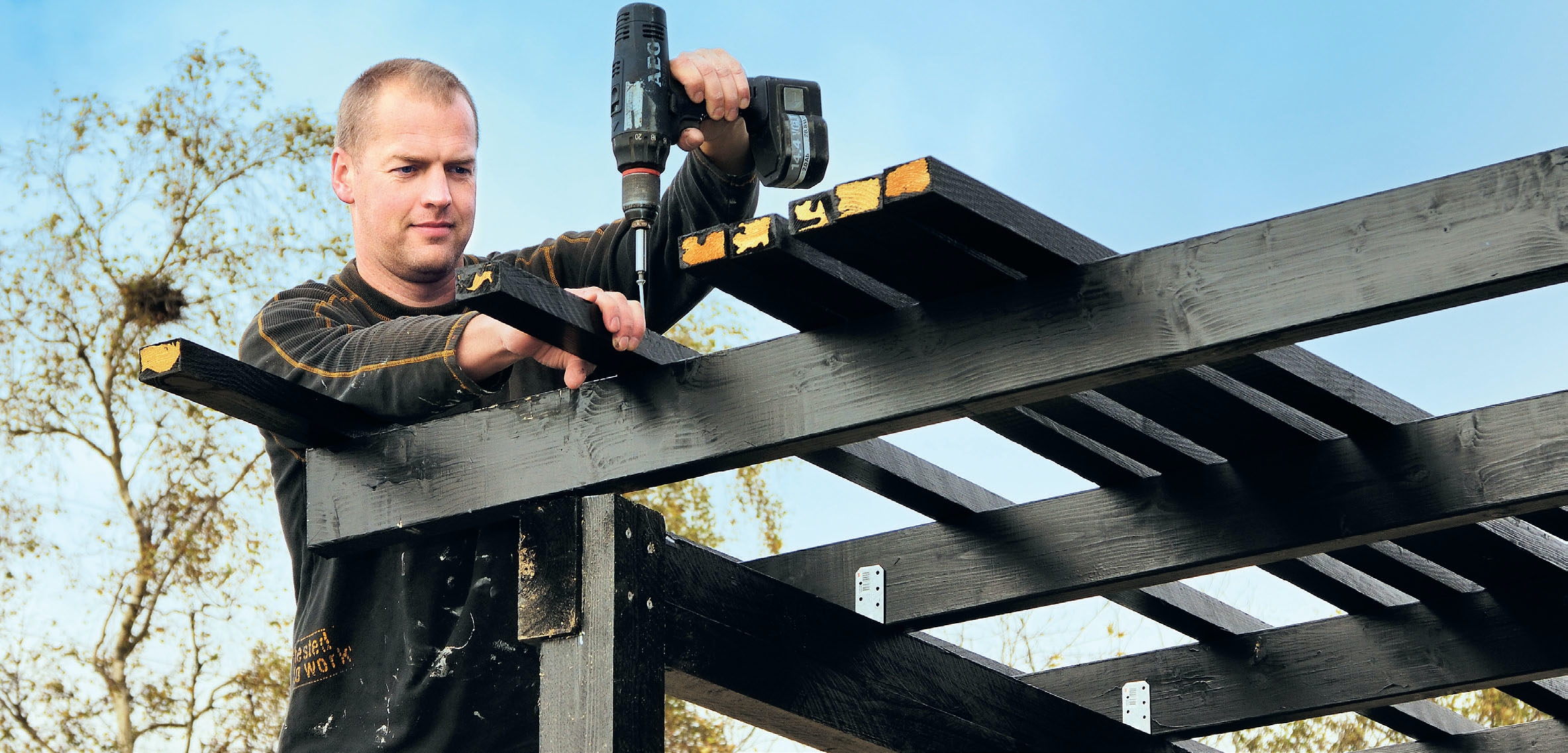

Ovanpå överliggaren fäster vi sex taksparrar med 60 cm inbördes avstånd, och vi har valt rätt kraftigt trä, 45 x 145 mm, med tanke på snölasten.
Sparrarna monteras på överliggaren med byggbeslag. För att taket ska ligga stadigt behöver vi dessutom ett antal takreglar, och de fäster vi på var 40:e cm. Takskivorna får då rejält stöd och kan klara mycket snö.
Taksparrarna är 420 cm långa och kommer därför att sticka ut 40 cm från varje kortsida på taket.

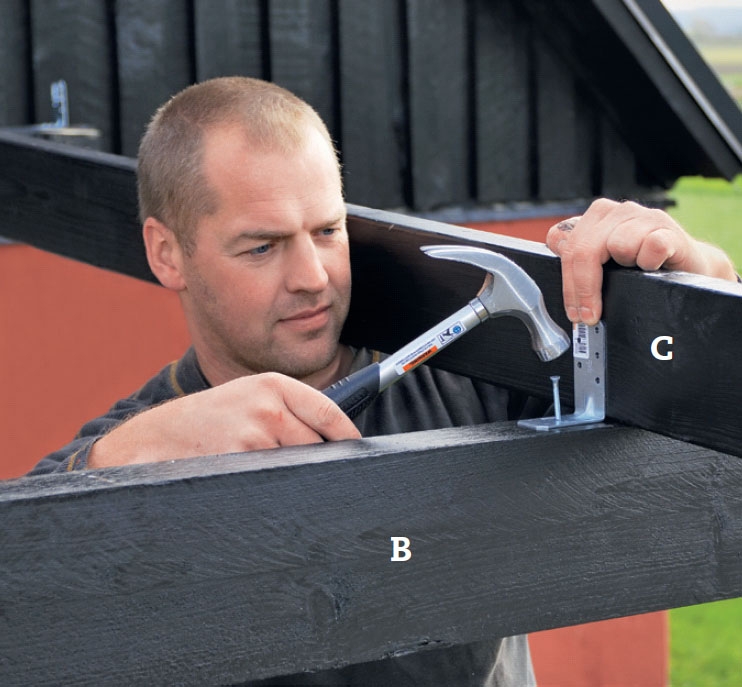

Sparrarnas (C) placering på överliggaren (B) markeras. Därefter kan vi fästa den ena delen av varje byggvinkel med 100 mm galvaniserade spikar eller 5 x 90 mm skruvar.

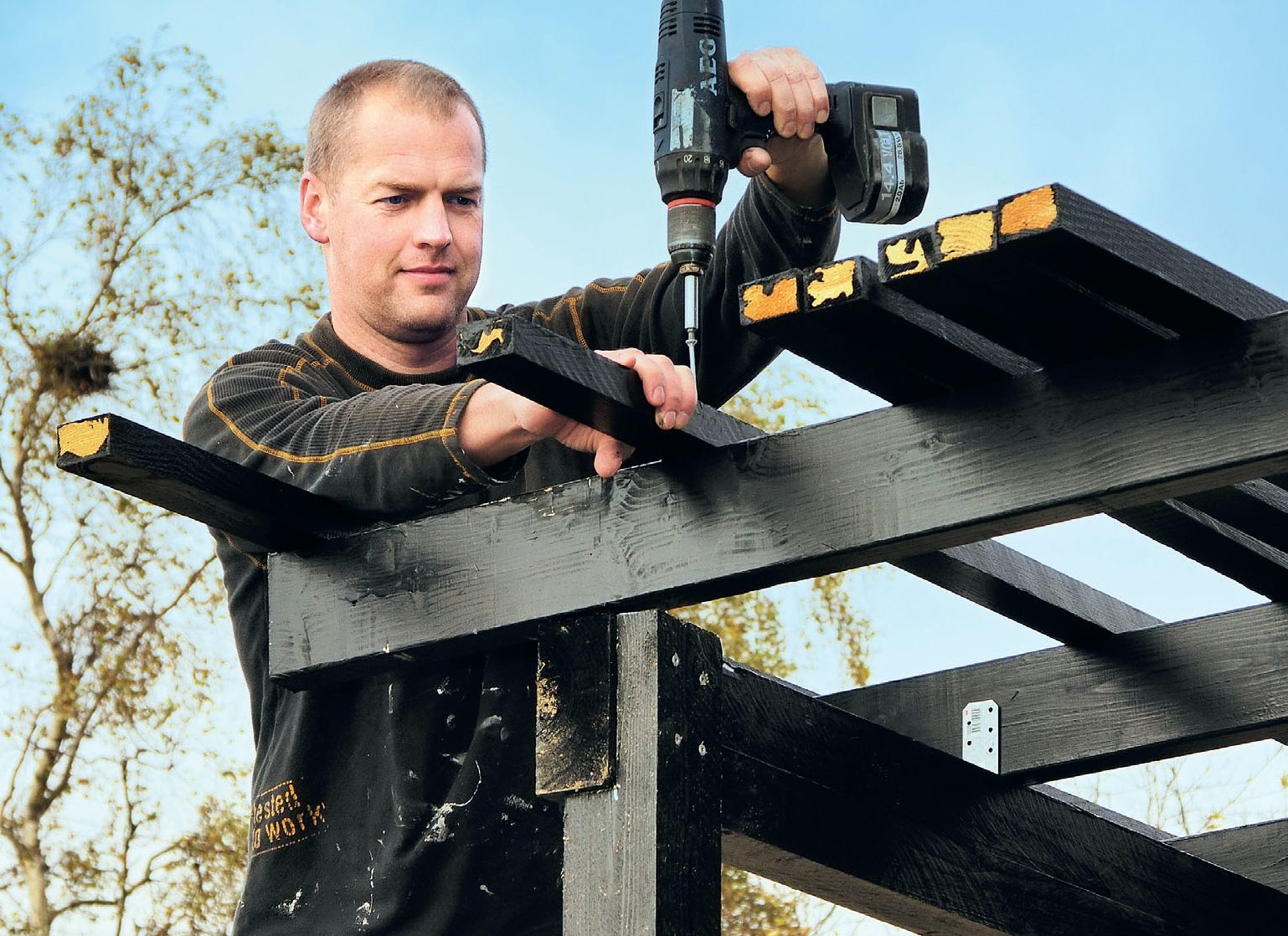

Sparren (C) läggs på plats mot byggvinkeln där den fästs. Därefter fortsätter vi på samma sätt med resten av sparrarna. TIPS: I stället för att mäta för placeringen av varje sparre kan du använda en list.
04
Taket läggs på
4
Steg

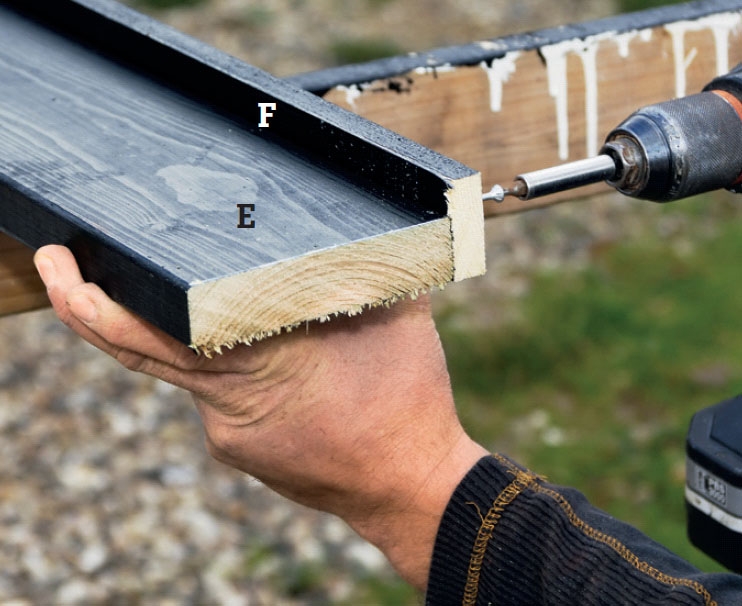

Takfotsbrädorna (E) på sidorna sågas till rätt längd. På den sida som hamnar längst upp, när takfotsbrädorna har monterats, fästs en vattbräda (F).

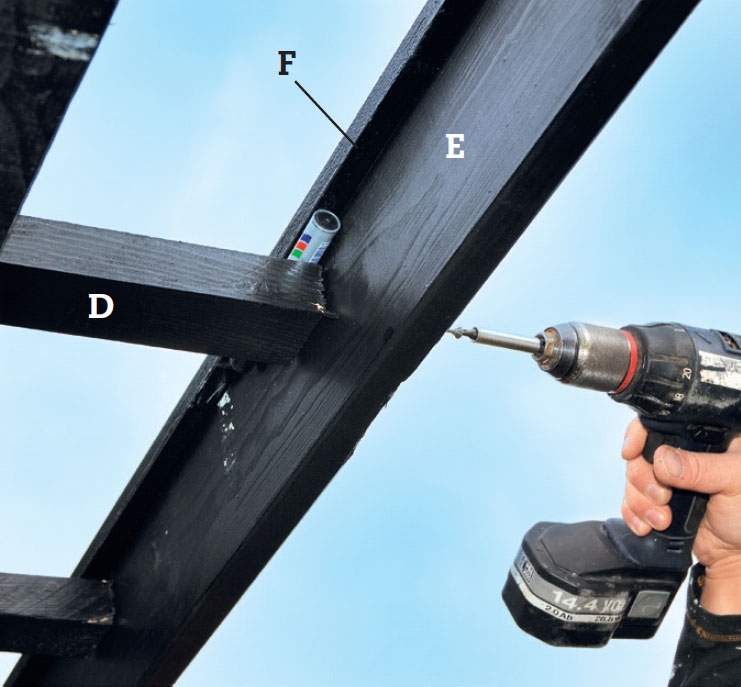

Takfotsbrädorna (E) skruvas fast på takreglarna (D) med 5 x 90 mm skruvar. En avståndskloss (vi använde en tuschpenna) mellan regel och vattbräda (F) ser till att det blir 2 cm luft mellan dem.

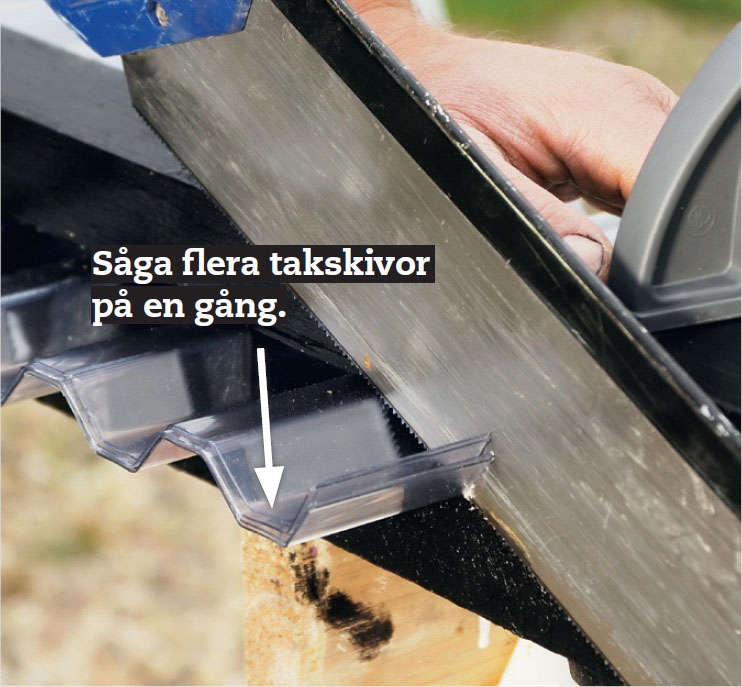

Takskivorna sågas med fintandad såg. Vi använde en handsåg. TIPS:Du kan underlätta sågningen genom att såga fjera skivor på en gång och pressa ihop dem med ett par lister.

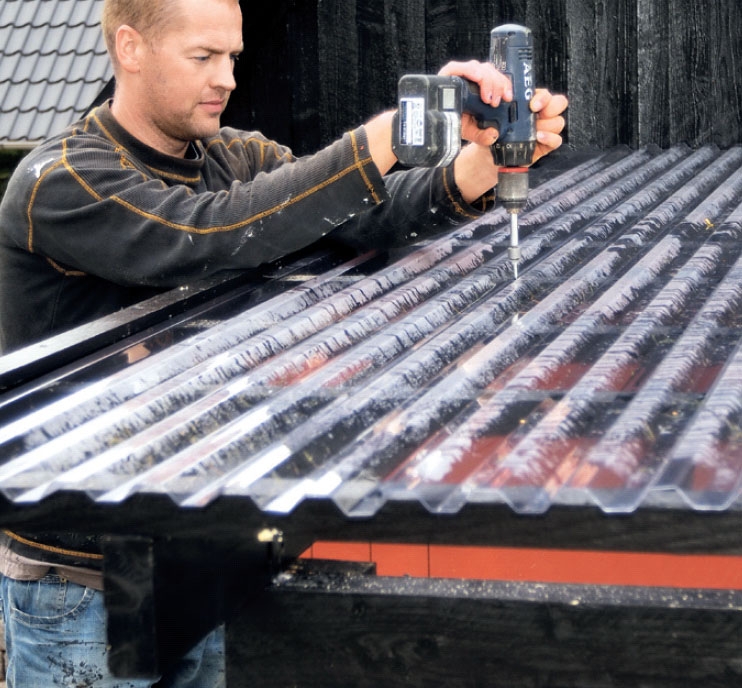

Läggningen av takskivor börjar vid fasaden, där kanten täcks av en bräda. Skivorna fästs i takreglarna med specialskruv i varannan eller var tredje vågdal.
Material
Tryckimpregnerat trä:
• 3 stolpar (A) à 3 meter, 100 x 100 mm
• 7 takreglar (D) à 4,2 meter, 45 x 45 mm
• 2 takfotsbrädor (E) à 3,3 meter, 25 x 125 mm
• 2 vattbrädor (F) à 3,3 meter, 25 x 50 mm
• 1 stödregel (G), 3,6 meter, 45 x 145 mm
Konstruktionsträ K 40:
• 1 överliggare (B), 3,6 meter, 45 x 145 mm
• 6 taksparrar (C) à 3,3 meter, 45 x 145 mm
Dessutom:
• 3 säckar betong
• 4 takskivor, glasklar pvc, à 3,6 meter
• 6 mm armeringsnät, 2,15 x 2,5 meter
• Skruvar: 5 x 50 mm, 5 x 90 mm och specialskruvar till takskivorna
• 100 x 3,8 mm spikar, 20 mm märlor
• Vinkelbeslag: 50 x 80 mm
• Grundfärg och färg
Specialverktyg
• Jordborr (kan hyras)
Tidsförbrukning
Arbetet bör klaras av på ett par dagar med ett par dagars mellanrum (betongen ska ju få lov att härda).
Pris
Räkna med cirka 3000 kr.
Svårighetsgrad
Det är en överkomlig uppgift om du är noggrann med både tumstock och vattenpass.

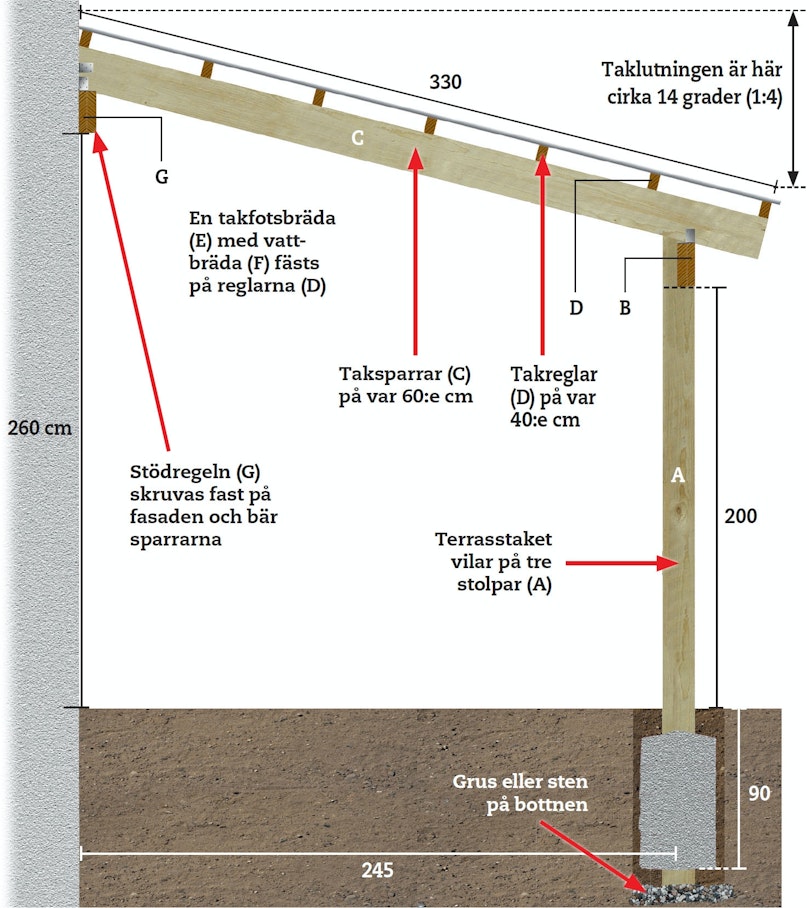

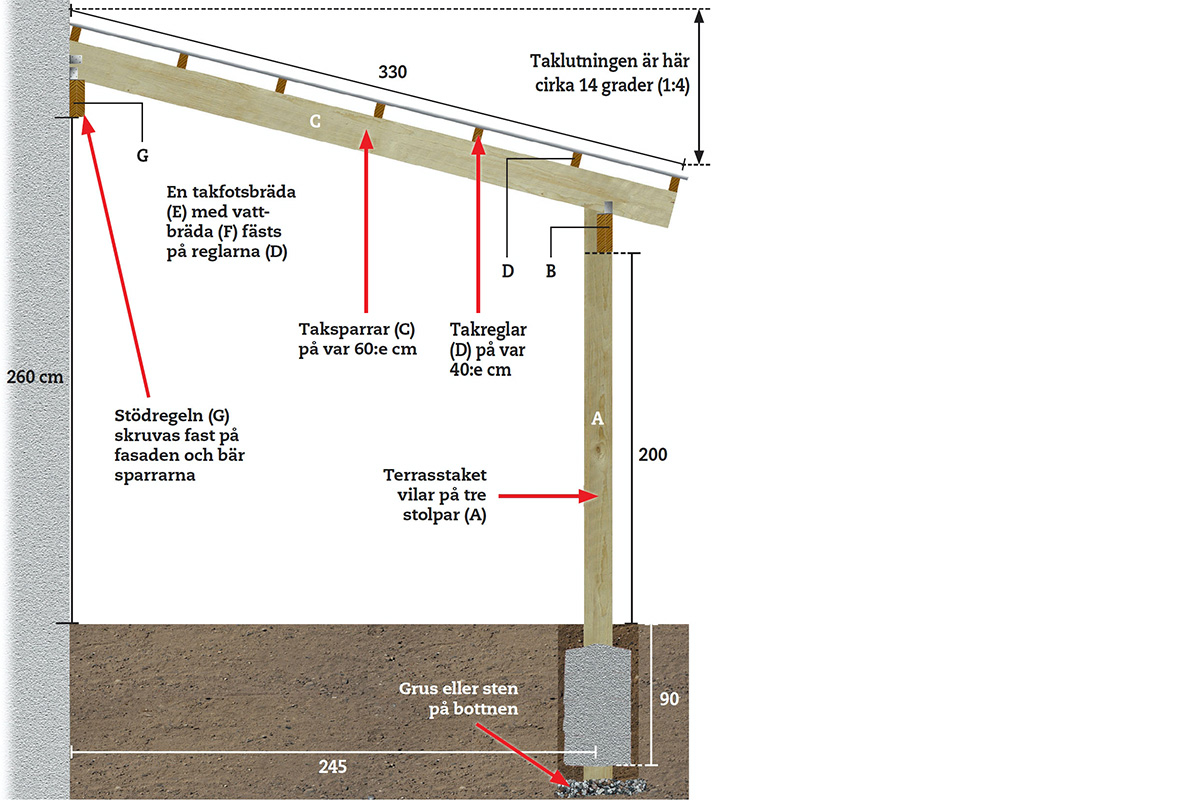

Ritning
3D-modell
Video
Tips & Tricks
Välj rätt dimension på sparrarna

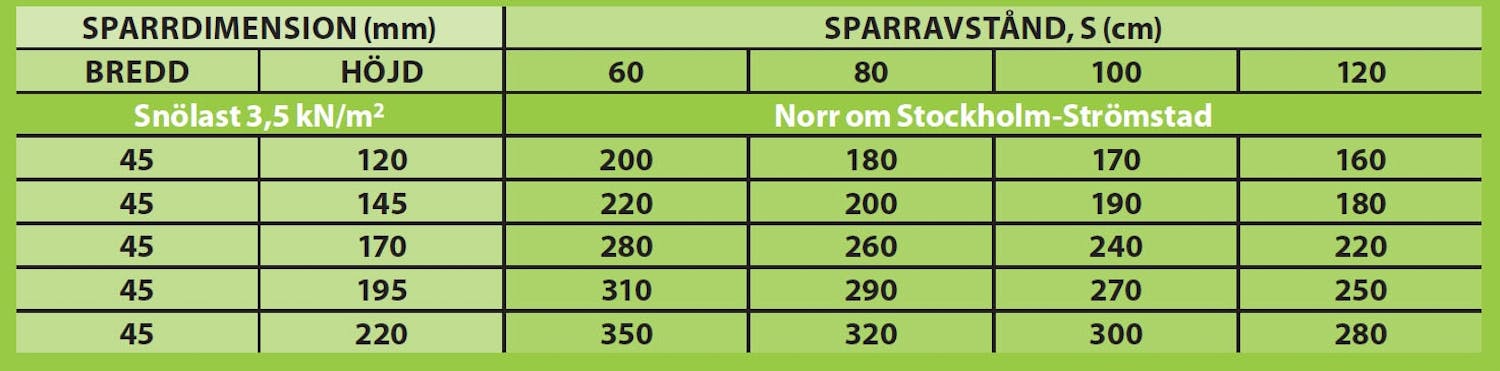

Tabellen gäller för lätta tak, exempelvis prof lerade skivor av plast eller plåt liksom brädor eller skivor klädda med takpapp. Dimensionerna, som avser konstruktionsvirke K24, har anpassats efter en snölast på 3,5 kN/m2 och avser flacka tak med en lutning under 14 grader.
Så här används tabellen: Här lägger vi tak över en terrass. Avståndet från huset till stolparna är 245 cm. Takskivorna kräver ett sparravstånd på 60 cm. Gå in i tabellen och välj sparrav-stånd (här 60 cm). Fortsätt neråt i raden till du kommer till önskad spännvidd (här mer än 220 cm men mindre än 280 cm). Till vänster står sparrdimensionen (här 45 x 170 mm). Överliggaren mellan stolparna får samma dimension liksom bärlinan på väggen.
OBS! Tabellen ger endast riktlinjer för val av dimension. Gör Det Själv ansvarar inte för uppgifterna.
Stark och stadig konstruktion
Här har vi grävt ner stolparna och satt dem i betongklumpar. Det ger fn stabilitet. Sparrarna fästs dessutom på en bärlina, som i sin tur monteras på fasaden. Om du inte gräver ner dina stolpar blir det nödvändigt att förstärka konstruktionen i sidled. Det gör du lättast med snedsträvor längst upp på stolparna. Den i mitten får snedsträvor åt båda sidorna medan de två yttre får en snedsträva mellan stolpe och överliggare.

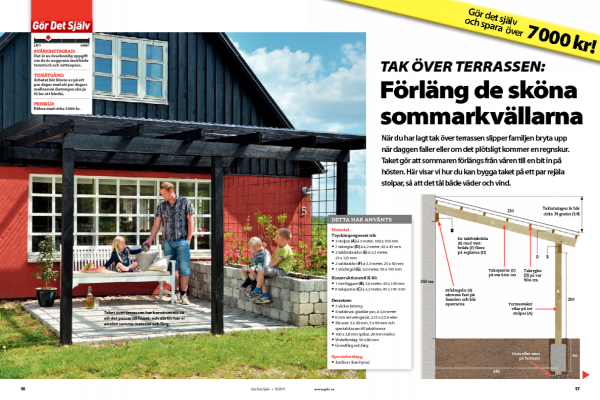

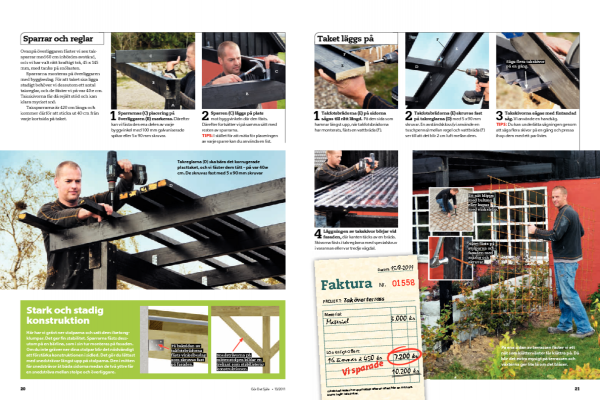

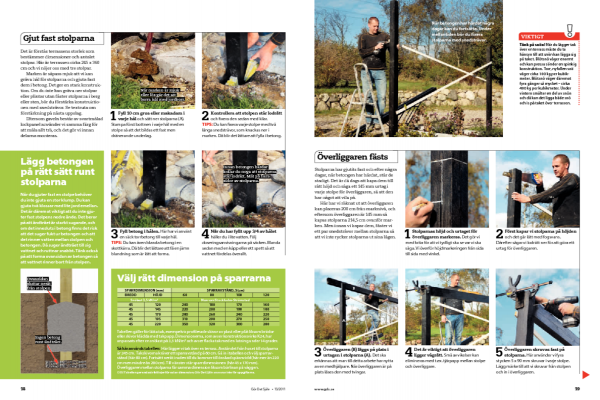

Tidningsartikel
