Överblick
Materiallista
95 x 95 mm stolpar (tryckta):
- 2 stolpar (A) à 193 cm
- 2 bottenbjälkar (B) à 150 cm
- 4 snedsträvor (C) à 116,5 cm
- 1 nockregel (D), 195 cm
- 2 snedsträvor (E) à 50 cm
- 2 tvärbjälkar (F) à 120 cm
4,5 x 15 cm reglar:
- 2 tvärslåar (G) à 150 cm (till bänkar)
- 2 tvärslåar (H) à 60 cm (till bordsskiva)
4,5 x 9,5 cm reglar:
- 2 snedsträvor (J) à 71 cm (som stöd till bord)
- 10 takreglar (P) à 115 cm
- 4 tvärslåar (Q) à 38 cm (till bänkar)
2,8 x 10 cm hyvlade brädor:
- 3 tvärgående brädor (K) à 60 cm (till understöttning)
- 6 brädor (L) à 180 cm (till bordsskiva)
3 x 12 cm hyvlade brädor:
- 4 brädor (M) à 180 cm (till bänkar)
70 x 70 mm stolpar:
- 2 hammarband (N) à 195 cm
- 4 förstärkningar (R) à 131 cm (till understöttning av bänkar)
Plywoodskiva, 15 mm (122 x 244 cm):
- 2 skivor (S) à 195 cm långa
2,5 x 13 cm brädor:
- 4 vindskivor (T) à 115 cm
Dessutom:
- Takpapp
- Asfaltklister
- Pappspik
- Plåtprofiler (till takfot)
- Vindskiveplåt (vattbräda)
- Bultar, Ø 10 mm
- Diverse utomhusskruv
Tidsförbrukning
Ca 2-3 dagar.
Pris
Ca 5.000 kronor.
Svårighetsgrad
Uttagen i stolpar och reglar ska göras med stor precision för att få ett bra och stabilt resultat. Om du är noga med det, finns det inga fallgropar i projektet.
Ritning
Överblick över arbetsmetoden
Arbetsmetod
01
Stolpar med snedsträvor
6
Steg
I båda ändarna av de två stolparna sätts infällda snedsträvor. Det gör konstruktionen av bänkbordet med tak otroligt stark.

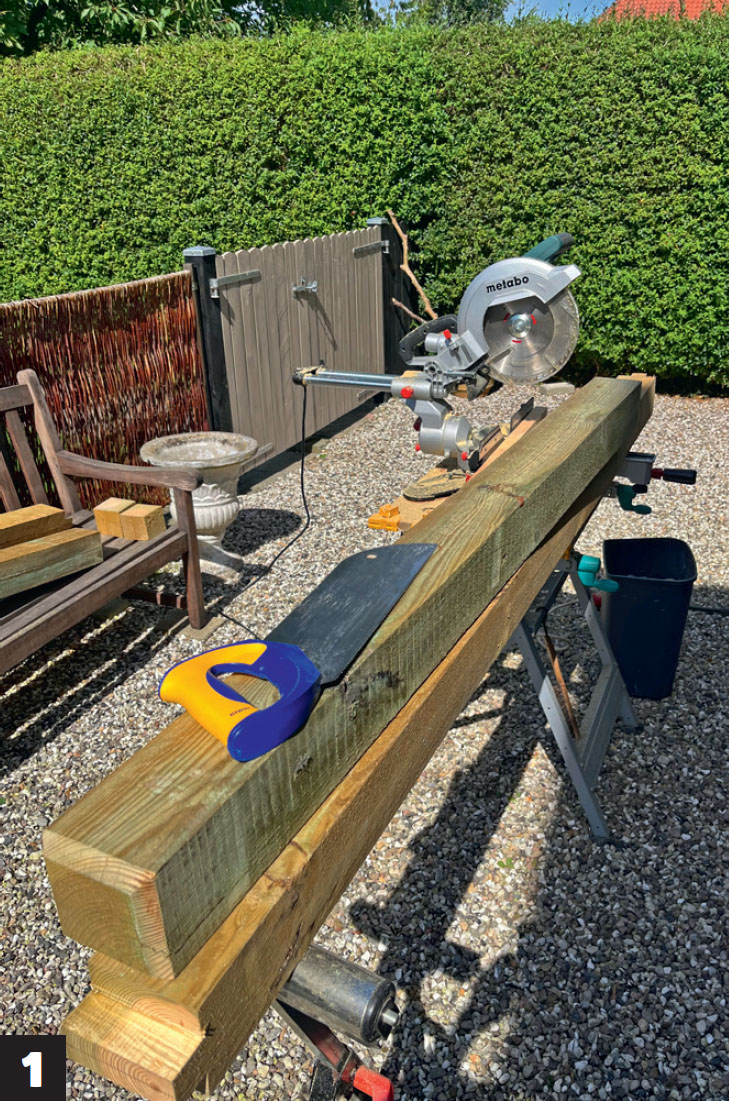

Stolparna (A) kapas till rätt längd. Här är det 193 cm.

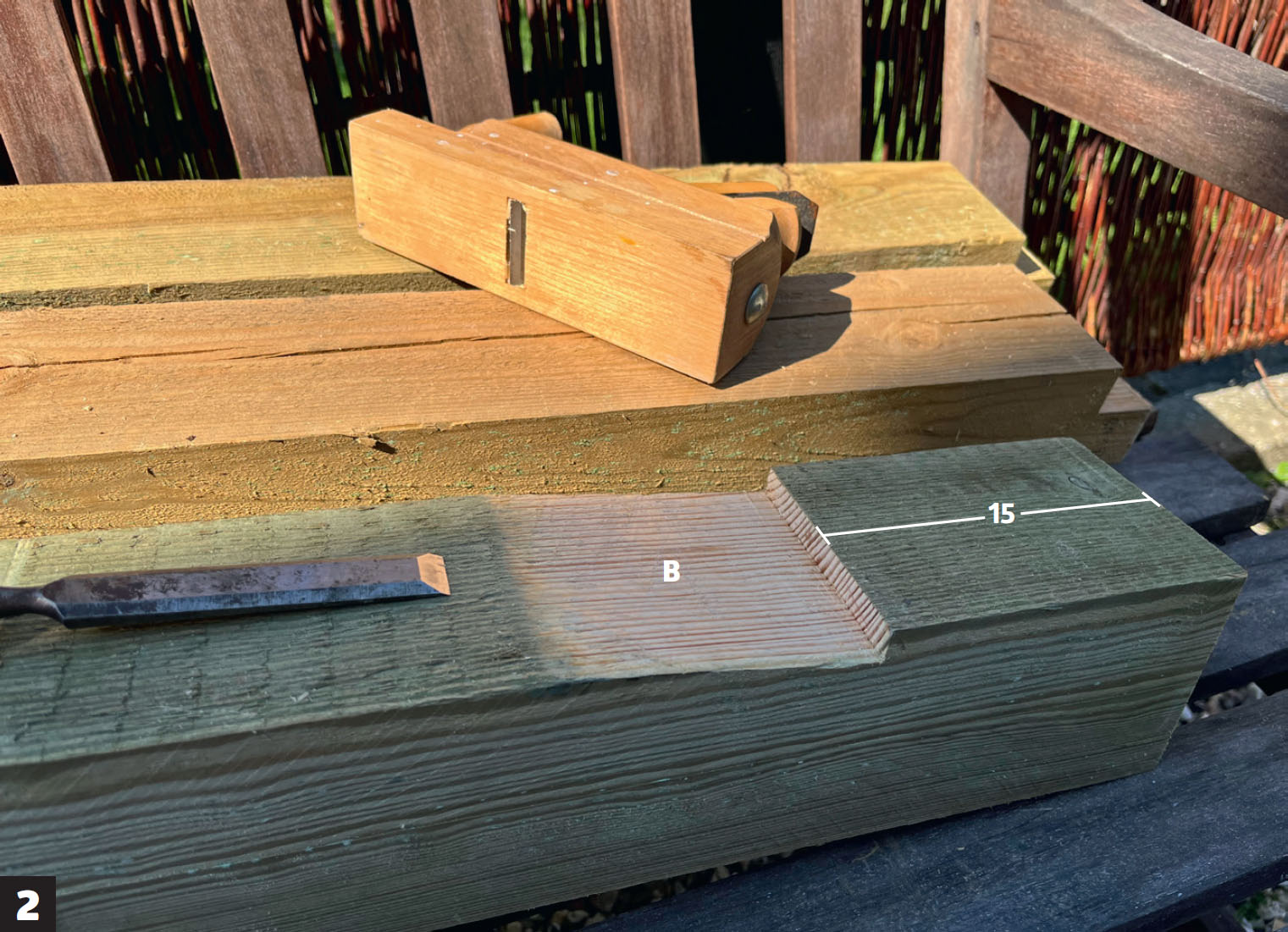

Ett hack görs i vardera änden av bottenbjälken (B) som den lodräta stolpen ska monteras vid. Stolpen stöttas av två snedsträvor som fälls in lite så att den står superstabilt. Gör ett snitt där snedsträvorna fälls in och ta bort träet med t ex ett vasst stämjärn och hyvel.

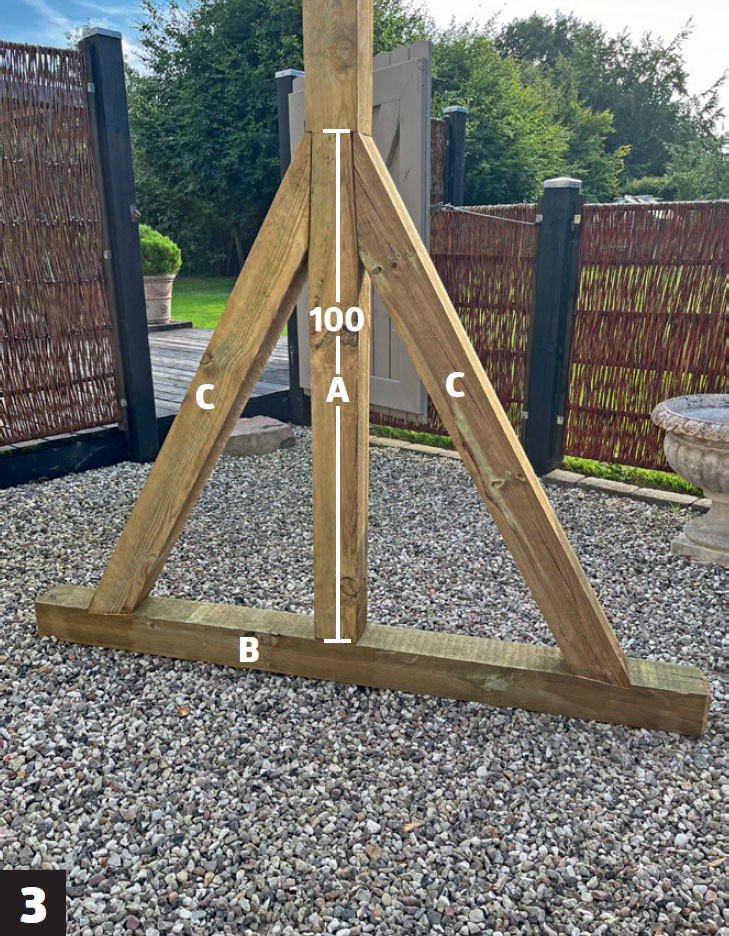

Snedsträvorna (C) sågas till så att de möter den lodräta stolpen (A) på ca 100 cm höjd.

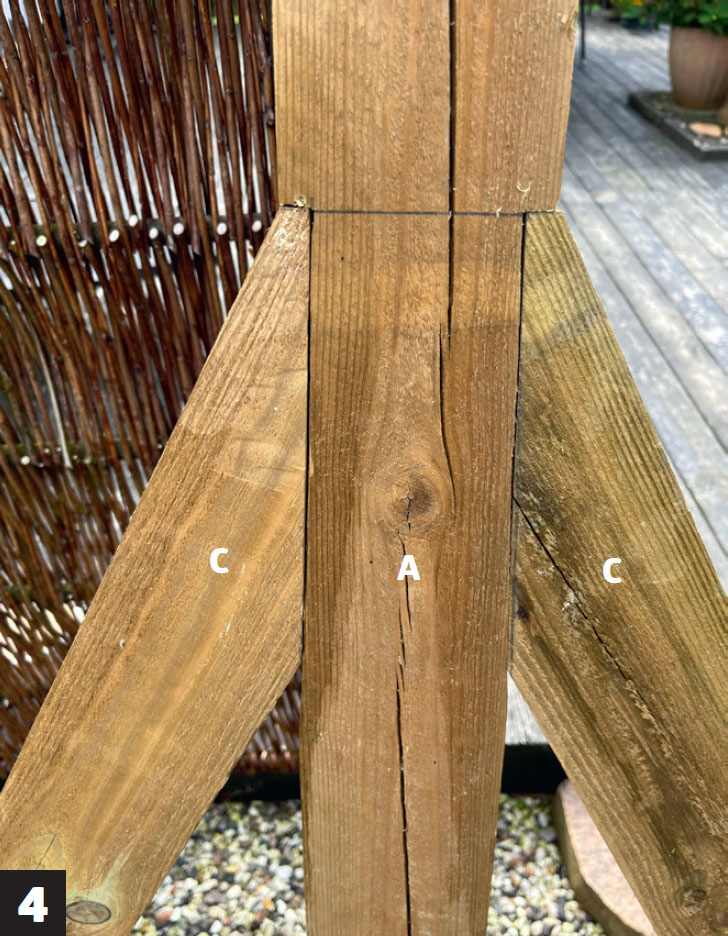

Mitt på stolpen (A) görs också två hack till snedsträvorna (C). Det gör konstruktionen otroligt stark, när snedsträvorna “integreras” i stolpe (A) och bottenbjälke (B).

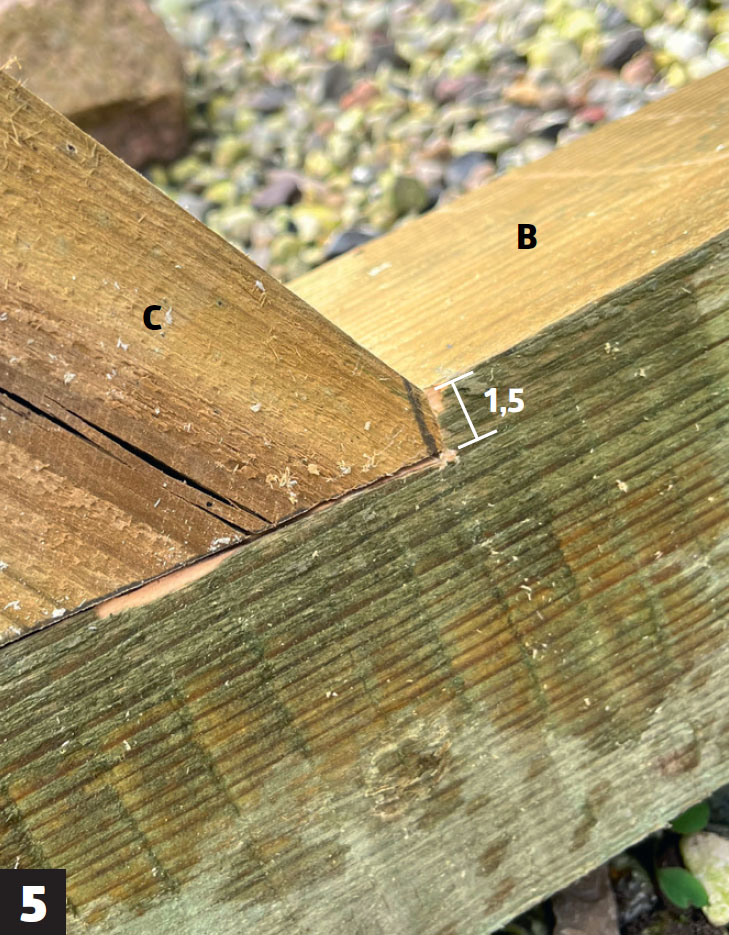

Hacken är 1,5 cm djupa - både i bottenbjälken (B) och stolpen (A).

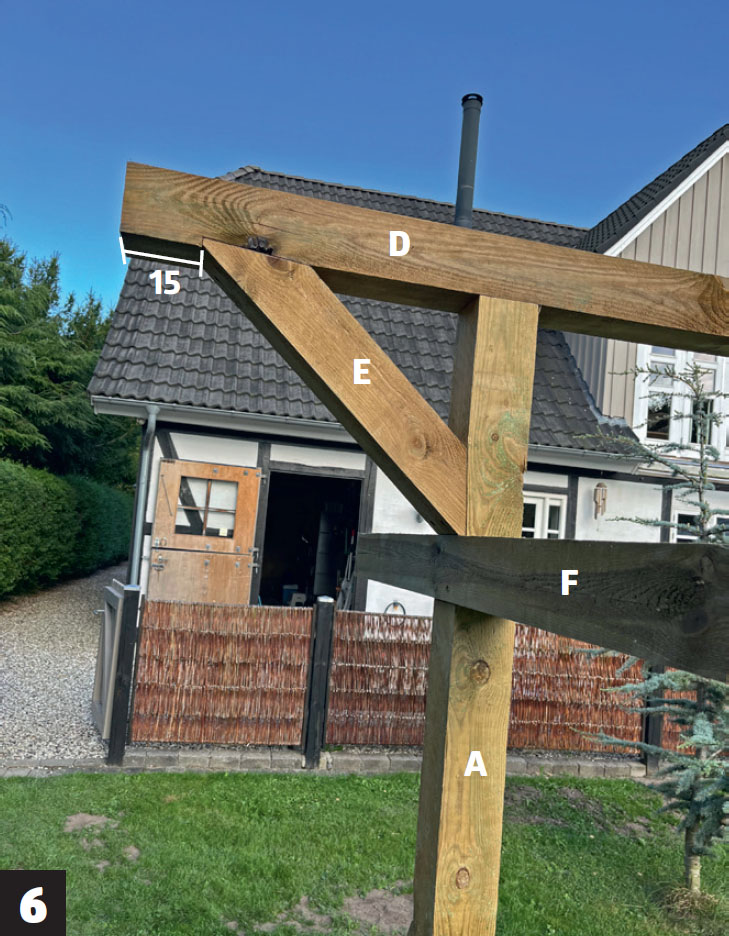

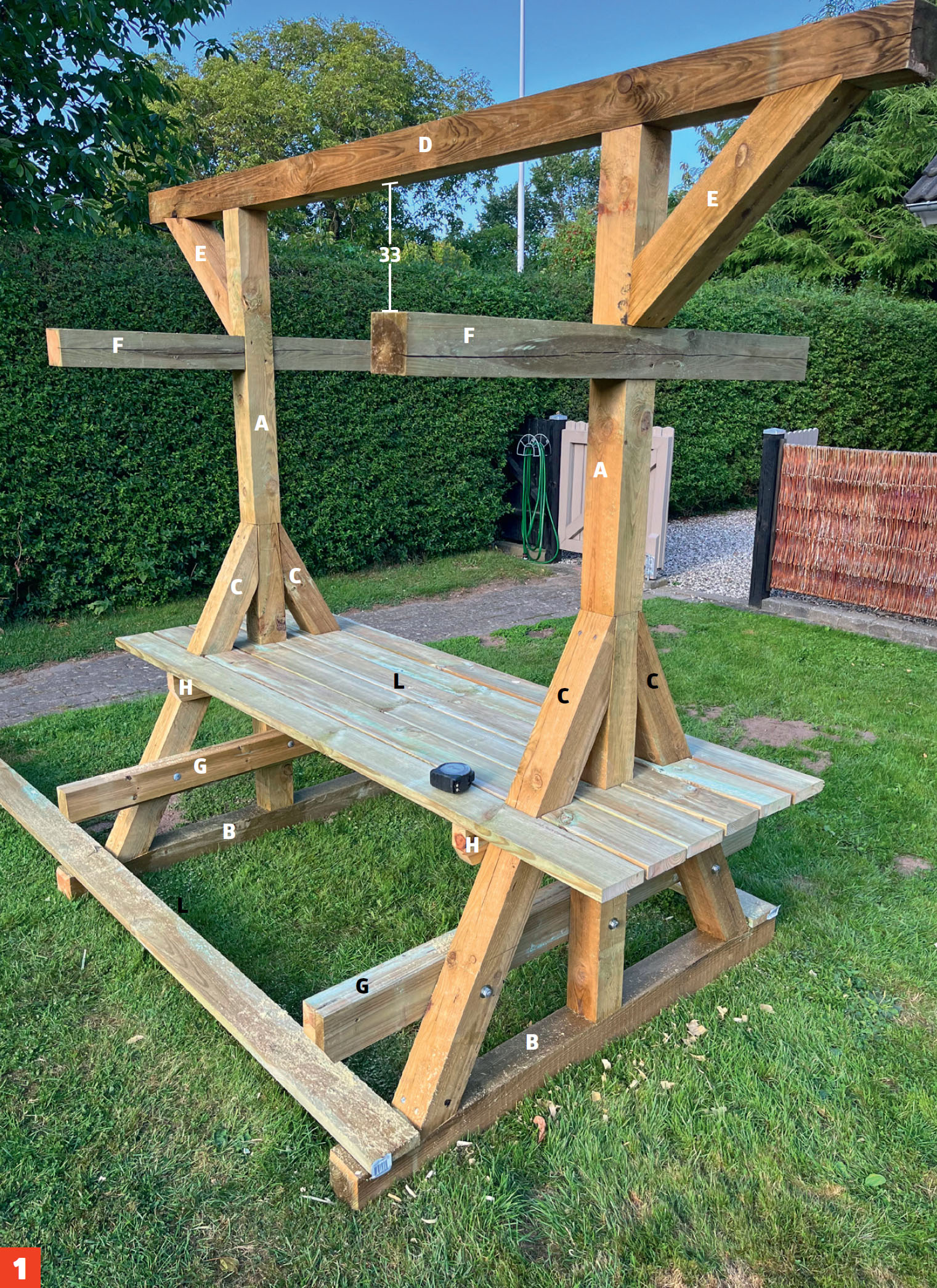

Ovanpå stolparna (A) läggs en nockregel (D) till takreglarna. När nockregeln har fästs mellan stolparna, stabiliserar det konstruktionen. I vardera änden av nockregeln görs ett hack på samma sätt som i stolpe och bottenbjälke till en snedsträva (E). Rakt under snedsträvan fästs en tvärbjälke (F) som ska hålla de två hammarbanden (N) till takreglarna.
02
Bord, bänkar och takkonstruktion
5
Steg
Taket består av takstolar, på vilka en plywoodskiva läggs som täcks med takpapp. Bänksitsarna har bra understöttning, så att de inte börjar svikta, och monteras så att de kan fällas upp.
Montera två tvärslåar på stolparnas insida - en lång tvärslå (G) nederst till bänkar och en kortare (H) 30 cm ovanför till bordsskivan av trallbrädor (L). Tvärslåarna bultas fast i de kraftiga snedsträvorna (C).
Bänkarna består av trallbrädor (M), två stycken till varje bänk. Trallbrädorna fästs i två tvärslåar (Q), som fästs i (G) med bultar. Då kan bänkarna fällas upp, t ex om det ska bli regn, så att de är torra när de fälls ner igen.

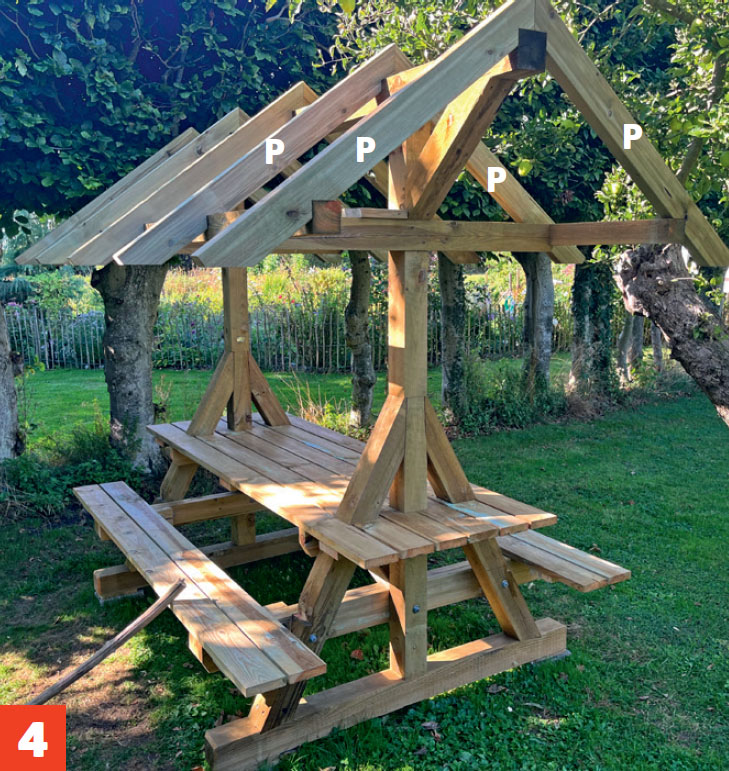

Takreglarna (P) fästs i nockregeln (D) och de två hammarbanden (N) som har fästs i tvärbjälkar (F). Ett hack har sågats i takreglarna (P) både uppe och nere.
Alla takreglar (P) har monterats så nu kan plywoodskivan (S) läggas upp på taket.

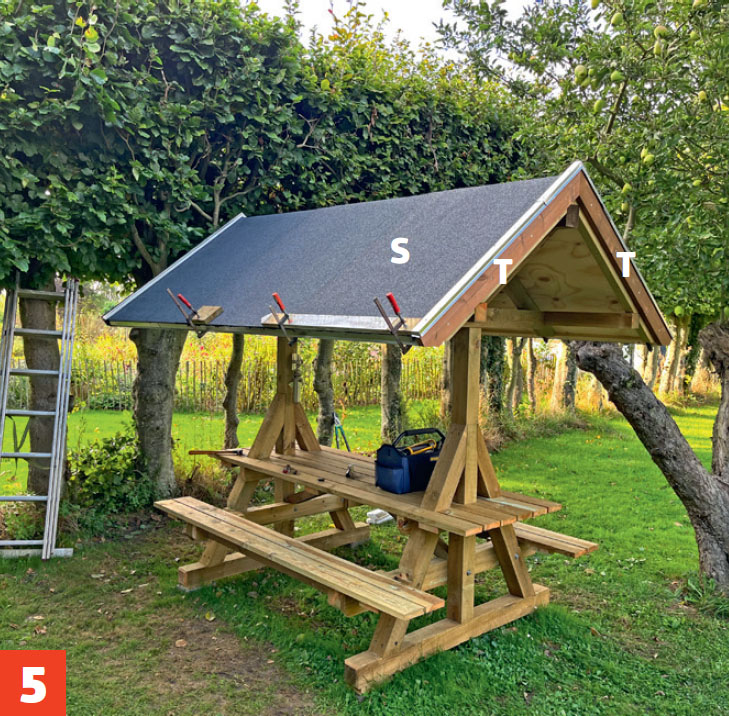

Läg takpapp på plywoodskivan (S) när en takfotsplåt har satts vid takfoten. Vindskivor (T) sätts i takets båda ändar. Ovanpå vindskivorna sätts vindskiveplåtar, så att skarven mellan tak och vindskivor blir helt tät.

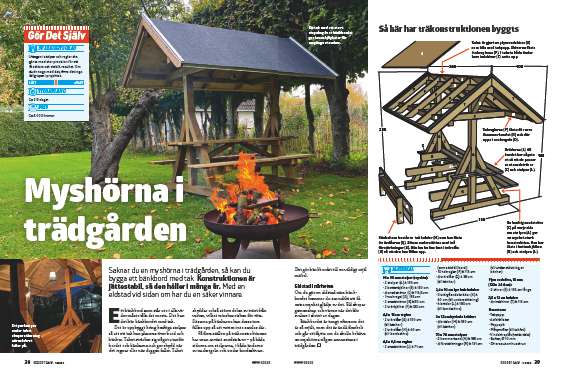

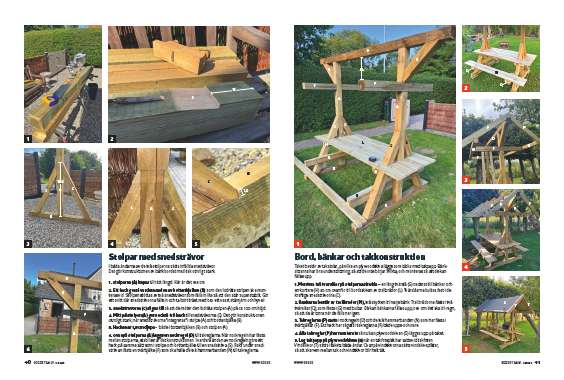

PDF
