Stor nedsänkt eldplats

Skriv ut Spara artikel Du måste vara inloggad för att kunna spara artiklar

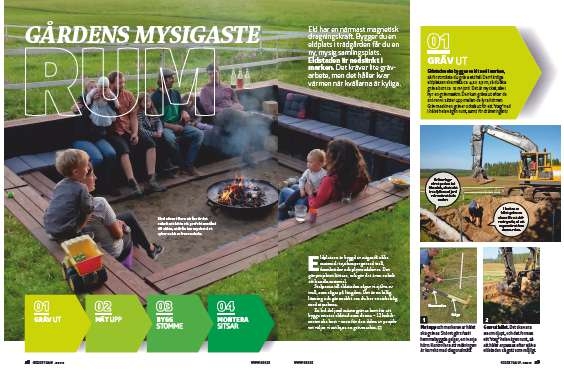

Eld har en närmast magnetisk dragningskraft. Bygger du en eldplats i trädgården får du en ny, mysig samlingsplats. Eldstaden är nedsänkt i marken. Det kräver lite grävarbete, men det håller kvar värmen när kvällarna är kyliga.

Svårighetsgrad
Tidsförbrukning
1 vecka
Pris
5.000 kronor

Med sitsar i flera nivåer är det enkelt att hitta ett perfekt avstånd till elden, utifrån hur mycket det ryker och hur frusen du är.

Intro

Eldplatsen är byggd av några få olika material: tryckimpregnerad trall, formbrädor och plywoodskivor. Det gör projektet lättare, och gör det även enkelt att handla material.

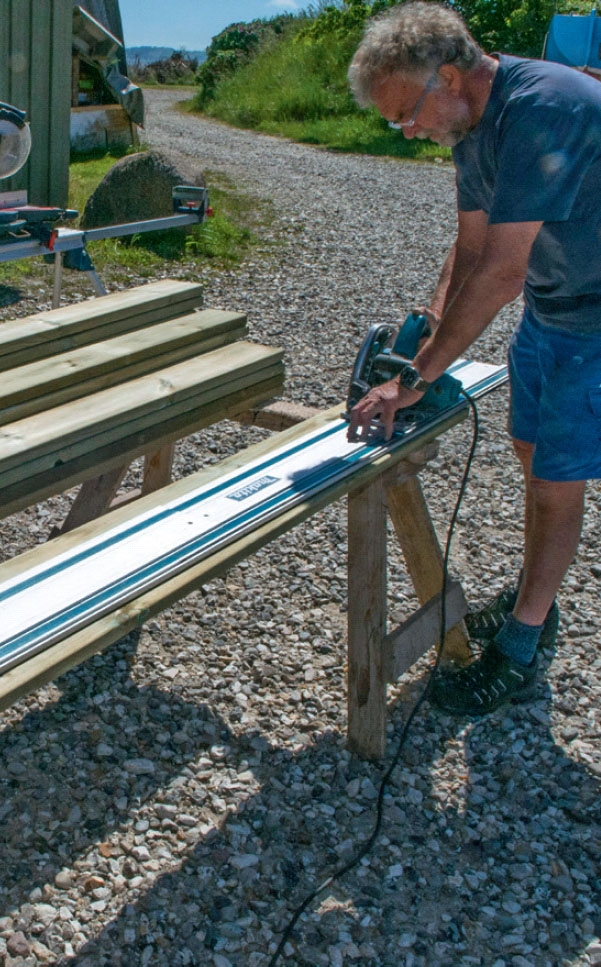

Stolparna till eldstaden sågar vi själva av trall, som sågas på längden. Det är en billig lösning och går snabbt om du har en cirkelsåg med styrskena.

En hel del jord måste grävas bort för att bygga en stor eldstad som denna – 12 kubikmeter ska bort – men för den delen av projektet väljer vi att hyra en grävmaskin.

Instruktion

Gräv ut

Låst innehåll

logga in or buy access eller köp tillgång för att läsa detta avsnitt

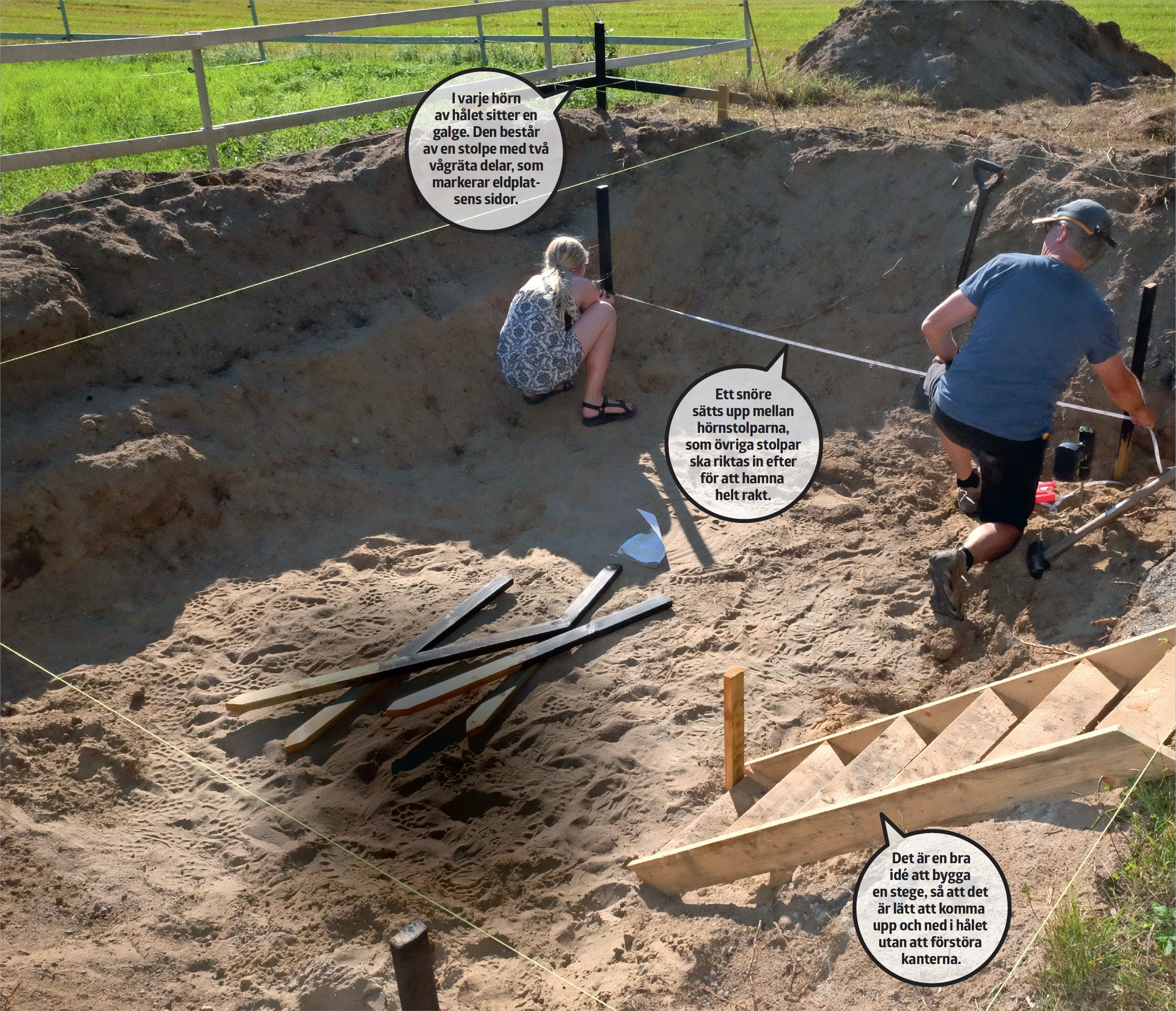

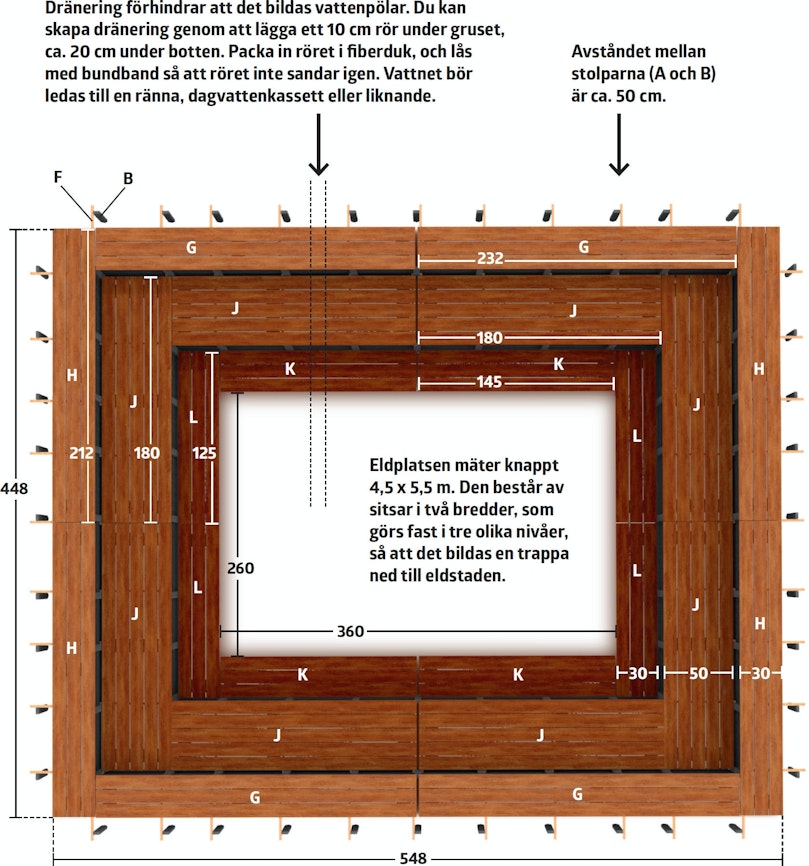

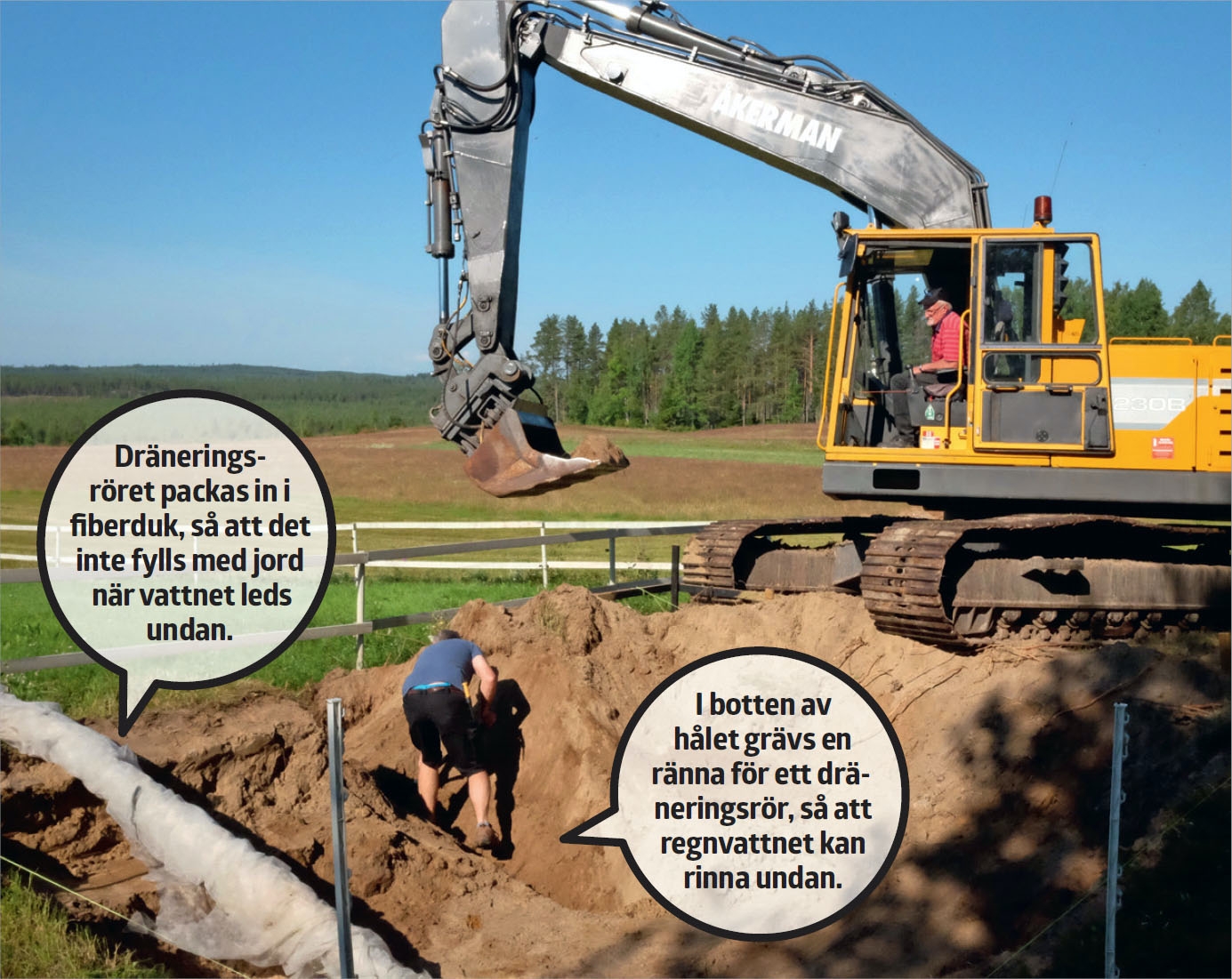

Eldstaden ska byggas en bit ned i marken, så först måste du gräva ett hål. Den färdiga eldplatsen ska mäta ca. 4,5 x 5,5 m, så du ska gräva bort ca. 12 m³ jord. Det är mycket, så vi hyr en grävmaskin. Den kan gräva ut efter de snören vi sätter upp mellan de fyra hörnen. Grävmaskinen gräver också ut för ett “steg” ned i hålet hela vägen runt, samt för dräneringsrör.

1

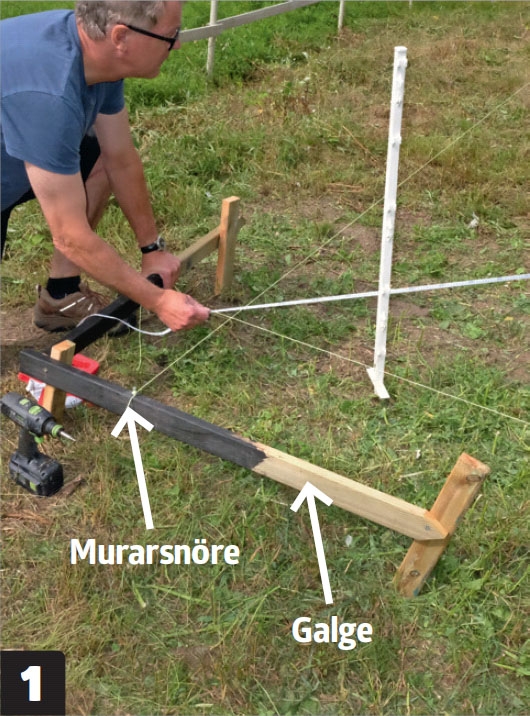

Mät upp och markera var hålet ska grävas. Snöret görs fast i hemmabyggda galgar, en i varje hörn. Kontrollera att mätningen är korrekt med diagonalmått.

2

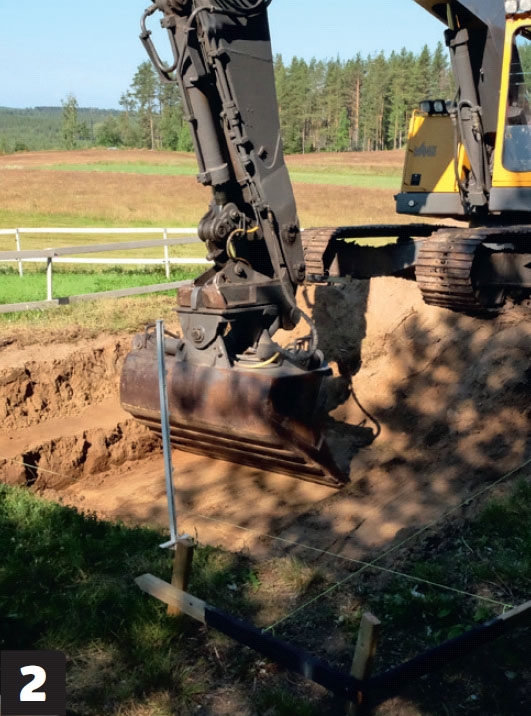

Gräv ut hålet. Det ska vara 85 cm djupt, och det formas ett “steg” hela vägen runt, så att hålet anpassas efter själva eldstaden så gott som möjligt.

Mät upp

Låst innehåll

logga in or buy access eller köp tillgång för att läsa detta avsnitt

Nu ska det mätas upp för eldplatsens hörnstolpar, så att de hamnar helt perfekt. Det är viktigt, så att stommen blir vinkelrät. När alla fyra hörnstolpar är på plats spänner du upp ett murarsnöre mellan dem, så att eldplatsens sidor blir markerade. Det gör det enkelt att sätta upp resterande stolpar. De ska bara riktas in efter snörena för att hamna helt rakt.

1

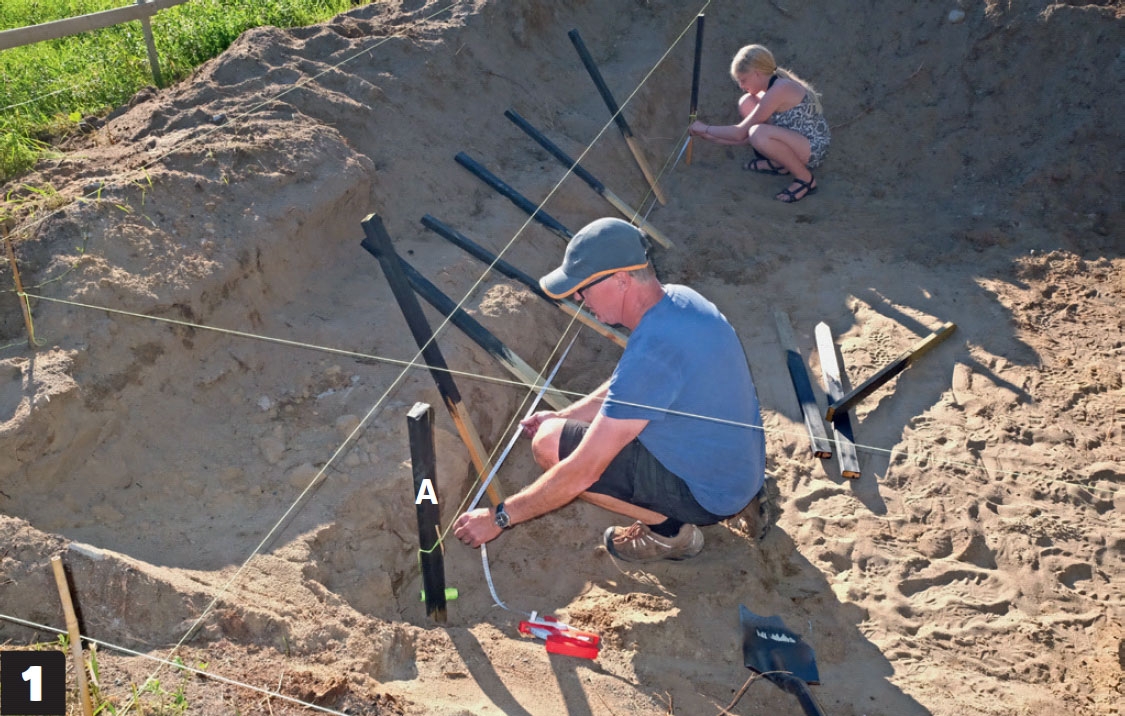

Mät upp för hörnstolparna, så att du kan dra snöret längs alla fyra sidor. Här görs murarsnöret fast i den ena hörnstolpen.

2

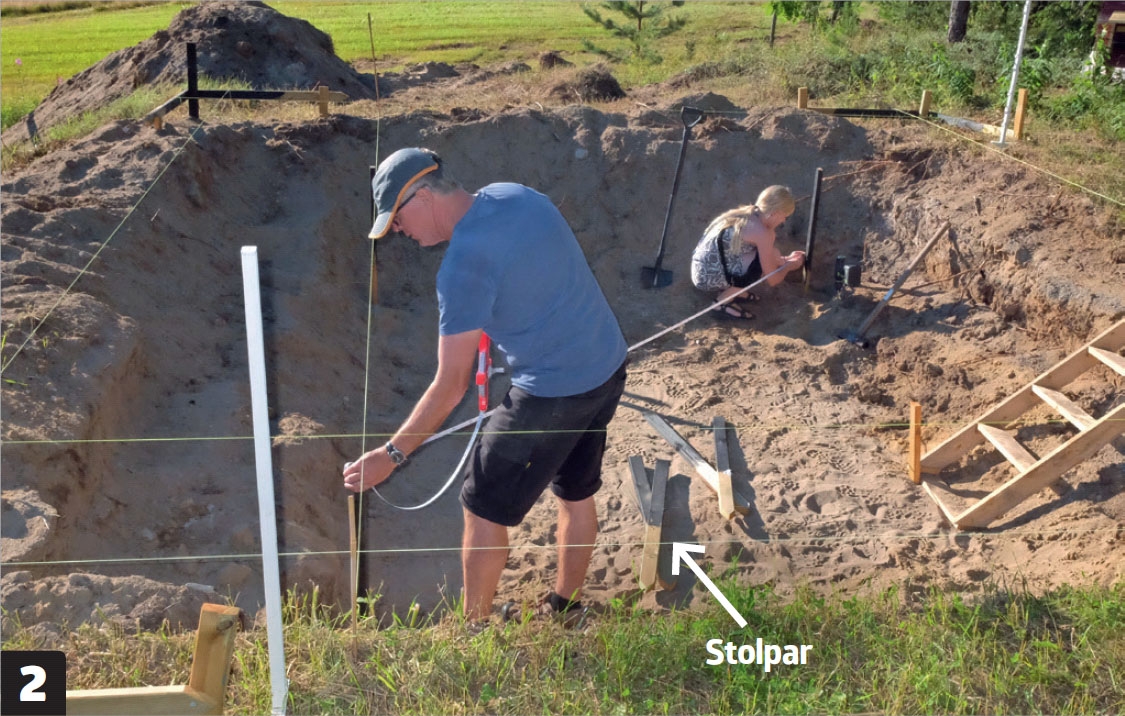

Kontrollera diagonalmåttet från hörnstolpe till hörnstolpe tvärs över hålet i alla fyra hörn. Använd ett murarsnöre och håll det stramt mellan de två stolparna som du mäter mellan. Det är viktigt att de två diagonalmåtten är identiska - då är stommen vinkelrät.

3

Kontrollera att hörnstolparna är lodräta. När de är det bankar du fast dem ordentligt och spänner upp ett murarsnöre mellan dem.

Bygg stommen

Låst innehåll

logga in or buy access eller köp tillgång för att läsa detta avsnitt

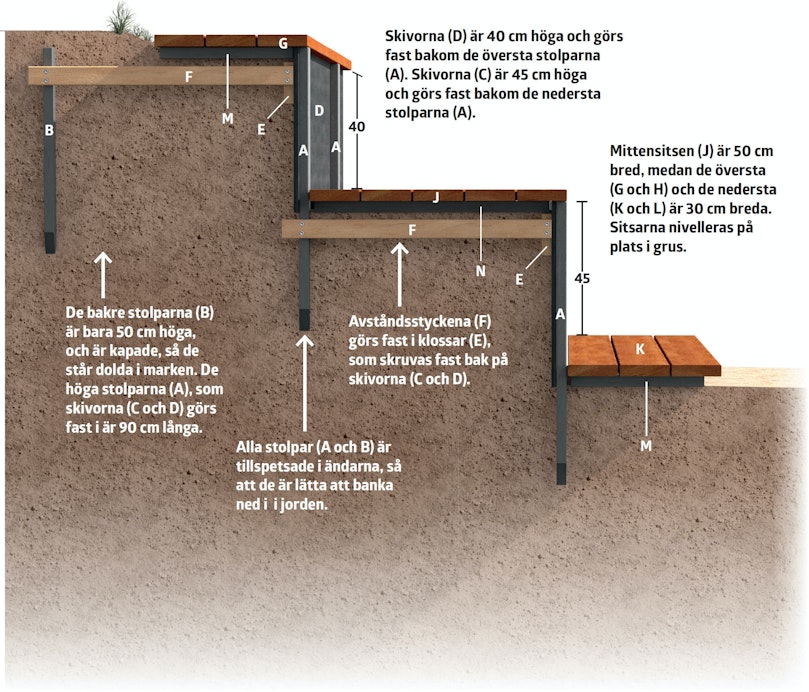

Eldplatsen består av en trästomme byggd av stolpar av tryckimpregnerad trall och skivor av vattenfast plywood. Det ska sättas flera stolpar i olika nivåer, som skivorna kan fästas i. Skivorna håller kvar jorden i de två “stegen” som leder ned till den nedsänkta eldstaden. När alla stolpar och skivor är på plats fyller vi upp med grus som bildar underlaget för sitsarna.

1

Placera de övriga stolparna (A) mellan hörnstolparna. Börja med den ena långsidan, där du sätter stolparna med 50 cm mellanrum. Det är lite större avstånd mellan hörnstolparna och stolpe nummer två, då skivorna förlängs lite längst ut för att det ska gå ihop.

2

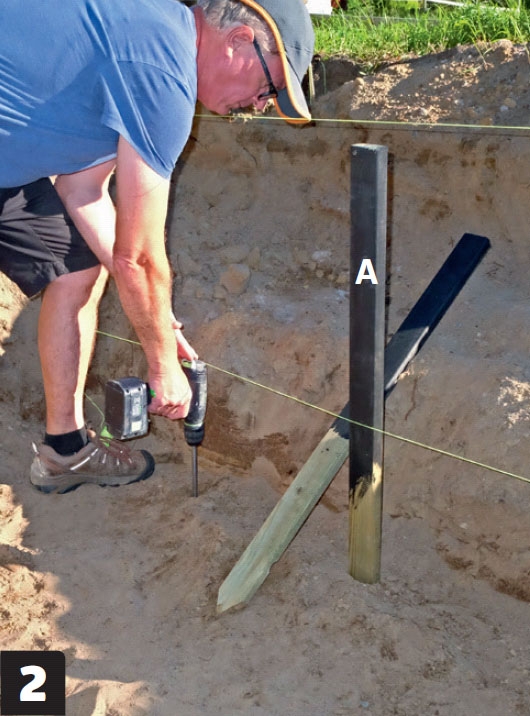

Förborra ev. för stolparna innan du bankar ned dem i marken, om den är mycket hård. Det är den här, men det löser ett 16 mm betongborr.

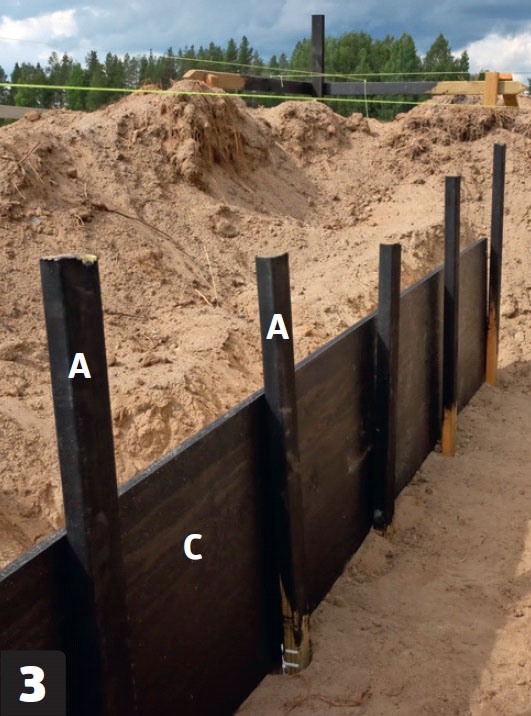

3

Sätt sitsarna (C) längs stolparna (A), när alla stolpar är på plats. Börja med den ena långsidan. Stolparna sågas av i toppen senare.

4

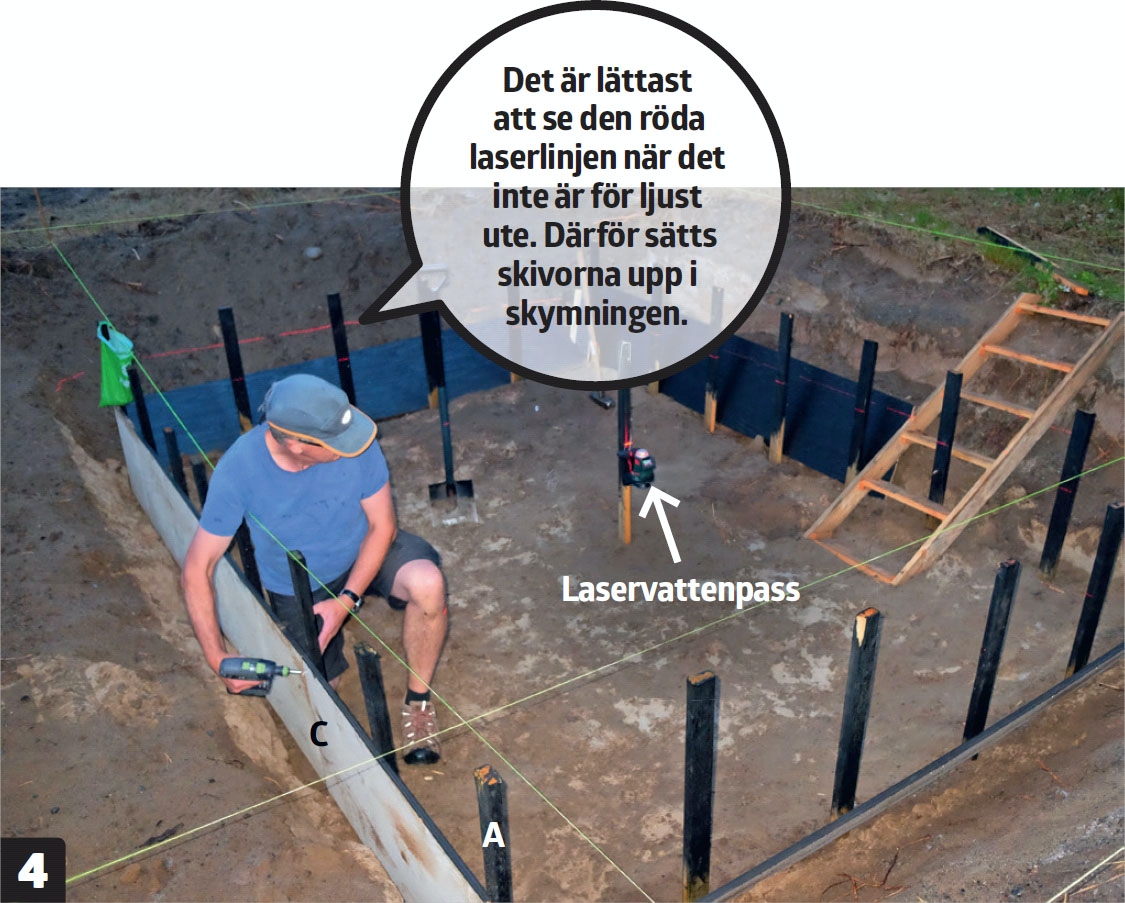

Gör fast skivorna (C) i stolparna (A) hela vägen runt. Skivorna ska placeras i samma höjd. Det är lätt att mäta upp för skivornas höjd med ett laservattenpass, där linjen kan ses hela vägen runt (360 grader). Laservattenpasset placeras i mitten, och när skivans kant linjerar med laserlinjen görs skivan fast med 4 x 40 mm skruvar.

5

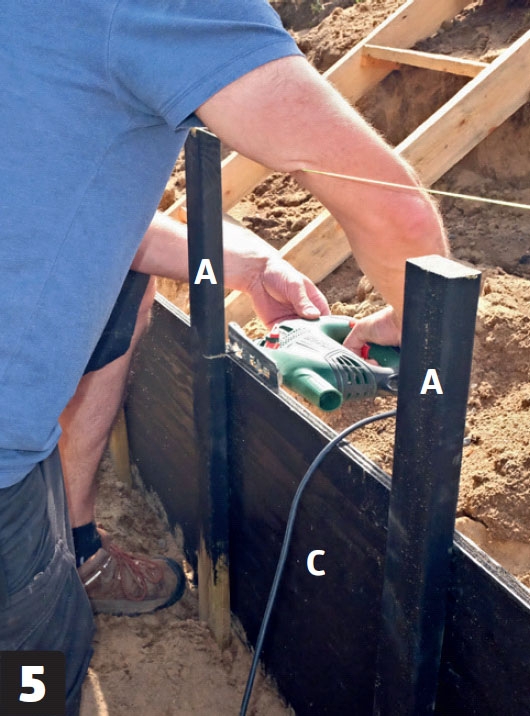

Kapa stolparna (A) i toppen, när alla skivor (C) i första raden är fastskruvade. Kapa med en sticksåg. Finjustera ev. efteråt med hobbykniv och slippapper.

6

Placera nu stolparna (A) i nästa rad. Använd ett snöre att rikta in stolparna efter, och placera dem med 50 cm mellanrum. Förborra ev. i marken.

7

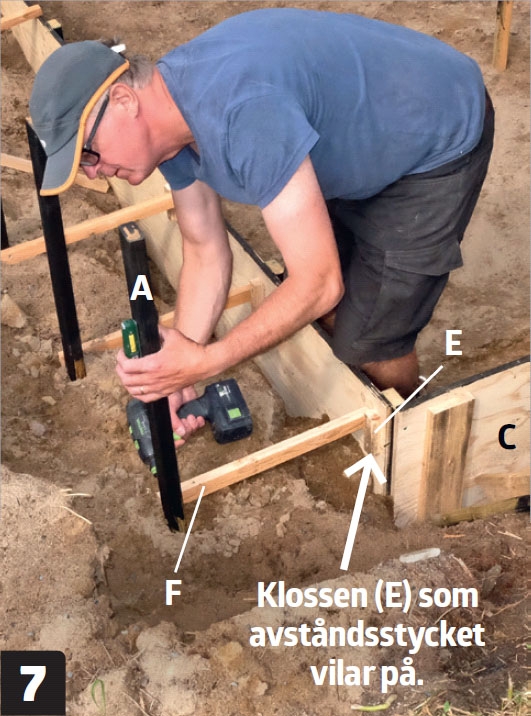

Montera avståndsstycken (F) mellan de två stolpraderna. De fästs med 4,5 x 60 mm skruvar i en ca. 10 cm kloss (E) som är monterad på skivan (C).

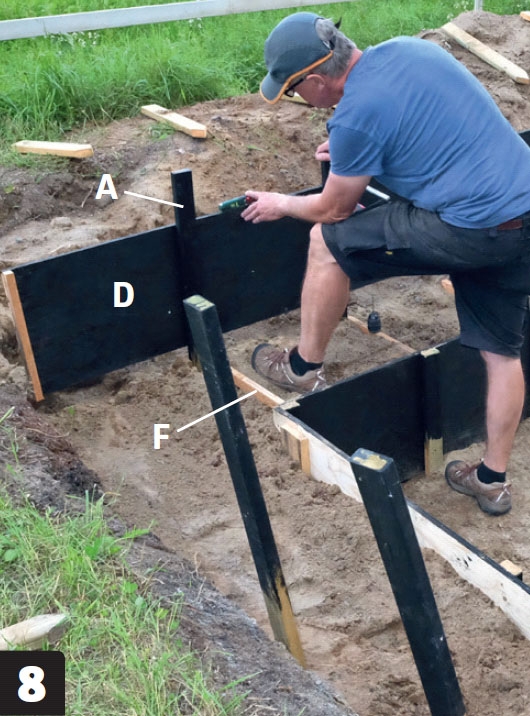

8

Sätt upp nästa rad skivor (D). Använd laservattenpasset, så att skivorna hamnar i exakt rätt höjd. Se till att stolparna sitter lodrätt.

9

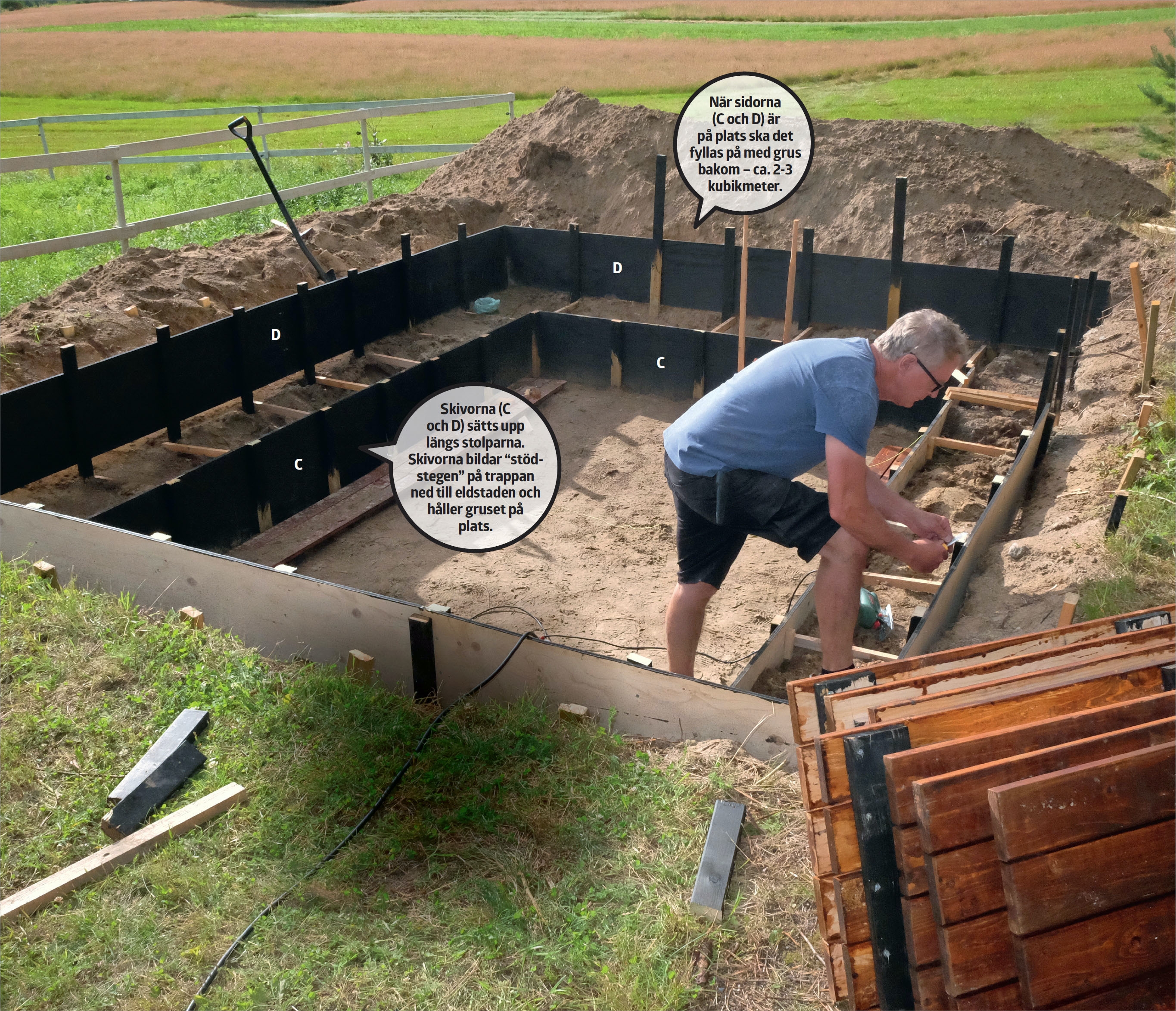

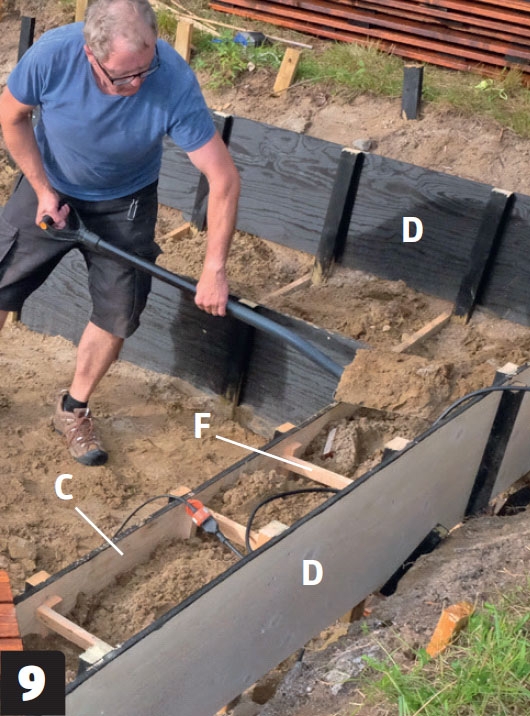

Fyll upp med grus mellan de två skivraderna (C och D), när alla sitter på plats. Gruset ska vara underlag för sitsarna, så det ska upp i samma nivå.

10

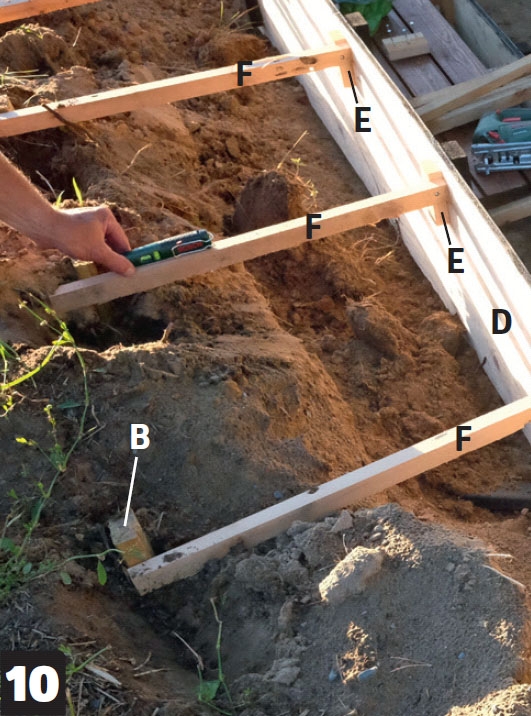

Banka ned stolpar (B), och montera avståndsstycken (F) i klossar (E). Se till att avståndsstyckena är vågräta. Stolparna kapas så att de döljs under jord.

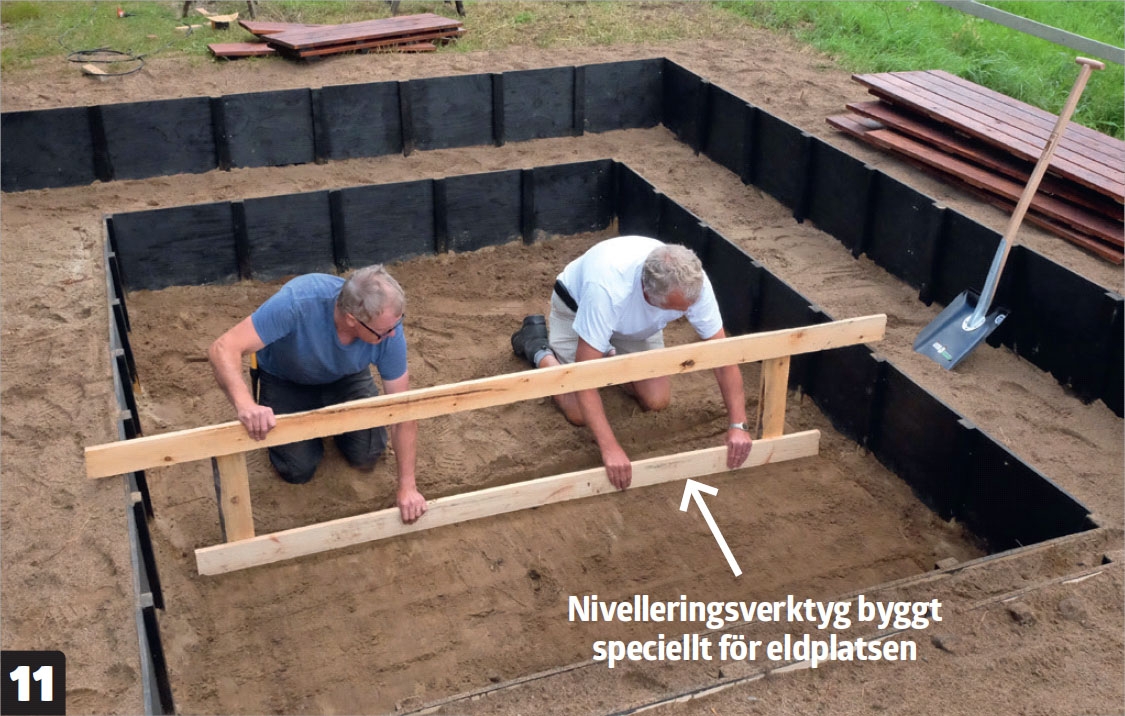

11

Botten ska fyllas upp, komprimeras och nivelleras. Det är en god idé att bygga ett nivelleringsverktyg som passar eldplatsen. Det går snabbt. När verktyget dras längs skivornas kant är det lätt att få en enhetlig botten med samma avstånd till kanten över hela ytan.

Montera sitsarna

Låst innehåll

logga in or buy access eller köp tillgång för att läsa detta avsnitt

Vi gör sitsar i två olika bredder. De breda (J) byggs av fem formbrädor, de smala (G, H, K och L) av tre. Brädorna fogas samman med hjälp av tvärslåar (M och N), som skruvas fast på undersidan. Om sitsarna ska målas är det en klar fördel att göra det innan du bygger ihop dem. Här har vi strukit sitsarna med grundningsolja och trälasyr. Tvärslåarna målas svarta.

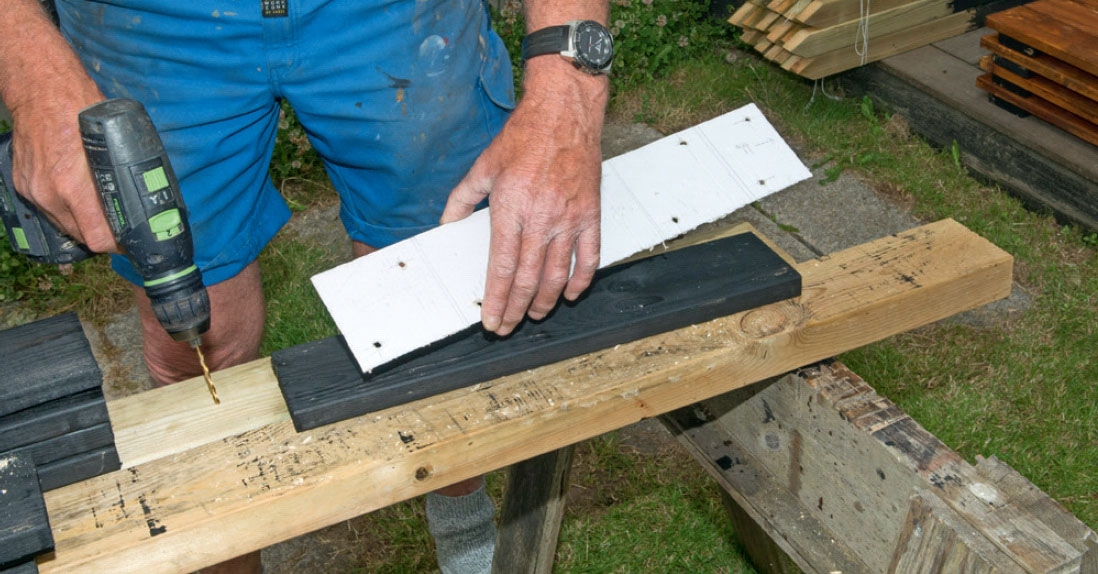

1

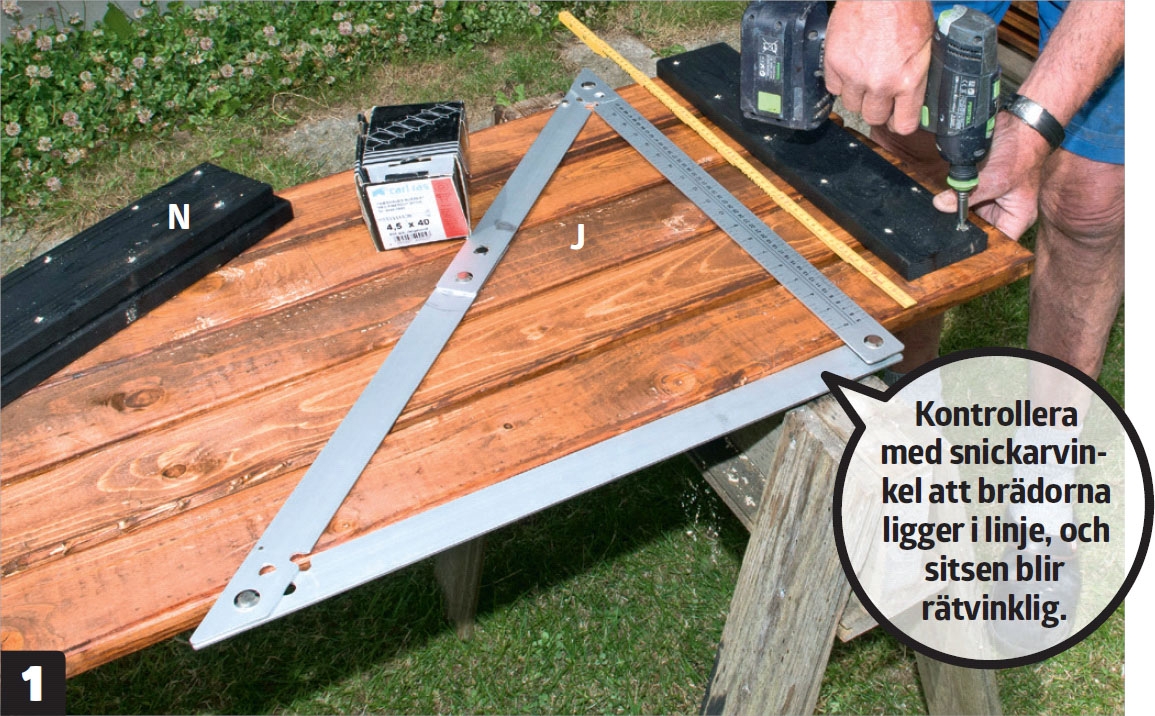

Sitsarna byggs ihop. De består av fem trallbrädor (J), som fogas samman med fyra tvärslåar (N). De görs fast på undersidan med 4 x 40 mm skruvar. Börja med den yttersta i ena änden. Luften fördelas jämnt mellan brädorna innan du skruvar fast tvärslåarna. Förborra i tvärslåarna så undviker du att träet spricker.

2

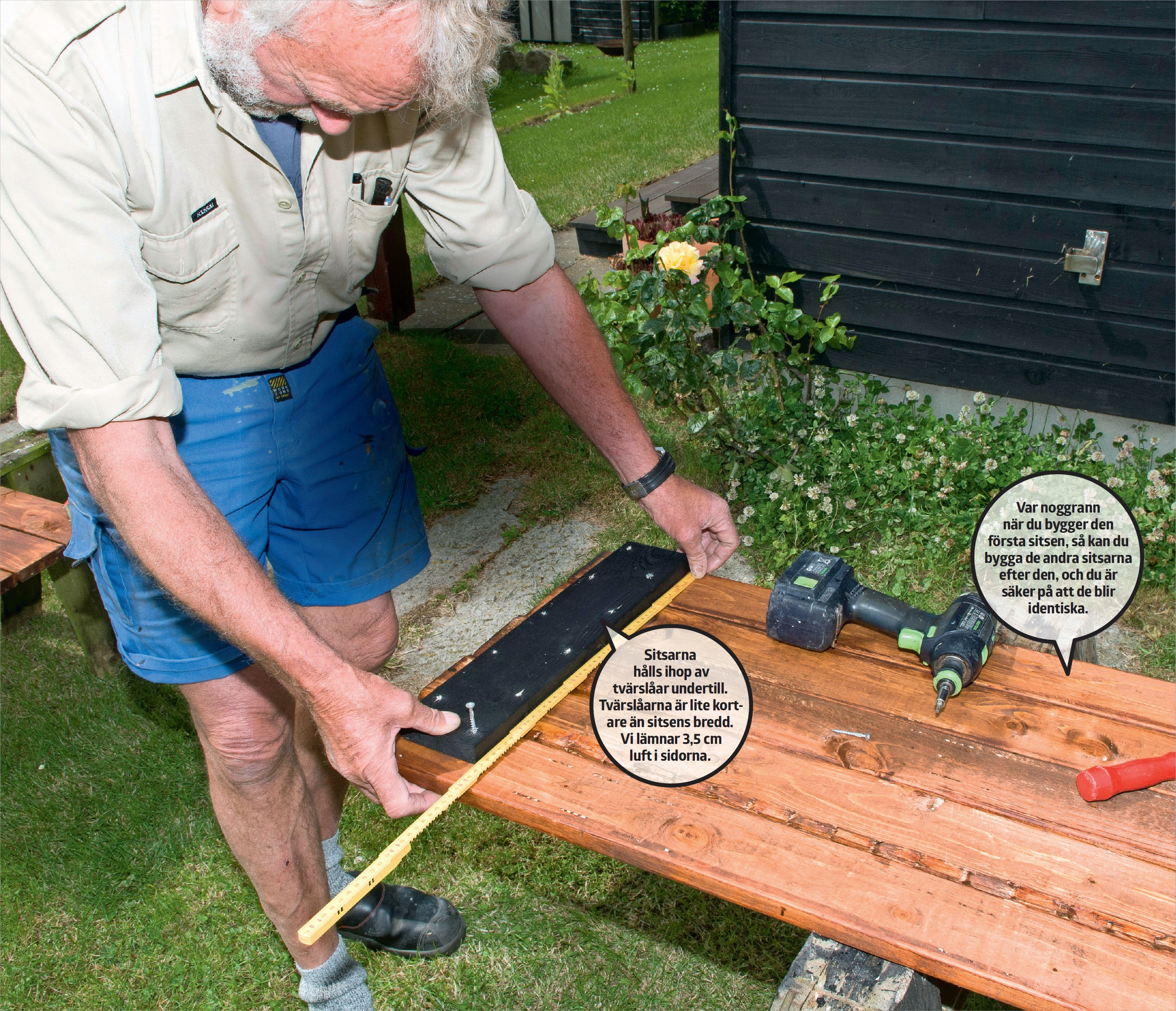

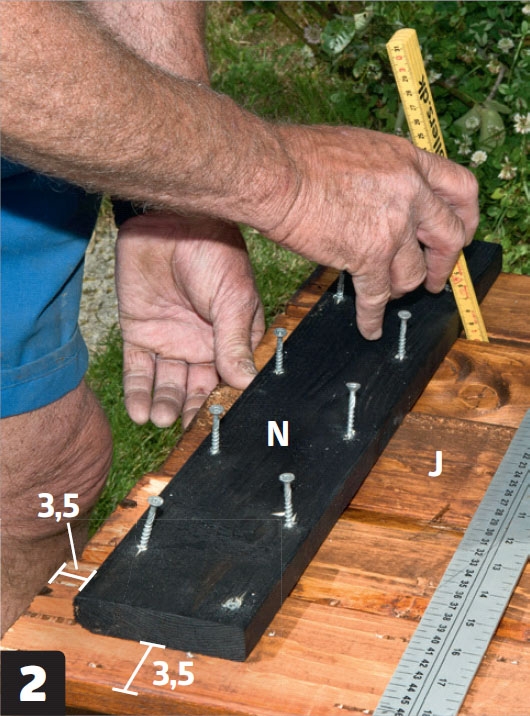

Montera tvärslån (N) i den andra änden. Tumstocken används för att säkra samma avstånd mellan brädorna, innan tvärslån skruvas fast.

3

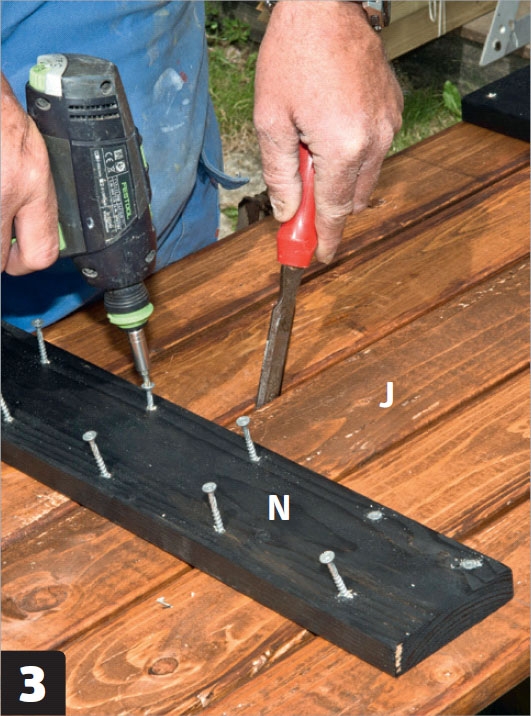

Skruva fast de två mittersta tvär slåarna (N). Träet kan slå sig lite, men du kan bända det på plats med ett stämjärn t.ex., innan du skruvar fast dem.

4

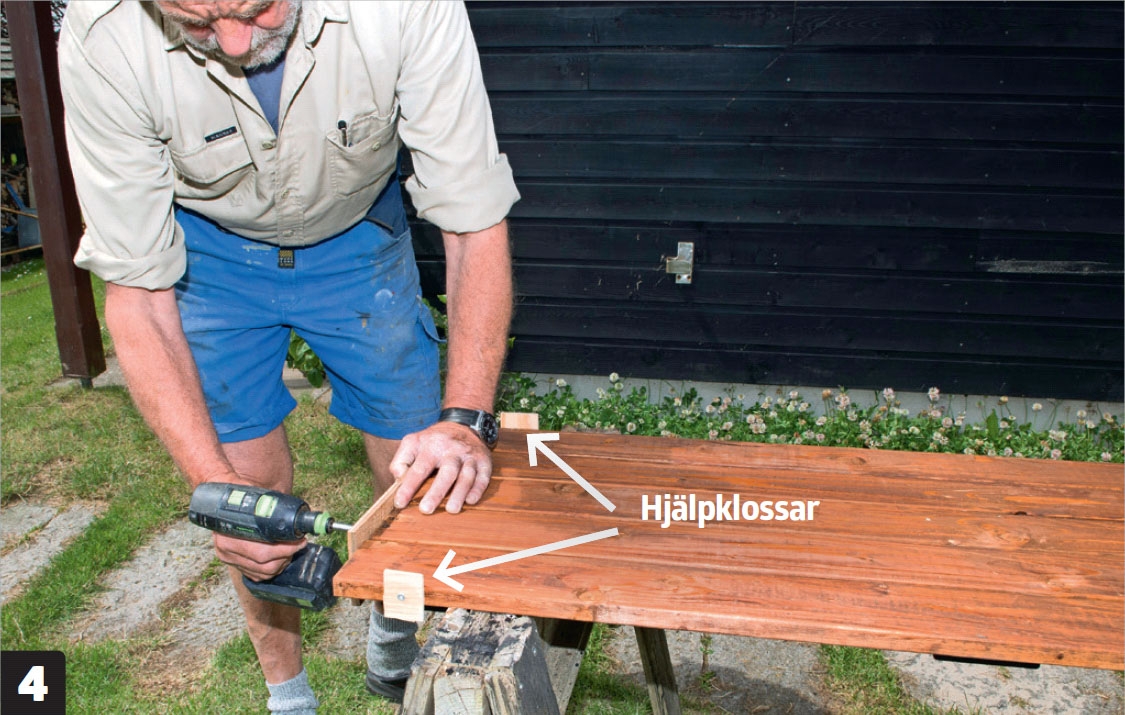

Skruva fast de små klossarna på kanten när du är klar med den första sitsen. Då kan du använda den som mall för de andra sitsarna. Med klossar på kanterna är det bara att lägga upp brädorna till nästa sits, utan att du behöver mäta. Här har vi använt några plywoodbitar som skruvas fast tillfälligt på kanterna.

5

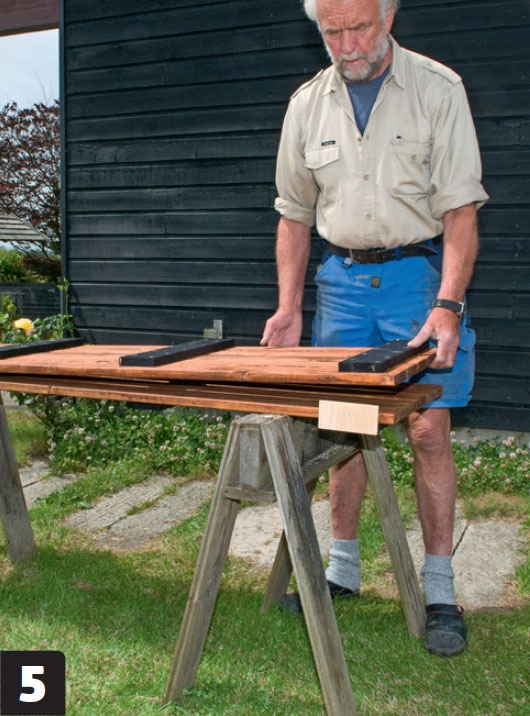

Nästkommande sitsar byggs ovanpå den första. Det är lätt att rikta in brädorna efter klossarna i kanten. De smala sitsarna byggs på samma sätt.

6

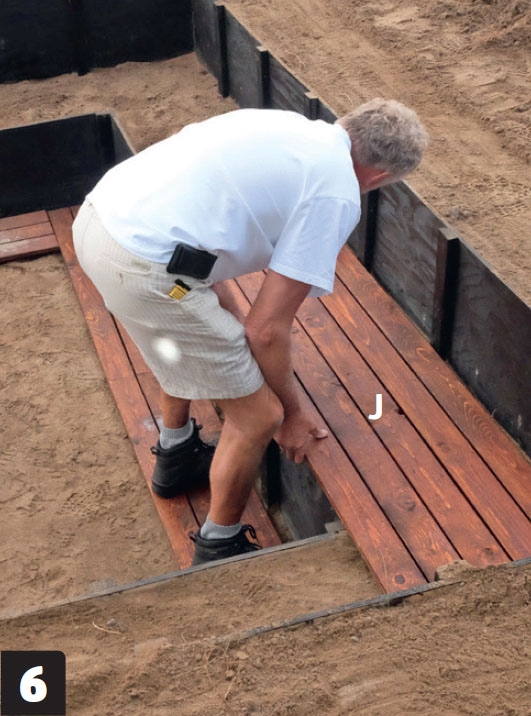

De färdiga sitsarna läggs på plats på träskelettet. De läggs bara ovanpå gruset, som är lätt att nivellera så att sitsarna ligger plant och stabilt.

7

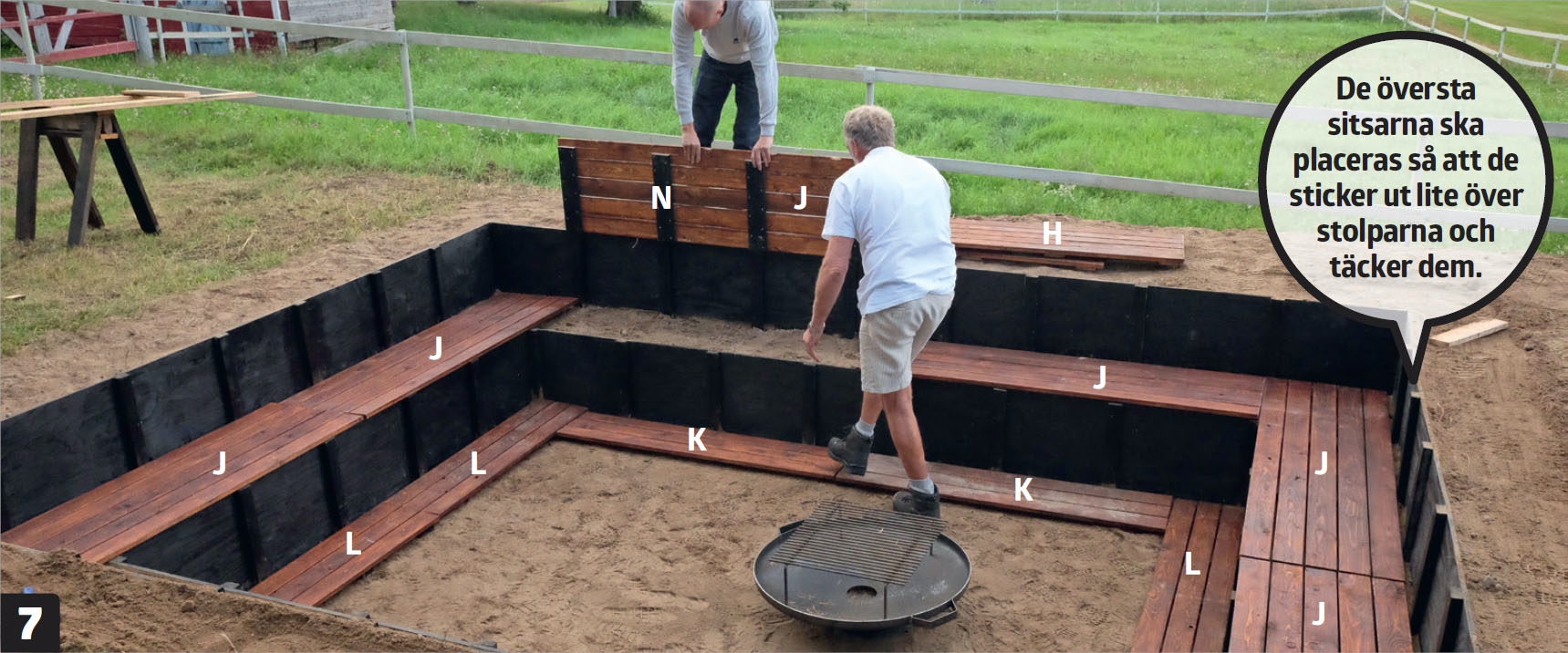

Nu är det ordning och reda på alla sitsar nere runt eldstaden. Den sista breda sitsen ska läggas på plats. Det är ca. 0,5 cm luft mellan sitsarna, vilket gör att det finns utrymme till att lirka dem på plats. På den översta kanten ska det vara smala sitsar, så att man kan sitta även där. Längs med kanten i botten läggs också “sitsar” som underlag för fötterna, så att man inte behöver gå i gruset.

8

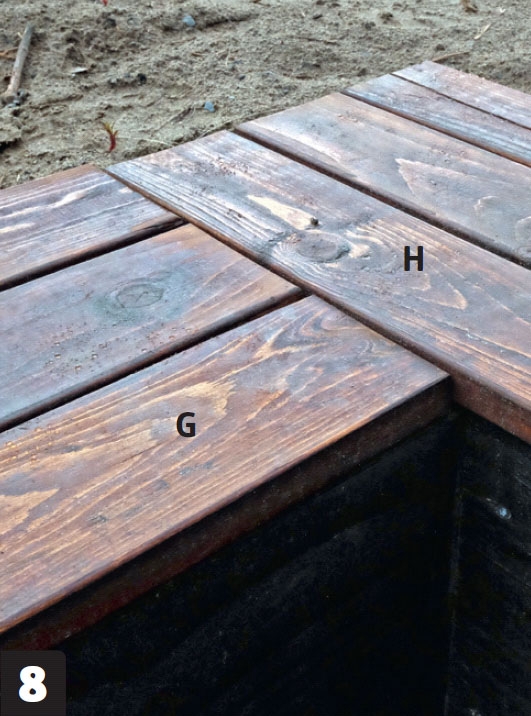

Lägg de smala sitsarna på plats på den översta kanten. De nivelleras också på plats i det underliggande gruset.

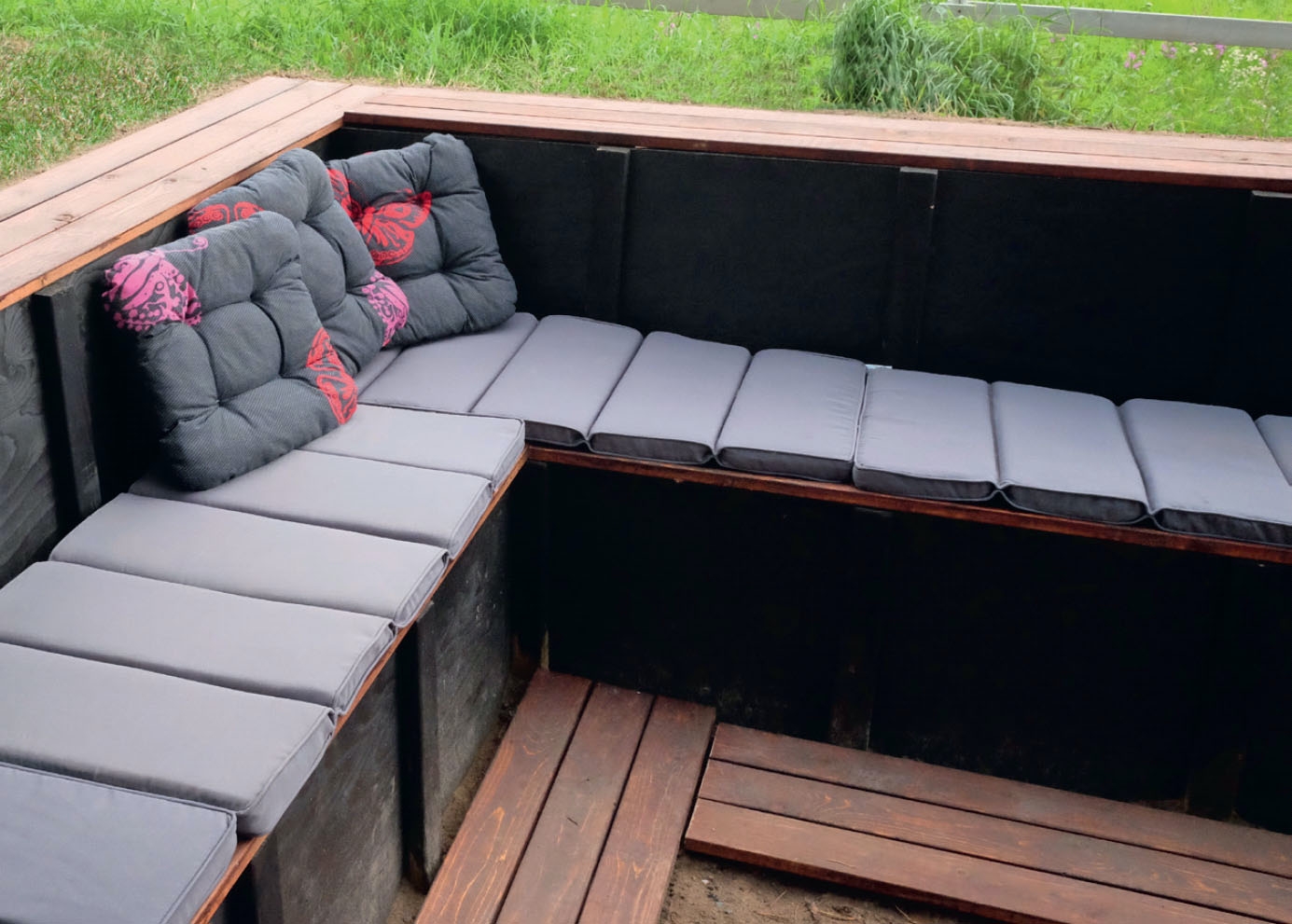

9

Ett mysigt hörn i den nedsänkta eldplatsen med både lä och värme.

Material

Trall, 28 x 120 mm, tryckimp. (kapas till 28 x 58 mm):

  • 52 stolpar (A) à 900 mm
  • 28 stolpar (B) à 500 mm

Trall, 28 x 120 mm, tryckimp. (kapas till 28 x 38 mm):

  • 48 klossar (E) à 100 mm

Plywoodskivor, vattenfast, 15 x 900 x 2.500 mm (sågas upp):

  • 5 skivor (C) à 450 x 2.500 mm

Plywoodskivor, vattenfast, 12 x 1.200 x 2.500 mm (delas i tre):

  • 7 skivor (D) à 400 x 2.500 mm

Formbrädor furu, 21 x 95 mm (kapas till 21 x 45 mm):

  • 48 avståndsstycken (F) à 500 mm

Formbrädor, 21 x 95 mm (till sitsar):

  • 12 toppbrädor (G), 2.320 mm
  • 12 toppbrädor (H), 2.120 mm
  • 40 toppbrädor (J), 1.800 mm
  • 12 toppbrädor (K), 1.450 mm
  • 12 toppbrädor (L), 1.250 mm
  • 60 tvärslåar (M), 265 mm
  • 32 tvärslåar (N), 465 mm

Dessutom:

  • Skruvar: 4 x 40 mm, 4,5 x 60 mm
  • Träimpregnering, grundfärg, träskyddsolja (nyatoh och svart)
  • Grus, 0-4 mm, här 5 kubikmeter
  • Dräneringsrör, 10 mm

Specialverktyg

  • Grävmaskin
  • Sänk-/cirkelsåg med styrskena
  • Krysslaser

Tidsförbrukning

Ca. 1 vecka.

Pris

Ca. 5.000 kr., exkl. grävarbete och eldfat.

Svårighetsgrad

Var noggrann med mätningen till att börja med, så säkerställer du att din stomme blir vinkelrät.

Ritning

logga in or buy access eller köp tillgång

logga in or buy access eller köp tillgång

3D-modell

3D-modell

logga in or buy access eller köp tillgång för att se 3D-modellen

Nedsänkt eldstad

Sittplatser i flera nivåer runt om eldstaden.

Öppna 3D-modell

3D-modell

logga in or buy access eller köp tillgång för att se 3D-modellen

Gräv ut och gör stommen

Trästommen byggs av stolpar i tryckimpregnerat trä och skivor av vattentålig plywood.

Öppna 3D-modell

3D-modell

logga in or buy access eller köp tillgång för att se 3D-modellen

Sittplatserna sätts ihop

Sittplatserna sätts ihop med tvärsträvor på baksidan och placeras hela vägen runt eldstaden.

Öppna 3D-modell

Video

VERKTYG: Så här använder du kap-/gersågen

I den här videon kan du se hur du ställer in och använder sågen, så att du kan använda den fullt ut. Kapsågen är genialisk när du ska såga många likadana korta snitt tvärs över brädor och reglar. Du kan både såga raka, gerade och vinklade snitt i bl a trä, metall, fibercement och laminat – rakt igenom eller exakt så djupt som du vill.

TIPS: Stoppkloss för kapsågen

Tips & Tricks

Tidningsartikel

Ladda ner tidningsartikeln

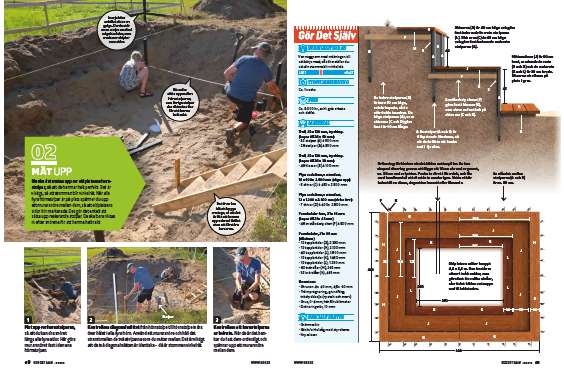

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
