Flytta upp fläktljudet på vinden

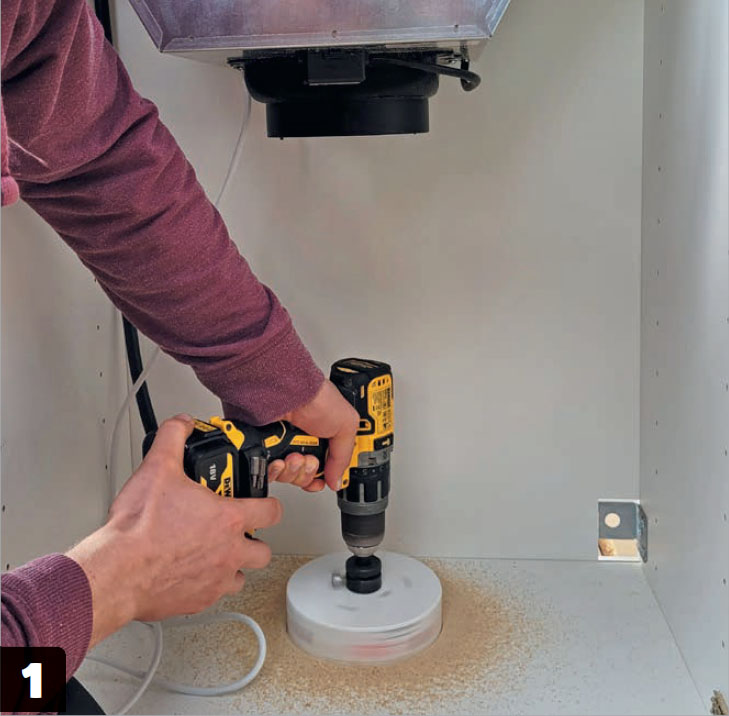

Gör hål till ett Ø125 mm ventilationsrör. Vänd skåpet med fläkten upp och ner. Använd ett lod på ett snöre som dinglar från fläkten, eller mät var ventilationsröret ska gå genom skåpet. Borra ett Ø125 mm hål.

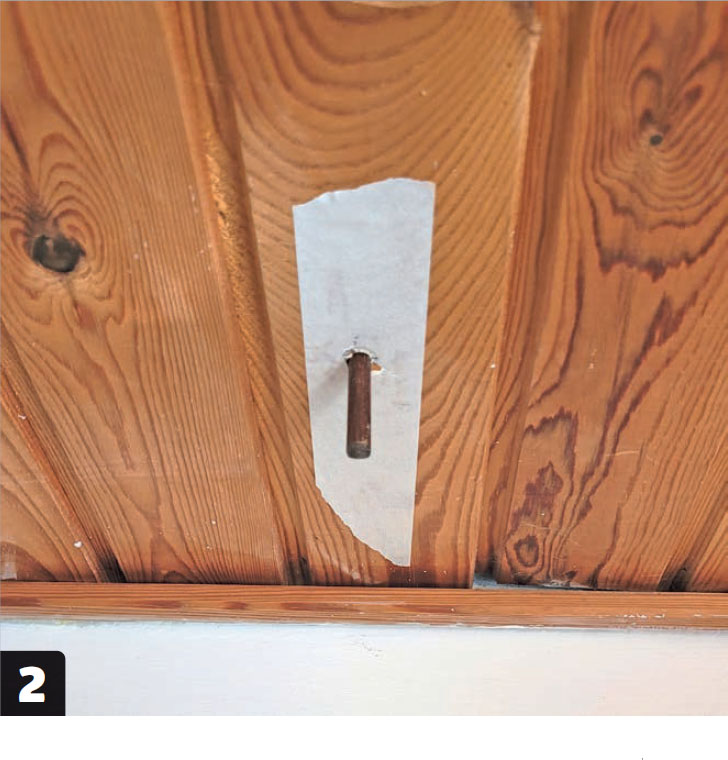

Gör ett litet hål. Mät var ventilationsröret ska gå genom bjälklaget. Borra ett 8-10 mm hål och stick in en pinne. Lokalisera pinnen ovanifrån, ta bort isoleringen runt den och ta bort eventuella dolda kablar etc.

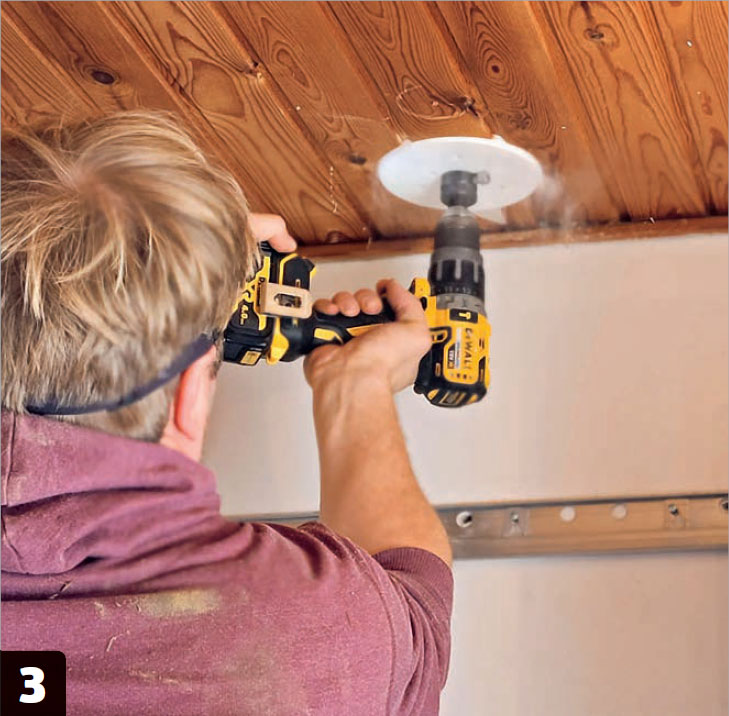

Borra hål i bjälklaget. Börja nerifrån och borra först genom takbeklädnaden och gipslagret ovanför med en Ø125 mm hålsåg. Töm sågen och borra sedan upp genom brädlagret.

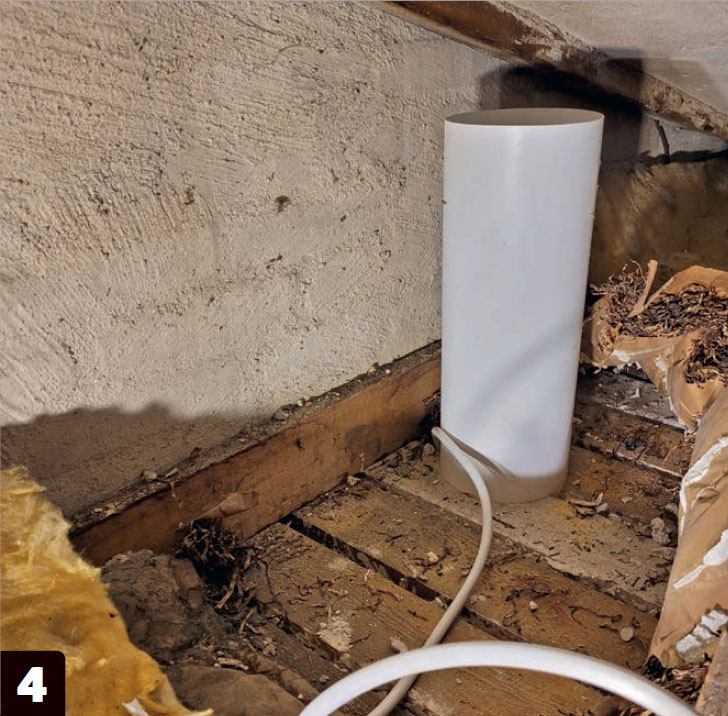

För ett Ø125 mm ventilationsrör upp till vinden. Längden ska motsvara avståndet från fläkten till isoleringens ovansida plus 20 cm. Tryck upp röret så långt som taket tillåter. Styrkabeln dras med ner.

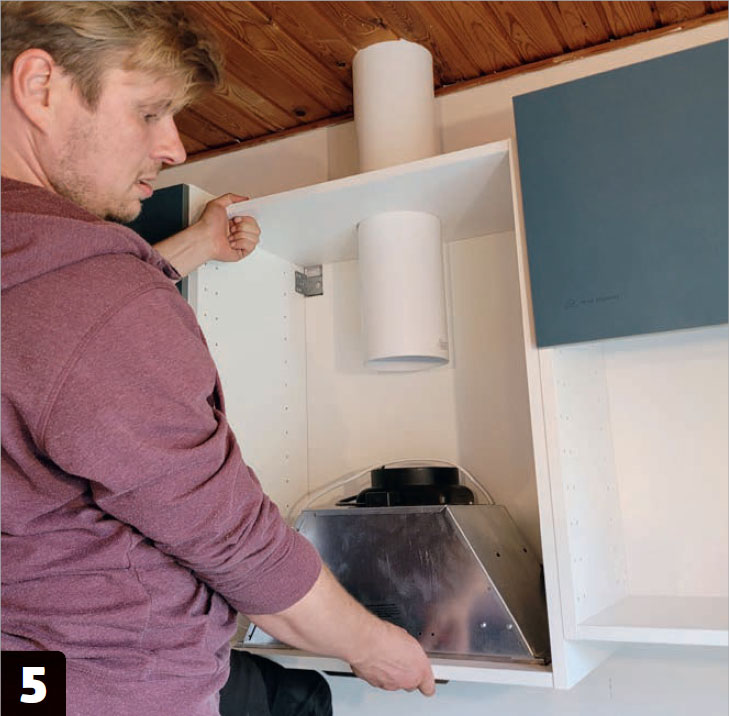

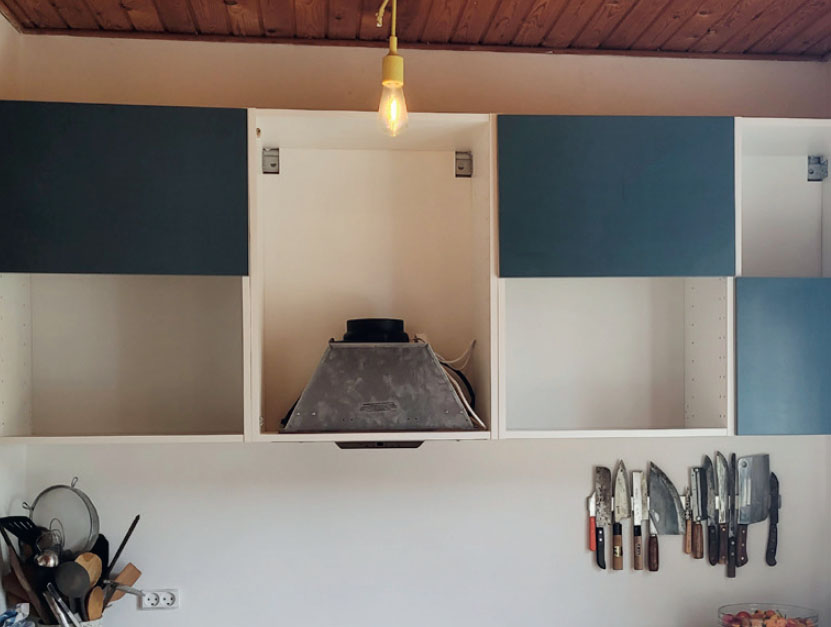

Sätt upp fläktskåpet. Tryck först upp skåpet över ventilationsröret och fäst det. Nu kan du dra ner ventilationsröret över flänsen på fläkten och eventuellt fästa det ytterligare.

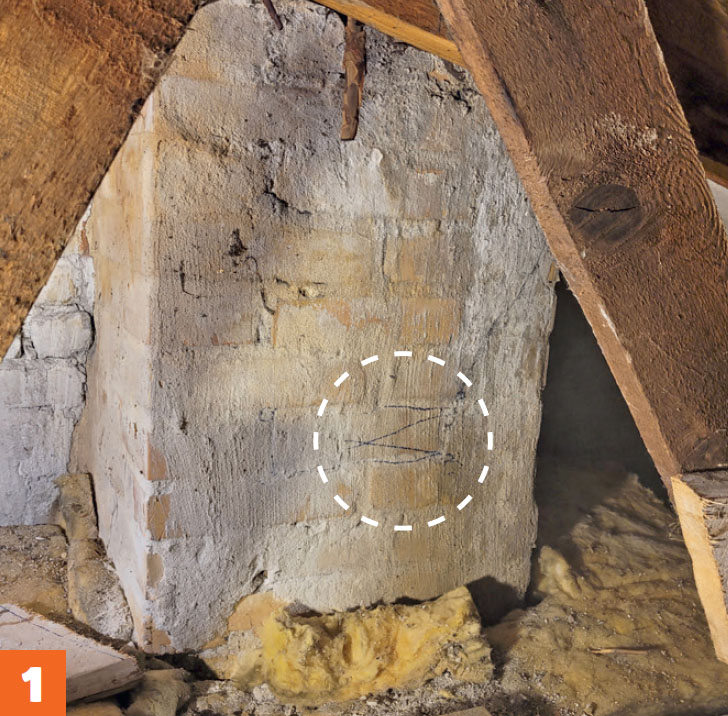

Välj var utblåset ska sitta. Ett Ø125 mm flexrör ska monteras i skorstenen. Därför ska en tegelsten tas bort. Välj en sten vars centrum är lägre än motorns utblås, så att det blir lite fall.

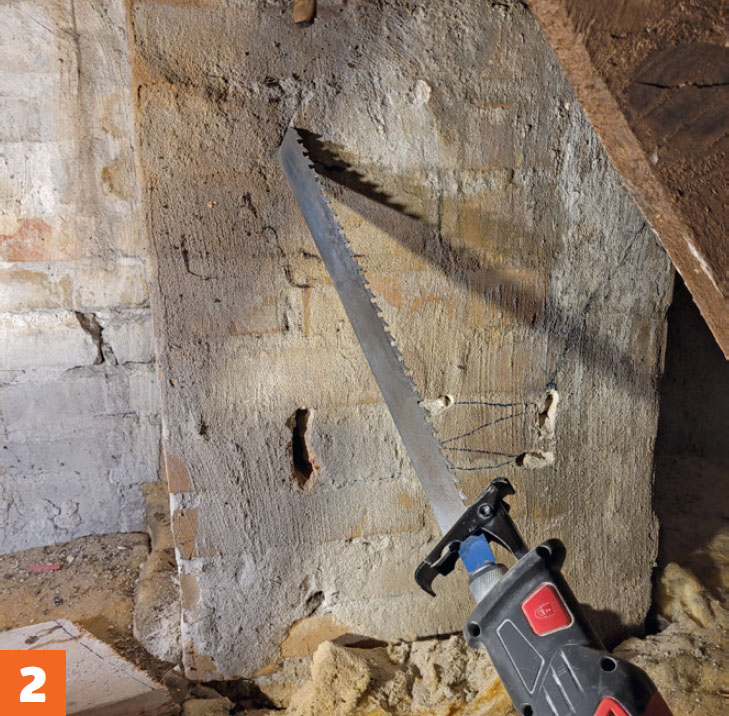

Ta bort fogarna runt stenen. Sätt en fog-/ stenklinga i din tigersåg och använd den för att såga loss den sten som du har valt ut.

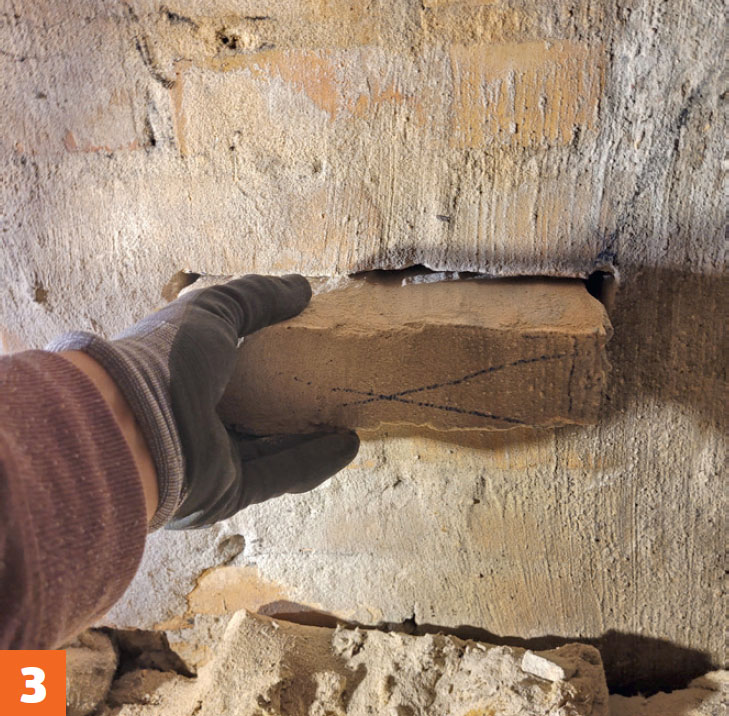

Ta försiktigt bort stenen. Du ska inte slänga bort stenen. Du behöver delar av stenen i samband med att hålet ska tätas igen.

Gör plats för ett Ø125 mm rör. Rita en cirkel med en lite större omkrets, här Ø160 mm, på murverket runt stenen som du har tagit bort. Borra hål längs kanten och ta bort så mycket sten att röret passar.

Förbered för att sätta igen murverket igen. Ett Ø125 mm rör ska nu muras fast i hålet. Dammsug hålet i skorstenen och fukta därefter murverket. Nu kan du lägga en rejäl omgång murbruk på ytorna.

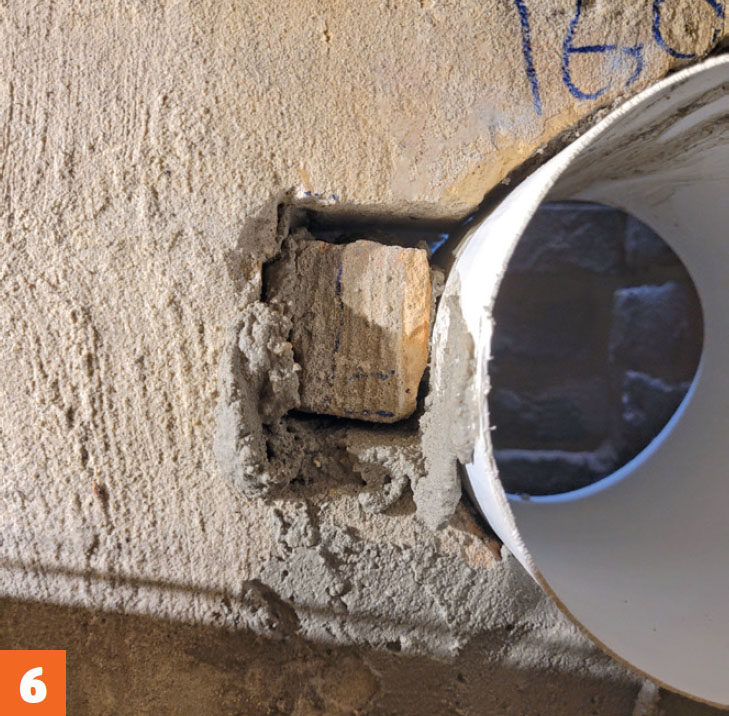

Sätta igen hålet med bruk och sten. Fäst först en bit Ø125 mm plaströr i skorstenen och fyll tomrummet runt det med bruk och bitar av den tegelsten som du tog bort först. Fyll ordentligt med murbruk.

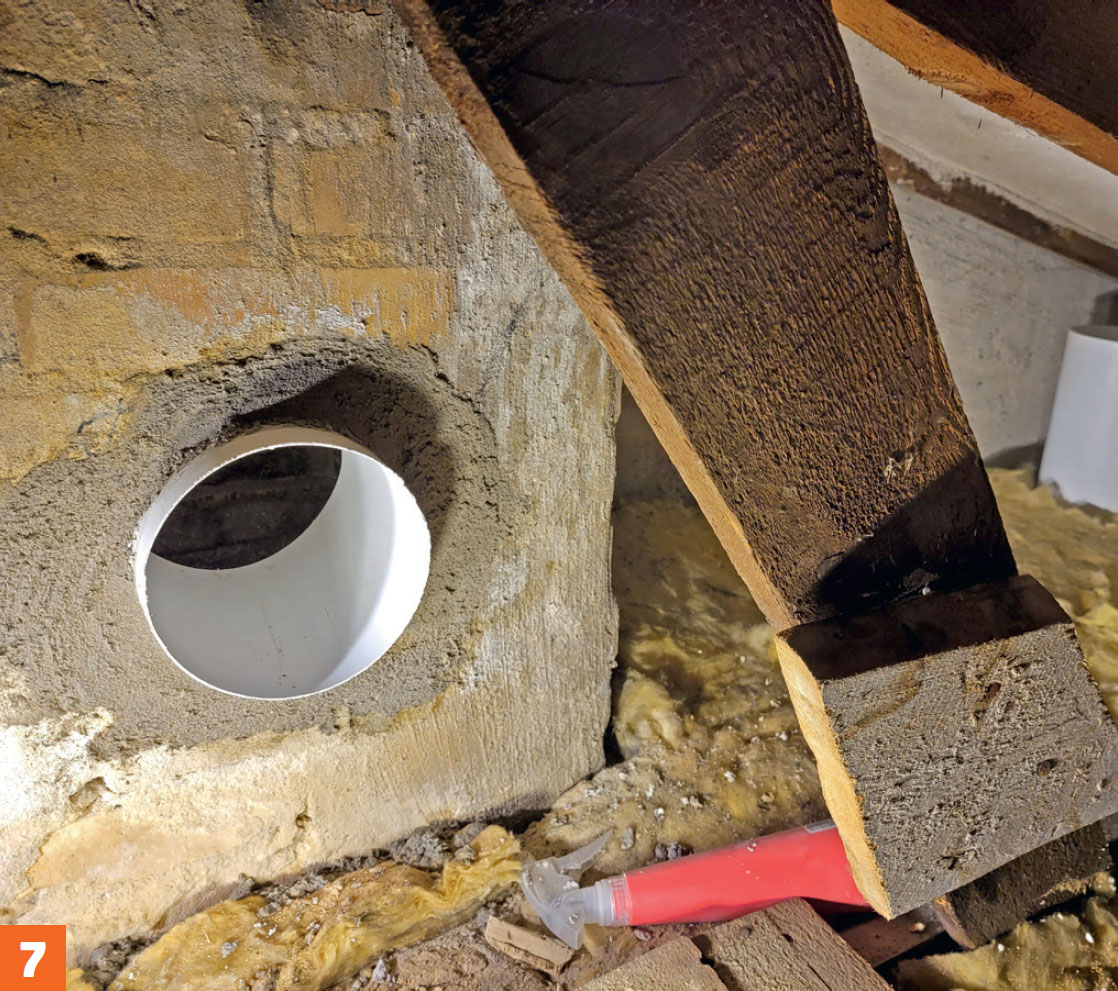

Borsta bruket med en fuktig murarkvast. När plaströret sitter ordentligt på plats i skorstenen ska murbruket jämnas ut. Detta gör du med en våt styv murarkvast. Se till att ytan blir helt tät. Om murbruket är löst och inte sluter tätt runt röret ska du lägga på mer.

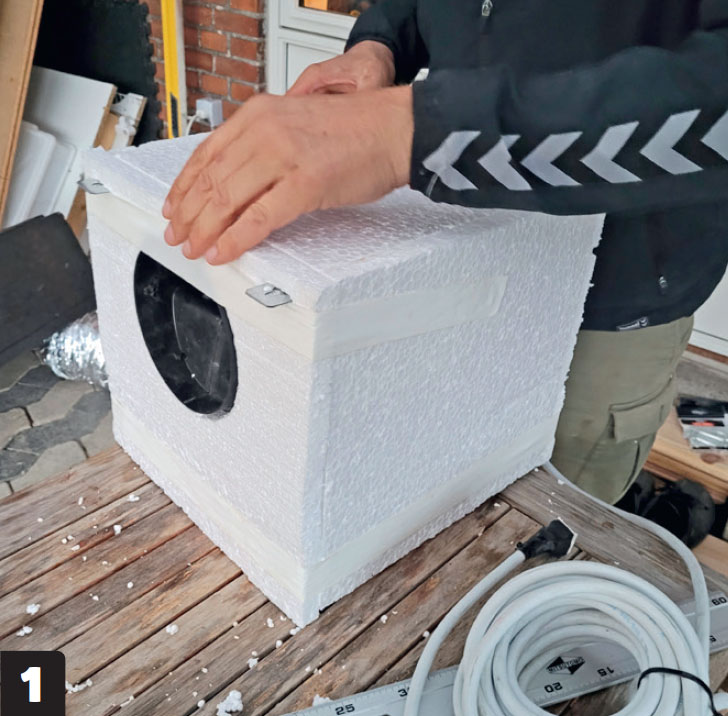

Isolera motorn. Motorn ska stå på den kalla sidan av vindsisoleringen, så lådan isoleras för att slippa kondens. Här har vi limmat på frigolit med montagelim.

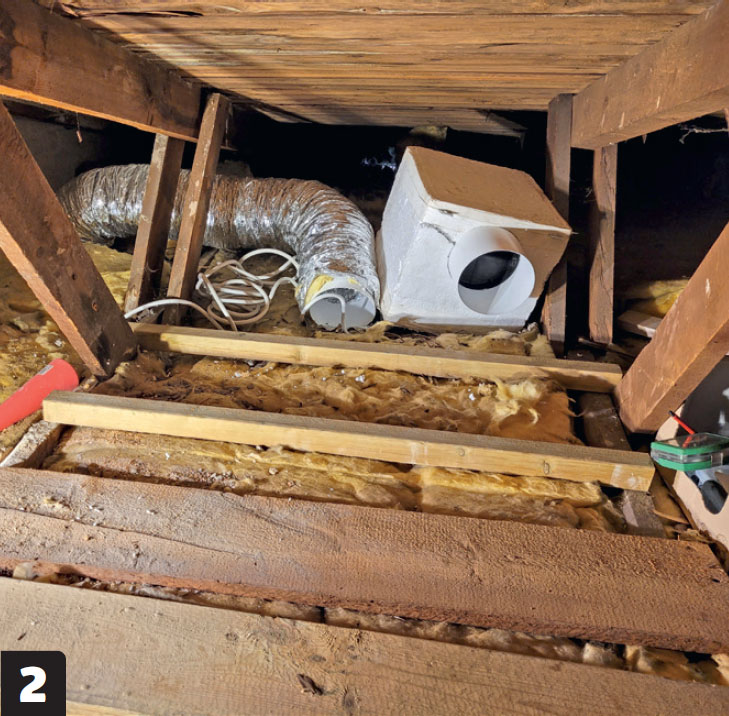

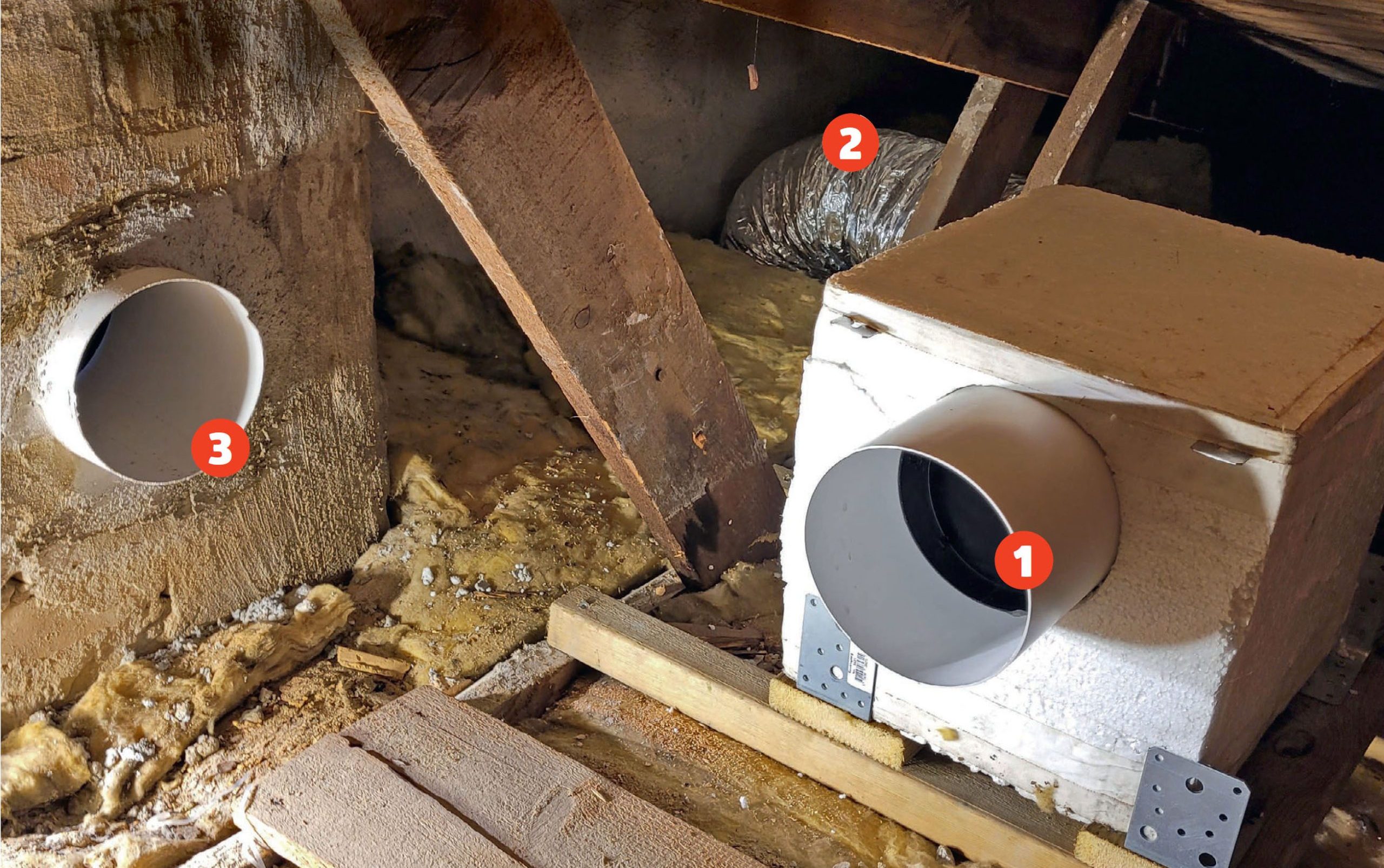

Välj en smart placering av motorn. Här gör vi en träplattform som placeras tvärs över takbjälkarna. Det är lätt att komma åt, skapar en svag lutning mot skorstenen och ligger nära både in- och utblåset.

Bygg en plattform. Motorn ska stå på en plattform av fyra bitar spillvirke; två reglar med brädor ovanpå. Plattformen vinklas lite med fall mot skorstenen, så att eventuell kondens rinner bort från köket.

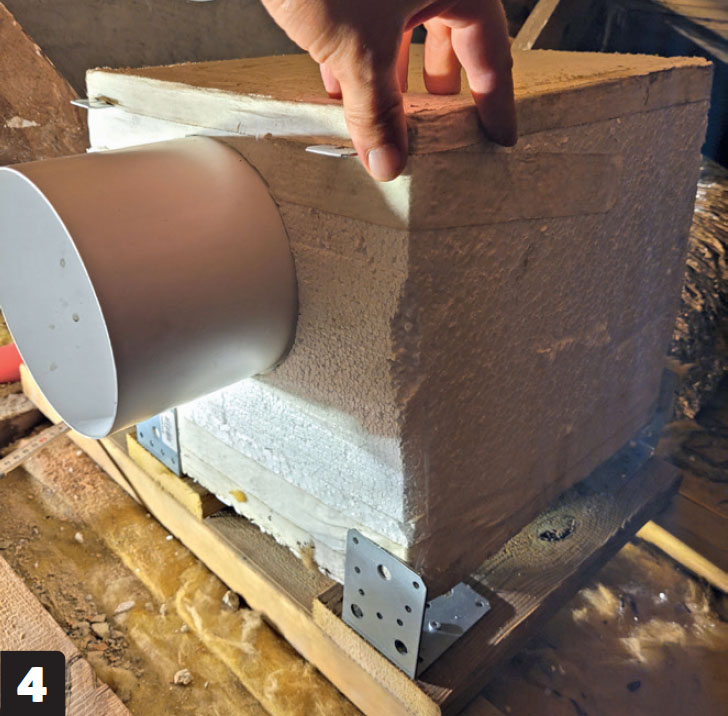

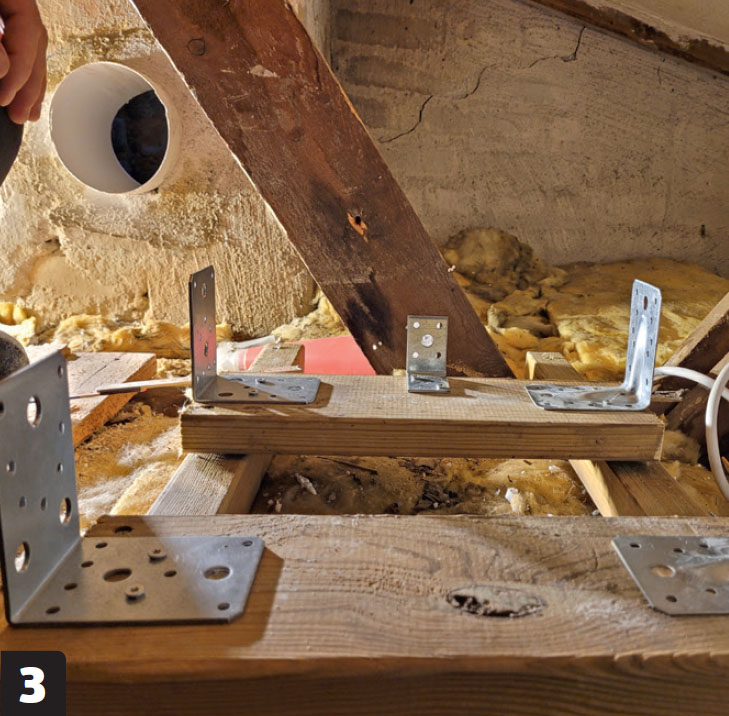

Fäst motorn med vinkelbeslag. Bygg en ram av vinkelbeslag som sitter så tätt att du pressar ihop frigoliten lite när du trycker motorn på plats. Genom att utelämna skruvar minimerer du vibrationer som kan låta.

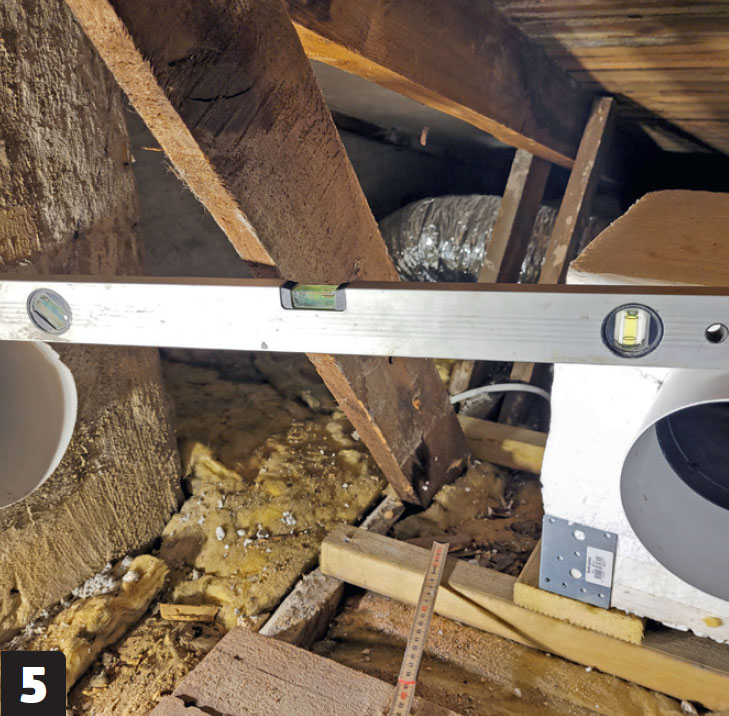

Kolla fall innan du kopplar ihop rör och motor. Innan du avslutar arbetet och kopplar ihop motorn med rören måste du kolla så att det är fall från motor mot skorsten.

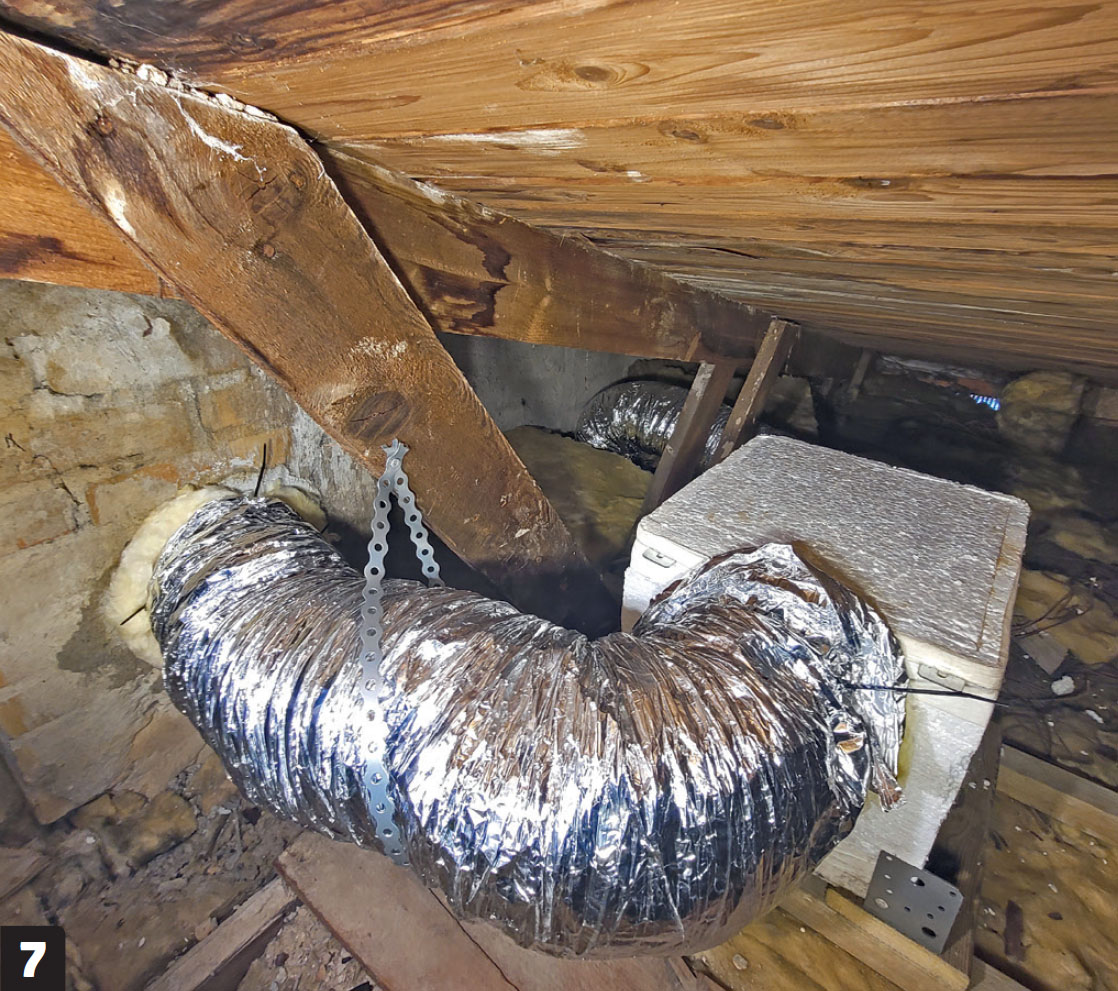

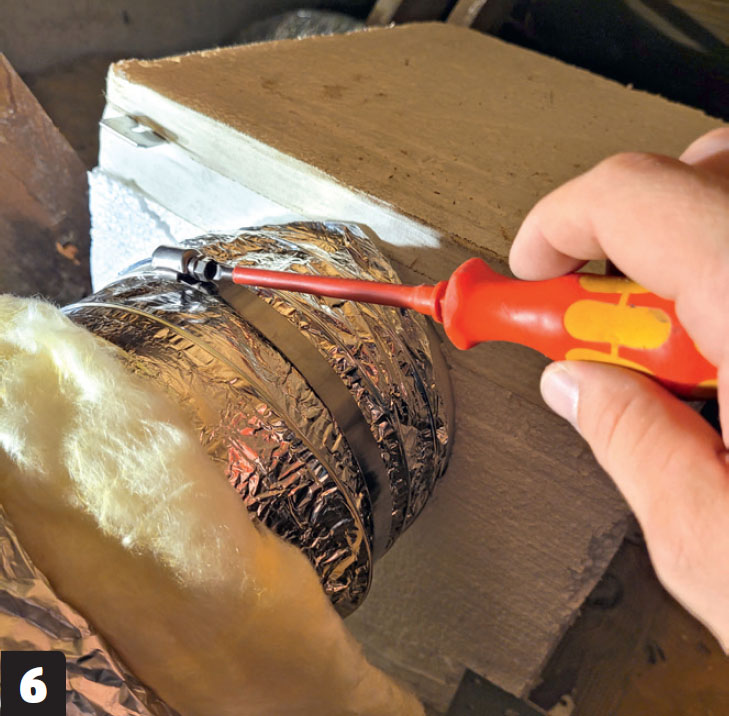

Koppla ihop med flexrör. Flexröret har två lager foliebelagt metalltråd med mineralull mellan. Dra in det innersta lagret försiktigt över de olika plaströren och spänn fast dem med slangklämmor.

Fixera det yttre folielagret. Dra mineralull och folielager nummer två över plaströren och fäst dem med vanliga buntband. Om det behövs kan du hänga upp flexröret med patentband, som visas här.
