Instruktion
01
Såga ut delarna och sätt ihop dem
4
Steg
Såga ut alla delar i rätt längd och bredd. Här sågar vi ut delarna från en 18 mm stavlimmad ekskiva och använder en bordscirkelsåg för ändamålet. Du kan också använda en cirkelsåg eller sänksåg med styrskena.
Se till att göra alla olika hack och vinklar innan du limmar ihop gavlarna (B + A, B + F), underdelen (D) och tvärslåarna (C).

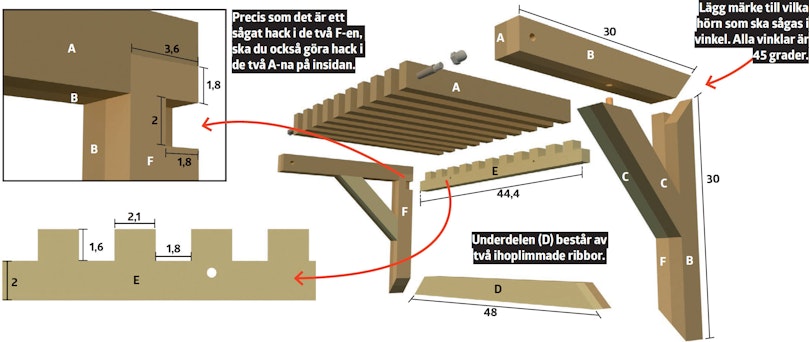

Titta också noggrant på ritningen så du är säker på att du sågar vinklarna åt rätt håll.

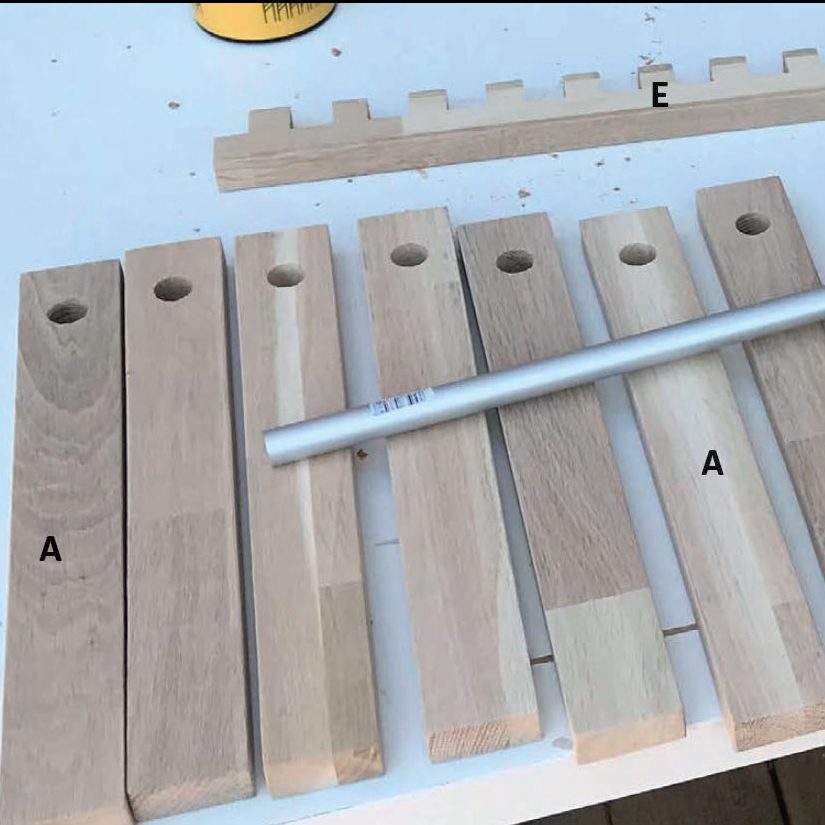

Såga ut delarna. Borra ett 8 mm hål genom hyllribbor (A) och de två liggande ändribborna (B) (syns inte på bilden). Hålen borras mitt på ribborna med ett centrumavstånd till kanten på 18 mm. Gör också bakstycket (E).

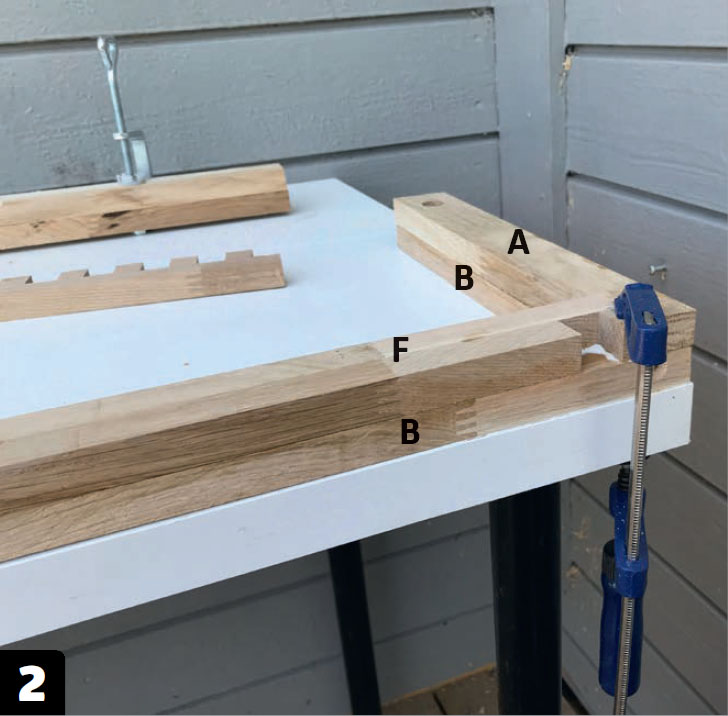

Limma ihop de tjocka gavlarna (B + A och B + F). Titta noggrant på ritningen och se till att alla hack och vinklar vänds åt rätt håll.

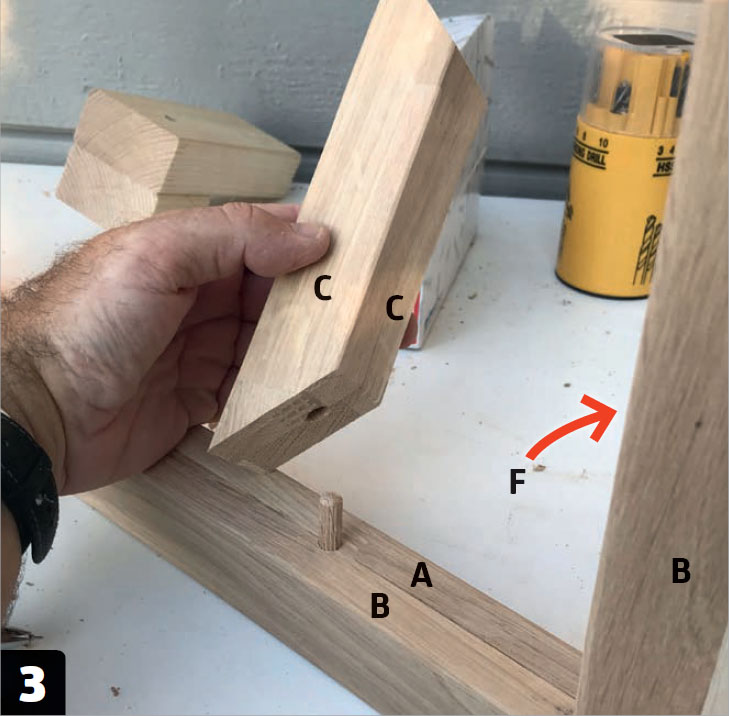

Limma och skruva fast tvärslåarna (C). De består av två bitar som har limmats ihop. De fästs med träplugg i de liggande gavlarna (B + A) medan de i de stående (B + F) får en lämplig skruv.

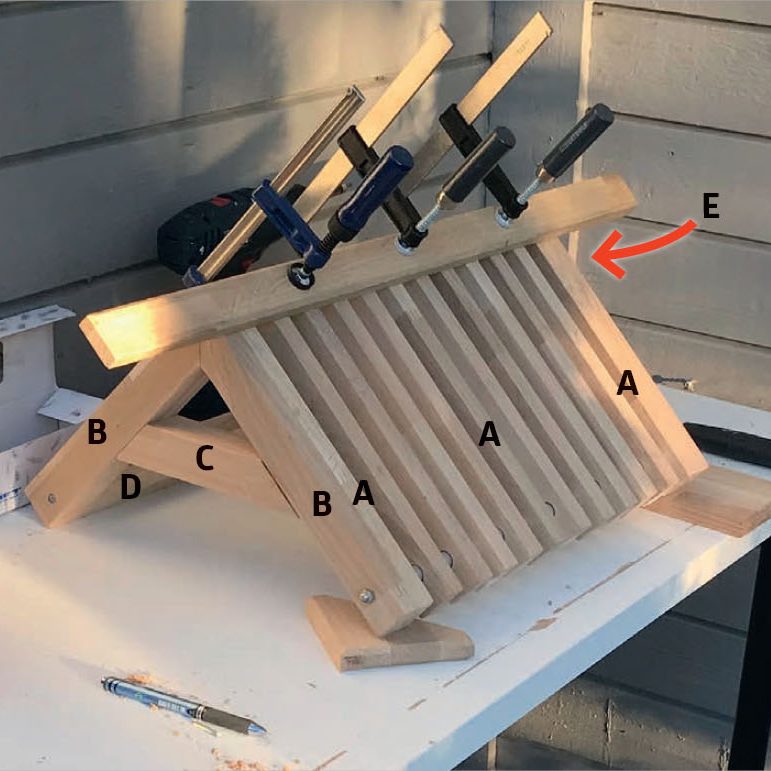

Montera hatthyllan genom att limma fast hyllribborna (A) i tapparna på bakstycket (E). Här döljs bakstycket bakom den långa list som används för att fixera konstruktionen. Stick stålröret genom hyllribborna och skruva fast gängstången i stålröret med låsmuttrarna. Fixera konstruktionen medan limmet härdar.
Så här gör du fogarna
För att göra fogarna (E) där bak, där hyllribborna (A) ska limmas fast, får du använda dina snickerikunskaper. Du behöver också en listsåg och ett stämjärn.

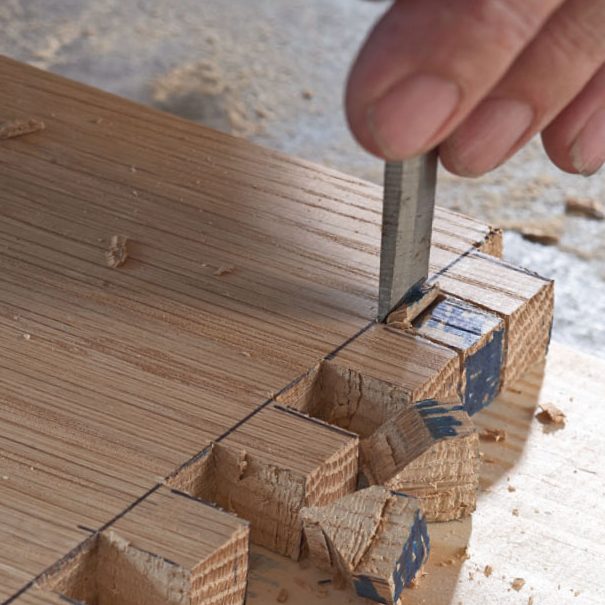

Börja med att markera hur breda och djupa tapparna ska vara, såga kanterna (se till att de blir likadana) och avsluta med att jämna till hacken med ett stämjärn.
Du kan också välja att göra fogarna med en kap-/gersåg eller en handöverfräs.
Material
18 x 36 mm ribbor
(sågas ut från 18 mm ekskiva):
- 12 hyllribbor (A) à 30 cm
- 4 ändribbor (B) à 30 cm
- 4 tvärslåar (C) à 20 cm
- 2 underdelar (D) à 48 cm
- 1 bakstycke (E), 44,4 cm
- 2 insidor (F) à 28 cm
Dessutom:
- 8 mm stålrör, 6 mm gängstång, 6 mm låsmuttrar, plugg, skruv, träplugg och lim.
Tidsförbrukning
Pris
Från 500 kronor och uppåt
Svårighetsgrad
Alla ribborna har samma dimension. Och när du väl har sågat till dem går de enkelt att sätta ihop.
Ritning
Video
Tidningsartikel
Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
