Intro
Instruktion
01
Konsol och ett lager reglar
5
Steg

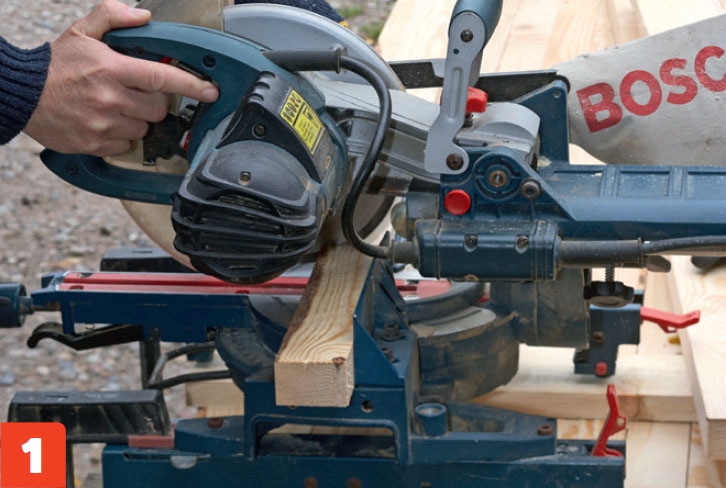

Vi gör i stort sett all sågning nere i verkstaden på en kapsåg med längdstopp. Det går snabbt och lätt, och så slipper vi sågspån i isoleringen.

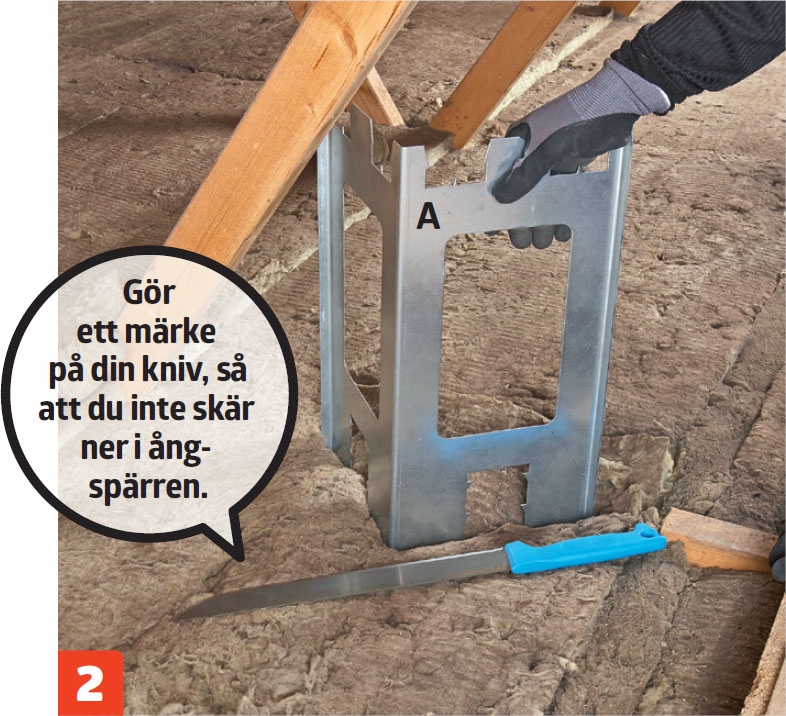

Skär en skåra till konsolen (A). Sätt konsolen på isoleringen över bjälken och tryck ned den så att det blir en markering. I markeringen skär du ned till bjälken. Se upp så att du inte skadar ångspärren!

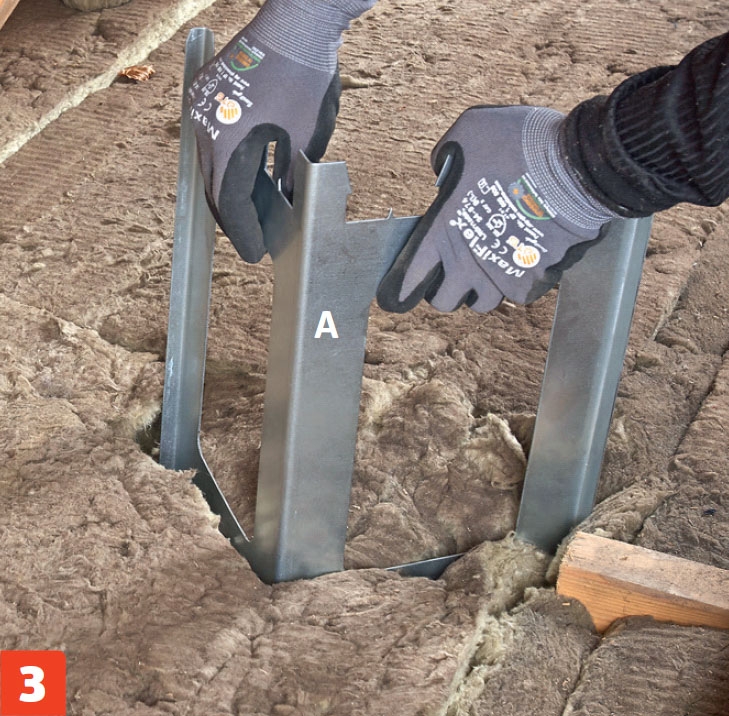

Pressa konsolen (A) genom isoleringen, och justera den tills du märker att den hamnar rakt över den vågräta bjälken. Slå konsolen på plats med en hammare, så att de små spetsarna fäster ordentligt i träet.

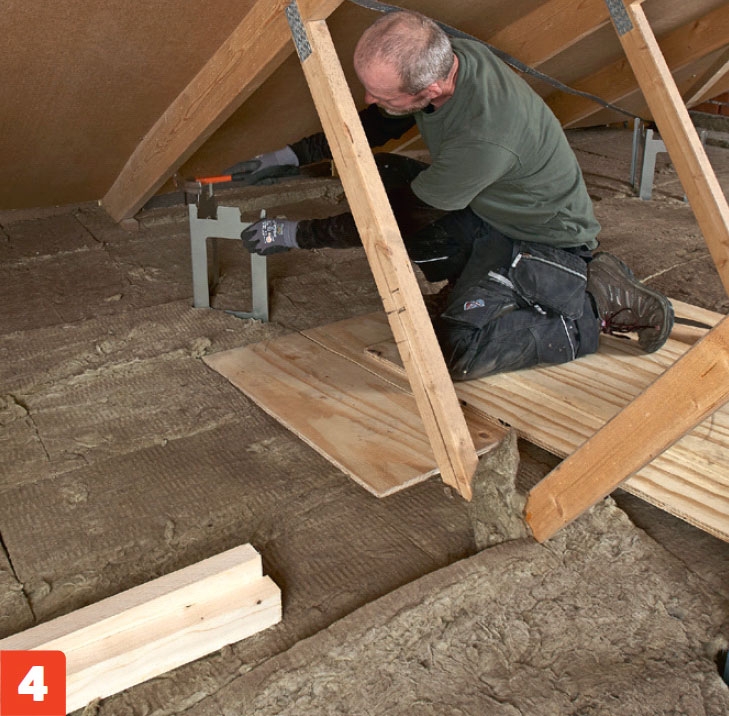

Konsolen närmast taket sätts ned. För att komma ut under taket behöver du ofta bygga någon sorts gångbro av skivor, så att du inte trycker ihop isoleringen.

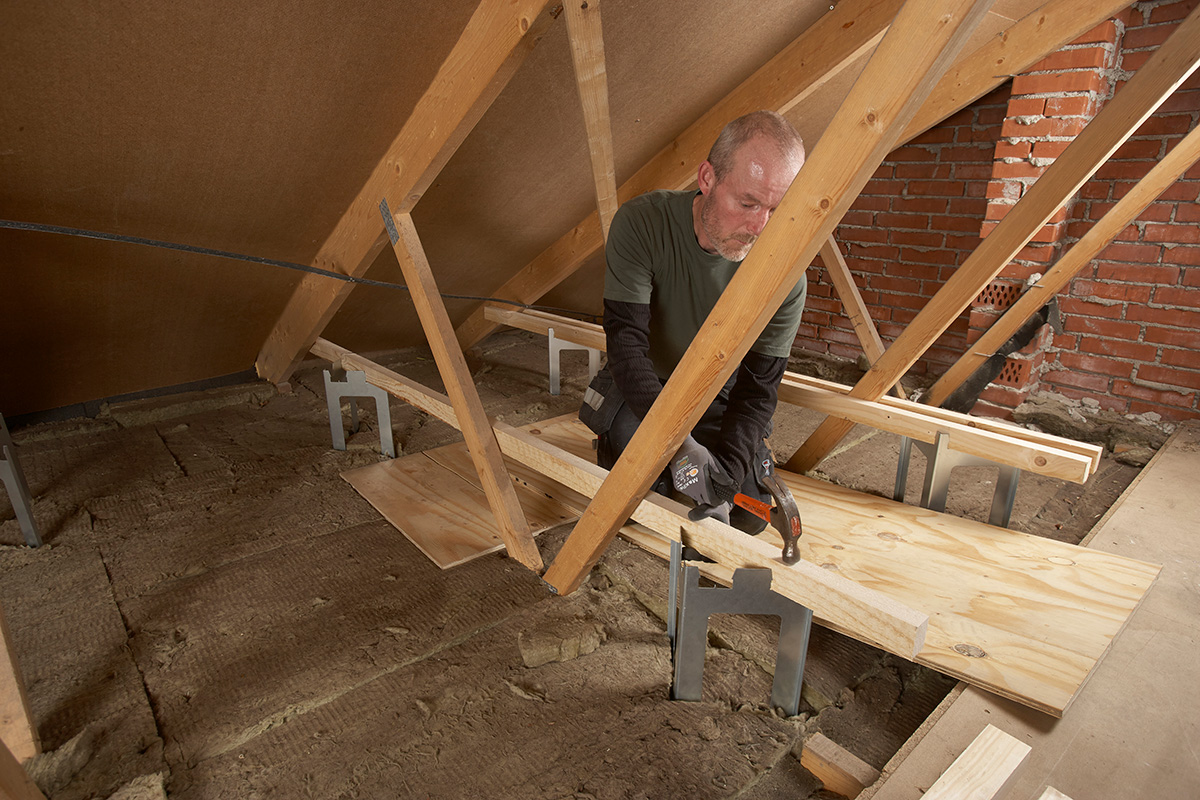

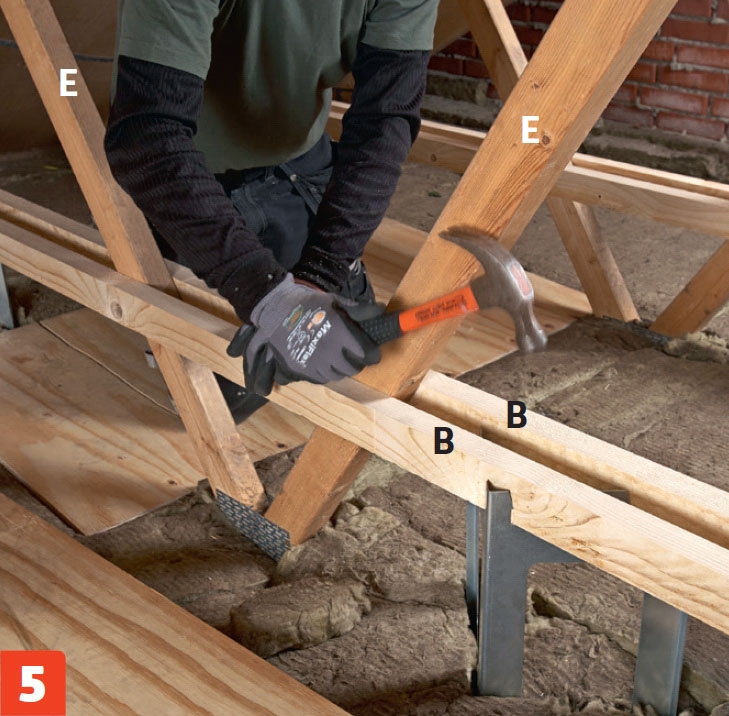

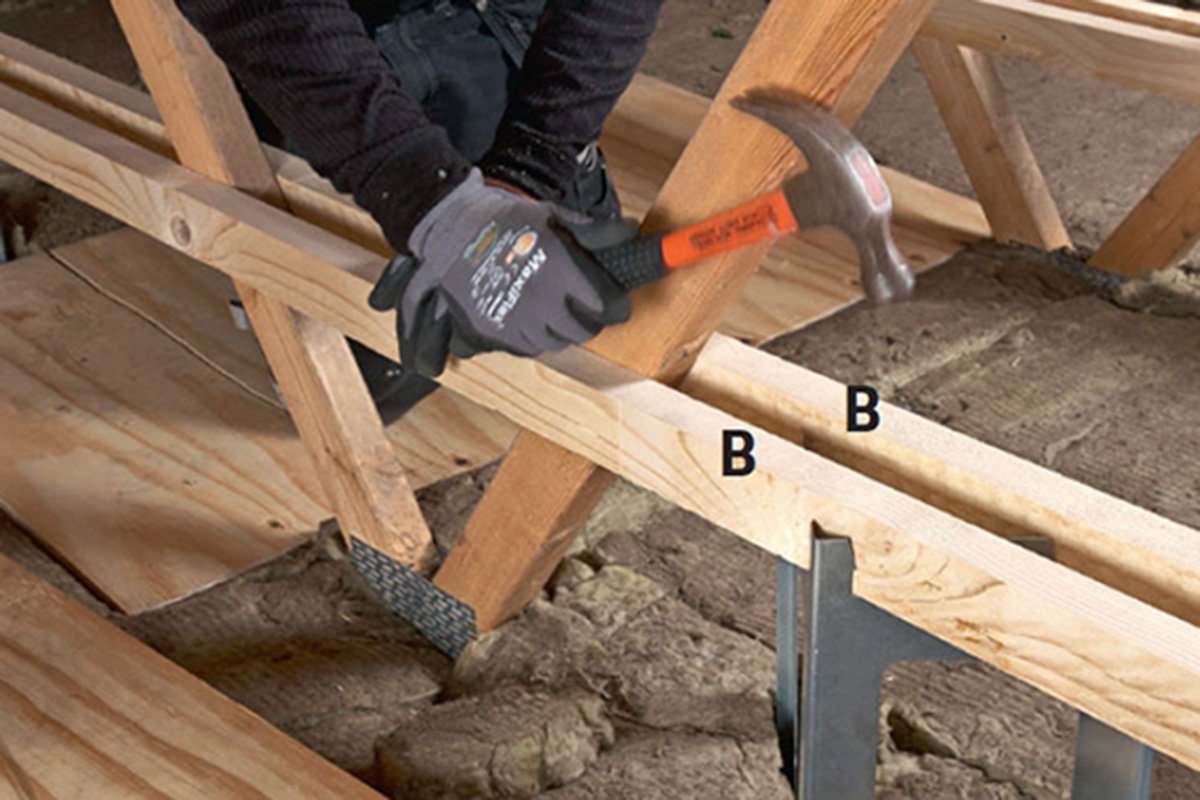

På var sida av den vinklade bjälken (E) läggs en regel (B). Reglarna slås ner ordentligt så att piggarna får fäste. Konsolerna står på samma bjälke, så att reglarna passar oavsett avstånd mellan konsolerna.
02
Hyllor av två brädlager
4
Steg
På den här vinden har vi en vanlig yta utan skor sten och ventilationskanaler, så det är lämpligt att välja en konstruktion med två lager brädor.

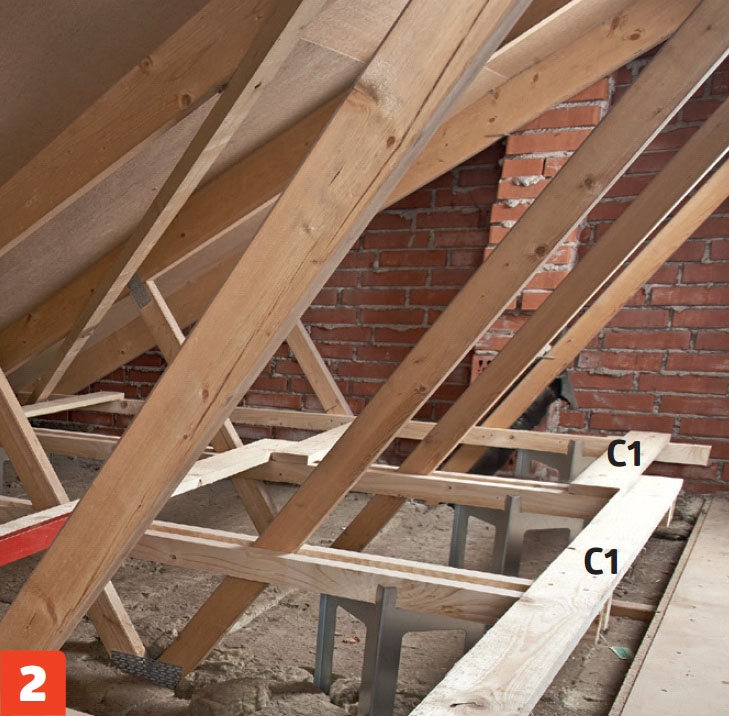

Det första lagret ska bara bära nästa lager tätt inpå gångbron, ut vid taket och mittemellan. Du kan skjuta det fram eller tillbaka för att komma runt bjälkarna så länge nästa lager ligger bra.
Nästa lager utgör själva hyllan. Det går från gångbron ut mot taket. Såga till brädorna ute i trädgården, där det finns mer plats.

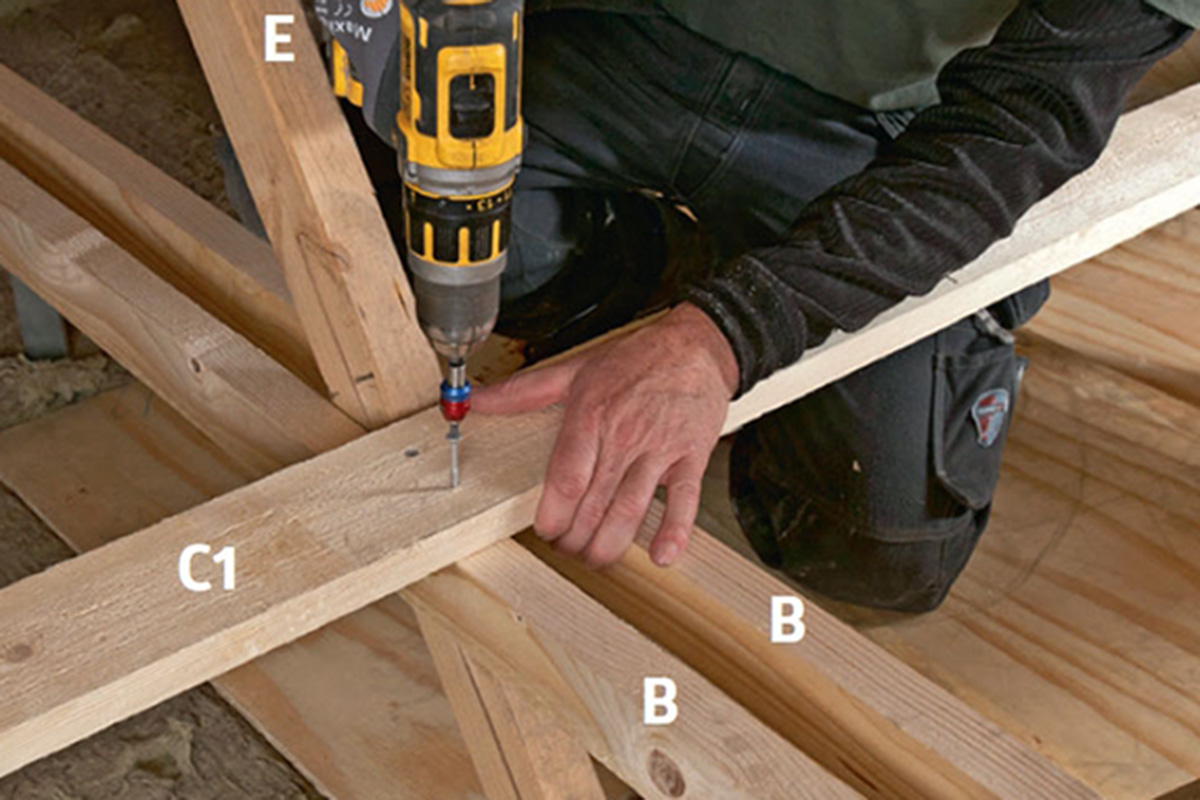

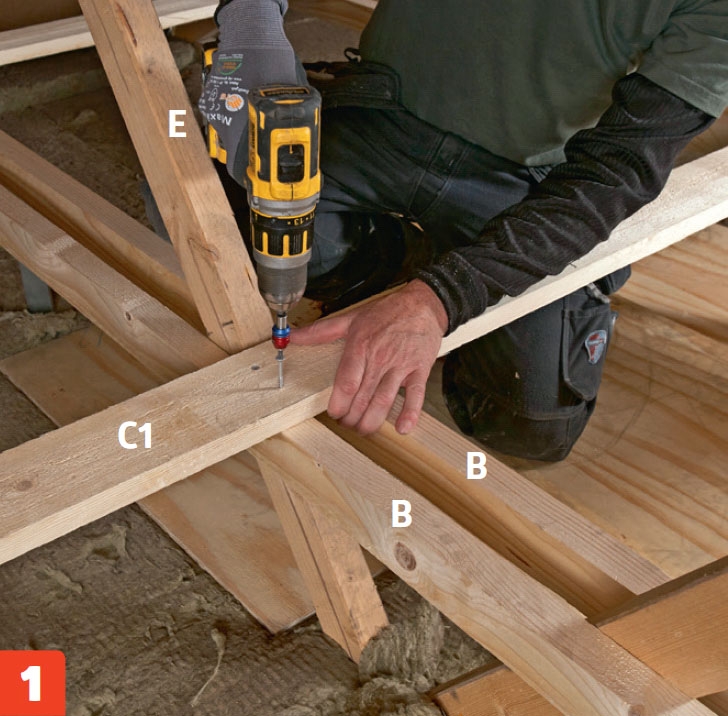

Det första lagret brädor (C1) fäster du med 2 stk. 4,5 x 60 mm skruvar i varje regel (B). Sätt en i änden av reglarna (B) och en mitt i. Det ska bara ge stöd, så se till att du kommer åt att arbeta.
3 meter långa konstruktionsbrädor är det längsta vi kan få upp genom luckan, så vi får förlänga vårt första lager brädor (C1). Det gör vi enkelt med förskjutna brädor, hyllan ska bara ha stöd underifrån.

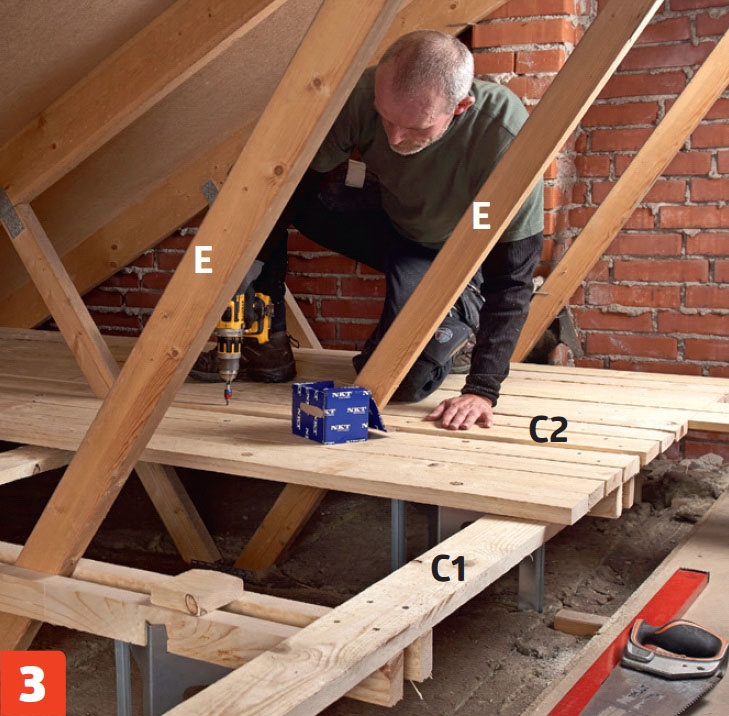

Hyllan (C2) bygger vi av konstruktionsbrädor, som sågats till innan vi bar upp dem. Brädorna fördelas med cirka en fingerbredds avstånd och fästs med 4 x 45 mm skruvar i underlaget (C1).

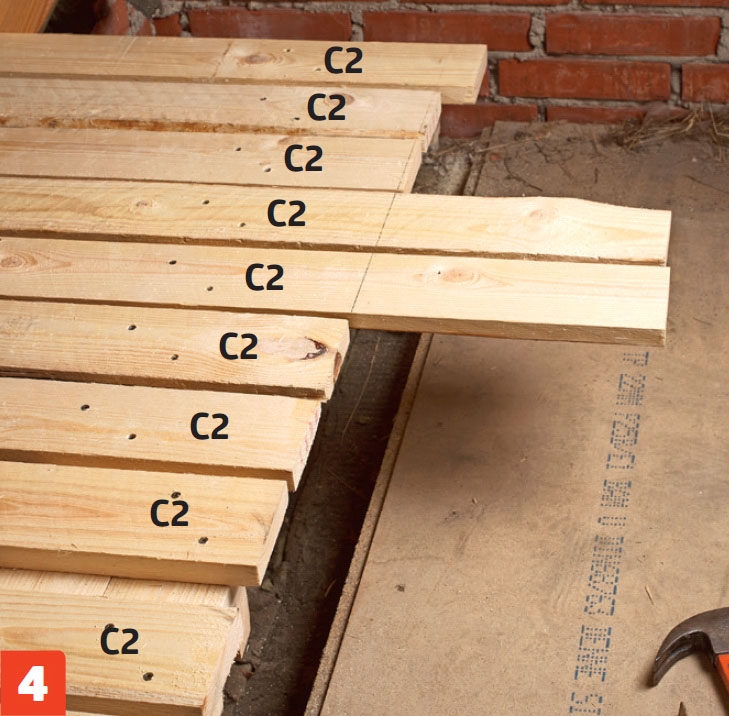

Där hinder kommer i vägen, kan du korta av brädorna (C2). Här kapar vi av två brädor eftersom det inte finns någon plats längre in under taket, då det sitter ett stag på takbjälkarna.
Material
• PL1-konsol (A)
• 45 x 45 mm reglar (B)
• 25 x 100 mm konstruktionsvirke (C)
• 4 x 45 och 4,5 x 60 mm skruvar
PL1-konsolen köper du på nätet hos plusloft.dk. Konsolen kostar runt 100 kronor, och Plusloft meddelar att de levererar till Sverige.
Specialverktyg
• Isoleringskniv

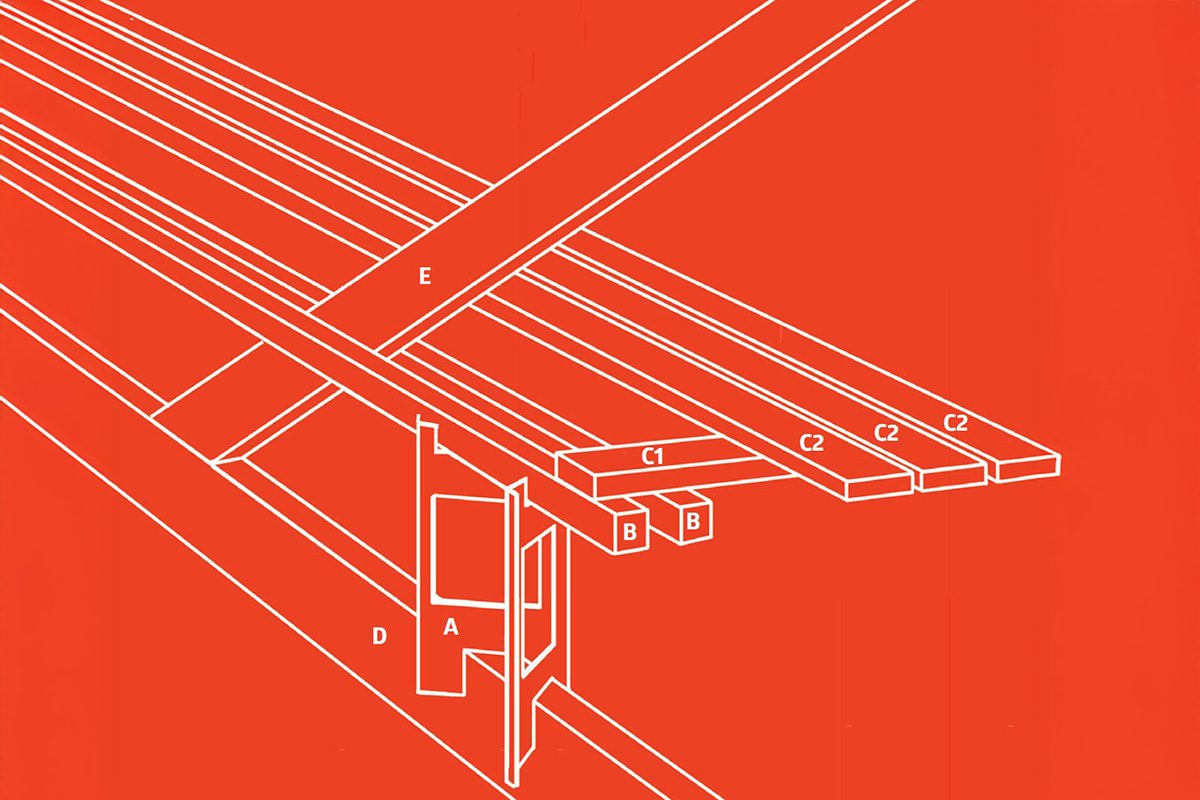

Ritning
Så fungerar pl1-konsolen

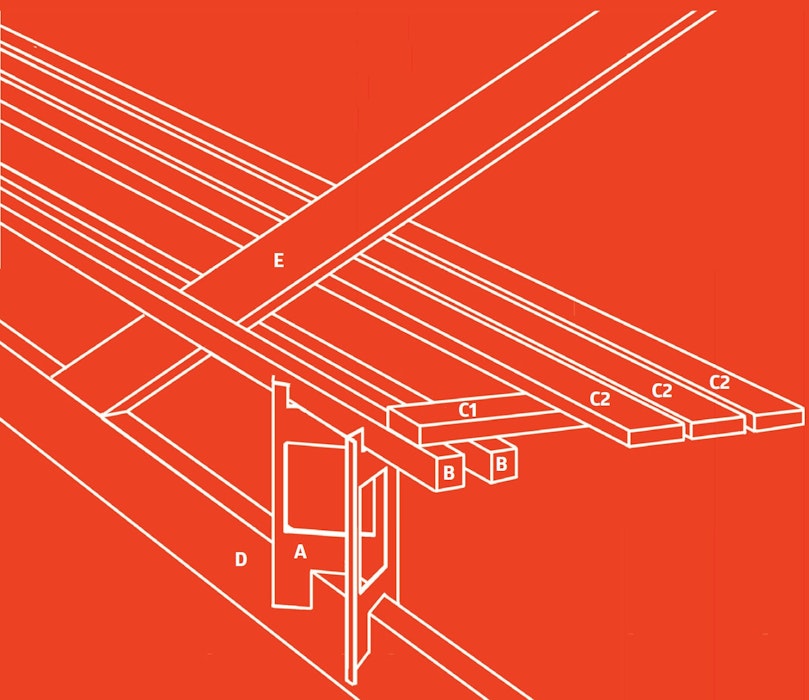

PL1-konsolen (A) trycks ned i bjälken (D) under isoleringen, en nära gångbron och en nära taket. Sedan trycker du fast en regel (B) i konsolen på var sida av den vinklade bjälken (E). Det spelar ingen roll om konsolerna står på en rak linje längs taket, du sätter dem där det finns plats.

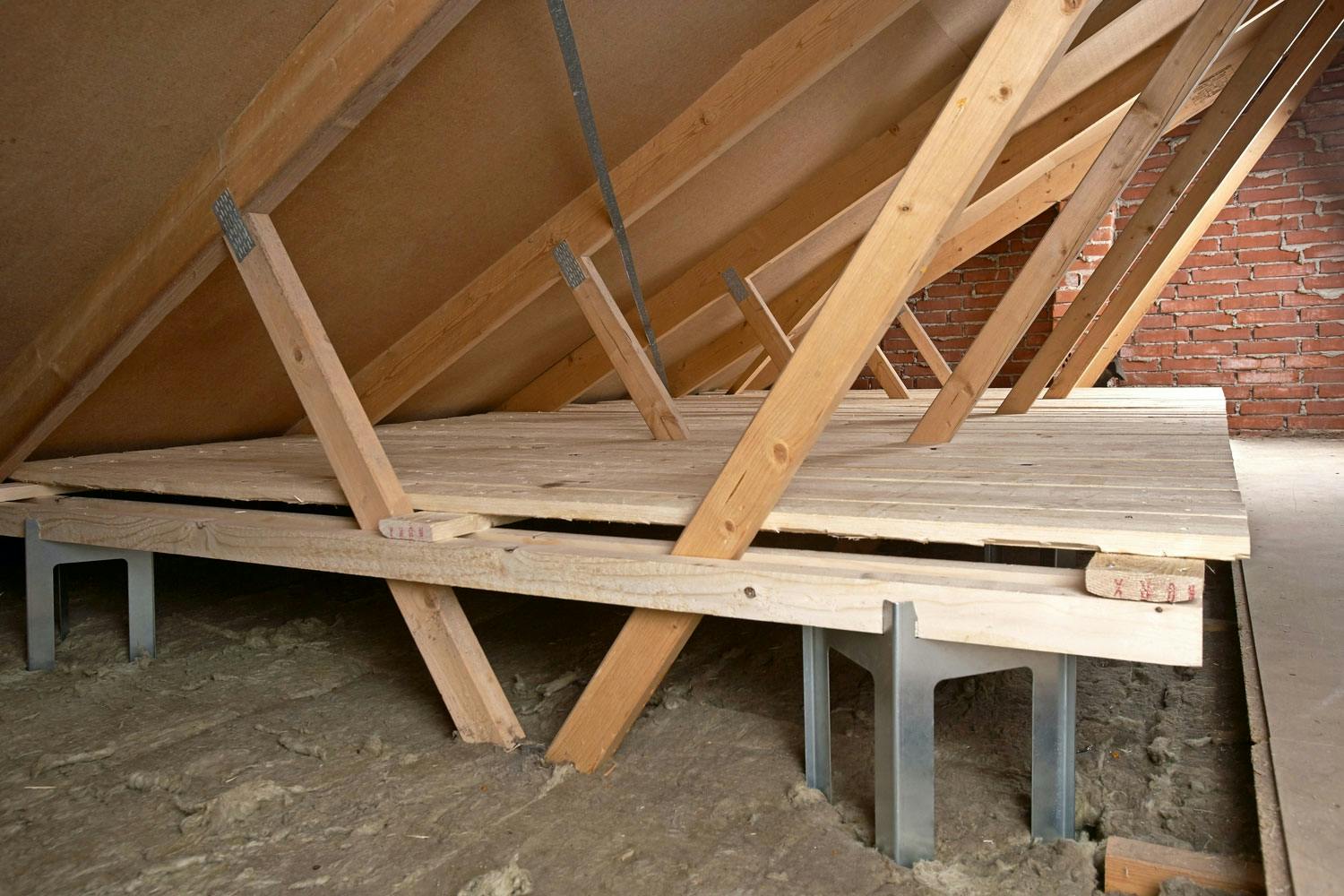

När det sitter konsoler vid alla bjälkar kan hyllan byggas på flera sätt. Vi lägger tre brädor (C1) tvärs över bjälkarna och bygger sedan upp hyllan av brädor (C2) ovanpå dem.
Video
Tidningsartikel

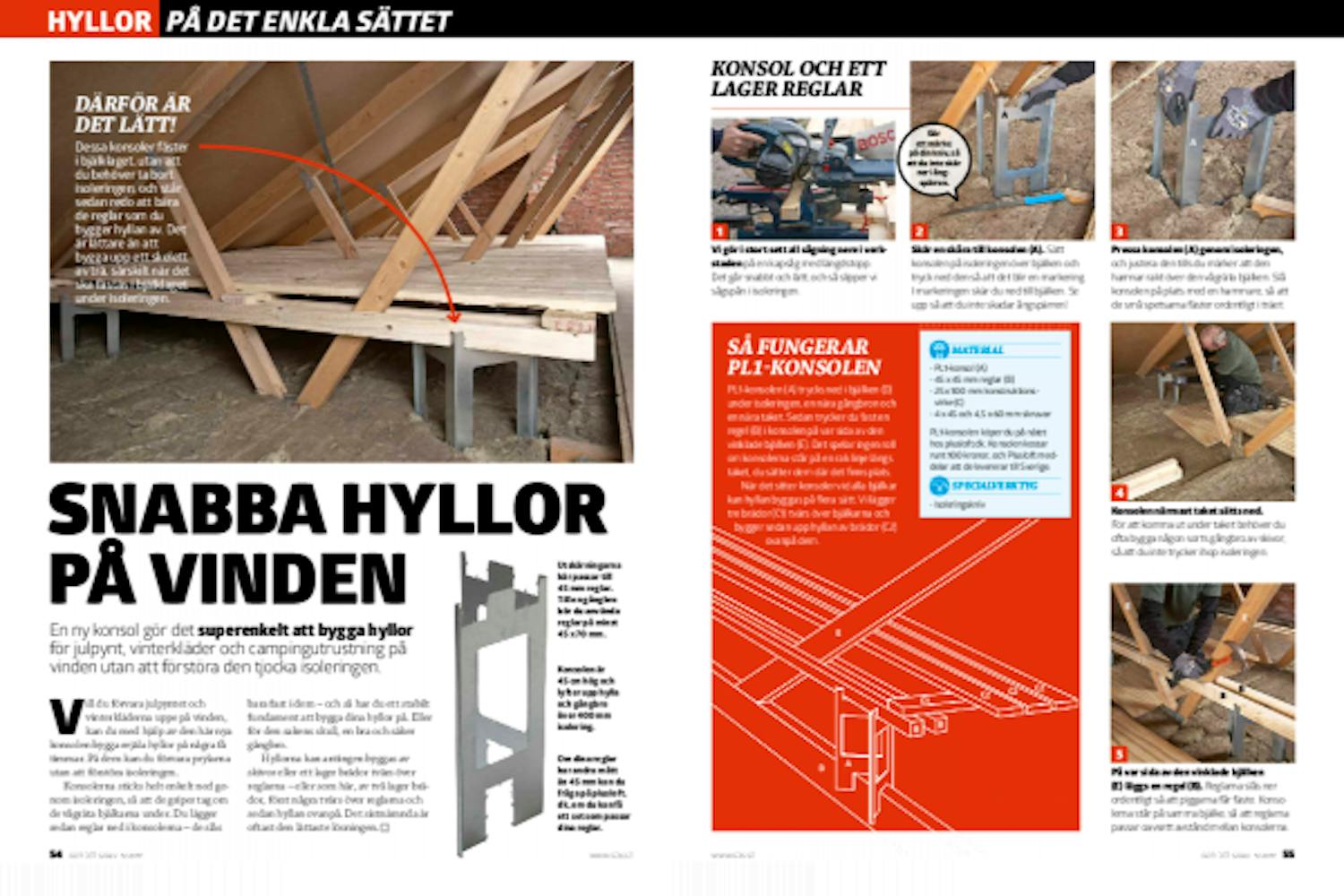

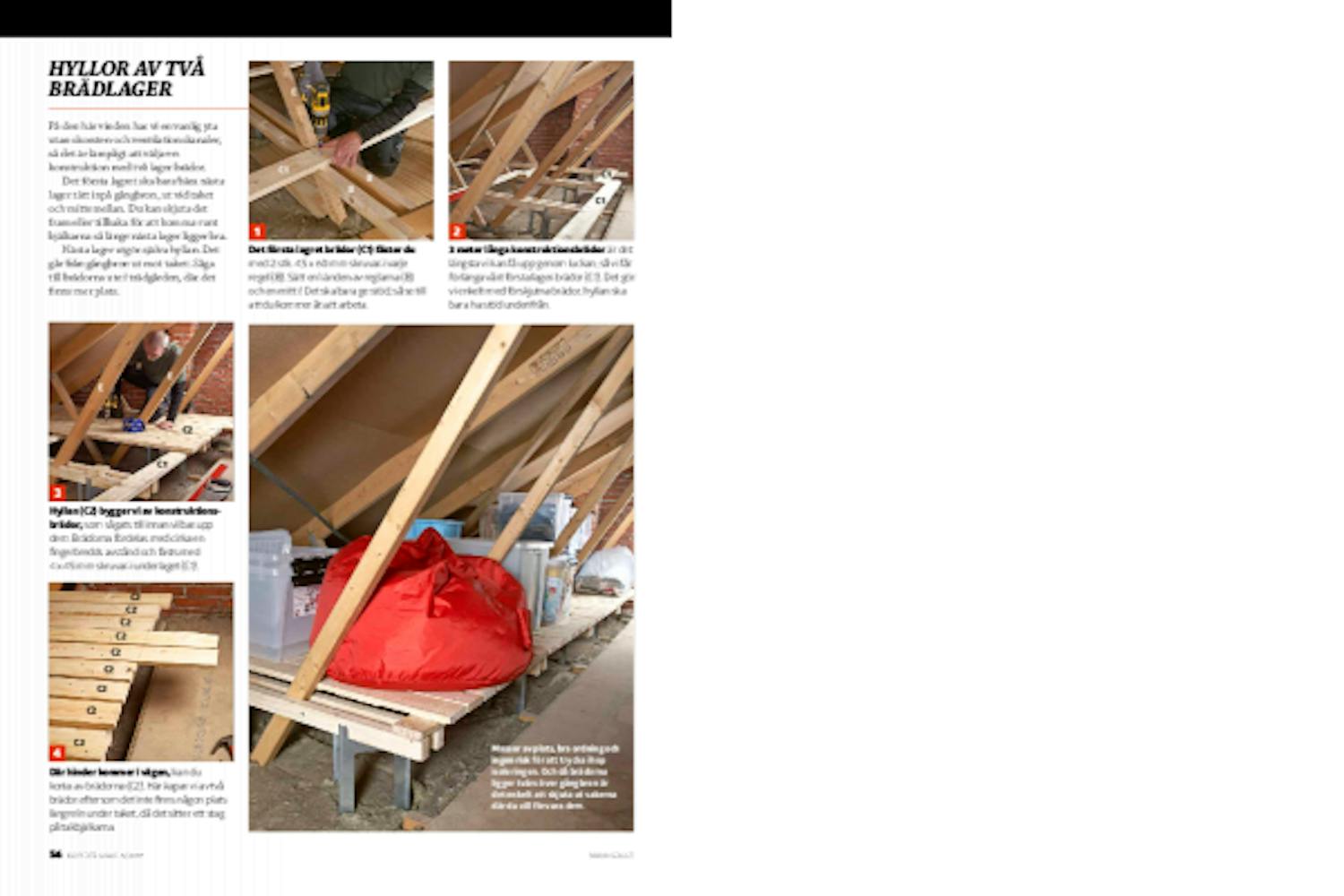

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
