Sågbock med smarta detaljer

Skriv ut Spara artikel Du måste vara inloggad för att kunna spara artiklar

En genomtänkt variant av den klassiska sågbocken gör att du arbetar snabbare, effektivare och säkrare när du sågar ved. Se här hur du snickrar sågbocken.

Sågbock: Sågbock med smarta detaljer

Sågbock: Vedklampen blir liggande i rännan tills du petar ner den i skottkärran eller på marken

Intro

Många färdiga sågbockar har gjorts av klena material och är därför inte tillräckligt stadiga, när man lägger på en stam.

En av Gör Det Självs läsare blev så irriterad på alla dåliga lösningar, att han konstruerade en egen sågbock, som är både tung och stadig. Det är helt enkelt nödvändigt med en sågbock av denna kaliber om man sågar upp stammar till vedklampar.

Här ligger stammen säkert i en ränna medan du sågar, och den bit som du sågar bort blir liggande i sin del av rännan tills du tippar ner klampen i skottkärran.

Här delar han med sig av beskrivningen på sin sågbock.

I gör-det-självbeskrivningen får du en full materiallista, en skiss med mått över Henriks sågbock och en beskrivning över hur sågbocken sätts ihop.

Instruktion

Sågbock med smarta detaljer

Låst innehåll

logga in eller köp tillgång för att läsa detta avsnitt

1

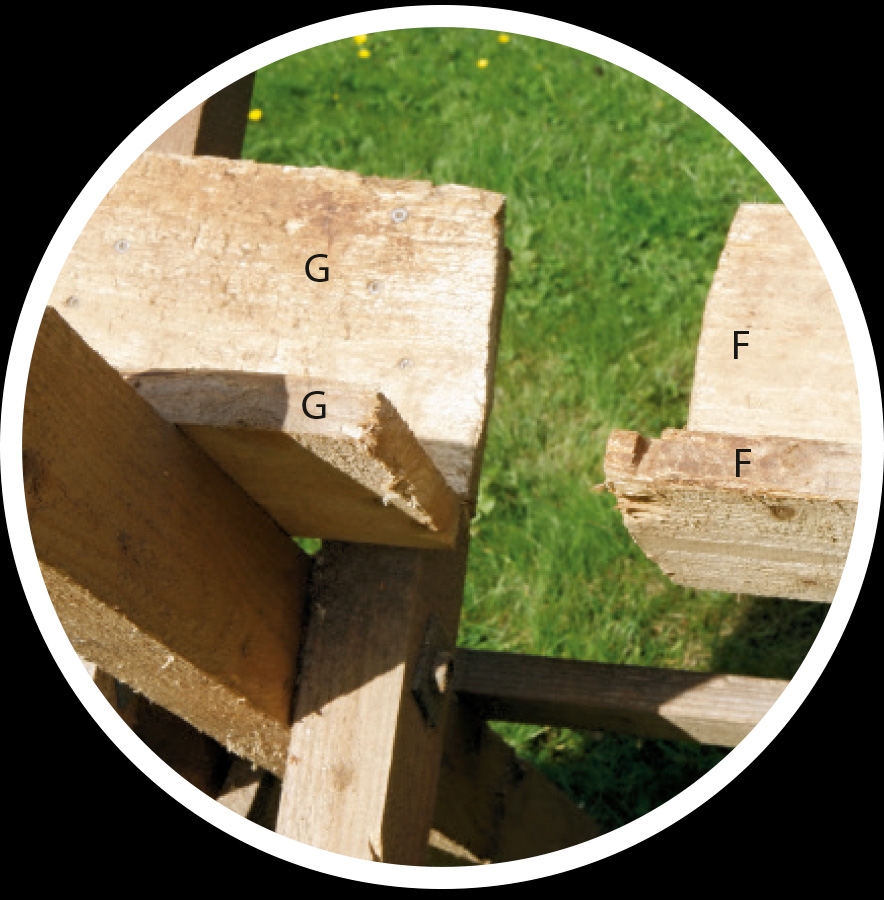

I den ena änden av sågbocken finns en öppning på 10 cm, för att man ska kunna kapa stammen.

2

En ränna av två breda brädor (F), som har skruvats fast på benen, ser till att stammen ligger stadigt och säkert.

3

Vedklampen blir liggande i rännan tills du petar ner den i skottkärran eller på marken.

4

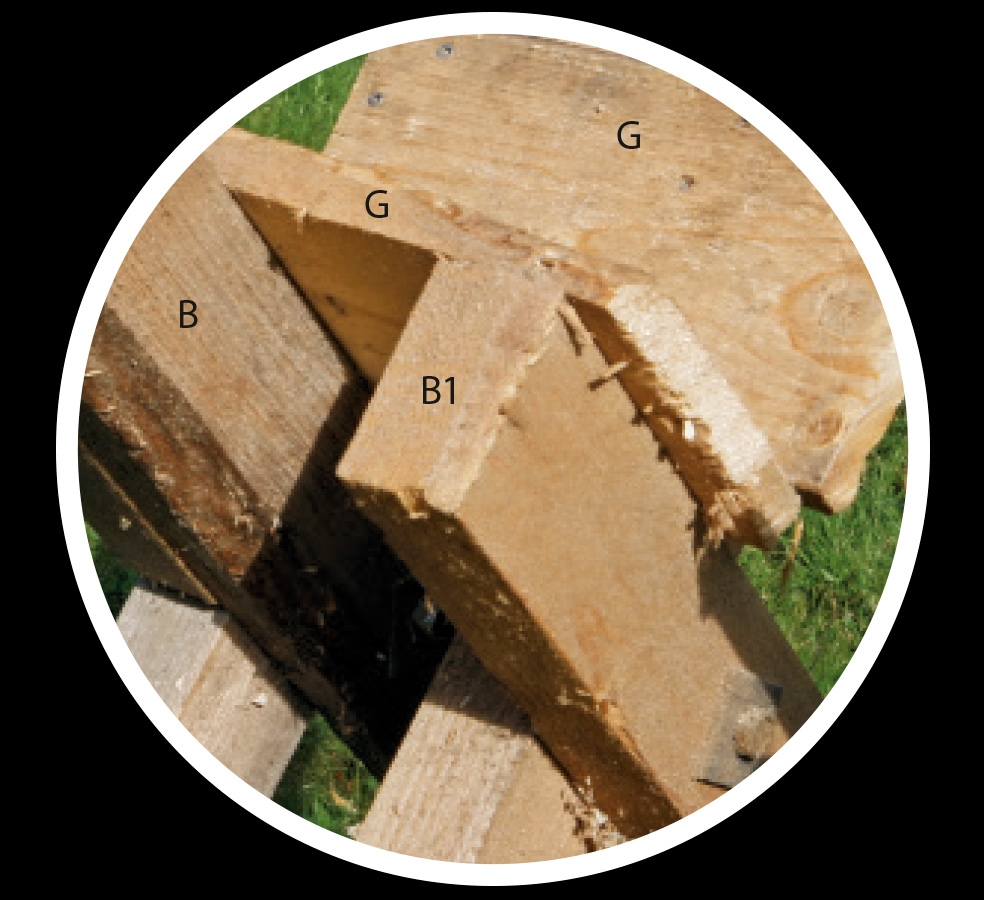

Den övre änden på ena benet (B1) har kapats i nivå med brädan (G). Den skulle annars ha varit i vägen för motorn på kedjesågen.

Material

50 x 100 mm furu:

  • 7 ben (A + B) à 115 cm
  • 1 ben (B1), 100 cm
  • 1 benstöd (C), 35 cm

25 x 100 mm furu:

  • 2 stödbrädor (D) à 150 cm
  • 2 stödbrädor (E) à 55 cm

25 x 150 mm furu:

  • 2 rännbrädor (F) à 115 cm
  • 2 rännbrädor (G) à 25 cm

Dessutom:

  • Pu-lim
  • 4 vagnsbultar, 10 x 140 mm, med tillhörande muttrar
  • 8 stora brickor, hål Ø 10 mm
  • 5 x 80 mm Climate-skruvar

Tidsåtgång:

Några timmar

Pris:

Högst 250 kr

Svårighetsgrad:

Det är inget som är svårt. Alla kan snickra denna sågbock.

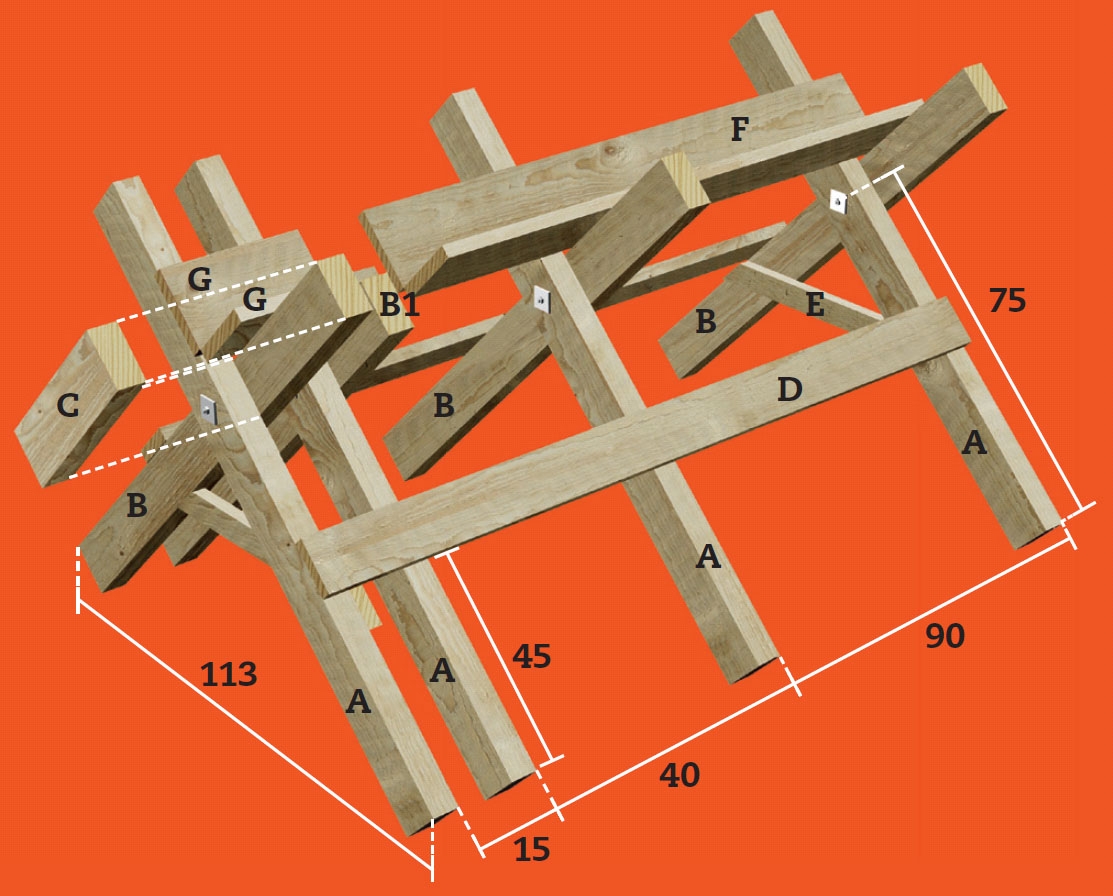

Ritning

Så här sätts delarna ihop:

  • De fyra benparen sätts vardera ihop av benen (A och B). Använd pu-lim och en vagnsbult med mutter och stora brickor på båda sidor.
  • Tvärstagen (E) skruvas fast på de två yttre benparen.
  • När de fyra benparen har satts ihop förstärks de med brädorna (D).

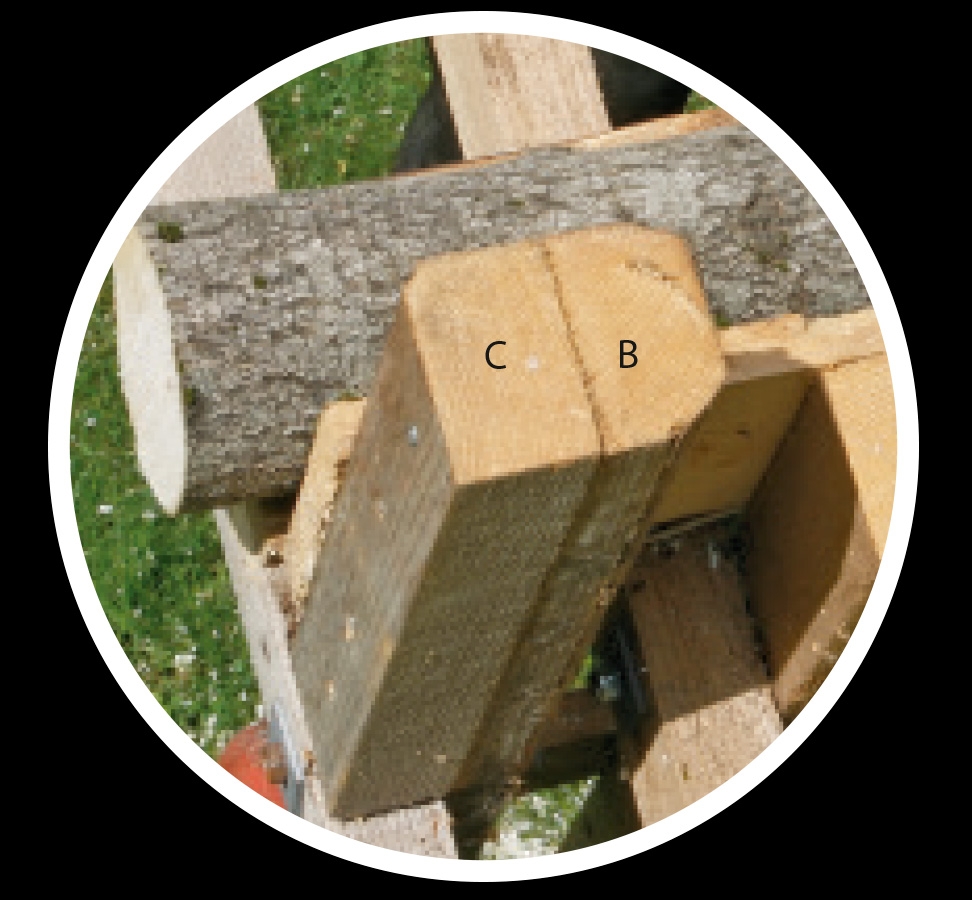

  • Benstödet (C) skruvas fast upptill på benet (B) i det yttre benparet.
  • Rännbrädorna (F och G) monteras.

Video

Se filmklippet på hur du bygger en sågbock.

Här nedan kan du även se ett filmklipp över hur du bygger en sågbock. Den sågbock vi bygger i filmklippet är inte riktigt samma som den du hittar i byggbeskrivningen.

VERKTYG: Så här använder du kap-/gersågen

I den här videon kan du se hur du ställer in och använder sågen, så att du kan använda den fullt ut. Kapsågen är genialisk när du ska såga många likadana korta snitt tvärs över brädor och reglar. Du kan både såga raka, gerade och vinklade snitt i bl a trä, metall, fibercement och laminat – rakt igenom eller exakt så djupt som du vill.

TIPS: Stoppkloss för kapsågen

Tidningsartikel

Ladda ner tidningsartikeln

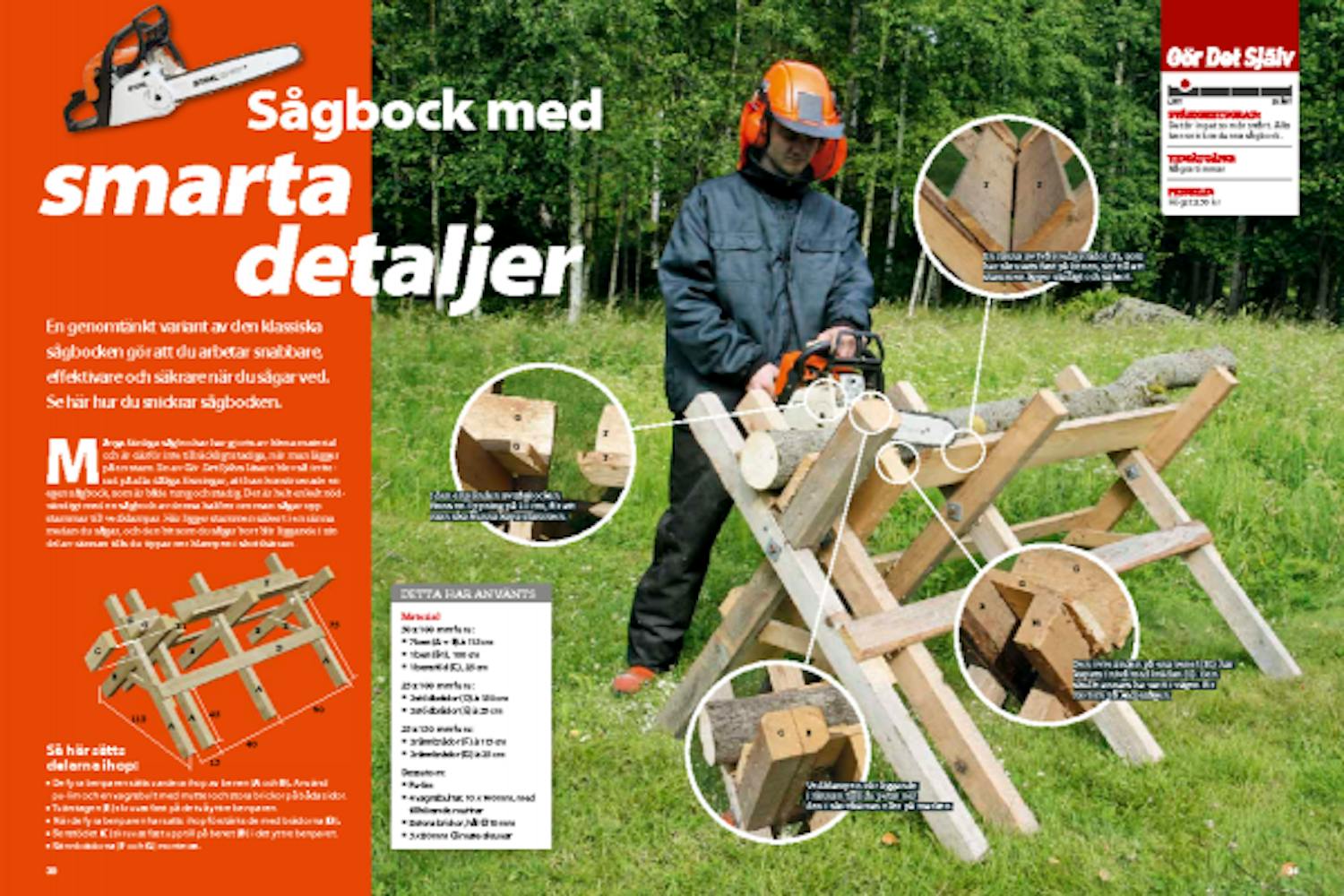

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
