Häng cykeln i ett läckert ställ

Spara artikel Du måste vara inloggad för att kunna spara artiklar

Se hur du bygger en hemmagjord cykelupphängning på väggen. Den här cykelupphängningen är gjord med snygga tappfogar.

Svårighetsgrad
Tidsförbrukning
2 dagar
Pris
2.000 kronor
Häng cykeln i ett läckert ställ

Intro

Tycker du om din cykel? Häng upp den på väggen med den här läckra hyllan, som du sätter ihop med snygga sinkningar. Då kommer din käraste ägodel verkligen till sin rätt, även när du inte är ute och kör.

I den här byggbeskrivningen får du:

  • Steg-för-steg-beskrivning
  • Ritning
  • Komplett materiallista
  • Video

Instruktion

Börja med mallen

Låst innehåll

logga in eller köp åtkomst för att läsa detta avsnitt

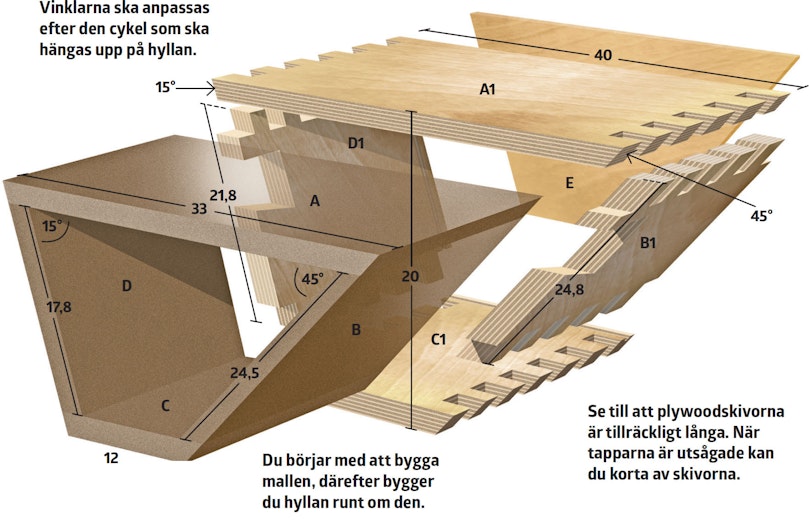

En mall gör resten av arbetet mycket lättare, så den börjar vi med att bygga.

Vi utgår från cykelramens vinklar, så att hyllan följer dem. Skivorna ska alltså sågas till efter dessa vinklar.

Här har vi använt en bit mdf till mallen. Självklart kan den också byggas av en spånskiva, eller någonting annat som du har liggande.

1

Mät cykelns vinklar invändigt i ramen. Både överrör/underrör och överrör/sadelrör. Här är det 45 respektive 15 grader.

2

Såga ut bitarna (se skiss). Använd cirkel- eller sänksåg. Sågen ska ställas in i rätt vinklar, som här är 45° och 15°.

3

Se till att såga vinkelrätt. Använder du skena till din såg ska du kontrollera att den ligger vinkelrätt på skivan.

4

Använd mallen till att rita ut botten (C), när de vinklade sidorna (B och D) är monterade med toppen (A).

5

Sätt ihop mallen med lim och skruvar. Vi använder vitt trälim och 4 x 50 mm skruv.

Såga ut tapparna

Låst innehåll

logga in eller köp åtkomst för att läsa detta avsnitt

Om byggandet ska vara värt besväret så ska resultatet bli riktigt snyggt. Det exklusiva utseendet uppnår du genom sinkningen, som liksom flätade fingrar håller ihop hyllan.

Såga ut plywoodskivorna. De ska följa mallen, men vara 10 cm längre, så att de sticker ut 5 cm utanför mallens sidor. Såga ut tapparna som är 3 cm breda.

1

Lägg skivorna (A1, B1, C1 och D1) på rad. Vår vinkel räckte till tre skivor, men det räcker om du lägger upp skivorna parvis. Kom ihåg ordningen. Skivorna ska ligga helt tätt och vinkelrätt innan du märker upp var tapparna ska sitta.

2

Rita upp runt om skivornas kanter, så att markeringarna är synliga även där.

3

Spänn upp den första skivan (A1) på mallen och såga. Det ska sågas på bägge sidor om de linjerade fälten, så att det blir raka spår mellan tapparna.

4

Fortsätt på resterande skivor. Spänn upp dem på mallen en och en. Se till att skivans sidor är i linje med mallen. Såga ned tills sågen träffar mallen.

5

Skär längs botten av sågspåret med en hobbykniv. Så undviker du att slå ut flisor av skivan med stämjärnet.

6

Bryt loss stumparna med stämjärnet. De första är lite svåra, men det blir lättare ju större mellanrummen blir.

7

Rensa botten av sågspåret med stämjärnet. Stäm från båda sidorna innan du lossar skivan från mallen.

Sätt ihop hyllan

Låst innehåll

logga in eller köp åtkomst för att läsa detta avsnitt

Nu ska delarna sättas ihop.

För att få bakstycket på plats (E), ska det fräsas ett spår i de fyra skivorna. I sidoskivorna (B1 och D)1 kan du fräsa hela vägen till kanten. I topp- och bottenplattorna (A1 och C1) är änden av tappen synlig, så här kan du inte fräsa ut till kanten.

Vid limningen använder du hjälpskivan (F) till att stötta konstruktionen.

1

Fräs ett spår i alla fyra skivor (A1, B1, C1 och D1). Spåret ska fräsas 28 mm in från skivornas bakkant med 18 mm notfräs. Fräs ned till 7 mm djup.

2

Tillpassa frässpåret efter skivan: I sidorna (B1 och D1) kan spåret löpa ut till tapparna, men i topp- och bottenskivorna (A1 och C1) finns inga tappar, så spåret ska inte gå ut till kanten.

3

Gör en provsinkning av bitarna. Tapparna sticker ut och försvårar sinkningen. Det är lättast att göra på en bock, så att sidorna är fria från underlaget.

4

Nu ska delarna sammanfogas. Du ska pensla rikligt med trälim på sidorna, som trycks ihop ordentligt med tapparna. Bakstycket (E) sätts ned i sitt spår innan den sista sidan (A1) sätts fast.

5

Spänn ihop alltsammans. Det krävs ett par tvingar, kilar och klossar för att hålla ihop alla delarna medan limmet torkar. Låt det stå så här över natten.

6

Såga av utstickande tappar när limmet har torkat. En trycksåg (japansåg) är perfekt för ändamålet, men du kan även använda en multisåg.

7

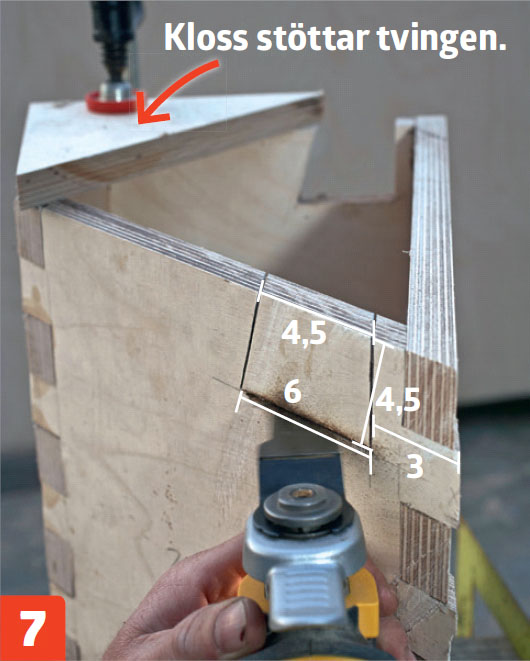

Skär ut spåret för cykeln. Se till att det finns gott om plats för den. Såga in med fanérsågen och ta bort biten med en multisåg.

8

Limma fast en bit skinn i spåren. Så är cykelns lack väl skyddad mot repor. Slutligen sandpapprar du hela hyllan och vaxar eller oljar den.

Material

Mdf- eller spånskiva till mallen:

  • Topp (A) a 33 x 40 cm
  • Sida (B) a 24,5 x 40 cm
  • Botten (C) a 12 x 40 cm
  • Sida (D) a 17,8 x 40 cm

18 mm björkplywood:

  • Hylla-topp (A1) a 40 x 33 cm
  • Hylla-sida (B1) a 24,8 x 33 cm
  • Hylla-botten (C1) a 18 x 33 cm
  • Hylla-sida (D1) a 21,8 x 33 cm
  • Hylla-baksida (E) a 33,9 x 18,2 cm
  • Stödplatta (F) a 33,5 x 17,7 cm (passas invändigt i hyllan)

Dessutom:

  • 4 x 50 mm skruv
  • Trälim

Specialverktyg

  • Cirkel- eller sänksåg
  • Överhandsfräs
  • Fanérsåg

Tidsförbrukning

Ett par dagar (inklusive torktid).

Pris

Cirka 2 000 kronor.

Svårighetsgrad

Precision är vägen till framgång. Det är inte världens lättaste uppgift, men det är värt besväret.

Ritning

logga in eller köp åtkomst för att se ritningen

Video

Så här använder du sänksågen

I den här videon lär du känna snickarens favoritsåg. Sänksågen förs alltid längs en styrskena som ser till att snittet blir exakt – oavsett om det ska vara rakt eller vinklat, om det ska gå igenom materialet eller inte, eller om det börjar i kanten eller mitt på materialet. Det gör sågen lämplig till allt från spår i en bräda till att såga rent längs kanten när trallbrädorna har lagts.

Så här använder du handöverfräsen

I den här videon kan du se hur du ställer in och använder handöverfräsen för att skapa perfekt finish när du arbetar med trä. Det finns ett otal olika frässtål, så du kan göra allt från snygga profilerade kanter och noter till dolda fogar och utfräsningar för gångjärn. Vi går igenom de olika sorternas frässtål och visar hur du använder dem.

Låt cirkelsågen såga i underlaget

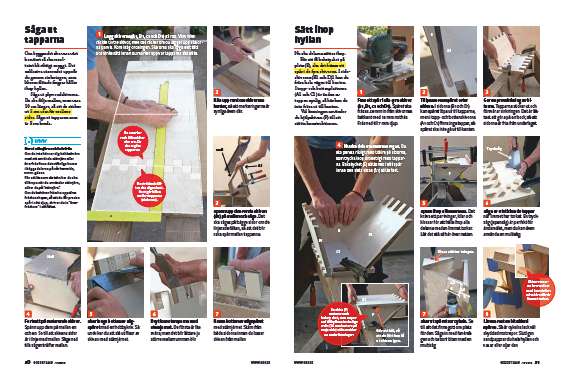

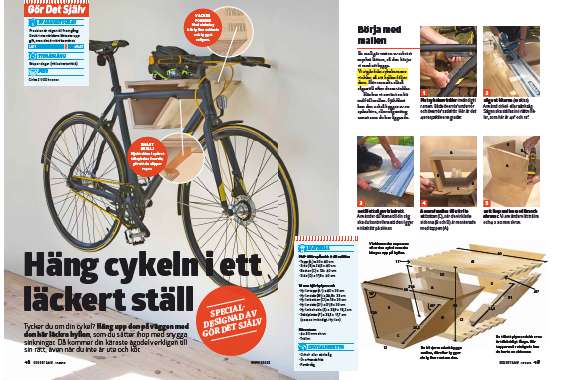

Tidningsartikel

Ladda ner tidningsartikeln

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
