Halfpipe

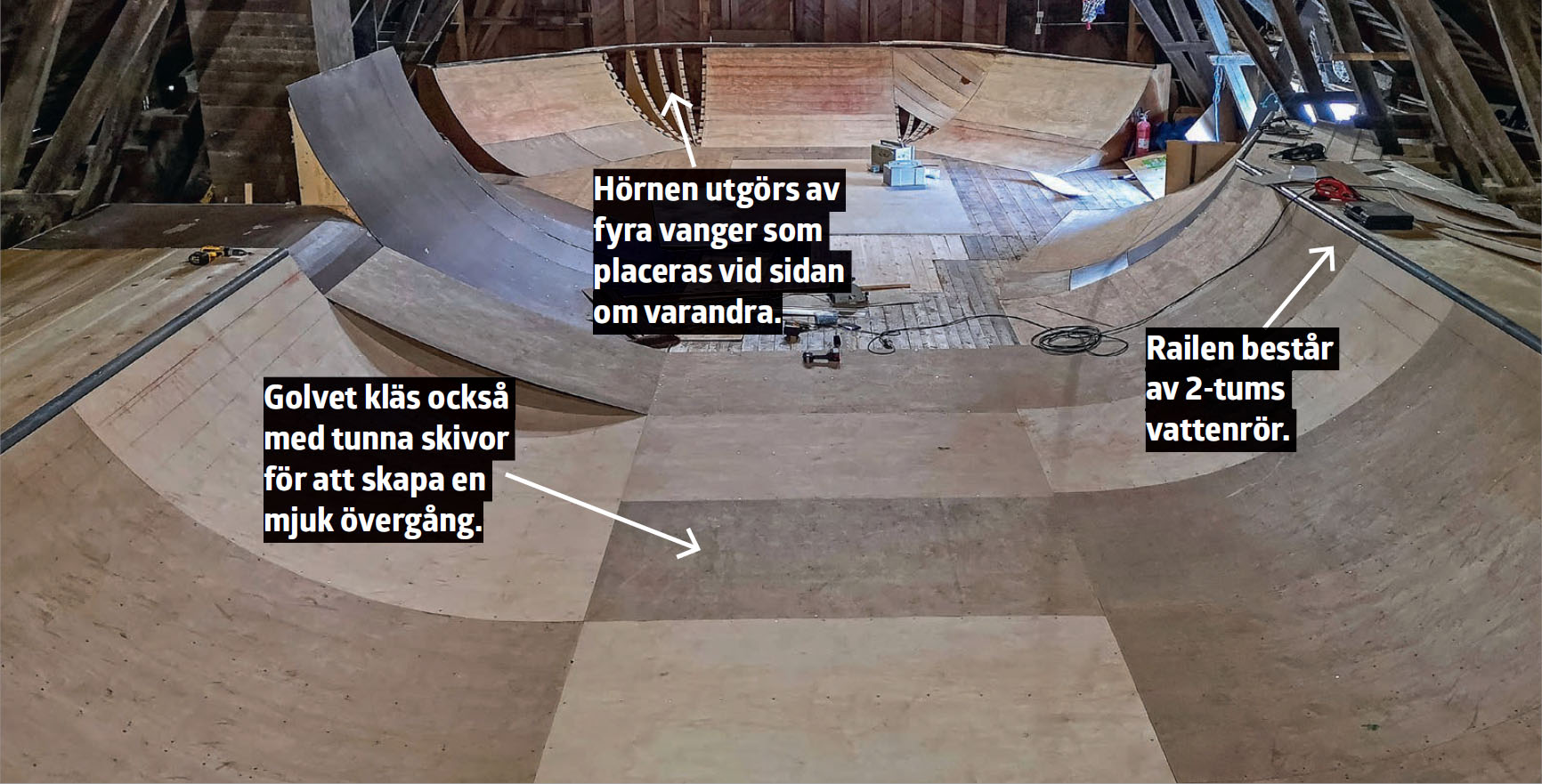

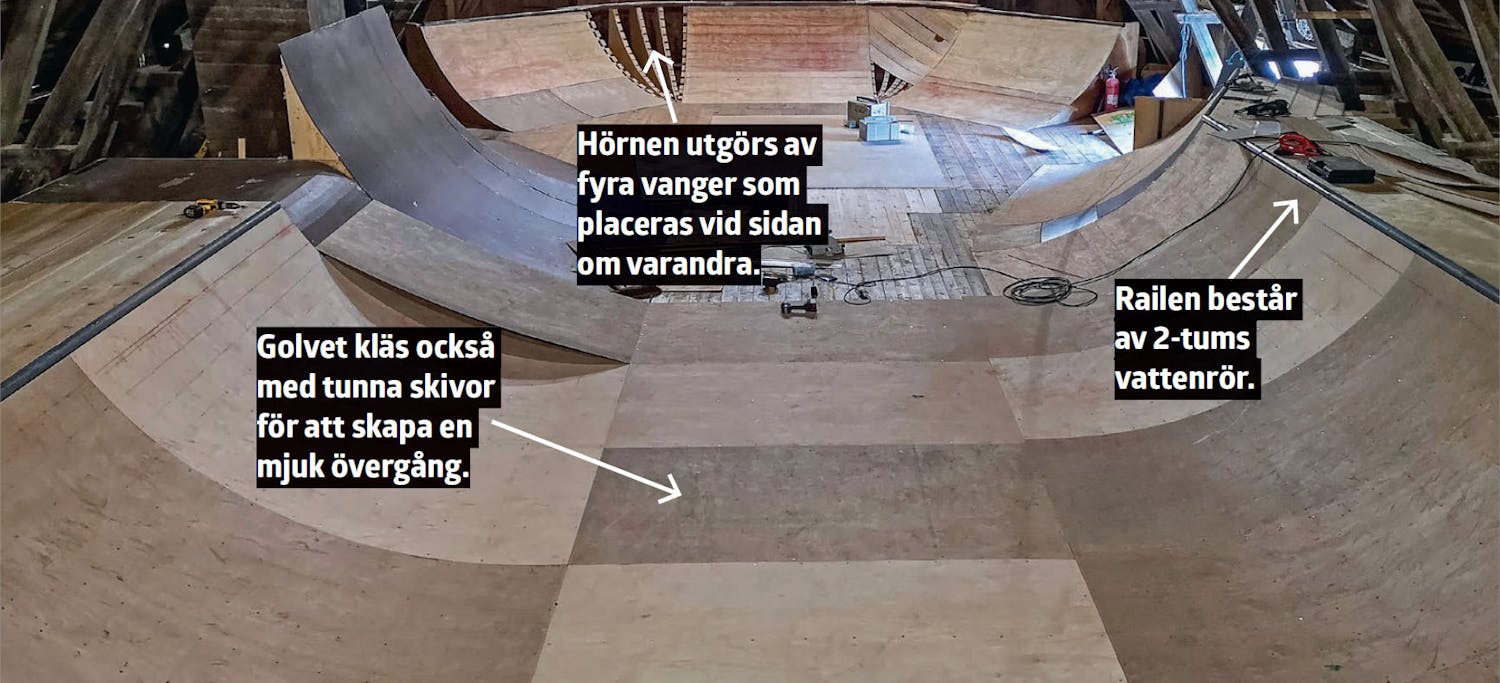

Den här rampen har byggts på loftet till en gigantisk lada, där det är högt i tak. Det går därför att göra halfpipe-rampen 2,5 meter hög på vissa ställen. Mellan ramperna fylls på med skivor för att binda ihop det hela, och på rampens kanter monteras en “rail”.
Instruktion
01
Rampens uppbyggnad
5
Steg

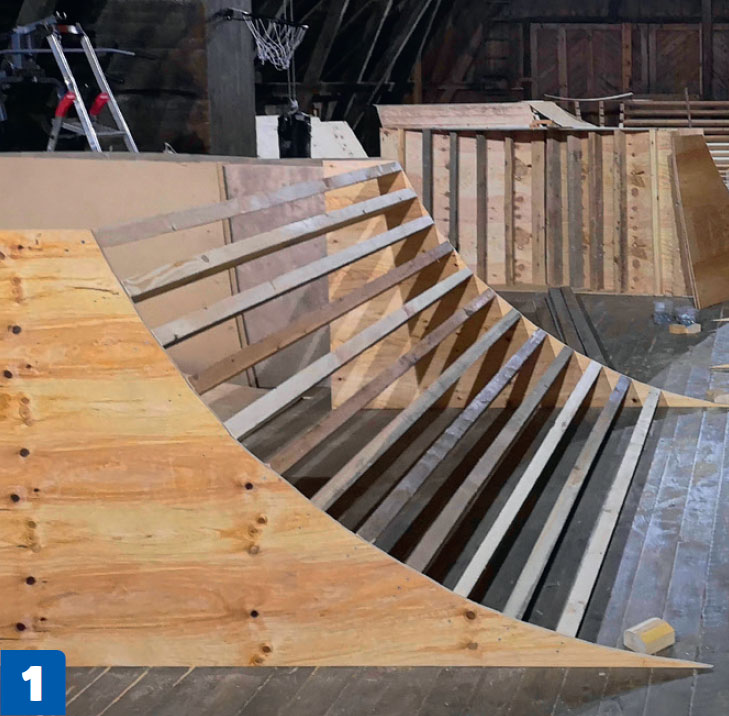

Rampen är uppbyggd i moduler som kan skruvas ihop. Vangerna till varje modul byggs av plywood. Mellan vangerna skruvas reglar fast med ca 15 cm mellanrum. Det ger ett stabilt underlag till skivorna som ska läggas ovanpå.
Hörnen på den stora rampen skapas genom att sätta tre vanger mellan de angränsande modulerna. Här ska skivorna monteras direkt på vangerna och inte på reglar.
Skivorna till rampen ska vara max 6 mm tjocka, annars kan de inte böjas.
Gör en mall med rätt böjning och såga ut vangerna av plywoodskivor. På ritningen kan du se en kap-plan med alla mått på.

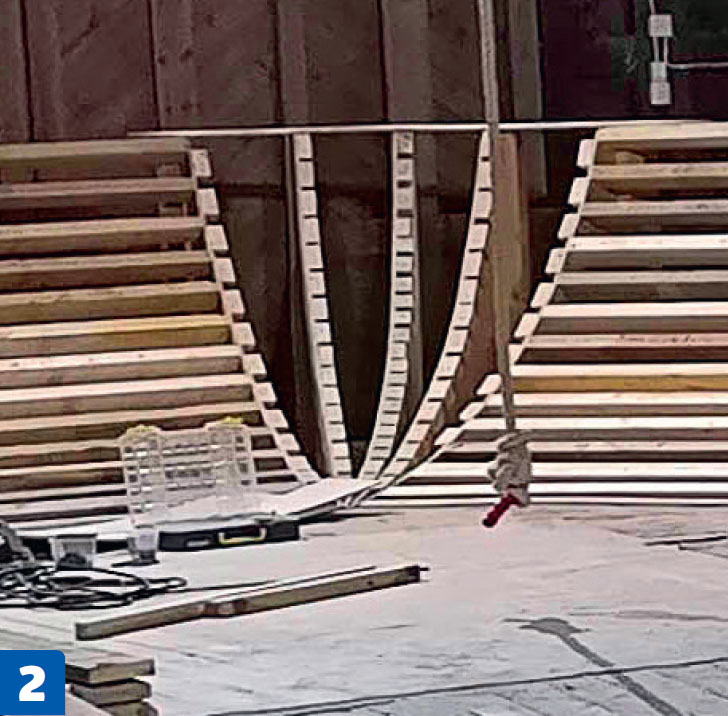

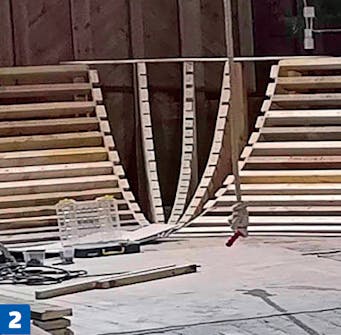

De välvda hörnen på rampen görs genom att sätta tre vanger av plywood vid sidan om varandra.

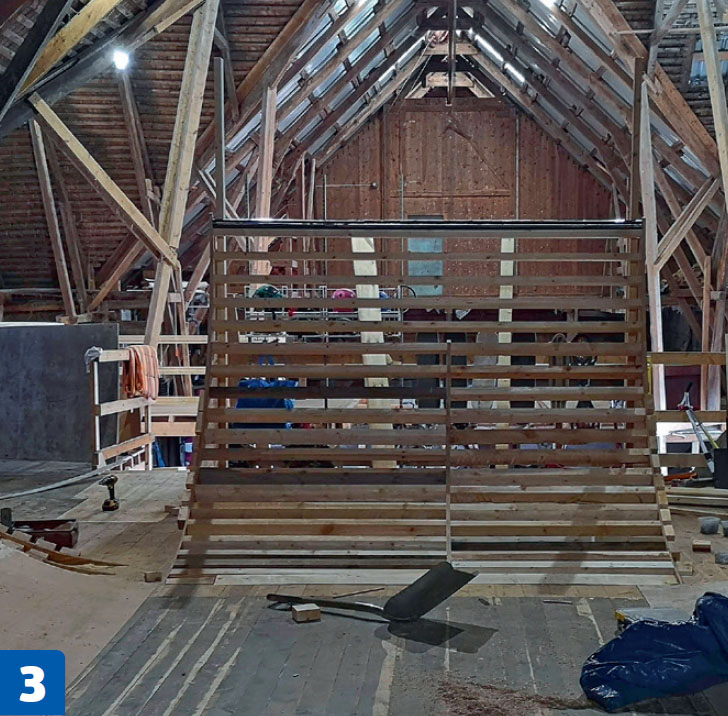

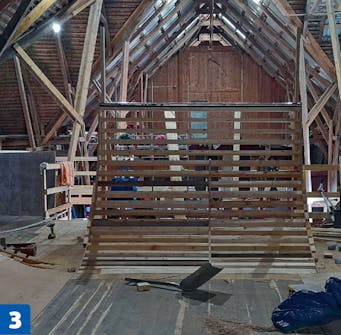

Du kan göra ramperna extra höga. De byggs av plywood och reglar, och här måste plywoodvangerna förstärkas extra med reglar.
Den smala skivan överst sticker ut lite förbi sidovangerna, så att modulerna kan anpassas till varandra.
Ramperna kan även kläs med masonit, som har en hård och slitstark yta.
02
Olika ramper med samma vanger
4
Steg

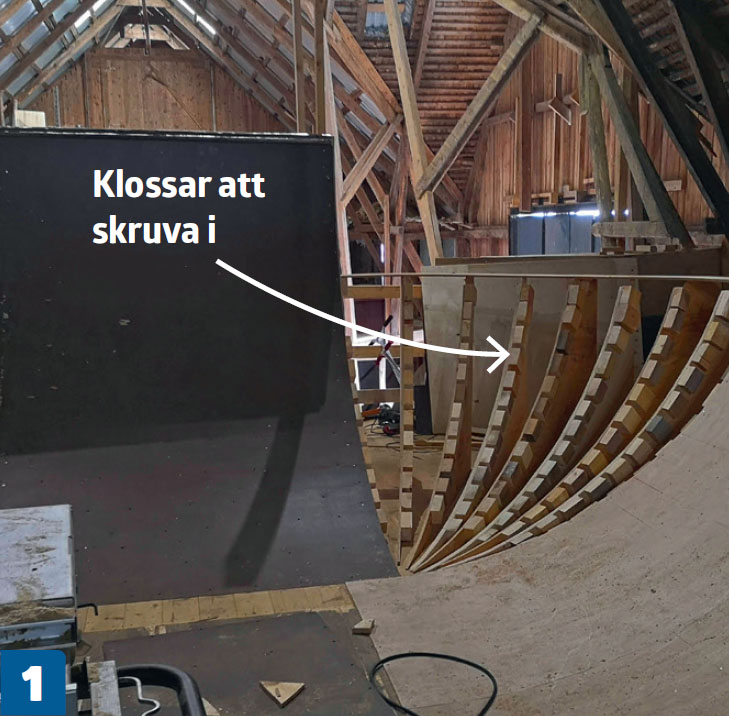

Om du ger dig på att bygga en hel skatepark, så kan du enkelt göra ett par av ramperna ännu högre. Det görs enkelt genom att höja de lägre vangerna.

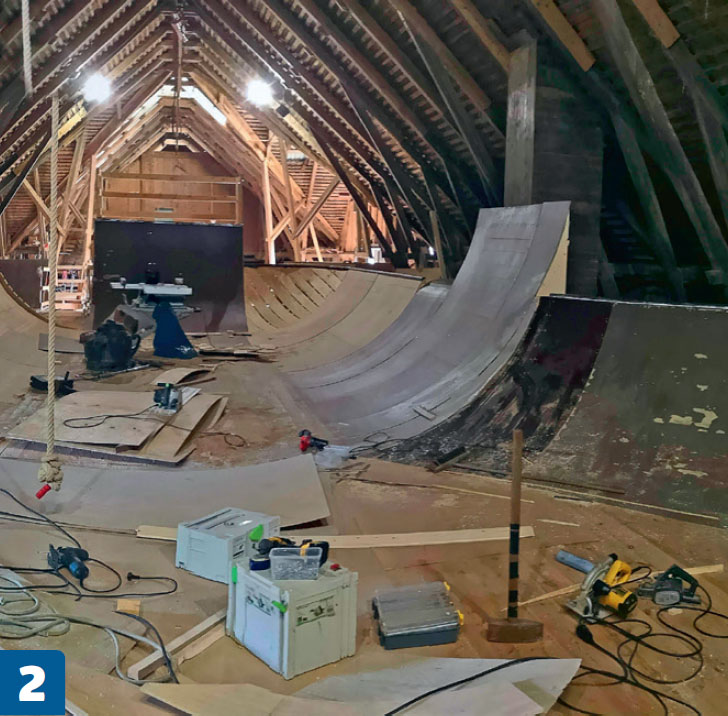

Om rampen ska svänga i ändarna, så kan även det lösas med samma mall som används till de lägre vangerna.

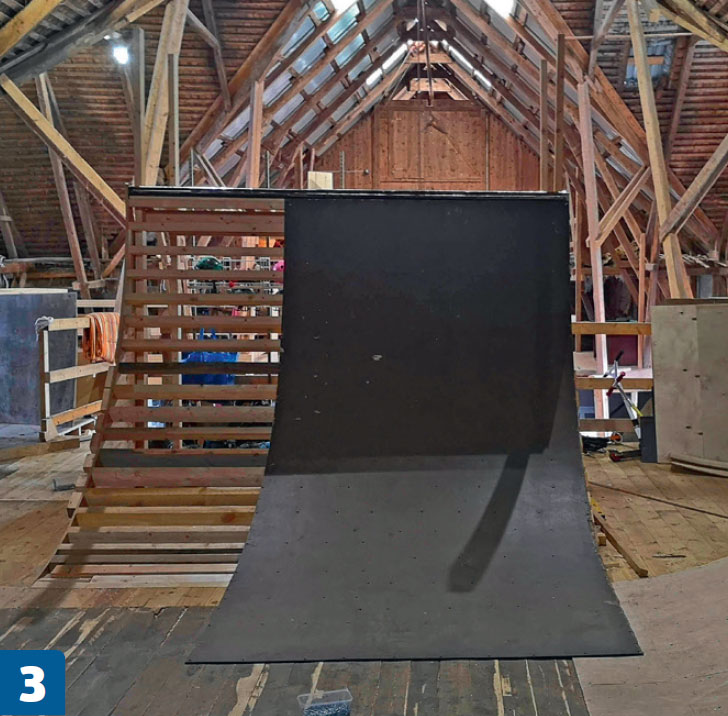

För att göra en mjuk sväng placeras vangerna tätt och därefter skruvas 6 mm plywoodremsor på tvären för att förstärka det hela.

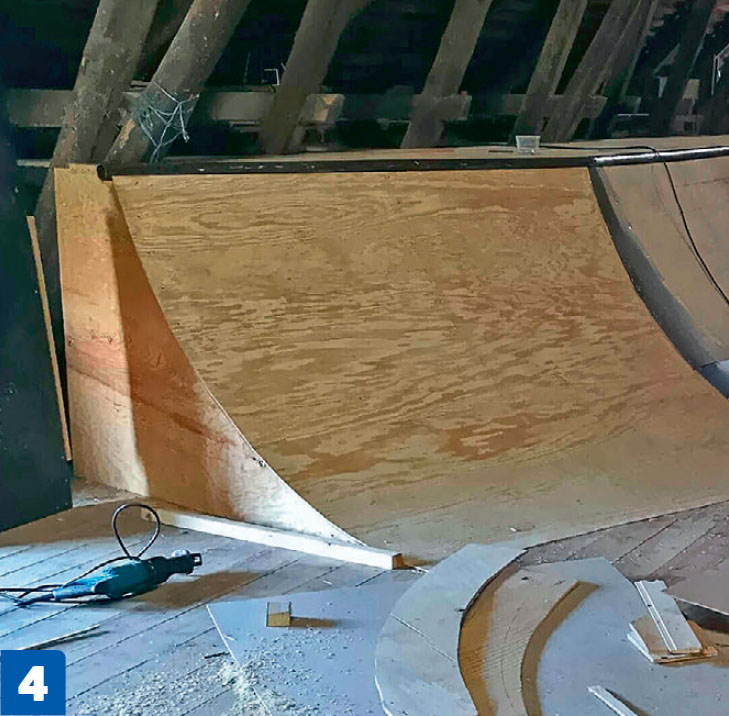

Skruva klossar på sidan av vangerna som ska bilda hörnet. Det ger ett bra skruvunderlag.

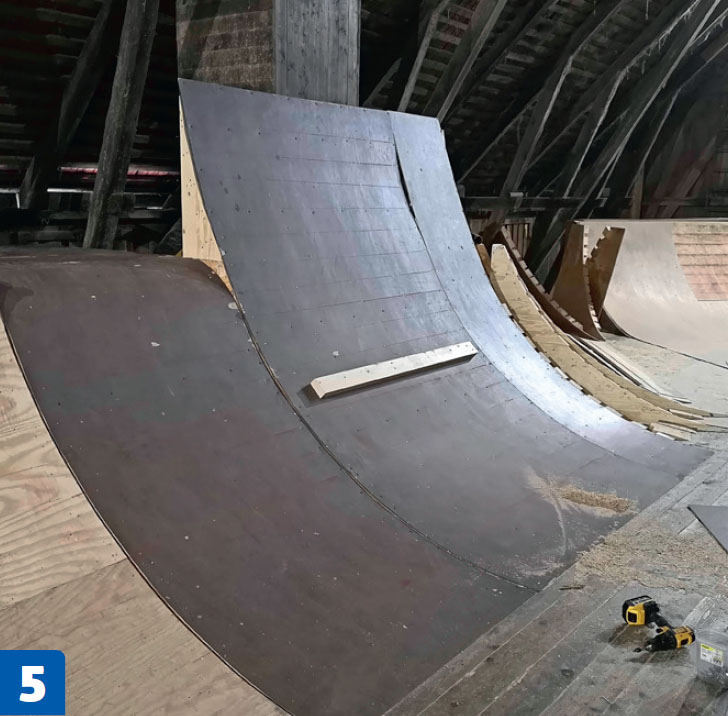

Klä först alla ramperna och fyll sedan på med skivor mellan ramperna, så att de bildar en sammanhållen enhet.
En cirkelsåg eller sänksåg är ovärderlig när du ska såga de många exakta snitten. Skarvarna ska helst vara helt täta.

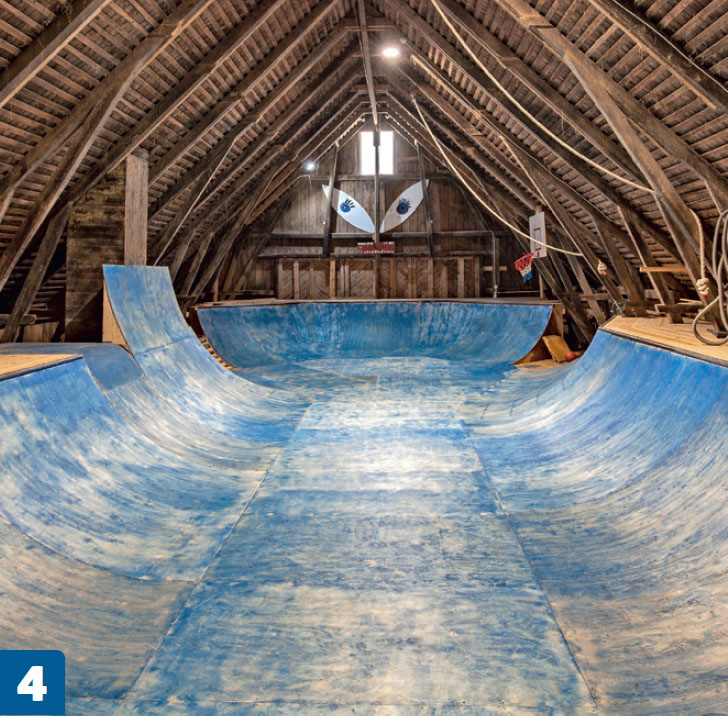

Den blå färgen anknyter till halfpipe - rampens ursprung, nämligen övergivna och torrlagda swimmingpooler.
Material
Till en modul:
- 2 skivor 15 mm plywood à 122 x 244 cm till vanger och ovansida
- 14 st 45 x 95 mm reglar à 2,4 m till ribbor
- 2 skivor 6 mm plywood à 122 x 244 cm för att klä rampen
- Skruvar
Specialverktyg
- Sänksåg med styrskena
Tidsförbrukning
1 modul tar 2-3 timmar att bygga.
Pris
Ca 800 kronor per modul.
Svårighetsgrad
Eftersom rampen byggs i enkla moduler, är projektet ganska lätt.
Ritning

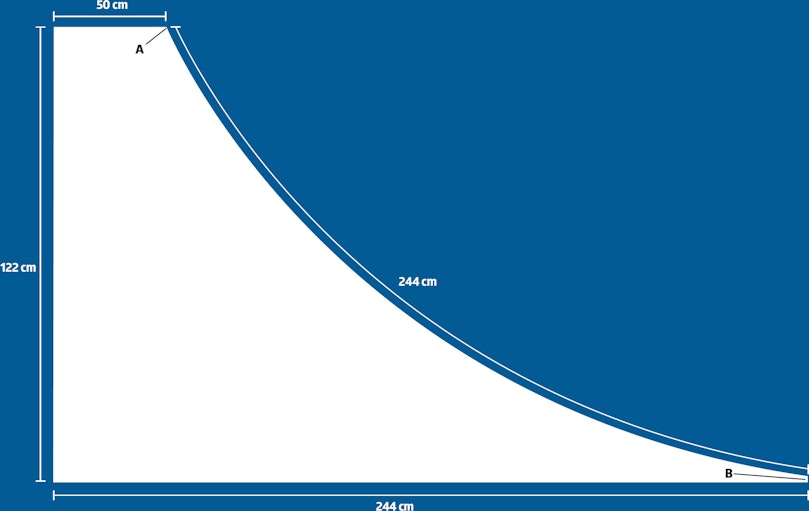

Kap-plan till en modul
Vangerna på modulerna består av skivor. Du kan använda spånskivor, OSB-skivor eller plywood. Oavsett vilken sorts skiva du använder, rekommenderar vi att den är minst 15 mm tjock. Kap-planen passar till måttet på en hel skiva, så att botten, baksida och ovansida behöver inte sågas ut - du behöver faktiskt bara såga ut botten. Det görs enklast genom att sätta en skruv i punkt A och B, såga en list på 244 cm och sedan böja den tills ändarna hamnar på de två punkterna. När den första sidan är gjord, kan den användas som mall till resten.
Video

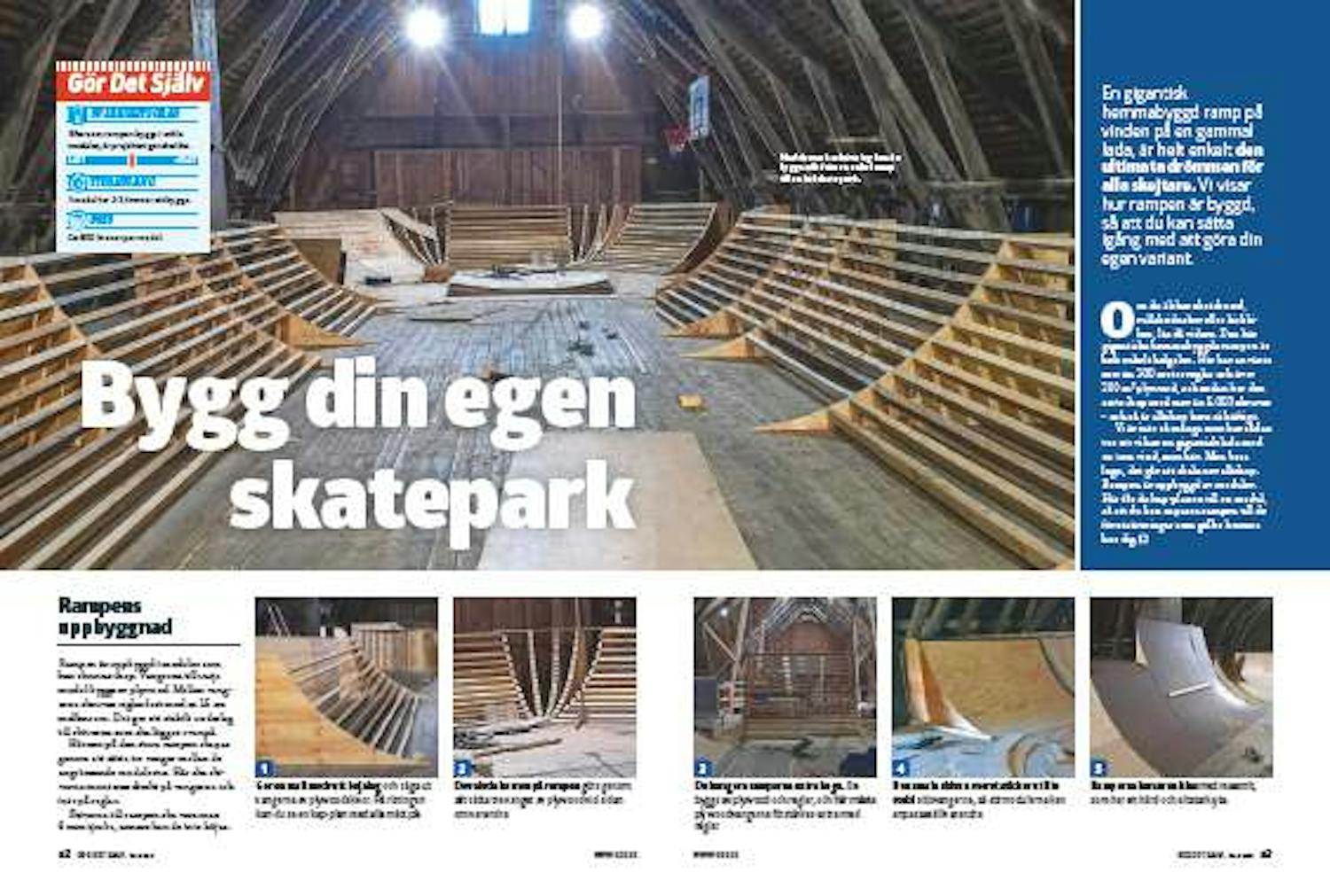

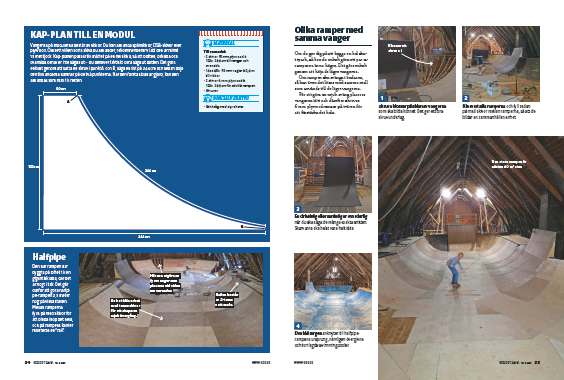

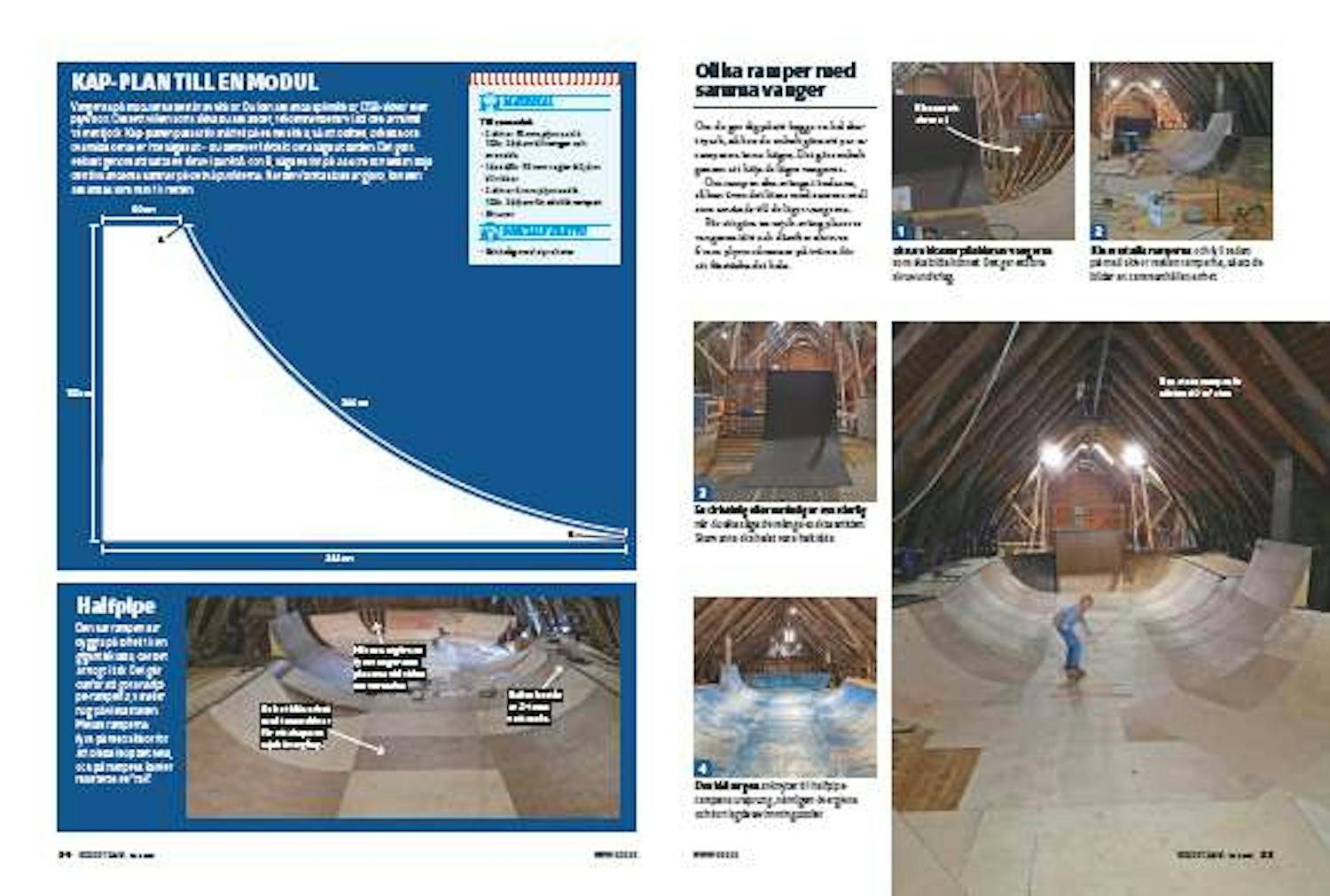

Tidningsartikel
