Intro
Instruktion
01
Förbered sidoramar
4
Steg

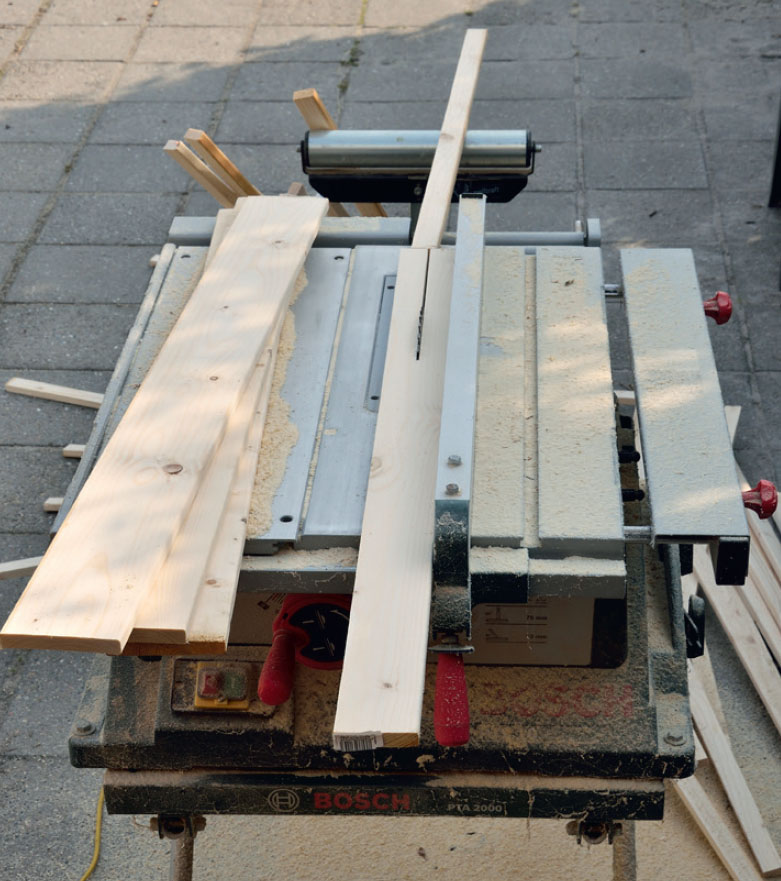

Hela projektet är uppbyggt kring två ramar i 45 x 45 mm reglar, som ska byggas först. Det är mycket viktigt för slutresultatet att de två ramarna byggs mycket exakt, och därför är det också viktigt att de olika bitarna som du kapar håller måttet.
När ramarna är monterade ska de strykas med träskydd. Detsamma gäller för flera olika delar som kommer att användas senare i projektet, inklusive ribborna som förbinder de två ramarna till en stabil stomme.

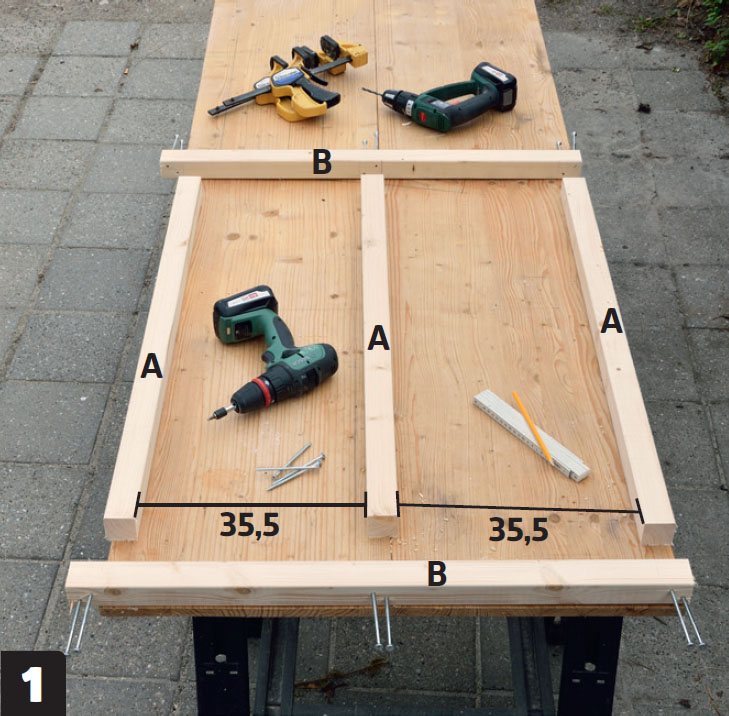

Bygg två sidoramar. Lägg upp tre reglar (A) mellan två reglar (B). De två yttre reglarna (A) ska ligga i nivå med änden på reglarna (B). Mittregeln (A) ska ligga med lika stort avstånd till de andra två, 35,5 cm.

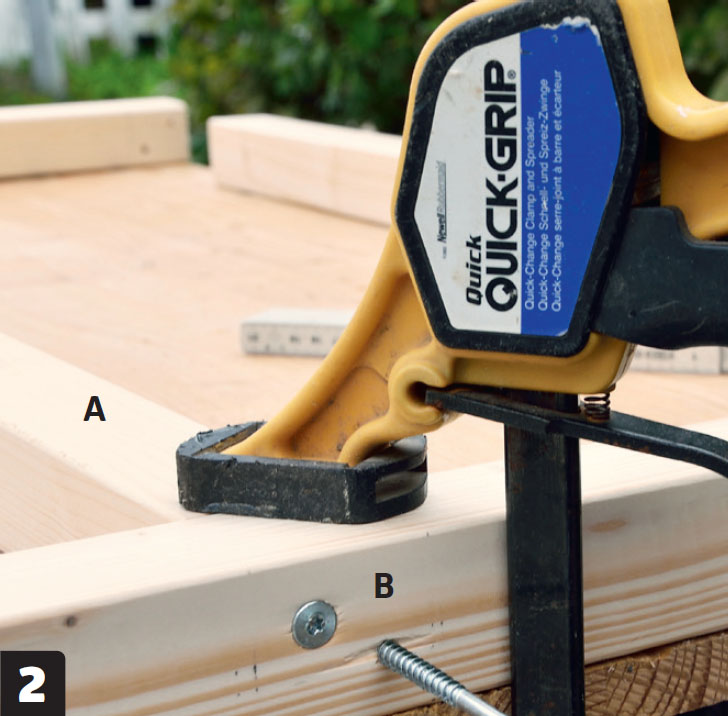

Se till att du får rena fogar genom att fästa reglarna (A och B) mellan din arbetsbänk och en tving för att säkerställa att fogarna blir skarpa och att reglarna är i våg.
Skruva ihop fogarna (A och B) med 5 x 80 mm skruv. Kom ihåg att förborra innan du sätter skruvarna i ändträet. När du har tillverkat en ram upprepar du processen och gör en till.

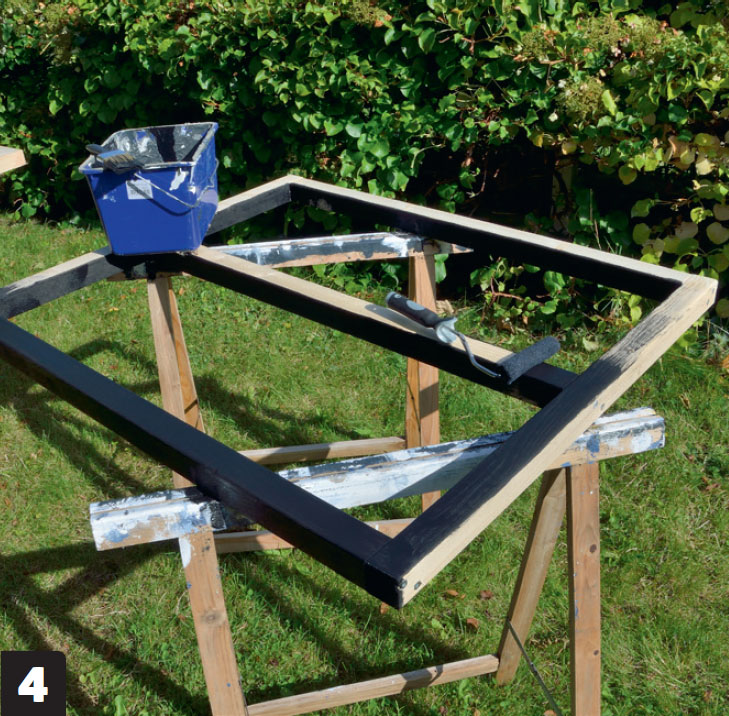

Stryk ramarna en gång med träskydd. Här använder vi heltäckande svart träskyddsfärg. Måla även de återstående ribborna (C och D) och de sex bakstyckena (K och L).
02
Montera stommen
10
Steg
Nästa steg är att klä in ramarna med masonit och ribbor i svart och natur.
När du har klätt ramarna sammanfogar du dem med ytterligare en handfull reglar för att skapa en ordentlig stomme.
Luckor ska också tillverkas till stommen och hyllor monteras mellan ramarna.
Det är också nu du ska sätta hjul på möbeln.

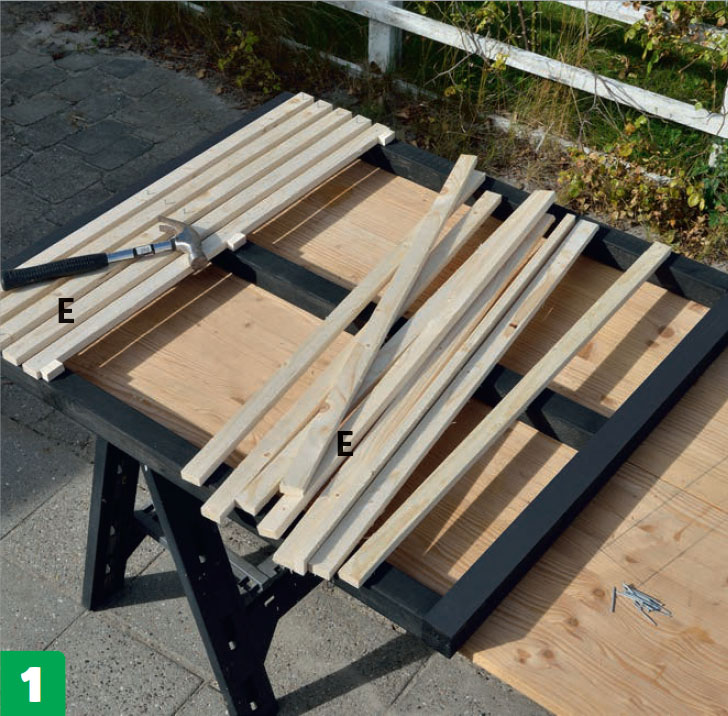

Ramarna kläs med panelribbor (E). Här kläs de två ramarna med vardera 22 ribbor (E). De två yttersta skall vara i jämnhöjd med ramens kant och avståndet mellan ribborna är ca 1,6 cm.

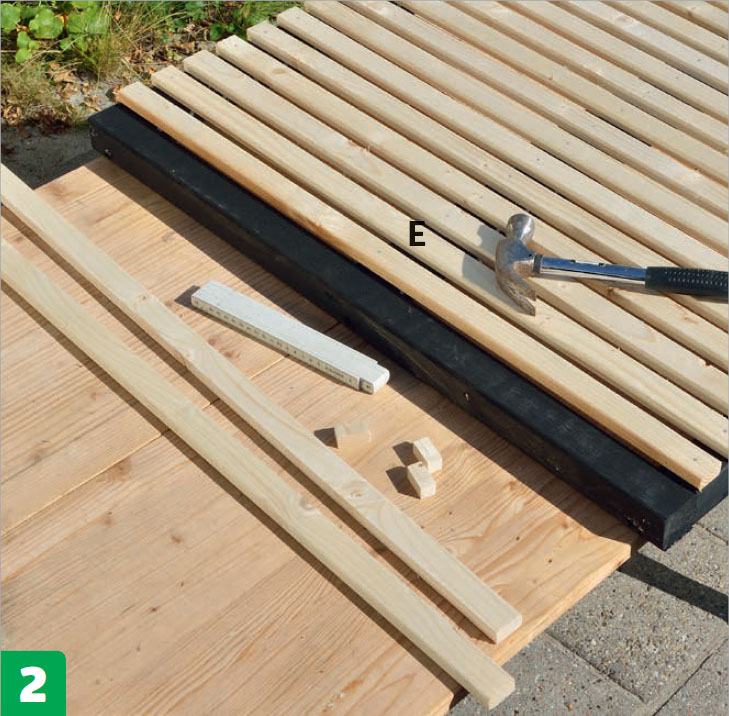

Ribborna (E) spikas fast med 2,2 x 45 mm dyckert. Du behöver tre dyckert per ribba. Vänta med att spika de två yttre ribborna tills du har skruvat fast de två ribborna (C) i ramarna.

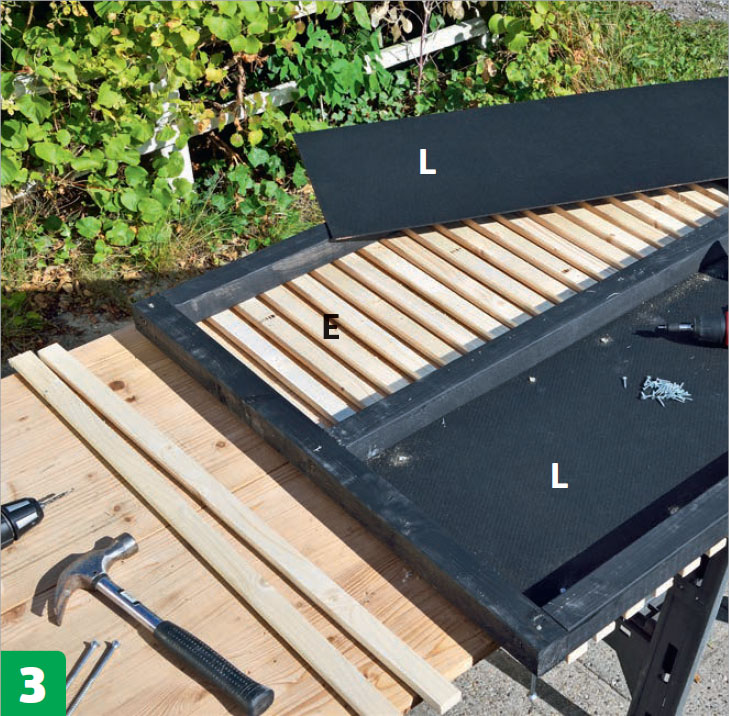

Montera bakstyckena (L) på ribborna (E). Bakstyckena passar i ramarna på baksidan av ribbpanelen. De skall skruvas fast med 4 x 20 mm skruv.

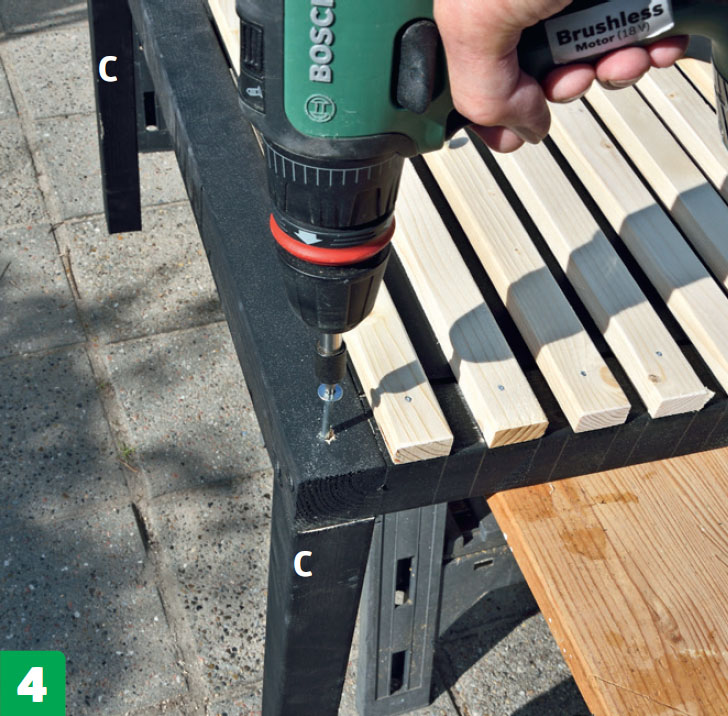

Skruva fast reglarna (C) i den ena ramen. Reglarna (C) fästs i ramens fyra hörn med 5 x 80 mm skruvar. Reglarna ska sitta på motsatt sida av ramen i förhållande till ribbpanelen.

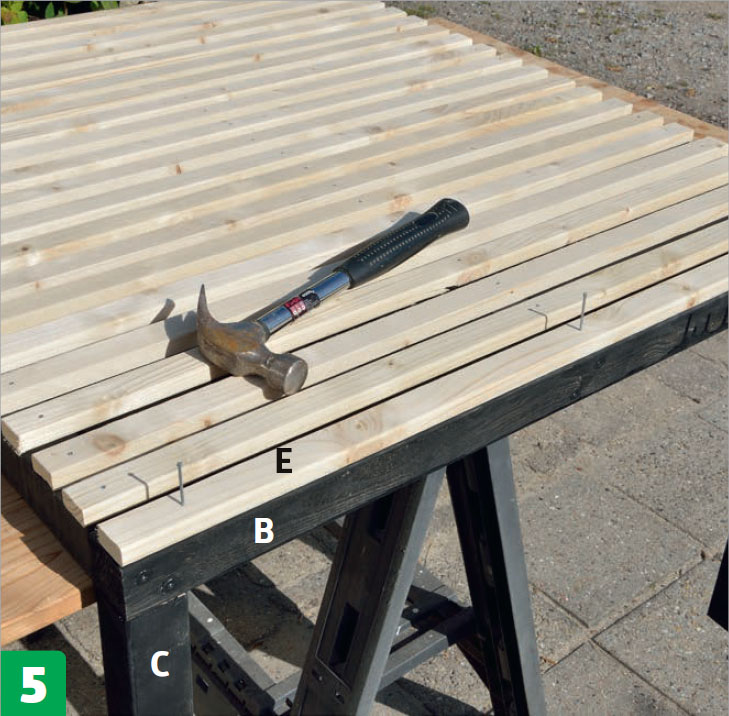

Spika fast de två yttersta ribborna (E) på den ram som du just har skruvat fast de fyra reglarna (C) i. Vänd därefter ramen, så att den vilar på ribborna (E).

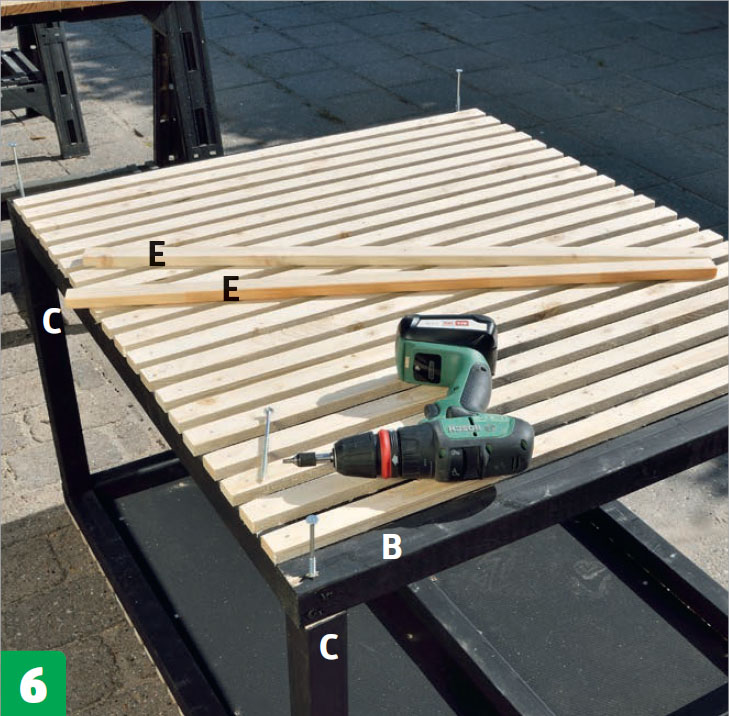

Montera ram nummer två. Lägg nu den andra ramen så att den vilar på ändarna av de fyra reglarna (C). Skruva fast ramen och spika fast de två yttre panelribborna (E).

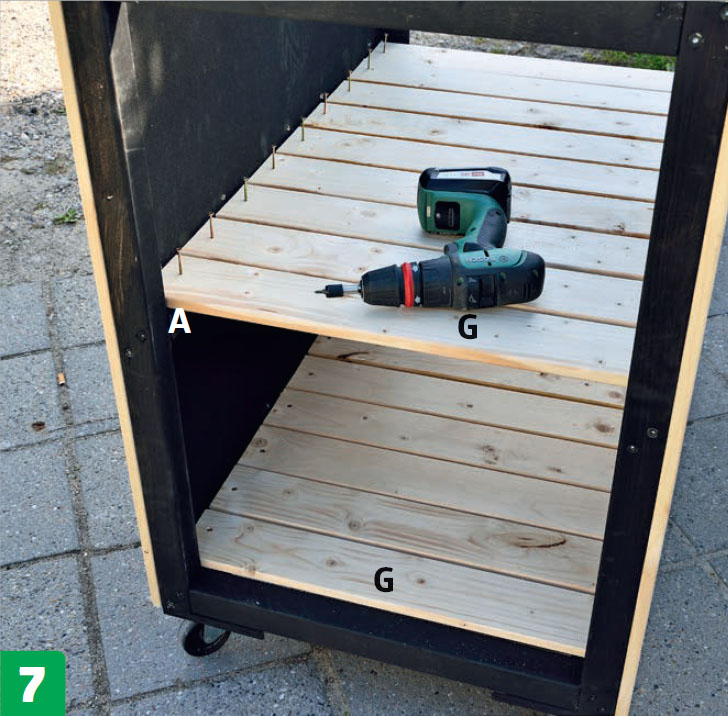

Gör två hyllor. Placera 18 brädor (G) i två lager för att bilda två hyllor mellan ramarna. Brädorna vilar på reglarna (A). Skruva fast brädorna med 4 x 40 mm skruv.
Gör luckorna, en åt gången. Lägg två reglar (D) parallellt på bordet med 66 cm mellanrum. Spika fast 11 ribbor (E) med ett mellanrum på ca 1,75 cm. De yttersta ska vara i jämnhöjd med reglarnas ändar.

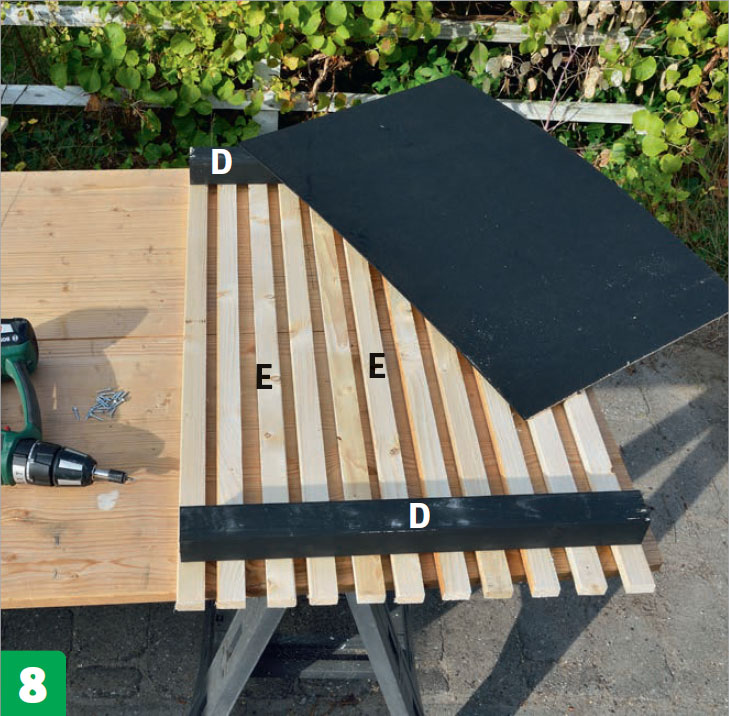

Montera bakstyckena (K). Skivorna passar mellan reglarna (D) och ska dessutom läggas med 2,5 cm avstånd till kanten på bakstyckena på båda sidor. Skruva fast med 4 x 20 mm skruvar. Tre i varje.

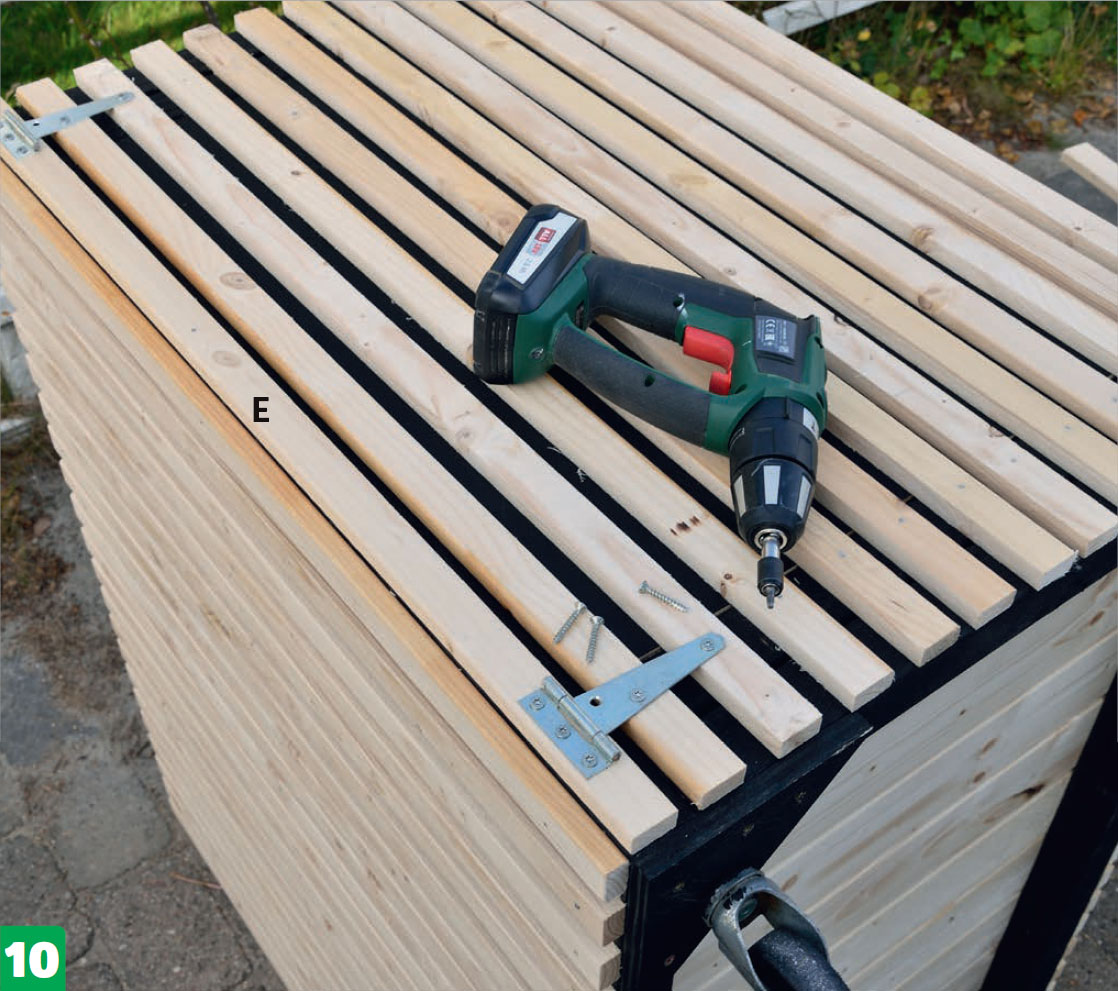

Sätt fast luckorna. Börja med att fästa de sista ribborna (E) på själva ramen. Ribborna ska vara i nivå med kanterna på båda sidor om båda öppningarna. Placera luckorna mellan de nymonterade ribborna och placera gångjärnen ovanpå. Nu kan du skruva fast gångjärnen med 4 x 20 mm skruvar. Du ska också montera ett handtag och en vridhållare för att hålla luckan stängd.
03
Gör bordsskivan
4
Steg
Stommen är färdig och klädd, men det saknas en bordsskiva och det är nästa steg. Bordsskivan tillverkas av en vattenfast byggskiva, t.ex. formplywood, och kläs ovanpå med brädor av lärkträ.
Sedan fäster du bordsskivan på stommen och det börjar se ut som ett komplett utekök.

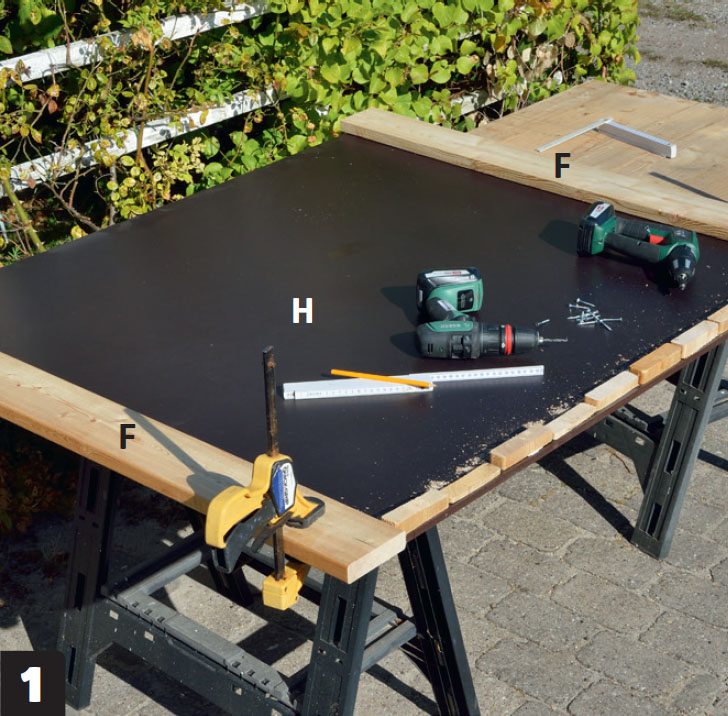

Lägg upp skivan (H) och lägg en bräda (F) på varje sida, så att de sticker ut 4 cm över kanten på skivan. Skruva fast brädorna med 4 x 40 mm skruv - skruva genom skivan först, så att de inte syns på brädsidan.
Skruva fast en pinne mellan de två yttersta brädorna (F). Nu har du ett mothåll att lägga de resterande brädorna mot. Placera dem med ca 2 mm mellanrum och skruva fast brädorna med skruvar underifrån.

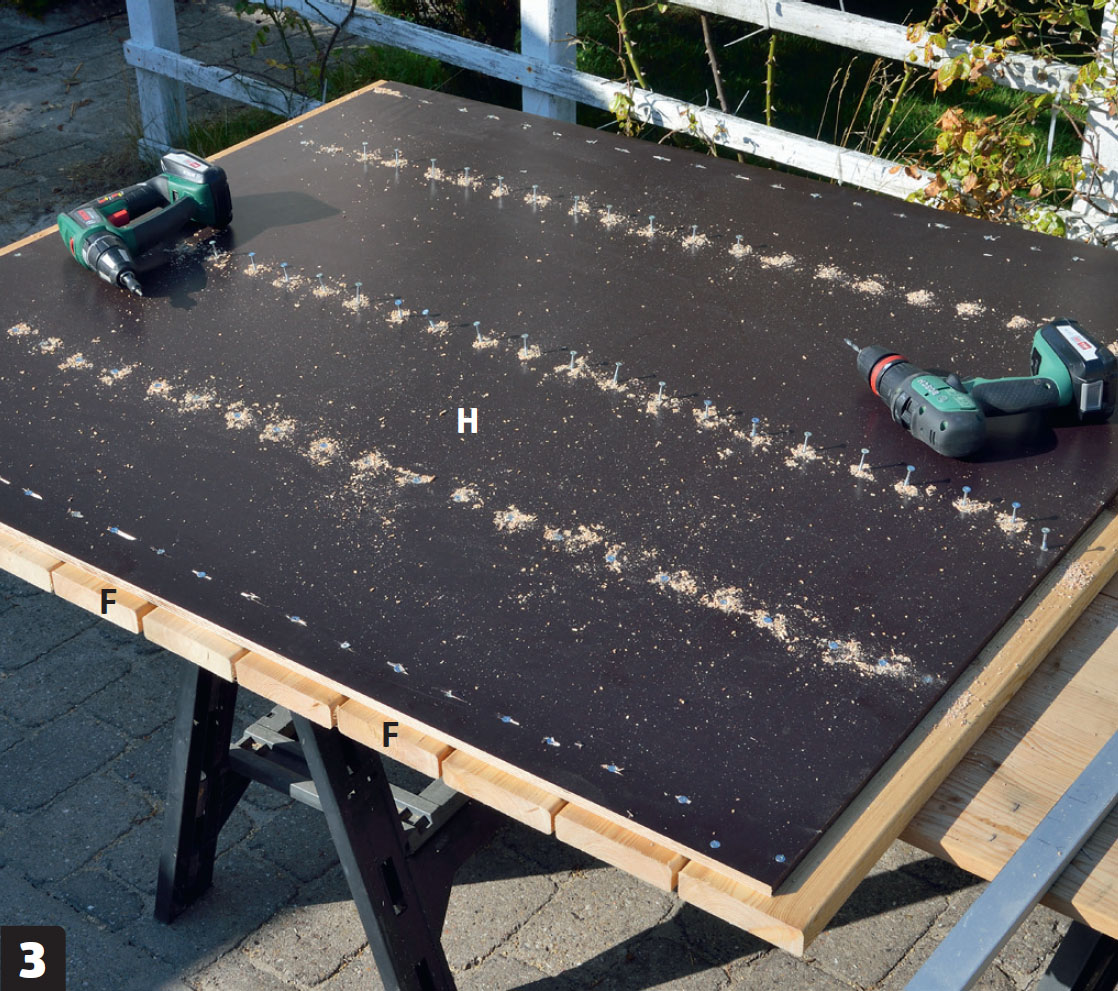

Vänd bordsskivan och skruva sedan fast brädorna (F) i den vattenfasta skivan (H). Använd 10 skruvar per bräda. Sätt dem två och två vid sidan om varandra.

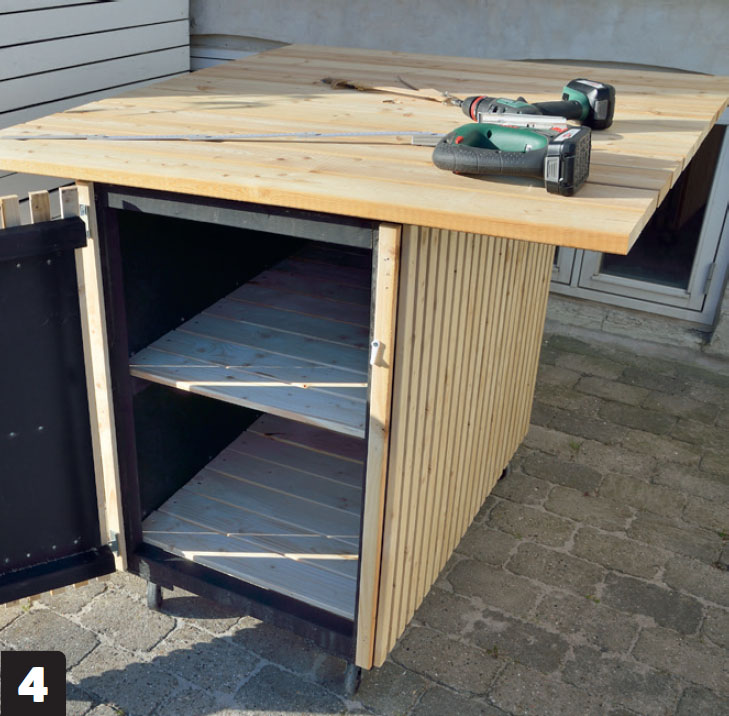

Fäst bordsskivan. Lägg bordsskivan på stommen och skruva sedan fast den underifrån med 5 x 80 mm skruvar.
04
Sätt hjul på ditt kök
2
Steg
Det är självklart att en liten kompakt köksmöbel som den vi bygger i den här artikeln ska vara mobil, så att den kan flyttas beroende på när och hur den behövs.
Lyckligtvis är det enkelt att montera en uppsättning möbelhjul under stommen, och det kan göras för mindre än 300 kronor.
Allt du behöver är några bitar plywood och fyra hjul, plus en handfull spännbrickor och låsmuttrar.

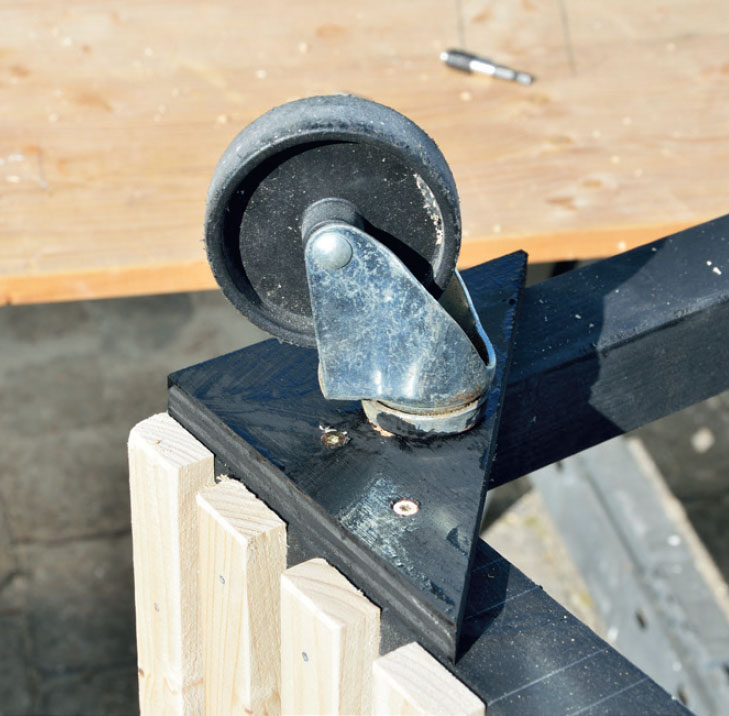

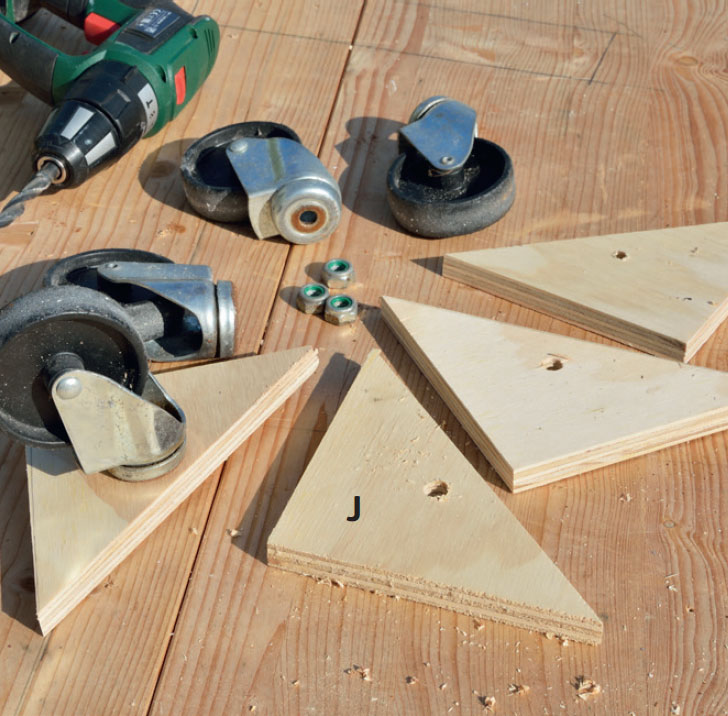

Såga fyra rätvinkliga trianglar (J) med måtten 15 x 15 x 21,2 cm av en plywoodskiva. Fäst ett hjul på varje.
Skruva fast de fyra trekanterna med hjul under ramarna med 4 x 40 mm skruv.
05
Montera diskhon
5
Steg
Det sista steget är att montera en diskho och en kran som bara släpper ut kallt vatten. Diskhon installeras först, sedan kranen.
Naturligtvis måste du också göra plats för ett avloppsrör och en trädgårdsslang så att du kan få rinnande vatten till och från köket.
Den sista detaljen du behöver ta hand om är tre hål i bordsskivan och de två hyllorna för att göra plats för ett parasoll mitt på möbeln.

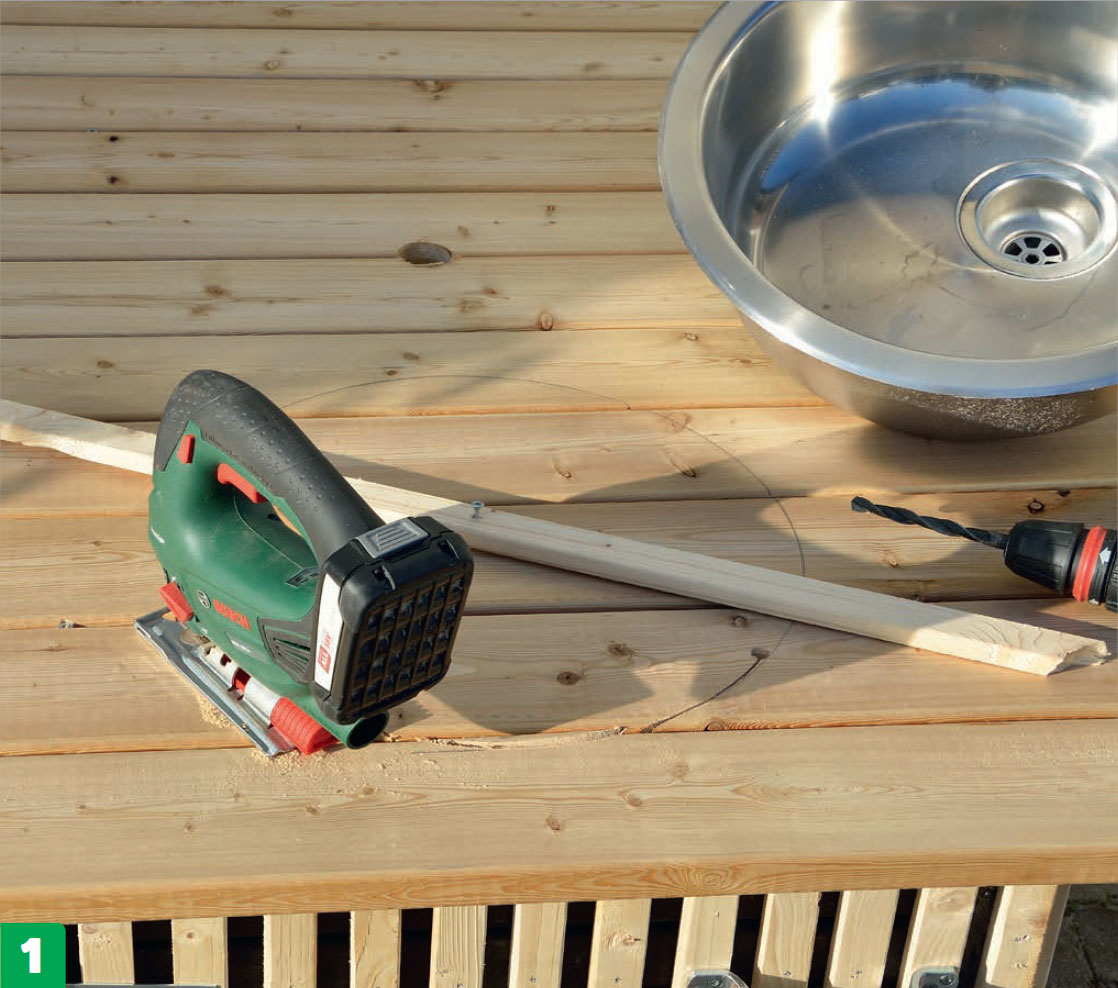

Mät ut för diskhon. Skruva fast en helt rak list i bänkskivan där du vill att diskhon ska ha sin mittpunkt. Använd listen som passare och rita en cirkel med en blyertspenna. Borra ett hål innanför cirkeln för att starta sågspåret.

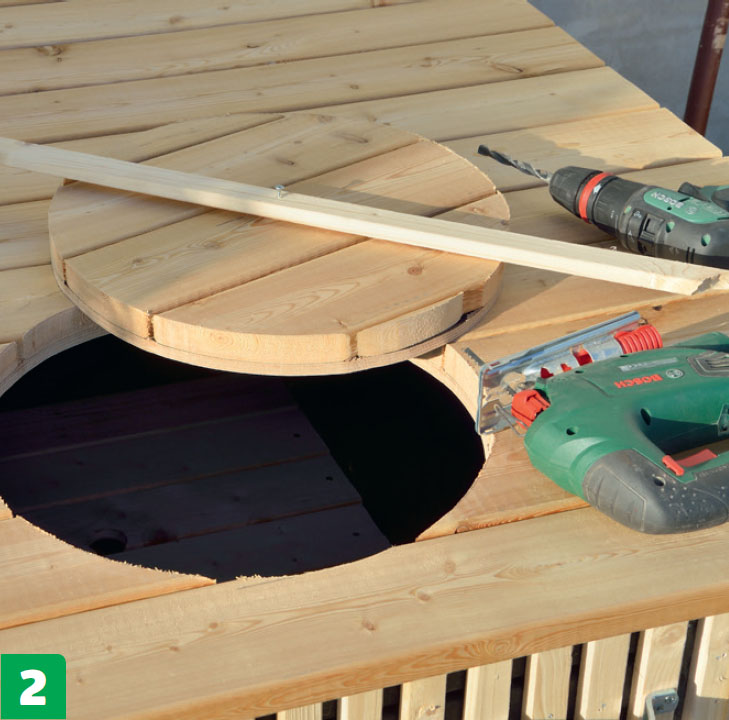

Såga hål för diskhon med en sticksåg. Tänk på att den vattenfasta skivan under brädorna tar längre tid att såga igenom än brädorna.
Sätt diskhon i hålet. Borra sedan ett hål för kranen. Du kan antingen använda ett centrumborr eller en hålsåg. Borra även hål för ett parasoll mitt på bordsskivan och hyllorna i stommen.

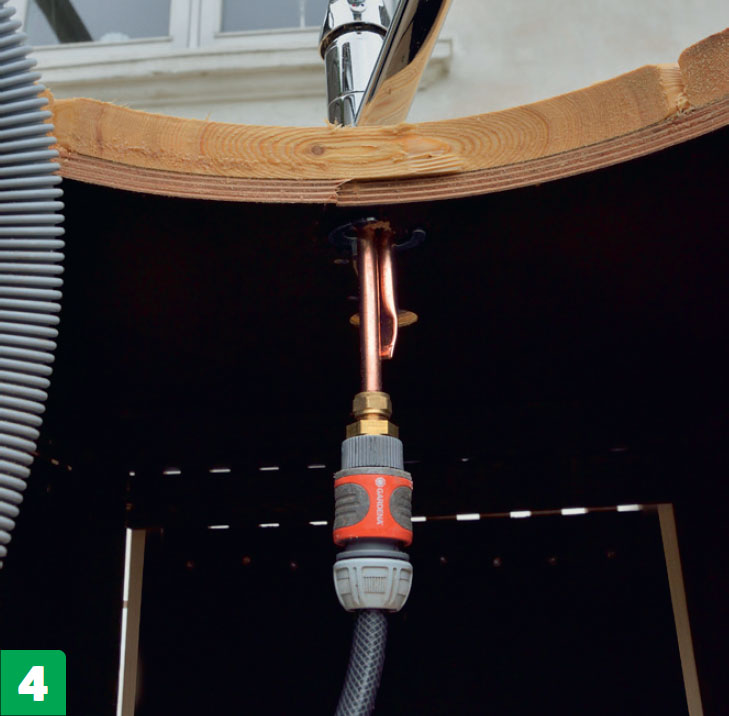

Fäst kranen i bordsskivan. Montera kranen med medföljande packningar och kopplingar. Sätt en slangkoppling på kranen. Här används en blandare för varmt och kallt vatten, där det ena röret pluggas.

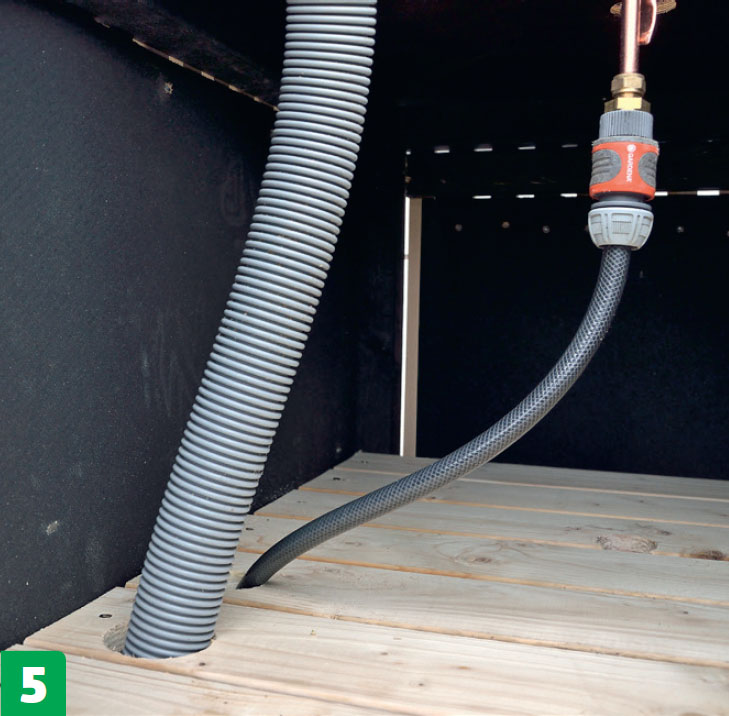

Gör plats för vatten och avlopp. Det sista du ska göra är att såga hål genom hyllorna så att avlopps- och trädgårdsslangen diskret kan komma in och ut ur köksmöbeln.

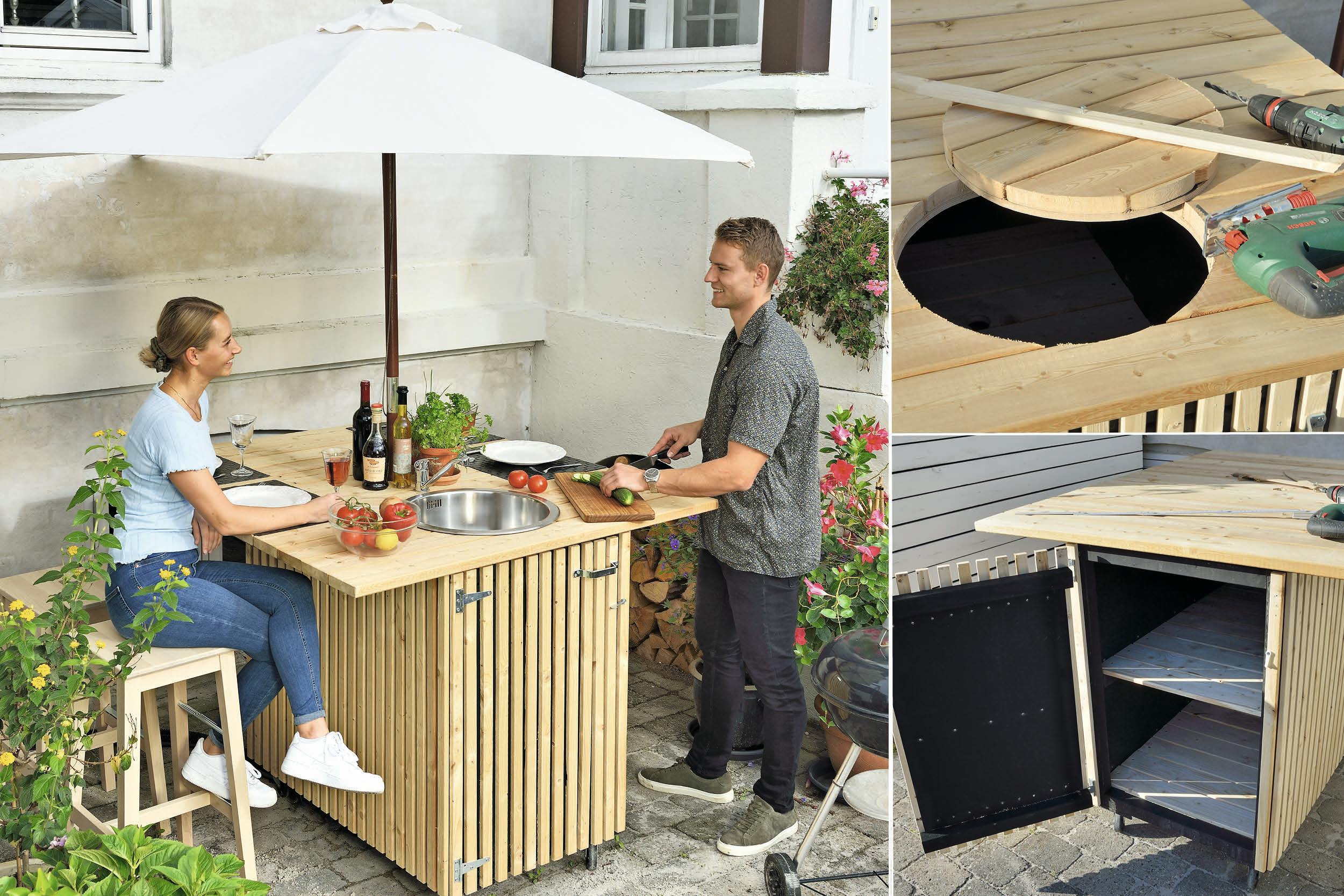

Det färdiga uteköken är ca 98 cm högt. Det är en behaglig arbetshöjd. Men det krävs att du har höga barstolar att sitta på.
Material
45 x 45 mm reglar:
- 6 bitar (A) à 91 cm 4 bitar (B) à 85 cm
- 4 bitar (C) à 51 cm 4 bitar (D) à 50,5 cm
20 x 30 mm ribbor:
- 82 panelribbor (E) à 85 cm (görs här av 24 m 20 x 95 mm brädor)
28 x 120 mm lärkbrädor:
- 11 brädor (F) à 122 cm till bordsskiva
20 x 95 mm brädor:
- 18 bitar (G) à 60 cm till hyllplan
15 mm vattenfast skiva:
- 1 skiva (H) à 119 x 142 cm till underbord
15 mm plywood:
- 4 trekantiga bitar (J) à 15 x 15 cm
4 mm oljebehandlad masonit:
- 4 bakstycken (L) à 35,5 x 91 cm
- 2 bakstycken (K) à 45 x 65 cm till luckor
Dessutom:
- 4 x 20 mm, 4 x 35 mm, 4 x 40 mm, 4 x 50 mm och 5 x 80 mm skruv 2,2 x 45 mm dyckert 4 möbelhjul, 10 cm höga 4 st 60 x 120 mm gångjärn till de två luckorna (mätt öppnade) 2 vridhållare av nylon till luckor Diskho Vattenkran 2 handtag till luckor Heltäckande svart träskydd.
Tidsförbrukning
2-3 dagar.
Pris
Ca 5.000 kronor.
Svårighetsgrad
Det här kan alla ge sig på.

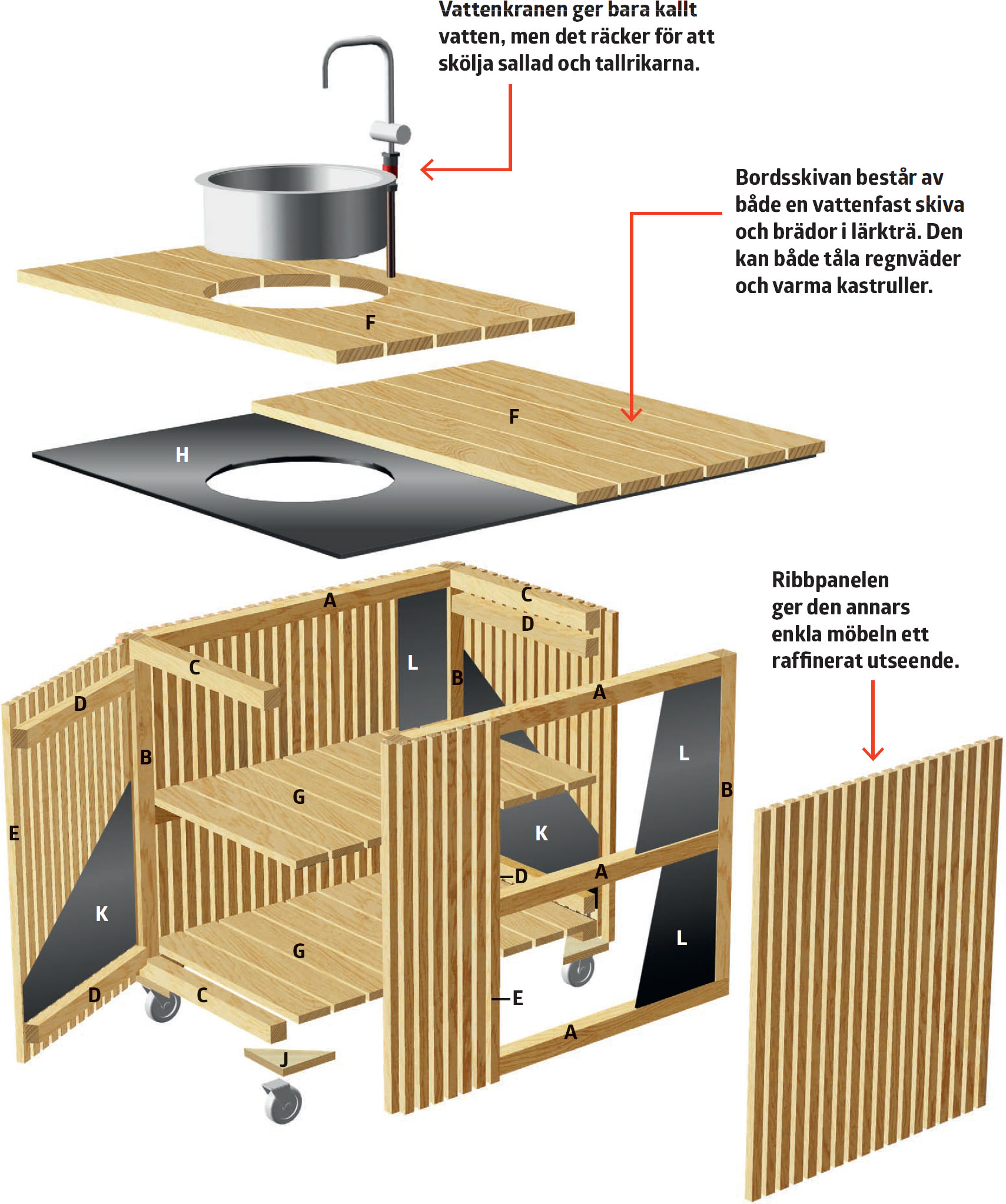

Ritning
Video

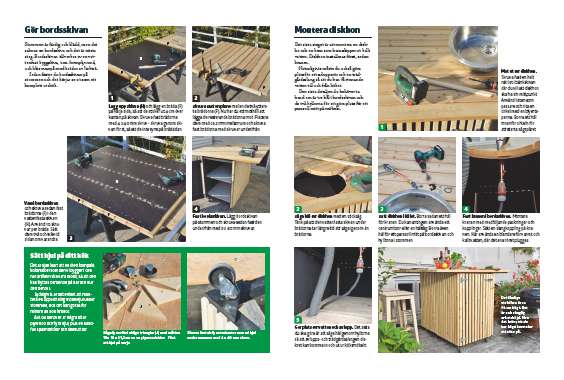

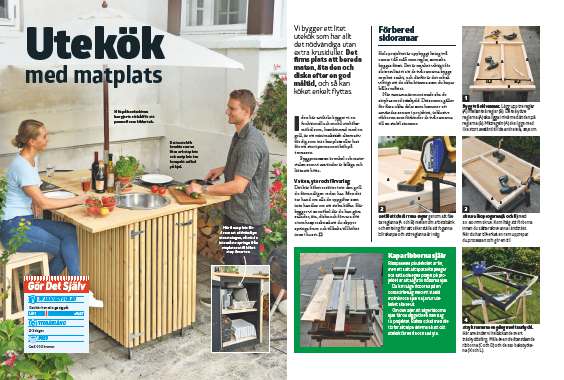

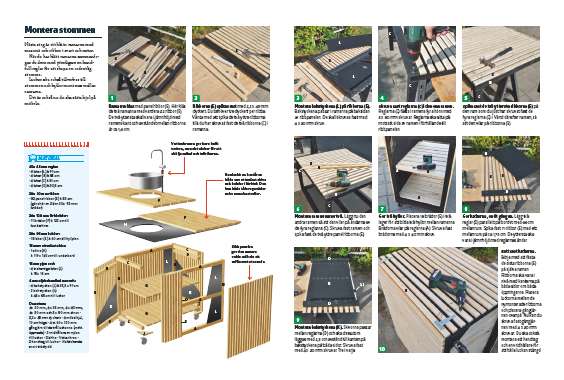

Tidningsartikel
