Bygg och gjut fast stommen
4
Steg
Nyckeln till projektet är två långa 20 x 20 cm grova trästolpar som gjutits ner i marken för att hålla upp klätterväggen.
Stolparna står dock inte ensamma. De stöds av två korta stolpar som är förankrade i betong och förbundna med snedsträvor som förhindrar att de långa stolparna välter. Båda stolparna gjuts ner i 90 cm djupa hål.

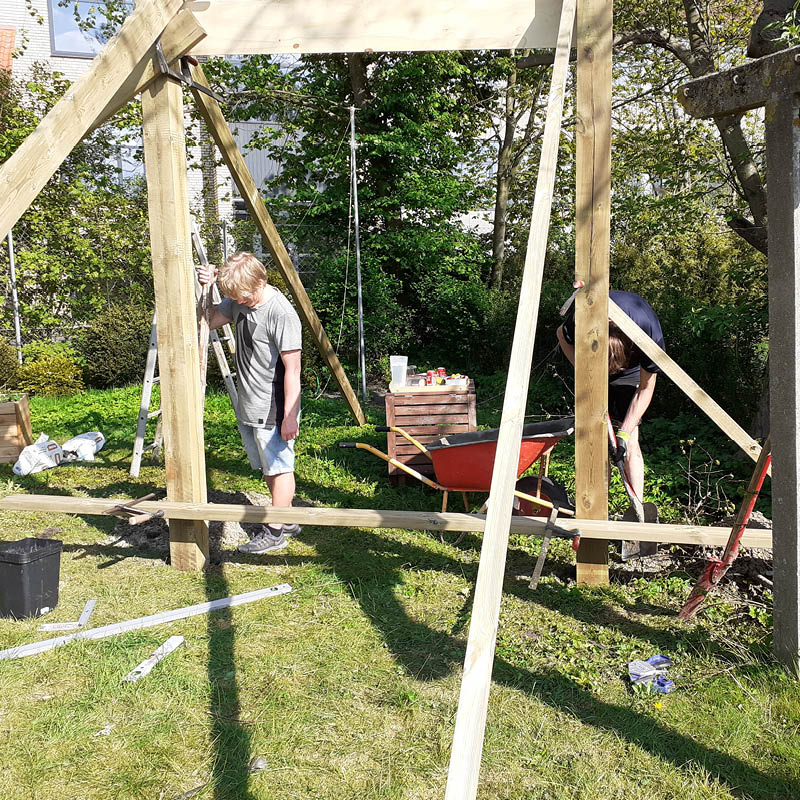

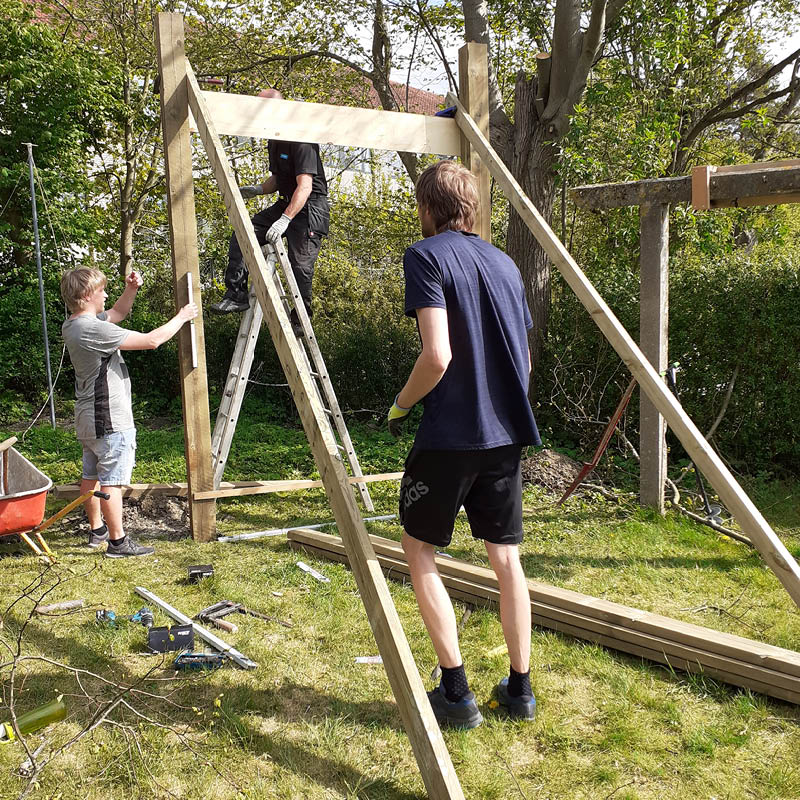

Den första uppgiften är att ställa de två långa stolparna (A) i var sitt 90 cm djupt hål och sedan sätta dem i lod. Stolparna är tunga och svåra att hantera. Därför placeras de först i lod och kopplas sedan tillfälligt ihop med både en överliggare och en underliggare, vilket får dem att förbli parallella. När båda stolparna
är lodräta i båda riktningarna fixeras de på plats med två långa tillfälliga snedsträvor.

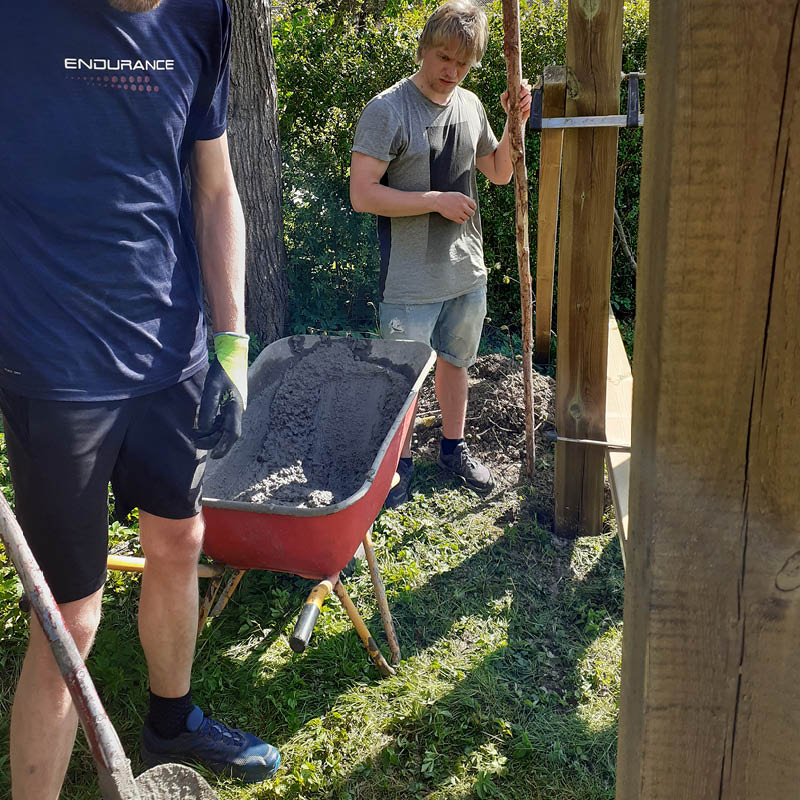

De långa stolparna (A) gjuts fast med helt vanlig plintbetong från byggmarknaden. Här blandas betongen i en skottkärra och hälls sedan i hålen. Men plintbetongen kan också hällas torr i hålen och därefter fuktas.
Betongen packas i hålen så att den packas fint och jämnt runt stolparna.

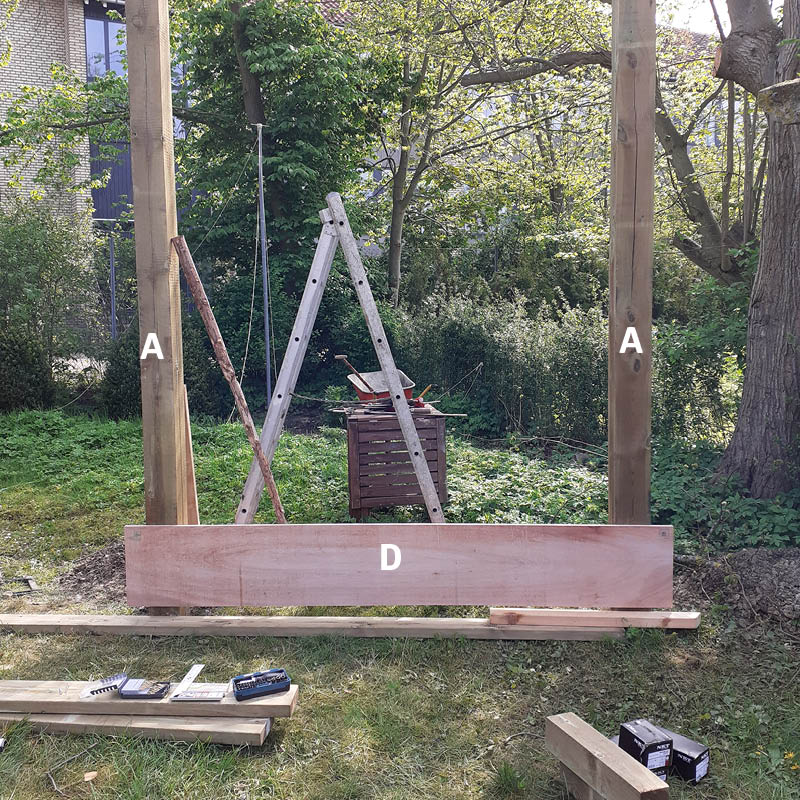

Efter härdning ersätts träet som har använts för att hålla konstruktionen på plats med en 60 cm bred skiva plywood, som tillfälligt monteras 10 cm upp på framsidan av de långa stolparna (A), där bottenskivan (D) ska monteras senare. De korta stolparna (B) monteras 210 cm bakom de långa stolparna på samma sätt.
02
Bygg och montera den lutande klätterväggen
6
Steg
Den lutande klätterytan består av plywoodskivor och kraftiga träreglar. Ramen och skivorna sätts ihop innan de monteras på stolpstommen och bultas sedan fast längst ner på stolpstommen.
Klätterytan kan sedan roteras upp med bultarna som en axel och spännas fast i stommen.

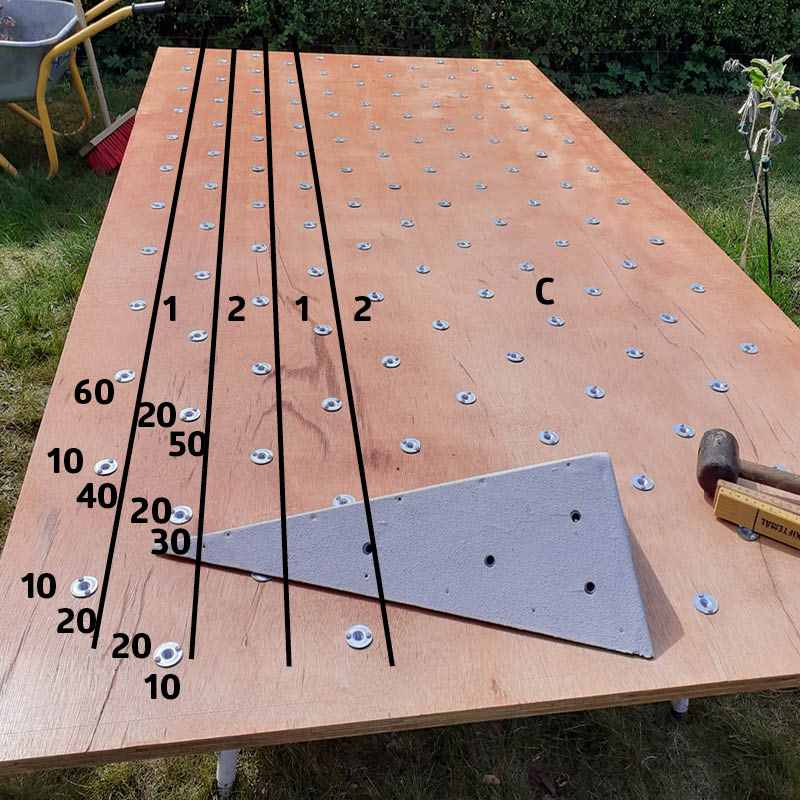

Alla front- och sidoskivor (C) har i förväg borrats och försetts med Ø 8 mm islagsmuttrar i ett mönster av två förskjutna rader (1 och 2), som upprepas över hela skivan. Muttrarna skruvas dessutom fast på baksidan, så att de sitter fast ordentligt.
Skivorna spänns upp på en stark rektangulär ram med muttrarnas framsida på framsidan på ramen. Det blir en snygg yta, genom att muttrarna sätts i plattan från den fula sidan där borret kan ha splittrat de översta fanérlagren.

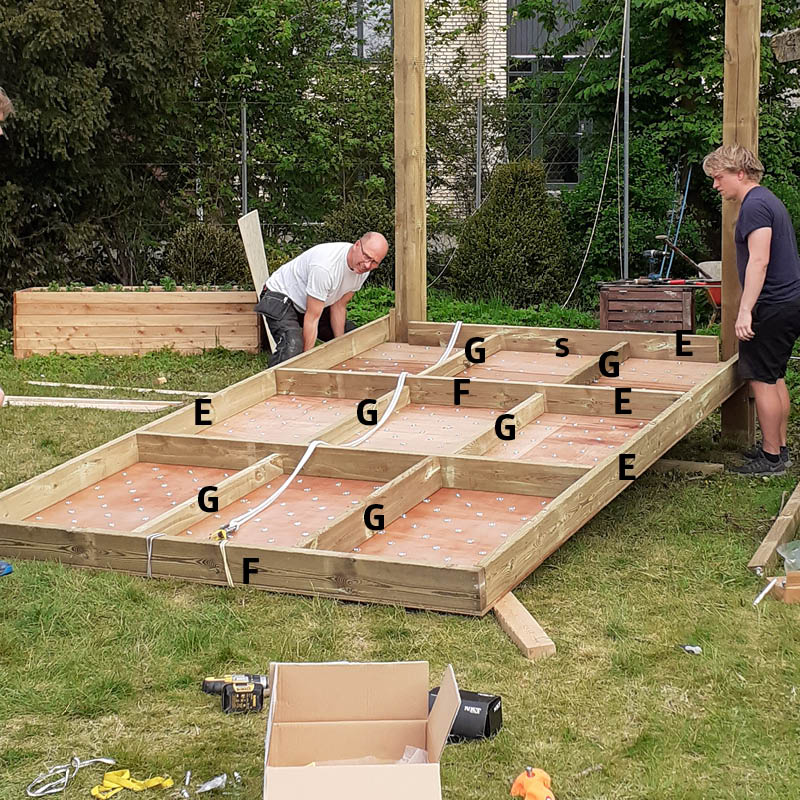

Framskivorna monteras på en ram bestående av 6 ramdelar (E, F och S) samt de sex ramförstärkningarna (G). Delarna monteras med 4,5 x 80 mm skruv som sitter genom sidan på en del och in i ändträet på en annan. Ramen byggs uppifrån och ner.

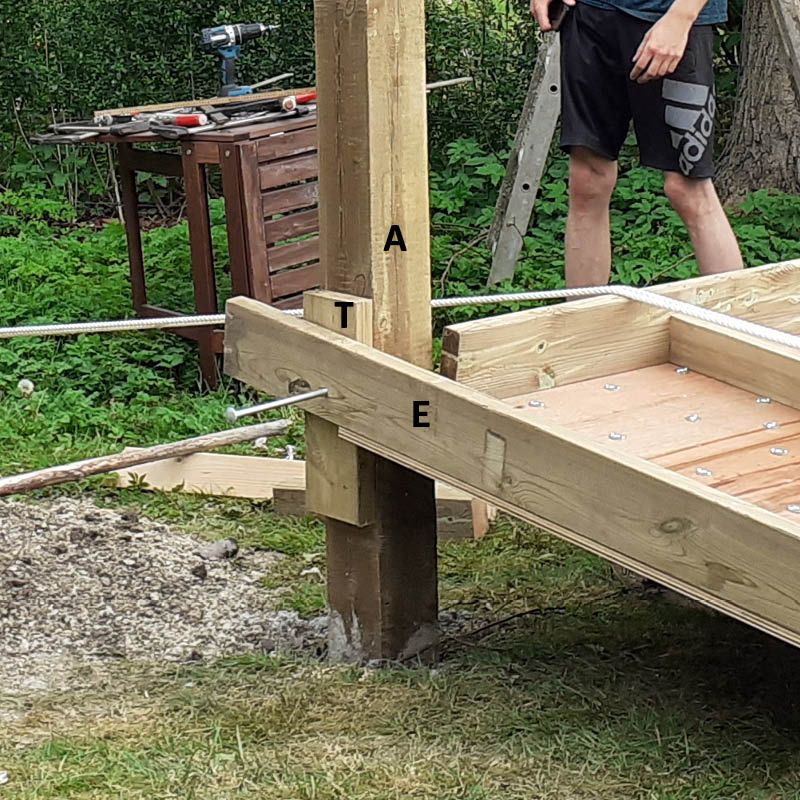

Ramen monteras på de två långa stolparna (A) med en distans (T) emellan med 60 cm långa M10-vagnsbult. Bultarna förbinder stolparna med de långa ramdelarna (E) längst ner på ramen.

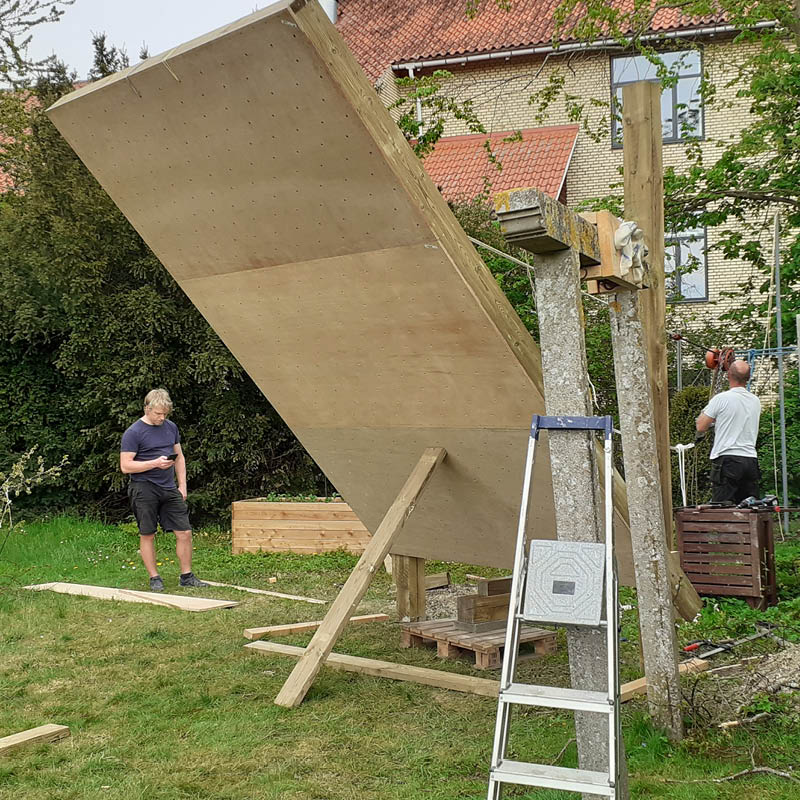

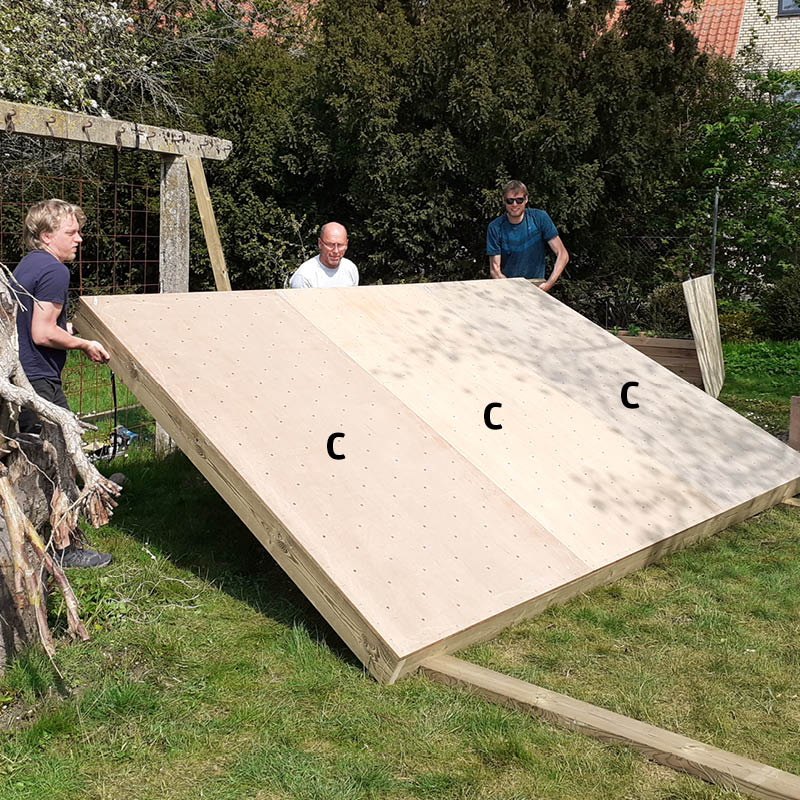

Nu kan ramen med skivorna resas med hjälp av ett spel eller så kan den resas för hand. I vilket fall bör den stöttas efterhand.
De långa ramdelarna (E) förbinds till de långa stolparna (A) ytterligare två gånger på varje sida, med de korta och långa tvärslåarna (H och J) som mellanled. Även de här skarvarna görs med 50 cm M10 vagnsbult.
Material
Stomme och Snedvägg
20 x 20 cm stolpar
- 2 långa stolpar (A) à 4,2 m
- 2 korta stolpar (B) à 1,65 m
18 mm björkplywood
- 3 framsidor (C) à 1,22 x 2,45 m
- 1 bottenskiva (D), 0,6 x 2,45 m
45 x 145 mm reglar
- 2 långa ramdelar (E) à 4 m
- 3 korta ramdelar (F) à 2,45 m
- 1 bottenramdel (S), 1,85 m
- 2 langa tvärslåar (H) à 2 m
- 2 korta tvärslåar (J) à 1,45 m
- 2 reglar (R) à 3,85 m
- 1 kort ramdel (S), 1,8 m
- 4 distanser (T) à 40 cm
45 x 90 mm reglar
- 6 ramförstärkningar (G) à 1,2 m
Tak ovh gavlar
18 mm formplywood
- 6 sidskivor (K) à 1,22 x 2,35 m
45 x 145 mm reglar
- 5 stora takreglar (L) à 3 m
45 x 45 mm reglar
- 9 små takreglar (M) à 3 m
Dessutom
- Plintbetong
- Cement
- Träskydd
- 3 x 2,5 och 4,5 x 80 mm skruv
- M10 x 500 mm vagnsbult
- M10-spännbrickor för trä
- M10-muttrar
- 1200 M8-islagsmuttrar
- 6 bitumenskivor (N) à 95 x 200 cm
- 3 skivor takplast (P) à 109 x 364 cm
Tidsåtgång
3-4 dagar.
Pris

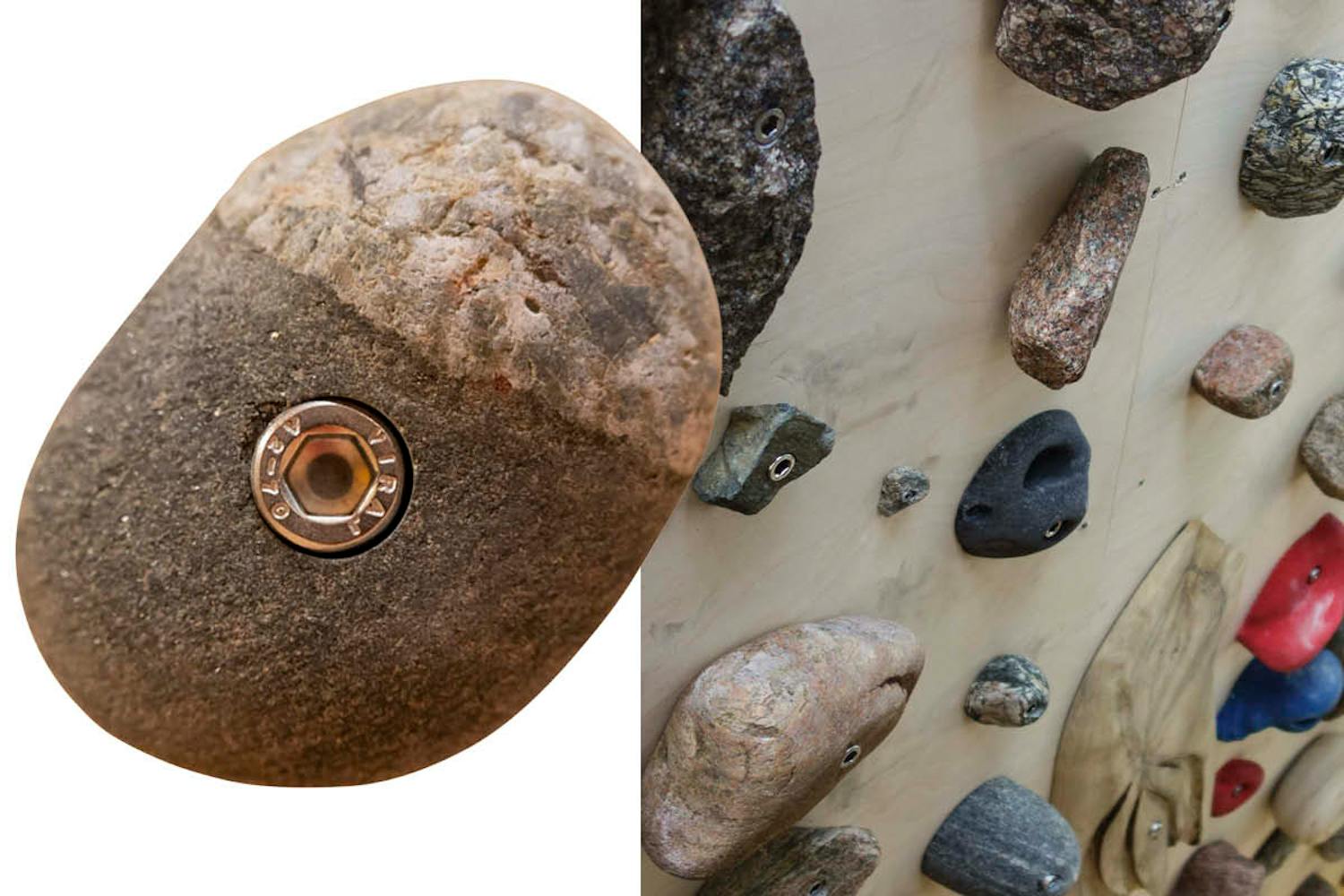

Ca 30.000 kronor totalt. Stommen och den lutande väggen respektive taket och gavlarna kostar ungefär lika mycket. Till det kommer kostnaden för klättergrepp.
Svårighetsgrad
Alla delarna är stora, tunga och oformliga, så de måste förankras väl och monteras på rätt sätt.
Ritning
Video
Tidningsartikel

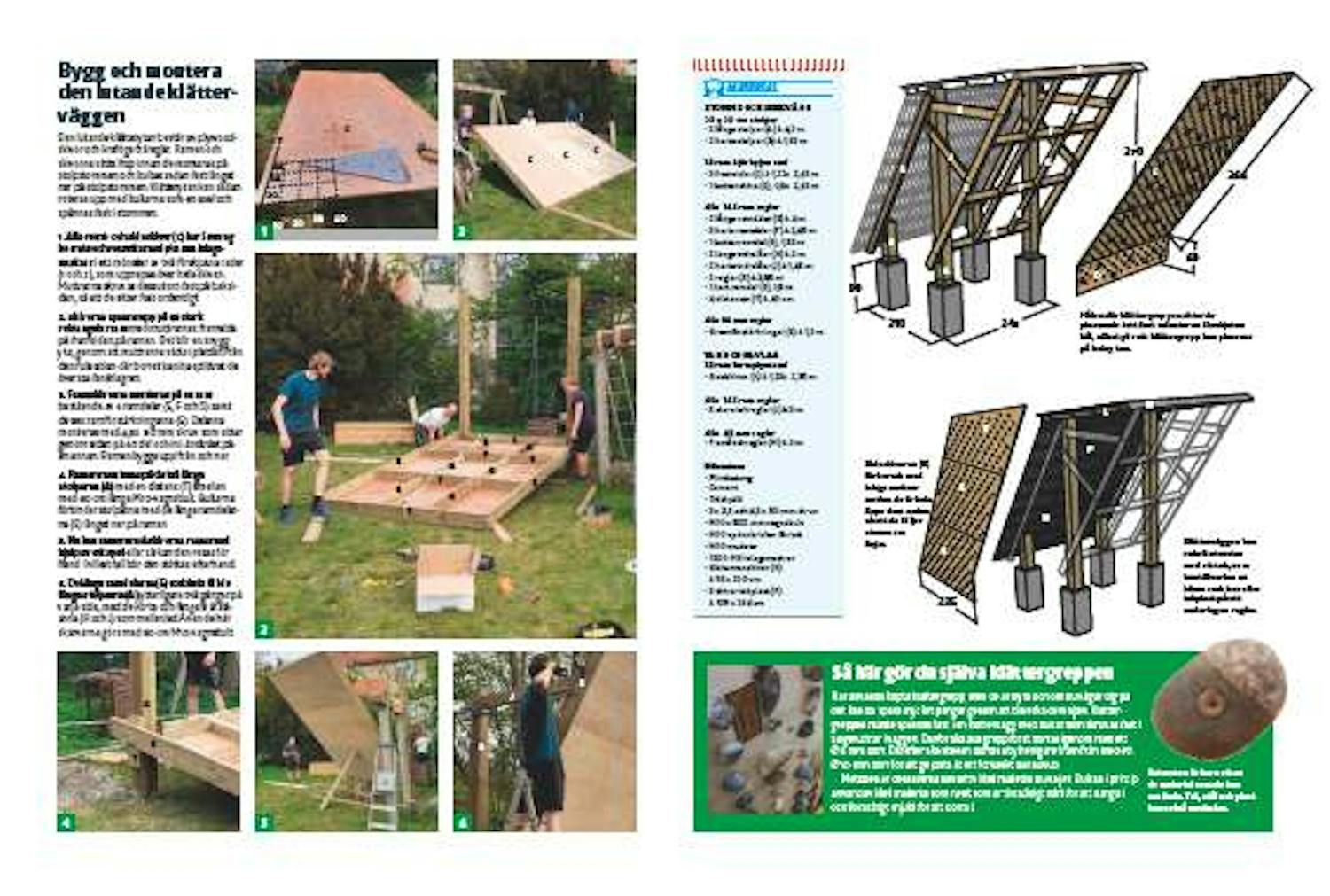

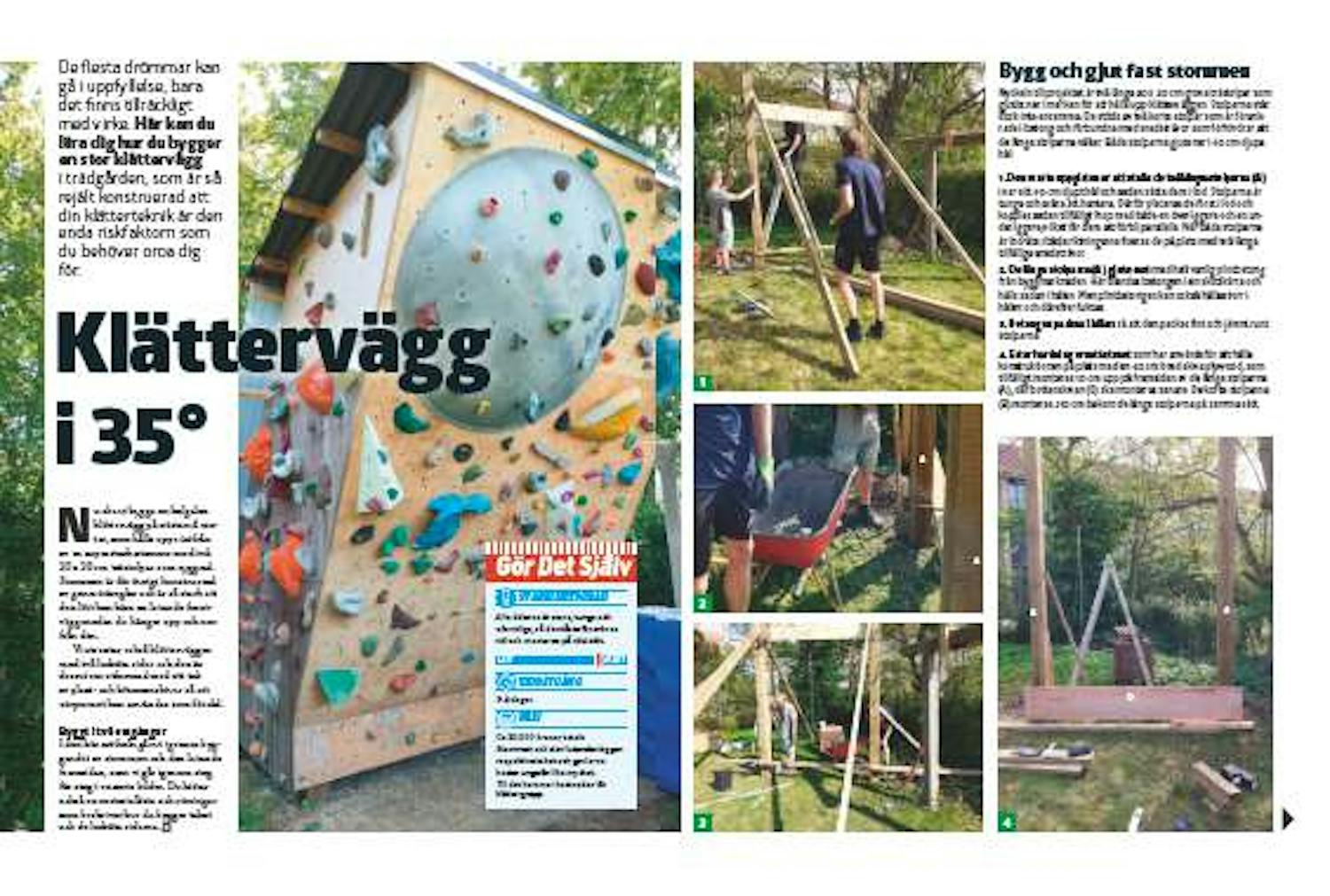

Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
