Överblick
Materiallista
45 x 95 mm tryckimpregnerade reglar:
- 4 sidostycken (A) á 270 cm
- 2 sidostycken (B) á 163 cm
- 2 sidostycken (C) á 154 cm
- 2 delar (D) till ändstycken á 133 cm
- 2 delar (E) till ändstycken á 124 cm
22 x 95 mm trallbrädor:
- 2 tvärsträvor (F) á 133 cm
Diverse
- Sättgrus, ca 1 mm
- Fibertex, ca 6 m2
- Dammfolie, ca 2 x 5 m
- 24 trädgårdsplattor á 40 x 60 cm
- 4 galvaniserade hålplattor á 4,0 x 35 mm
- Skruvar: 4,0 x 35 mm, 5,0 x 60 mm, 6,0 x 140 mm och 5,0 x 120 mm

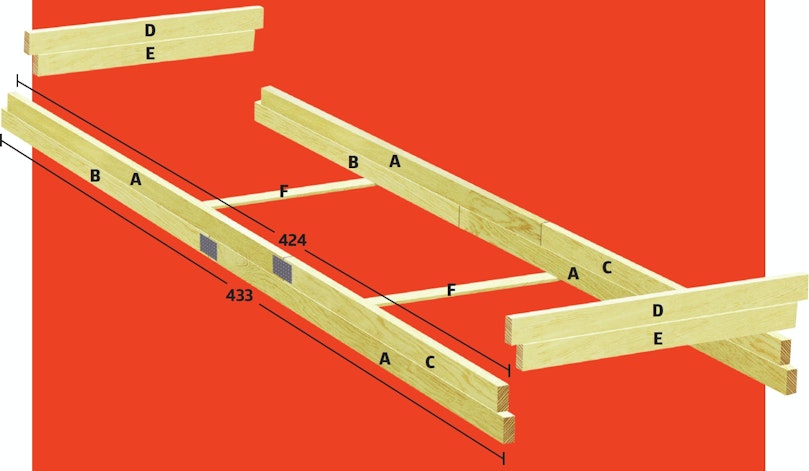

Ritning
Arbetsmetod
01
Ansträng dig med stommen
9
Steg
Så bygger du stommen
Dammens stomme består av åtta reglar och två tvärsträvor. Vi gör vår damm 4,33 m lång och 1,33 m bred. Efter att du har sågat till reglarna, är det viktigt att lägga dem så som det visas i beskrivningen.
Principen bygger på att alla hörn fogas samman så de går i varandra, och att alla sidostycken skruvas ihop och förses med en hålplatta över skarvarna för optimal styrka.
Sista steget är att vända på stommen, varefter två trallbrädor skruvas fast i sidostyckena.
Bestäm dig för hur stor dammen ska vara, innan du börjar. Vi har utgått från en damm på ca 6 m2, men storleken kan anpassas efter behov. Kom ihåg att grävarbetet är tungt och att jorden oftast även ska transporteras bort.
Det är viktigt att ta sig tid till att noga mäta upp och såga till reglarna. Hörnen ska vara vinkelräta - både för estetikens skull och för att folien inte ska vecka sig i onödan i hörnen.

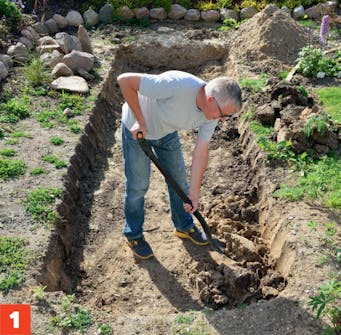

Märk ut dammens yttermått och gräv ut för att göra plats åt ramen, stenkanten och justering samt för att kunna palla upp ramen. Gräv därför 25-30 cm djupt.

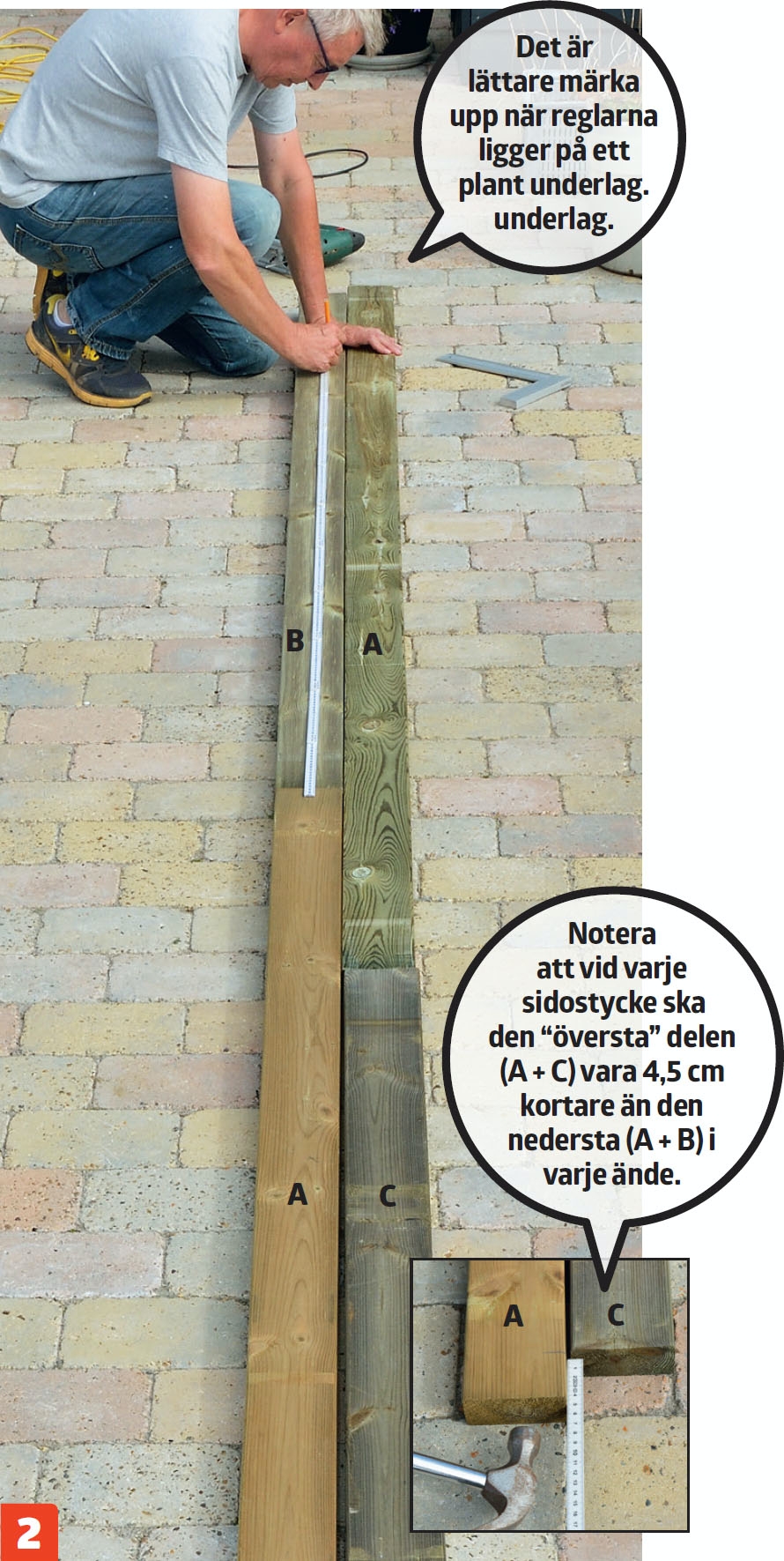

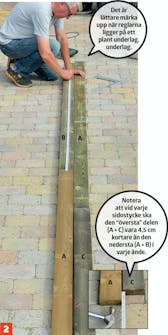

Lägg ut reglarna, och förbered för att skruva ihop dem. Såga först upp reglarna i önskad längd. Använd en vinkelhake, när du mäter och se till att såga vinkelrätt.

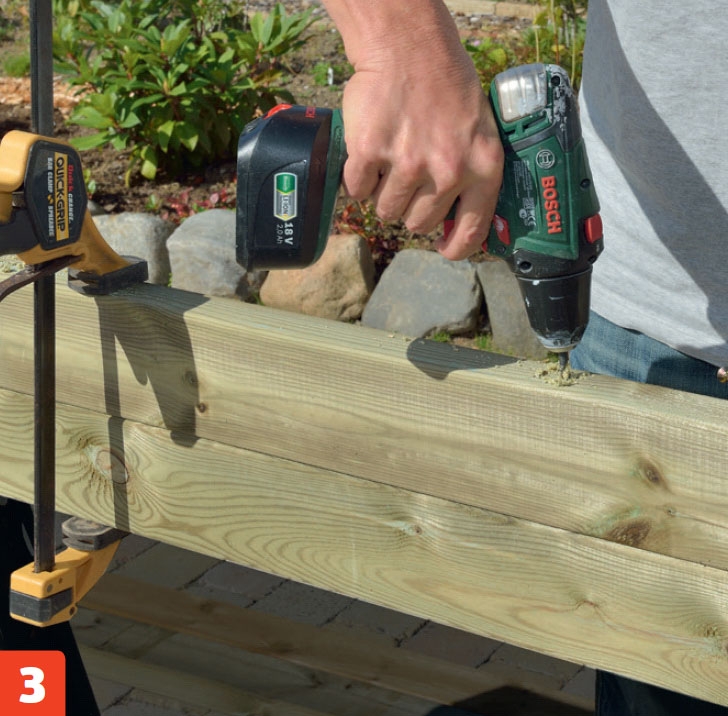

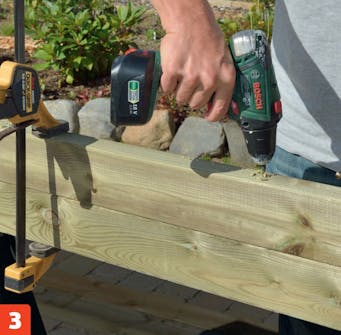

Förborra för skruvarna i den översta regeln och skruva ihop reglarna med 6,0 x 140 mm skruvar - ca en per 50 cm. Sätt också ett par skruvar där reglarna överlappar varandra.

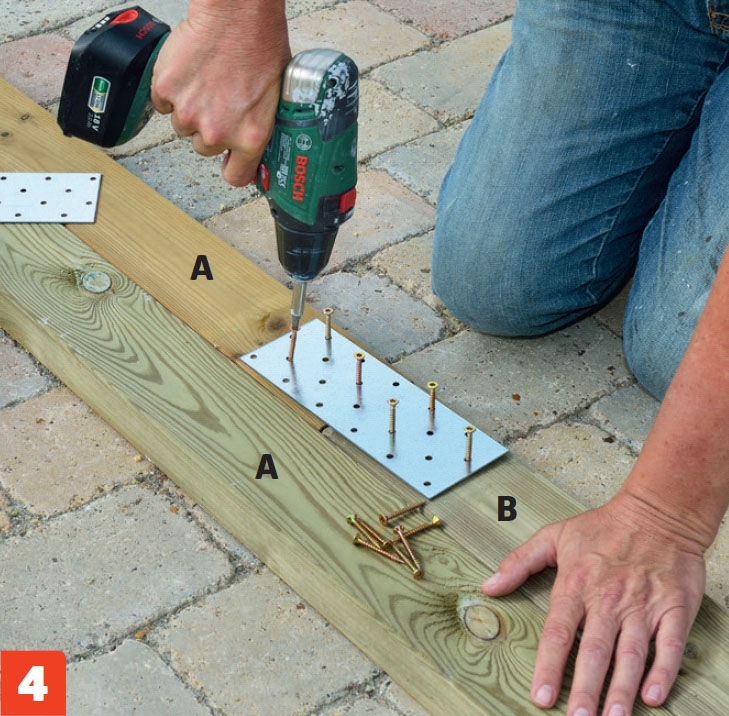

Skruva fast en hålplatta över varje skarv med 4,0 x 35 mm skruvar. Plattorna ger en effektiv extra förstärkning till de långa sidostyckena.

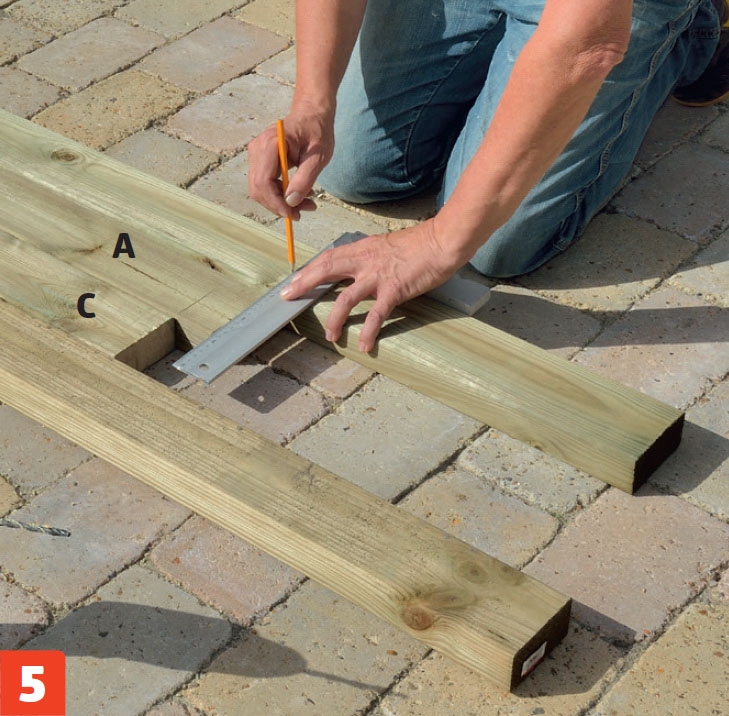

Lägg delarna till nästa sida bredvid den färdiga sidan och använd den som mall. Gör strecken med en vinkel.

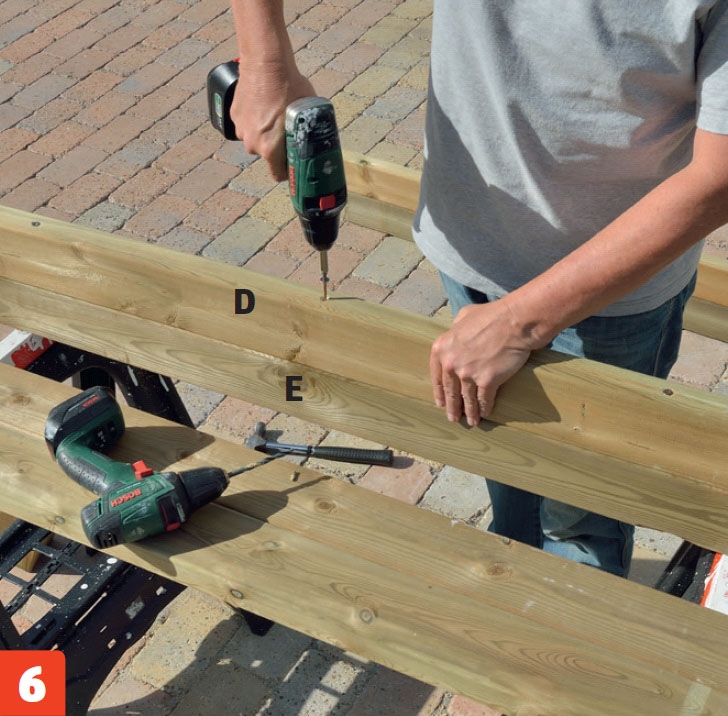

Ändstyckena monteras, liksom sidorna, med 6,0 x 140 mm skruvar med ca 50 cm mellanrum.

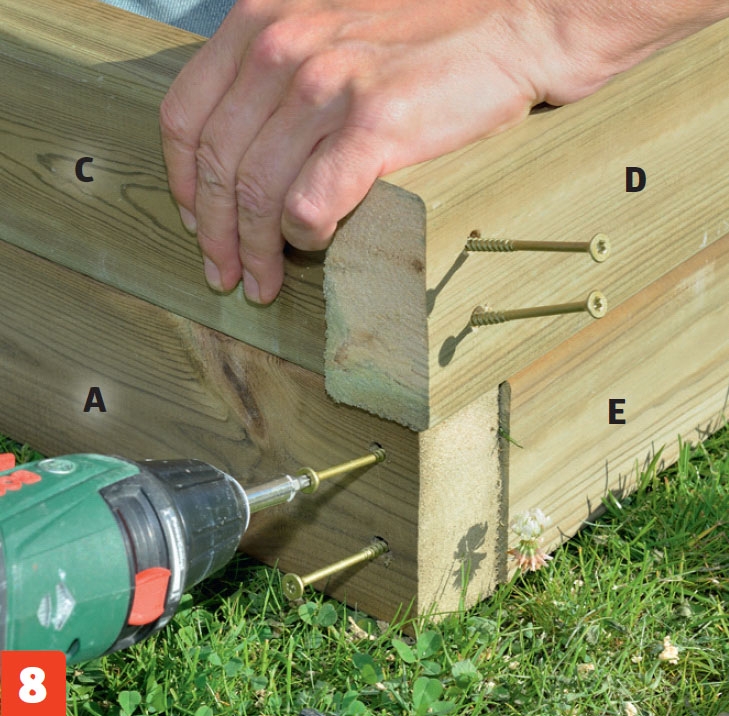

Sätt ihop alla delarna så de hakar i varandra, och förborra. Skruva sedan ihop botten- och sidostyckena med 5,0 x 120 mm skruvar.
Hörnen ska vara vinkelräta innan de skruvas ihop. Håll ett stadigt grepp och se till att skruven inte drar snett.

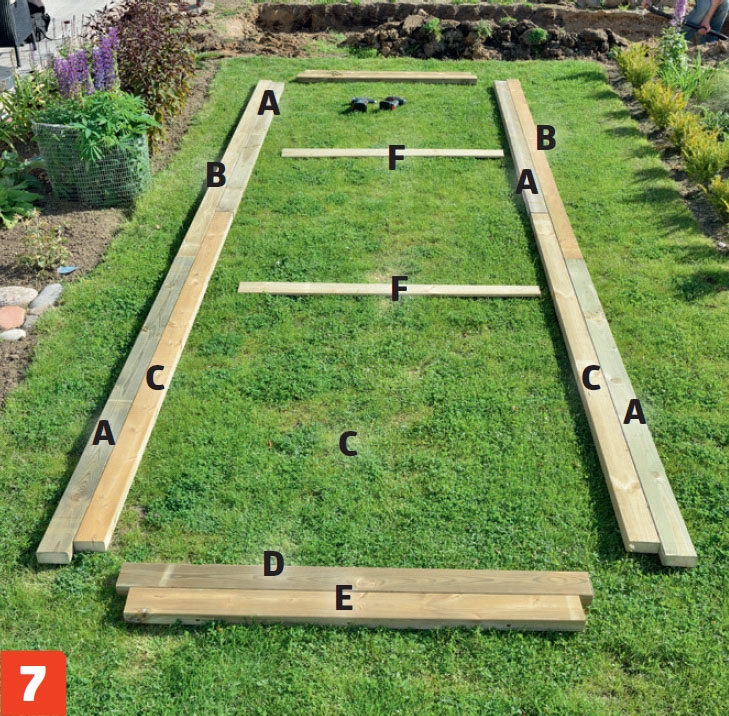

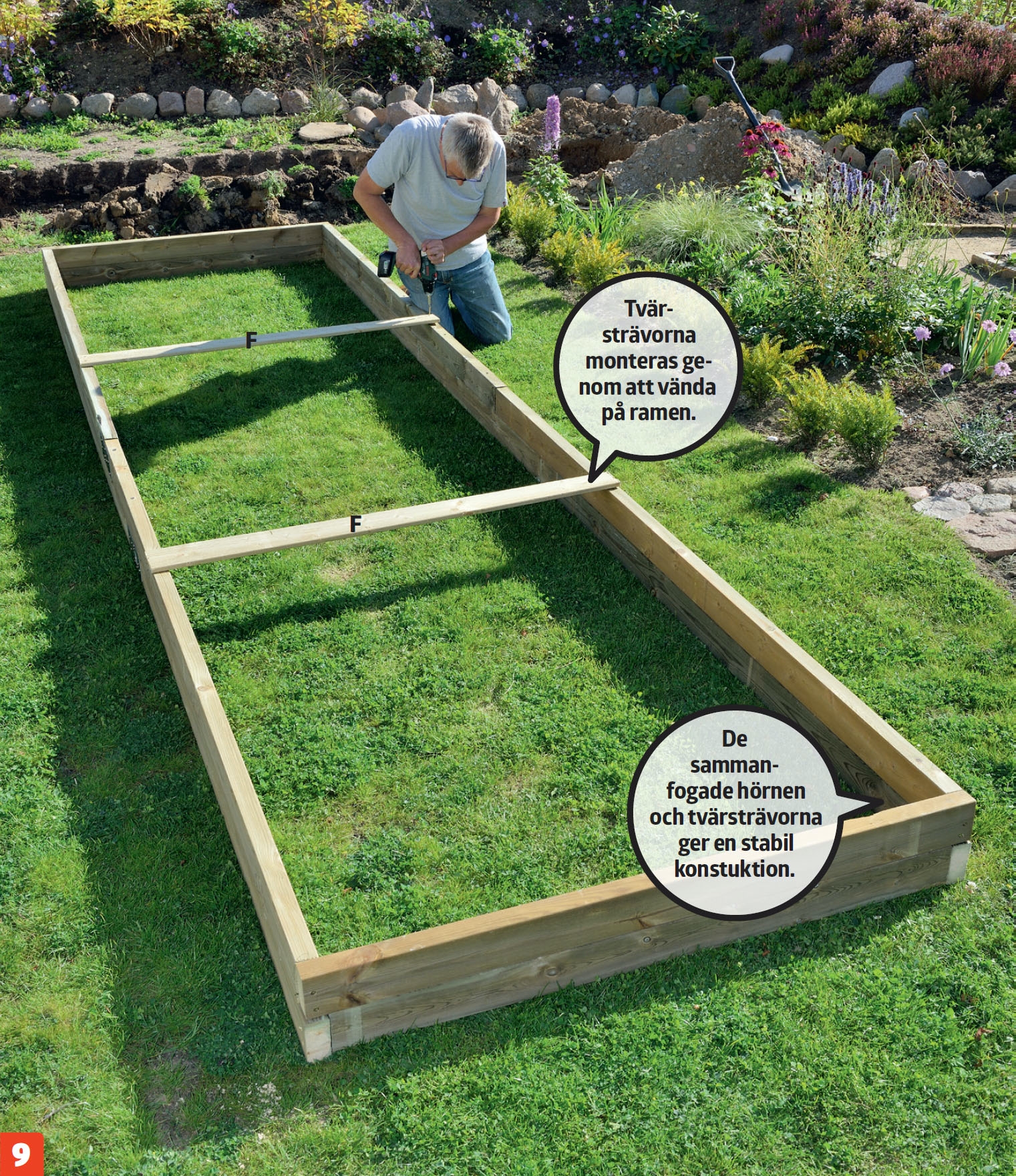

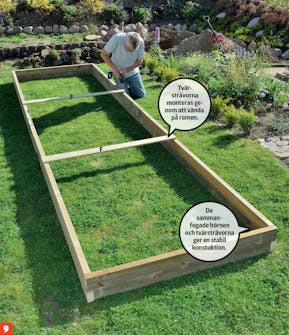

Skruva fast de två tvärsträvorna (F) på undersidan av stommen med 5,0 x 60 mm skruvar, innan den placeras där du grävt ur. Tvärsträvorna stabiliserar stommen och ser till att de långa sidostyckena förblir raka.
02
Palla upp, och bygg dammen
8
Steg

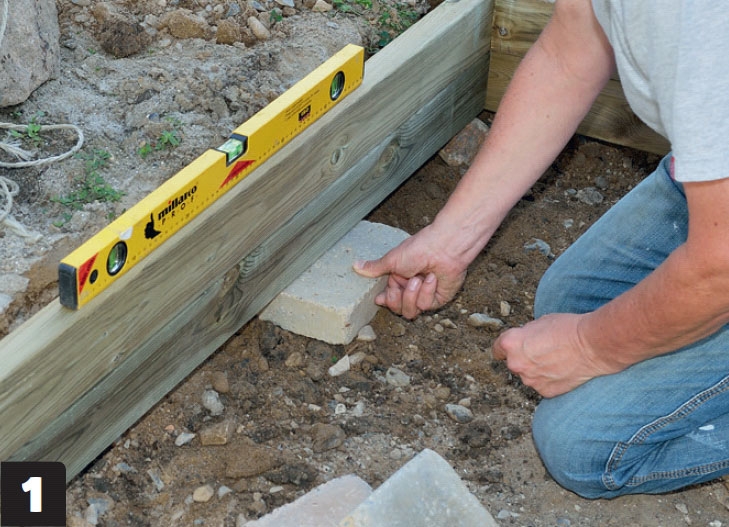

Det är viktigt att palla upp under ramen så den ligger helt horisontellt - annars kommer vattenlinjen inte gå i nivå med dammkanten. Använd betongplattor, sten eller annat ickeorganiskt material.

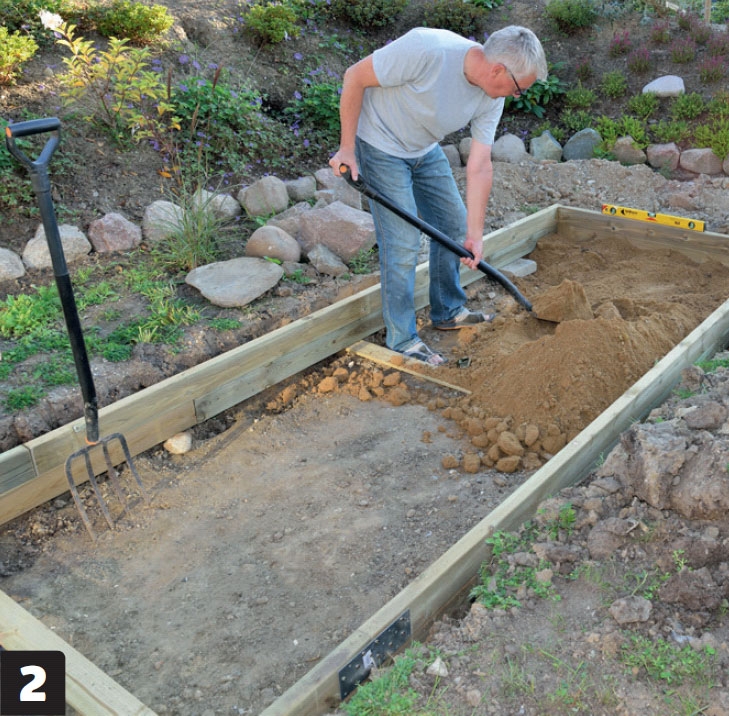

Fyll upp med grus - både i botten av ramen och under den. Fördela gruset med en spade och jämna till det med en bräda som är lite mindre än dammens ram.

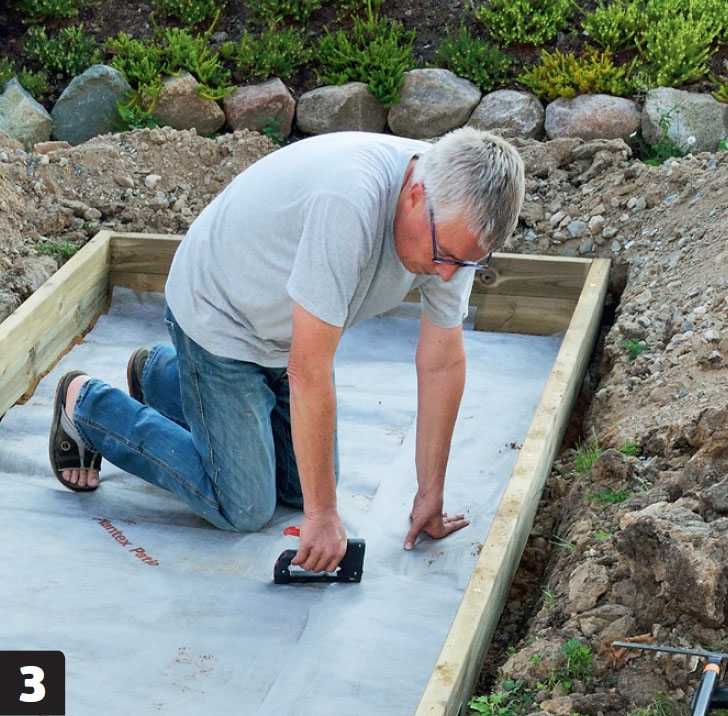

Lägg ett lager fibertex ovanpå gruset för att förhindra att vassa småstenar skadar dammfolien som ska läggas på.

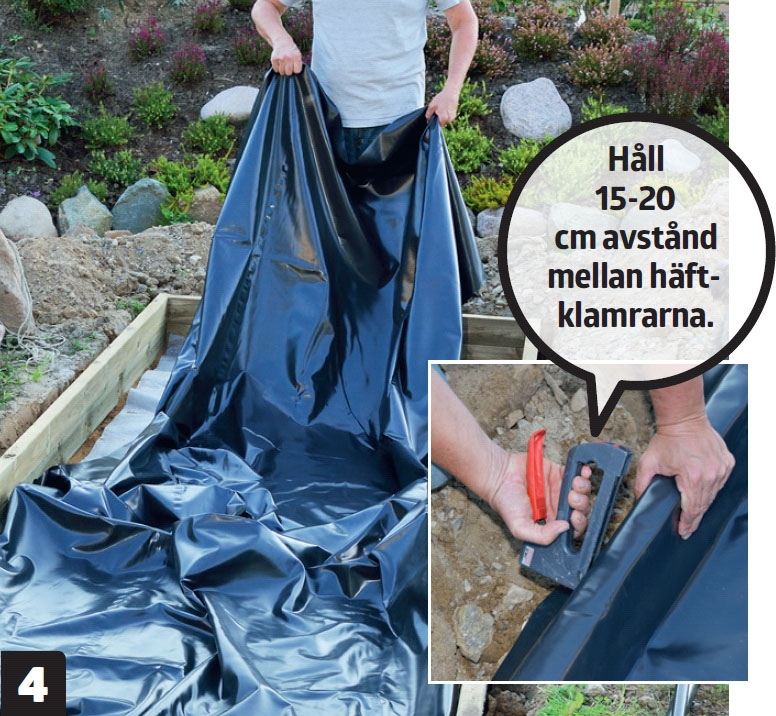

Dammfolien fästs med häftklamrar på ramens yttersida. Placera ev. en sten i varje hörn när folien rätas ut - det gör arbetet lite lättare.

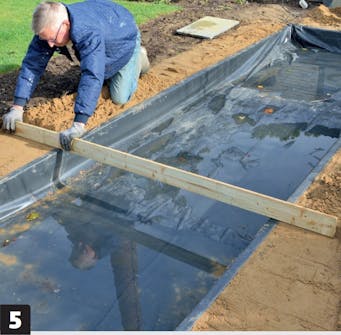

Fyll upp med grus runt om ramen, och packa det hårt. Dra av överflödigt grus med en bräda som är lång nog att den når ut över dammens båda ytterkanter.

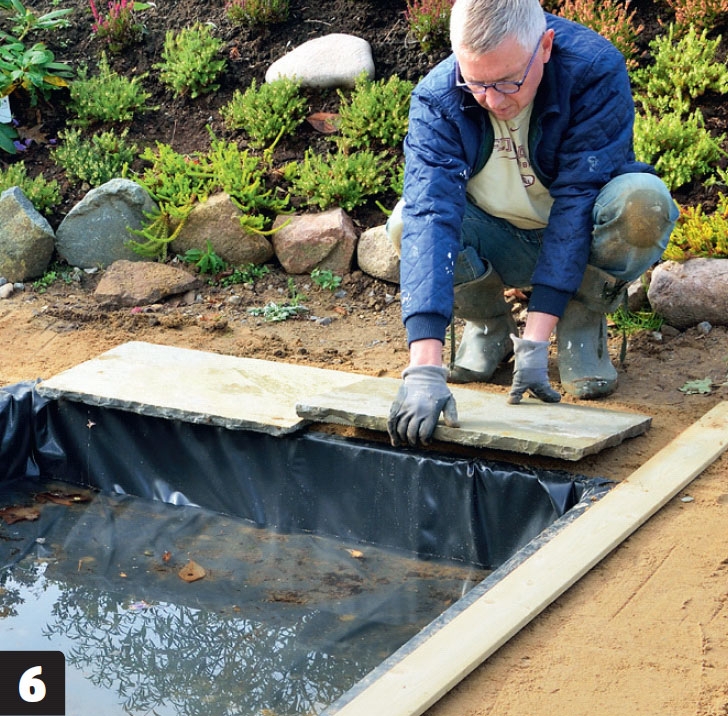

Nu kan plattorna läggas. Börja med de två plattorna vid dammens ände. Plattorna sticker ut ca 2 cm över dammens kant.

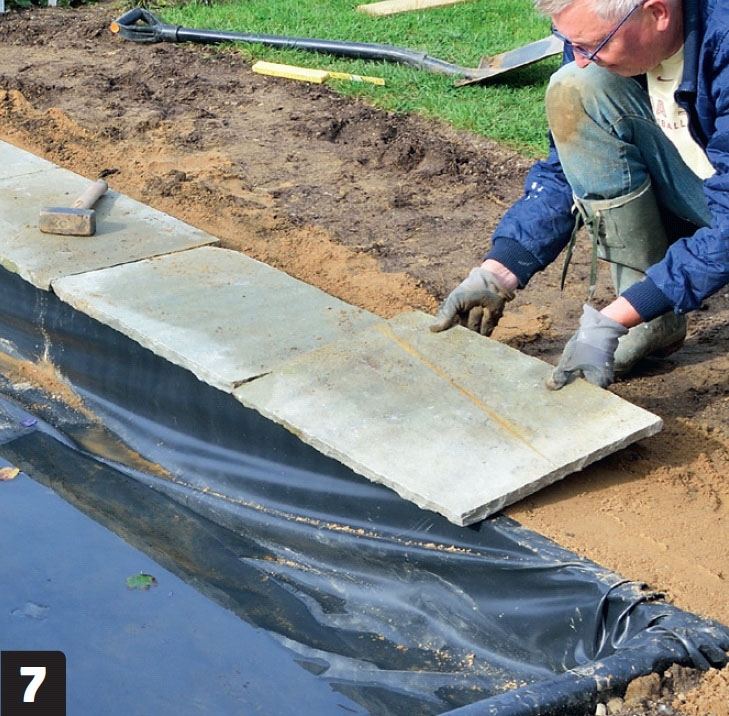

Kontrollera att plattorna ligger i nivå med varandra. Använd ev. en långa rak bräda eller ett snöre, så du har en rät linje att lägga plattorna efter.

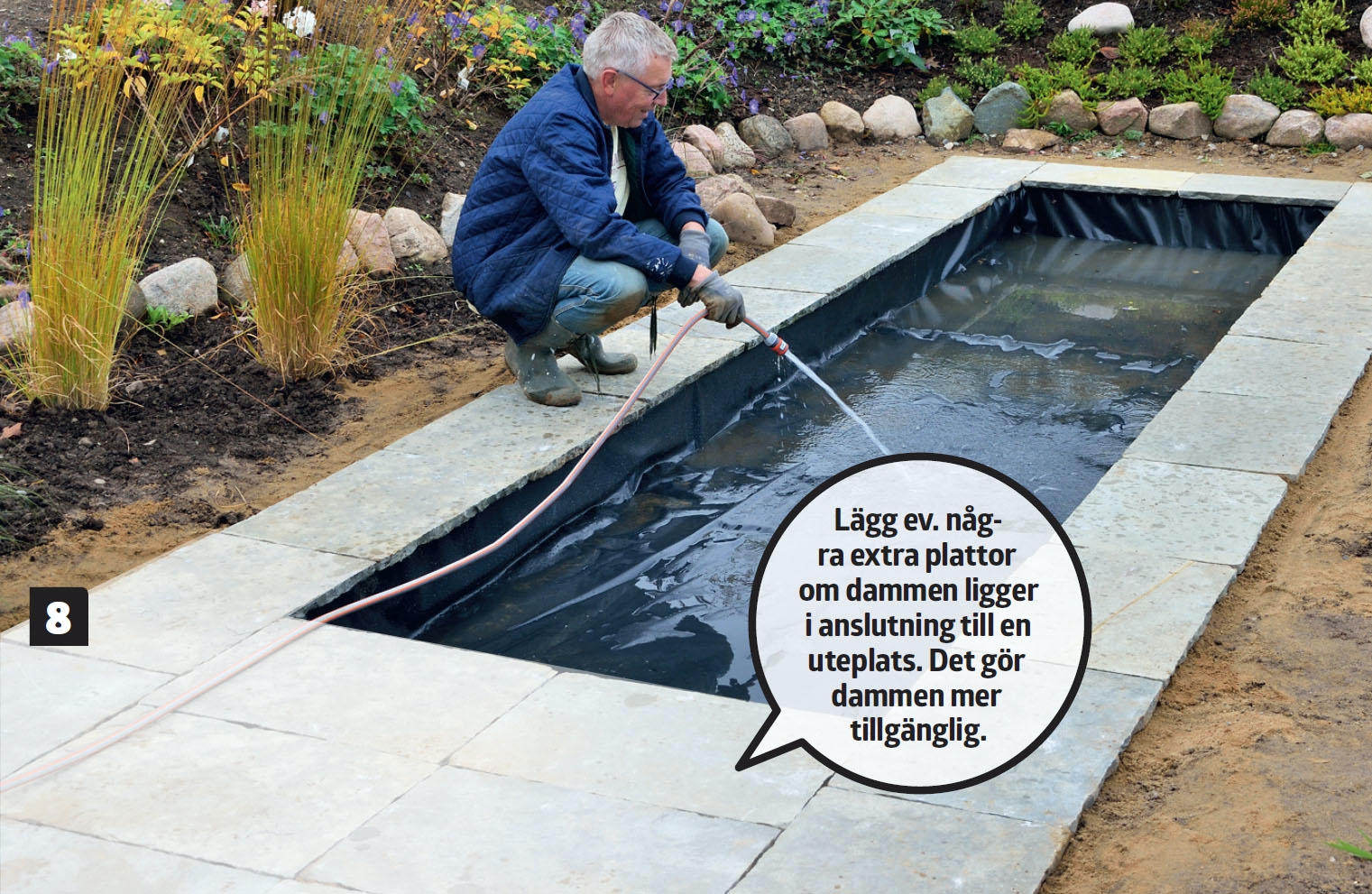

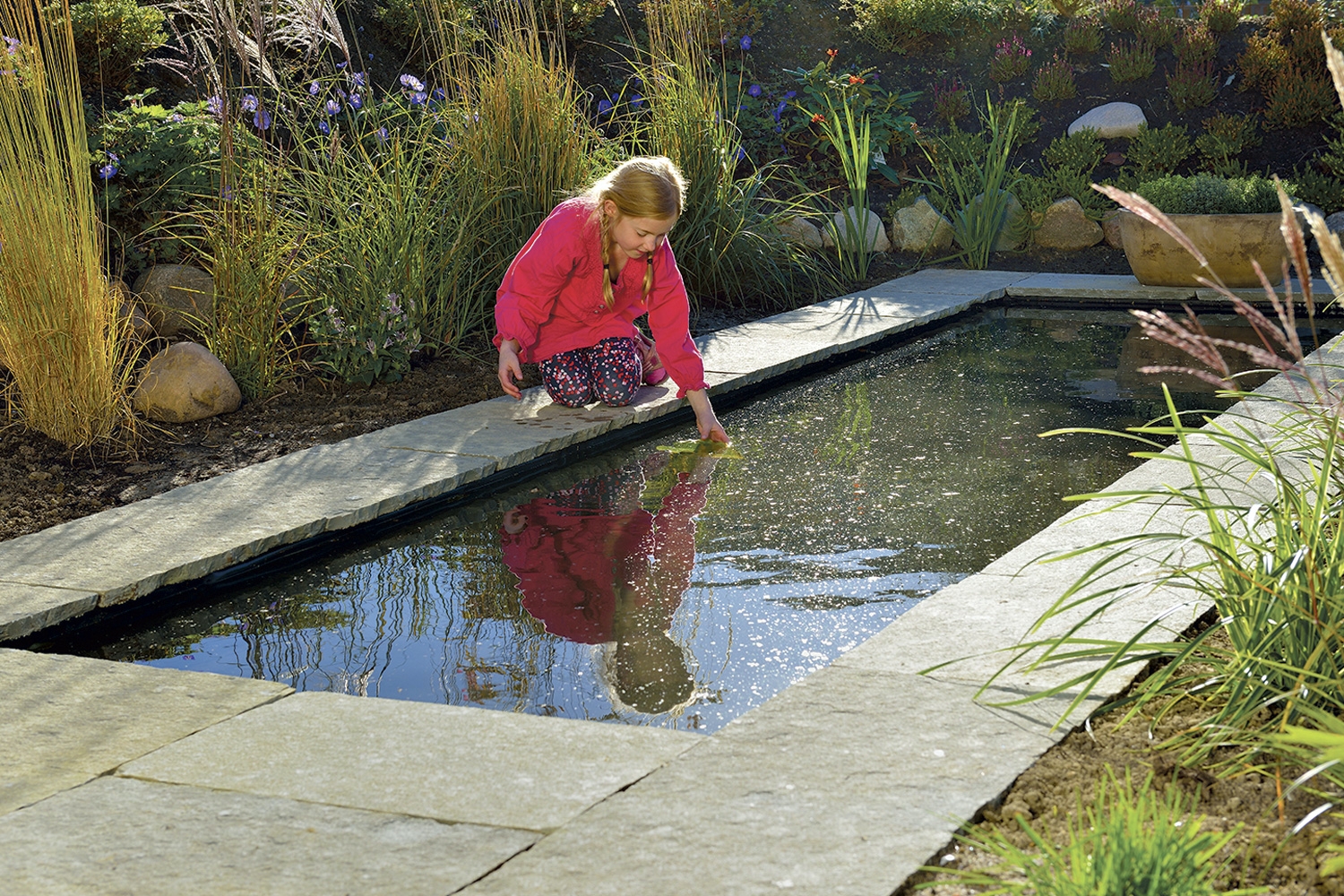

Dammen är färdig. Nu kan den fyllas med vatten och runt omkring kan du börja dekorera med krukor eller växter. Välj själv!.
3D-modell
3D-modellerna ger dig inblick i konstruktionen.
Klicka på en 3D-modell för att öppna den. Du kan vända och vrida på modellen och se alla dolda detaljer.
Video
Gör Det Självs expert-videor visar hur du klarar de svåra detaljerna och hur du använder verktyg och maskiner. Du får också tips från erfarna hantverkare.
Här är de videor som är relevanta för det här projektet.

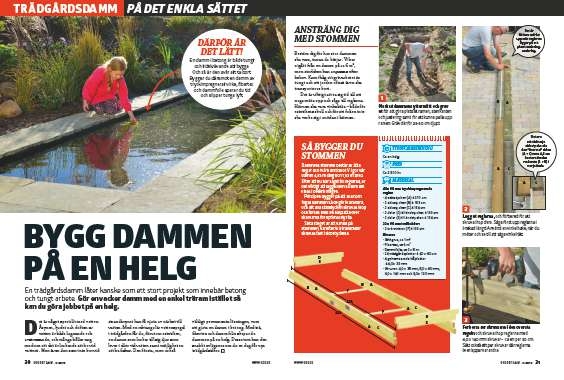

PDF
