Mät och snickra en smal sockel
4
Steg
Markera för din köksö på golvet (här för de åtta skåpen). Viktiga anslutningar som el, vatten, avlopp och ev. gas ska finnas på plats på rätt ställen i golvet innan du går vidare. Placeringen av ön har ju stor betydelse för var de olika skåpen ska stå.
När placeringen är klar är det dags att tillverka och montera den lilla sockeln i mitten. Den ska bära baksidorna av skåpen medan framsidorna ska vila på skåpbenen.

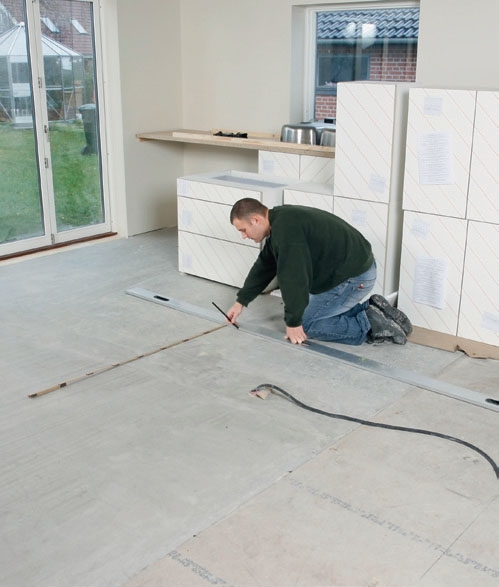

Vi markerar för skåpen på golvet. Vi har länge vetat var själva köksön ska placeras, och därför har elektrikern dragit fram ström. Ett streck på golvet visar var skåpen ska stå rygg mot rygg.

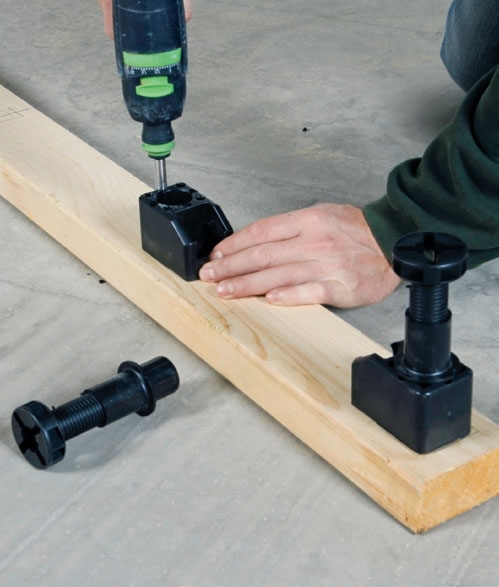

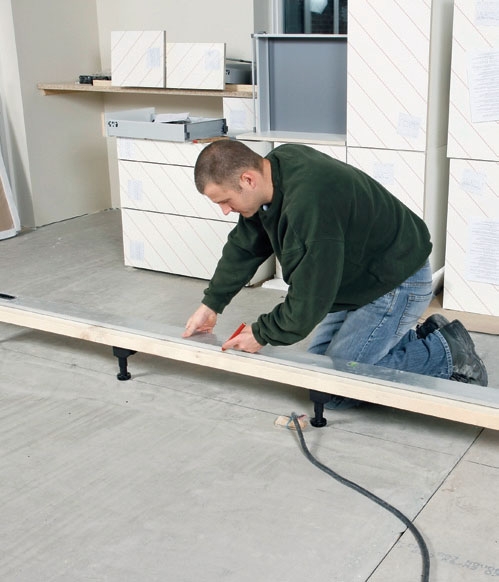

Ett antal ben skruvas fast under regeln. Vi har valt en helt rak 45 x 95 mm regel. Det är viktigt att regeln är rak för annars blir det besvärligt att justera benen.

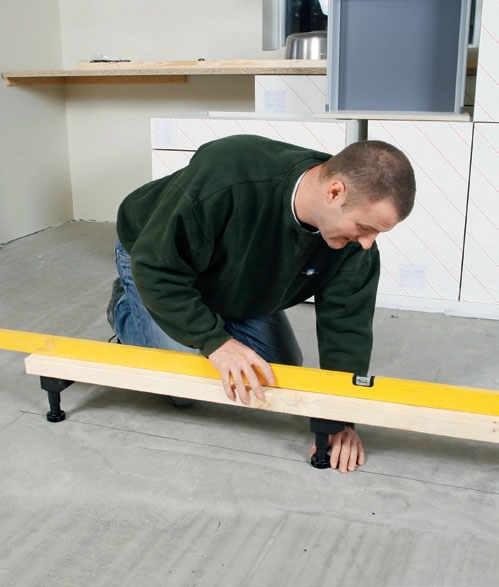

Regeln placeras ovanför den linje som anger var baksidorna på skåpen ska stå. Benen ställs in tills regeln är helt vågrät.
02
Sätt alla skåp på plats
6
Steg
Med den smala sockeln som underlag sätter vi nu upp skåpen, ett efter ett. Vi börjar med de djupa skåpen, eftersom de står mest stabilt, och avslutar med de grundare överskåpen på baksidan.
Du kan välja vilka bredder och djup du vill på dina skåp. Det enda kravet är att de är lika höga. Det är smart att använda 60 cm djupa skåp på ena långsidan och 37 cm djupa skåp på den andra, eftersom man lätt kan få tag i 100 cm breda bänkskivor.

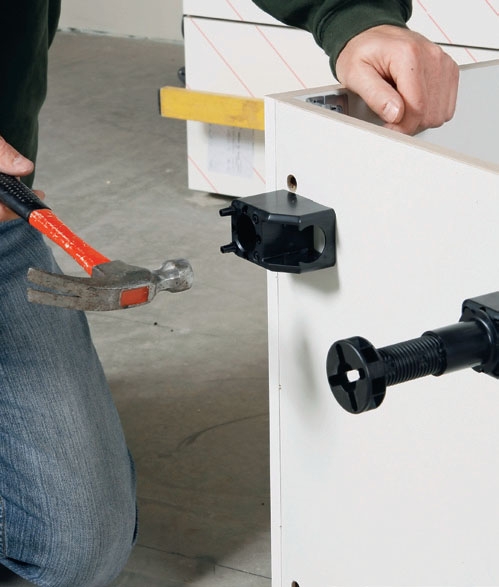

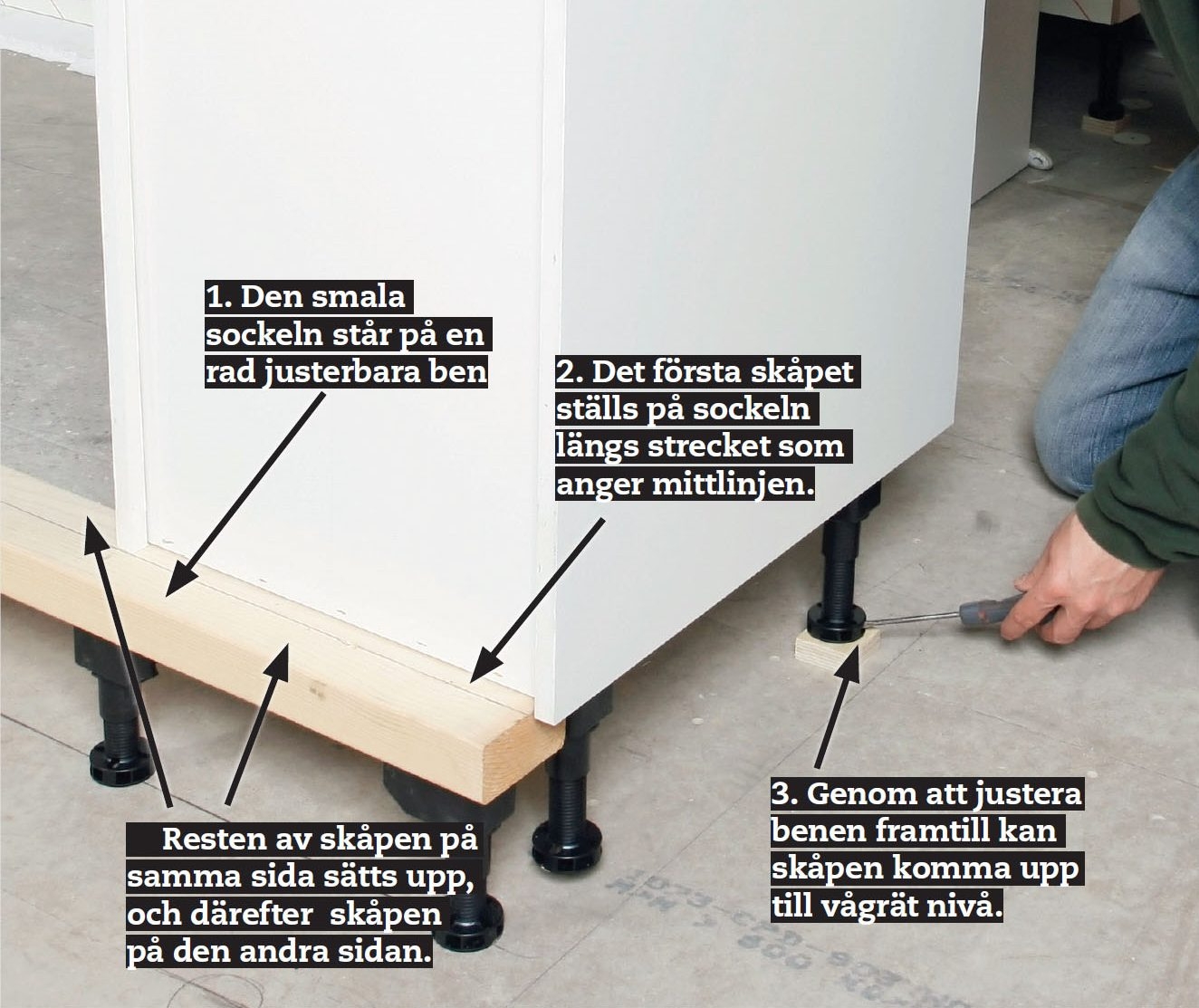

Vi sätter tre ben under det första skåpet, ett i ena hörnet, ett under gaveln och ett under framsidan. Dessa sidor ska ju förses med lös front. Benet under framsidan sätts så att en bit in under nästa skåp.

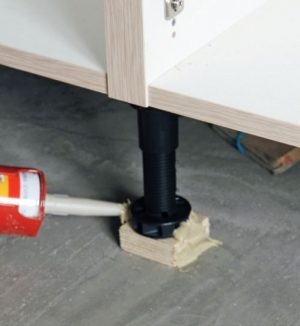

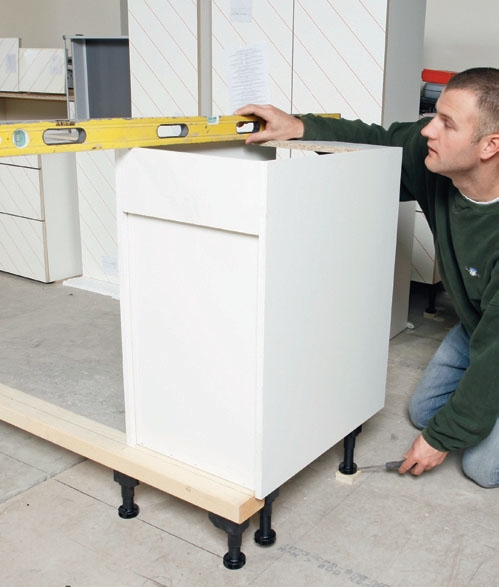

Skåpet ställs på sockeln och med bakkanten längs strecket. Därefter justeras de två frambenen så att skåpet står vågrätt, och det tredje benet skruvas ner. till golvet. Nästa skåp sätts upp.

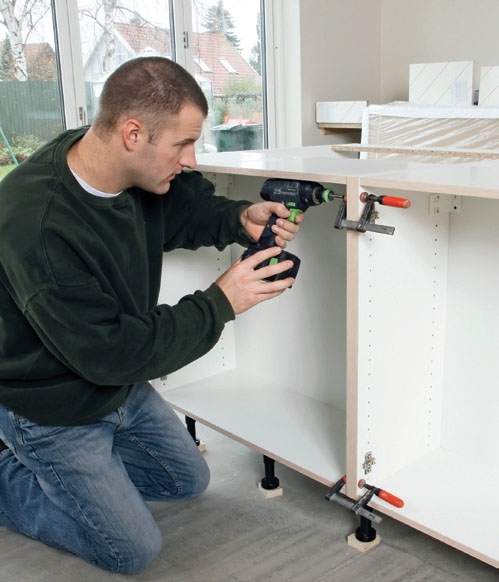

De två första skåpen justeras och fixeras med skruvtvingar när de står som de ska. Därefter kan de skruvas ihop med medföljande kopplingsskruvar.
Överskåpen på den andra sidan sätts upp på samma sätt. Alltså först upp på den smala sockeln och sedan justeras benen i framkant.

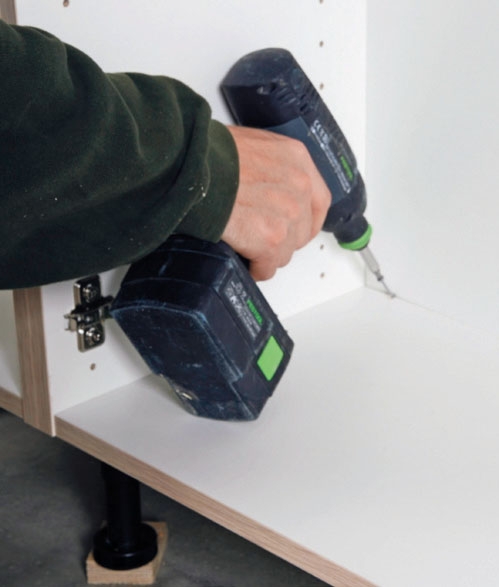

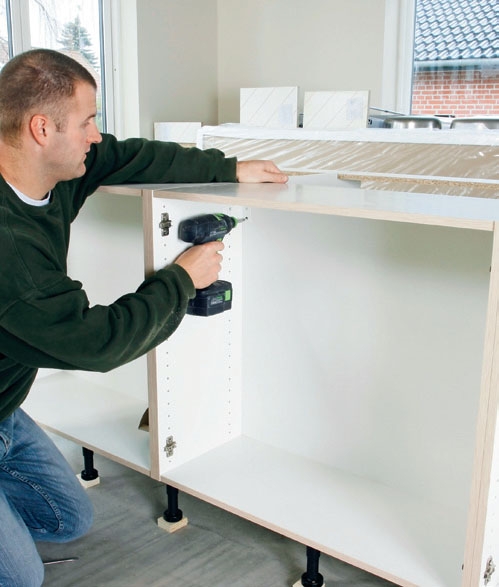

När överskåpen står på plats och har fixerats till varandra med kopplingsskruvar, ska de också skruvas fast i de djupa skåpen. Placera skruvarna längst in i hörnen, där skåpen är förstärkta.
03
Bänkskivan läggs på plats
7
Steg
Det är lätt att lägga bänkskivan ovanpå de ihopsatta skåpen och sedan skruva fast den. Men eftersom vi har bestämt att den ska sticka ut en bit i ena kortänden, så att vi får ett par matplatser, måste vi först förstärka skivan. Det gör vi genom att fräsa in ett par T-järn på undersidan. Det innebär att vi börjar med att lägga skivan med undersidan uppåt.

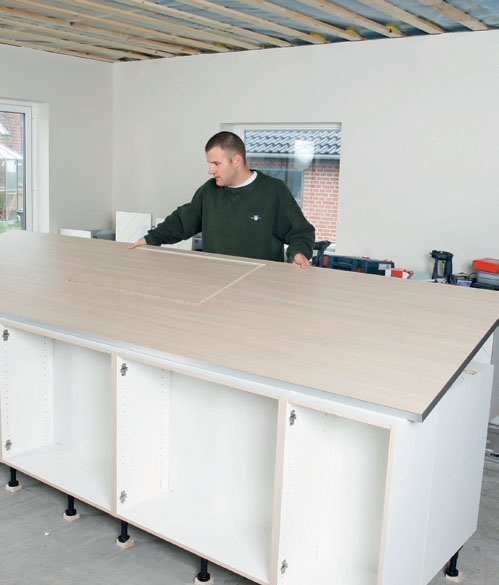

Vi lägger upp bänkskivan på skåpen och låter den sticka ut en halv meter över den ena kortänden. Det ger ett par extra matplatser. Vi markerar på undersidan och på kanten av skåpen för T-järn.

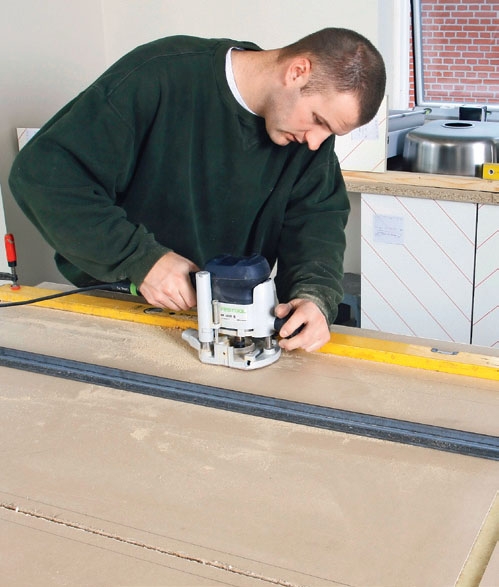

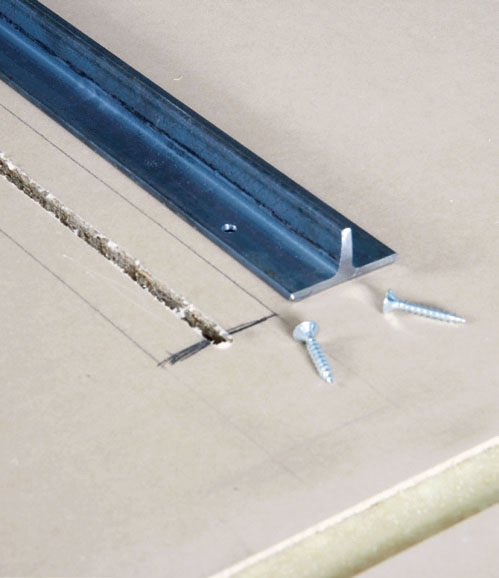

På undersidan av bänkskivan fräses spår för de två långa T-järnen. Det 4 mm breda spåret fräses 25 mm djupt.

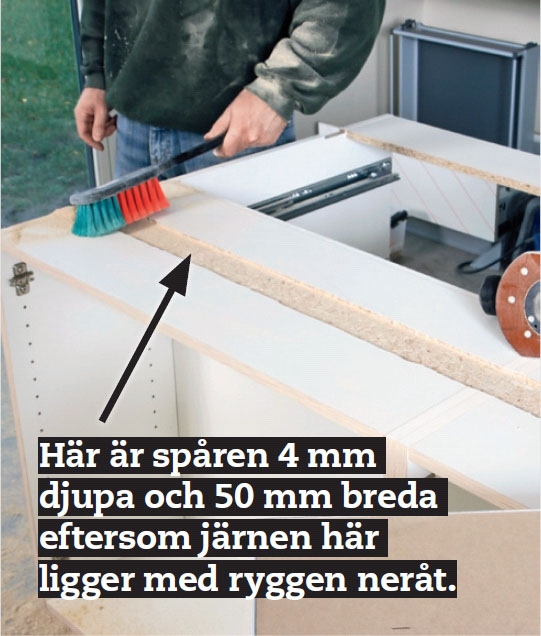

På ovansidan av skåpen fräser vi två breda spår för den del av järnen som ska fästas i skåpen. Vi kunde inte försänka järnen djupare i bänkskivan, och därför behövs spåren i skåpen.

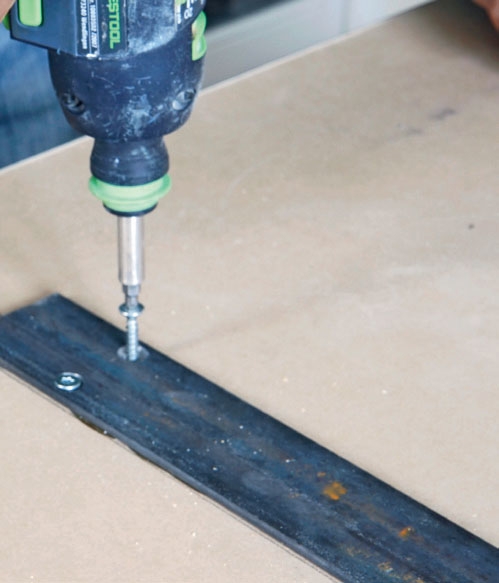

För att T-järnen ska kunna fästas i bänkskivan borrar vi ett antal skruvhål i dem, och till det använder vi en 4 mm metallborr.

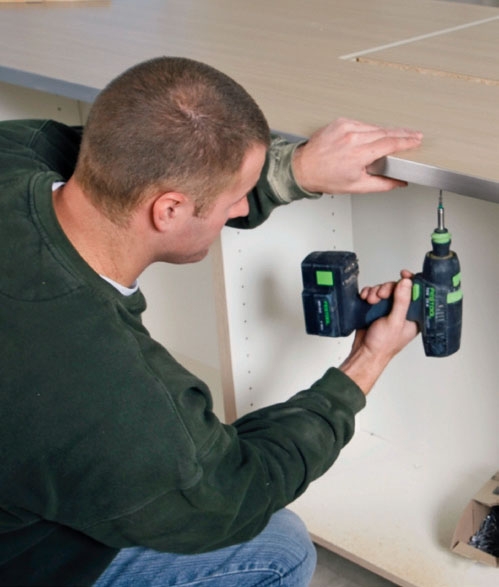

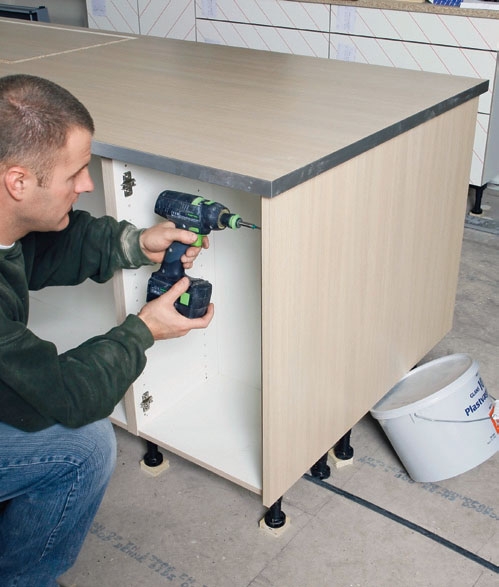

Nu ska bänskivan fästas på skåpen. Det gör vi med 4 x 50 mm skruvar som dras fat nerifrån genom skåpen och in i skivan. Men först kollar vi noga att skivan ligger som den ska.
04
Spishällen ska försänkas
3
Steg

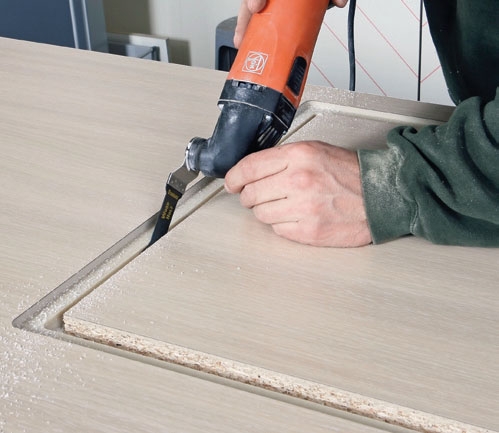

Nu gör vi plats för spishällen. Vi har beställt bänkskivan med urtag för spishällen, men den del som ska bort sitter kvar för att inte göra skivan svag under transport och montering. Nu sågas den bort.

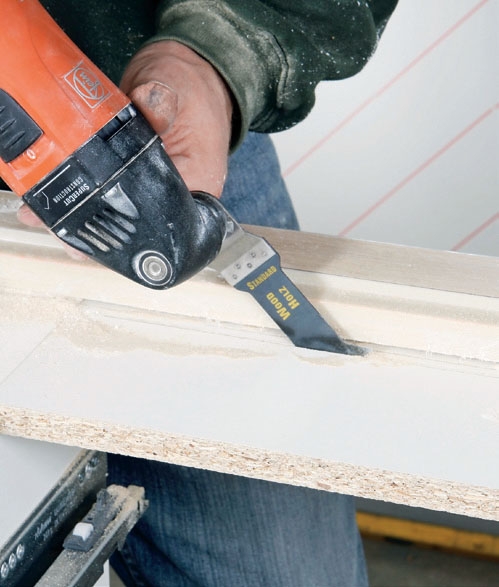

Spishällen läggs i hålet. Vi märker att den tar emot på ett par ställen i skåpen, och vi markerar därför var skåpen ska bearbetas.
05
Dörrar, lådor och sockelfronter
7
Steg
Det mesta av köksön är klar. Nu återstår bara att komplettera med lådor, skåpdörrar och sockelfronter.
Vi ska också borra hål för handtagen, som fästs med maskinskruvar från baksidan. Hålen för dem ska placeras mycket exakt och därför gör vi en borrmall, men eftersom skåpen har olika bredd så gör vi en mall för varje bredd. Därmed vet vi att hålen hamnar på samma höjd och att de sitter vågrätt.

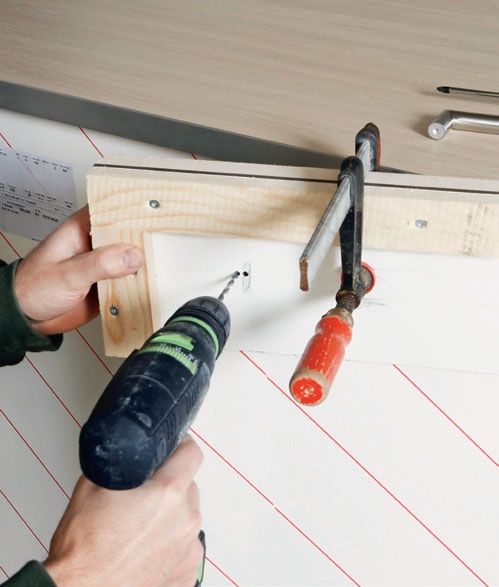

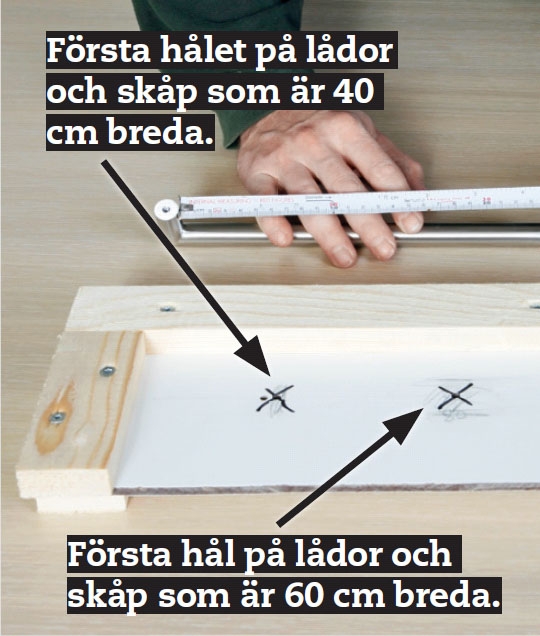

Borrmallen gör vi av en skivbit och ett par lister. Listerna fästs på mallen i rät vinkel, så att den kan fästas på ett hörn på den låda eller skåpdörr som ska markeras. Vi gör hål i mallen för borrhålen.
Mallen placeras på en låda med listerna tryckta mot hörnet. Hålen borras försiktigt för att borren inte ska fjänsa upp baksidan av lådframstycket.

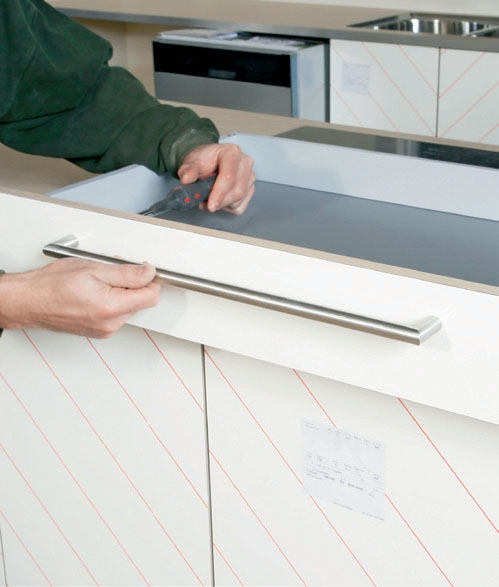

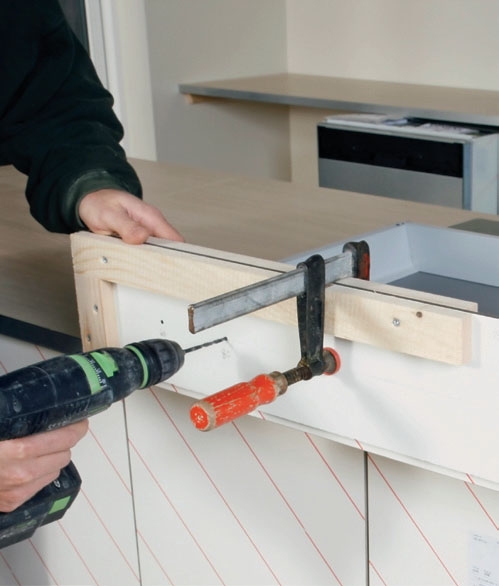

I skåpdörrarna borras hål för handtag på samma sätt som i lådorna. När samtliga lådor och dörrar är klara kan de monteras.

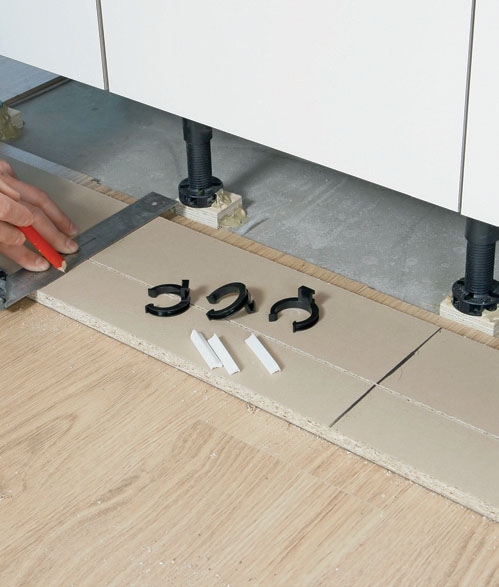

Sockelfronterna kapas så att de passar i längd. De behöver inte sluta tätt mot undersidan av skåpen. En liten springa syns inte uppifrån.

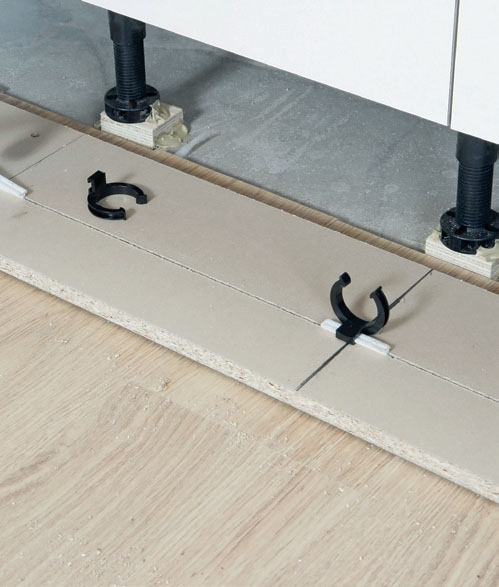

Vid varje sockelben ska en klämma monteras. Klämmorna följer med benen. Du ska bara spika eller skruva fast den vita delen och sedan klicka fast den svarta klämman.
Material
45 x 95 mm hyvlat trä:
- 1 sockelregel, 240 cm
4 x 25 x 50 mm T-järn:
- 2 förstärkningar à 150 cm
Dessutom:
- 1 underskåp med lådor, 80 cm brett, 60 cm djupt
- 2 underskåp med lådor, 60 cm breda, 60 cm djupa
- 1 underskåp med lådor, 40 cm brett, 60 cm djupt
- 1 överskåp med 2 dörrar, 80 cm brett, 37 cm djupt
- 2 överskåp med 2 dörrar, 60 cm breda, 37 cm djupa
- 1 överskåp med 1 dörr, 40 cm brett, 37 cm djupt
- 1 bänkskiva, 100 x 280 cm, med urtag för spishäll
- Justerbara ben
- 2 sockelfronter à 16 x 240 cm
- 2 gavelskivor à 97 x 70 cm
- 1 spishäll
- Skruvar, 4 x 30 mm och 4 x 50 mm
Specialverktyg
- Handöverfräs – om du vill att bänkskivan ska sticka ut och vila på förstärkningar
- Multicutter eller sticksåg
Tidsförbrukning
Upp till 3 arbetsdagar beroende på hur lång tid det tar med el och vvs.
Pris
Beror helt på vilka skåp och vilken inredning du väljer.
Svårighetsgrad
Eftersom alla skåpen bara ska placeras rakt och bärs av en regel, så är arbetet så enkelt att alla bör klara av det.
