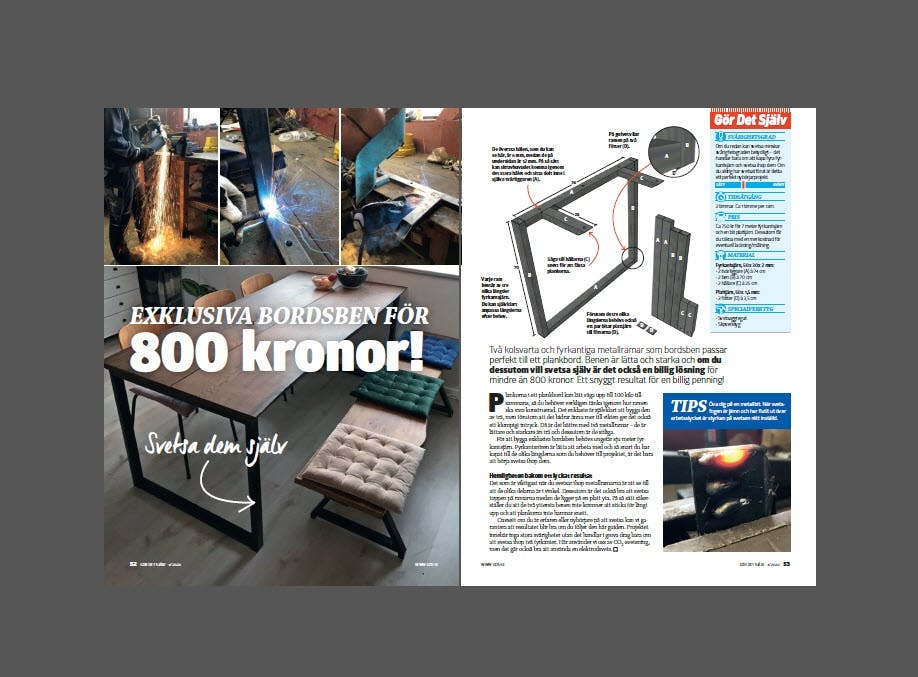

Överblick
Materiallista
Fyrkantsjärn, 50 x 30 x 2 mm:
- 2 tvärliggare (A) à 74 cm
- 2 ben (B) à 70 cm
- 2 hållare (C) à 25 cm
Plattjärn, 50 x 1,5 mm:
- 2 fötter (D) à 3,5 cm
Specialverktyg
- Svetsaggregat
- Slipverktyg
Tidsförbrukning
2 timmar. Ca 1 timme per ram
Pris
Ca 750 kr för 7 meter fyrkantsjärn och en bit plattjärn. Dessutom får du räkna med en merkostnad för eventuell lackning/målning.
Svårighetsgrad
Om du redan kan svetsa minskar svårighetsgraden betydligt - det handlar bara om att kapa fyra fyrkantsjärn och svetsa ihop dem. Om du aldrig har svetsat förut är detta ett perfekt nybörjarprojekt.

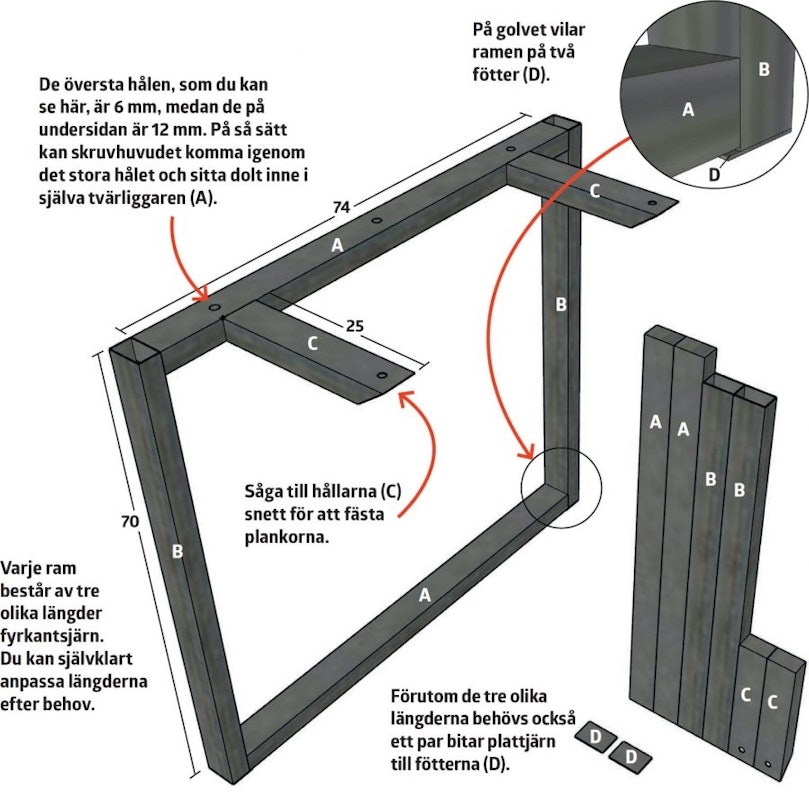

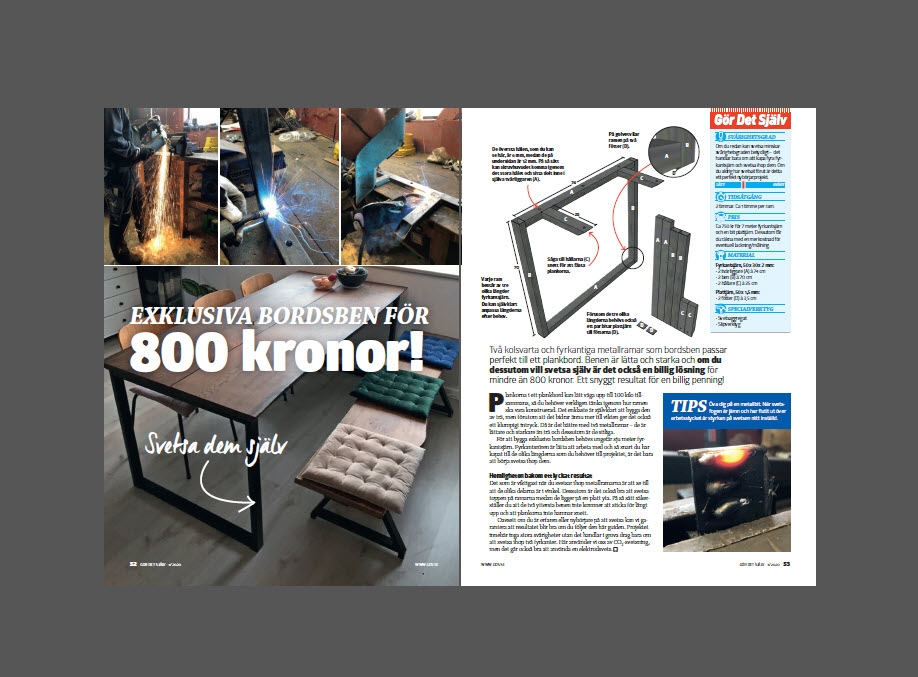

Ritning

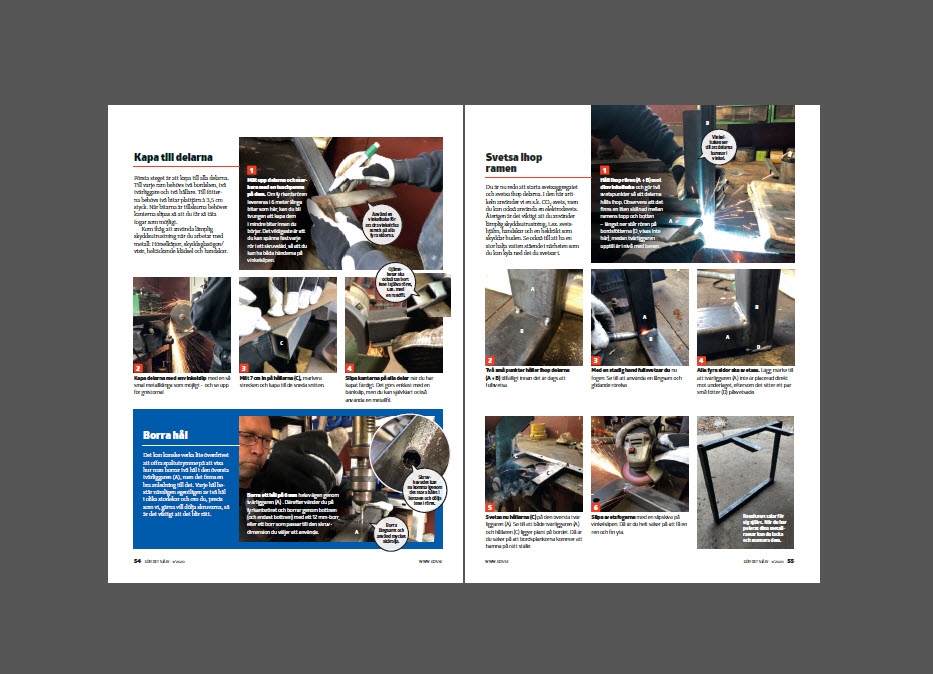

Arbetsmetod
01
Kapa till delarna
4
Steg
Första steget är att kapa till alla delarna. Till varje ram behövs två bordsben, två tvärliggare och två hållare. Till fötterna behövs två bitar plattjärn à 3,5 cm styck. När bitarna är tillskurna behöver kanterna slipas så att du får så täta fogar som möjligt.
Kom ihåg att använda lämplig skyddsutrustning när du arbetar med metall: Hörselkåpor, skyddsglasögon/ visir, heltäckande klädsel och handskar.

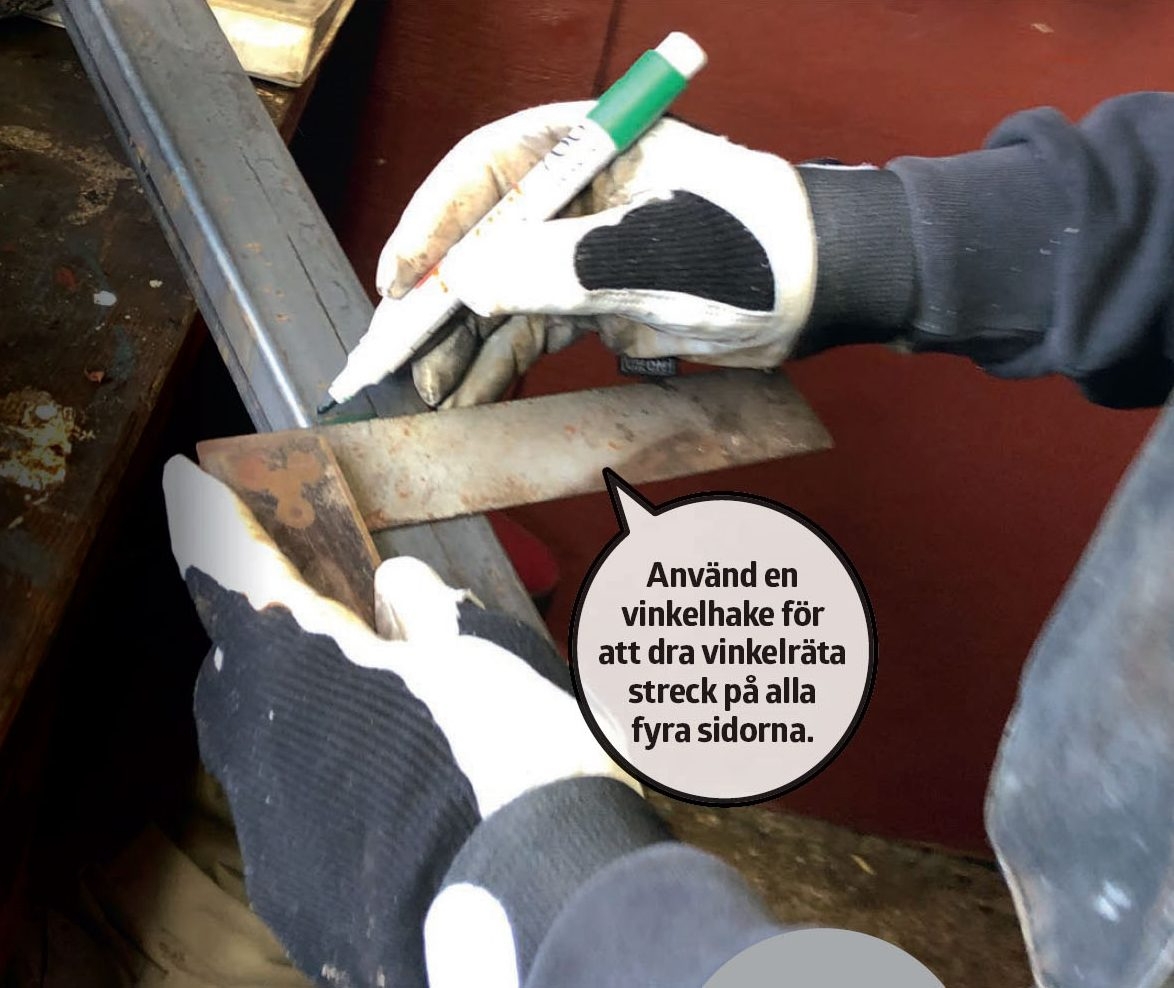

Mät upp delarna och markera med en tuschpenna på dem. Om fyrkantsrören levereras i 6 meter långa bitar som här, kan du bli tvungen att kapa dem i mindre bitar innan du börjar. Det viktigaste är att du kan spänna fast varje rör i ett skruvstäd, så att du kan ha båda händerna på vinkelslipen.
Kapa delarna med en vinkelslip med en så smal metallklinga som möjligt - och se upp för gnistorna!

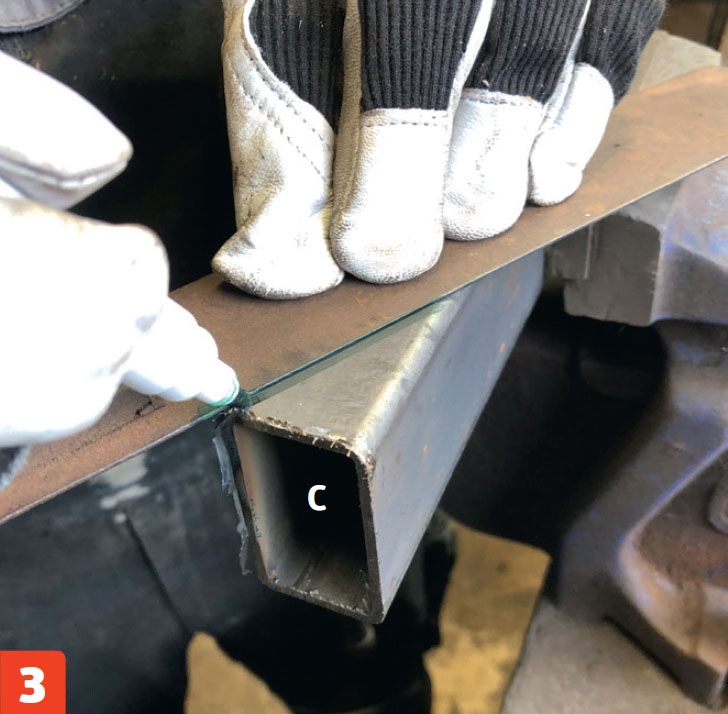

Mät 7 cm in på hållarna (C), markera strecken och kapa till de sneda snitten.

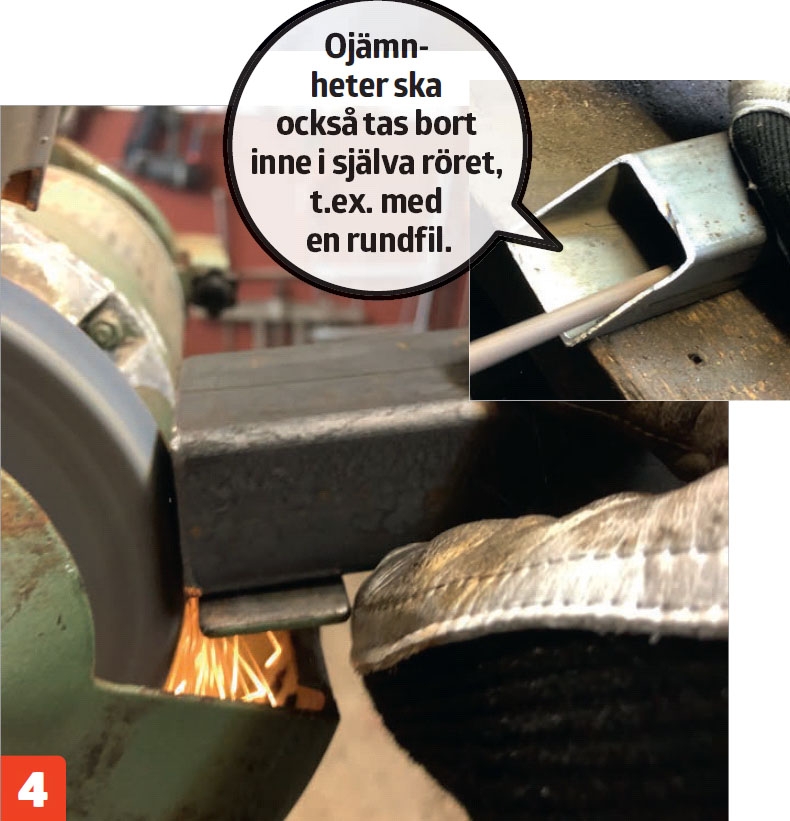

Slipa kanterna på alla delar när du har kapat färdigt. Det görs enklast med en bänkslip, men du kan självklart också använda en metallfil.
02
Svetsa ihop ramen
7
Steg
Du är nu redo att starta svetsaggregatet och svetsa ihop delarna. I den här artikeln använder vi en s.k. CO2-svets, men du kan också använda en elektrodsvets. Återigen är det viktigt att du använder lämplig skyddsutrustning, t.ex. svetshjälm, handskar och en heldräkt som skyddar huden. Se också till att ha en stor balja vatten stående i närheten som du kan kyla ned det du svetsar i.

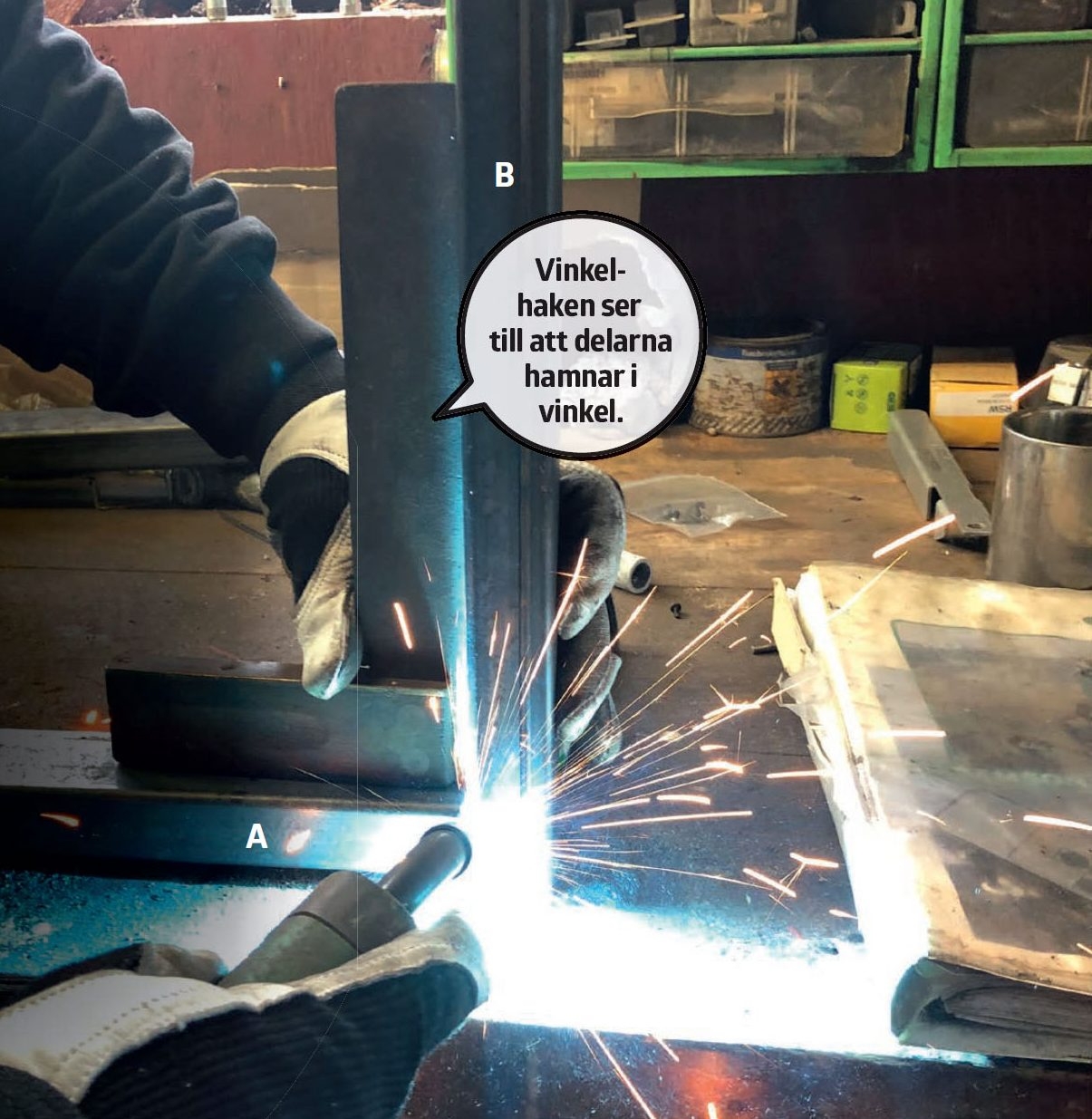

Håll ihop rören (A + B) mot din vinkelhake och gör två svetspunkter så att delarna hålls ihop. Observera att det finns en liten skillnad mellan ramens topp och botten A - längst ner står rören på bordsfötterna (D, visas inte här), medan tvärliggaren upptill är i nivå med benen.

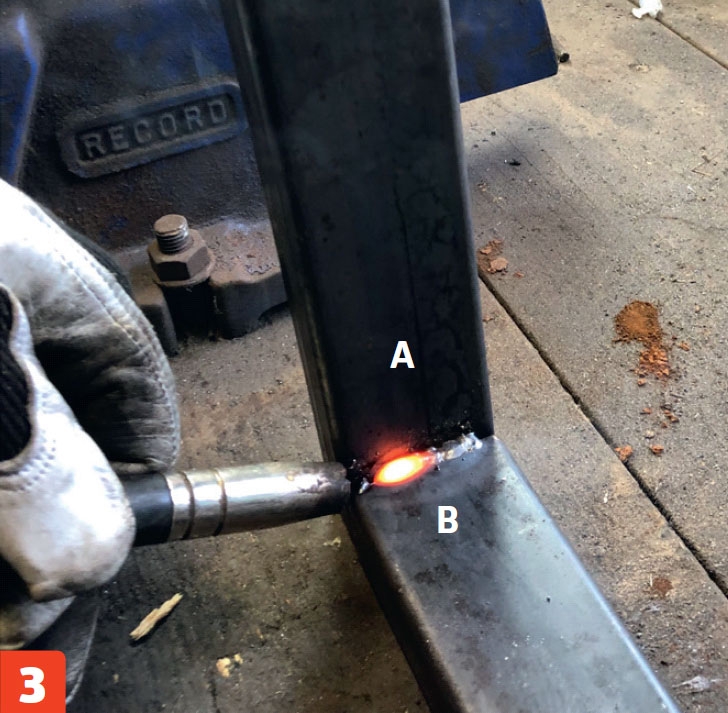

Två små punkter håller ihop delarna (A + B) tillfälligt innan det är dags att fullsvetsa.
Med en stadig hand fullsvetsar du nu fogen. Se till att använda en långsam och glidande rörelse.

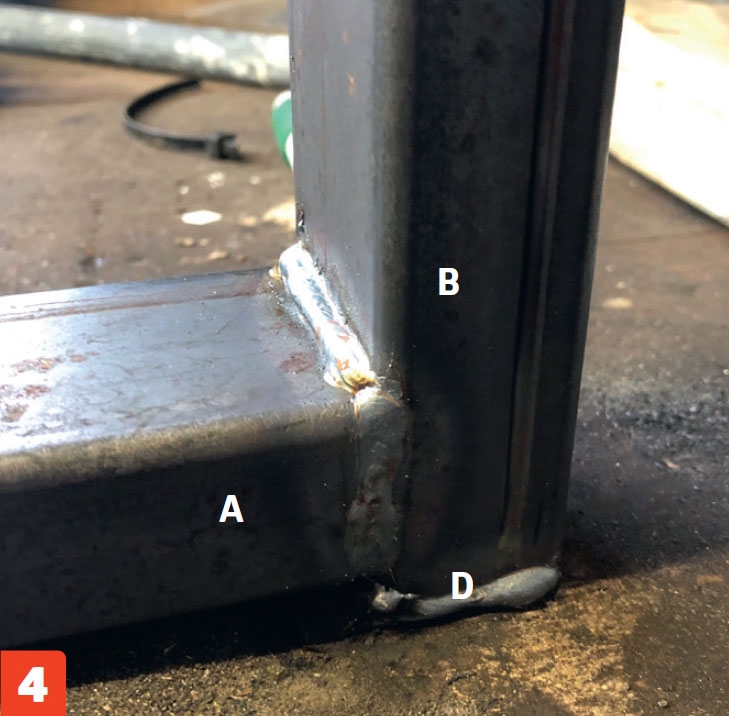

Alla fyra sidor ska svetsas. Lägg märke till att tvärliggaren (A) inte är placerad direkt mot underlaget, eftersom det sitter ett par små fötter (D) påsvetsade.

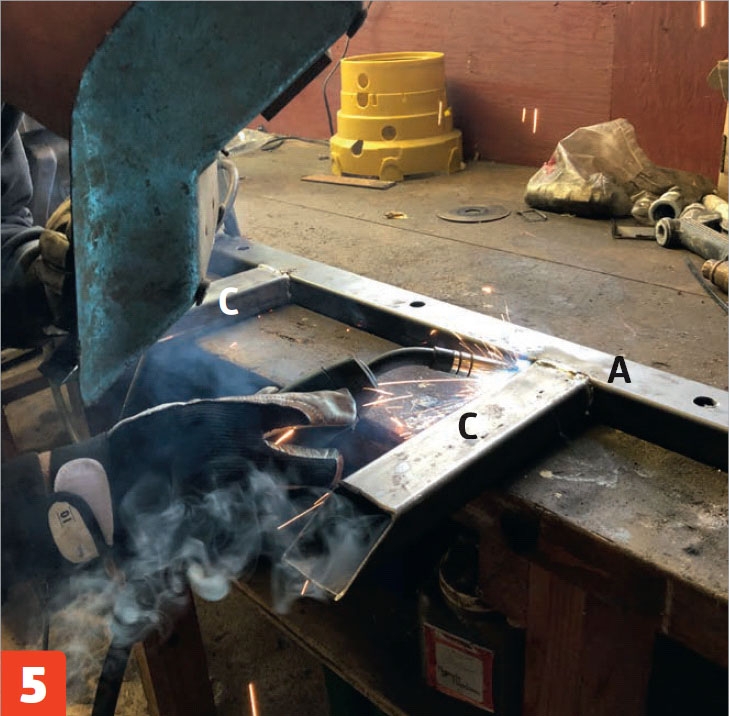

Svetsa nu hållarna (C) på den översta tvär-liggaren (A). Se till att både tvärliggaren (A) och hållaren (C) ligger plant på bordet. Då är du säker på att bordsplankorna kommer att hamna på rätt ställe.

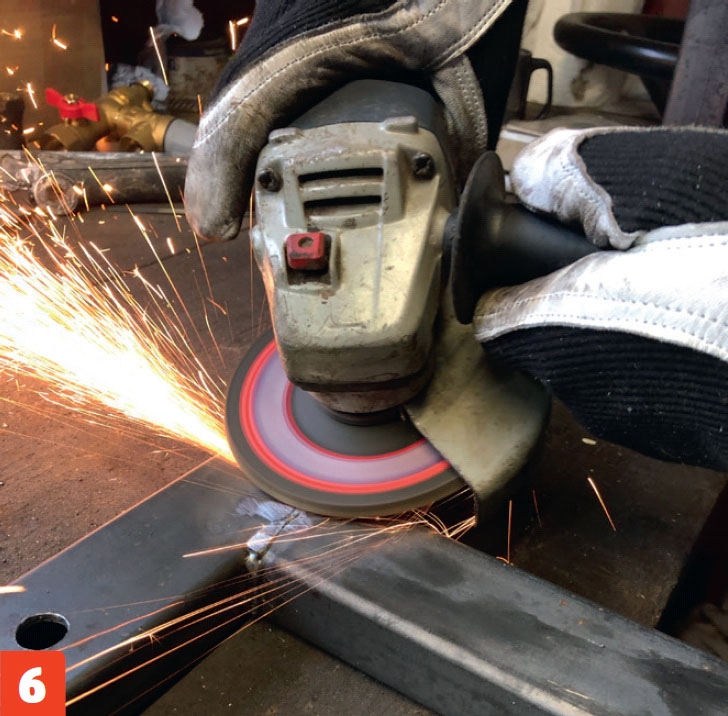

Slipa svetsfogarna med en slipskiva på vinkelslipen. Då är du helt säker på att få en ren och fin yta.

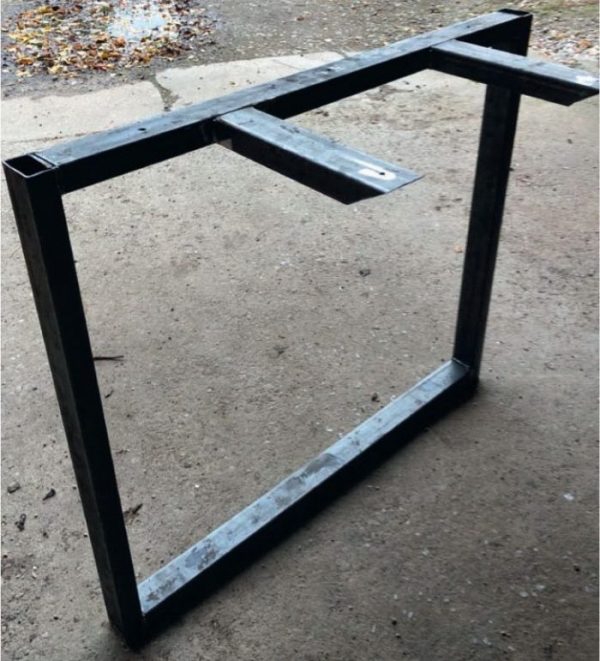

Resultatet talar för sig självt. När du har polerat dina metallramar kan du lacka och montera dem.
