Instruktion

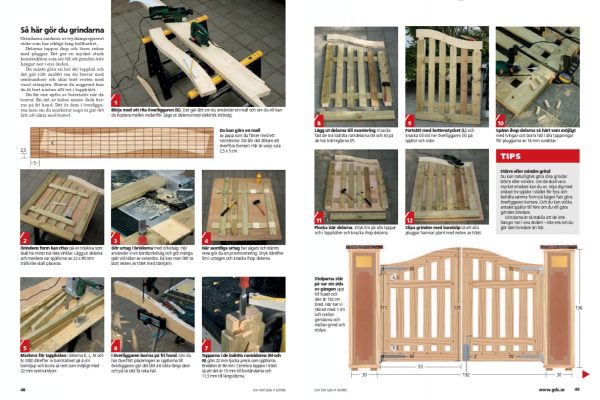

Grindarna snickras av tryckimpregnerat virke som har riktigt lång hållbarhet.
Delarna tappas ihop och låses sedan med pluggar. Det ger en mycket stark konstruktion som ser till att grinden inte hänger ner i ena änden.
Du måste göra en hel del tapphål och det går rätt snabbt om du borrar med centrumborr och skär bort resten med vasst stämjärn. Borrar du noggrant kan du få bort nästan allt trä i tapphålet.
Du får stor nytta av borrstativ när du borrar. En del av hålen måste dock borras på fri hand. Det är dem i överliggaren men om du markerar noga så går det lätt att sikta med borret.
Börja med att rita överliggaren (K). Det går lätt om du använder en mall och om du vill kan du kopiera mallen nedanför. Såga ut delarna med elektrisk sticksåg.
Grindens form kan ritas på en träskiva som skall ha minst två räta vinklar. Lägg ut delarna och markera var spjälorna av 22 x 95 mm trallvirke skall placeras.
Gör urtag i brädorna med cirkelsåg. Här använder vi en bordscirkelsåg och gör många spår vid sidan av varandra. Då kan man lätt ta bort resten av träet med stämjärn.
När samtliga urtag har sågats och stämts rena gör du en provmontering. Stryk därefter lim i urtagen och knacka ihop delarna.
Markera för tapphålen i delarna K, L, M och N. Ställ därefter in borrstativet på 4 cm borrdjup och borra så rent som möjligt med 22 mm centrumborr.
I överliggaren borras på fri hand. Om du har överfört placeringen av spjälorna till överliggaren går det lätt att sikta längs dem och på så sätt få raka hål.
Tapparna i de lodräta ramsidorna (M och N) görs 22 mm tjocka precis som spjälorna. Bredden är 90 mm. Centrera tappen i träet så att det är 15 mm till kortändarna och 11,5 mm till långsidorna.
Lägg ut delarna till montering. Knacka fast de två lodräta ramdelarna (M och N) på de två tvärreglarna (P).
Spänn ihop delarna så hårt som möjligt med tvingar och borra hål i alla tappningar för pluggarna av 18 mm rundstav.

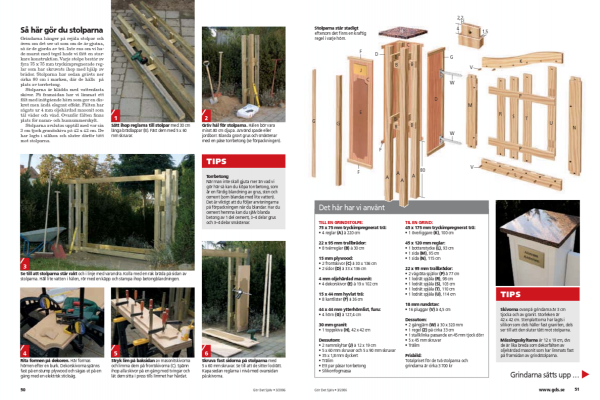

Grindarna hänger på rejäla stolpar och även om det ser ut som om de är gjutna, så är de gjorda av trä. Inte ens om vi hade murat med tegel hade vi fått en starkare konstruktion. Varje stolpe består av fyra 75 x 75 mm tryckimpregnerade reglar som har skruvats ihop med hjälp av brädor. Stolparna har sedan grävts ner cirka 80 cm i marken, där de hålls på plats av torrbetong.
Stolparna är klädda med vattenfasta skivor. På framsidan har vi limmat ett fält med inåtgående hörn som ger en diskret men ändå elegant effekt. Fälten har sågats ur 4 mm oljehärdad masonit som tål väder och vind. Ovanför fälten finns plats för namn- och husnummerskylt.
Stolparna avslutas upptill med var sin 3 cm tjock granitskiva på 42 x 42 cm. De har lagts i silikon och sluter därför tätt mot stolparna.
Gräv hål för stolparna. Hålen bör vara minst 80 cm djupa. Använd spade eller jordborr. Blanda grovt grus och småstenar med en påse torrbetong (se förpackningen).
Se till att stolparna står rakt och i linje med varandra. Kolla med en rak bräda på sidan av stolparna. Häll lite vatten i hålen, rör med en käpp och stampa ihop betongblandningen.
Rita formen på dekoren. Här formas hörnen efter en burk. Dekorskivorna spänns fast på en stump plywood och sågas ut på en gång med en elektrisk sticksåg.
Stryk lim på baksidan av masonitskivorna och limma dem på frontskivorna (C). Spänn ihop alla skivor på en gång med tvingar och låt dem sitta i press tills limmet har härdat.

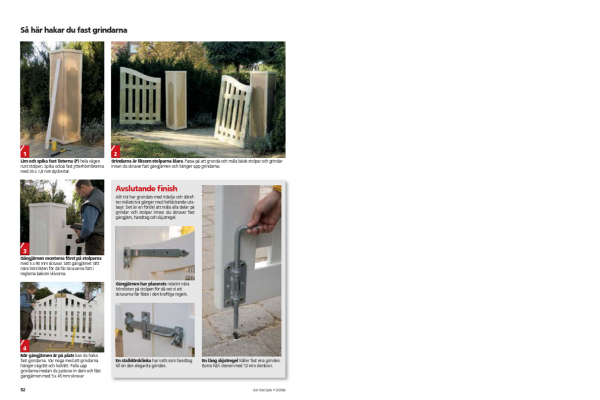

Lim och spika fast listerna (F) hela vägen runt stolpen. Spika också fast ytterhörnlisterna med 35 x 1,8 mm dyckertar.
Grindarna är liksom stolparna klara. Passa på att grunda och måla både stolpar och grindar innan du skruvar fast gångjärnen och hänger upp grindarna.
Gångjärnen monteras först på stolparna med 5 x 90 mm skruvar. Sätt gångjärnet rätt nära hörnlisten för då får skruvarna fatt i reglarna bakom skivorna.
Allt trä har grundats med träolja och därefter målats två gånger med heltäckande ute-lasyr. Det är en fördel att måla alla delar på grindar och stolpar innan du skruvar fast gångjärn, handtag och skjutregel.
Gångjärnen har placerats relativt nära hörnlisten på stolpen för då vet vi att skruvarna får fäste i den kraftiga regeln.
Material
TILL EN GRINDSTOLPE:
75 x 75 mm tryckimpregnerat trä:
• 4 reglar (A) à 220 cm
22 x 95 mm trallbrädor:
• 8 tvärreglar (B) à 30 cm
15 mm plywood:
• 2 frontskivor (C) à 30 x 136 cm
• 2 sidor (D) à 33 x 136 cm
4 mm oljehärdad masonit:
• 4 dekorskivor (E) à 19 x 102 cm
15 x 44 mm hyvlat trä:
• 8 kantlister (F) à 36 cm
44 x 44 mm ytterhörnlist, furu:
• 4 hörn (G) à 127,4 cm
30 mm granit:
• 1 toppskiva (H), 42 x 42 cm
Dessutom:
• 2 namnskyltar (J) à 12 x 19 cm
• 5 x 60 mm skruvar och 5 x 90 mm skruvar
• 35 x 1,8 mm dyckert
• Trälim
• Ett par påsar torrbetong
• Silikonfogmassa
TIL EN GRIND:
45 x 175 mm tryckimpregnerat trä:
• 1 överliggare (K), 100 cm
45 x 120 mm reglar:
• 1 bottenstycke (L), 93 cm
• 1 sida (M), 95 cm
• 1 sida (N), 115 cm
22 x 95 mm trallbrädor:
• 2 vågräta spjälor (P) à 77 cm
• 1 lodrät spjäla (R), 98 cm
• 1 lodrät spjäla (S), 103 cm
• 1 lodrät spjäla (T), 110 cm
• 1 lodrät spjäla (U), 114 cm
18 mm rundstav:
• 16 pluggar (V) à 4,5 cm
Dessutom:
• 2 gångjärn (W) à 30 x 320 mm
• 1 regel (Z) på cirka 33 cm
• 1 stallklinka passande en 45 mm tjock dörr
• 5 x 45 mm skruvar
• Trälim
Pris
Totalpriset för de två stolparna och grindarna är cirka 3 700 kr
Ritning
Du kan göra en mall av papp som du förser med ett rutmönster. Då blir det lättare att överföra formen. Här är varje ruta 2,5 x 5 cm.

Stolparna står på var sin sida av gången upp till huset och den är 192 cm bred. Här har vi räknat med 1 cm luft mellan grindarna och mellan grind och stolpe.

Stolparna står stadigt eftersom det finns en kraftig regel i varje hörn.

Tips & Tricks
Torrbetong
När man inte skall gjuta mer än vad vi gör här så kan du köpa torrbetong, som är en färdig blandning av grus, sten och cement (som blandas med lite vatten). Det är viktigt att du följer anvisningarna på förpackningen när du blandar. Har du cement hemma kan du själv blanda betong av 1 del cement, 3-4 delar grus och 3-4 delar småstenar.

Skivorna ovanpå grindarna är 3 cm tjocka och av granit. Storleken är 42 x 42 cm. Stenplattorna har lagts i silikon som dels håller fast graniten, dels ser till att den sluter tätt mot stolparna.
Mässingsskyltarna är 12 x 19 cm, dvs de är lika breda som dekorfälten av oljehärdad masonit som har limmats fast på framsidan av grindstolparna.
Tidningsartikel
Ladda ner tidningsartikeln
Ladda ner artiklen i PDF-format, så som den ursprungligen såg ut i tidningen Gör Det Själv.
